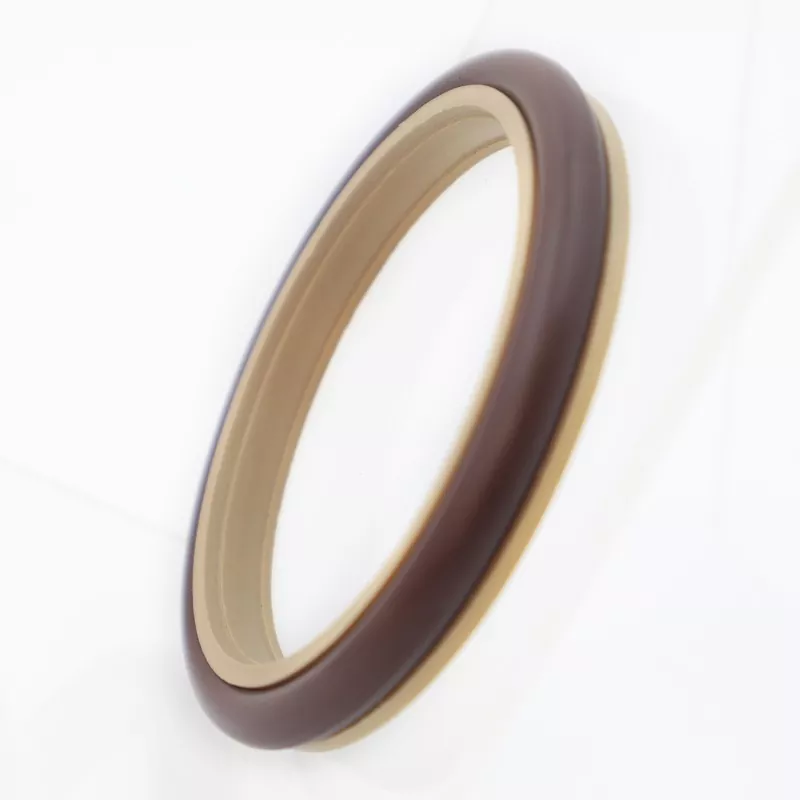

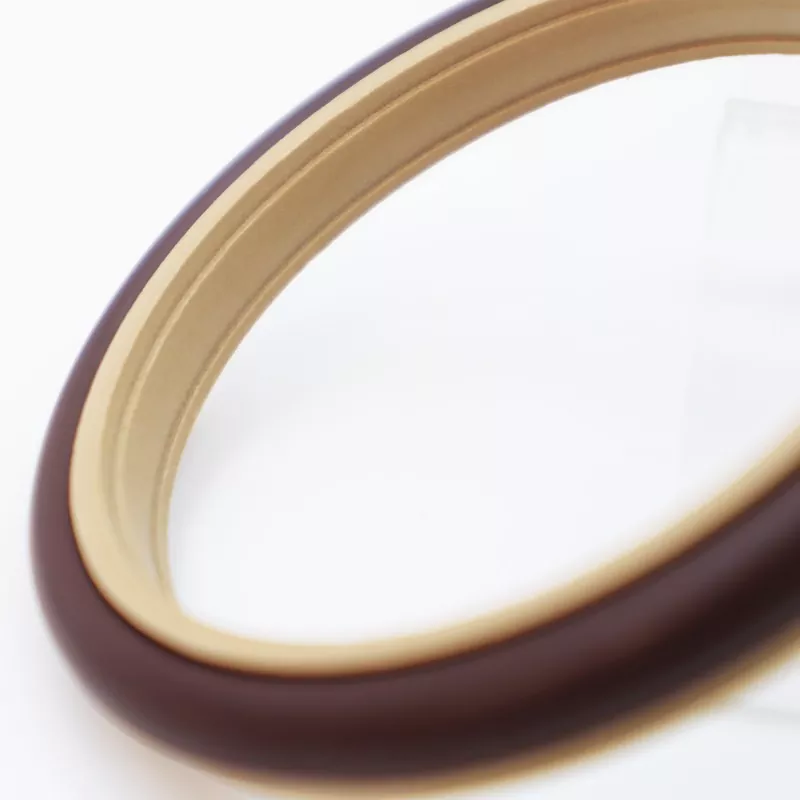

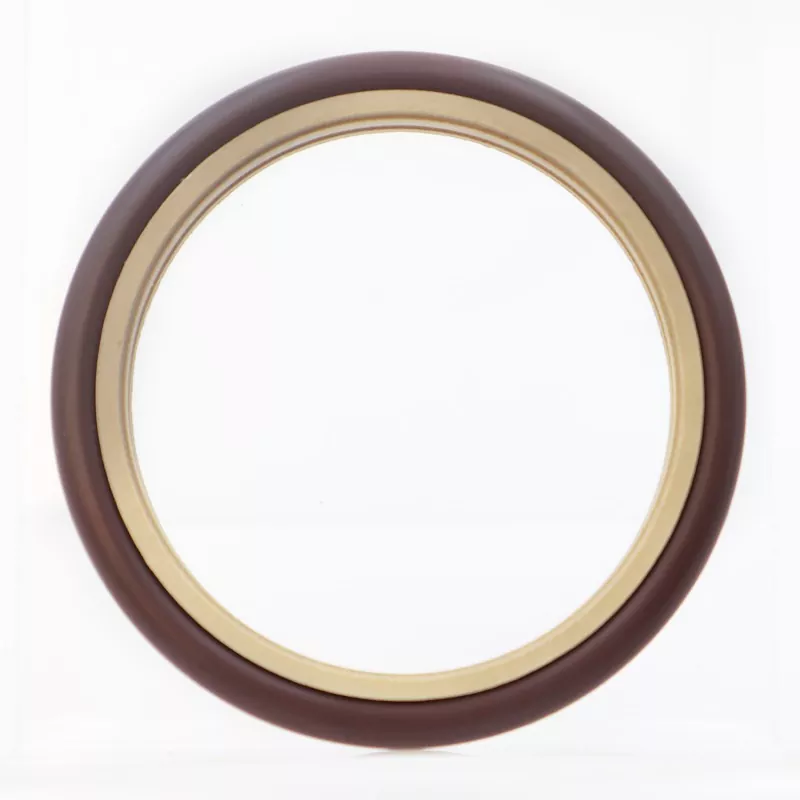

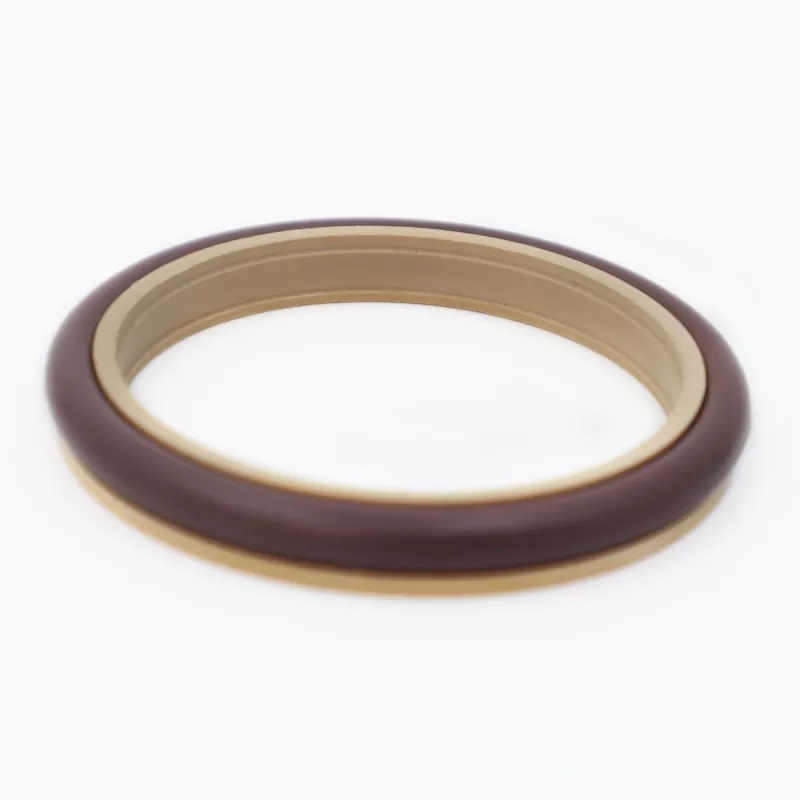

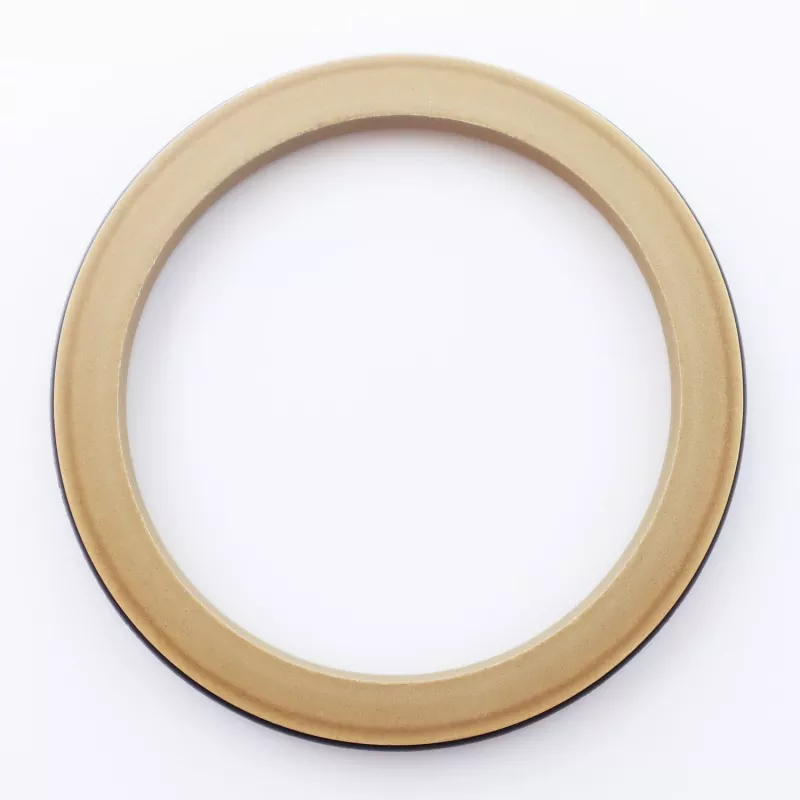

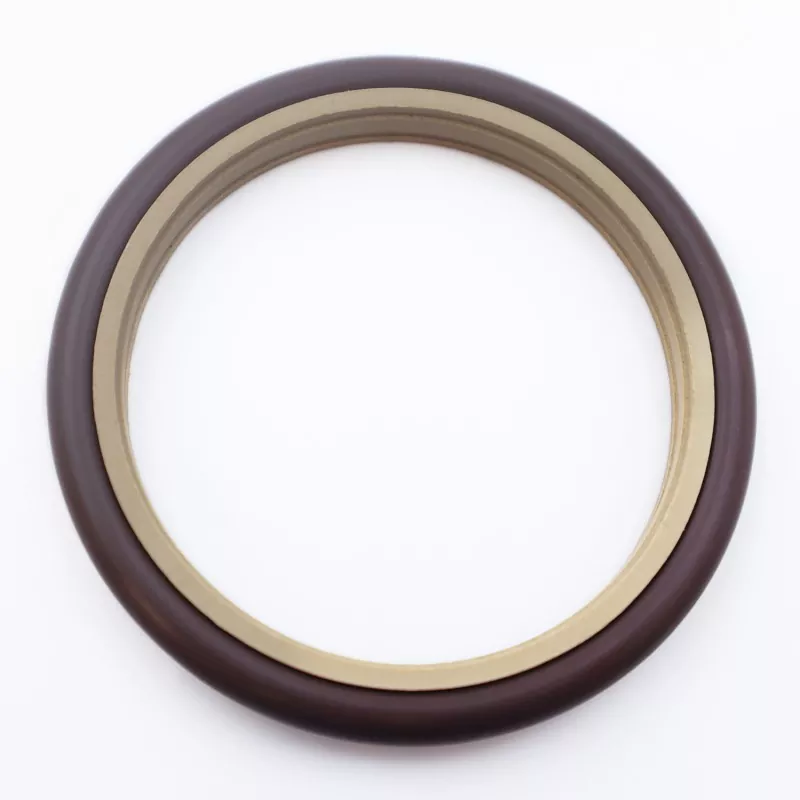

RC2051-B/G тісті біріктірілген айналмалы білік тығыздағышы толтырылған PTFE-ден жасалған тісті тығыздағыш сақинадан және резеңке тығыздағыш сақинадан тұрады. Ол кері және айналмалы қозғалысты қамтитын гидравликалық және пневматикалық қолданбаларда бір бағытты тығыздау үшін арналған. Негізгі қасиеттерге ұзақ қызмет ету мерзімі, төмен үйкеліс, тамаша тығыздау өнімділігі және ықшам дизайн кіреді. Ол сондай-ақ су-гидравликалық айналмалы тығыздауыш қолданбаларында керемет тығыздау нәтижелерін және ең аз үйкеліс кедергісін береді.
Ол су-гидравликалық айналмалы жұмыс жағдайында да сенімді тығыздау өнімділігін сақтайды, білік бетінің тозуын тиімді төмендетеді және жабдықтың ағып кету қаупін азайтады. Біз OEM клиенттерінің өнімді таңдауға, салыстыруға және жаппай сатып алуға қатысты сұрауларын құптаймыз.
Шекті мәндер бір уақытта болмауы керек.
|
Қысым (МПа) |
Температура (°C) |
Анықтамалық PV мәні (МПа·м/с) |
Анықтамалық жылдамдық (м/с) |
Орташа |
|
≤70 (стандартты түрі) |
-35 пен +100 (NBR сақинасы) |
≤10 |
<2 |
Гидравликалық май, эмульсия, су, ауа және т.б. |
|
≤30 (Жоғары жылдамдық түрі) |
-20-дан +200-ге дейін (FKM O-сақинасы) |
<6 |
1. Үйлесімді тығыздағыш сақина материалдарына мыналар жатады: RO1 нитрилді резеңке (NBR), RO2 фтор каучук (FKM) және т.б.
2. Тығыздау сақинасының материалы: Стандартты материал PTFE4; басқа қолжетімді опцияларға PTFE1, PTFE2, PTFE3 және PTFE5 кіреді.
Тапсырыс үлгісі: RC2051—80x91,7x7,6—PTFE3—R01
Үлгі - d x D x L - Материалдық код
Белгіленген ауқымдардағы техникалық сипаттамалар қол жетімді.
|

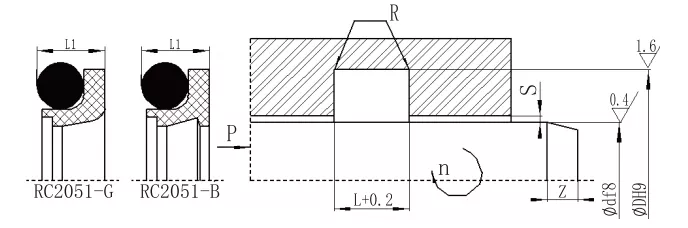

d f8 Стандартты түрі RC2051 |
d f8 Жеңіл жүк RC2051-Q |
d f8 Ауыр жүк RC2051-Z |
D H9 |
L+0,2 |
L1 |
Rmax |
Smax |
Змин |
істеу |
||
|
<10МПа |
<20МПа |
<40МПа |
|||||||||
|
-- |
5~15,9 |
-- |
d+4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~15,9 |
16~38,9 |
-- |
d+6.3 |
4.0 |
3.7 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
39~107,9 |
5~15,9 |
d+8.2 |
5.2 |
4.7 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
108~670,9 |
16~38,9 |
d+11,7 |
7.6 |
7.1 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
671～999 |
39~107,9 |
d+15,5 |
9.6 |
8.9 |
0.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
671～999 |
1000-1599 |
108~670,9 |
d+19.4 |
12.1 |
11.3 |
0.7 |
0.7 |
0.5 |
0.3 |
12 |
8.60 |
|
1000-1599 |
≥1600 |
671～999 |
d+22 |
14.8 |
13.5 |
0.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000-1599 |
d+26 |
17.8 |
16.3 |
1.0 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Ескертпе: 1. Білік диаметрі ≤30 мм үшін ашық ойық конструкциясы ұсынылады.
2. Айналмалы біліктің бетінің қаттылығы HRC 58-ден асуы ұсынылады.
