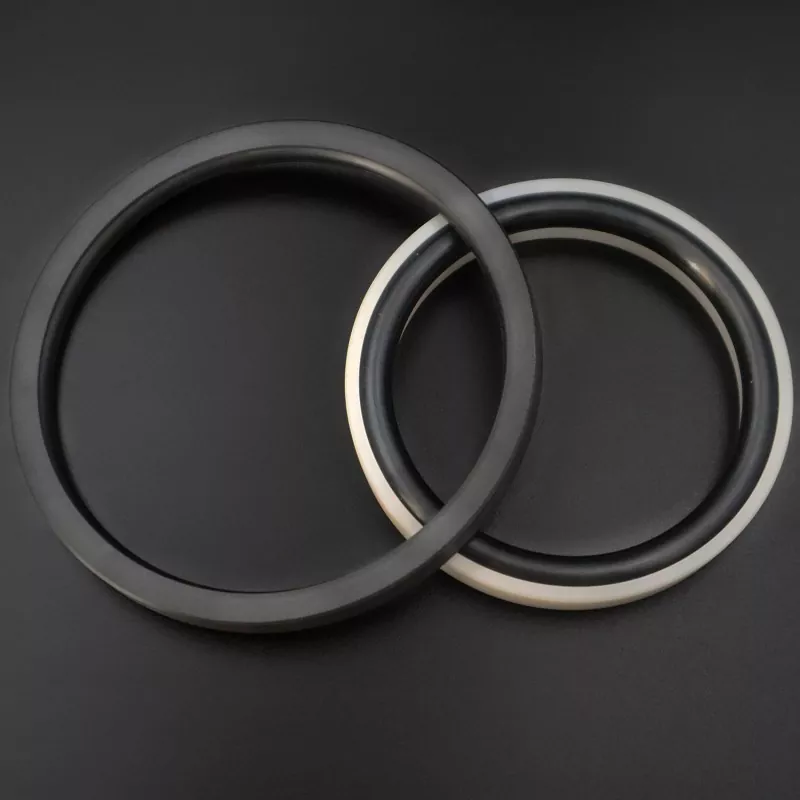

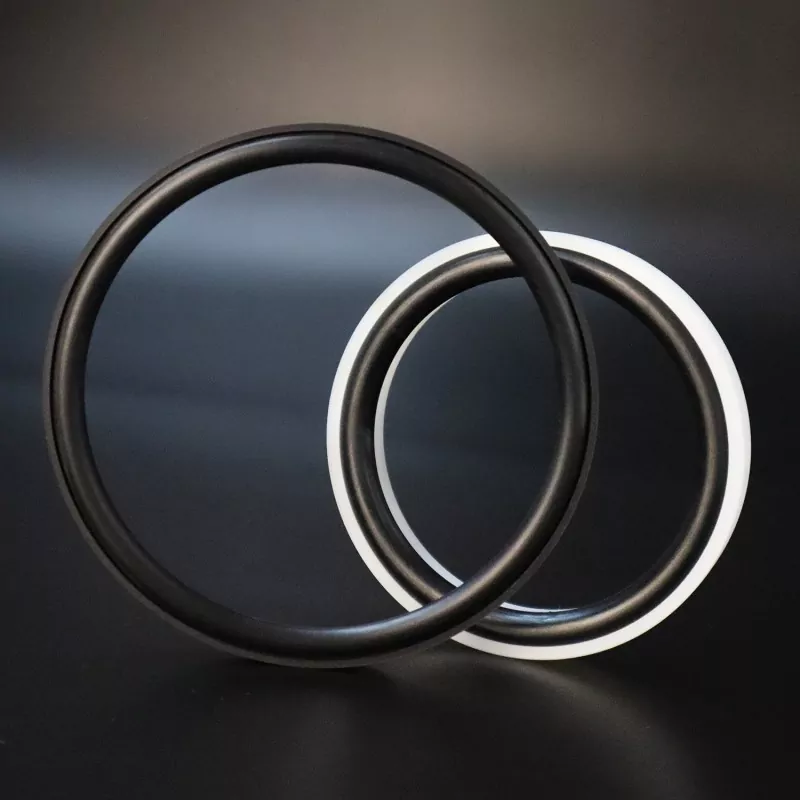

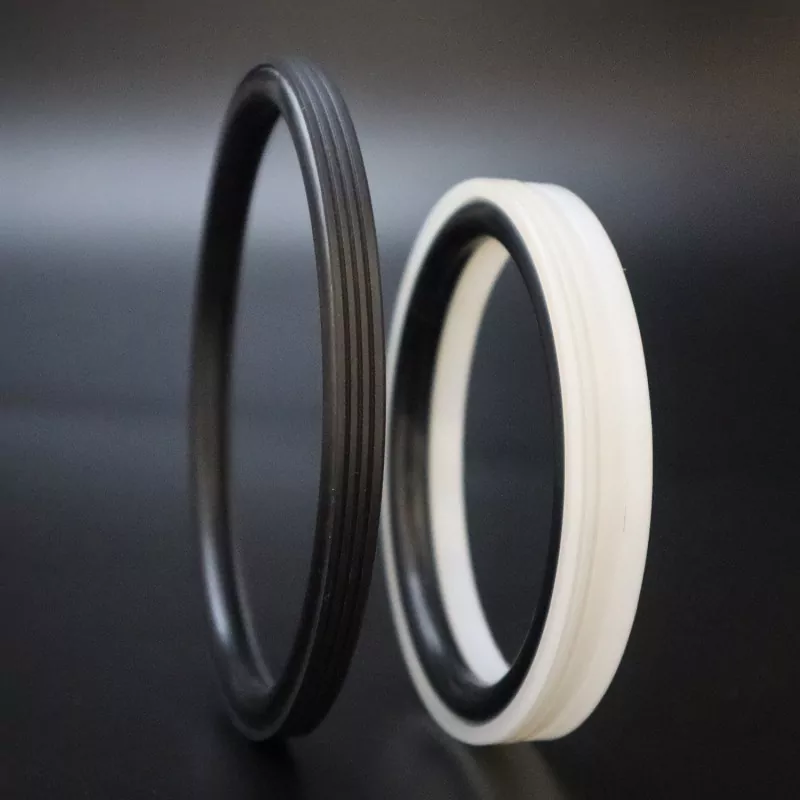

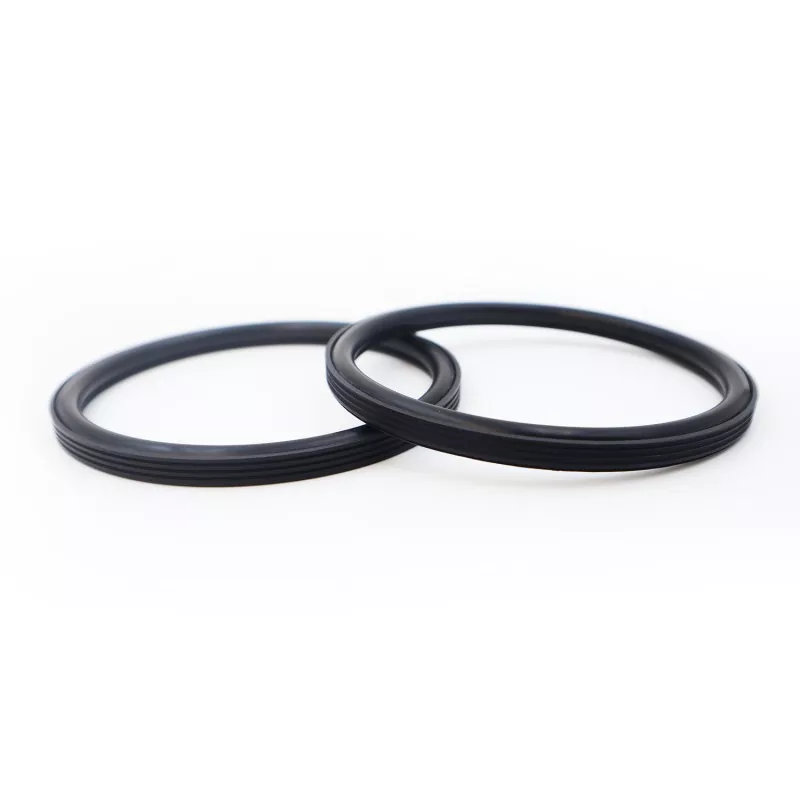

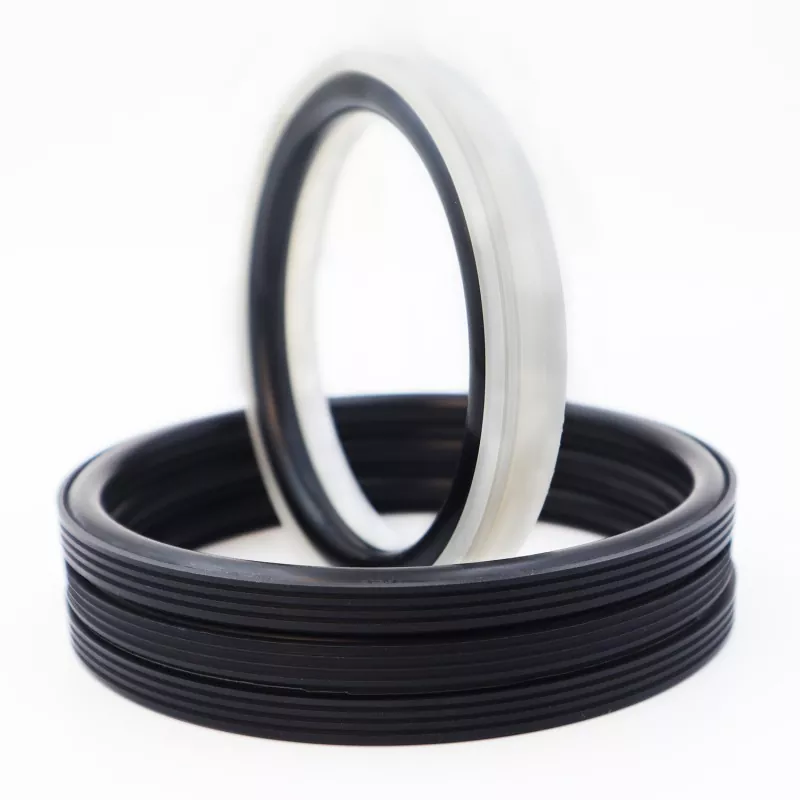

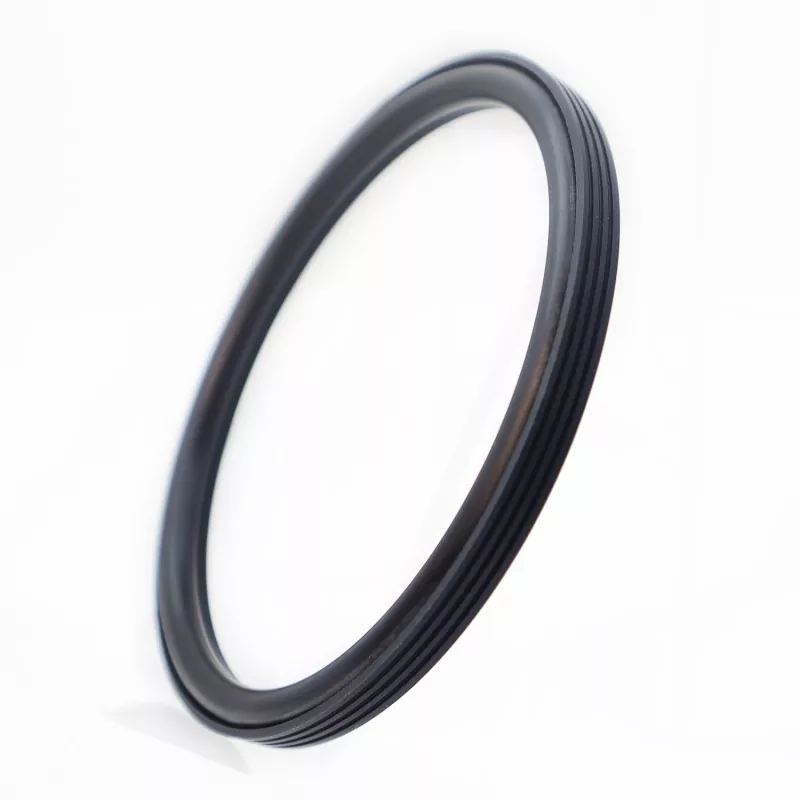

RC2062 күшейтілген тісті поршеньді тығыздағыш өнімділігі жоғары инженерлік пластиктен жасалған арнайы жасалған тісті тығыздағыш сақинадан және резеңке тығыздағыш сақинадан тұрады; ол гидравликалық поршеньді және айналмалы қолданбаларда бір бағытты тығыздау үшін жарамды.
Оның ұзақ қызмет ету мерзімі, төмен үйкеліс, тамаша тығыздау өнімділігі, ықшам ізі, орнату мен техникалық қызмет көрсетудің қарапайымдылығы бар. Тығыздағыш ерні мен қалыңдығының оңтайландырылған дизайны тіпті цемент ерітіндісі сияқты қатты ортаның әсеріне ұшыраған кезде де тиімді тығыздауды қамтамасыз етеді.
Өзінің ықшам жалпы құрылымымен ол орнату кеңістігіне қойылатын талаптарды азайтады және ыңғайлы жерде құрастыруды және кейінгі техникалық қызмет көрсетуді жеңілдетеді. Ол суспензиямен жұмыс істейтін поршеньдік камералар үшін сенімді тығыздау шешімі ретінде қызмет етеді. Өнеркәсіптік жабдық өндірушілерін осы өнімге жаппай тапсырыстарды бағалауға, салыстыруға және орналастыруға шақырамыз.
Шектеу мәндері бір уақытта болмауы керек.
|
Қысым (МПа) |
Температура (°C)
|
Жылдамдық (м/с) |
Орташа |
|
|
Қайта оралатын қозғалыс |
Айналмалы қозғалыс |
|||
|
≤100 |
-35 пен +100 (NBR сақинасымен) |
≤6 |
≤2 |
Су, балшық, шикі мұнай, гидравликалық май, эмульсия |
|
-20 - +200 (FKM сақинасымен) |
||||
1. Үйлесімді тығыздағыш сақина материалдарына мыналар жатады: RO1 нитрилді резеңке (NBR), RO2 фторэластомері (FKM) және т.б.
2. Тығыздау сақинасының материалы: Стандартты материал PTFE4; басқа қолжетімді материалдарға PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, т.б.
Тапсырыс үлгісі: RC2062-80*68.3*7.6-PTFE4-R01
Модель - тесік диаметрі * ойық диаметрі * ойық ені - материал коды
Параметрлерде кез келген өлшем қол жетімді
|

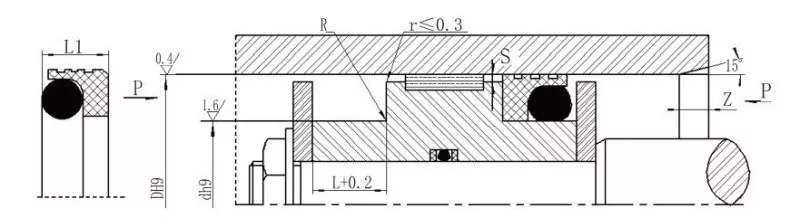

Саңылаудың өлшем диапазоны Стандартты түрі D H9 RC2062 |
Тесік диапазоны Ауыр жүк D H9 RC2062-Z |
Ойықтың диаметрі d h9 |
Ойықтың ені L+0,2 |
Тығыздағыш ені L1 |
Бұрыш радиусы Rmax |
Радиалды клиренс Smax |
Фака Змин |
О-сақинасының көлденең қимасының диаметрі |
||
|
<10МПа |
<20МПа |
<40МПа |
||||||||
|
8~12,9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24,9 |
10~12,9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24,9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Ескертпе: 1. Саңылау диаметрі ≤30 мм үшін ашық ойық конструкциясы ұсынылады.
2. 30 МПа асатын қысымдар үшін экструзия саңылауы үшін H8/f8 фигурасы ұсынылады.
