Қысым/МПа |
Температура / °C |
Жылдамдық /м/с |
Орташа |
|
≤40 |
-35~+100 (NBR сақинасымен) |
≤2 |
Гидравликалық май, эмульсия, су, газ және т.б. |
|
-20~+200 (FKM сақинасымен) |
1. Қол жетімді тығыздағыш сақиналары: R01 нитрил бутадиенді резеңке (NBR), R02 фторкаучук (FKM) және т.б.
2. Тығыздағыш сақина материалдары: PTFE3 және PTFE4 стандартты материалдар; басқа қосымша материалдарға PTFE1, PTFE2 және PTFE5 кіреді.
Тапсырыс беру мысалы
Тапсырыс үлгісі RC2052—80x91×4,2—PTFE3—R01 Model-dxDxL- Материал коды
RCX17 үлгісіне тапсырыс беру—80x91×4,2—HPU моделі-dxDxL- Материал коды

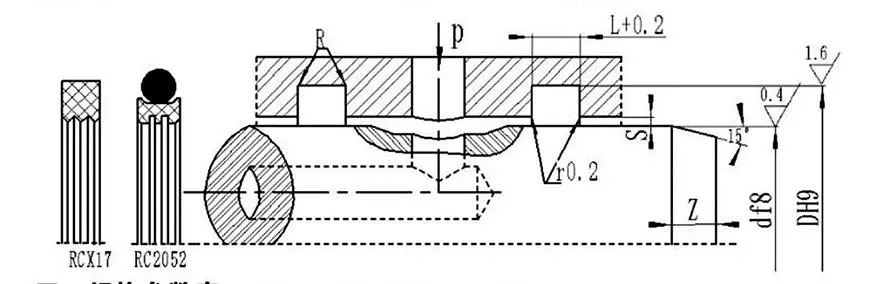

Техникалық сипаттамалар мен параметрлер кестесі (параметрлер ауқымындағы кез келген спецификация бар)
|
Білік диаметрінің диапазоны d f8 |
Шұңқырдың диаметрі DH9 |
Шұңқырдың ені L+⁰,2 |
Радиалды клиренс Smax |
Дөңгеленген бұрыштар Rmax |
Фака Змин |
|
|
0~10Мпа |
10~20Мпа |
|||||
|
6~18 |
d+49 |
2.2 |
0.15 |
0.1 |
0.4 |
2 |
|
19~37 |
d+7,5 |
3.2 |
0.2 |
0.15 |
0.6 |
3 |
|
38~199 |
d+11,0 |
4.2 |
0.25 |
0.2 |
1.0 |
4 |
|
200~255 |
d+15,5 |
6.3 |
0.3 |
0.25 |
1.3 |
5 |
|
256~649 |
d+21,0 |
8.1 |
0.3 |
0.25 |
1.8 |
7 |
|
650~1500 |
d+28,0 |
9.5 |
0.45 |
0.3 |
2.0 |
8 |
Ескертпе: Білік диаметрі ≤ 30мм үшін ашық ойықтар ұсынылады.
|
d |
D |
L |
d |
D |
L |
d |
D |
L |
d |
D |
L |
|
8 |
12.9 |
2.2 |
48 |
59.0 |
4.2 |
150 |
161.0 |
4.2 |
350 |
371.0 |
8.1 |
|
10 |
14.9 |
2.2 |
50 |
61.0 |
4.2 |
160 |
171.0 |
4.2 |
360 |
381.0 |
8.1 |
|
12 |
16.9 |
2.2 |
55 |
66.0 |
4.2 |
170 |
181.0 |
4.2 |
370 |
391.0 |
8.1 |
|
14 |
18.9 |
2.2 |
60 |
71.0 |
4.2 |
180 |
191.0 |
4.2 |
380 |
401.0 |
8.1 |
|
15 |
19.9 |
2.2 |
63 |
74.0 |
4.2 |
190 |
201.0 |
4.2 |
390 |
411.0 |
8.1 |
|
16 |
20.9 |
2.2 |
65 |
76.0 |
4.2 |
200 |
215.5 |
6.3 |
400 |
421.0 |
8.1 |
|
18 |
22.9 |
2.2 |
70 |
81.0 |
4.2 |
210 |
225.5 |
6.3 |
420 |
441.0 |
8.1 |
|
20 |
27.5 |
3.2 |
75 |
86.0 |
4.2 |
220 |
235.5 |
6.3 |
450 |
471.0 |
8.1 |
|
22 |
29.5 |
3.2 |
80 |
91.0 |
4.2 |
230 |
245.5 |
6.3 |
480 |
501.0 |
8.1 |
|
24 |
31.5 |
3.2 |
85 |
96.0 |
4.2 |
240 |
255.5 |
6.3 |
500 |
521.0 |
8.1 |
|
25 |
32.5 |
3.2 |
90 |
101.0 |
4.2 |
250 |
265.5 |
6.3 |
520 |
541.0 |
8.1 |
|
28 |
35.5 |
3.2 |
95 |
106.0 |
4.2 |
260 |
281.0 |
8.1 |
550 |
571.0 |
8.1 |
|
30 |
37.5 |
3.2 |
100 |
111.0 |
4.2 |
270 |
291.0 |
8.1 |
600 |
621.0 |
8.1 |
|
32 |
39.5 |
3.2 |
105 |
116.0 |
4.2 |
280 |
301.0 |
8.1 |
630 |
651.0 |
8.1 |
|
35 |
42.5 |
3.2 |
110 |
121.0 |
4.2 |
290 |
311.0 |
8.1 |
650 |
678.0 |
8.1 |
|
36 |
43.5 |
3.2 |
115 |
126.0 |
4.2 |
300 |
321.0 |
8.1 |
670 |
698.0 |
9.5 |
|
38 |
49.0 |
4.2 |
120 |
131.0 |
4.2 |
310 |
331.0 |
8.1 |
700 |
728.0 |
9.5 |
|
40 |
51.0 |
4.2 |
125 |
136.0 |
4.2 |
320 |
341.0 |
8.1 |
750 |
778.0 |
9.5 |
|
42 |
53.0 |
4.2 |
130 |
141.0 |
4.2 |
330 |
351.0 |
8.1 |
800 |
828.0 |
9.5 |
|
45 |
56.0 |
4.2 |
140 |
151.0 |
4.2 |
340 |
361.0 |
8.1 |
1000 |
1028.0 |
9.5 |
Ескертпе: Міндетті техникалық сипаттамалар мұнда тізімделмеген; біздің компанияға хабарласыңыз. Біз максималды диаметрі 2800 мм өнімдерді ұсынамыз.
Орнату және пайдалану туралы толық нұсқаулар
Руи Чен дұрыс орнату пломбалардың толық жұмыс істеуін қамтамасыз етудің бірінші шарты екенін біледі, біз сізге әр өнімді, әсіресе күрделі немесе стандартты емес теңшелетін бөлшектерді пайдалану бойынша жан-жақты нұсқаулар береміз, орнатудың егжей-тегжейлі графикалық нұсқаулығы болады.
Бұл нұсқаулықтар орнату алдында тексеру нүктелерін, дұрыс орнату қадамдарын, талап етілетін құралдарды және біздің инженерлер жұмыс орнында болғандай болдырмау керек қате әрекеттерді анық көрсететін жоғары анықтылықтағы қадамдық диаграммалар мен мәтіндік нұсқаулармен бірге беріледі. Бұған қоса, күрделі жинақтар немесе жүйелер үшін біз операторларыңызға динамикалық демонстрациялар арқылы орнату әдістері мен сақтық шараларын интуитивті және жылдам меңгеруге мүмкіндік беретін кәсіби бейне оқулықтар жасаймыз, бұл дұрыс орнатылмау салдарынан ерте істен шығу қаупін айтарлықтай азайтады.
