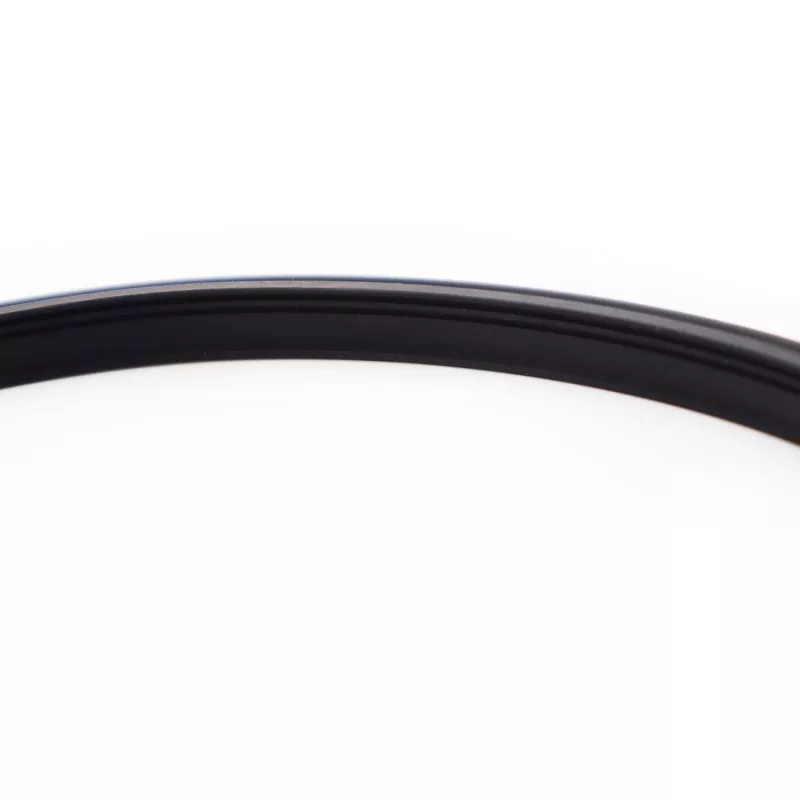

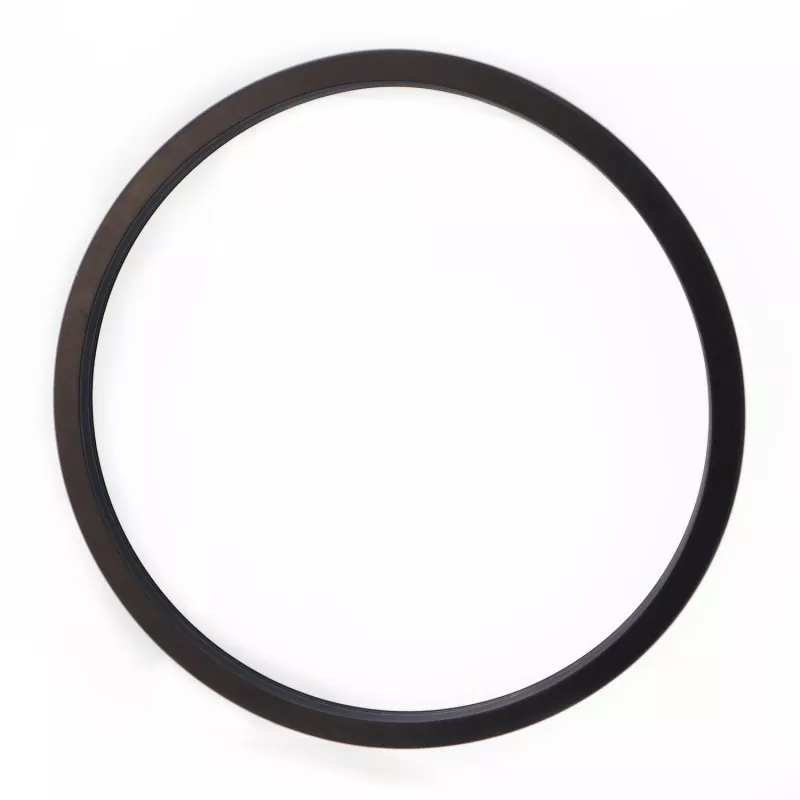

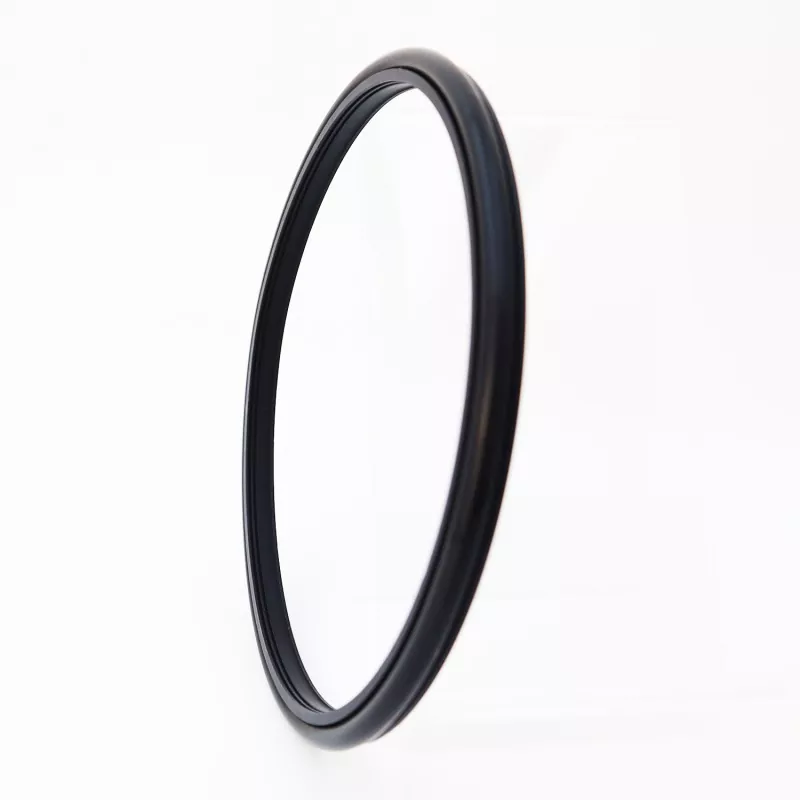

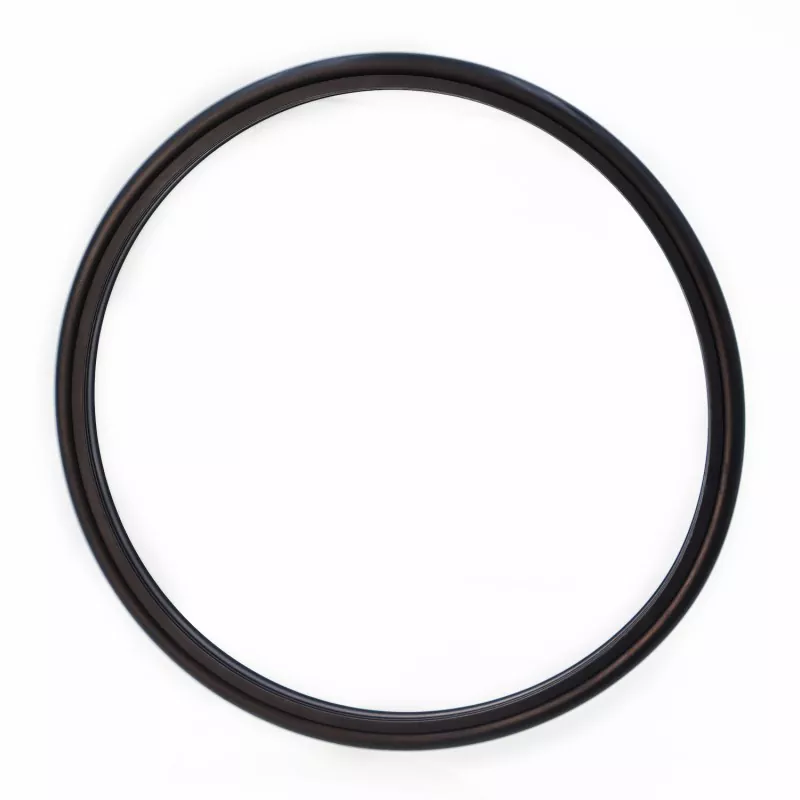

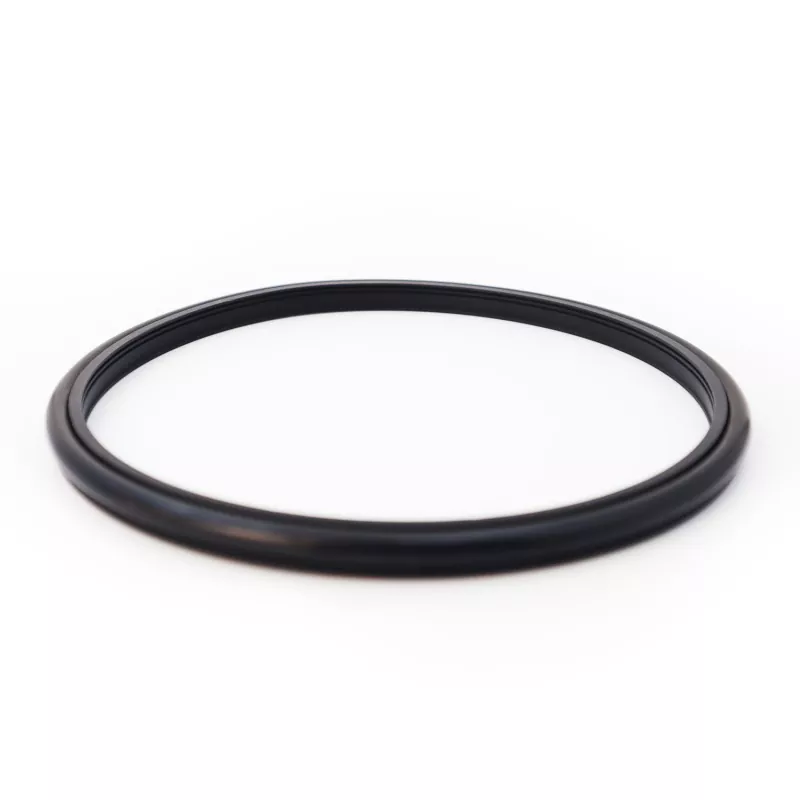

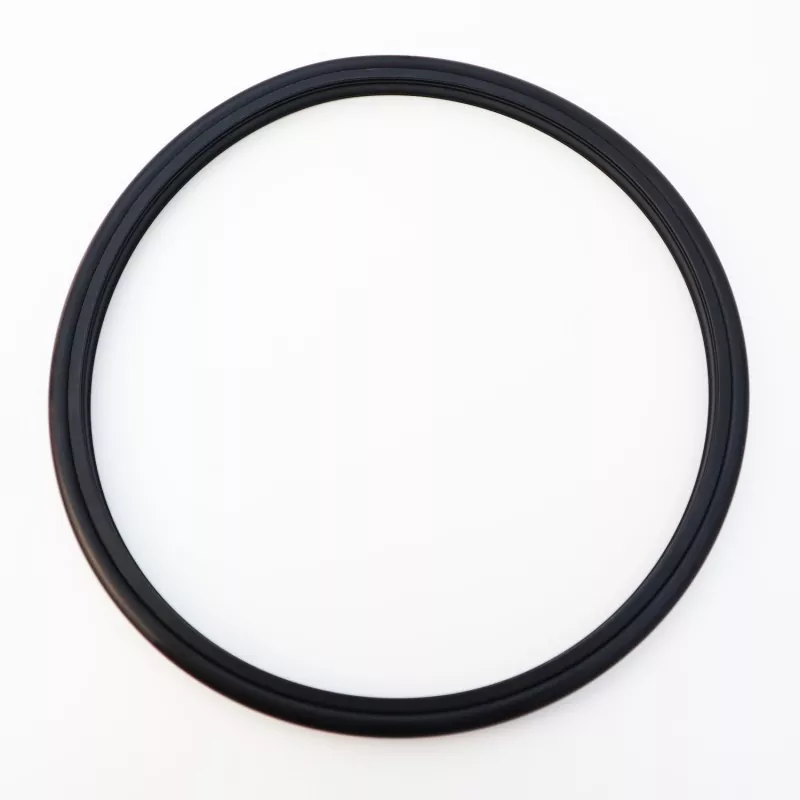

RC2061 күшейтілген тісті аралас тығыздағыш (цемент суспензиясын нығыздауға арналған) жоғары өнімді инженерлік пластиктен жасалған арнайы жасалған тісті тығыздағыш сақинадан және резеңке тығыздағыш сақинадан тұрады; ол гидравликалық поршеньді және айналмалы қолданбаларда бір бағытты тығыздау үшін жарамды. Оның оңтайландырылған ерін қалыңдығы цемент суспензиясы мен балшық қоспаларынан эрозияға қарсы тұрады, сенімді тығыздауды және аз үйкелісті қамтамасыз етеді, сонымен қатар ең аз орнату орнын қажет етеді. Дизайн оңай құрастыруды және техникалық қызмет көрсетуді жеңілдетеді және ортадағы бөлшектердің әсерінен тығыздағыштың тез бұзылуын тиімді түрде азайтады.
Ол негізінен плунжерлі сорғылар, балшық сорғылары, бұрандалы бұрғылау құралдары, бұрғылау қондырғылары, мұнай барлау жабдықтары және бетон араластырғыш қондырғылар сияқты қолданбаларда қолданылады. Негізгі қасиеттерге ұзақ қызмет ету мерзімі, төмен үйкеліс, тамаша тығыздау өнімділігі, ықшам із, орнату мен техникалық қызмет көрсетудің қарапайымдылығы жатады.
Балшық тәрізді ортаны тығыздау үшін пайдаланған кезде, екі (немесе одан да көп) тығыздағыш элементтердің арасына майлау майды айдау ұсынылады.
Шектеу мәндері бір уақытта болмауы керек.
|
Қысым (МПа) |
Температура (°C) |
Жылдамдық (м/с) |
Орташа |
|
|
Қайта оралатын қозғалыс |
Айналмалы қозғалыс |
|||
|
≤100 |
-35 пен +100 (NBR сақинасымен) |
≤6 |
≤2 |
Су, балшық, шикі мұнай, гидравликалық май, эмульсия |
|
-20 - +200 (FKM сақинасымен) |
||||
1. Үйлесімді тығыздағыш сақина материалдарына мыналар жатады: RO1 нитрилді резеңке (NBR), RO2 фторэластомері (FKM) және т.б.
2. Тығыздау сақинасының материалы: Стандартты материал PTFE4; басқа қолжетімді материалдарға PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, т.б.
Тапсырыс үлгісі: RC2061-80*91,7*7,6-PTFE4-R01 (Модель - Білік диаметрі * Ойықтың диаметрі * Ойықтың ені - Материал коды)
Көрсетілген ауқымда кез келген өлшемде қол жетімді.
|

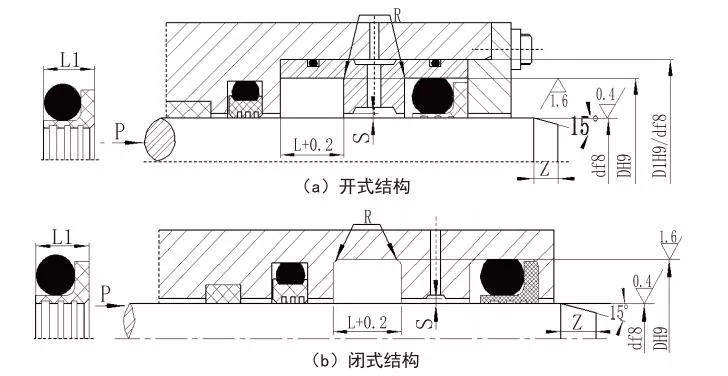

Білік диаметрінің диапазоны Стандартты түрі d f8 RC2061 |
Білік диаметрінің диапазоны Ауыр жүк d f8 RC2061-Z |
Ойықтың диаметрі D H9 |
Ойықтың ені L+0,2 |
Тығыздағыш ені L1 |
Бұрыш радиусы Rmax |
Радиалды клиренс Smax |
Фака Змин |
О-сақинасының көлденең қимасының диаметрі |
||
|
<10МПа |
<20МПа |
<40МПа |
||||||||
|
5~15,9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Ескертпе: 1. Білік диаметрі ≤30 мм үшін ашық ойық конструкциясы ұсынылады.
2. Айналмалы тығыздағыш қолданбалары үшін білік бетінің қаттылығы HRC ≥58 ұсынылады.
3. 30 МПа асатын қысымдар үшін экструзия саңылауы үшін H8/f8 фигурасы ұсынылады.
