1. Тамаша химиялық төзімділік
2. Жұмыс температурасының кең диапазоны
3. Майлау аз және майсыз майлау үшін қолайлы
4. Қуатты минималды тұтыну үшін төмен үйкеліс
5. Жоғары сызықтық жылдамдықтар үшін қолайлы
6. Таяқпен сырғанау әсері жоқ, ұзақ тоқтап тұрғаннан кейін іске қосу кедергісі төмен
7. Шынықтырылмаған айналмалы біліктерге жарамды (PTFE ерінді тығыздағыштардың сәйкес таңдауымен)
8. Жоғары қысымды қолдану үшін қолайлы
Типтік қолданбаларға: айналмалы компрессорлар, бұрандалы компрессорлар, трансмиссиялар/беріліс қораптары, үрлегіштер, қозғалтқыштар, станоктар, сорғылар, гидравликалық қозғалтқыштар, центрифугалар және т.б.
Жұптасатын беттерге қойылатын қаттылық талаптары
Ұсынылатын қаттылық: HRC ≥ 58. Қажетті қаттылық көптеген факторларға байланысты; төмен қысымды және төмен жылдамдықты қолдану үшін жұмсақ айналмалы біліктер де қолайлы. Жұмсақ металдар үшін PTFE6 ерін тығыздағыштары ұсынылады.
Жұптасатын беттерге қойылатын сапа талаптары Ra=0,2-0,63 um Rz=1-3um Rmax=1-4um
|
Көлденең қима пішіні |
Үлгі |
Қысым |
Температура |
Жылдамдық |
Орташа |
|
|
RCS-A |
0.5 |
-35~+200 |
40 |
Мұнай, газ, су және т.б. |
|
|
RCS-B |
2 |
-35~+200 |
20 |
Мұнай, газ, су және т.б. |
|
|
RCS-C |
1 |
-35~+200 |
20 |
Мұнай, газ, су және т.б. |
|
|
RCS-D |
2 |
-35~+200 |
20 |
Мұнай, газ, су және т.б. |
Сұйықтықтың динамикалық спиральдық рециркуляциясының тығыздағышы: RCS-D түрі тығыздау жұмысын жақсартатын спиральды рециркуляция үлгісі бар ерін тығыздағышын пайдаланады. Айналмалы білікке тек бір бағытта айналуға рұқсат етіледі.

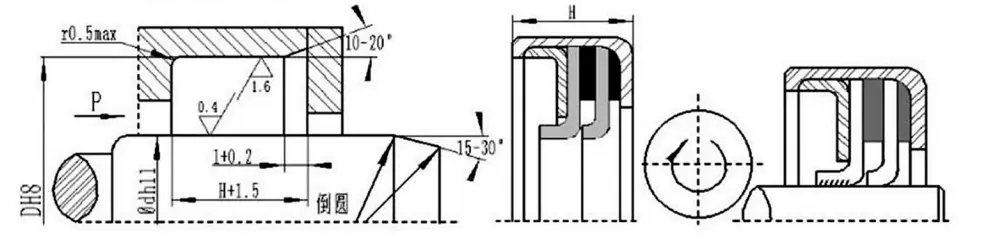

Орнату орнына қойылатын талаптар
Тапсырыс беру мысалы: RCS-A-65×85×10 Модель - d×D×H
|
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8,5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7,5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7,5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7,5 |
120*140*10 |
180*210*8,5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7,5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8,5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7,5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7,5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7,5 |
150*180*8,5 |
|
Біздің компанияға хабарласыңыз; RC2057 моделі максималды ұзындығы 1600 мм болатын өнімдерді ұсынады.
PTFE май тығыздағышын орнату бойынша нұсқаулық
1. Майлы тығыздағышты және барлық орнату бөлшектерін тазалаңыз және майлаңыз;
2. Орнату алдында май тығыздағышты шамадан тыс қатайтуды және орнатудың сәтсіздігін болдырмау және бастапқы жұмыс кезінде қызып кетуді болдырмау үшін диаметрі білікпен бірдей тегіс білікке орнату керек;
3. Орнатпас бұрын, сыртқы диаметрде ағып кетпес үшін май тығыздағыштың сыртқы шеңберіне және шеткі бетіне тығыздағышты (мысалы, Loctite 601 немесе 641) жағыңыз;
4. PTFE майлы тығыздағыш ернін білікке орнатқанда, PTFE майлы тығыздағыш ернін жіптерден, кілттік ойықтардан және т.б. әсерінен тығыздағыш ерінге зақым келтірмеу үшін қорғау керек;
5. Ерінді зақымданудан қорғау үшін PTFE май тығыздағышын орнату үшін бағыттаушы гильзаны пайдалану керек. Бағыттауыш гильзаның бағыттаушы ұшында 15 градус конустық бұрышы бар, ал екінші ұшының ішкі тесігі білікке сырғанау болып табылады. Бағыттаушы гильзаның сыртқы диаметрі білік диаметрі + 1мм, тегіс беті және дөңгелек шеттері бар. PTFE май тығыздағышын орнату үшін 1-суретті қараңыз;
6. Бағыттауыш жең материалы қатты пластик болуы ұсынылады;
7. Майлы тығыздағышты орнатқаннан кейін оны қысқыш құрылғымен бекітіп, сыртқы шеңбер мен шеткі жағынан тығыздағышпен тығыздау керек. PTFE май тығыздағышын бекіту үшін 2-суретті қараңыз.

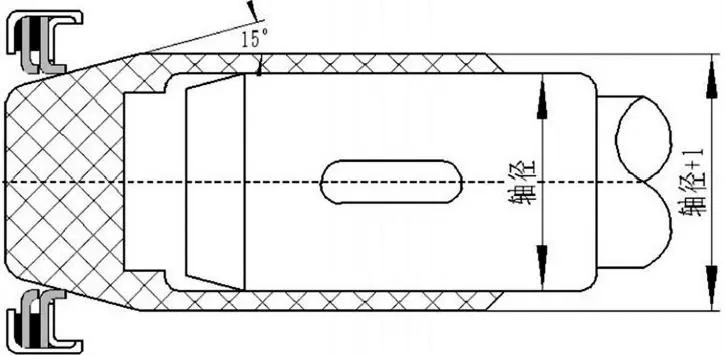

Сурет 1. PTFE май тығыздағышын орнату.

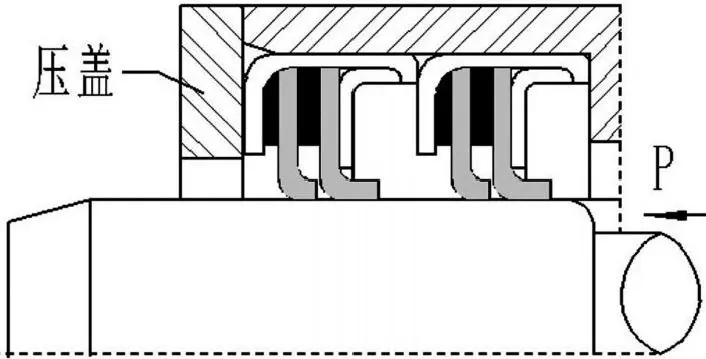

Сурет 2. PTFE май тығыздағышын бекіту.
