Гидравликалық бағыттаушы элементі, біздің басқа гидравликалық тығыздағыштар сияқты, белгілі бір бөлінетін модельдер бар. Рухен тығыздағыштары әрқашан өнімді әзірлеуге және сапаны бақылауды жүргізді. Әр модельдің әр түрлі дизайнерлік және өндірістік сипаттамаларға ие және өзіндік мақсатты жұмыс шарттары мен қосымшалары бар.

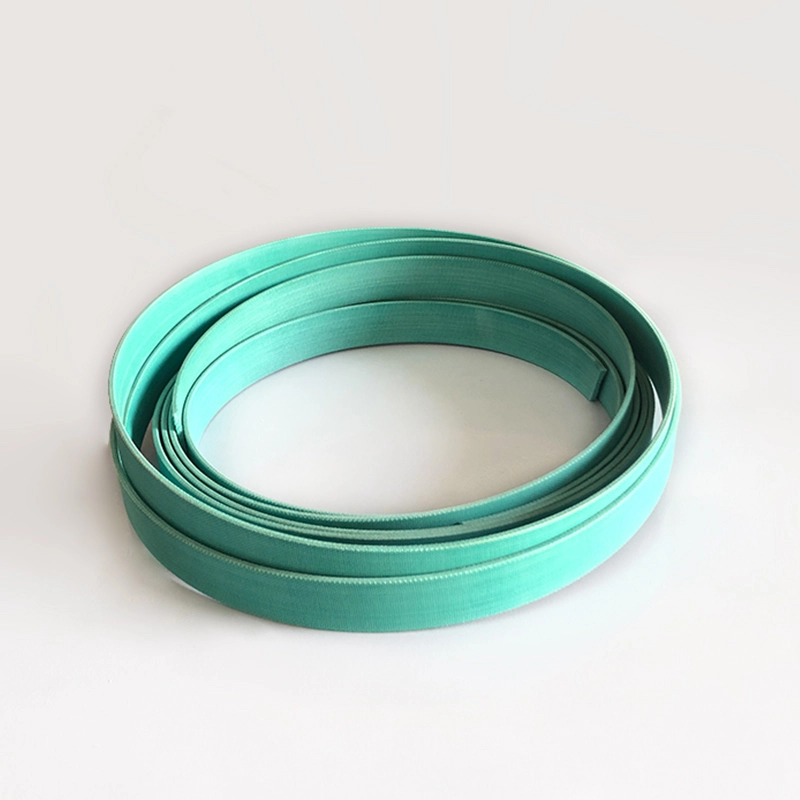

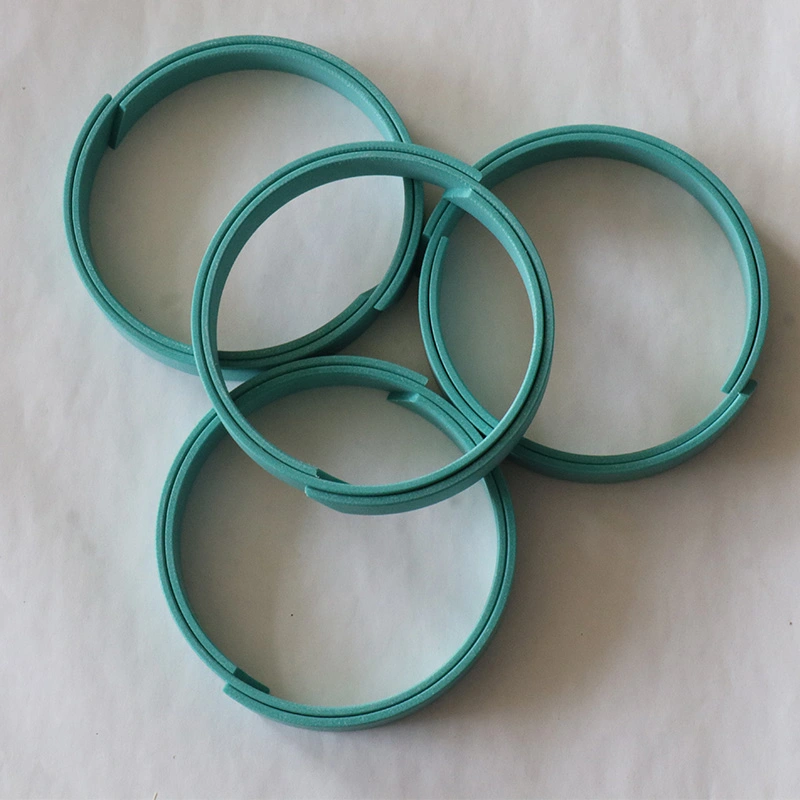

RC1081 Арматураланған политетроэтиленге арналған бағыттаушы белбеу жоғары жүктеме, төмен тозу, төмен тозған, төмен тозған және қола ұнтағы мен басқа материалдарды PTFE материалына қосуға байланысты емес. РК1082 Фенолярлы фенолдық бағыттаушы фенолдық матаны күшейтілген материалды қолдануға байланысты PTFE нұсқаулығынан гөрі радиалды жүктеме сыйымдылығы жоғары. Екі бағыттаушы белдіктер орамдарда беріледі, оларды пайдаланушылар оңай орнатуға және жылжымалы бетіне металлмен байланысуға жол бермейді.
Қолдау сақинасы гидравликалық цилиндрдің маңызды негізгі құрамдас бөлігі болып табылады. Сырғылық сақиналық тығыздағыштар мен әлемдегі жұмсақ подшипниктер конструкцияларының дамуына бейімделу үшін, біздің компания біздің компания мата күшейтілген фенолдық қолдау сақиналарын (белдеулер) сәтті игерді. Нақты пайдалану жылдарында бұл өнім ұқсас шетелдік өнімдердің сапасына қол жеткізгенін немесе асып кеткенін көрсетті және пайдаланушылар кеңінен мақтауға тұрарлық. Біздің компания шығарған қолдау сақиналарының (белдеулерінің) жұмыс кестесінде анықтама ретінде пайдалануға болады. Қолданыстағы гидравликалық цилиндрдің поршені мен поршендік өзегі тірек және жетекші рөл атқарады.

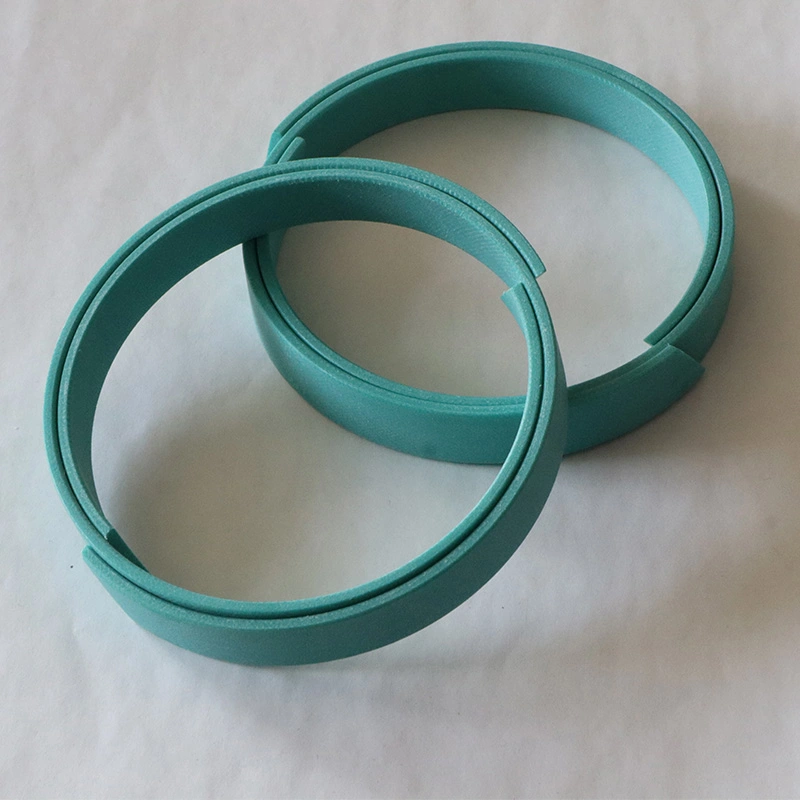

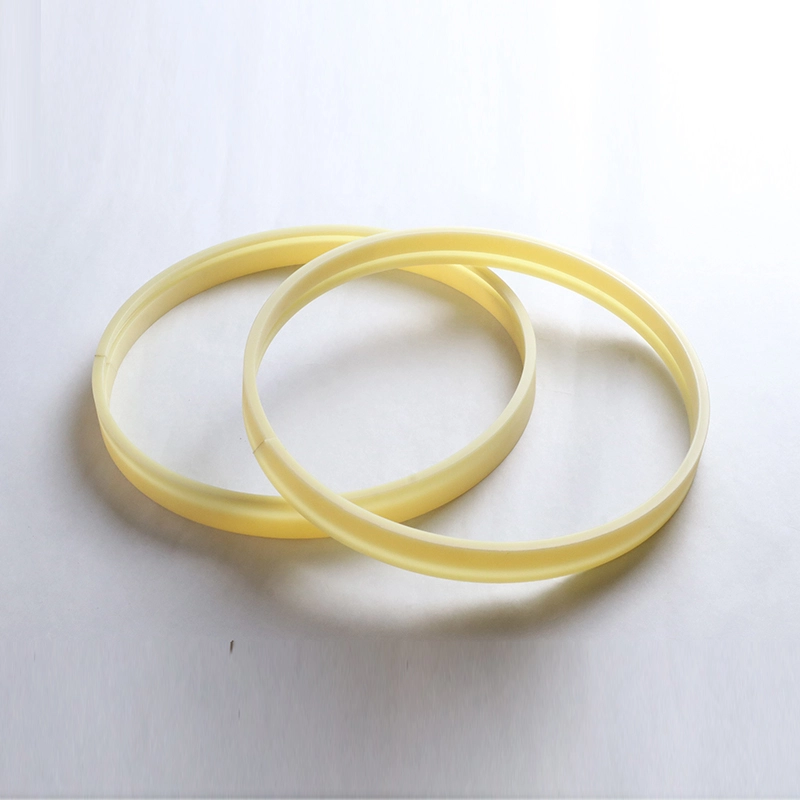

RCS Piston ROD үшін металл емес бағыттаушы ROD RCT-ге арналған металл емес бағыттаушы поршеньге арналған сақина
Гидравликалық цилиндрде жұмыс істейтін поршень немесе поршеньдер үшін, тозу сақинасы дәл бағытталған әсерге ие және радиалды күштерді сіңіре алады. Сонымен бірге, сақина гидравликалық цилиндрге сырғытпалы бөліктердің металл жанасуын болдырмауға болады. Металл тозу сақиналарымен салыстырғанда, металл емес сақиналарда көптеген артықшылықтар бар. Олардың ішінде, материялық фенолалық және PTFE нұсқаулық сақиналары сайттарда және пайдалануға дайын түрлерде қол жетімді.
1. Жақсы тозуға төзімділік
2. металлмен байланыс орнатыңыз
3. Механикалық дірілді басуы мүмкін
4. Тозғыш сақинаның әсеріне байланысты үлкен радиалды тазартуға рұқсат етіледі
5. Қарапайым ойық және оңай орнату оңай
Жоғарыда көрсетілген артықшылықтар негізінде техникалық қызмет көрсету құны төмен, ол кеңінен қолданылады

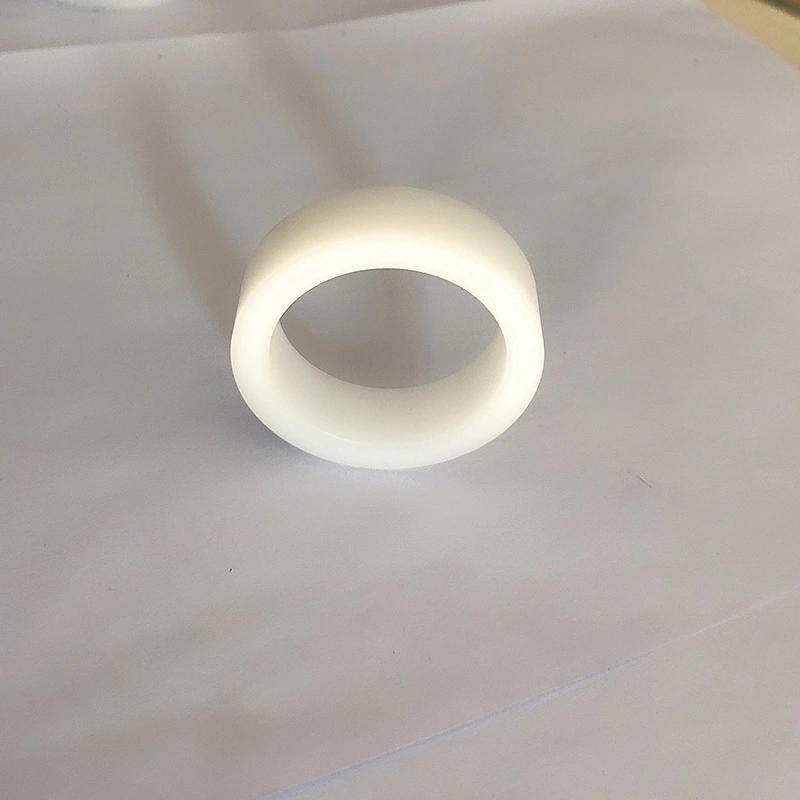

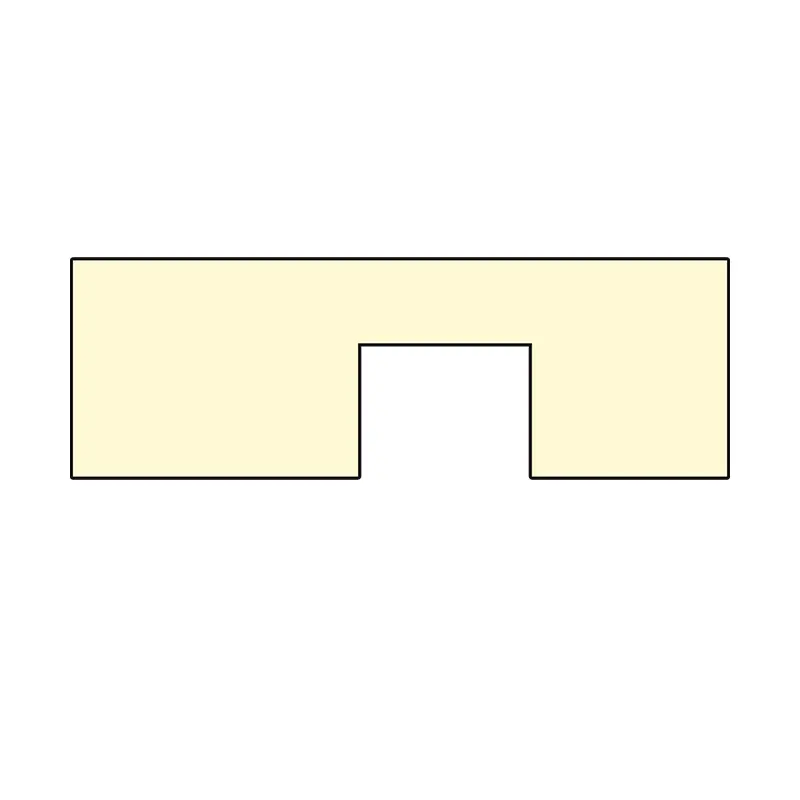

Жолды жең

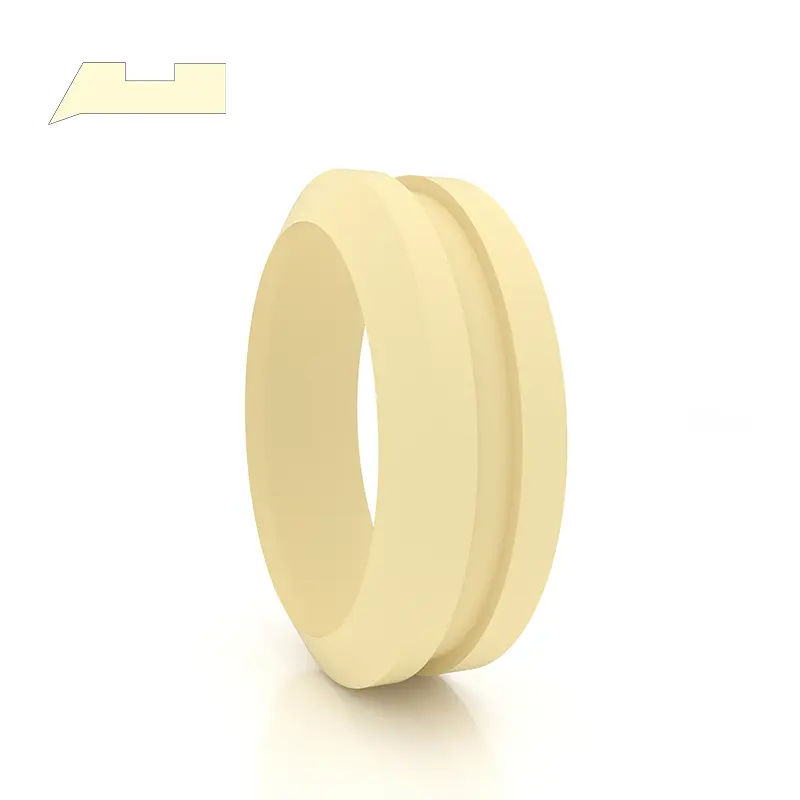

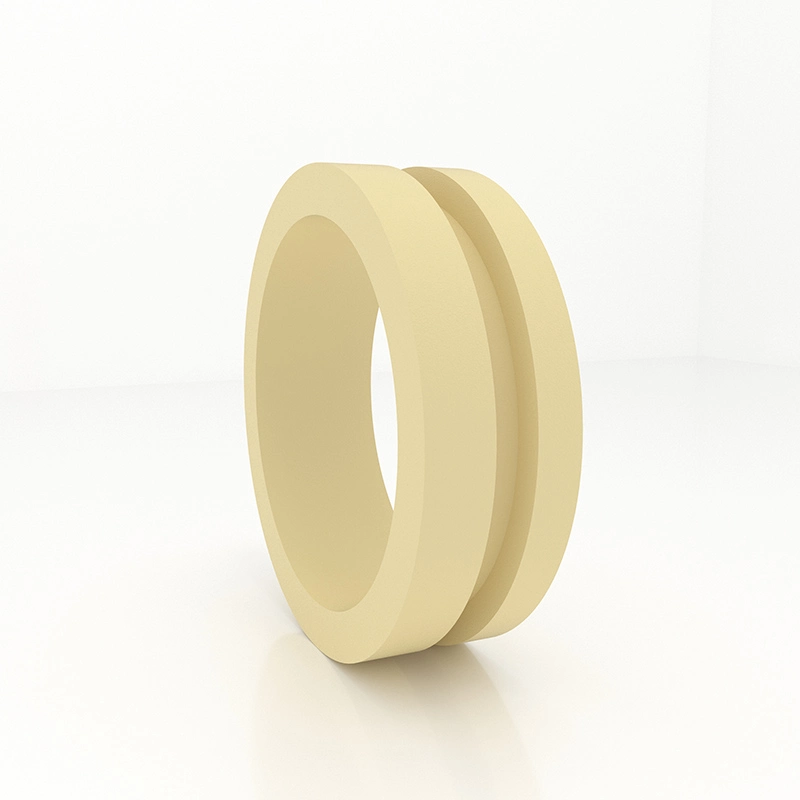

GFAI - поршеньді өзекті қолдайтын және бағыттайтын Piston RoD үшін гидтер жеңі, сонымен қатар шаң өткізгіш функциясы бар. GILES GFI және GFA - бұл поршенді өзекті қолдайтын және бағыттайтын жолдастар үшін гидтер.

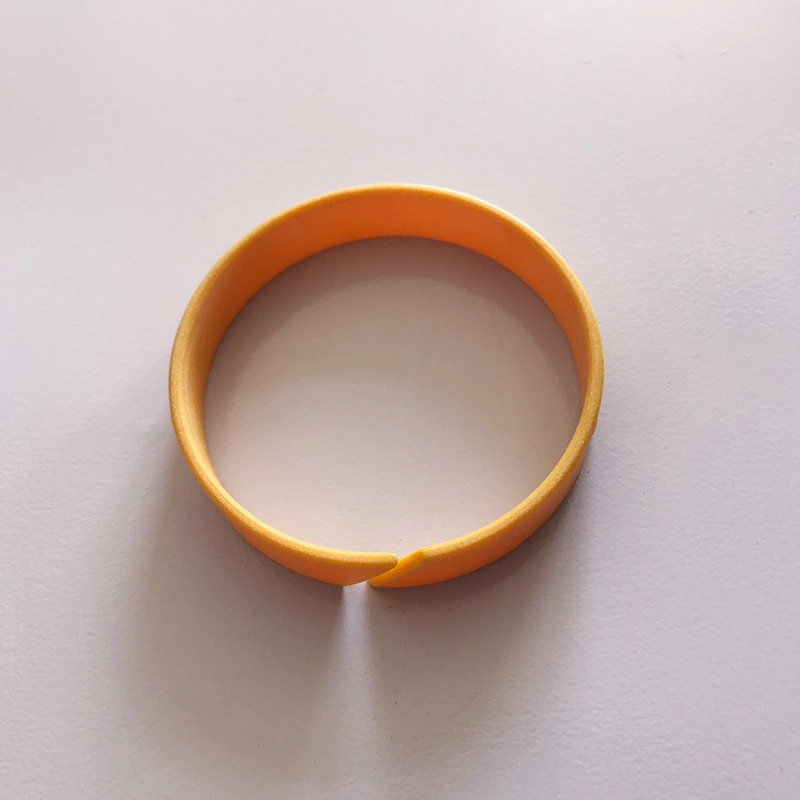

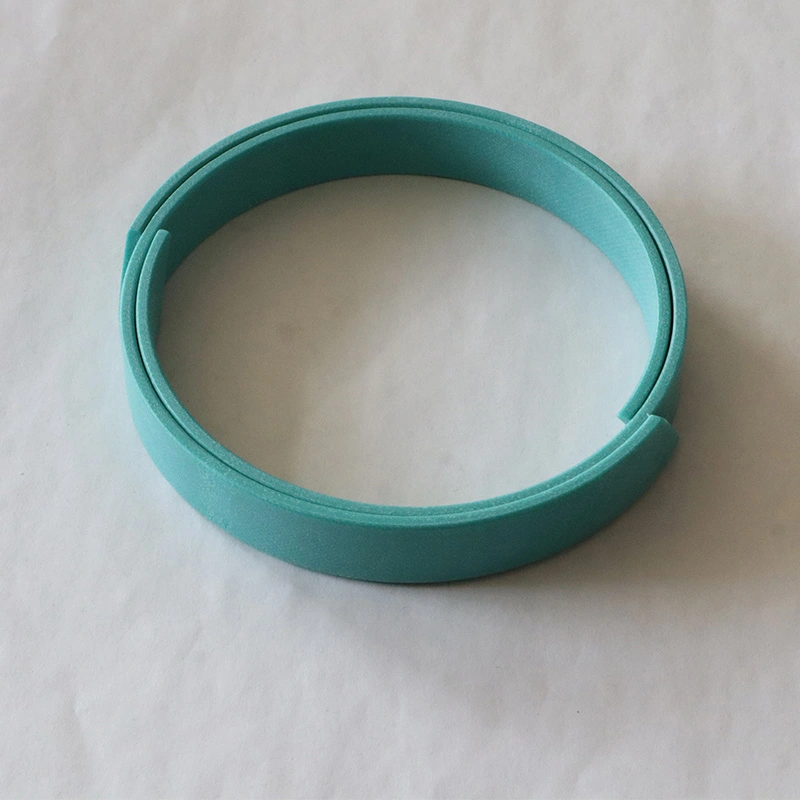

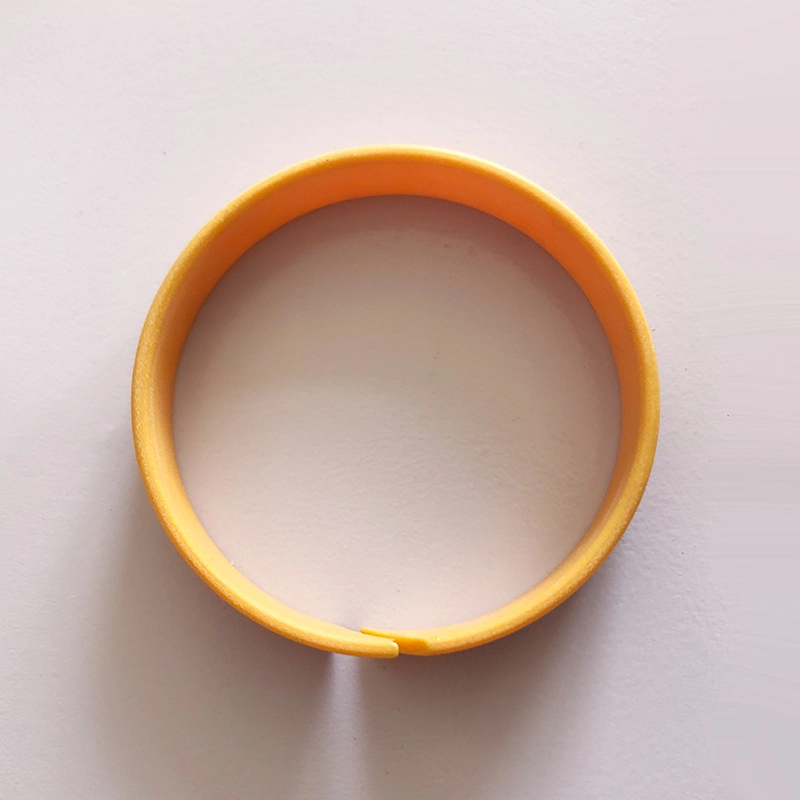

RCSF-1 бағыттаушы сақинасы етек, қола ұнтағы ортасында, ал егістік ұнтақтан жасалған және бетіне поледетрафлуороэтилен мен талшықтың қоспасы сияқты болаттан жасалған. Ерекшеліктері: 1 2. Мыс ұнтағы қабаты - 0,2-0,3 мм, жақсы жүктеме және тозуға төзімділігі, жақсы термиялық өткізгіштік; 3. Төменгі жүк көтергіш және жылу өткізгіштік қамтамасыз ететін төмен көміртекті болат.
RCFB типі Қола бағыттағыш сақинасы негізгі материал ретінде CUSN8 қоладан жасалған және жоғары жүктеме сыйымдылығы бар үнемді және жақсы қарсылықпен жасалған. RCFB090 өнімінің жұмыс беті кәдімгі алмаз майсыз саңылауларымен жабылған, ал RCFB092 өнімінің жұмыс беті мұнай қоймасының рөлін ойнайтын тұрақты майлы тесіктермен жабылған. Қозғалыс басында мұнай пленкасын қалыптастыру оңай, осылайша бастапқы үйкеліс қарсаңын азайтады.
Өнімнің ерекшеліктері мен қосымшалары:
Тапсырыс беру мысалы:

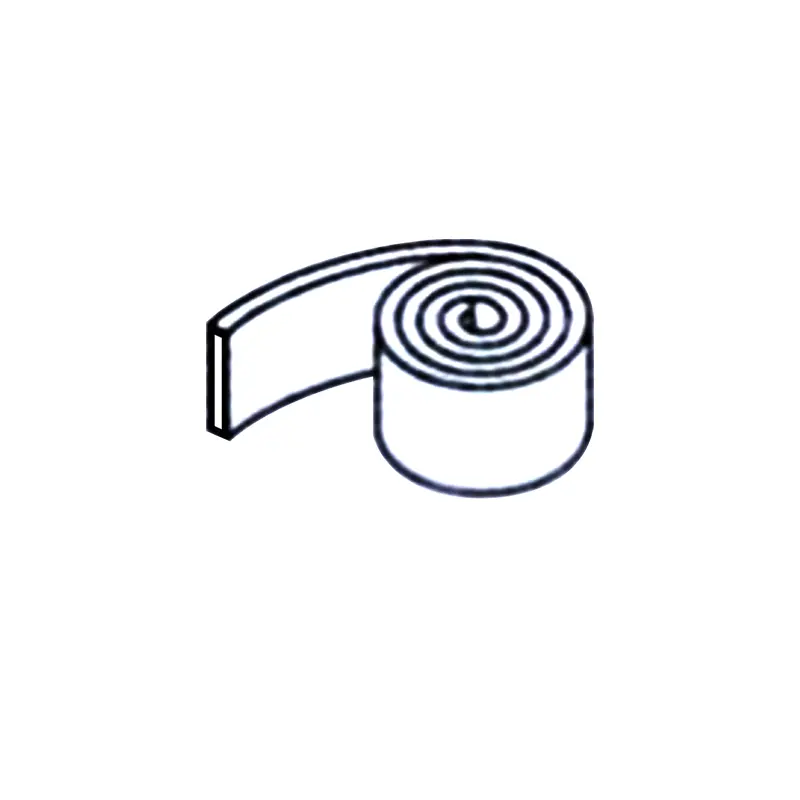

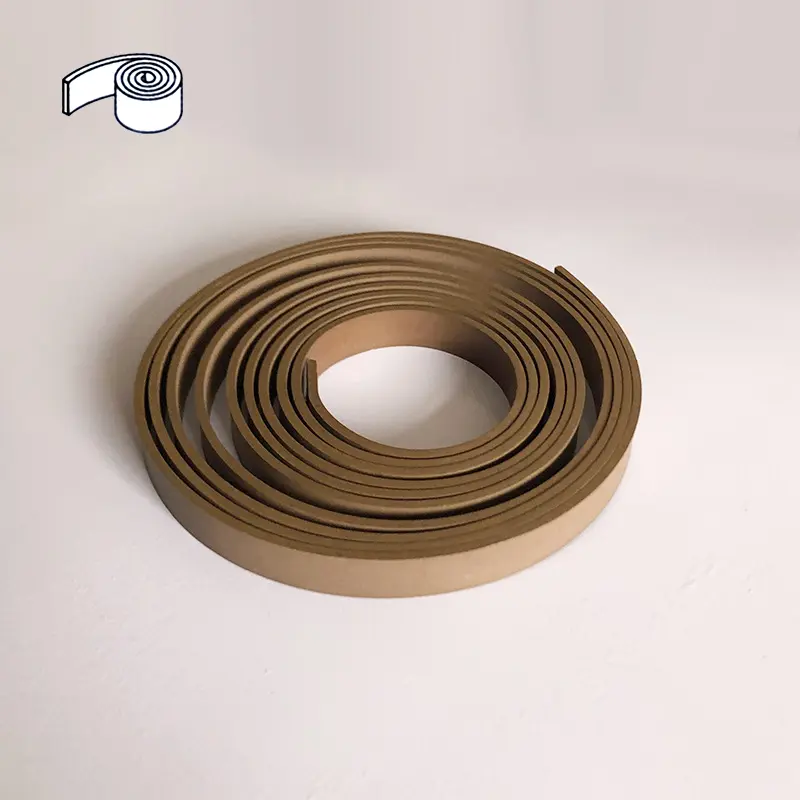

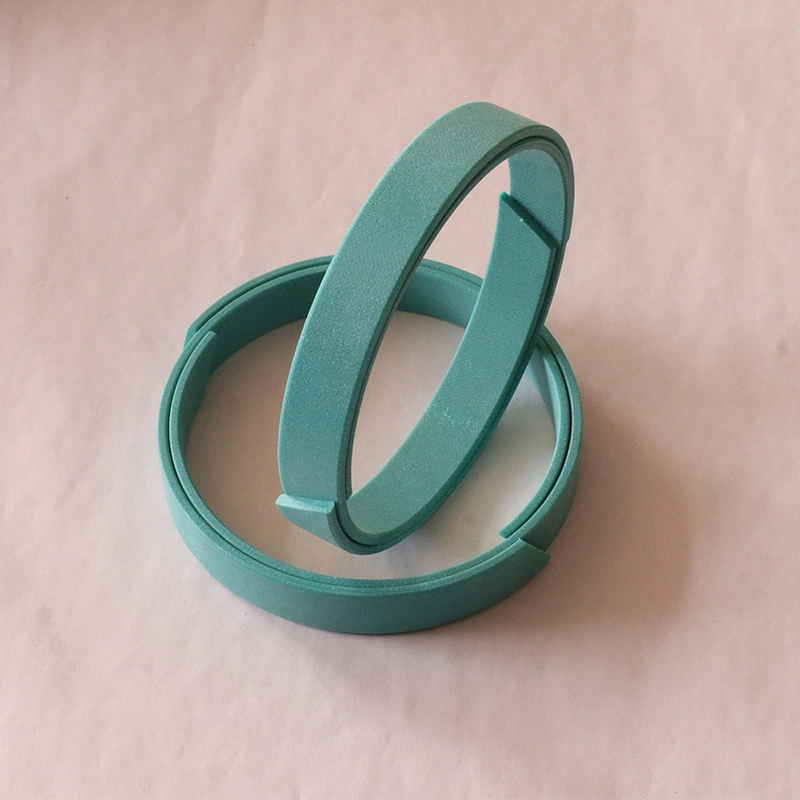

PTFE нұсқаулығы Таспаны тапсырыс беру мысалы RC1081-9.7x2.5
Феноликалық матамен гидке арналған нұсқаулық TAP TRANSING TOMALLING RC1082-9.7x2.5

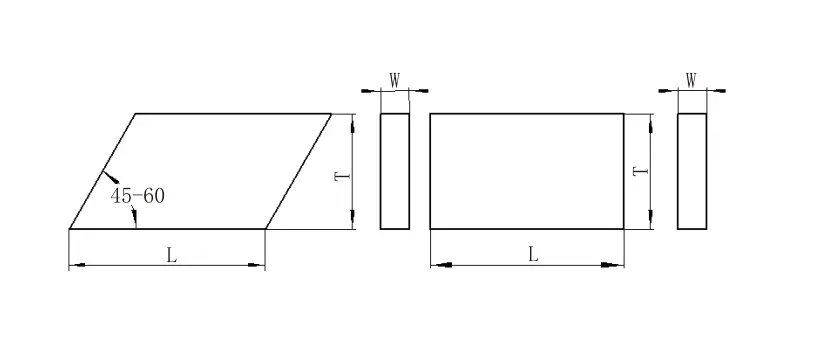

Кесу ұзындығын есептеу
Білік үшін: l = 3.1 (D + W) тесік үшін: l = 3.1 (D-W)
L --- сақинаның ұзындығы d --- Білік диаметрі D --- тесік диаметрі W --- сақинасы қалыңдығы z --- кесілген тазарту

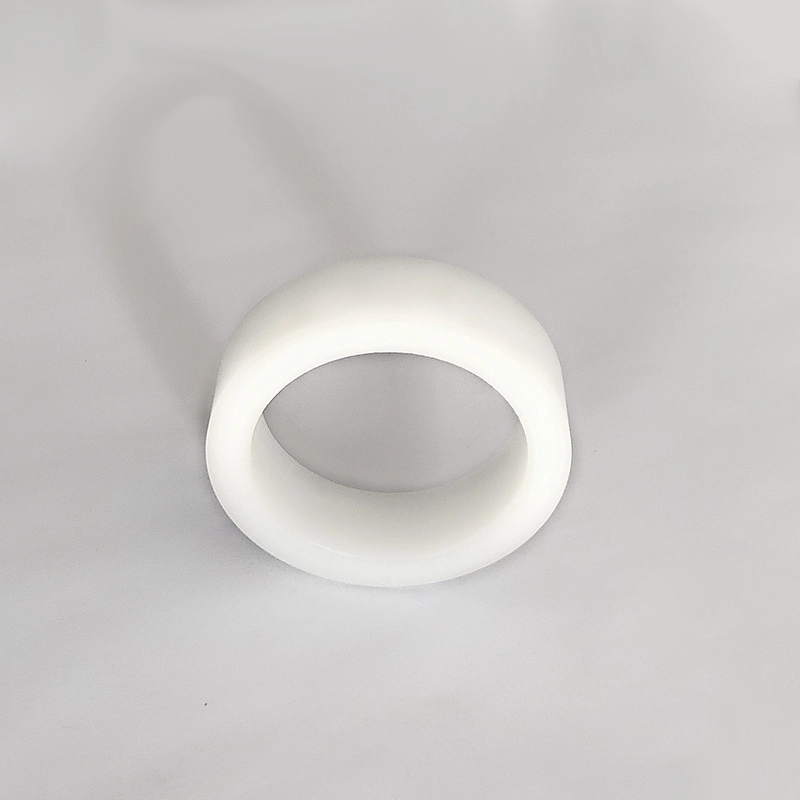

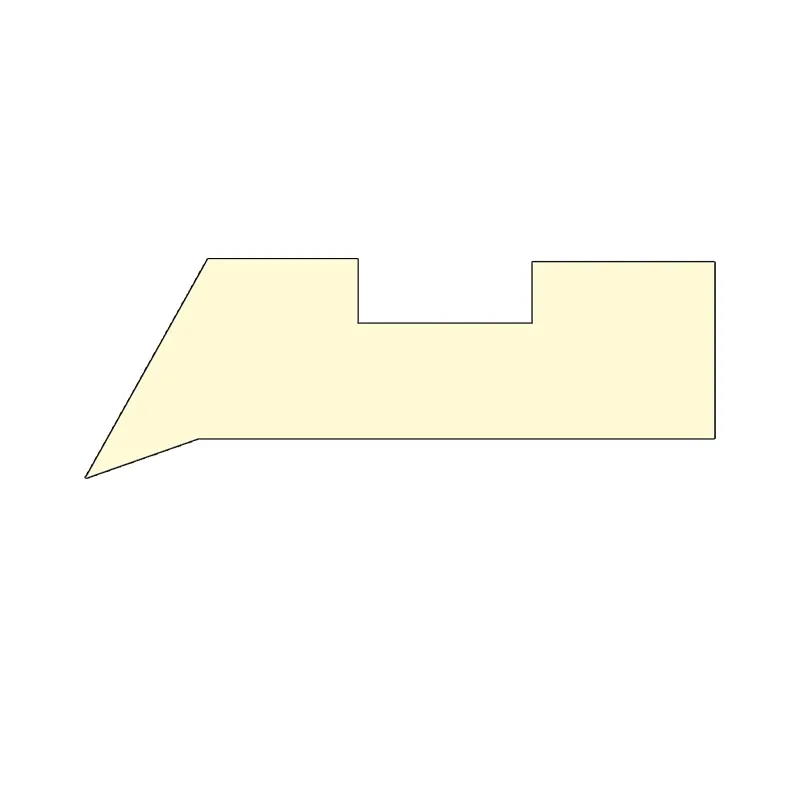

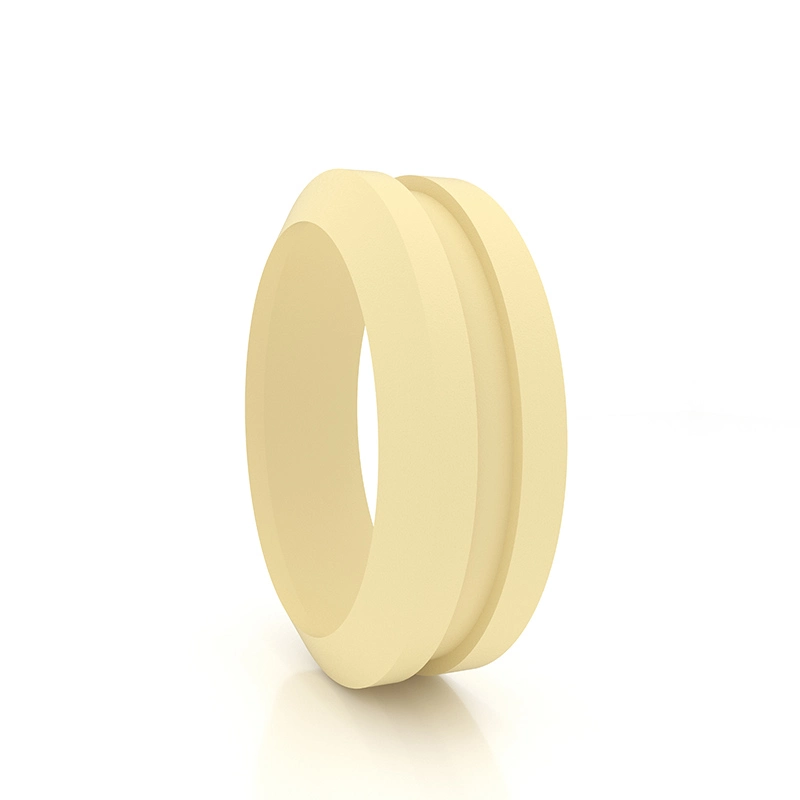

Жігіт Жеңді гфай
1. Өнімділік және пайдалану: Жеңілдік гидтері GFAI - поршенді өзекті қолдайтын және басқаратын және шаңға төзімді функцияға ие Piston Rod үшін гид.
2
3. Жұмыс шарттары: жұмыс температурасы: -55 ~ + 225 ° C (PTFE 120 ° -тан жоғары).
4. Дизайн стандарты: Жобалау және таңдау кезінде FAI Solids компаниясының FAI серияларына жүгініңіз.
5. Белгілеу және тапсырыс беру әдісі: Жеңілдік гидке Gfai тапсырыс нөмірімен белгіленген, мысалы: GFAI-0600 PTFE

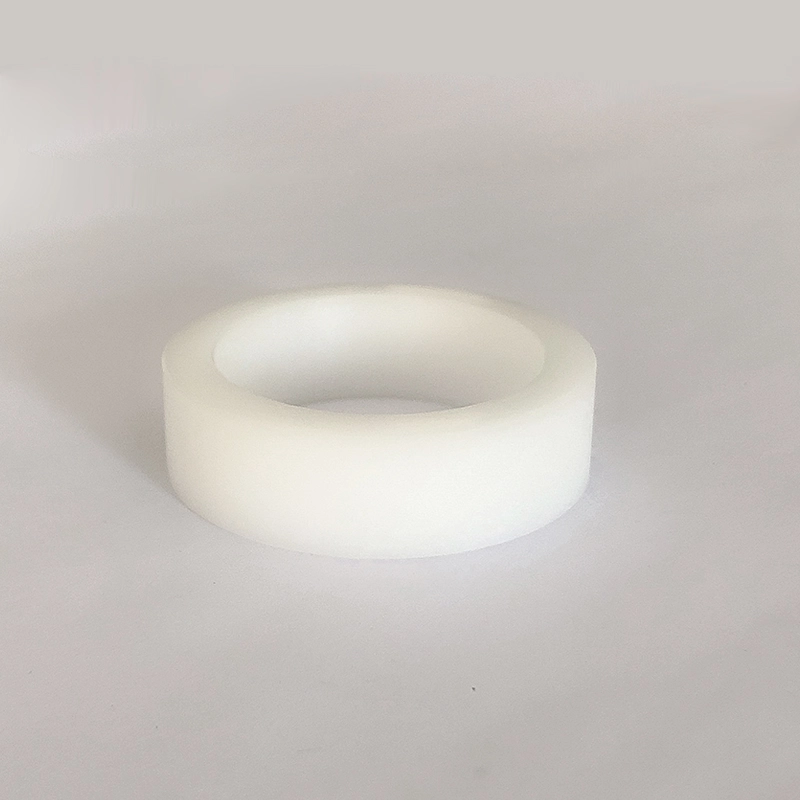

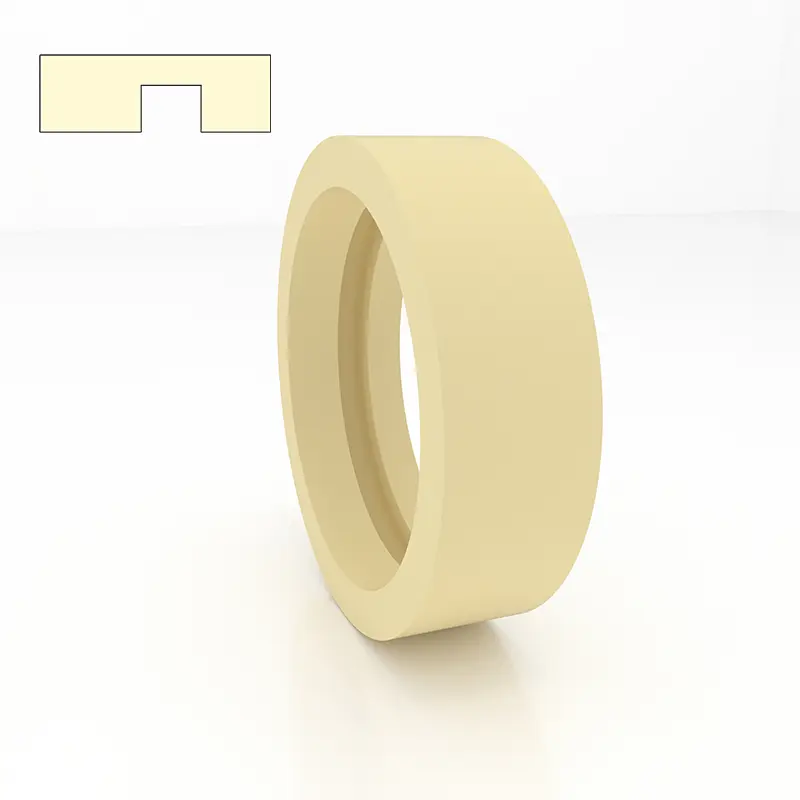

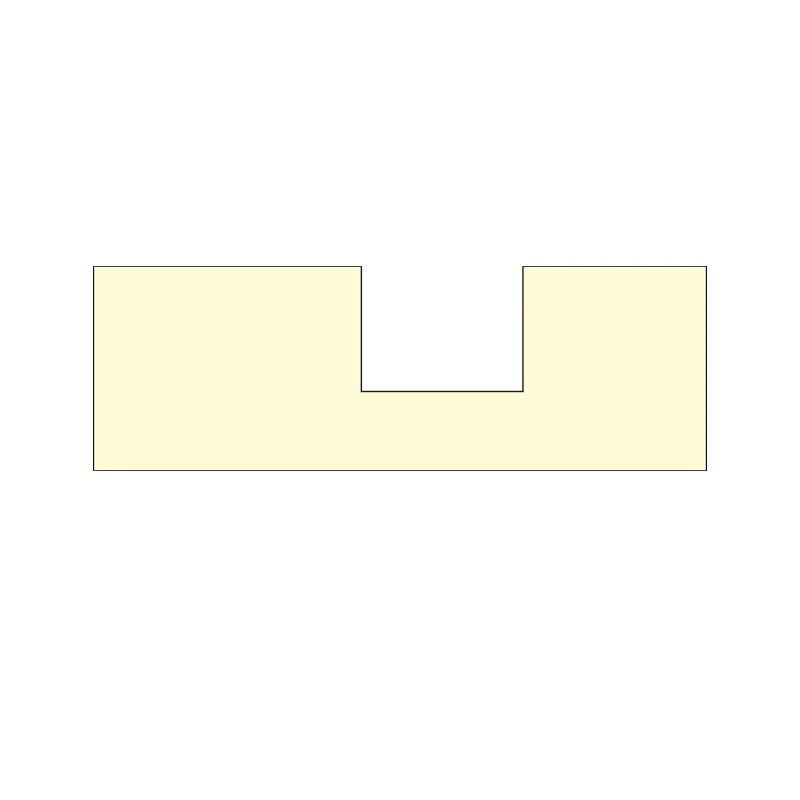

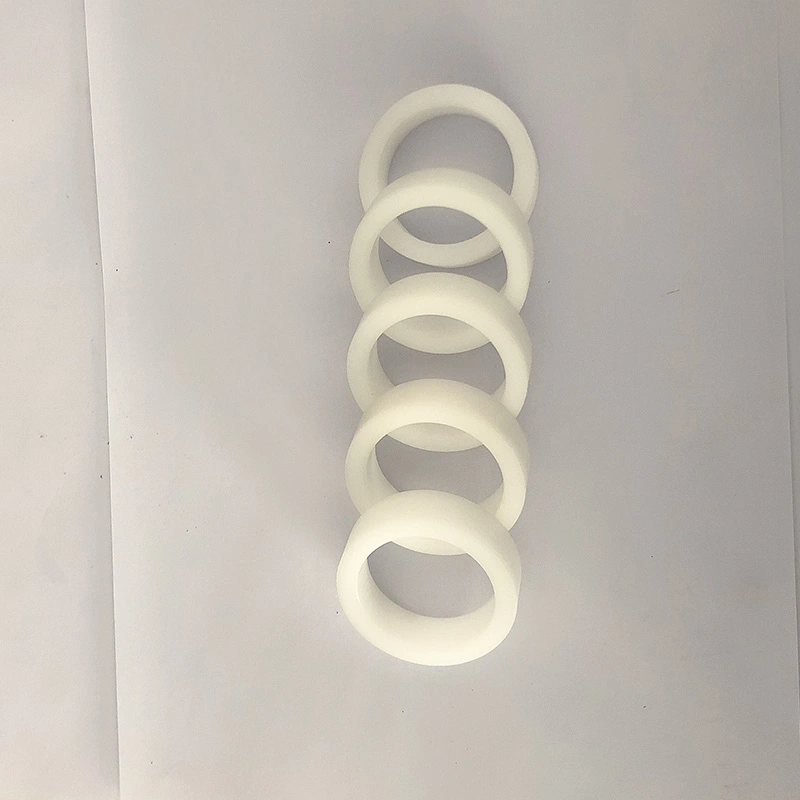

Gleve Gfi нұсқаулығы
1. Өнімділік және пайдалану: Жеңілдік GFI - бұл поршенді өзекке арналған гидтер жеңі, ол поршеньді тіректі қолдайды және бағыттайды.
2
3. Жұмыс шарттары: жұмыс температурасы: -55 ~ + 255 ° C (PTFE 120 ° C-тан жоғары)
4. Дизайн стандарты: Жобалау және таңдау кезінде аштықтың Fi серияларын қараңыз.
5. Белгілеу және тапсырыс беру әдісі: Жеңілдік GFI тапсырыс нөмірімен белгіленген, мысалы: GFI-0360 PA

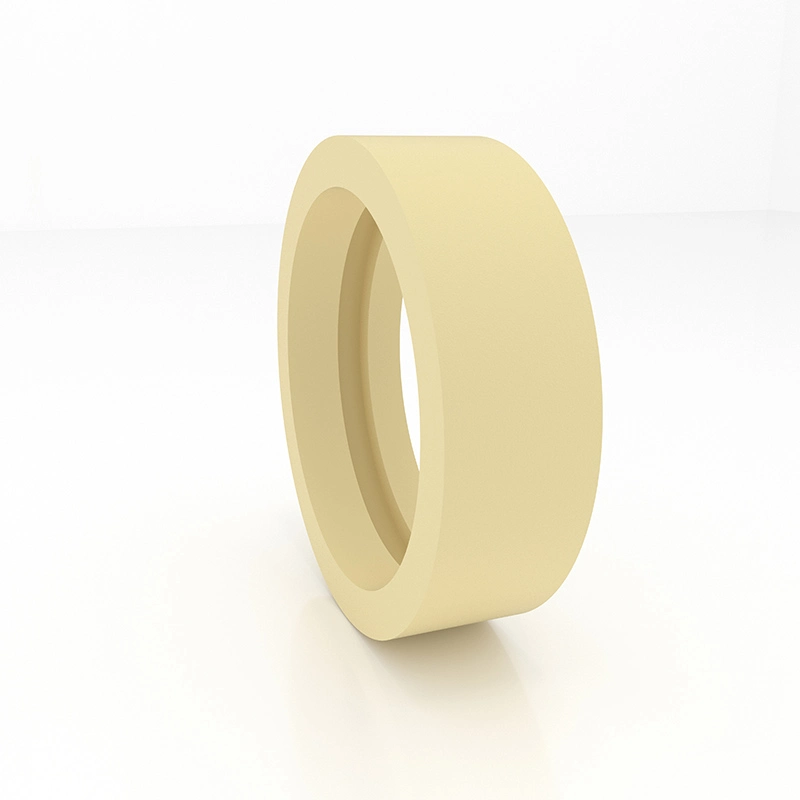

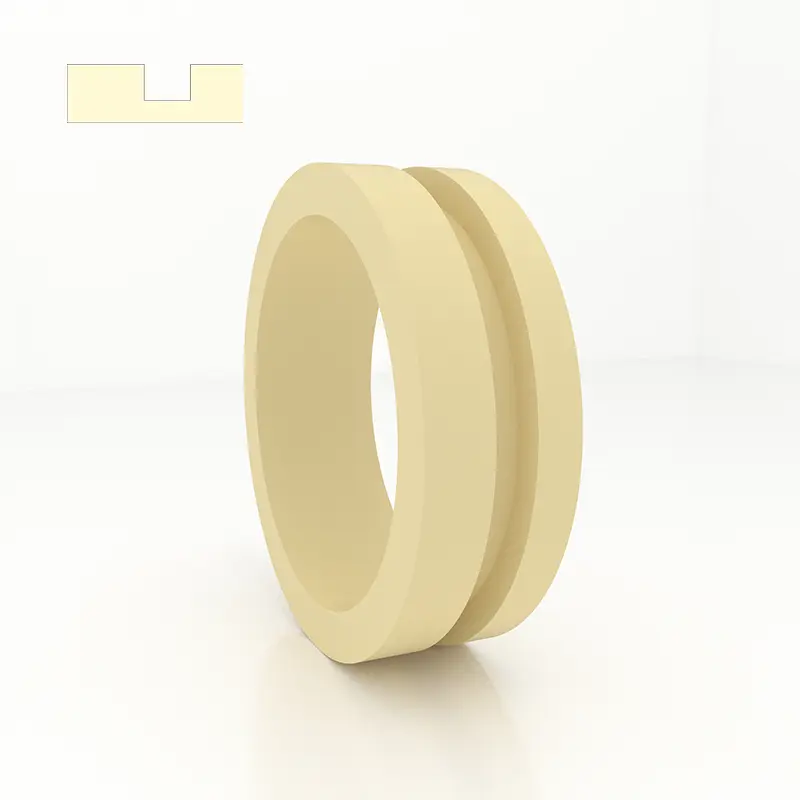

Gleve GFA нұсқаулығы
1. Өнімділік және пайдалану: Жеңіл GFA - бұл поршеньді қолдайтын және бағыттайтын поршеньдер үшін гид.
2
3. Жұмыс жағдайлары: жұмыс температурасы: -55 ~ + 255 ° C (PTFE 120С жоғары)
4. Дизайн стандарты: Жобалау және таңдау кезінде аштықтың Fa series қараңыз.
5. Белгілеу және тапсырыс беру әдісі: Жеңіл GFA тапсырыс нөмірімен белгіленген, мысалы: GFA-0560 PA

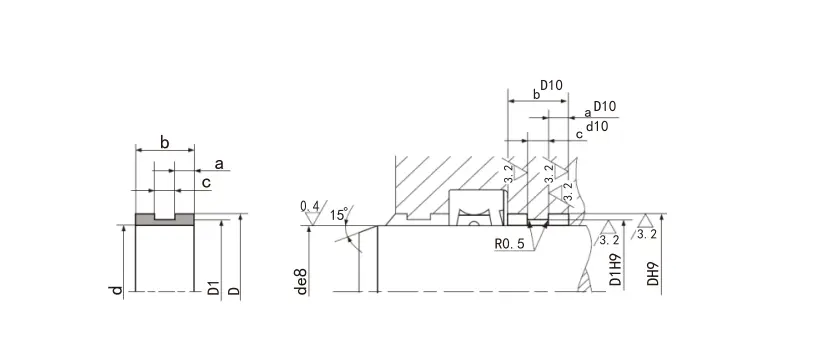

6. Құрылымдық құрылғы:
Ерекшеліктер:
| Улгі | Ойық ені H + 0.2 |
Қалыңдық Т-0.05 |
Қалыңдығы т Т-0.05 |
Қалыңдық Т-0.05 |
Қалыңдық Т-0.05 |
Қалыңдық Т-0.05 |
| RC1081 / 1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081 / 1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081 / 1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081 / 1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081 / 1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| ЕСКЕРТПЕ: Boldfore сериялары жиі қолданылатын сериялар. Егер талап етілетін өнім осы кестеде болмаса, бізге хабарласыңыз. | ||||||

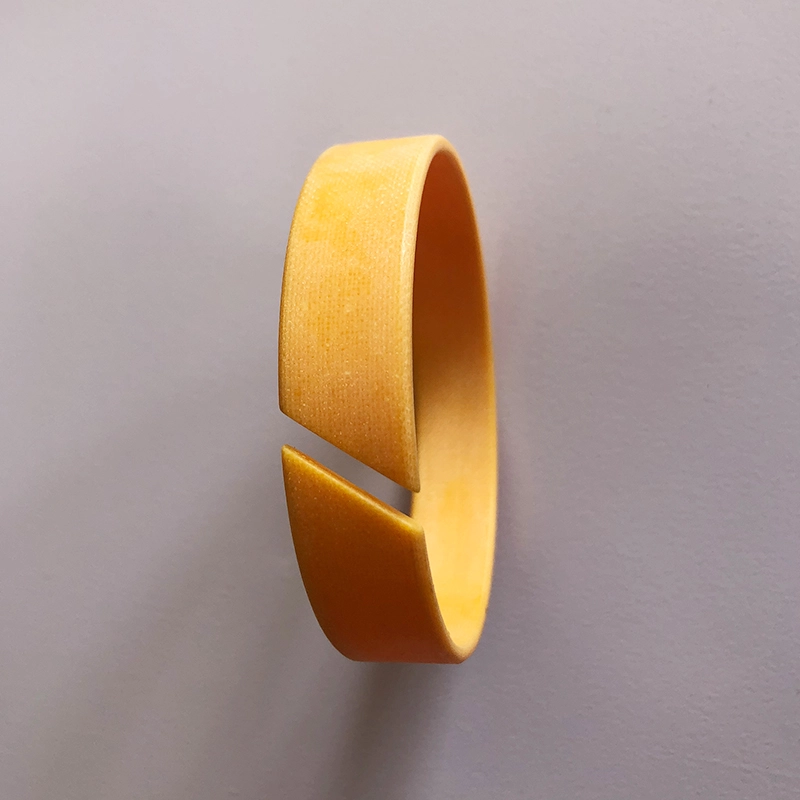

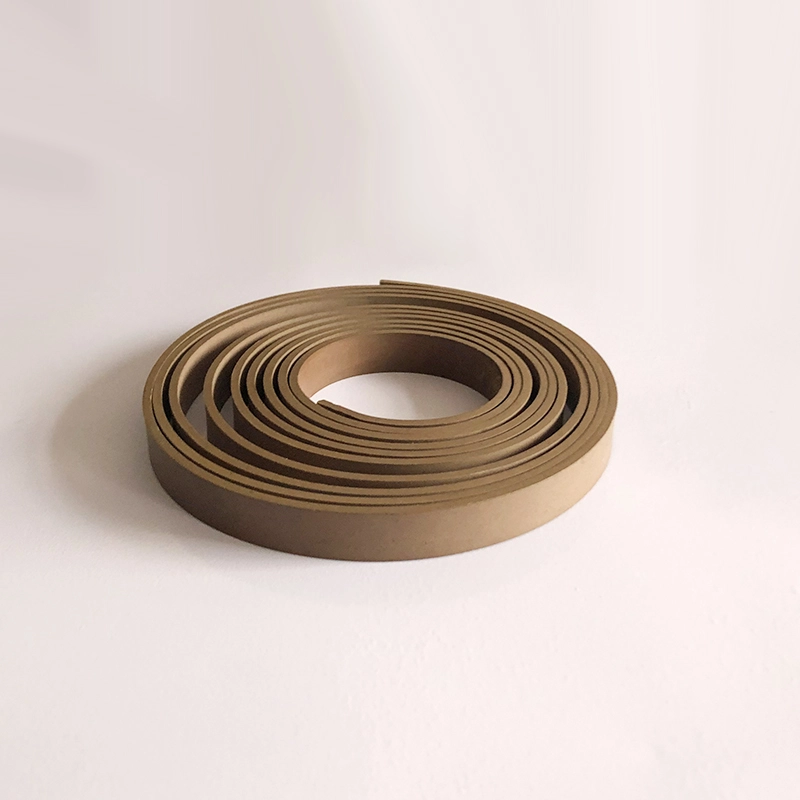

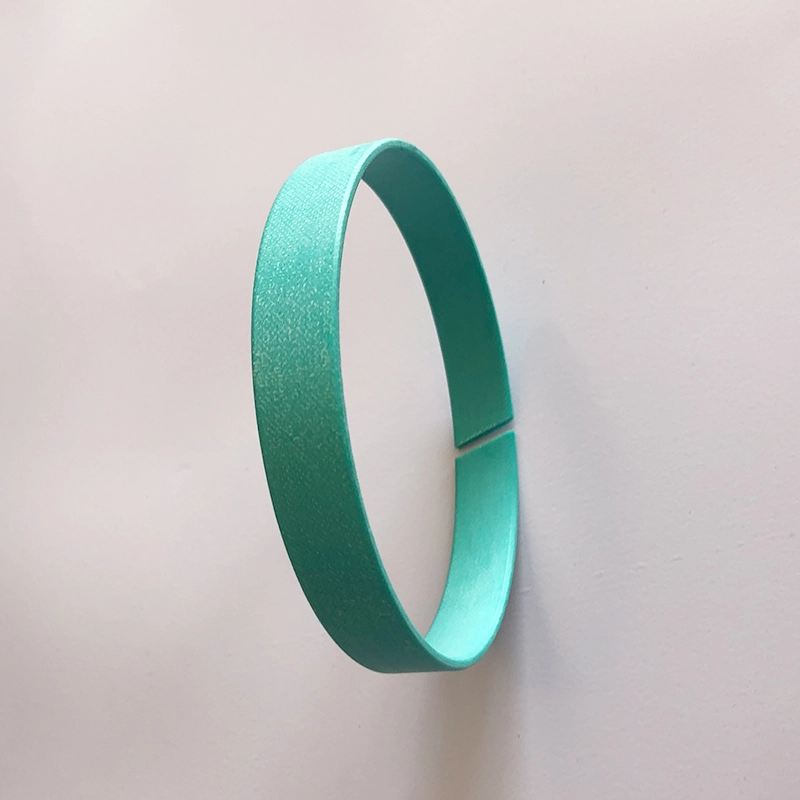

Шығарылған фенолдық қолдау сақинасы (белдеу)
Сақиналар гидравликалық цилиндрлердің маңызды компоненттері болып табылады. Сырғылық сақиналық тығыздағыштар мен әлемдегі жұмсақ подшипниктер конструкцияларының дамуына бейімделу үшін, біздің компания біздің компания мата күшейтілген фенолдық қолдау сақиналарын (белдеулер) сәтті игерді. Нақты пайдалану жылдарында бұл өнім ұқсас шетелдік өнімдердің сапасына қол жеткізгенін немесе асып кеткенін көрсетті және пайдаланушылар кеңінен мақтауға тұрарлық. 1-ден 4-ке дейінгі кестелер - бұл біздің компания шығаратын сақиналар (белдеулер) жұмыс кестелері.
| Үлгі көзі | Сақиналы сақинаның қалыңдығы (мм) | Сығымдау күші (MPA) | Майсыз салмақ салмағын өзгерту гидравликалық майы (70 ± 2 ℃ * 24H) | Бұру күші (MPA) | Интерлайлерді адгезия (кН / м) |
| Сән + Шамба | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| Біздің өнімдер | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (графитпен) | 390 | 0.63 | 36.4 | 2.08 |
| Үлгі әртүрлілік | Біздің өнімдер | Оржо Шамасы келу ① | DurAtec900 ① | Turcite47 ② | Mt64 / 5b | Нокат (Жапон) | Пом өзгертілді Полиоксиметилен | Мысық (АҚШ) | |
| Өлшенген мән | Қажетті көрсеткіштер | ||||||||
| Сығымдау күші (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| Үлгі әртүрлілік | Біздің өнімдер | Оржо Шамасы келу ① | DurAtec900 ① | Turcite47 ② | Mt64 / 5b | Нокат (Жапон) | Пом өзгертілді Полиоксиметилен | Мысық (АҚШ) | |
| Өлшенген мән | Қажетті көрсеткіштер | ||||||||
| Сығымдау күші (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| Бір блокқа жүктеме Контактінің ұзындығы W (N / MM) | Hertz Contact Relay (n / mm2) | Үйкеліс коэффициенті | |||
| Құрғақ үйкеліс күйі | Май тамшылауды майлау күйі | ||||
| Біздің өнімдер | Орхот тлг | Біздің өнімдер | Орхот тлг | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |

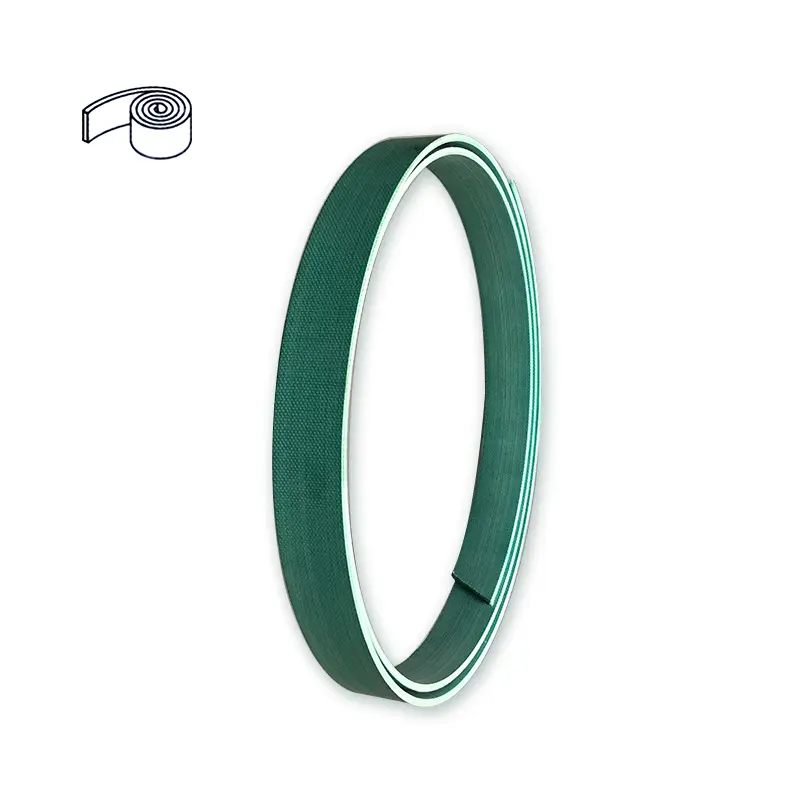

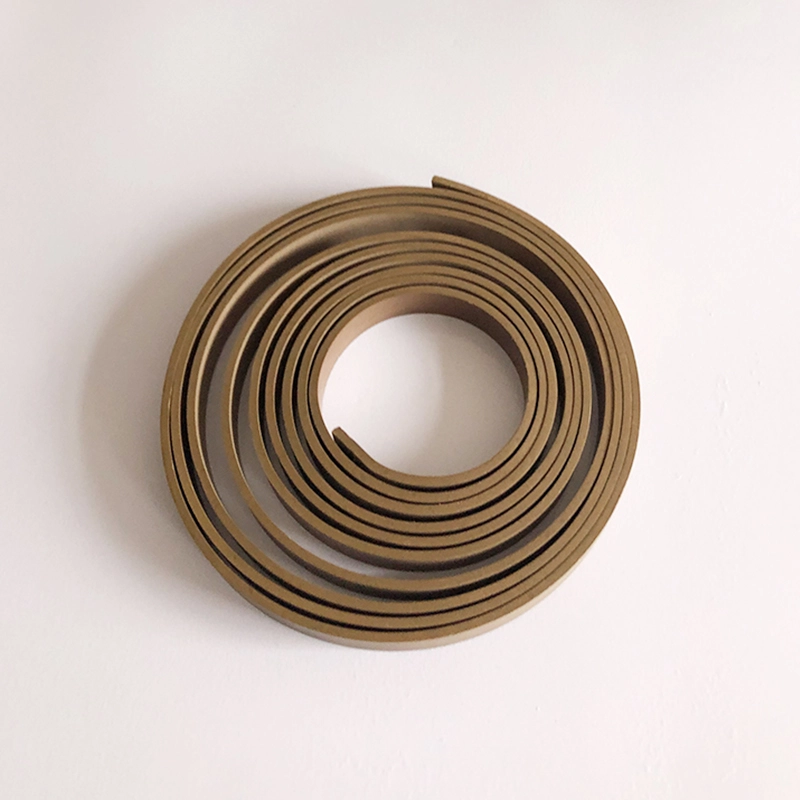

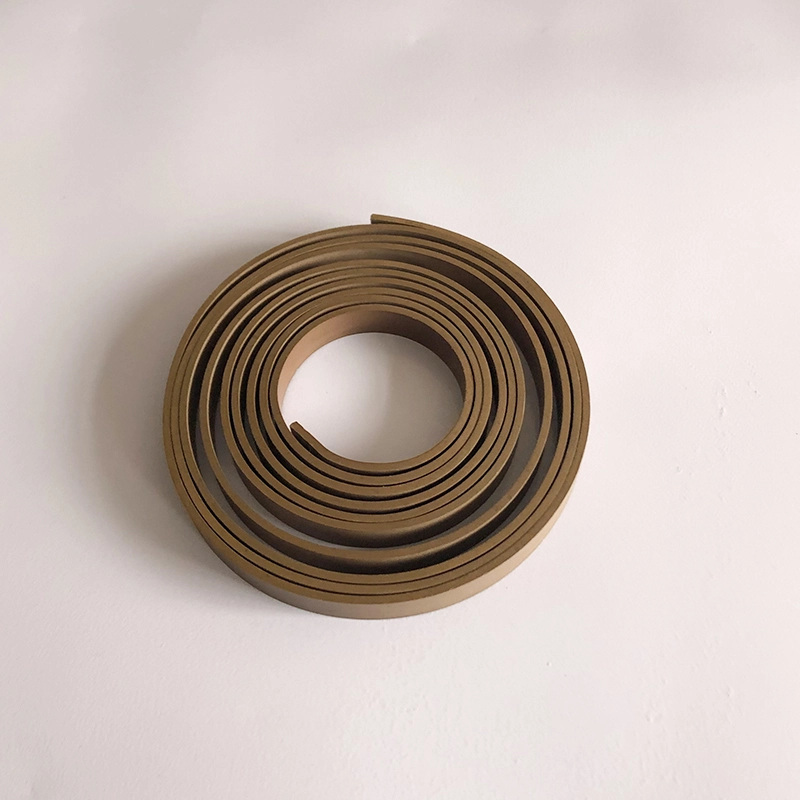

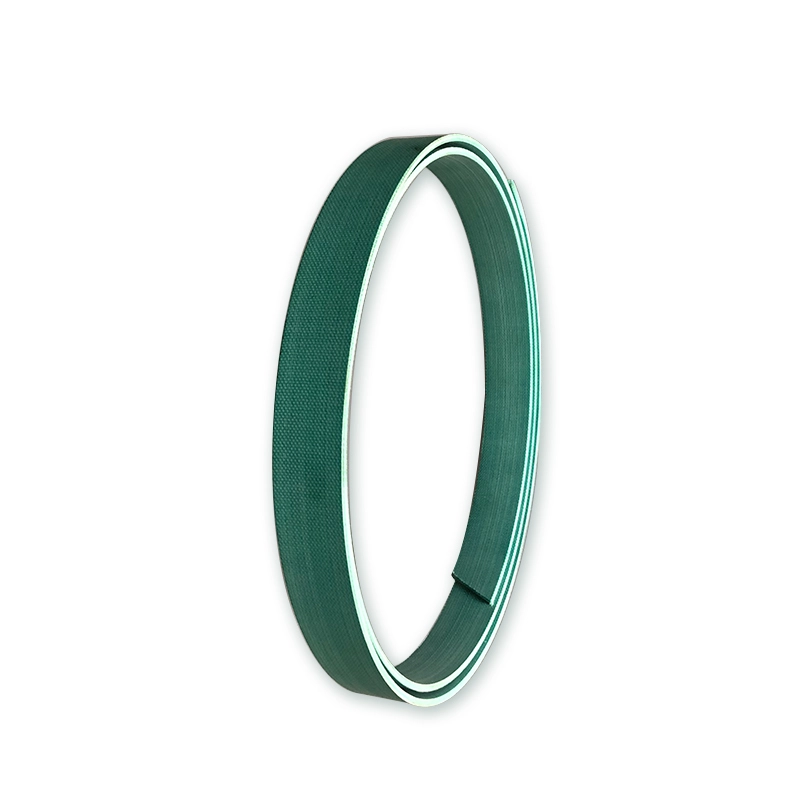

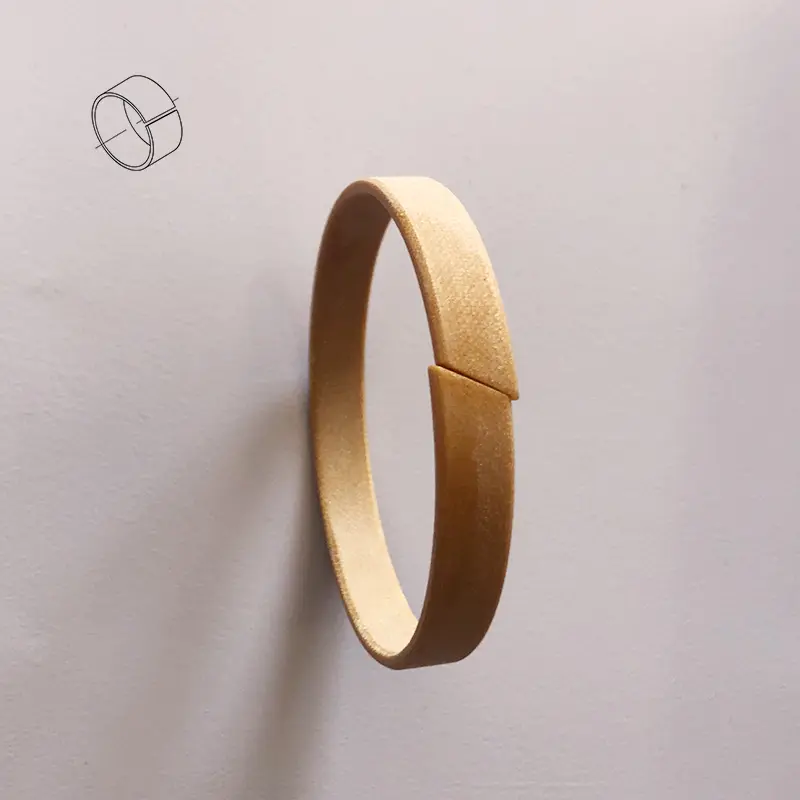

| PTFE тозуға төзімді белбеу (сақина) | |
| Материал | Ptfe + қола |
| Жабдықтау | Орам (әдетте шамамен 20 метр / орама) немесе қажетті ұзындыққа кесіңіз |
| Артықшылықтары | 1. Төмен үйкеліс, сойылмайды және тістеуге болмайды; |
| 2. Жетілдірілген майлаусыз жақсы жұмыс істей алады; | |
| 3. Түрлі бұқаралық ақпарат құралдарына, жақсы химиялық тұрақтылыққа төзімді; | |
| 4. Қатты заттарды киюге бола алады, герокқа төзімді сақинаға, цилиндр мен тығыздағыштарды төмендететін қатты заттарды азайта алады, ал ауыр заттарды тырнап, қатты жүктеме жағдайларында бірнеше тозуға төзімді сақиналар қолданыңыз; | |
| 5 | |
| 6. Өлшемнің шектеулерін емес, үлкен диаметрлі жағдайларда қолдануға болады. | |
| Температура | -60 ~ + 200 ℃ |
| Максималды жылдамдық | 15м / с |
| Максималды экструзия күші | 15N / MM2 (20 °) |
| 7.5N / MM2 (80 °) | |
| 5N / MM2 (120 °) | |

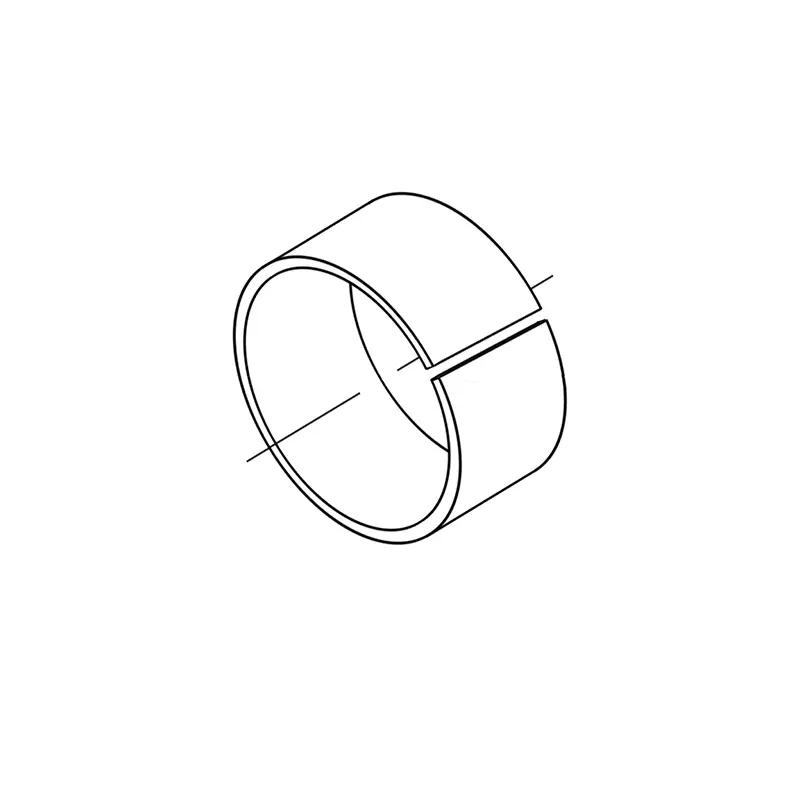

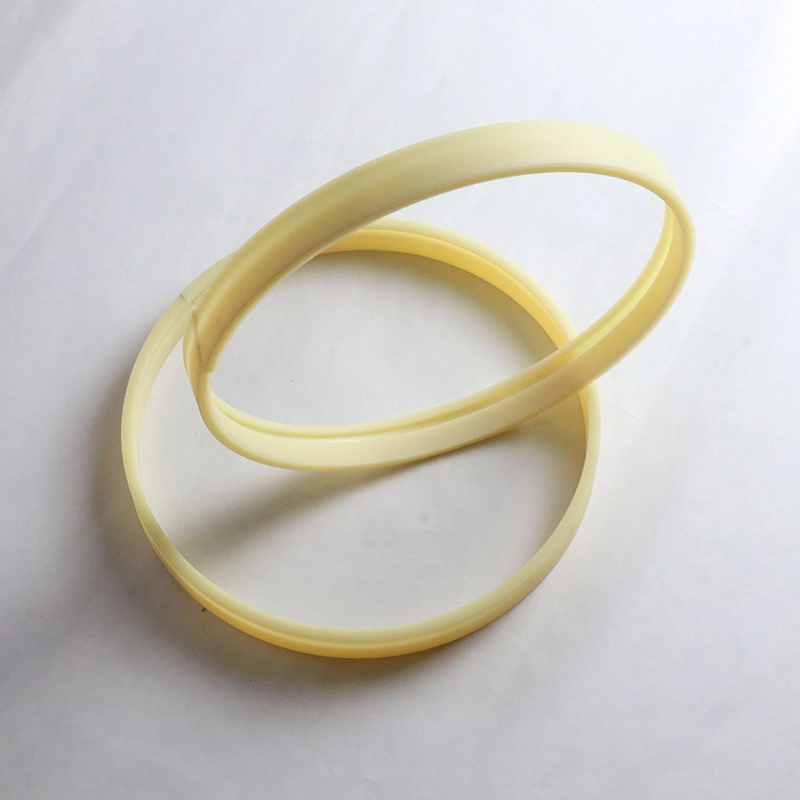

RCS Piston Rod үшін металл емес бағыттаушы сақиналар
RCT Piston үшін металл емес бағыттау сақинасы
Гидравликалық цилиндрде жұмыс істейтін поршень немесе поршеньдер үшін, тозу сақинасы дәл бағытталған әсерге ие және радиалды күштерді сіңіре алады. Сонымен бірге, сақина гидравликалық цилиндрге сырғытпалы бөліктердің металл жанасуын болдырмауға болады. Металл тозу сақиналарымен салыстырғанда, металл емес сақиналарда көптеген артықшылықтар бар. Олардың ішінде теміржолды фенолалық және PTFE нұсқаулық сақиналары сайтты кесу және пайдалануға дайын түрінде қол жетімді.
1. Жақсы тозуға төзімділік
2. металлдан металлмен байланыс орнатыңыз
3. Механикалық дірілді басуы мүмкін
4. Тозу сақинасының орталық әсеріне байланысты үлкен радиалды тазартуға рұқсат етіледі
5. Қарапайым ойық, оңай орнатуға болады
6. Жоғарыда көрсетілген артықшылықтар негізінде техникалық қызмет көрсету құны, ол кеңінен қолданылады
Материалдар:
1
2. ПОМ-нің көп пом немесе нейлоны және оның модификацияланған материалдар
3. формальдегид шайин + арматураланған талшық жүйкесі
Әр түрлі материалдардың жүктеме қабілеттілігінің салыстыру кестесі (анықтама)
| Материалдар | Жүктеме сыйымдылығы MAX (N / MM2) |
| PTFE толтырылған мыс ұнтағы | 15 (20 ° C); 7.5 (80 ° C); 5 (120 ° C) |
| Фенолдық матамен | 90 (60 ° C); 40 (80 ° C) |
| Полиоксиметилен немесе нейлон | 25 (60 ° C); 15 (80 ° C) |
| Полиоксиметилен немесе нейлон толтырылған | 40 (60 ° C); 30 (80 ° C) |
| Тегістік | Rtmax (мкм) | RA (мкм) |
| Жылжымалы беті | ≤2.5 | 0.05-0.3 |
| Астыңғы | ≤10 | ≤2 |
| Ойық жағы | ≤15 | ≤3 |

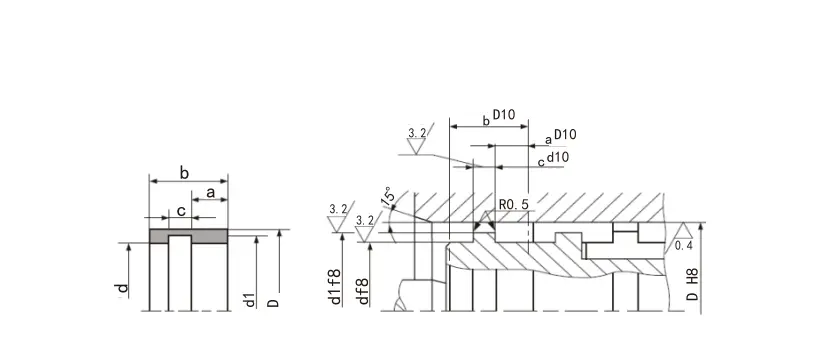

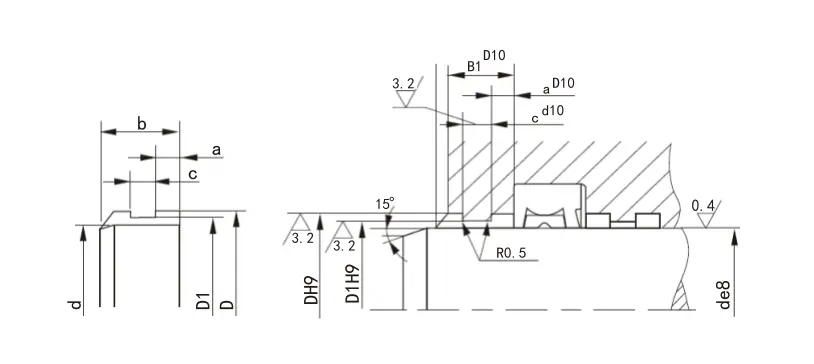

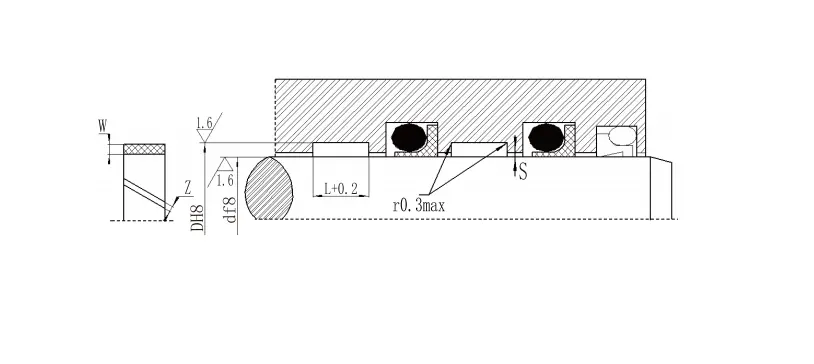

Piston Rod Guid Ground Ring Specification Series
| Диаметрі | Төменгі диаметрі | Ойық ені | Қалыңдық | Тесік |
|
Диаметрі | Төменгі диаметрі | Ойық ені | Қалыңдық | Тесік |
| D F8 / H9 | D H8 | L+0.2 | W | Z | D F8 / H9 | D H8 | L+0.2 | W | Z | |
| 8-20 | D + 3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | D + 5 | 25 | 2.5 | 8-33 | |
| 10-50 | D + 3.1 | 4 | 1.55 | 1-3 | 1000-4200 | D + 5 | 25 | 2.5 | 33-134 | |
| 15-140 | D + 5 | 5.6 | 2.5 | 2-5 | 280-999.9 | D + 8 | 25 | 4 | 10-33 | |
| 20-220 | D + 5 | 9.7 | 2.5 | 2-9 | 1000-2200 | D + 8 | 25 | 4 | 33-70 | |
| 80-400 | D + 5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
| RCSF-1 өзін-өзі майлауға арналған бағыттаушы қоңыраулардың параметрлері | |||||||
| Параметрлер | RCSF-1 | RCSF-1D | RCSF-1B | RCSF-1S | |||
| Қорғасынсыз бұталар | Гидравликалық арнайы жең | Қола негізі | Тот баспайтын болаттан жасалған коррозияға төзімді жең | ||||
 |
 |
 |
 |
||||
| Максималды мойынтірек қысымы (динамикалық) | 140N / MM² | 140N / MM² | 140N / MM² | 140N / MM² | |||
| Мойынтіректердің максималды қысымы (статикалық) | 250N / MM² | 250N / MM² | 250N / MM² | 250N / MM² | |||
| Тербелмелі қозғалыс | 60n / mm² | 60n / mm² | 60n / mm² | 60n / mm² | |||
| Максималды жылжымалы жылдамдық (майды майлау) | <2м / с | <2м / с | <2м / с | <2м / с | |||
| ҚХР коэффициенті мк | Құрғақ үйкеліс | 0.04 ~ 0.2 | 0.04 ~ 0.18 | 0.03 ~ 0.18 | 0.04 ~ 0.2 | ||
| Майлау | 0,02 ~ 0.08 | 0,02 ~ 0.08 | 0,02 ~ 0.08 | 0,02 ~ 0.08 | |||
| Максималды PV мәні (құрғақ) | 3.6n / mm².m / s | 3.8n / mm².m / s | 4.3n / mm².m / s | 3.6n / mm².m / s | |||
| Максималды ПВ мәні (май) | 30n / mm².m / s | 30n / mm².m / s | 30n / mm².m / s | 30n / mm².m / s | |||
| Жұмыс температурасы | -195 ℃ ~ + 280 ℃ | -195 ℃ ~ + 280 ℃ | -195 ℃ ~ + 280 ℃ | -195 ℃ ~ + 280 ℃ | |||
| Жылу өткізгіштік | 42 Вт / М.К. | 42 Вт / М.К. | 42 Вт / М.К. | 42 Вт / М.К. | |||
| Сызықтық кеңейту коэффициенті | 11 * 10-6/ к | 11 * 10-6/ к | 18 * 10-6/ к | 15 * 10-6/ к | |||
| RCFB типі Қола бағыттаушы қоңыраулар парағының кестесі | |||||||
| Параметр | RCFB090 | RCFB092 | RCFB09G |
|
|||
 |
 |
 |
|
||||
| Тығыздық | 8.9g / cm³ | 8.9g / cm³ | 8.9g / cm³ |
|
|||
| Сығымдау күші | 470N / MM² | 470N / MM² | 470N / MM² |
|
|||
| Жылу өткізгіштік | 60 Вт / М.К. | 60 Вт / М.К. | 58 Вт / М.К. |
|
|||
| Сызықтық кеңейту коэффициенті | 18.5 * 10-6/ к | 18.5 * 10-6/ к | 18.5 * 10-6/ к |
|
|||
| Қаттылық | 90 ~ 120hb | 90 ~ 120hb | 90 ~ 120hb |
|
|||
| Іуу | 55% | 55% | 55% |
|
|||
| Материалдық атау | Cusn8p | Cusn8p | Cusn8p |
|
|||
| Басқа қосымша материалдар | Cusn6.5p | Cusn6.5p | Cusn6.5p |
|
|||
