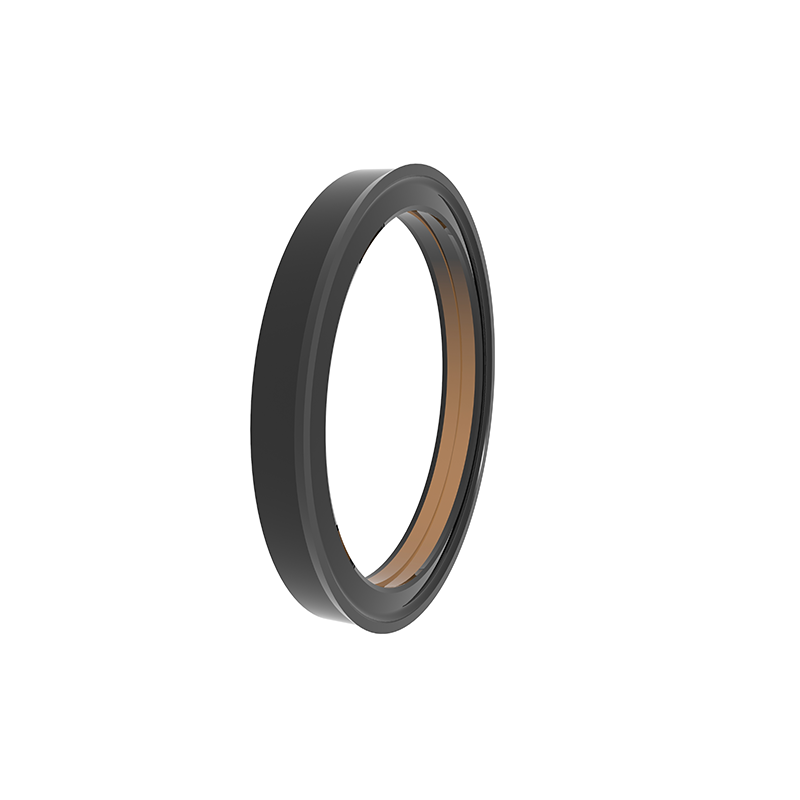

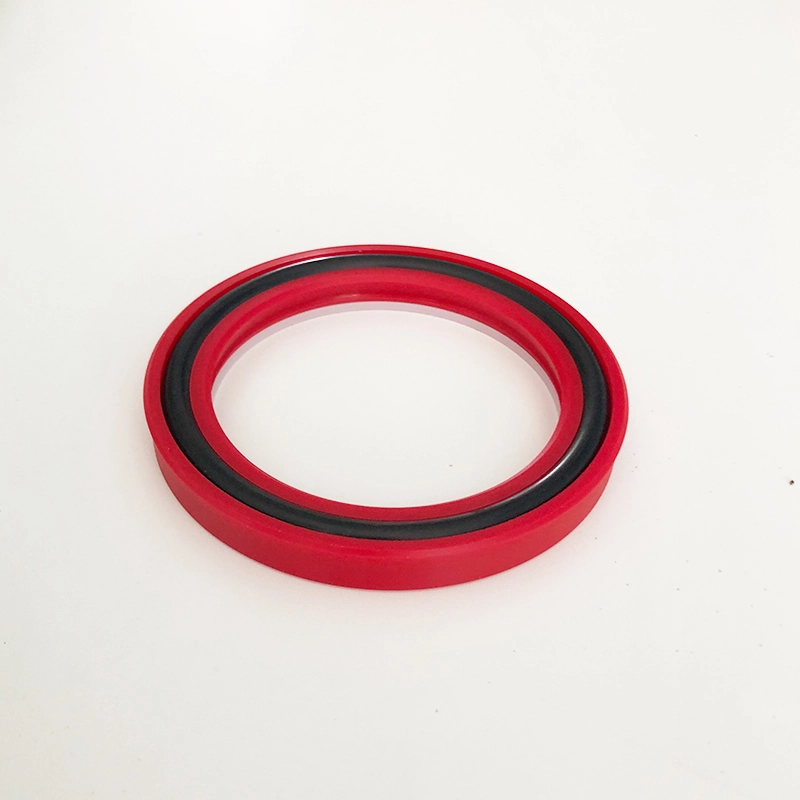

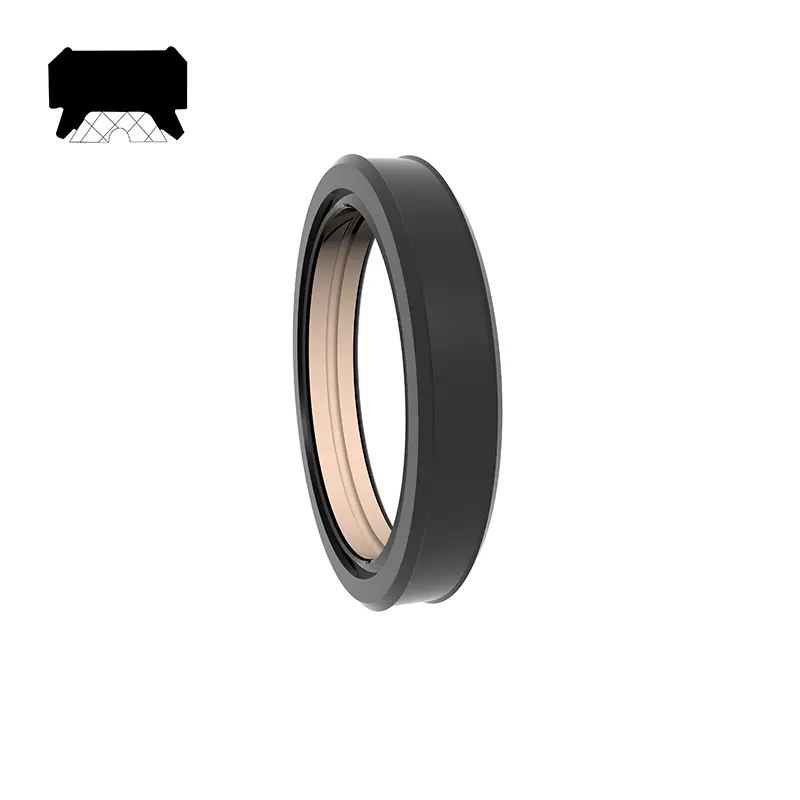

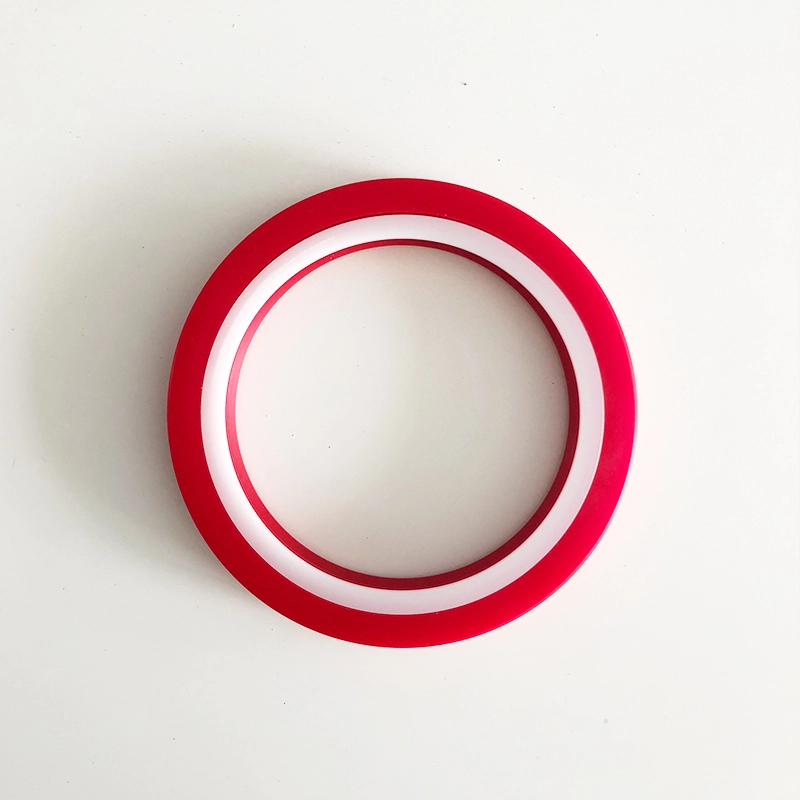

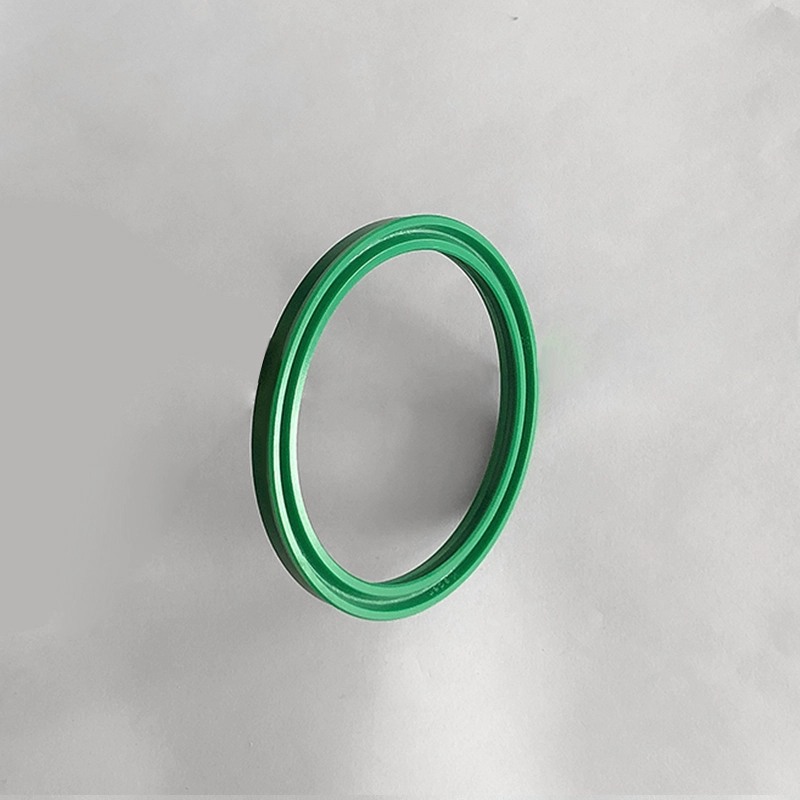

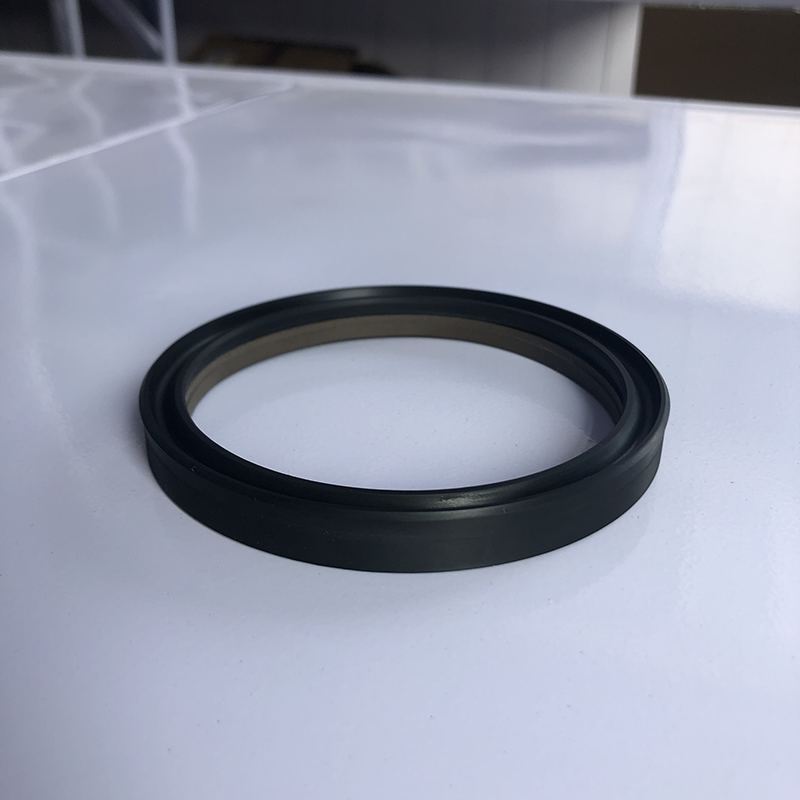

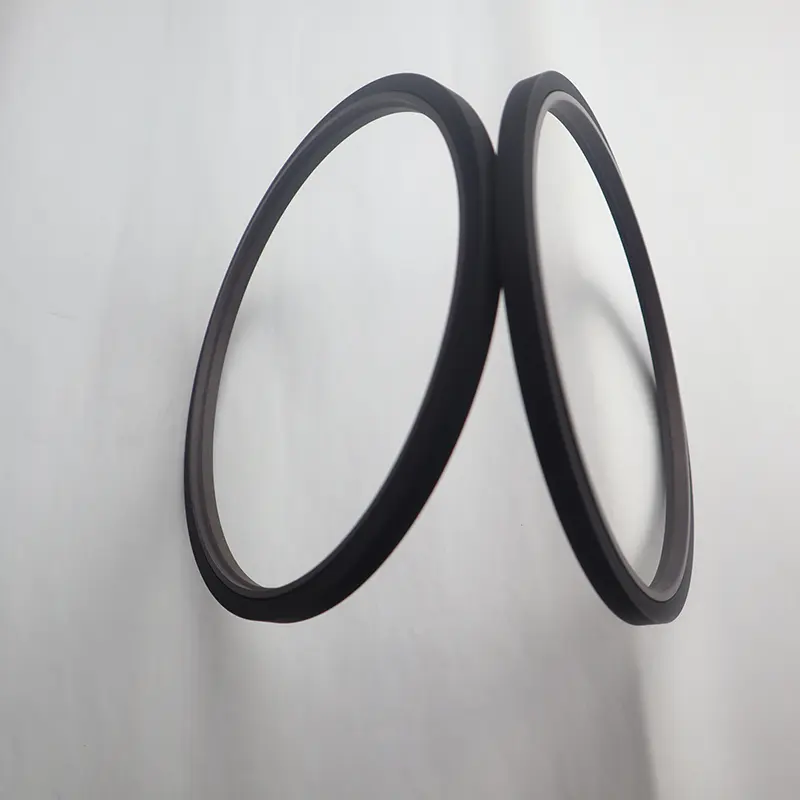

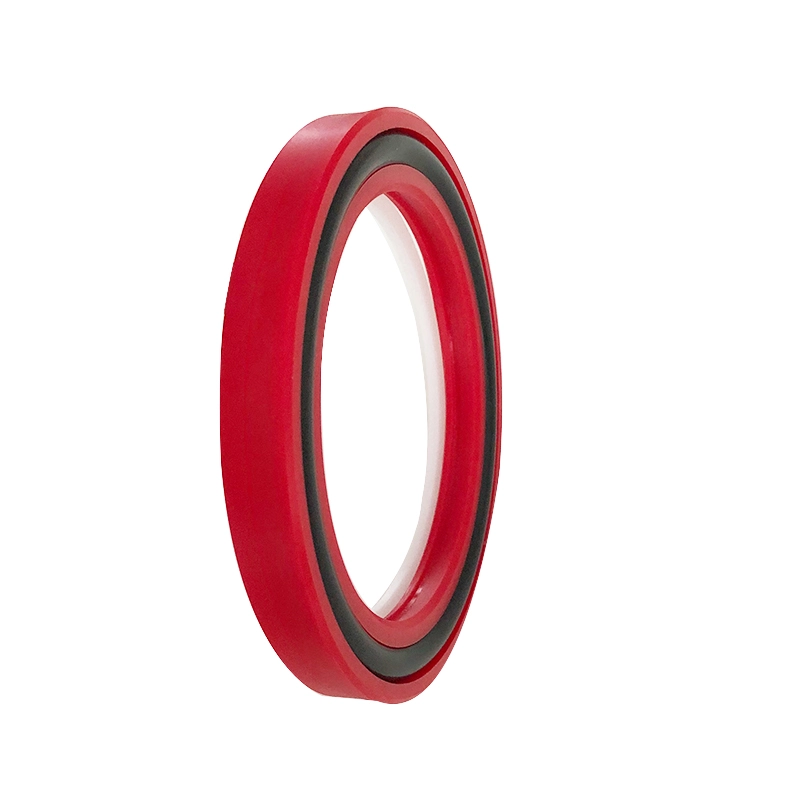

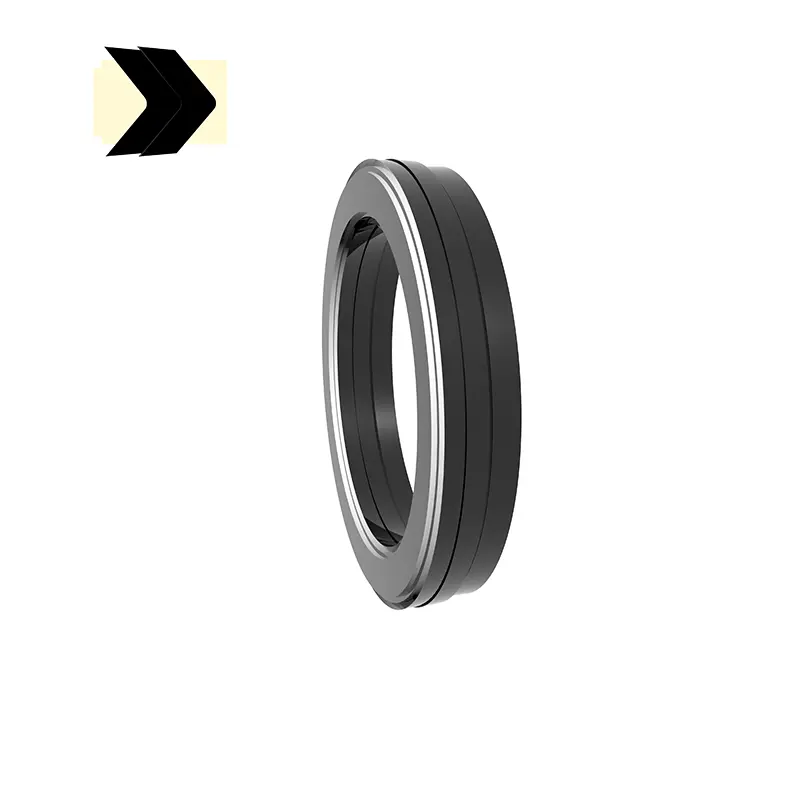

Рухен итбалықтарының пломбалар мен тығыздау материалдарын өндіруде және дамытуда үлкен тәжірибеге ие. Біздің гидравликалық поршеньді таяқшаларымыз түрлі модельдерді қамтиды. Төмендегі толық ақпарат негізінде сізге сәйкес таңдау жасай аласыз немесе неғұрлым қолайлы және жеке герметикалық шешім алу үшін хабарласыңыз.

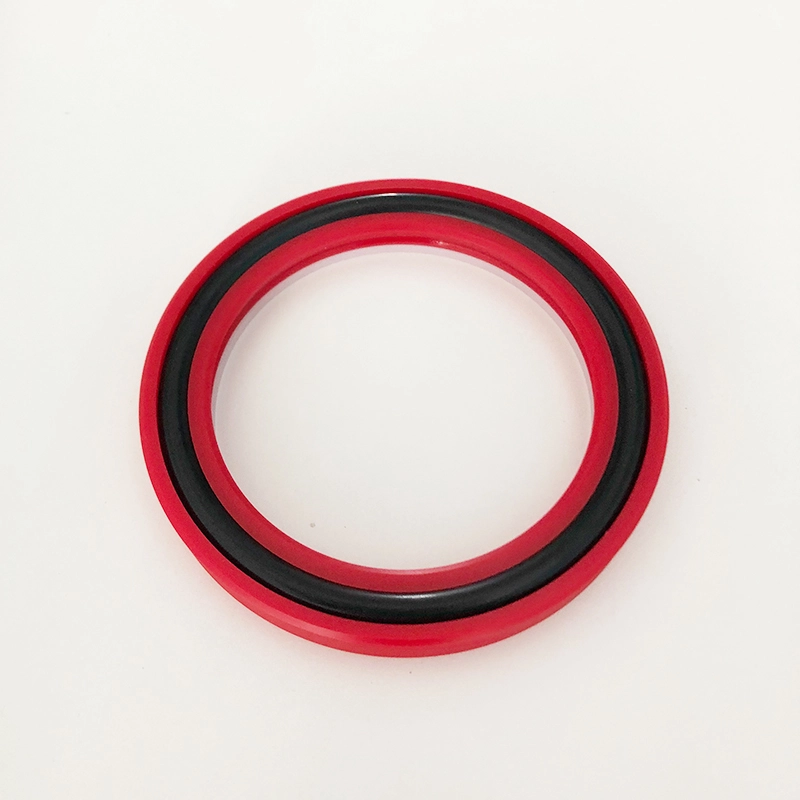

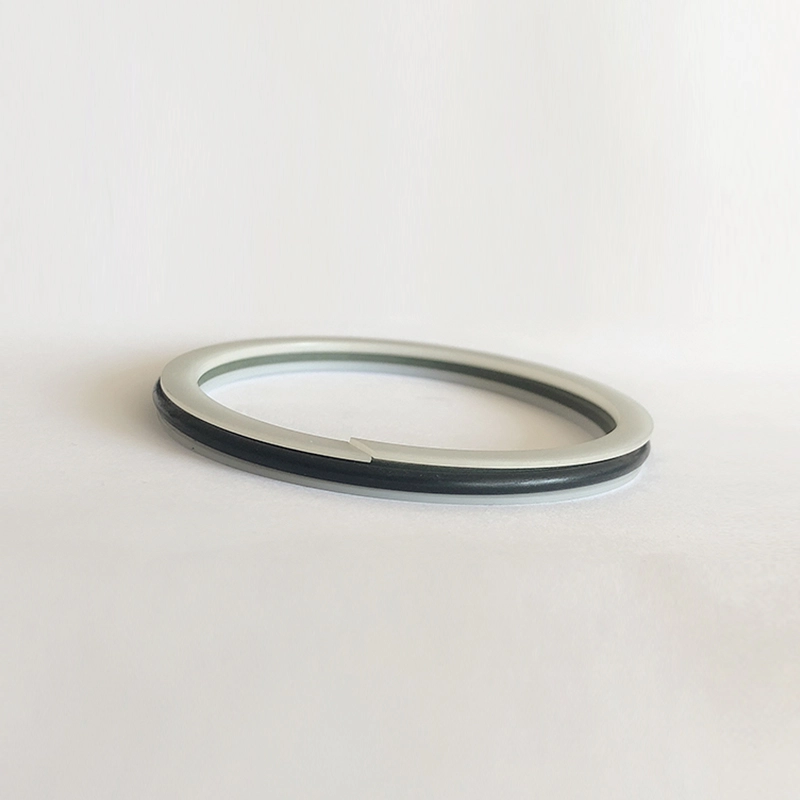

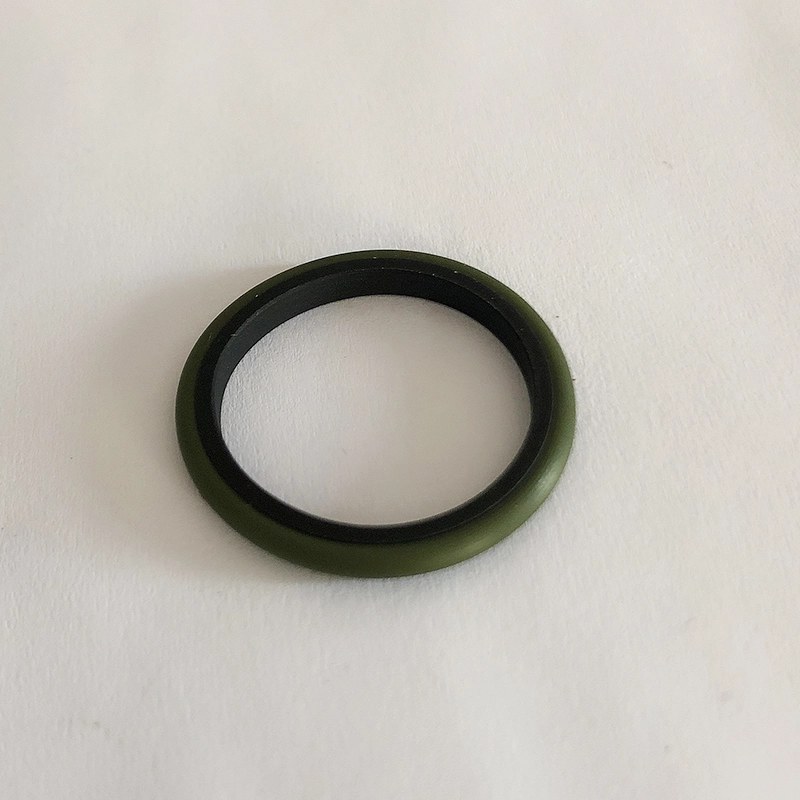

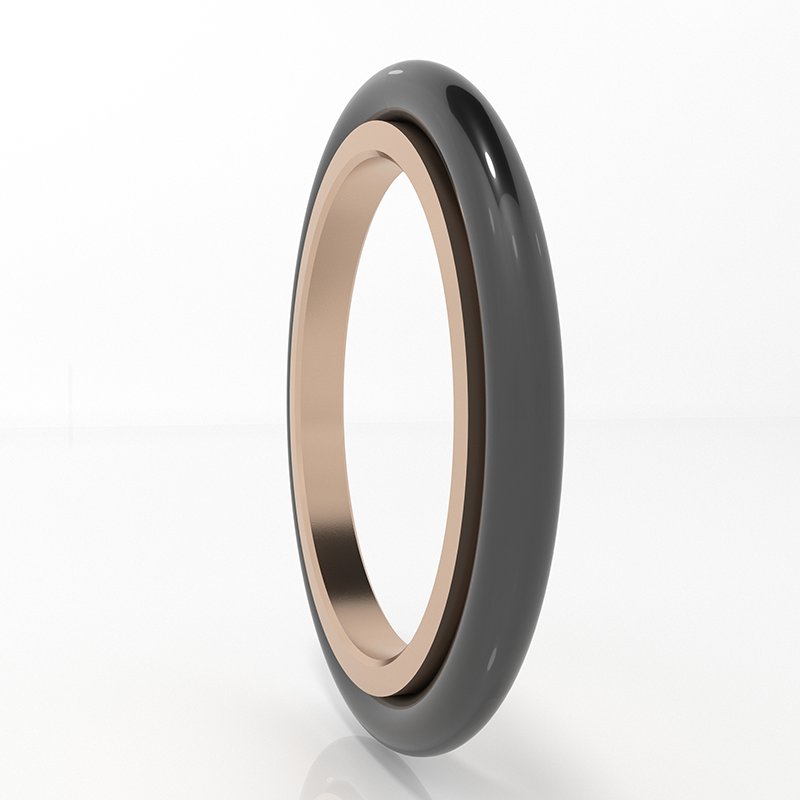

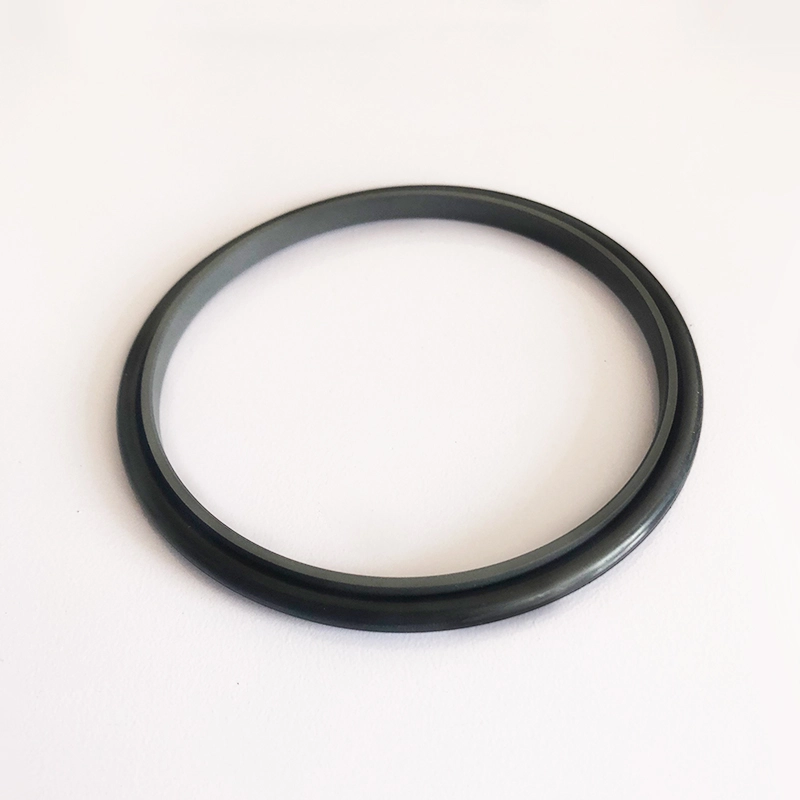

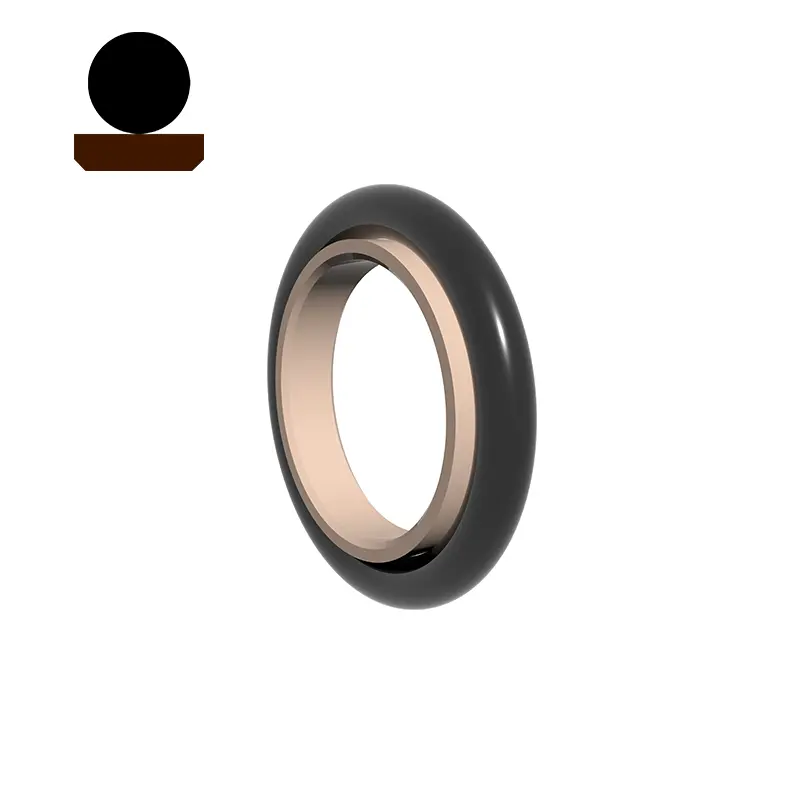

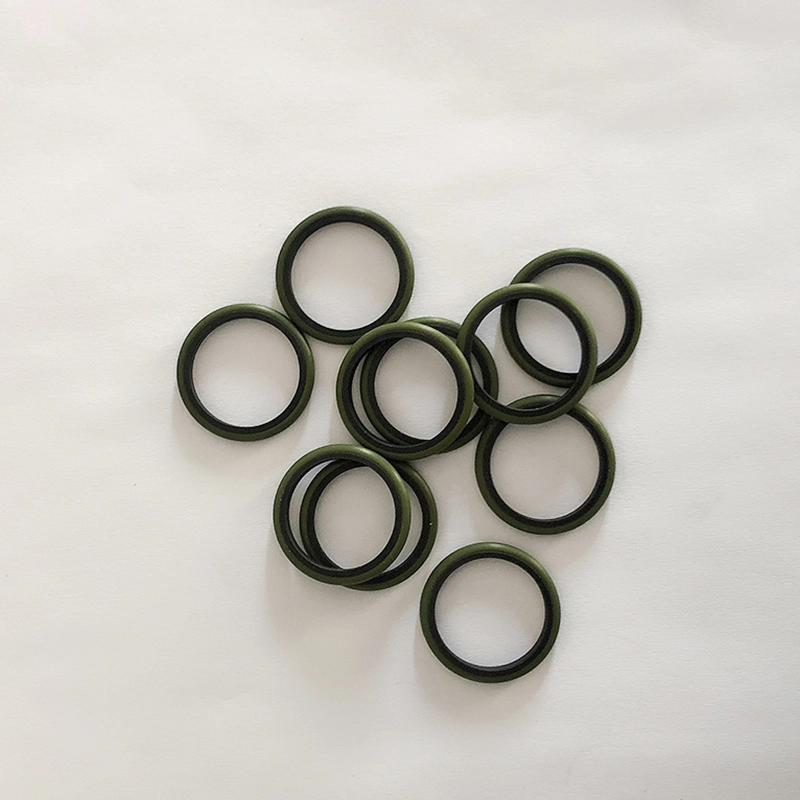

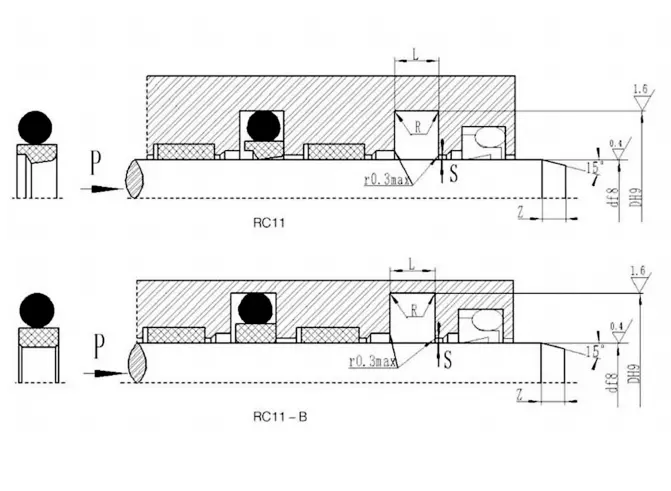

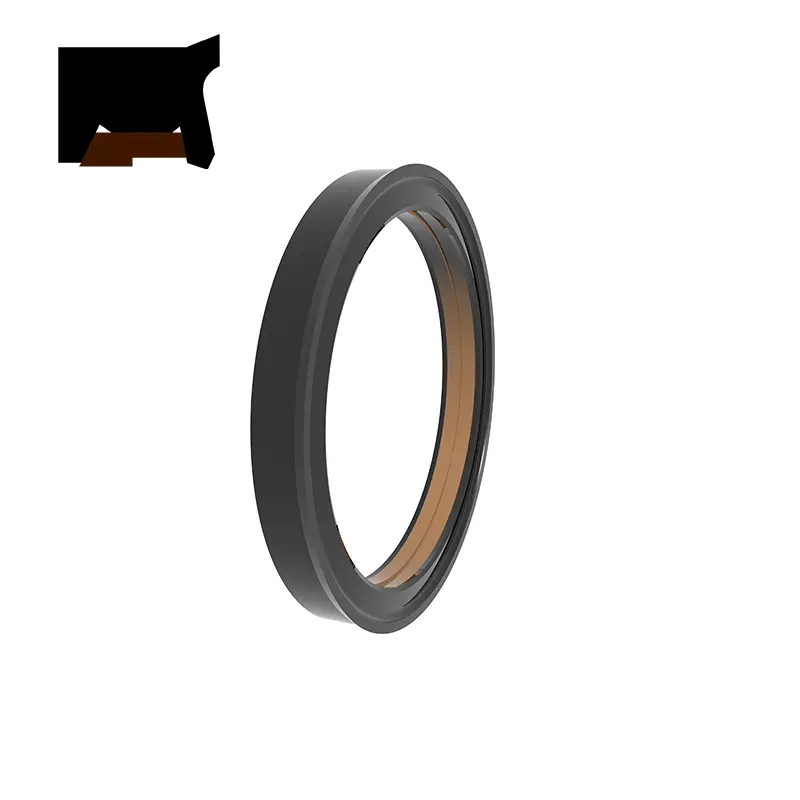

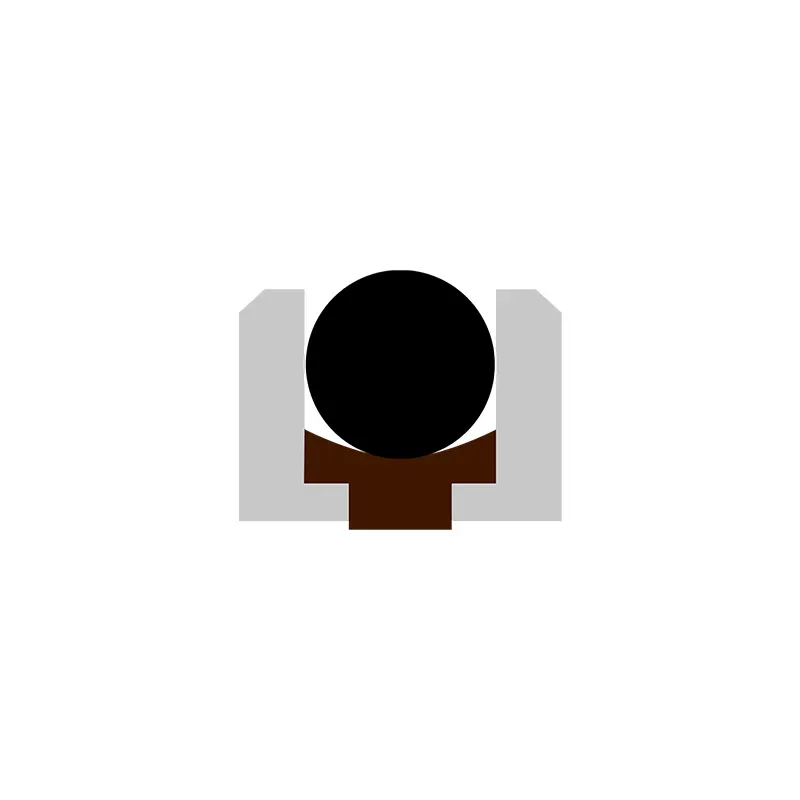

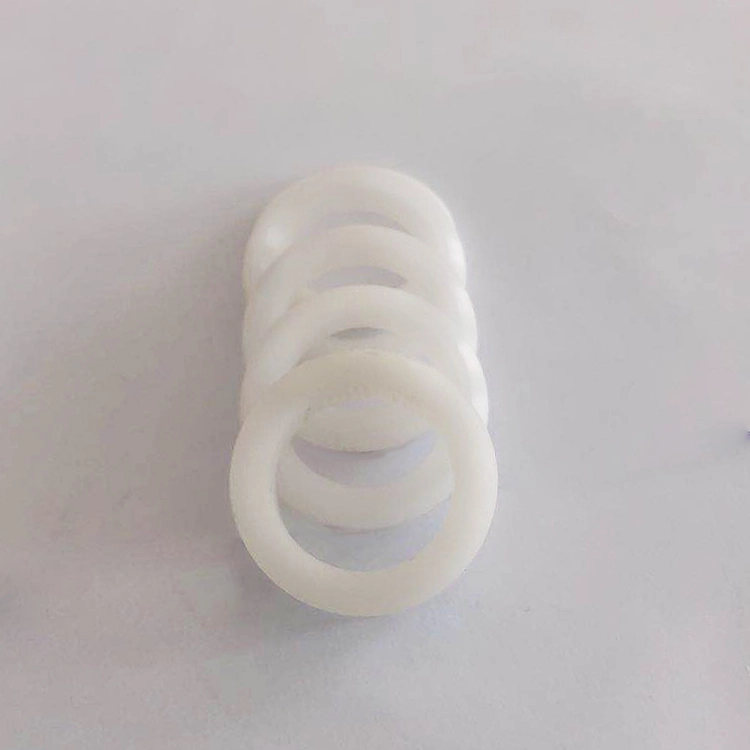

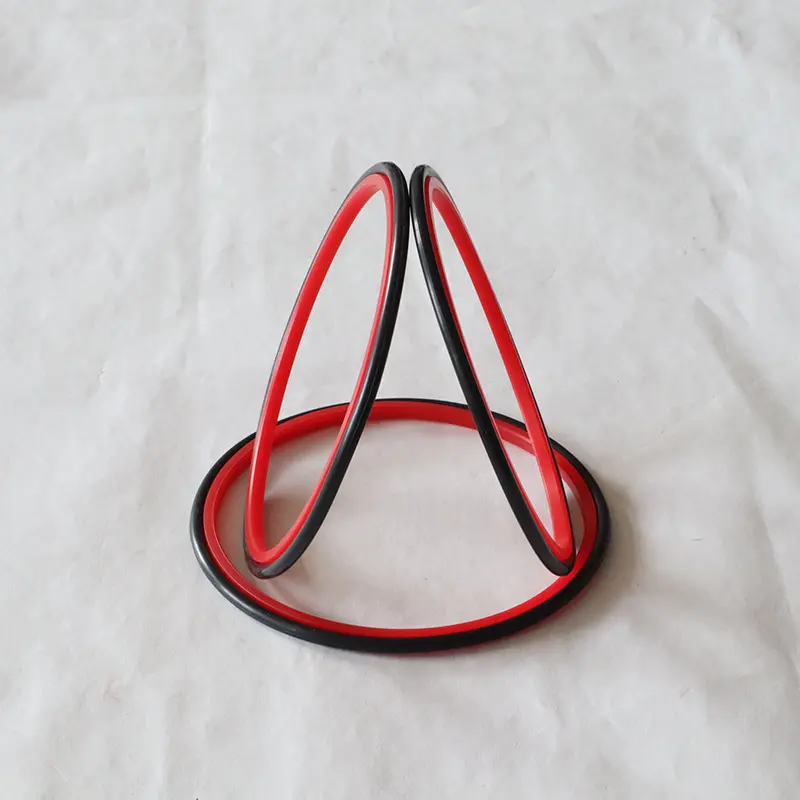

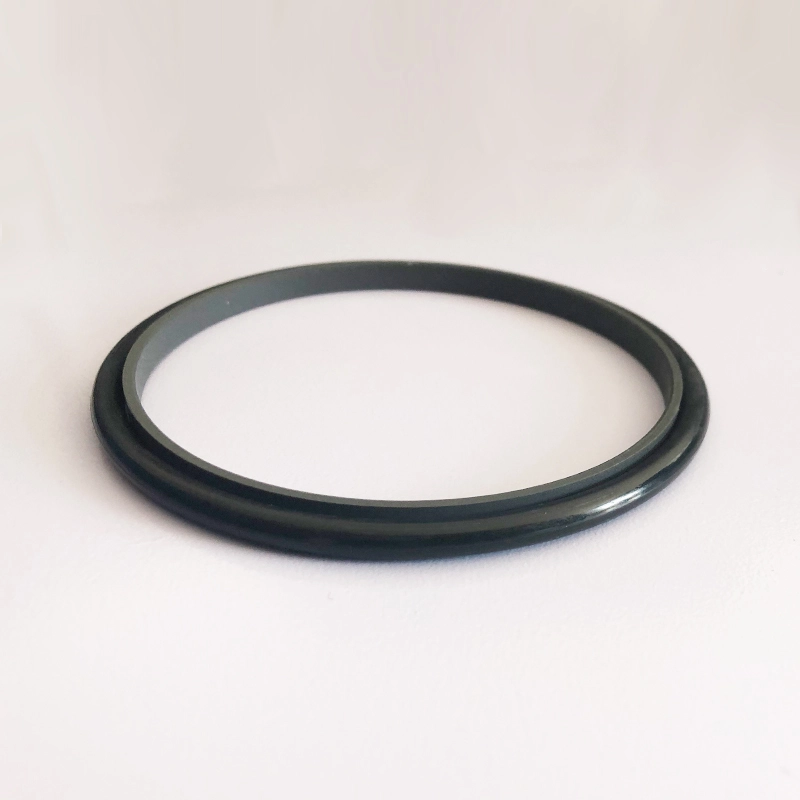

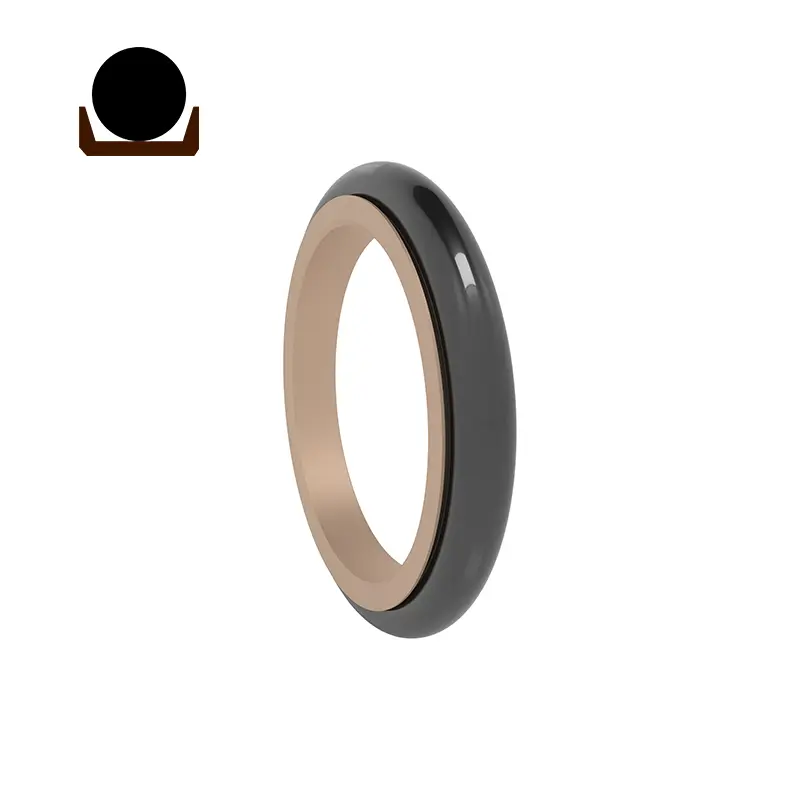

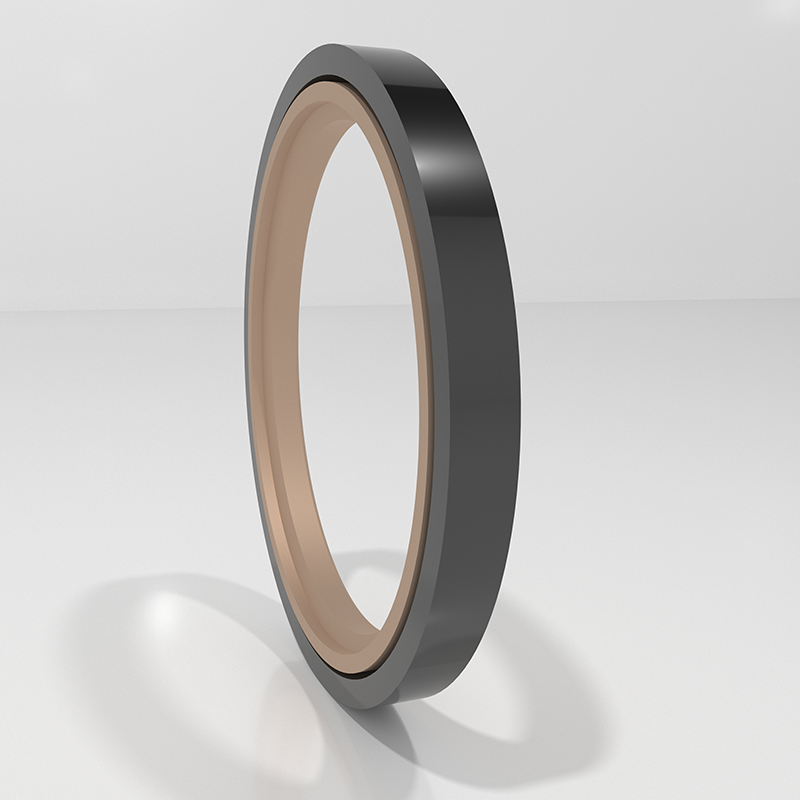

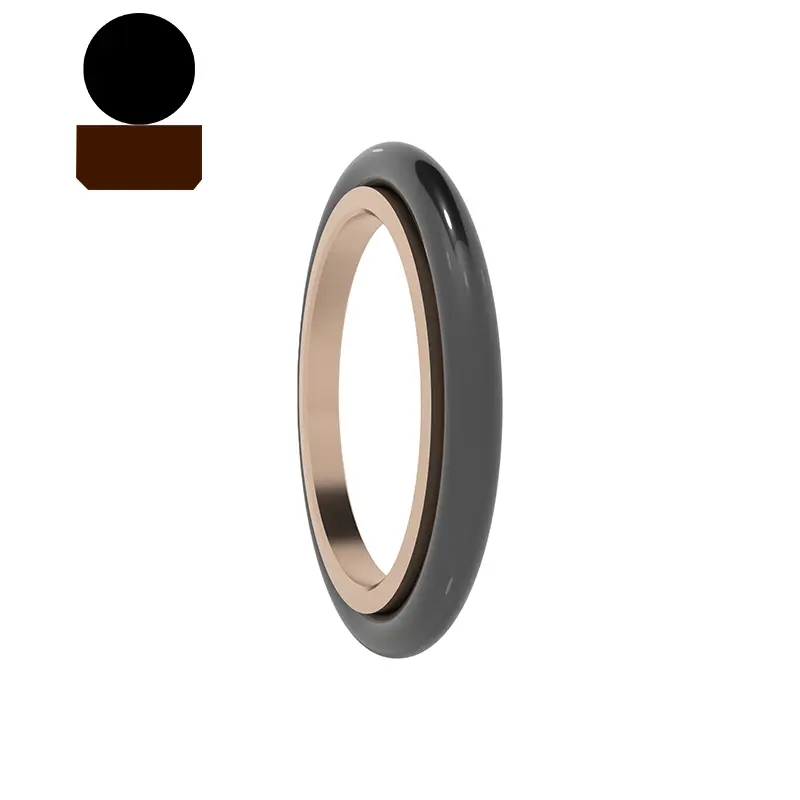

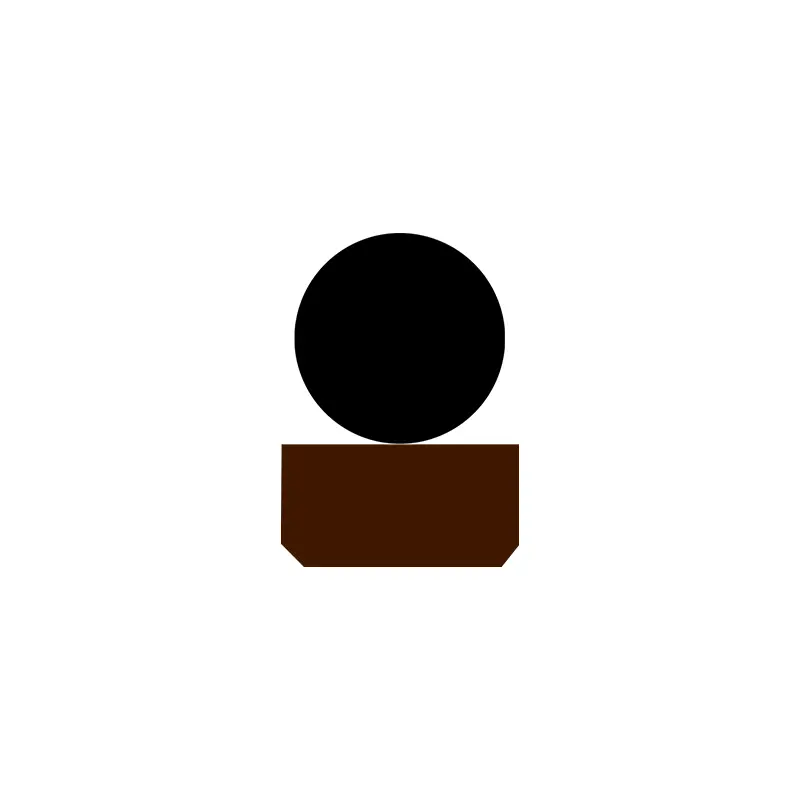

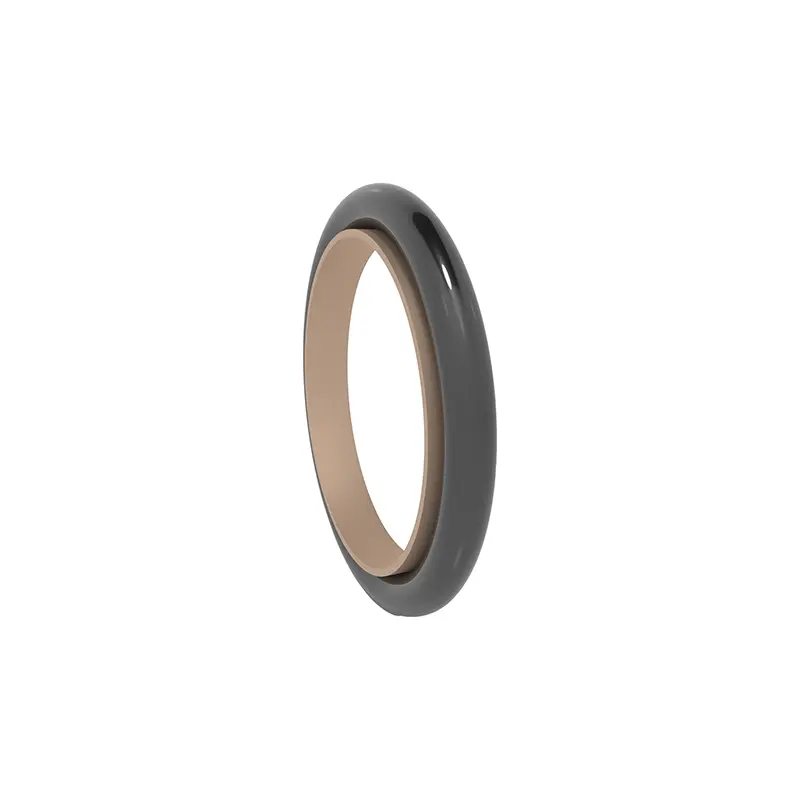

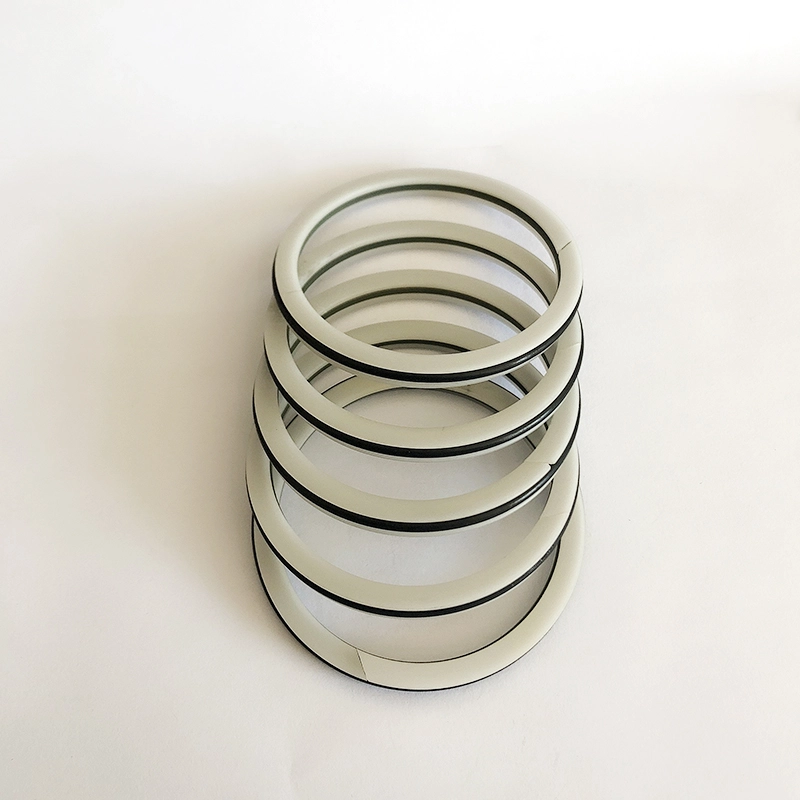

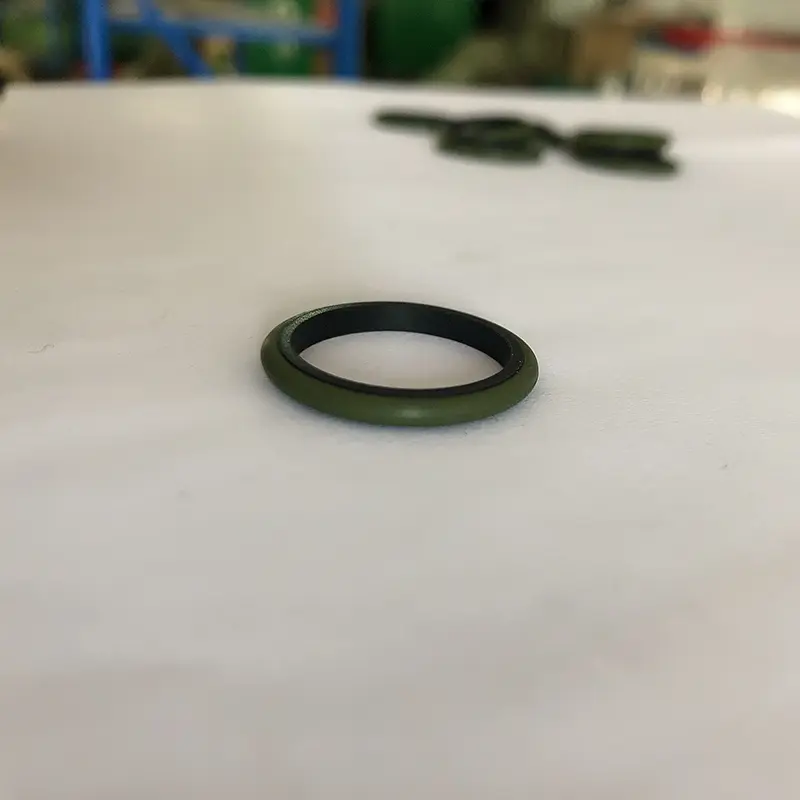

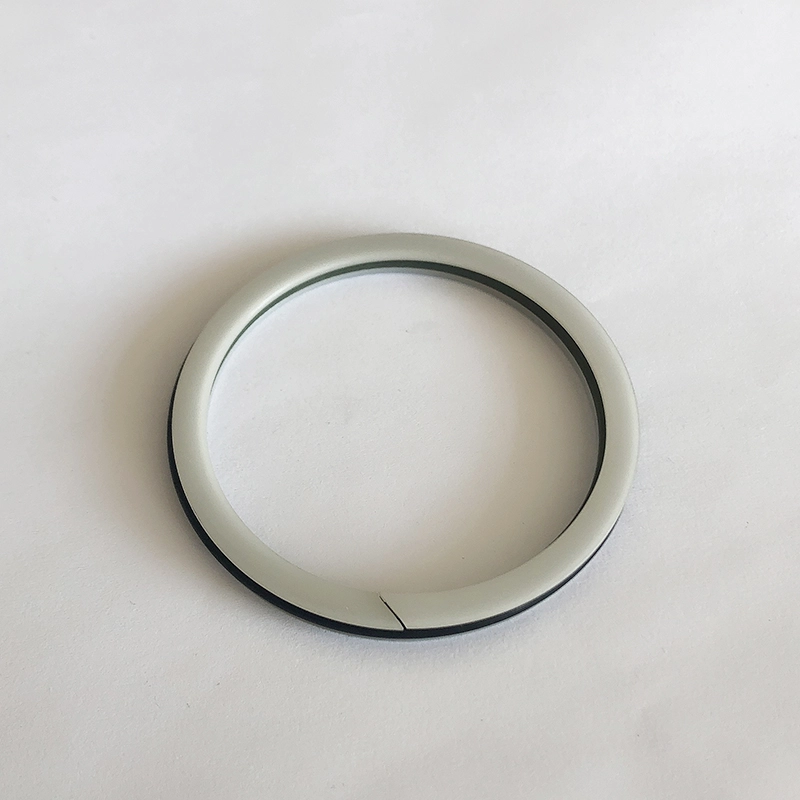

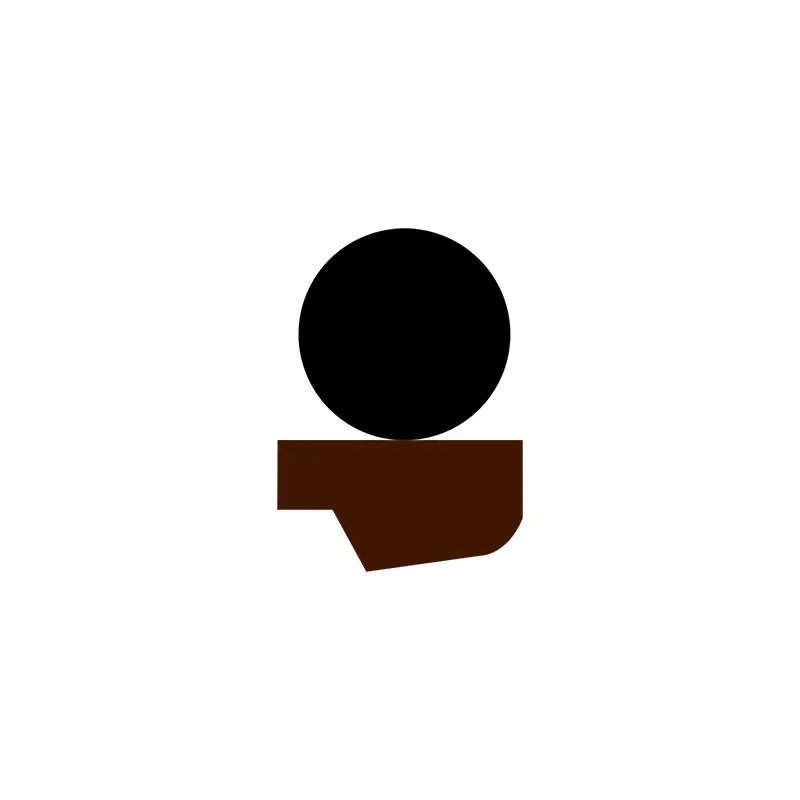

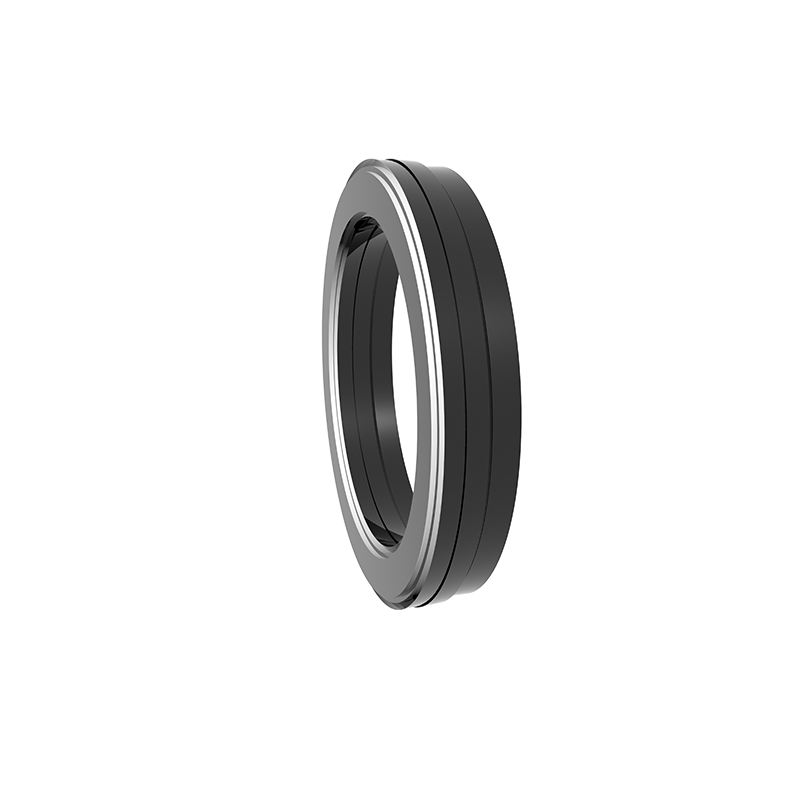

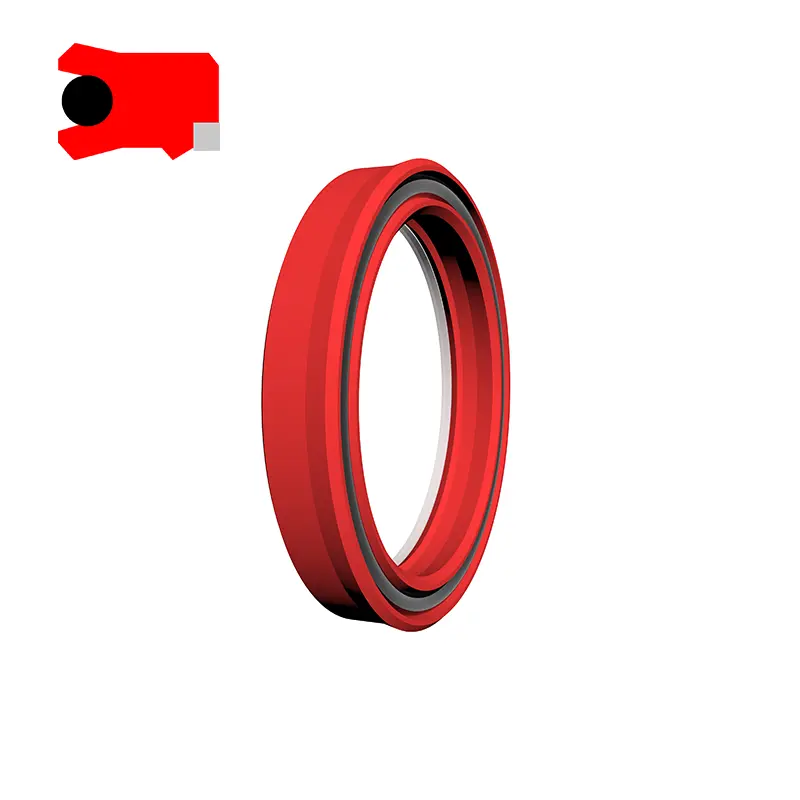

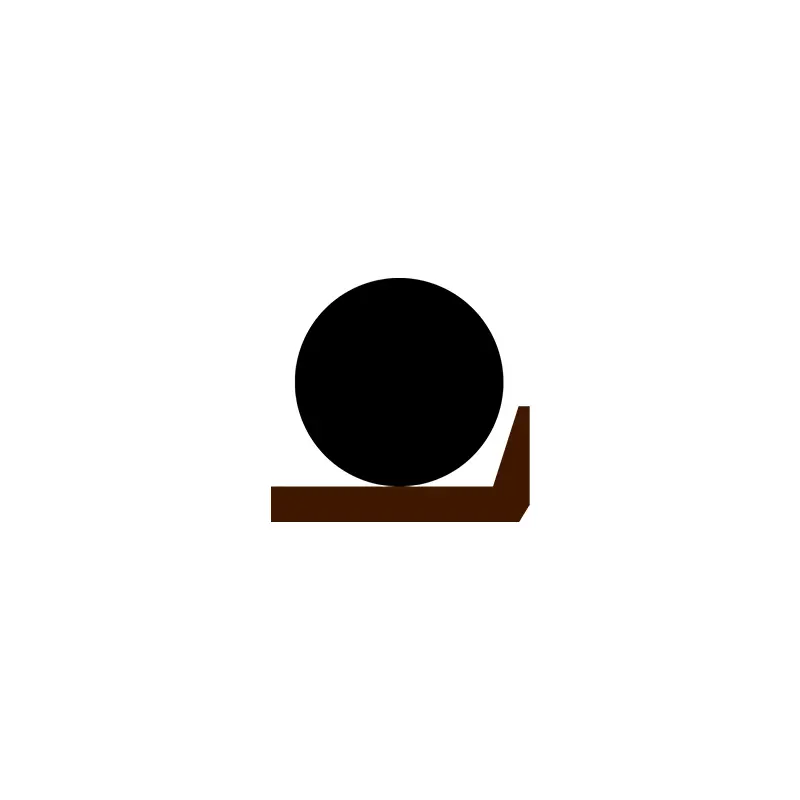

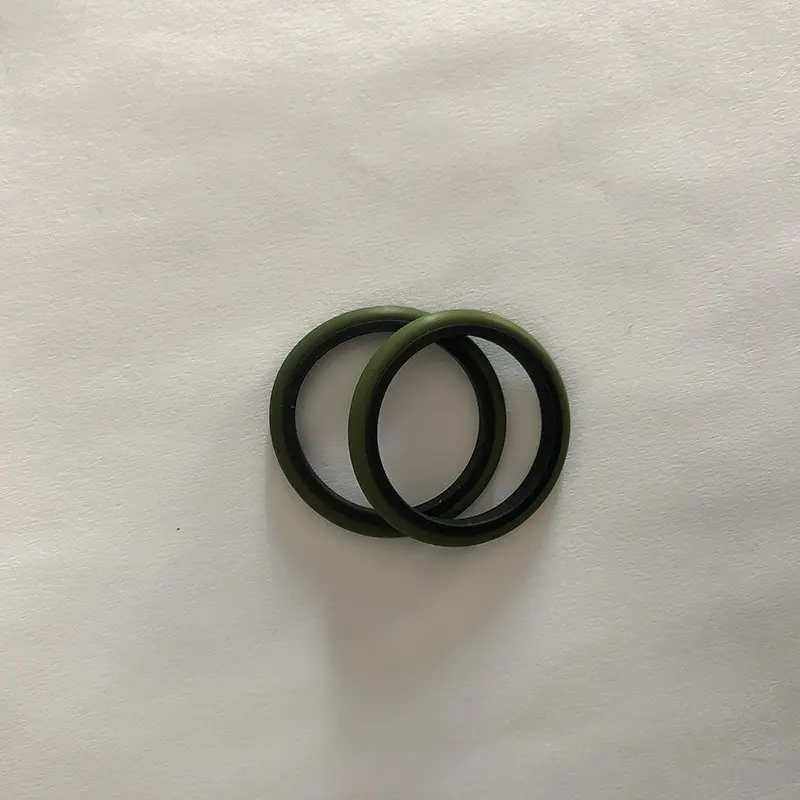

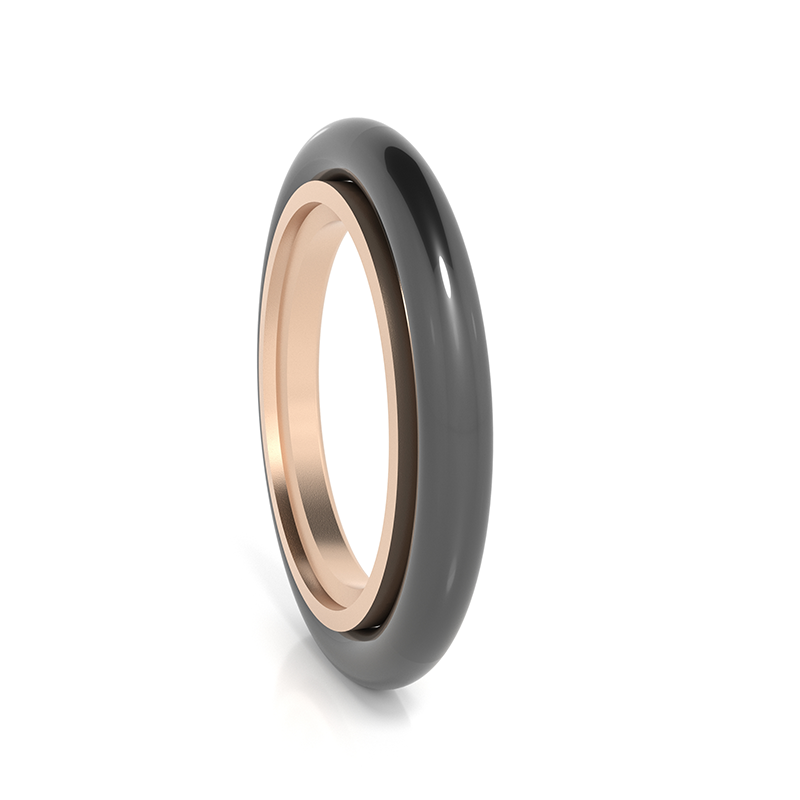

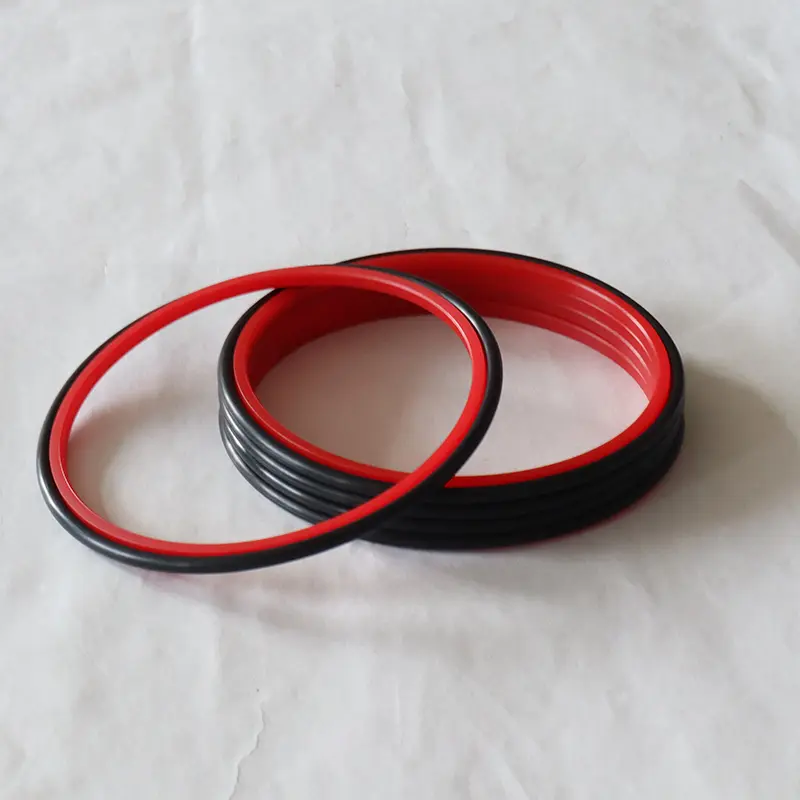

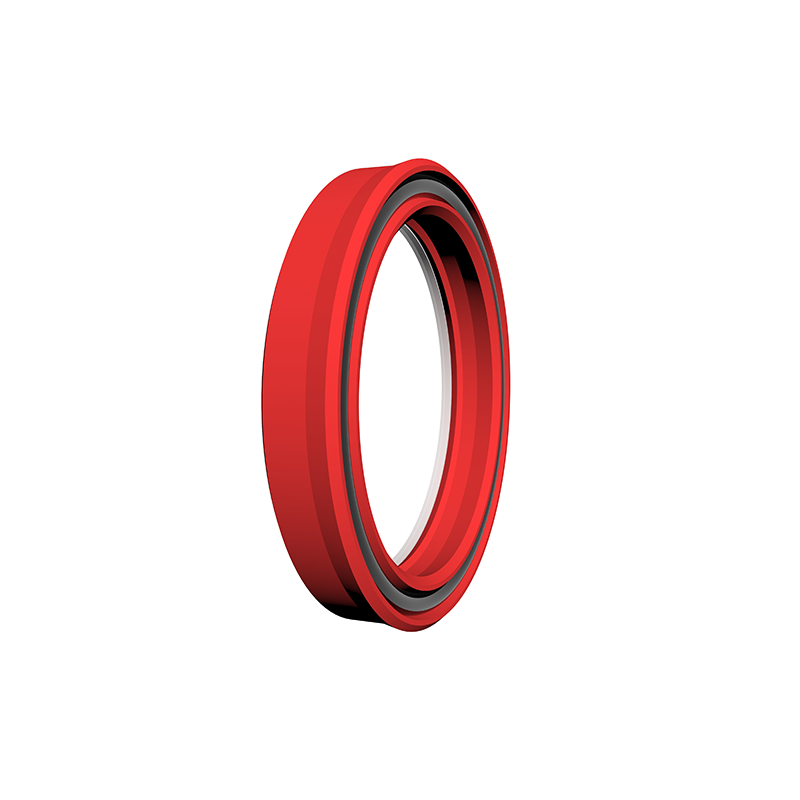

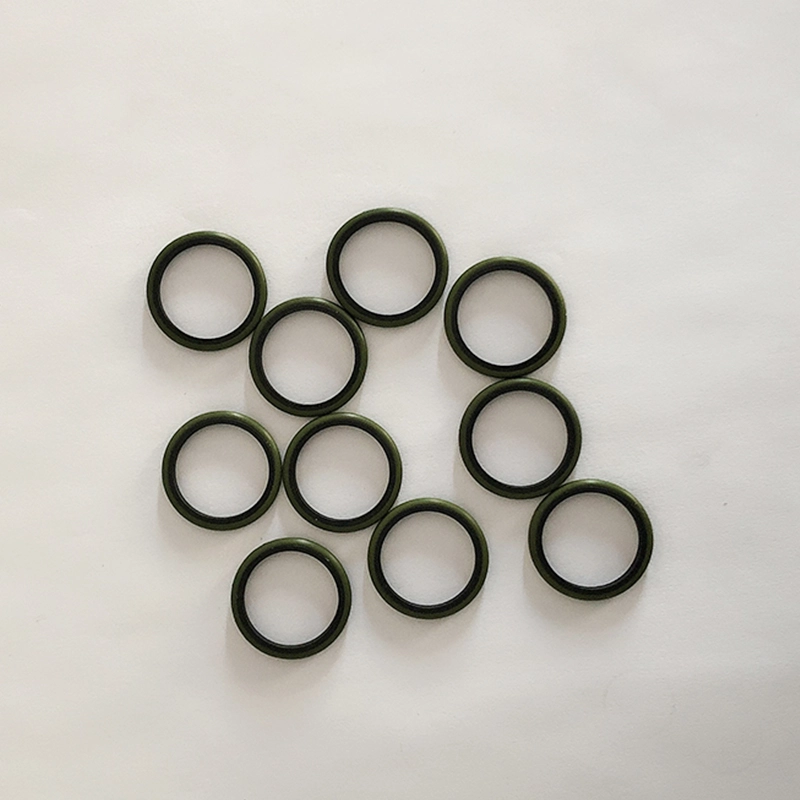

RC11 толтырылған PTFE-ді герметикалық сақинадан және о-тәрізді резеңке сақинадан тұрады, гидравликалық өзара қысыммен герметикалық қозғалысқа арналған.

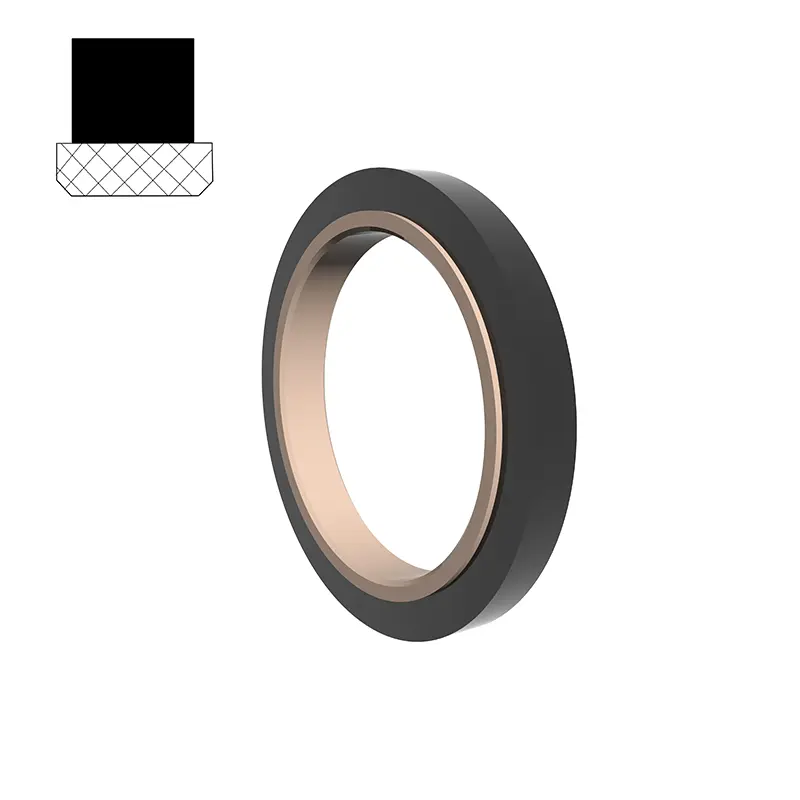

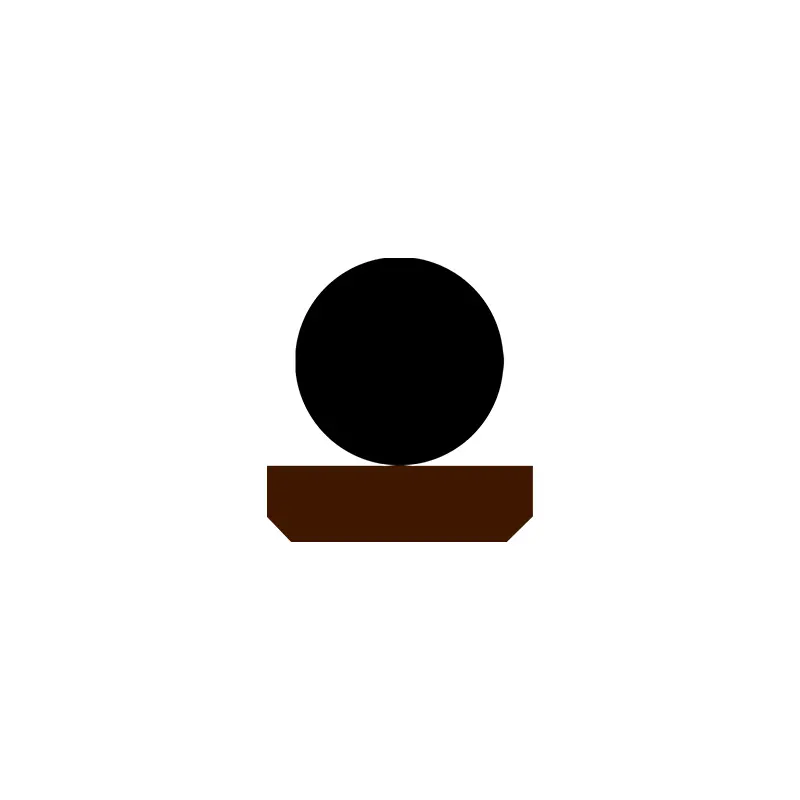

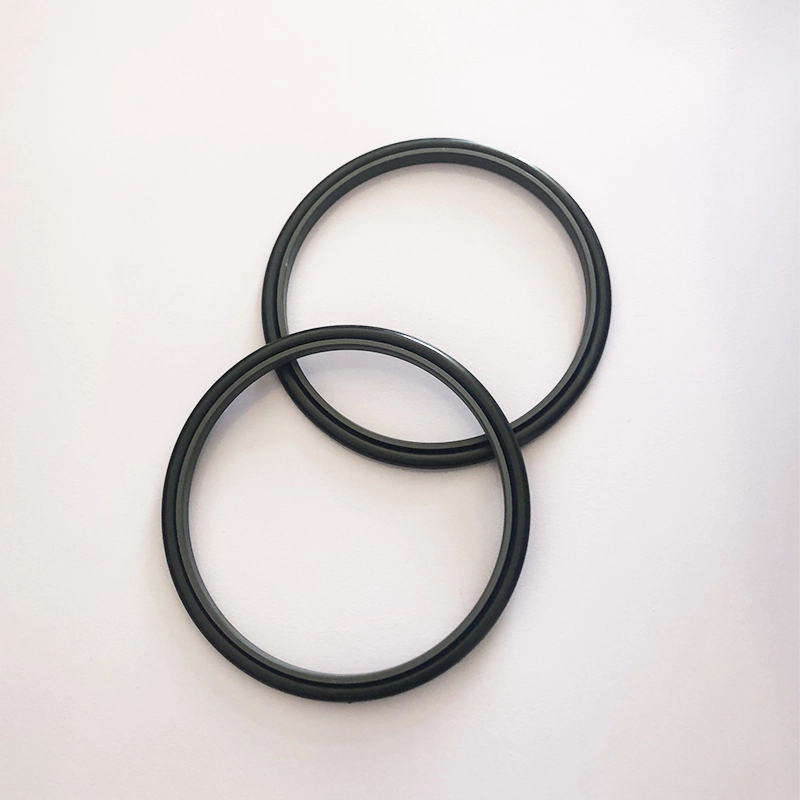

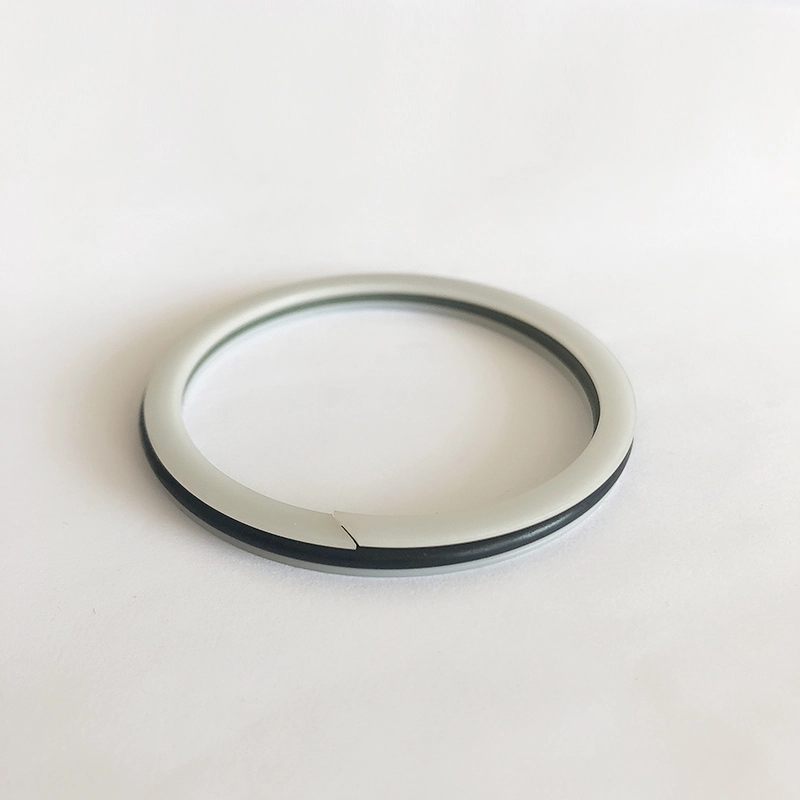

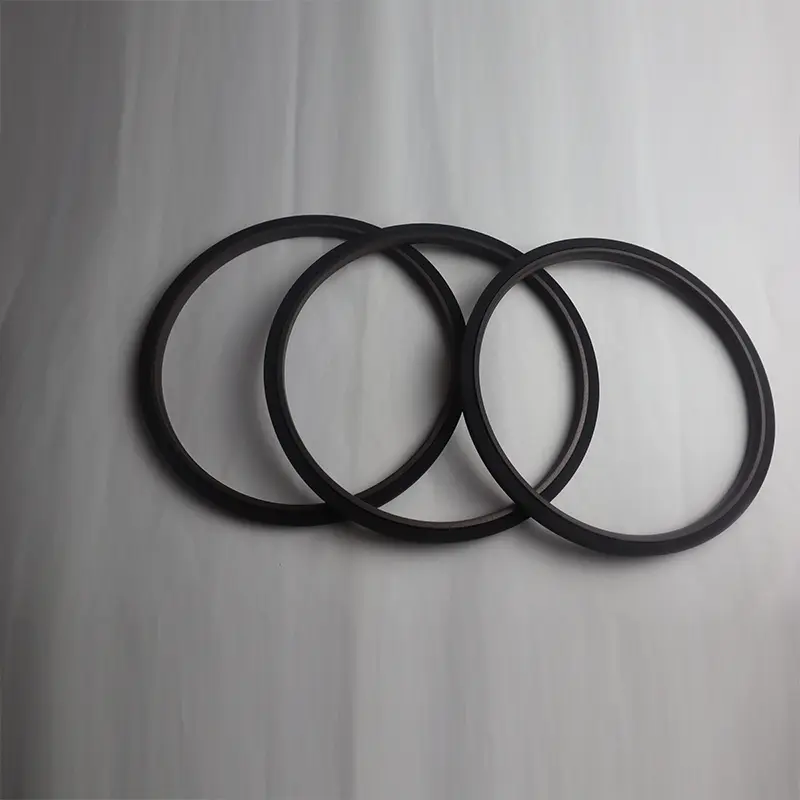

RC11-B толтырылған PTFE төртбұрышты герметикалық сақинасы мен O-тәрізді резеңке сақиналардан тұрады, гидравликалық өзара қысыммен екі жақты қысымды герметизациялауға жарамды. О-сақина радиалды күш береді және герметикалық сақинаның тозуын өтейді. Ол әдетте бағыттаушы сақинамен бірге қолданылады. Бөлу (ашық) ойықтарды диаметрі 30 мм-ден аз мөлшерде пайдалану керек. Ерекше өзгешеліктері:
1. Төмен үйкеліс, кішкене басталу, тегіс қозғалыс, тегіс қозғалыс, тең динамикалық және статикалық үйкеліс, сойылмайды;
2. Қысым және қатал жағдайларда өте жоғары қысымды тұрақтылық;
3. Жоғары өмір, майлы майлау тығыздағыштары үшін қолдануға болады;
4. Су сияқты төмен тұтқырлықты бұқаралық ақпарат құралдарын герметизациялау үшін қолдануға болады;

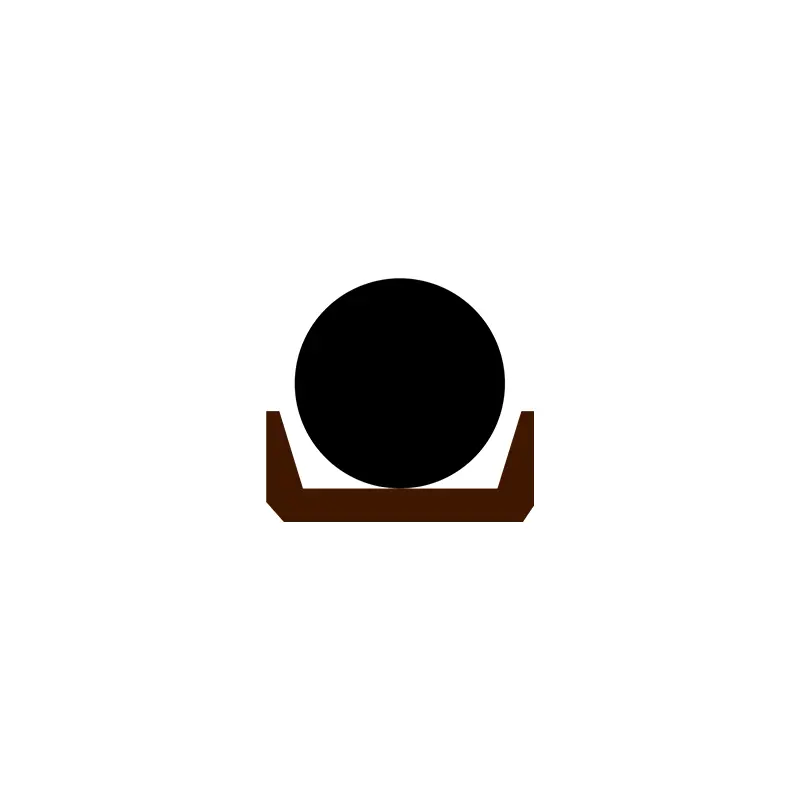

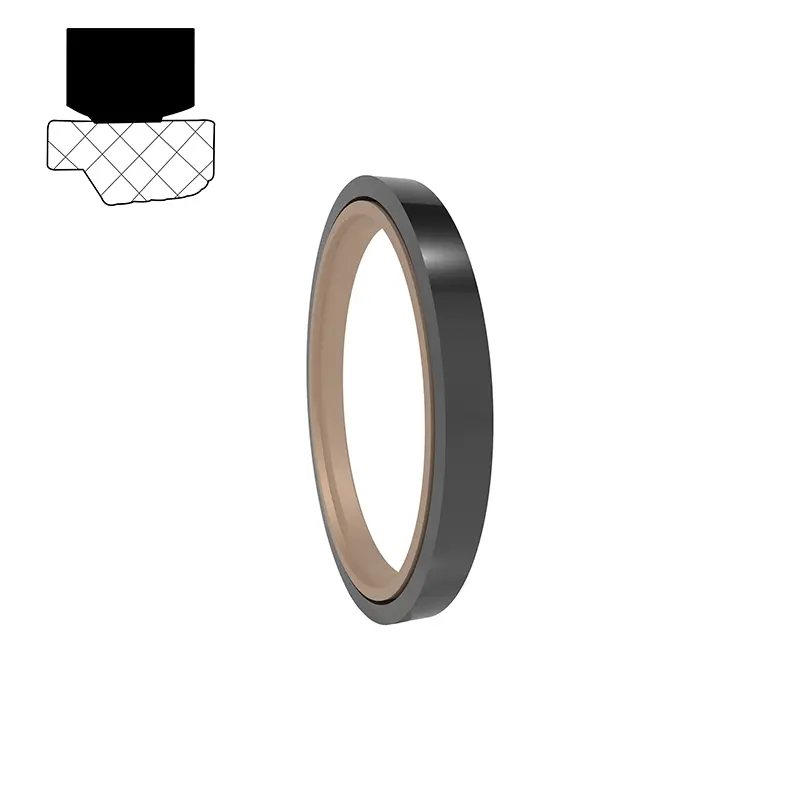

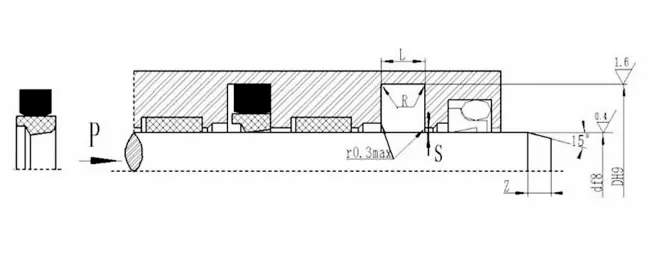

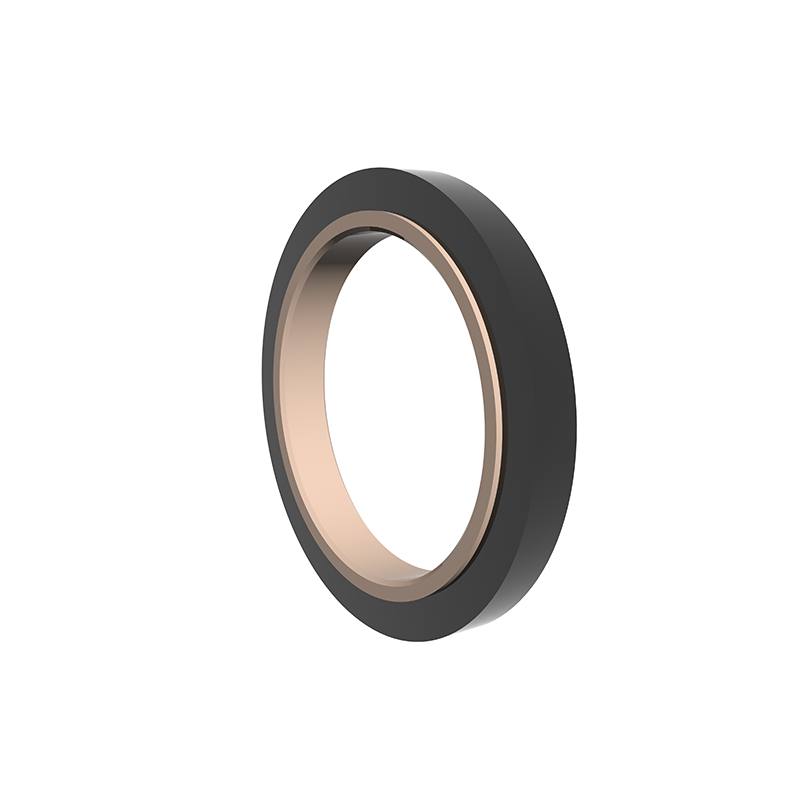

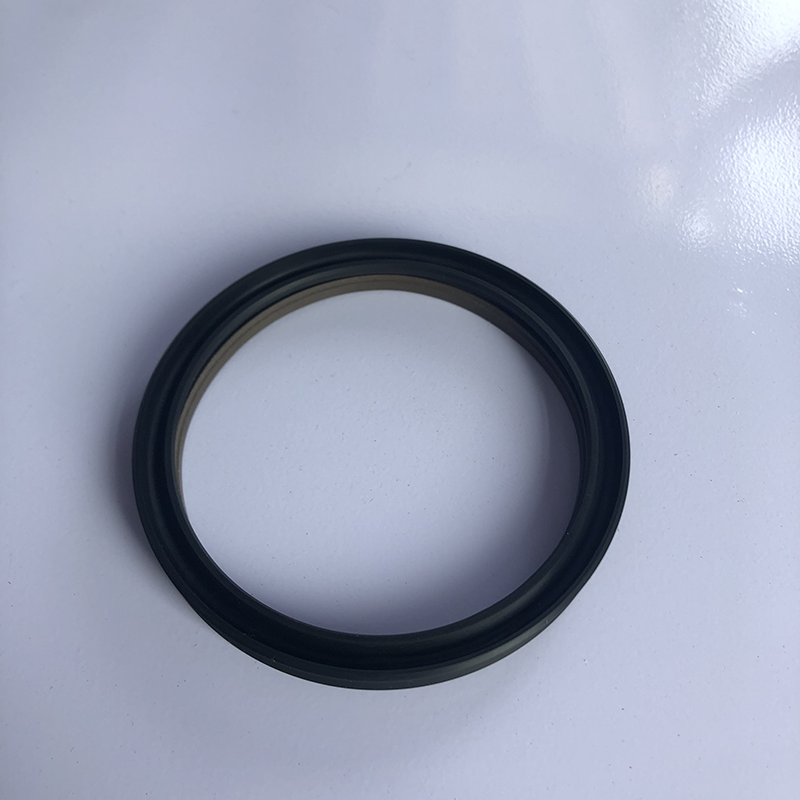

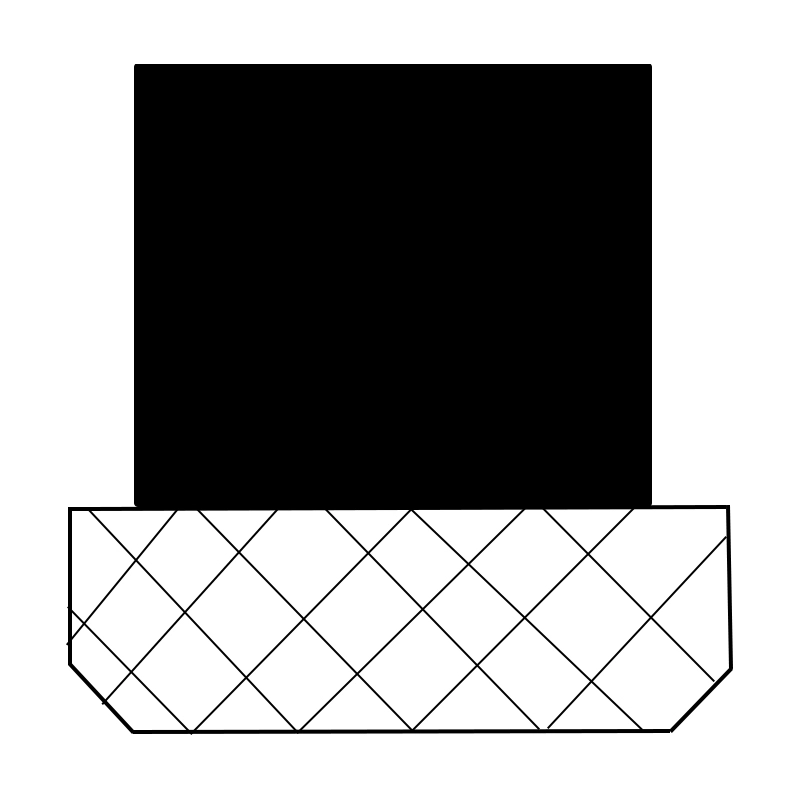

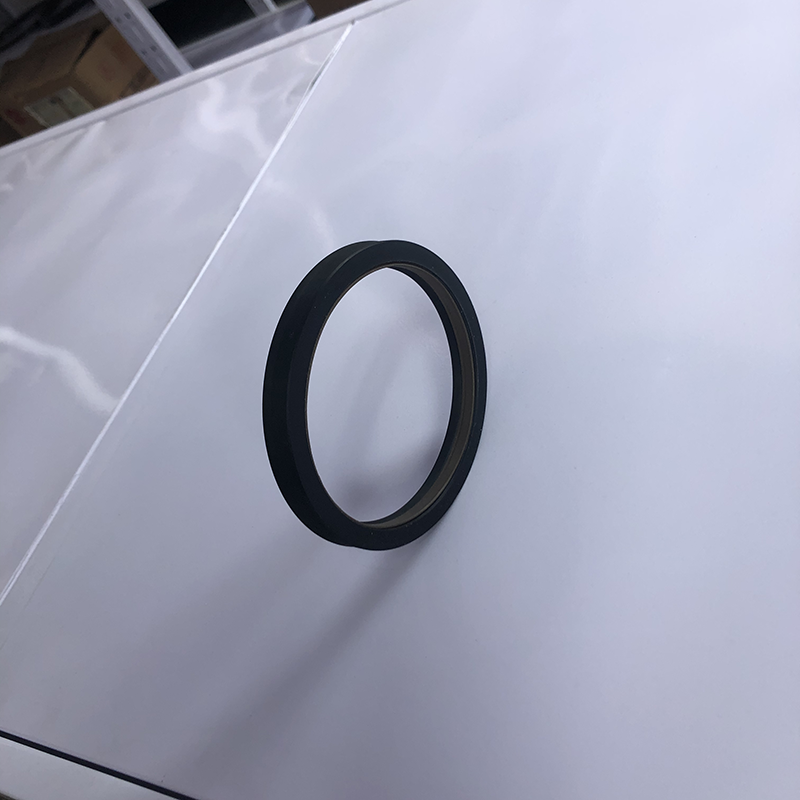

RC12 толтырылған PTFE-ді жиналған сақинадан және тікбұрышты резеңке сақинадан тұрады, гидравликалық өзара қысыммен тығыздау үшін қолайлы. Тікбұрышты сақина радиалды күш береді және герметикалық сақинаның тозуын өтейді. Ол әдетте бағыттаушы сақинамен бірге қолданылады. Бөлу (ашық) ойықтарды диаметрі 30 мм-ден аз мөлшерде пайдалану керек. Ол көбінесе ауыр гидравликалық жабдықтарда қолданылады.
Ерекше өзгешеліктері:
1. Төмен үйкеліс, кішкене басталу, тегіс қозғалыс, тегіс қозғалыс, тең динамикалық және статикалық үйкеліс, сойылмайды;
2. Қысым және қатал жағдайларда өте жоғары қысымды тұрақтылық;
3. Жоғары өмір, майлы майлау тығыздағыштары үшін қолдануға болады;
4. Су сияқты төмен тұтқырлықты бұқаралық ақпарат құралдарын герметизациялау үшін қолдануға болады;

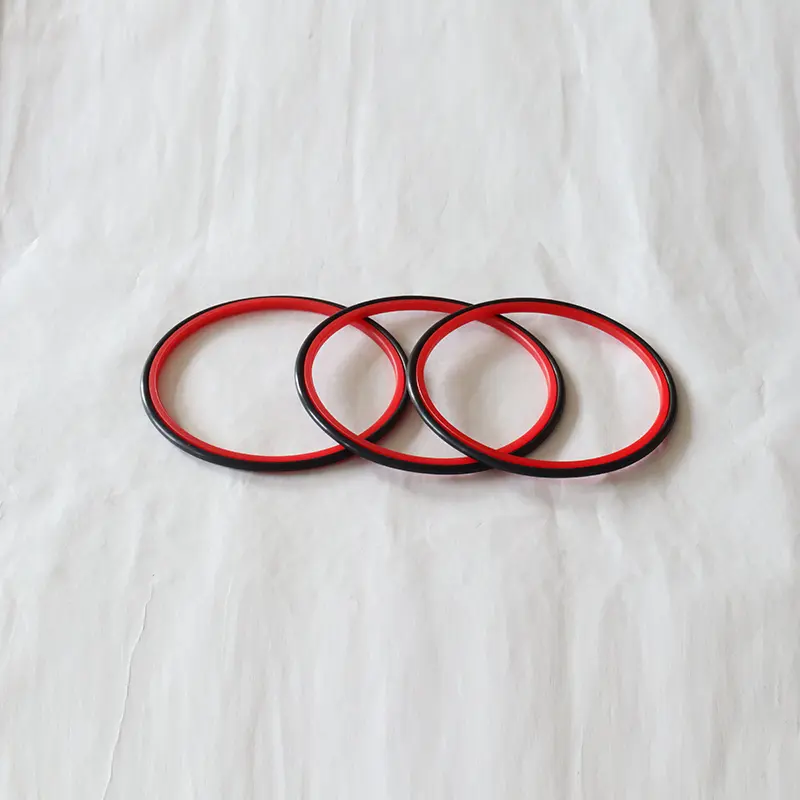

SPNC / RC13 құрамында PTFE қалпақ тәрізді пломбаланған герметикалық сақиналар мен о-тәрізді резеңке сақиналардан тұрады, ол гидравликалық және пневматикалық қысымды герметикалық тығыздатуға арналған гидравликалық және пішінді резеңке сақинадан тұрады. O-тәрізді сақина радиалды күш береді және герметикалық сақинаның тозуын өтейді. Герметикалық сақина жұқа ерін дизайнын қабылдайды, бұл өте жақсы өтемақы қабілеті жақсы, сондықтан герметикалық өнімділік жақсы және GB12350 сақина ойығында орнатылуы мүмкін. Бөлу (ашық) ойықтарды диаметрі 30 мм-ден аз мөлшерде пайдалану керек. Ерекше өзгешеліктері:
1. Оны гидравликалық және пневматикалық да қолдануға болады және оны екі бағытты қысымды тығыздау үшін пайдалануға болады;
2
3. Ұзақ өмір сүруге болады, оны майды майлау тығыздағыштары үшін пайдалануға болады;
4. Шағын құрылымдық кеңістік, оңай орнату және техникалық қызмет көрсету;

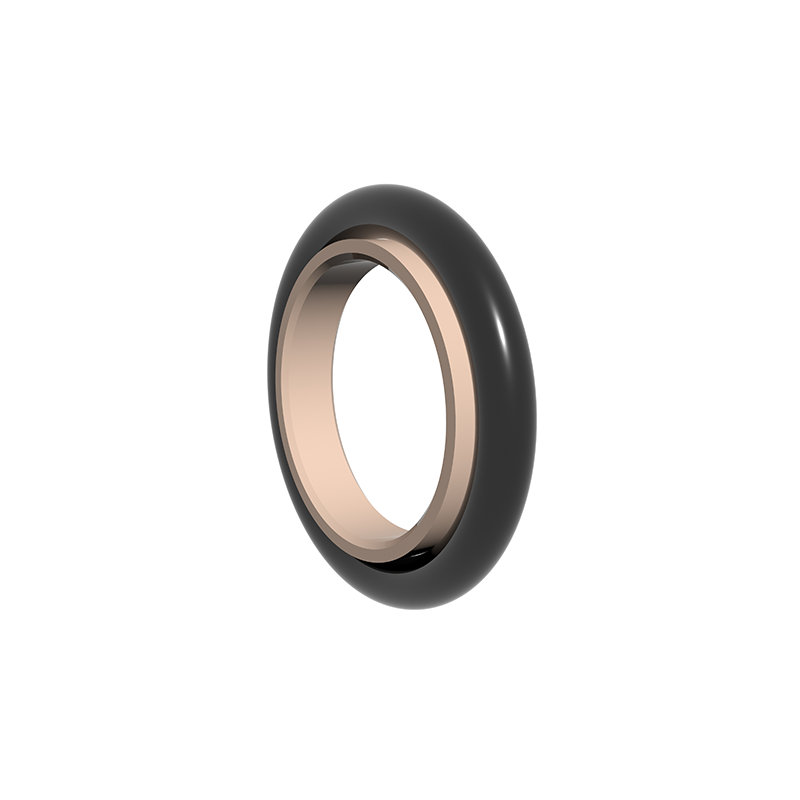

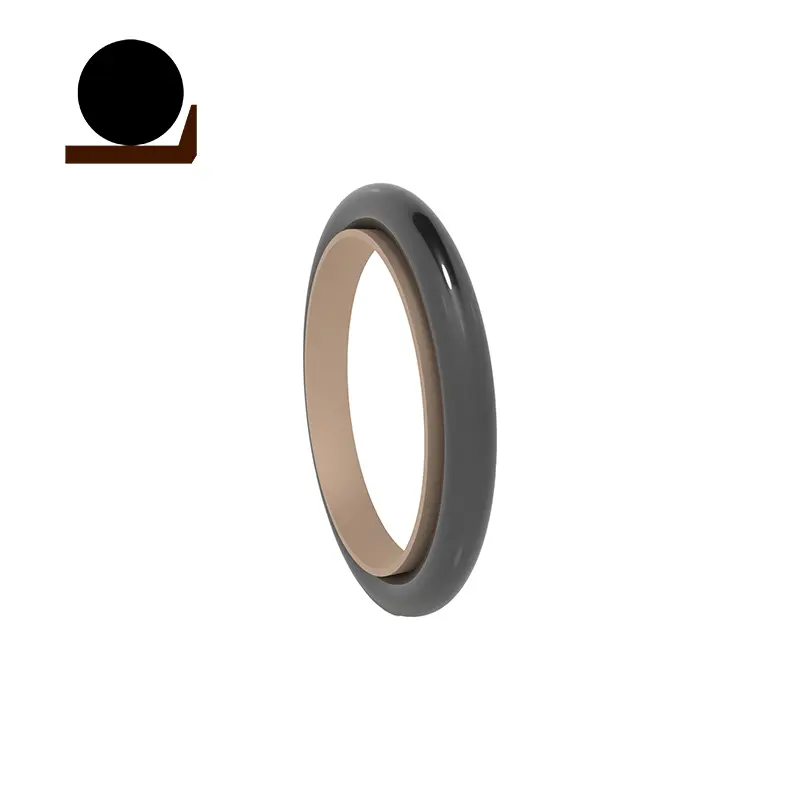

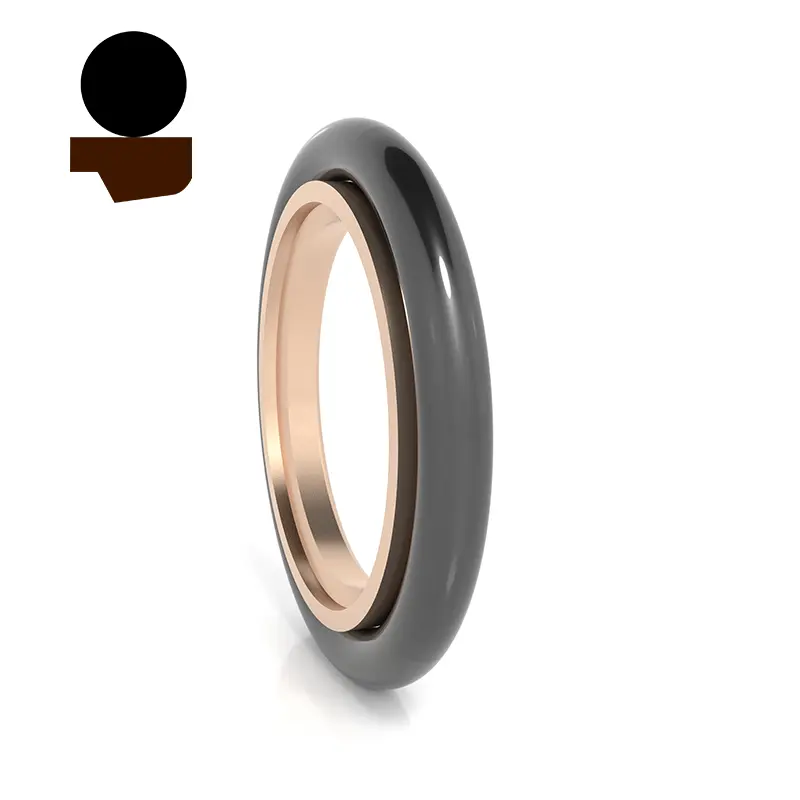

RC14 гидравликалық және пневматикалық өңдеуге жарамды o-тәрізді резеңке сақинадан тұрады, ол гидравликалық және пневматикалық әсер етуге жарамды бір жақты қысымды герметизациялауға арналған. О-сақина радиалды күш береді және герметикалық сақинаның тозуын өтейді. Тығыздағыш сақина жұқа ерін дизайнын қабылдағандықтан, кейінгі өтемақы қабілеті жақсырақ, сондықтан герметиканың өнімділігі жақсы. Бөлу (ашық) ойыққа диаметрі 30 мм-ден кем диод үшін қолданылуы керек. Ерекше өзгешеліктері:
1. Оны гидравликалық және пневматикалық да пайдалануға болады;
2 Төмен үйкеліс, кішкене басталу, тегіс қозғалыс, тегіс қозғалыс, тең динамикалық және статикалық үйкеліс, сойылмайды;
3. Ұзақ өмір сүруге болады, оны майды майлау тығыздағыштары үшін пайдалануға болады;
4. Шағын құрылымдық кеңістік, оңай орнату және техникалық қызмет көрсету;

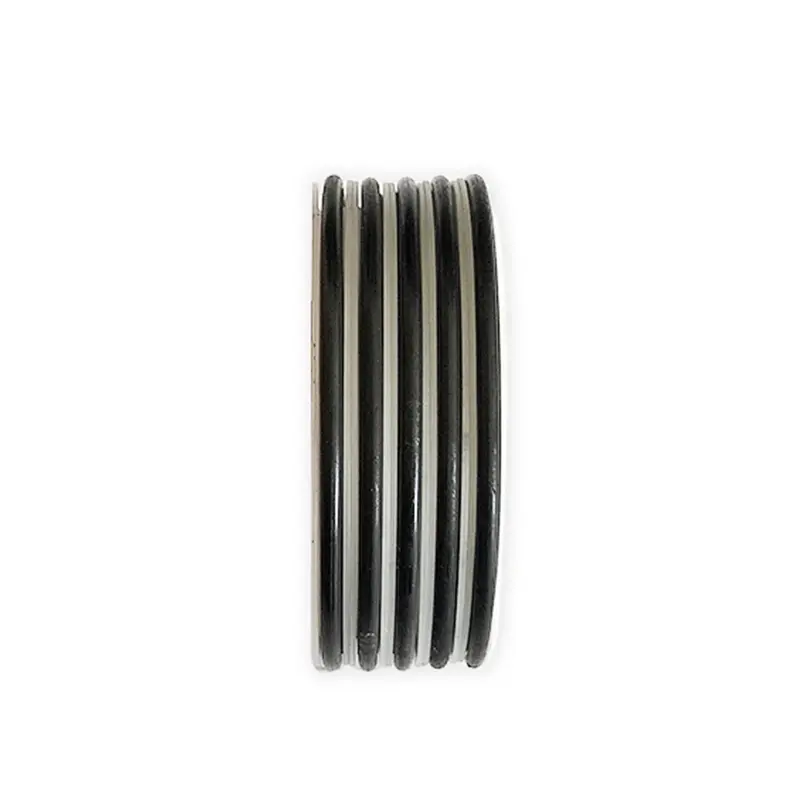

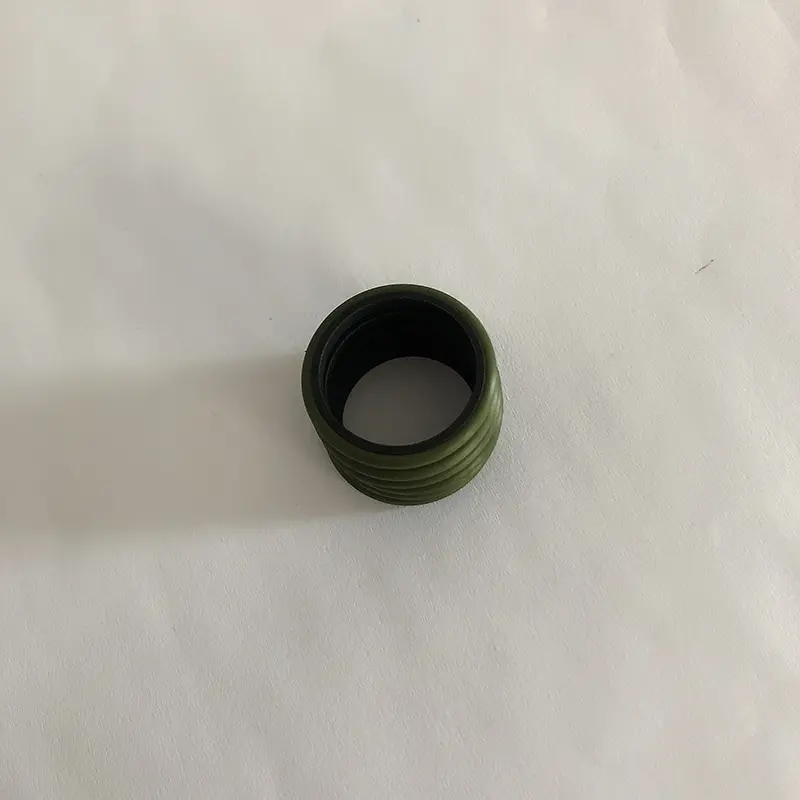

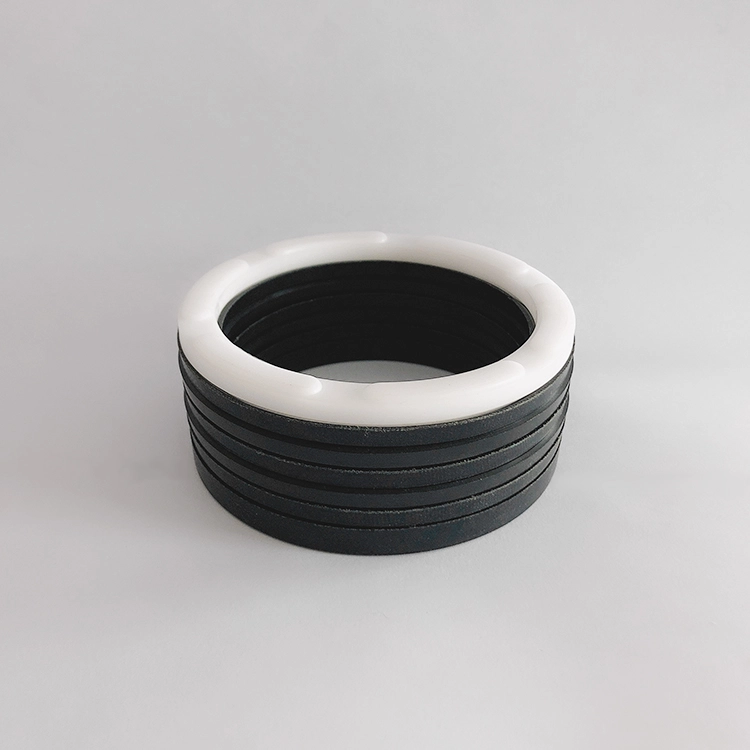

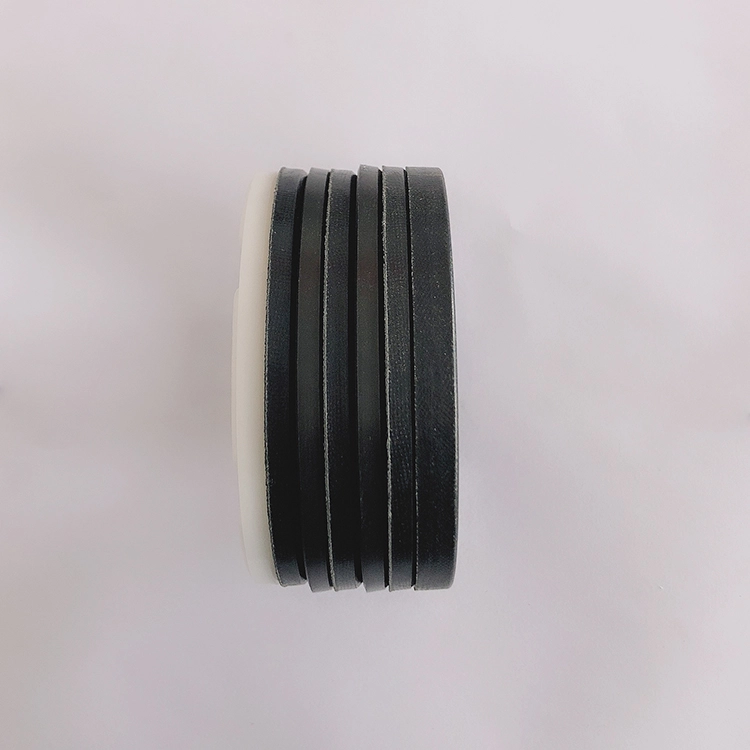

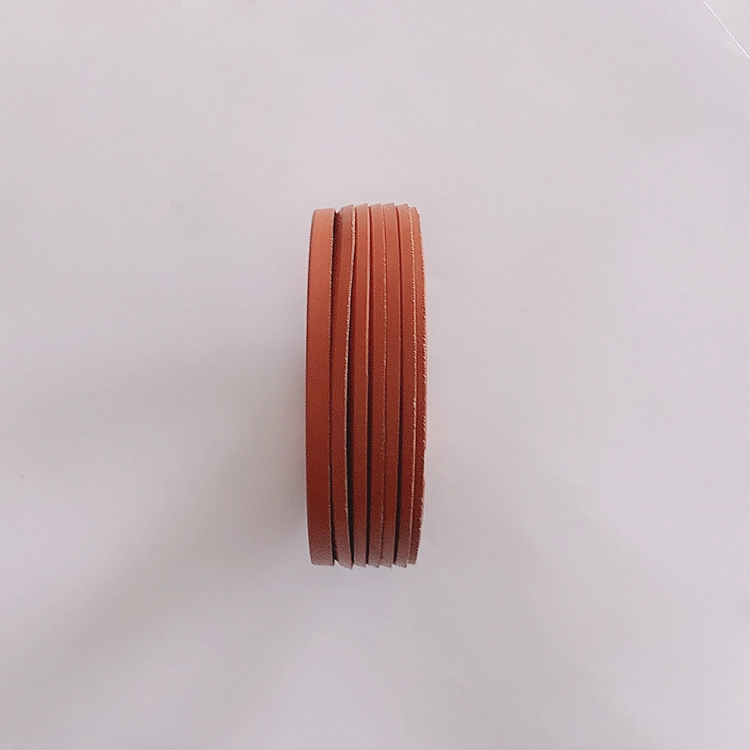

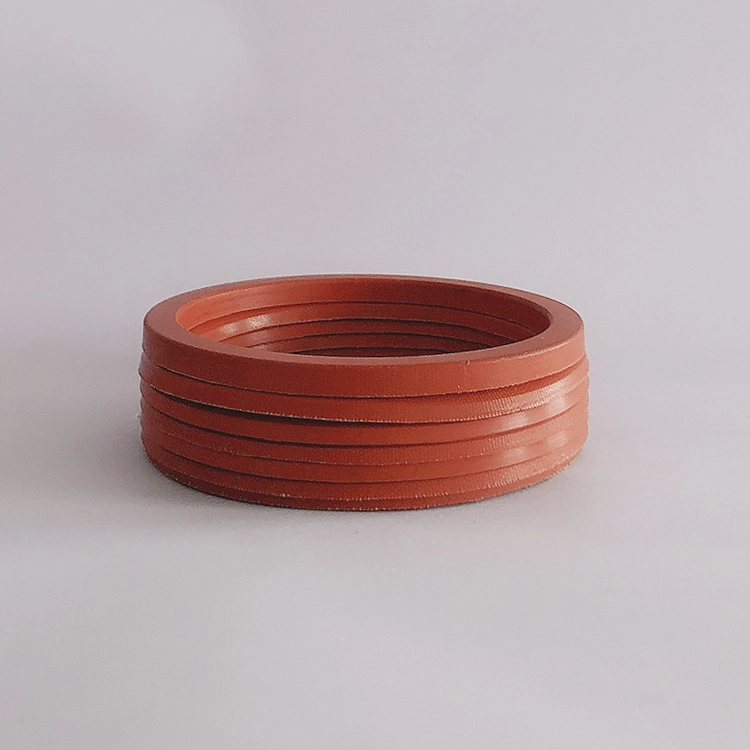

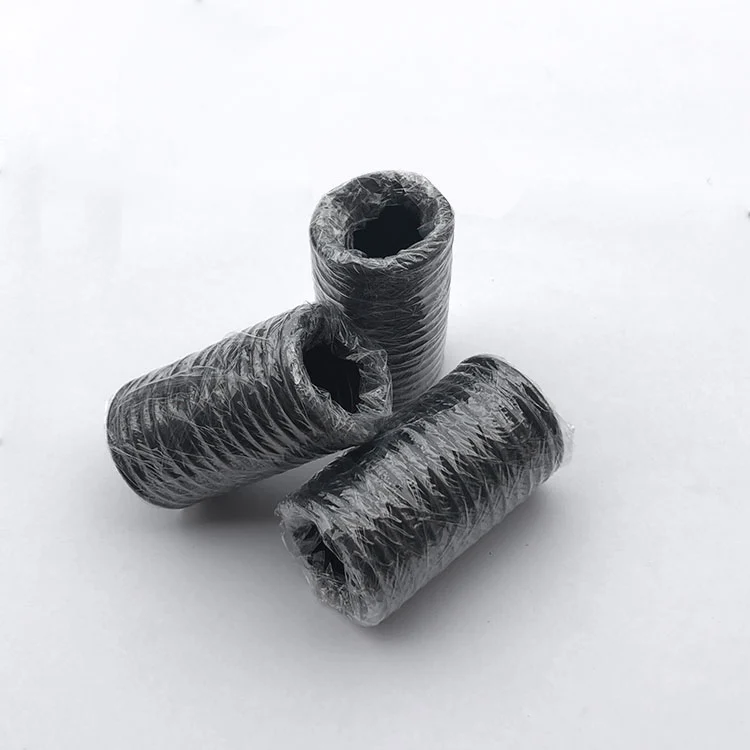

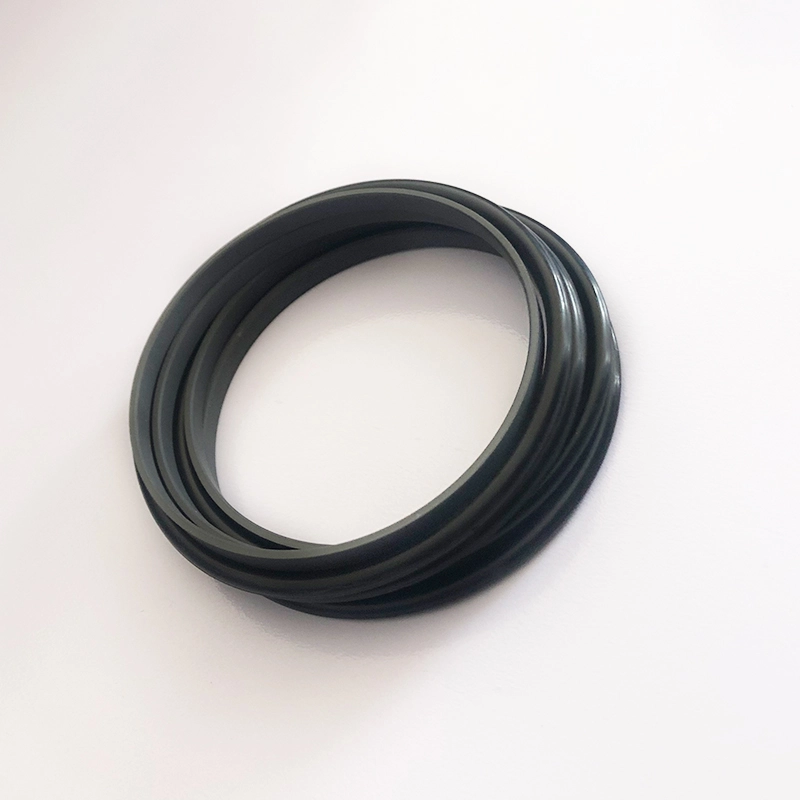

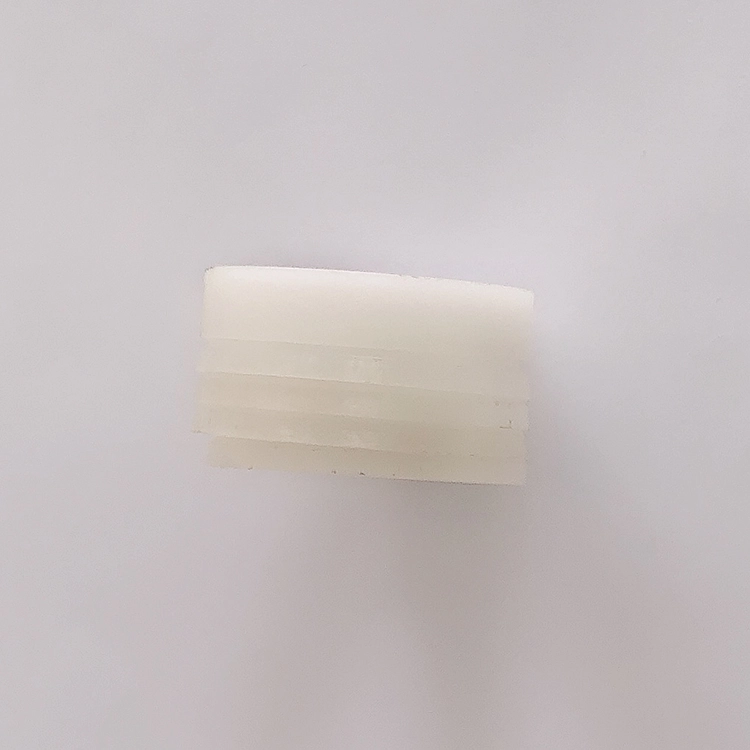

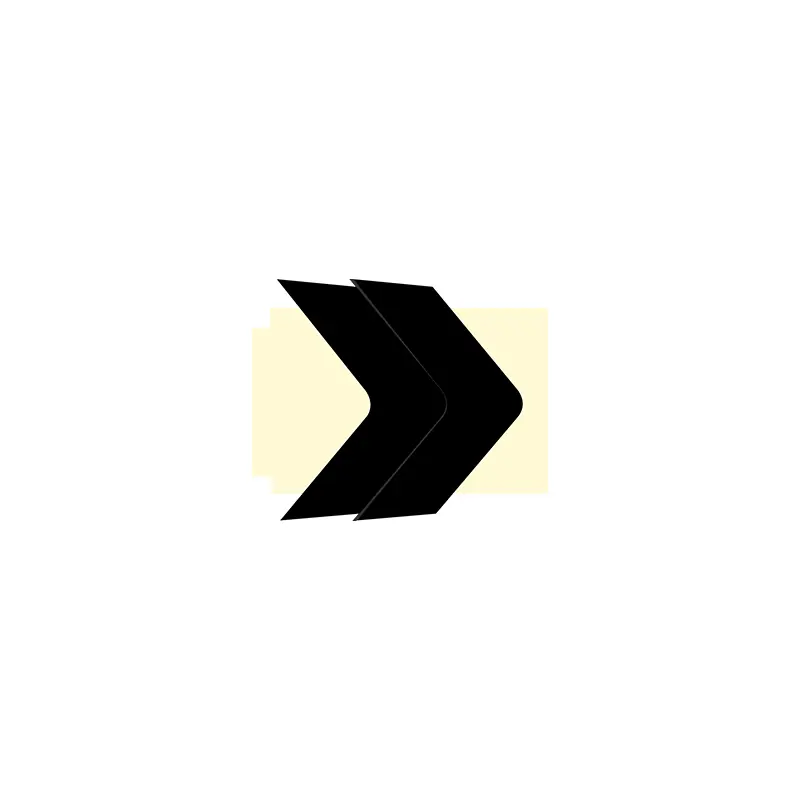

RC15 V-тәрізді герметикалық сақиналардан (3-тен көп) (3-тен астам) тұрады, қысым сақинасы және тірек сақинасы және гидравликалық өзара қысыммен гидравликалық өзара қозғалмалы қозғалысқа жарайды. Орнату кезінде герметикалық материалмен үйлесімді май қолданылуы керек. Оны интегралды (жабық) ойыққа орнату мүмкін емес. Ерекше өзгешеліктері:
1. Әр түрлі материалдар бар, оларды оңтайлы түрде түзетілуі мүмкін, оларды әртүрлі мақсаттарға сәйкес келтіруге болады;
2. Оны қатал еңбек жағдайында пайдалануға болады және барлық бұқаралық ақпарат құралдарына және қатал жағдайлар үшін жарамды;
3. Оған ұзақ қызмет ету мерзімі бар және оларды майсыз майланған тығыздағыштар үшін қолдануға болады (ақылға қонымды материалдарды таңдау);
4. герметикалау мен үйкелісті тығыздағышты реттеу арқылы реттеуге болады, ал осьтік өлшемді V-тәрізді герметикалық сақинаны қосу немесе алып тастау арқылы реттеуге болады;
5. Тығыздау бетінің сапасы нашар болса да, ол тиімді жұмыс істей алады.

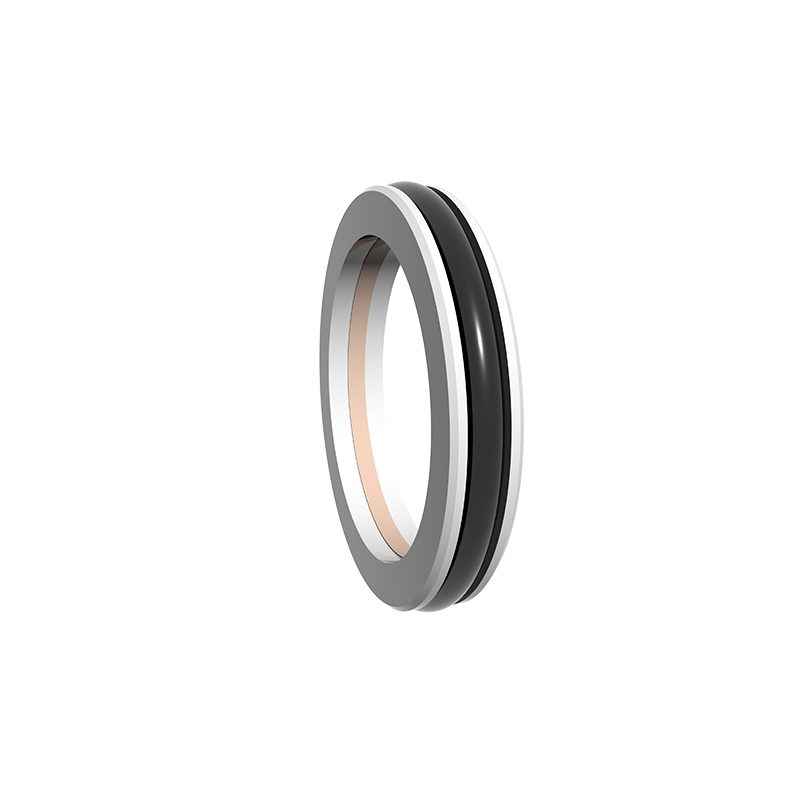

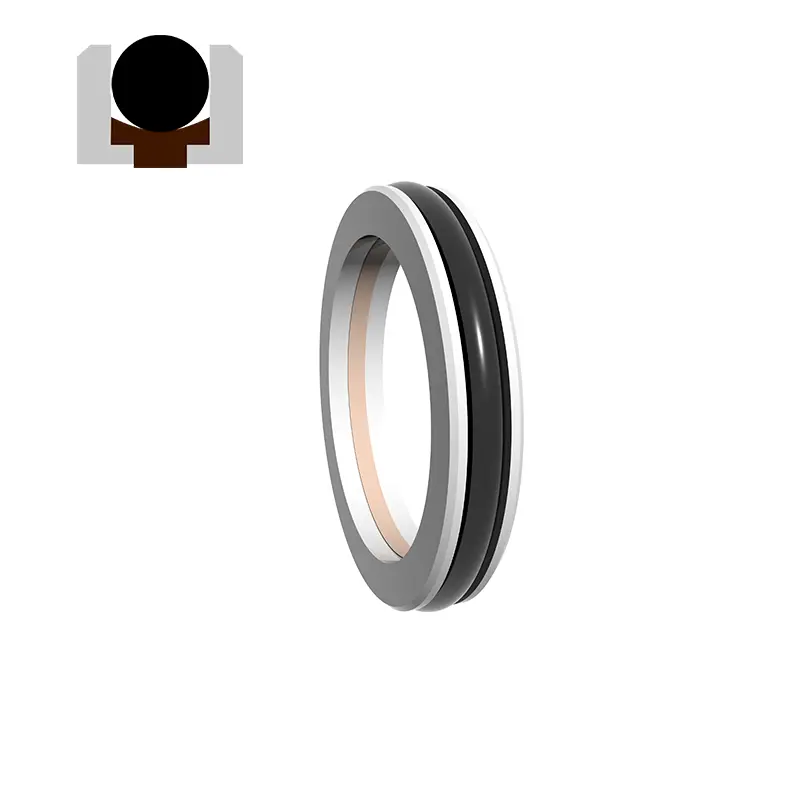

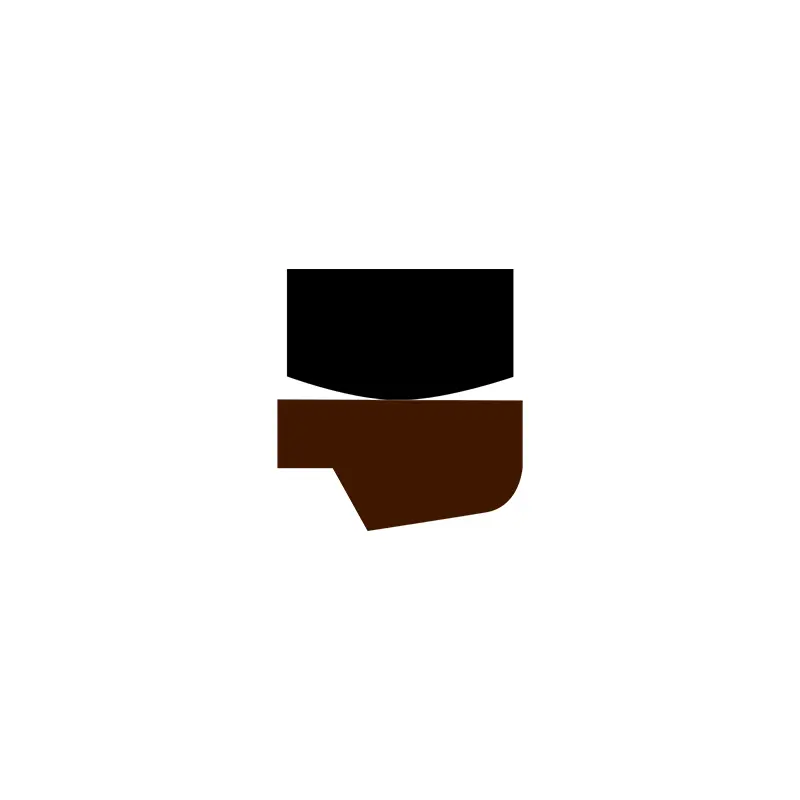

SPN толтырылған тіктөртбұрышты герметикалық сақинадан және тікбұрышты резеңке сақинадан тұрады, гидравликалық және пневматикалық қысымды герметикалық тығыздауға жарамды тікбұрышты резеңке сақиналардан тұрады. Тікбұрышты сақина радиалды күш береді және герметикалық сақинаның тозуын өтейді. Бөлу (ашық) ойықтарды диаметрі 30 мм-ден аз мөлшерде пайдалану керек.
Ерекше өзгешеліктері:
1. Төмен үйкеліс, кішкене басталу, тегіс қозғалыс, тегіс қозғалыс, тең динамикалық және статикалық үйкеліс, сойылмайды;
2. Гидравликалық және пневматикалық қосарланған тығыздағыштарды екі бағытты қысымды тығыздату үшін қолдануға болады;
3. Жоғары өмір, майлы майлау тығыздағыштары үшін қолдануға болады;
4. Шағын құрылымдық кеңістік, оңай орнату және техникалық қызмет көрсету;
RC17 гидравликалық және пневматикалық қайта бағыттау қысымына жарайды. О-сақина радиалды күш береді және герметикалық сақинаның тозуын өтейді. Бөлу (ашық) ойықтарды диаметрі 30 мм-ден аз мөлшерде пайдалану керек. Ерекше өзгешеліктері:
1. Төмен үйкеліс, кішкене басталу, тегіс қозғалыс, тегіс қозғалыс, тең динамикалық және статикалық үйкеліс, сойылмайды;
2. Гидравликалық және пневматикалық қосарланған тығыздағыштарды екі бағытты қысымды тығыздату үшін қолдануға болады;
3. Ұзақ өмір сүруге болады, оны майды майлау тығыздағыштары үшін пайдалануға болады;
4. Шағын құрылымдық кеңістік, оңай орнату және техникалық қызмет көрсету:

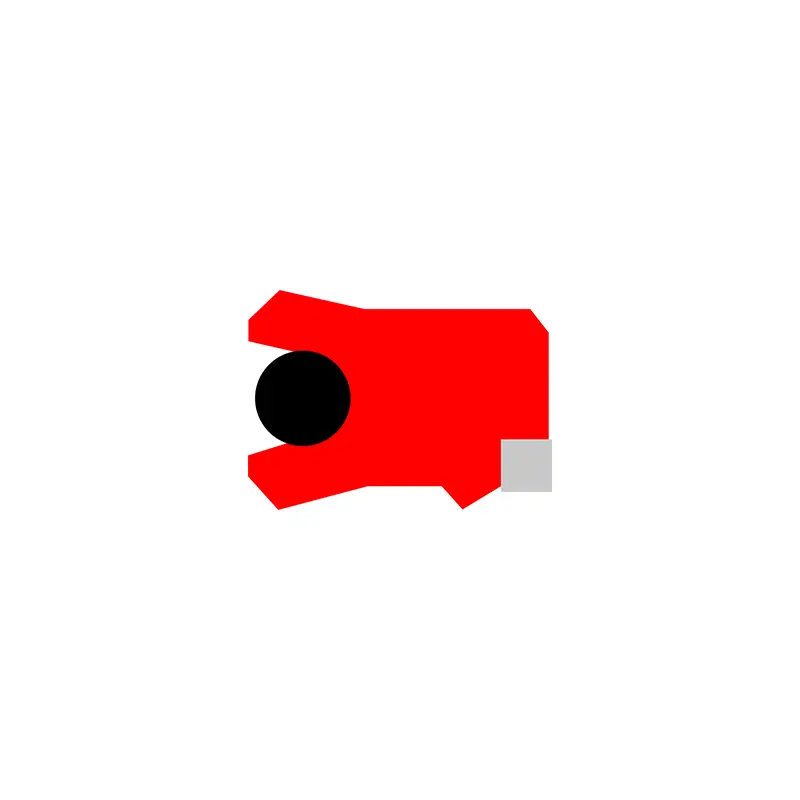

GTDI арнайы пішінді резеңке (немесе полиуретан) эластомерден және модификацияланған PTFE-мен, т.б., ұзақ уақытқа, үйкеліс және т.б. сипаттамаларға ие және т.б. және т.с.с. PTFE толтырылған герметикалық сақиналардан, екі L-пішінді пластикалық сақиналардан және серпімді күшке арналған сақиналардан тұрады және герметиканың, ұзақ өмірдің, үйкелісінің, үйкелісінің және т.б. сипаттамаларға ие.

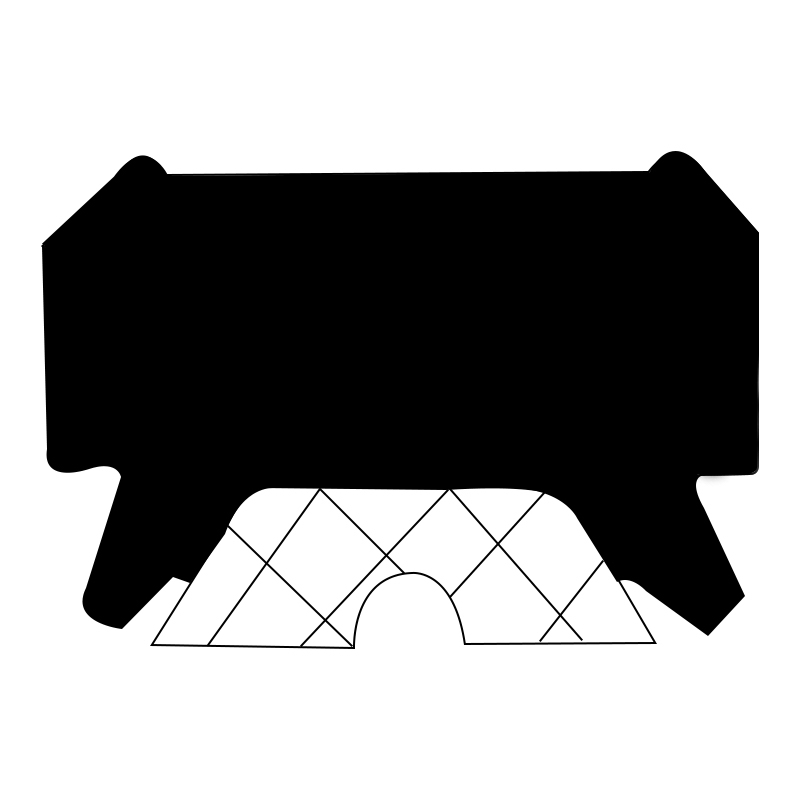

BD түрін герметикалық сақина - бұл поршене ролі, негізінен, жаяу жабдыққа арналған поршеньдер, поршеньдер, соғу машиналары және гидравликалық жабдықтарды герметизациялау үшін қолданылады. Ерекше өзгешеліктері:
1. Діріл және қысым шыңдары
2. Мынадан гөрі жақсы қабілет
3. Жүктеме және төмен температурада герметизациялау жақсы
4. Қатты жұмыс жағдайлары үшін жарамды

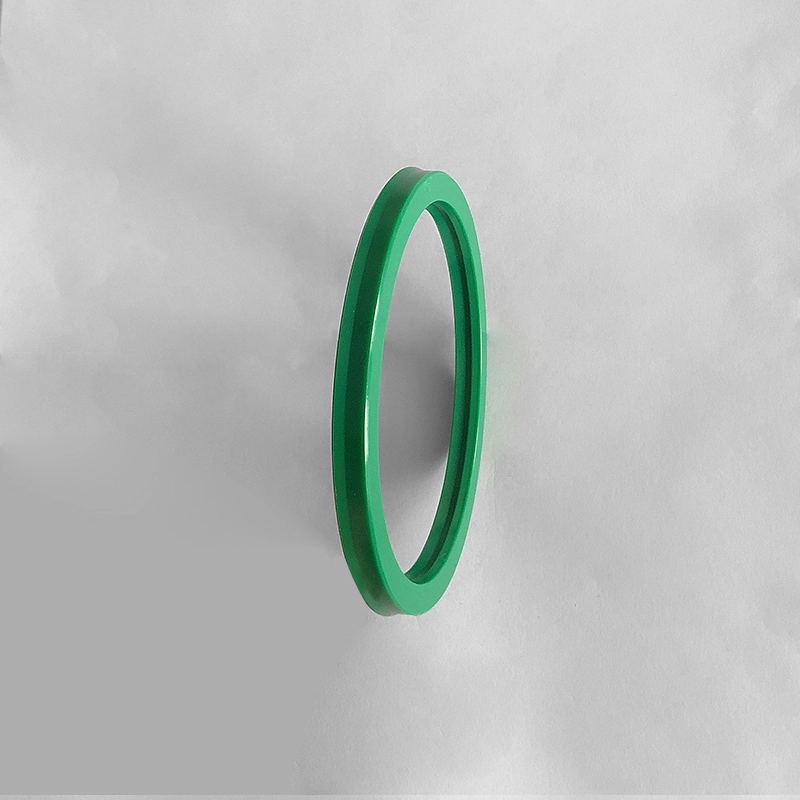

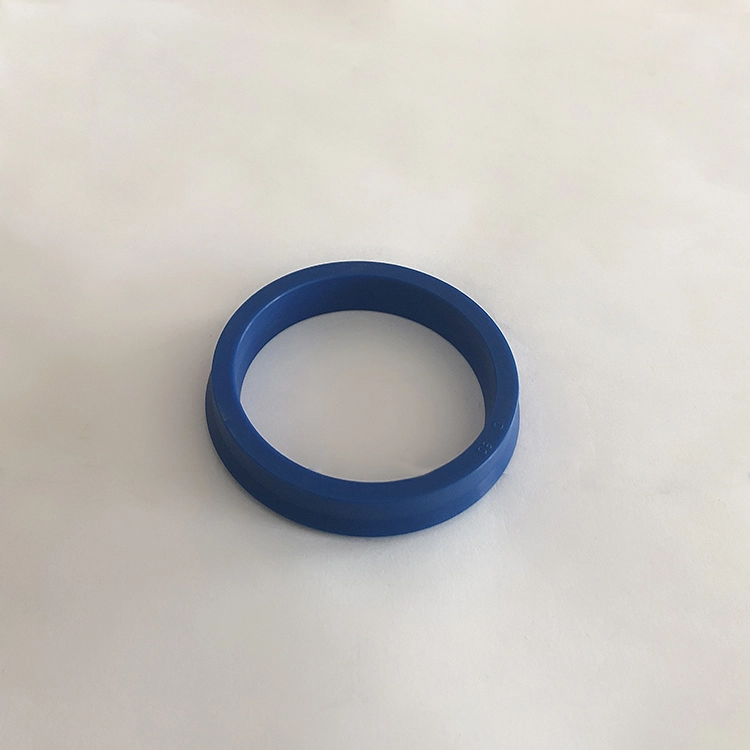

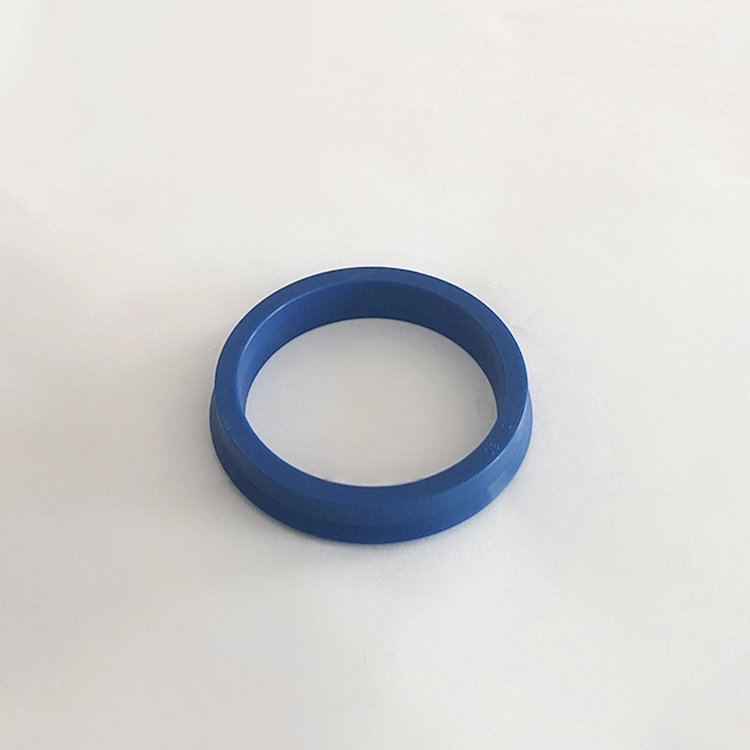

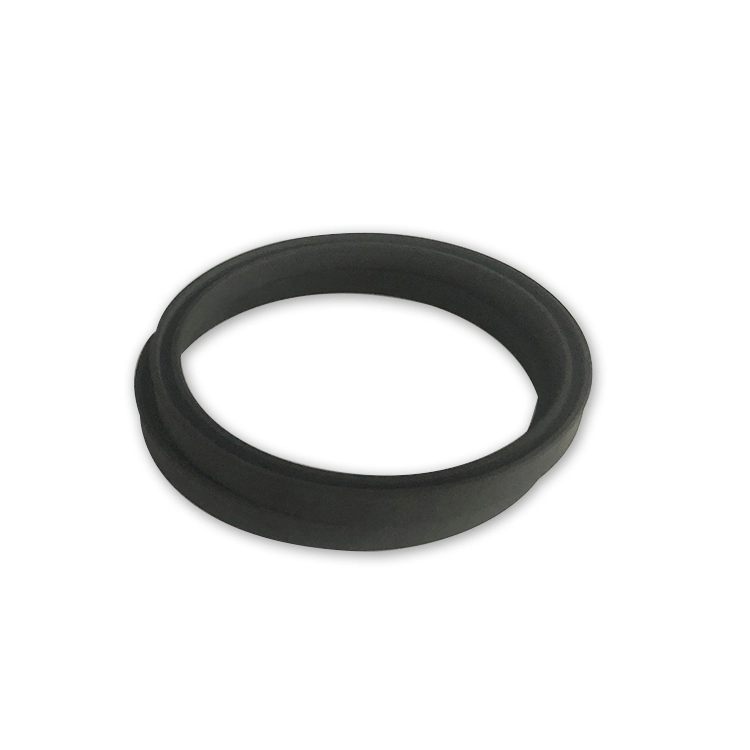

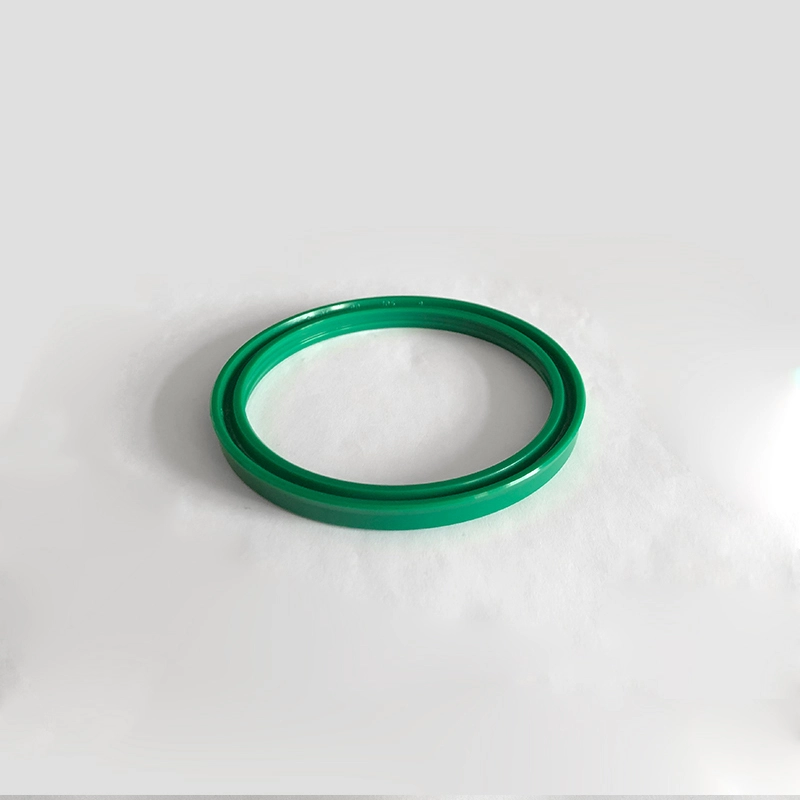

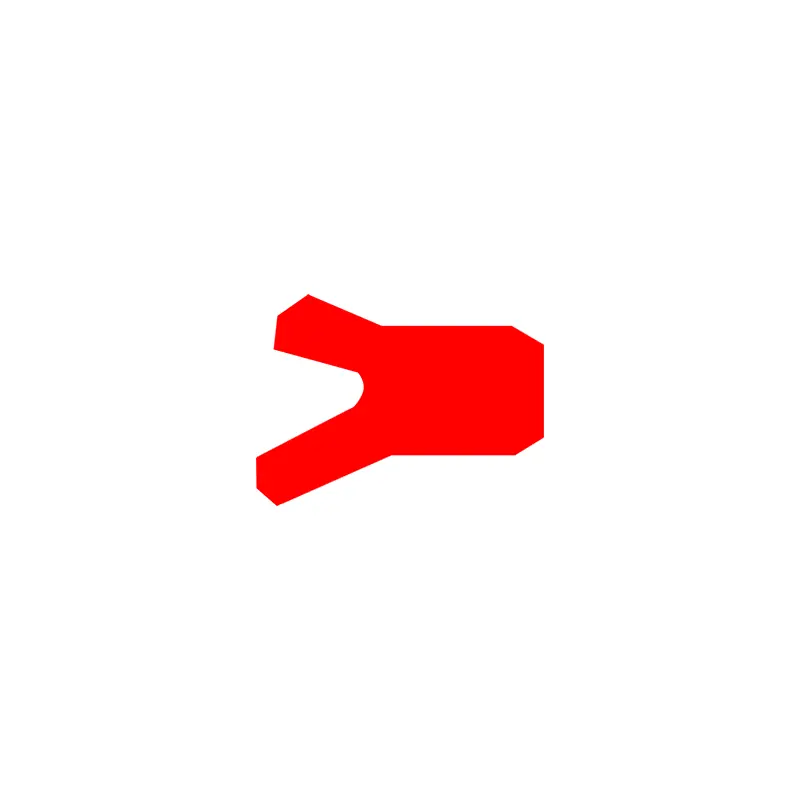

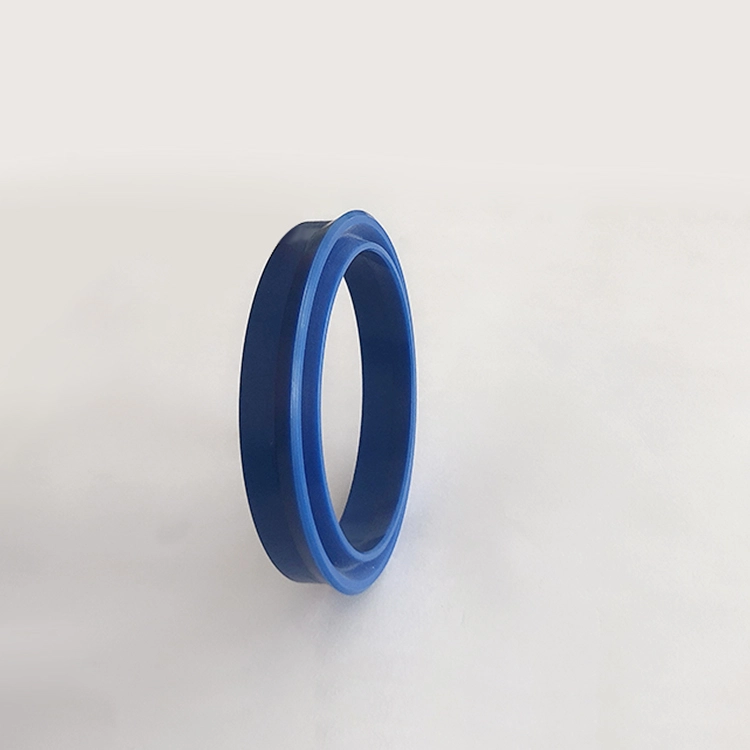

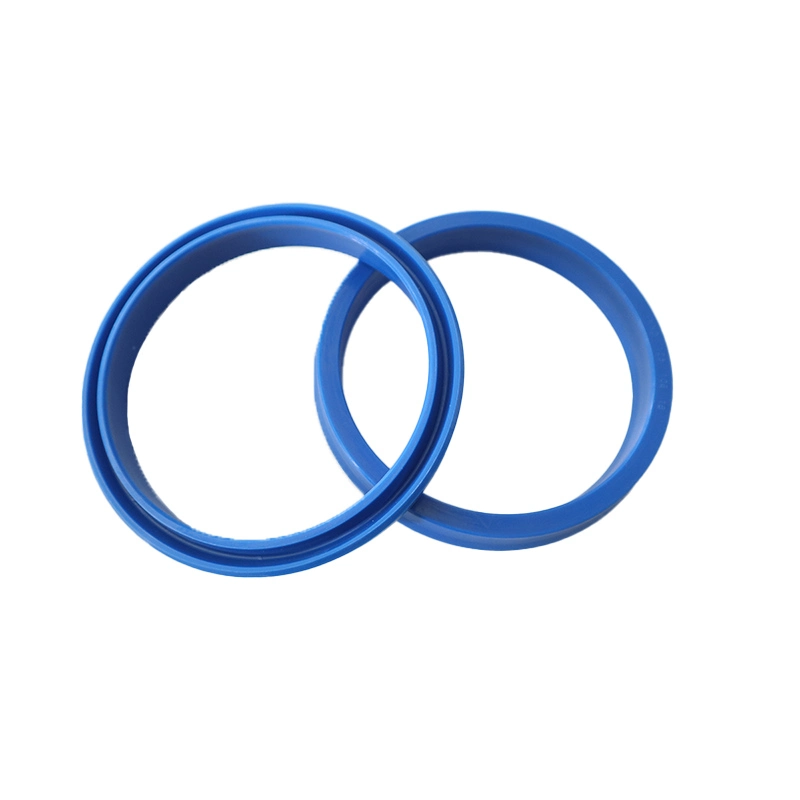

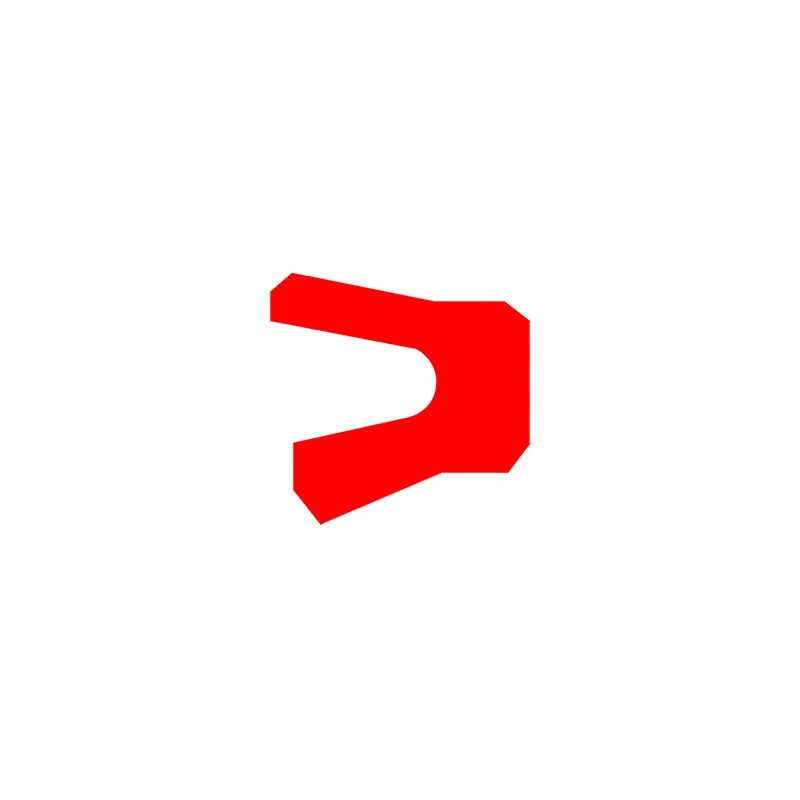

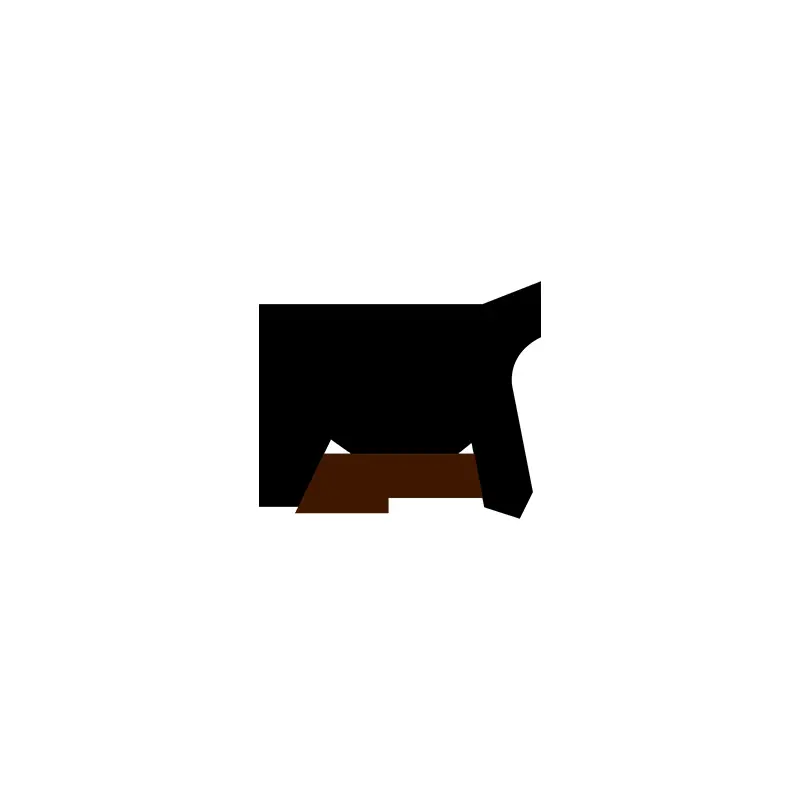

Білікке арналған YXD типті тығыздағыш сақина - бұл поршене шыбықтарында арнайы қолданылатын асимметриялық тығыздағышы. Ол гидравликалық өзара әрекеттесудің біржыздық тығыздалуы үшін жарамды және тығыздаудың жақсы нәтижесі бар. 12 ~ 32MPA қолданған кезде, өкшеде сақина қажет. Groove JB / ZQ4265-97 стандартына сәйкес келеді. Оның сипаттамалары:
1. Жеңіл жүктерге және орташа жүктемелерге қатысты;
2. Жоғары қысымды және төмен қысымды пломбалар үшін жақсы жабдық өнімділігі;
3.. Түрлі материалдар бар, ал орташа кедергіні жұмыс істейді;
4. Қарапайым құрылым және оңай орнату және техникалық қызмет көрсету.

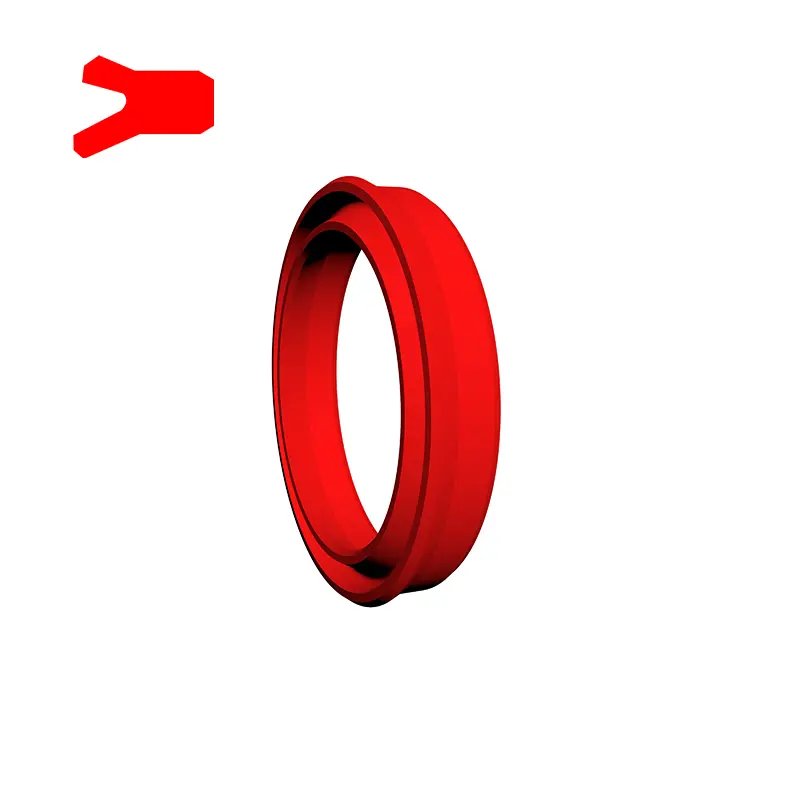

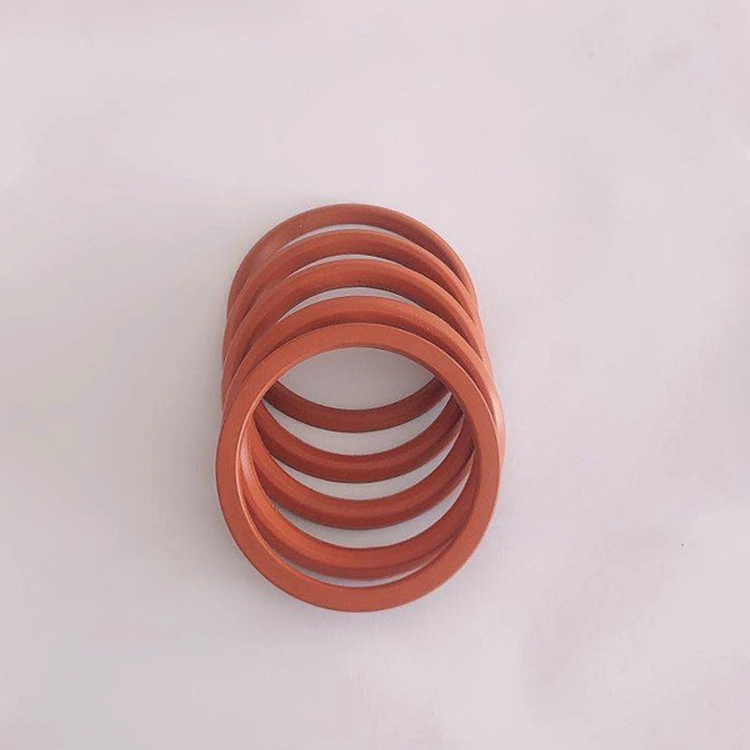

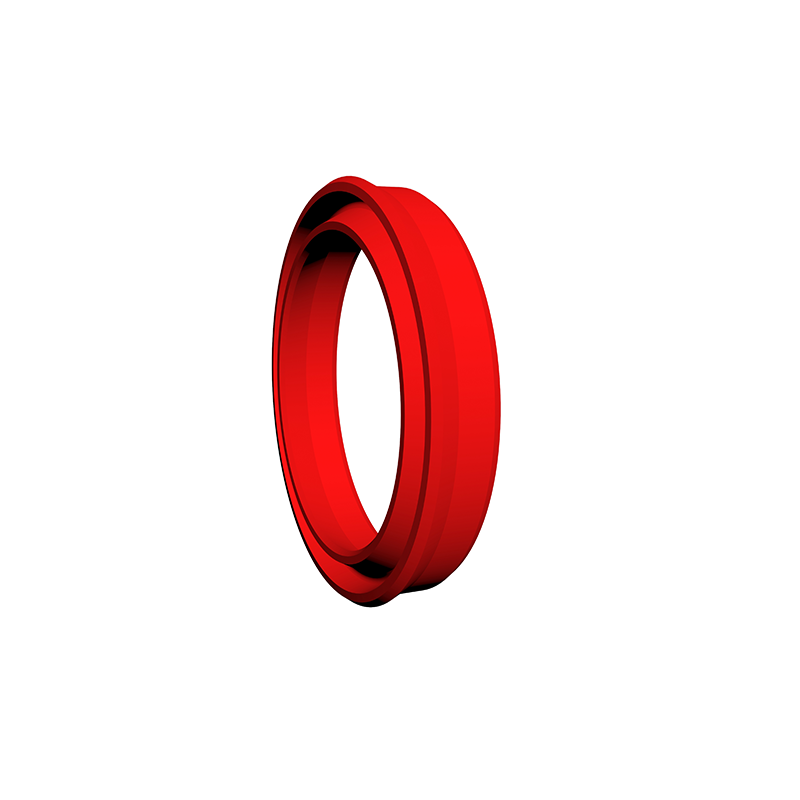

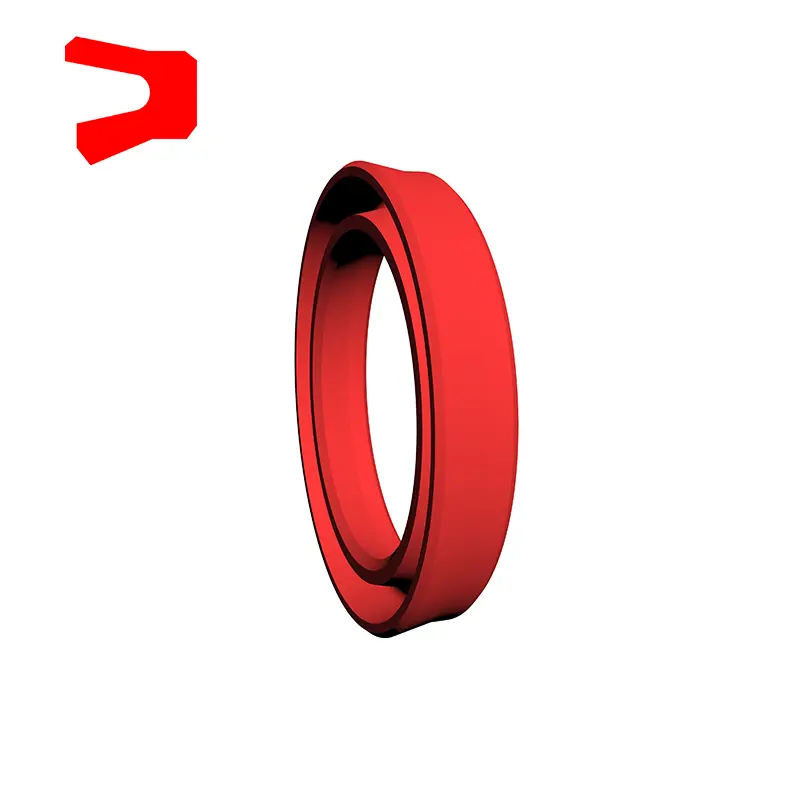

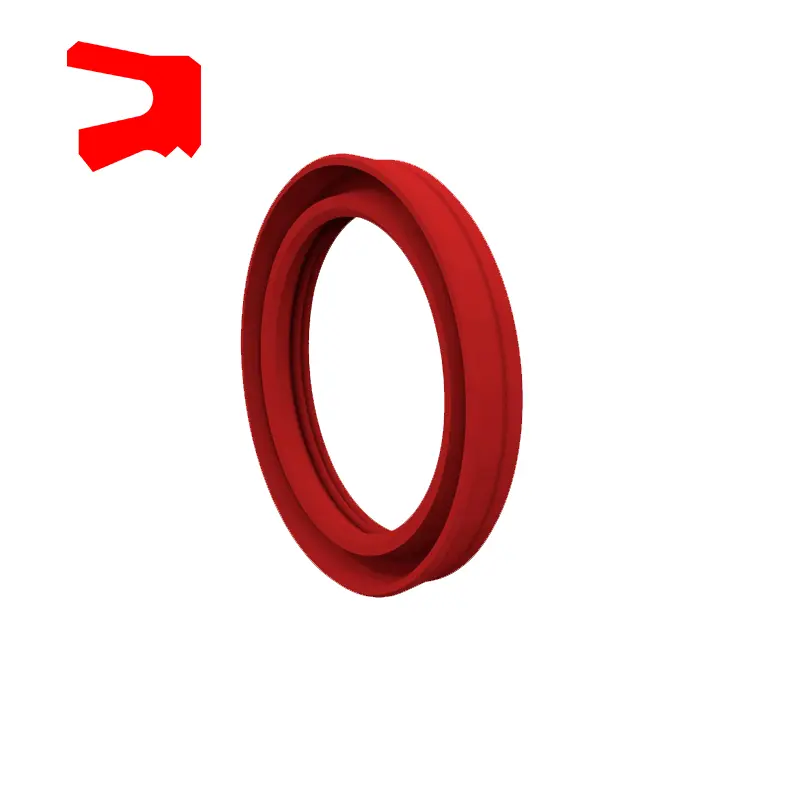

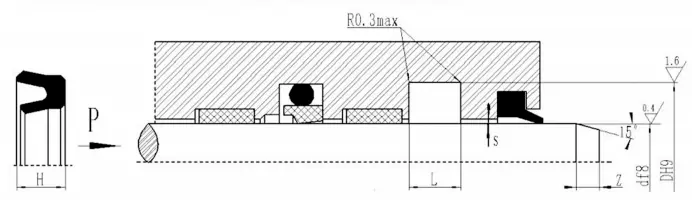

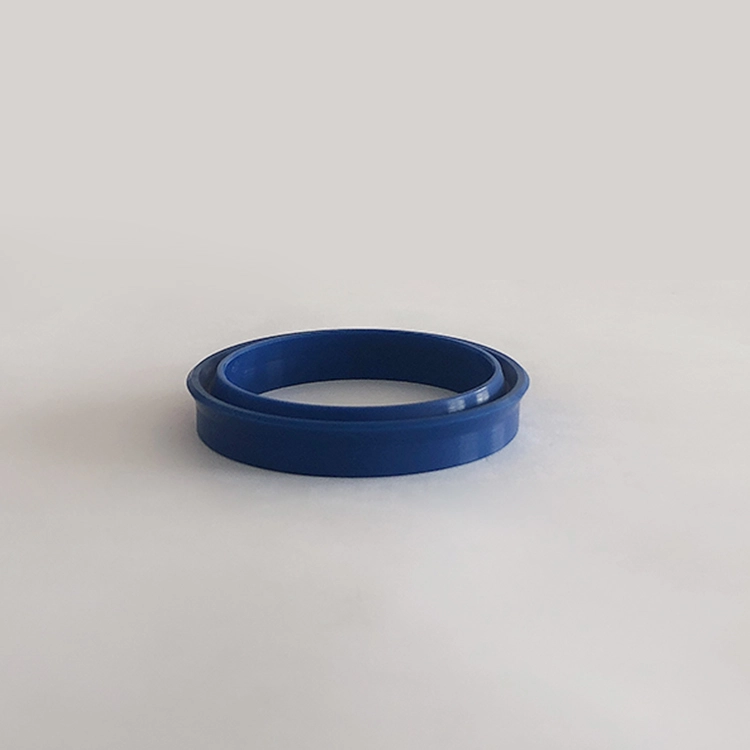

RCUR ul Ring - бұл поршенді өзенде арнайы қолданылатын асимметриялық тығыздағышы, гидравликалық өзара әрекеттесуге жарамды, гидравликалық өзара қозғалыстың бір жақты тығыздауына жарамды, жақсы герметикалық көрсеткіштері бар. Groove ISO5597 стандартына сәйкес келеді. Ол герметикалық жүйеде көмекші мөр ретінде қолданылады. Оның сипаттамалары:
1. Жақсы статикалық және динамикалық герметикалық көрсеткіштер;
2. Динамикалық жағдайда майды қалпына келтірудің күшті қабілеті;
3. Қарапайым құрылым және оңай орнату және техникалық қызмет көрсету.

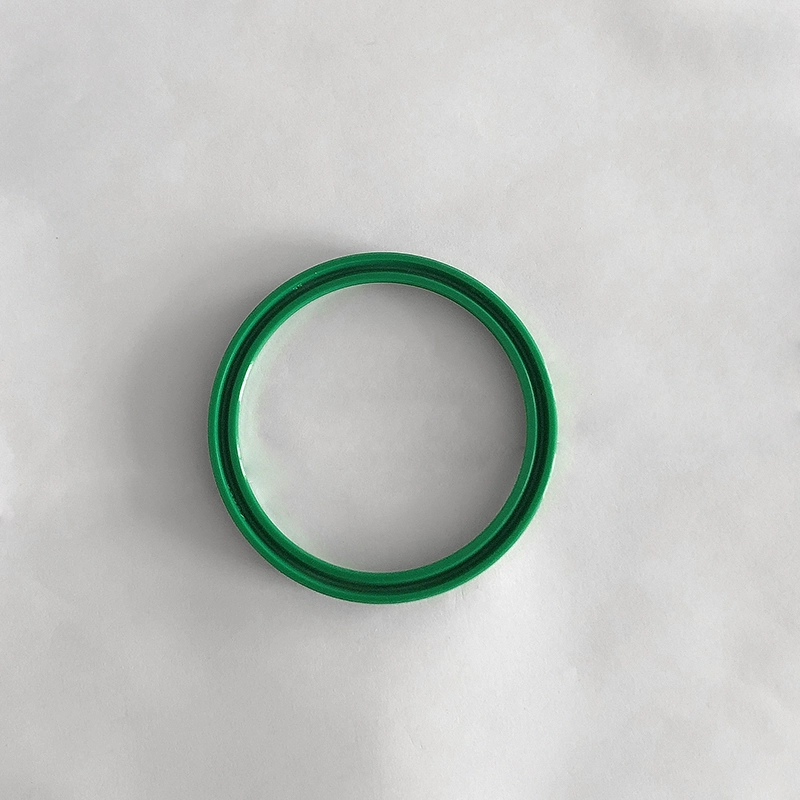

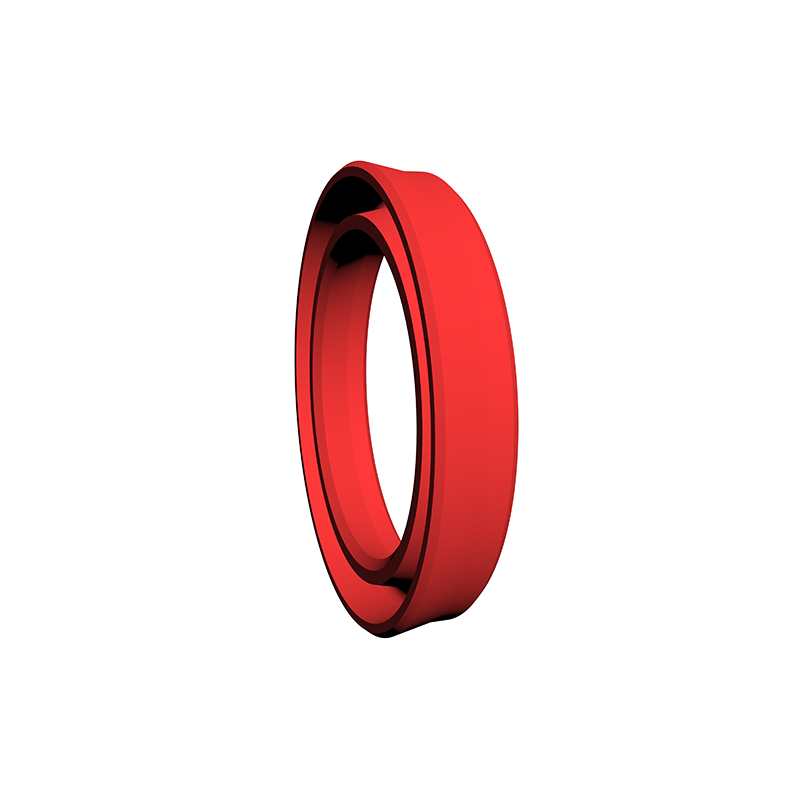

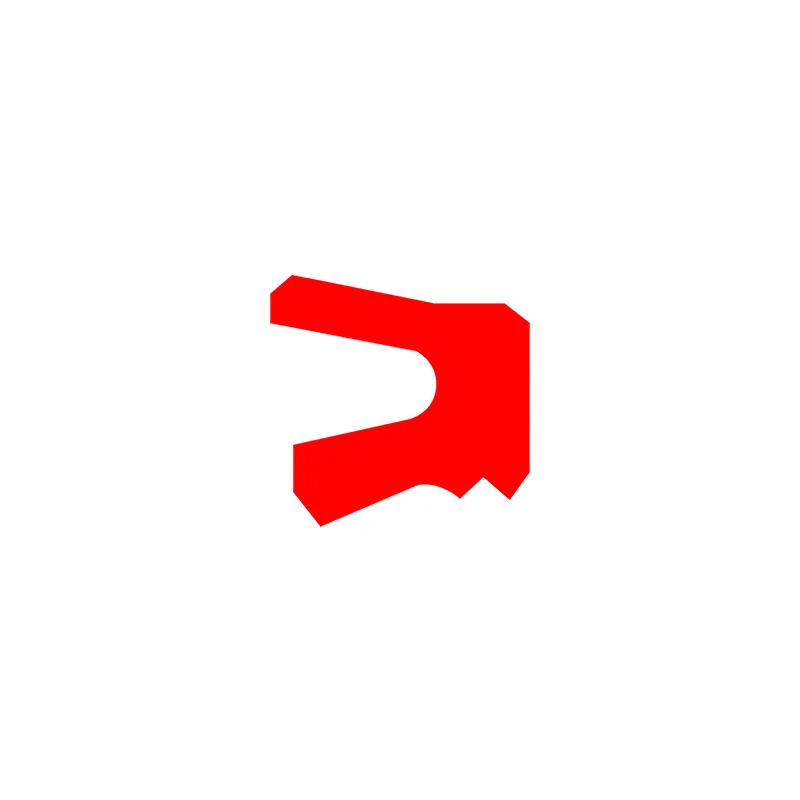

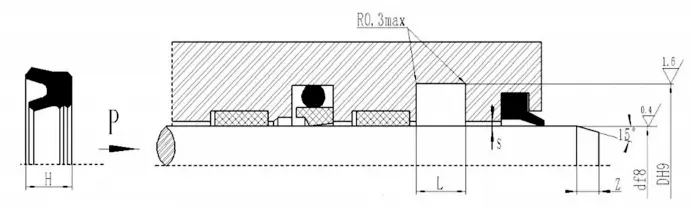

Rcusr vill Ring - бұл поршеньді өзенде арнайы қолданылатын асимметриялық тығыздағышы, пломбадағы сақинаның ішкі жағындағы қосалқы ері бар асимметриялық тығыздағышы. Ол гидравликалық өзара әрекеттесудің біржыздық тығыздалуы үшін жарамды және тығыздаудың жақсы нәтижесі бар. Groove ISO5597 стандартына сәйкес келеді. Оны тек пайдалануға немесе герметикалық жүйеде қосалқы мөр ретінде пайдалануға болады. Оның сипаттамалары:
1. Жақсы статикалық және динамикалық герметикалық көрсеткіштер;
2. Төмен үйкеліс, тегіс қозғалыс, динамикалық жағдайда майды қалпына келтіру қабілеті;
3. Қарапайым құрылым және оңай орнату және техникалық қызмет көрсету.
Өнімнің ерекшеліктері мен қосымшалары:
Материалдық таңдау
1. Қолдау көрсететін сақиналық материалдарды таңдауға болады: R01 Нитрильді резеңке (NBR), RO2 FLUVORURURUBBER (FKM) және т.б.
2. сақиналық материалдар: PTFE2, ptfe3, ptfe4, ptfe4, pu және т.б.
RC15 Материалдық таңдау
1. Қысым сақинасы материалдары: политетрафлуороэтилен, нілеттік маталар, флюорверббер матасы, нейлон, полиоксиметилен
2. V-сақиналы материал: политетрафлуороэтилен, нитрильді резеңке, нитрильді мата, флюурораббер, флюорверббер, полиуретан
3
RCUR Материалдарды таңдау полиуретан (Пу)
Тапсырыс беру мысалы:
RC11-40x55.1x6.3-ptfe3-r01 тапсырыс моделіне тапсырыс беру
RC11-B-40x55.1x6.3-ptfe3-r02 моделіне тапсырыс беру
Model-Rod диаметрі X Groove диаметрі x ені
RC12-40x55x7.5-ptfe3-r01 тапсырыс моделі
Model-Rod диаметрі X Groove диаметрі x groove ені
RC13-80-PTFE3-R01 немесе SPNC-80-PTFE3-R01 тапсырыс моделі
RC13 / SPNC-моделі 80-біліктің диаметрі D PTFE3-PTFE Материал коды R01-O-RIN RUND Материал коды
RC14-80-PTFE3-R01 тапсырыс үлгісінің моделі
Rc14-білігі 80-білік диаметрі D PTFE3-PTFE материал коды R01-O-RIN RUND Материал коды
RC15
| Улгі | Материал | Қолданылатын ауқым | Герметизация |
| RC15-A | V-Ring: NBR матасы, қысым сақинасы, қолдау сақинасы: NBR матасы / PA / PTFE | Қалыпты температура, жоғары қысым | Жақсы |
| RC15-b | V-сақина: FKM матасы, қысым сақинасы, қолдау сақинасы: FKM матасы / PTFE | Жоғары температура, жоғары қысым | Жақсы |
| RC15-c | V-Ring: NBR, қысым сақинасы, қолдау сақинасы: NBR матасы / PA / POM / PTFE | Қалыпты температура, орташа және төмен қысым | Үздік |
| RC15-D | V-сақина: FKM, қысым сақинасы, қолдау сақинасы: FKM матасы / PTFE | Жоғары температура, орташа және төмен қысым | Үздік |
| RC15-e | VBR Ring: NBR + NBR мата үйлесімі, қысым сақинасы, тірек сақинасы: NBR матасы / PA / PTFE | Қалыпты температура, орташа және жоғары қысым | Өте жақсы |
| RC15-F | V-сақина: FKM + FKM мата үйлесімі, қысым сақинасы, тірек сақинасы: FKM матасы / PTFE | Жоғары температура, орташа және жоғары қысым | Өте жақсы |
| RC15-g | V-сақина, қысым сақинасы, тірек сақинасы: PTFE1 / PTFE2 / PTFE3 / PTFE4 | Жоғары температура және жоғары қысымды коррозиялық медиа | Қалыпты |
| RC15-h | V-Ring: PU, қысым сақинасы, қолдау сақинасы: PU / PA / POM / PTFE | Қалыпты температура, орташа және жоғары қысым | Өте жақсы |

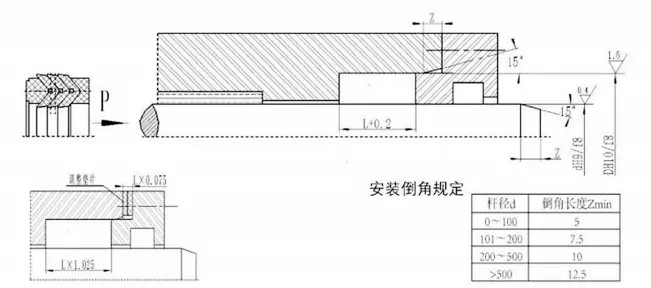

Тапсырыс беру мысалы RC15-A-40x55x22.5RC15-A-моделі DXDXL Орнату түймесі
| Rod диаметрі d | Champer ұзындығы zмин |
| 0 ~ 100 | 5 |
| 101 ~ 200 | 7.5 |
| 200 ~ 500 | 10 |
| > 500 | 12.5 |
V-тәрізді біріктірілген тығыздағыш тығыздағыштың осьтік өлшемін өзгерту арқылы герметикалық және үйкеліс жағдайына қол жеткізе алады. Ұзақ мерзімді жұмыстан кейінгі алғашқы тозу осьтік өлшемді реттеу арқылы ұзартылуы мүмкін. Герметикалық қуыстың реттелетін осьтік өлшемі 1,025L болуға және реттеудің сомасы 7,5% л құрайды.
Ssn
Trust Model SPN-D * D * L-PTFE3-R01 ROD диаметрі * ойық төменгі диаметрі * ойық ені
SPN моделі PTFE3 модификацияланған PTFE Материал коды R01-тікбұрышты қоңырау материалдары
RC17
RC17-d * d * l-ptfe3-r01 Rod диаметрі
Gtd
TDMI
Ггди
Б.
BD40 * 55 * 11.4 Rod Model Diame Diameter × groove диаметрі × тығыздағыш биіктігі
Yxd
TOUND MOLOD YxD63x75x14-R01 ROD Diame Diame Диаметрі × groove diame × итбалық биіктігі - Материалдық код
ЦИР
RCUR63x73 × 10 ROD диаметрі × алақамдық диаметрдің биіктігі ×
RCUSR63x73x6 Rod Model Rod Diame Diame Diame Diame Diame Diame Diame ® Биіктігі
Еректерлер

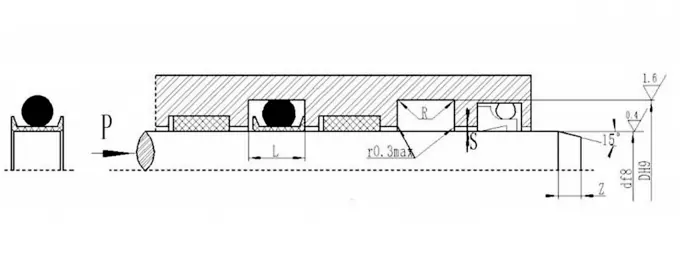

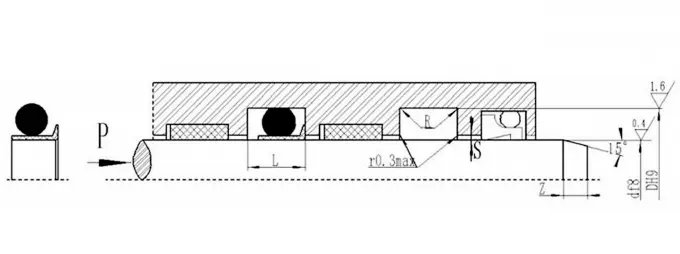

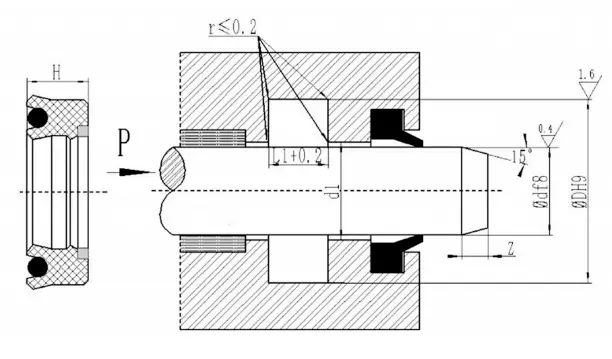

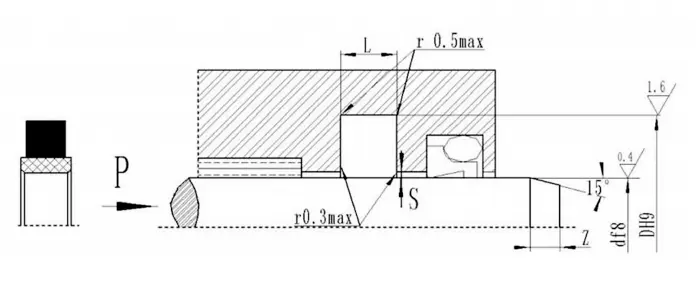

| RC11 Ұлттық стандарт (техникалық сипаттама кестесінде кез-келген мөлшердегі өнімдерді шығара алады) | |||||||||
| D F8 стандартты түрі RC11 RC11-b |
Light Load D F8 RC11-Q RCI1-B-Q |
Ауыр жүктеме d F8 RC11-Z RC11-B-Z |
Диаметрі D H9 |
Ойық ені L+0.2 |
Радиалды тазартуmax | Дөңгелек бұрыштар RЕңбек |
Бөлігі Zмин |
O-сақиналық сым диаметрі dO | |
| 0 ~ 20MPA | 20-40MPA | ||||||||
| 3 ~ 7.9 | 8 ~ 18.9 | - | D + 5 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 8 ~ 18.9 | 19 ~ 37.9 | 3 ~ 7.9 | D + 7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 19 ~ 37.9 | 38 ~ 199.9 | 8 ~ 18.9 | D + 11 | 4.2 | 0.25 | 0.2 | 1.0 | 4 | 3.55 |
| 38 ~ 199.9 | 200 ~ 255.9 | 19 ~ 37.9 | D + 15.5 | 6.3 | 0.3 | 0.2 | 1.3 | 5 | 5.30 |
| 200 ~ 255.9 | 256 ~ 649.9 | 38 ~ 199.9 | D + 21 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 256 ~ 649.9 | 650-999.9 | 200-255.9 | D + 24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 650 ~ 999.9 | > 1000 | 256 ~ 649.9 | D + 28 | 9.5 | 0.5 | 0.3 | 2.5 | 8 | 8.60 |
| > 1000 | - | 650 ~ 999.9 | D + 38 | 13.8 | 0.7 | 0.6 | 3.0 | 10 | 12.0 |
| Диаметрі диаметрі D F8 |
Диаметрі DH9 |
Ойық ені L+0.2 |
Радиалды тазартуЕңбек | Дөңгелек бұрыштар RЕңбек |
Бөлігі Zмин |
|
| 0 ~ 20MPA | 20 ~ 40mpa | |||||
| 20 ~ 39.9 | D + 10 | 5 | 0.4 | 0.3 | 0.2 | 4 |
| 40 ~ 70.9 | D + 15 | 7.5 | 0.4 | 0.3 | 0.3 | 5 |
| 71 ~ 200 | D + 20 | 10 | 0.5 | 0.4 | 0.4 | 6 |
| 200 ~ 309.9 | D + 25 | 12.5 | 0.6 | 0.5 | 0.4 | 8.5 |
| 310 ~ 539.9 | D + 30 | 15 | 0.7 | 0.6 | 0.8 | 10 |
| 540-699.9 | D + 35 | 17.5 | 0.8 | 0.7 | 1.2 | 12 |
| 700 ~ 1500 | D + 40 | 20 | 0.8 | 0.7 | 1.2 | 14 |
| ЕСКЕРТПЕ: Қысқа қысым көрсету үшін> 40 МПа үшін, Ыдыс-аяқтың түбірлік аймағы Smax H8 / 18 сәйкес толеранттылықты пайдаланады. | ||||||

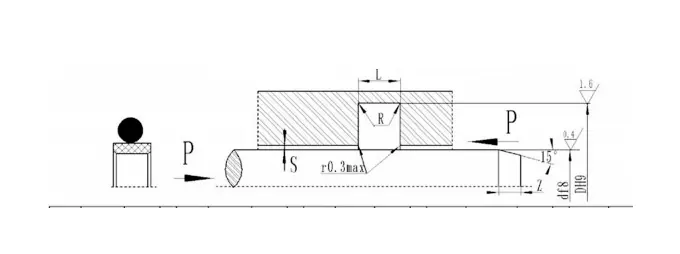

| Білік диаметрі D F8 |
Диаметрі D H9 | Ойық ені L+0.2 |
Дөңгелектелген бұрыштар RЕңбек |
Радиалды тазарту Smax |
Бөлігі Zmin |
O-сақиналық сым диаметрі dO |
|
| Гидравликалық қолдану үшін | Пневматикалық және гидравликалық төмен үйкеліс үшін | ||||||
| 3 ~ 10 | D + 3 | D + 3.5 | 2.5 | 0.4 | 0.2 | 3 | 1.9 |
| 10 ~ 22 | D + 4 | D + 4.6 | 3.2 | 0.6 | 0.3 | 4 | 2.4 |
| 22 ~ 50 | D + 6 | D + 6.6 | 4.7 | 1 | 0.3 | 5 | 3.5 |
| 48 ~ 150 | D + 10 | D + 10.6 | 7.5 | 1 | 0.35 | 6 | 5.7 |
| 150 ~ 1500 | D + 15 | D + 15.6 | 11.0 | 2.5 | 0.4 | 8 | 8.6 |
| Білік диаметрі D F8 |
Диаметрі D H9 |
Ойық ені Өшпін+0.2 | Дөңгелектелген бұрыштар RЕңбек |
Радиалды тазарту S |
Бөлігі Z |
O-сақиналық сым диаметрі dO |
| 8 ~ 17 | D + 5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 18 ~ 39 | D + 6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 40 ~ 108 | D + 10 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 109 ~ 1500 | D + 13 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| Ескерту: Білік диаметрі үшін ≤ 30 мм, ашық ойық ұсынылады. | ||||||

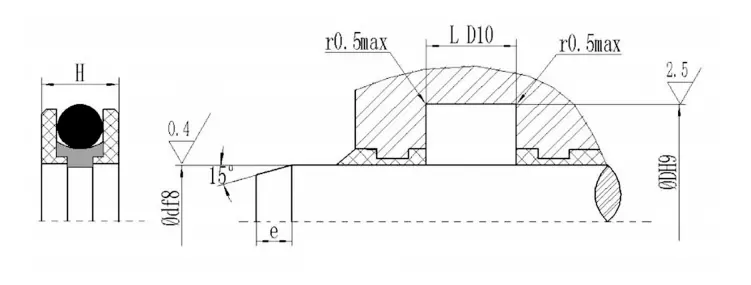

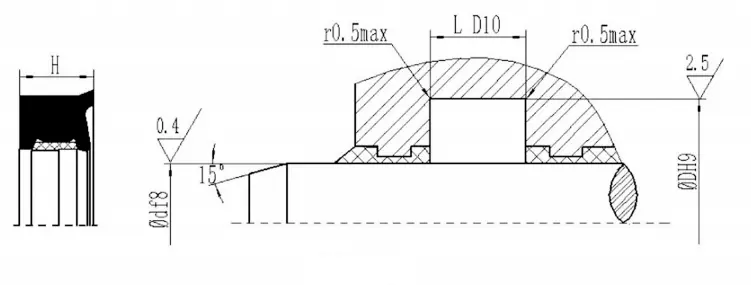

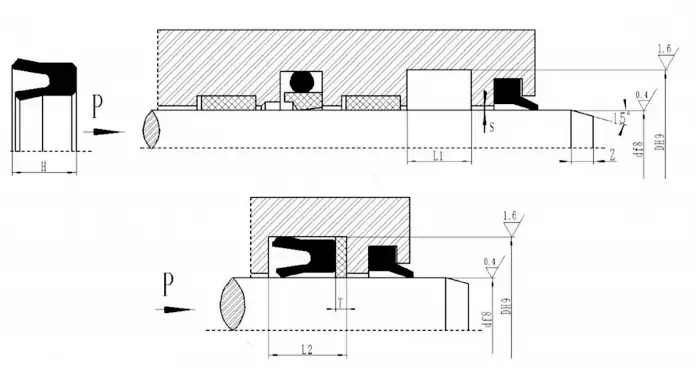

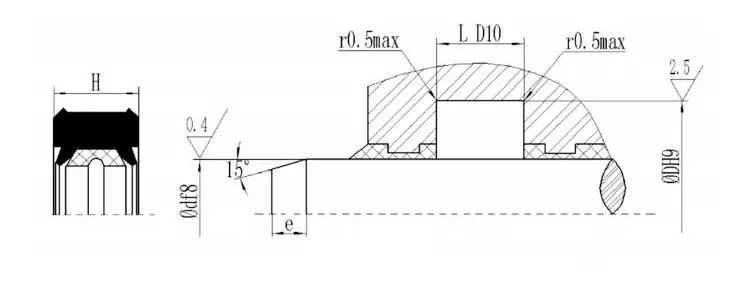

| Орнату өлшемдері | Түймесінің ұзындығы | |||||
| Диаметрі DF8 | Сыртқы диаметрі DH9 | Ұшқыштың ені L d10 | Мөрдің биіктігі Н |
|
Диаметрі диаметрі | Түймесінің ұзындығы е≥ |
| 20-56 | D + 10 | 16 | 15 |
|
20-59 | 6 |
| 57-140 | D + 13 | 16 | 15 |
|
60-104 | 7 |
| > 140 | D + 15 | 16 | 15 |
|
105-299 | 10 |
|
|
|
|
|
|
300-650 | 15 |
| Орнату лшемдері амысы | ||||||
| Диаметрі DF8 | Сыртқы диаметрі DH9 | Ұшқыштың ені L d10 | Мөрдің биіктігі Н |
|
Диаметрі диаметрі | Түймесінің ұзындығы е≥ |
| 20-39 | D + 7.2 | 4 | 3.5 |
|
20-59 | 6 |
| 40-79 | D + 10 | 5 | 4.5 |
|
60-104 | 7 |
| 80-100 | D + 13.8 | 7.5 | 7 |
|
105-299 | 10 |
| 101-250 | D + 20 | 10 | 9.5 |
|
300-650 | 15 |
| 250-600 | D + 30 | 15 | 14.5 |
|
|
|
| > 600 | D + 40 | 20 | 19.5 |
|
|
|
| Қысым / MPA | Экструзия Gap SЕңбек | |
| Өзек диаметрі D≤60mm | ROD диаметрі d> 60 мм | |
| ≤5 | 0.4 | 0.5 |
| ≤10 | 0.3 | 0.4 |
| ≤20 | 0.2 | 0.3 |
| ≤30 | 0.15 | 0.2 |
| ≤40 | 0.1 | 0.15 |
