Гидравликалық шаң дақылдары - герметикалық өнімдердің бірі, ол тығыздағыштар шығаратын герметикалық өнімдердің бірі. Сіз өнімнің осы түріндегі әртүрлі модельдер туралы біле аласыз және құрылымдық комбинациялар жасай аласыз. Қажет болса, сіз сонымен қатар анықтама немесе теңшелген шешімдер үшін бізбен байланыса аласыз немесе үлгі кітап алу үшін бізбен байланыса аласыз.

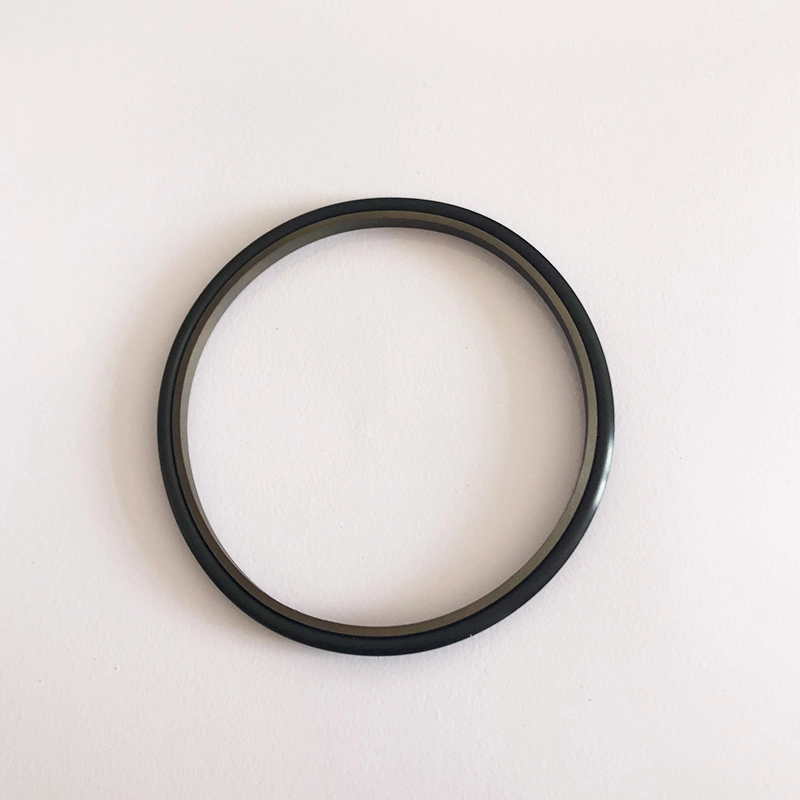

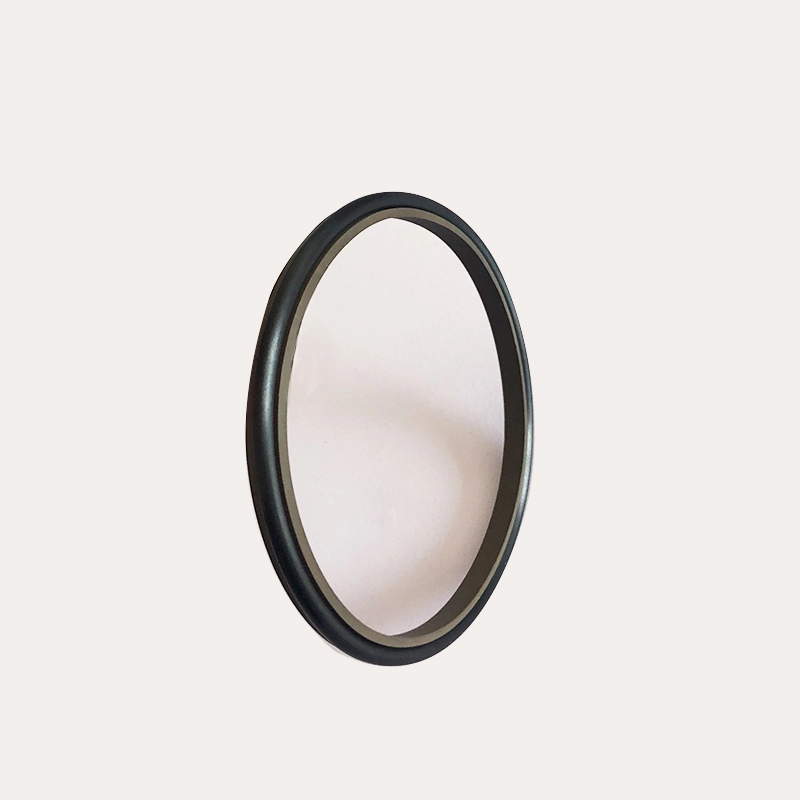

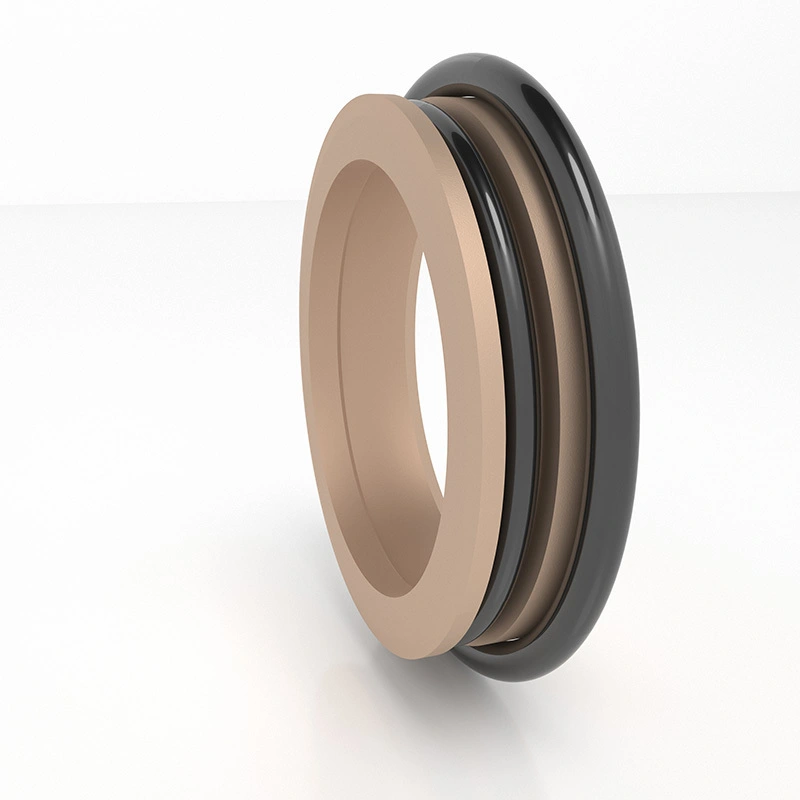

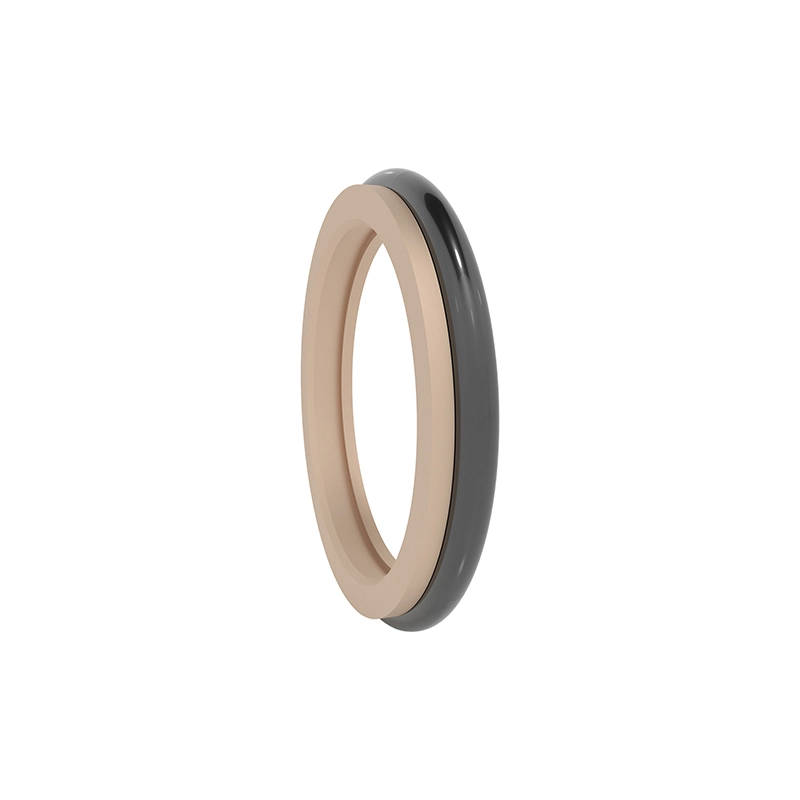

RCF01 және RCF02 - екі жақты шаң дақылдары, екі жақты ерінді шаңды тығыздағыш сақинадан тұрады, киюге қарсы PTFE материалы және O-тәрізді резеңке сақиналардан тұрады. O-сақина PTFE сақинасының тозуын өтеу үшін алдын-ала жүктелген күш береді. RCF01 шаңды немесе суық орталар сияқты ауыр жағдайларда және жоғары жиілікті өзара әрекеттесуге жарамды. Бөлінген ойықтарды білік диаметрі 30 мм-ден аз уақытқа қолданған жөн. RCF02 өзара қарым-қатынас, серпіліс немесе спиральды қозғалыс үшін жарамды.

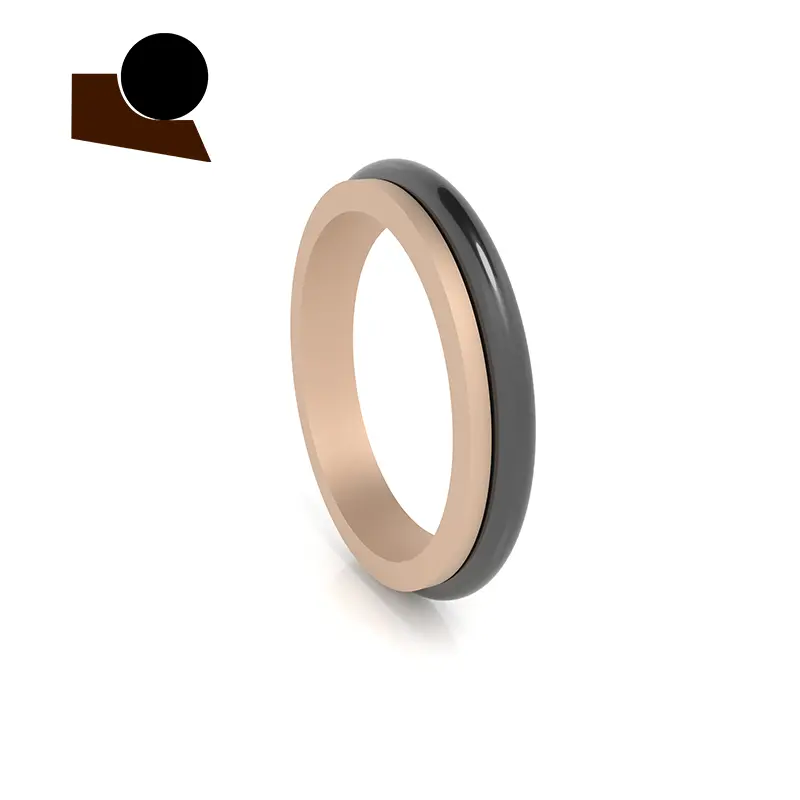

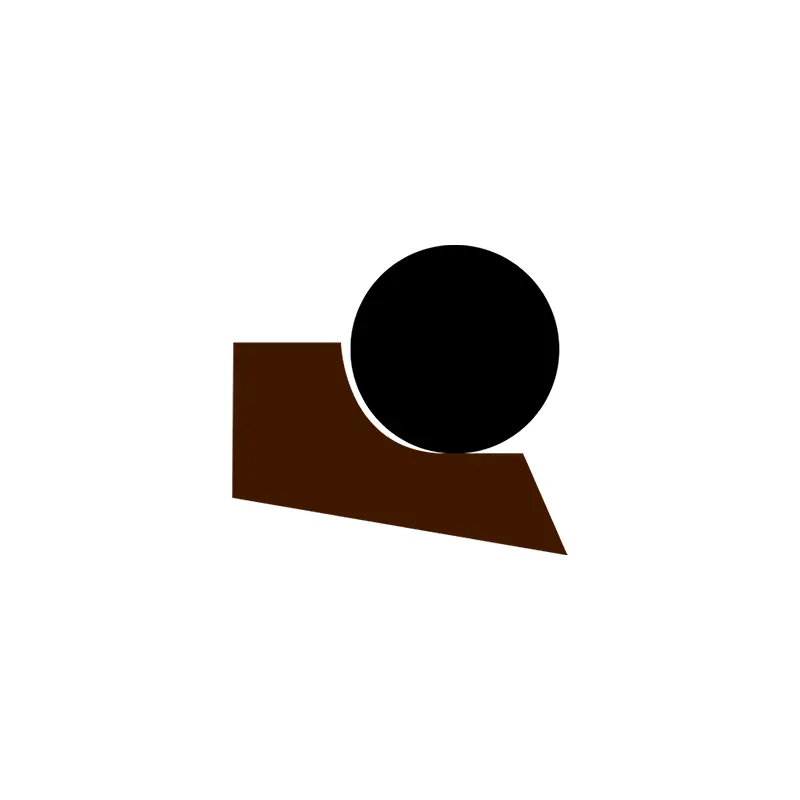

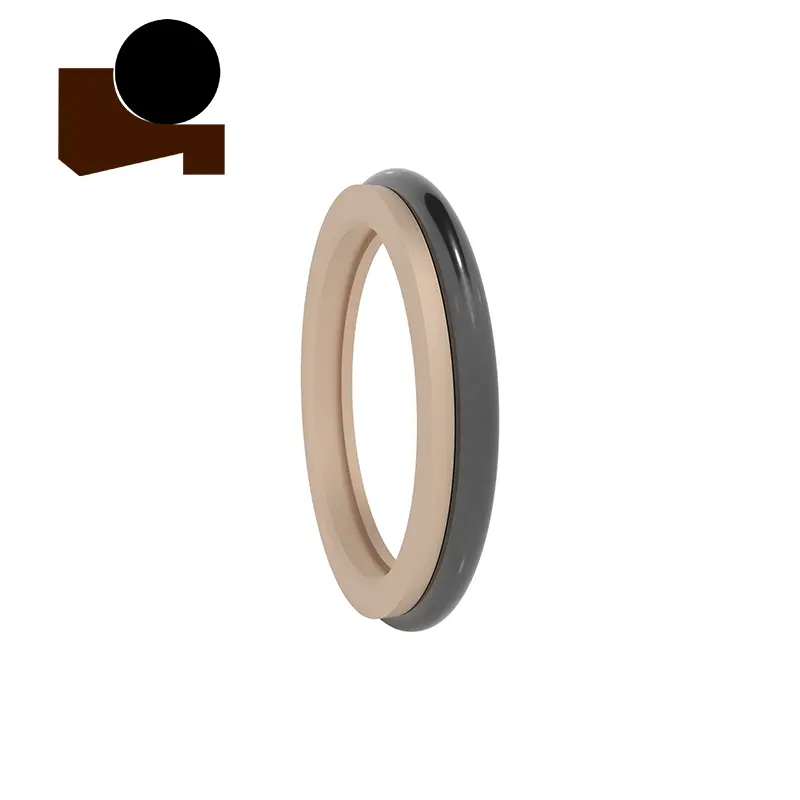

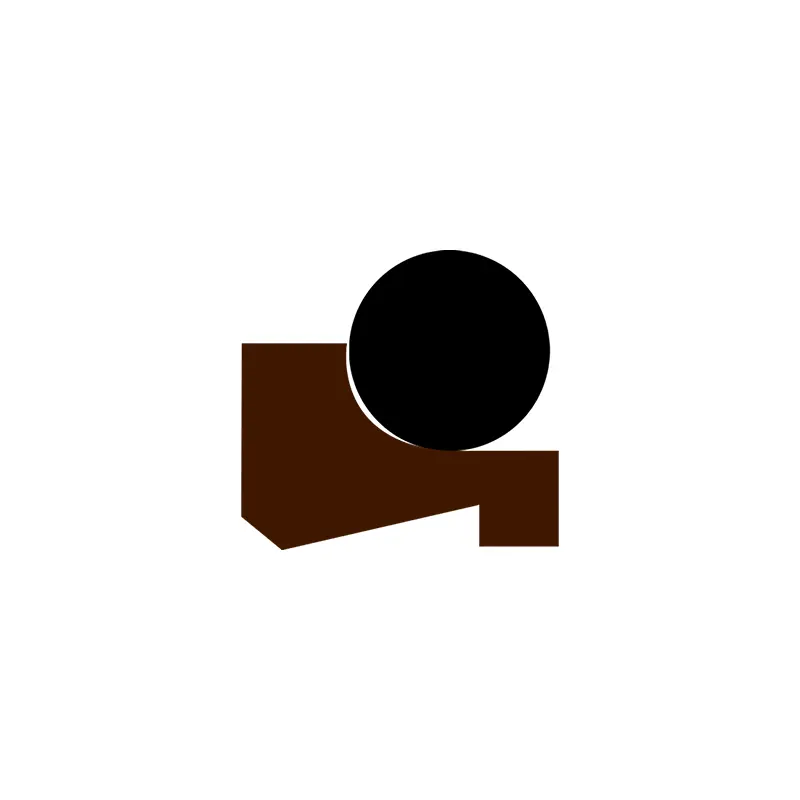

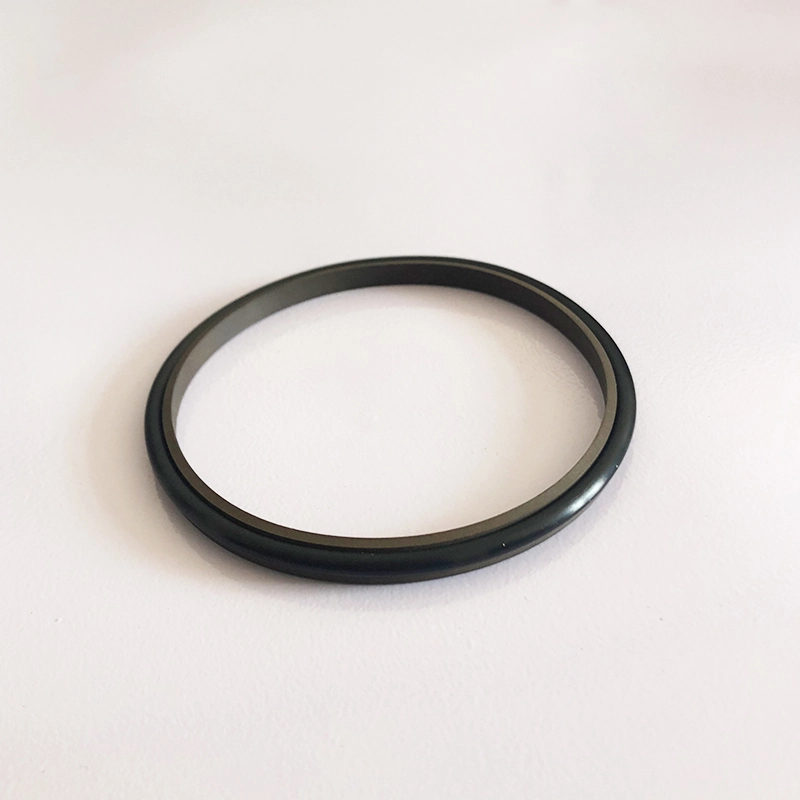

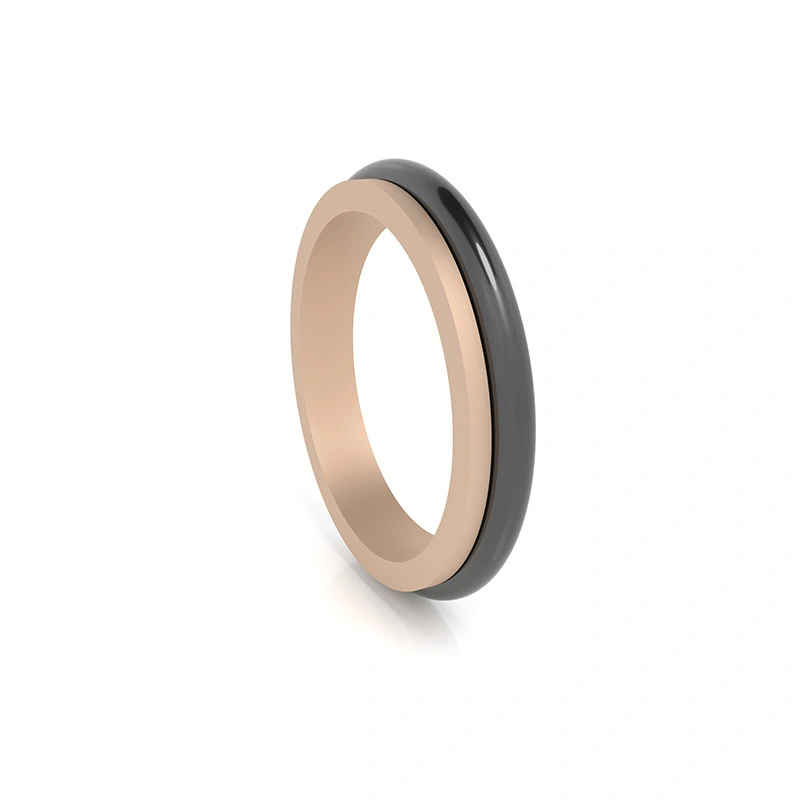

RCF03 - бұл PTFE материалы мен O-тәрізді резеңке сақинамен толтырылған бір-бір жақты шаң сақинасы. Оның функциясы шаңды тазартып, жүйенің ластануына жол бермеу. Бұл өзара қозғалысқа, тербелетін немесе спиральды қозғалыс жағдайына қолайлы.

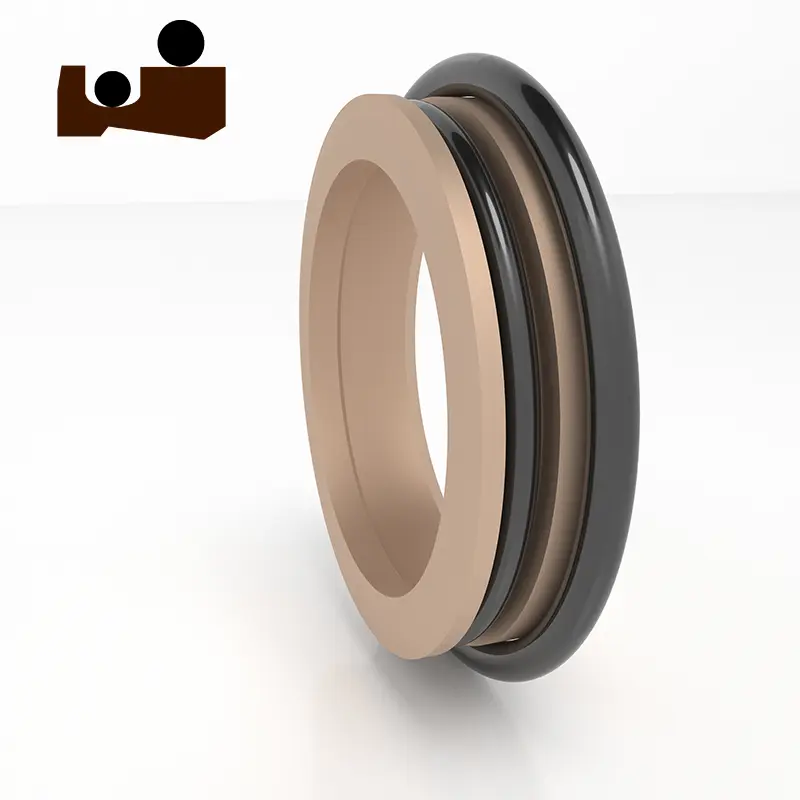

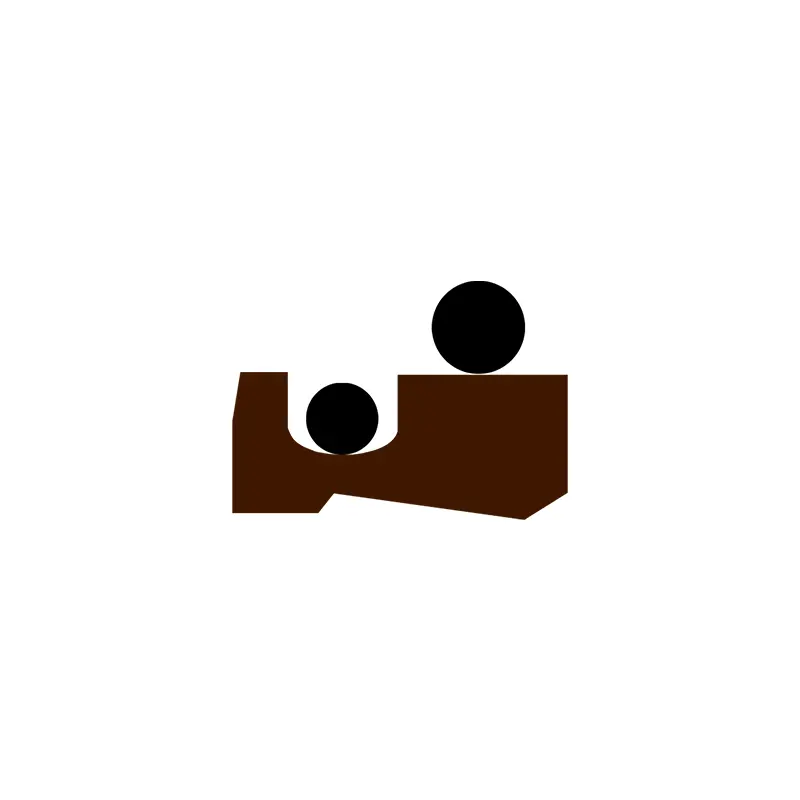

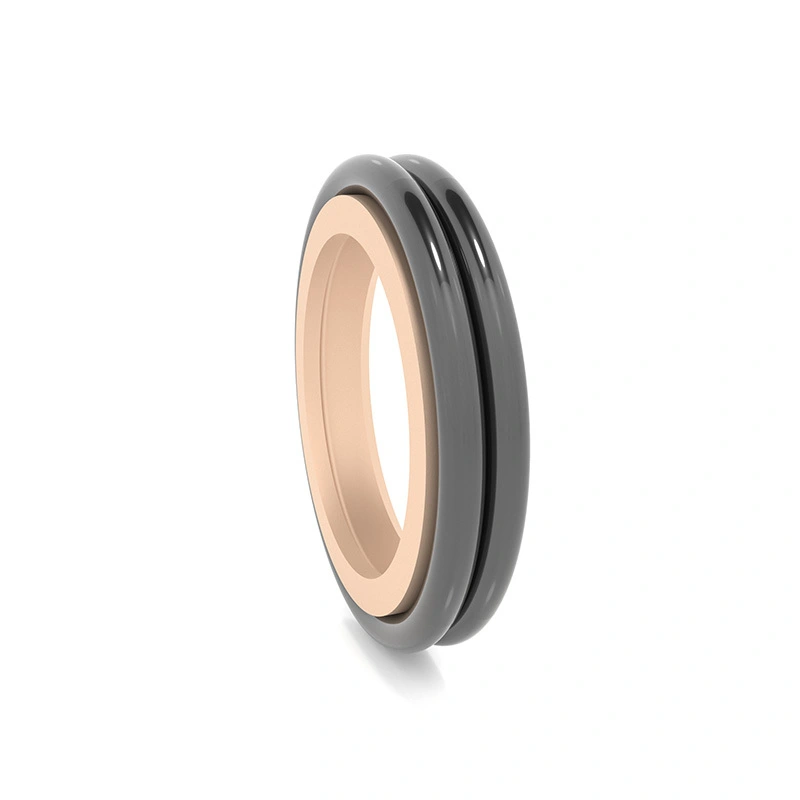

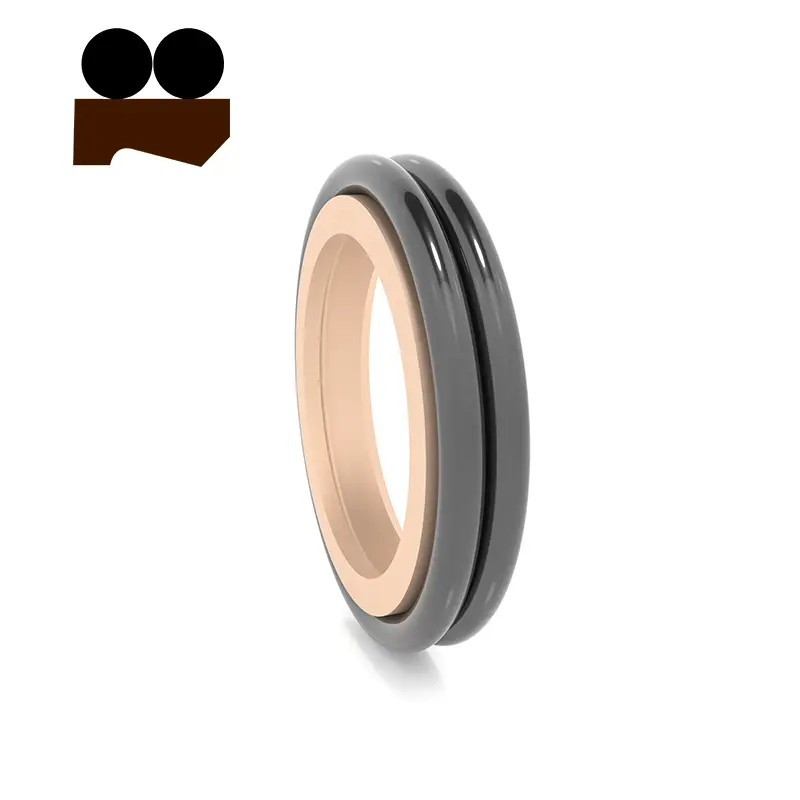

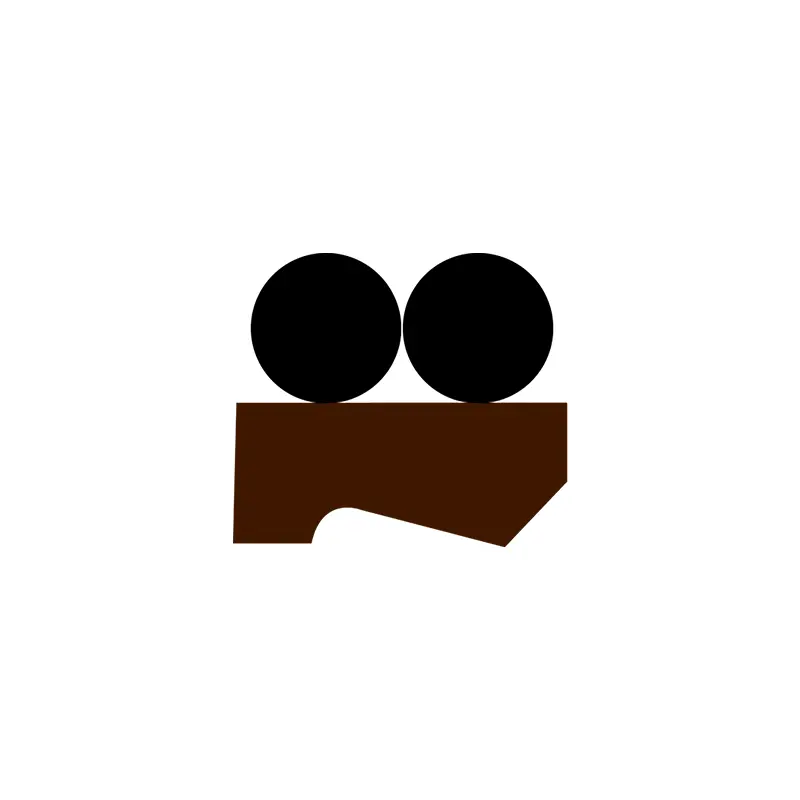

RCF04 және RCF05 - бұл екі қабатты ерінге арналған шаң сақиналары - арнайы пішінді және шаң өткізбейтін ерін және шаң өткізбейтін ерін және екі о-сақиналар, ал алдын-ала жүктеу элементтері ретінде екі о-ринг. Бұл ұзақ өмірдің сипаттамалары, төмен үйкеліс, тұтқырлық пен жоғары сенімділікке ие. RCF04 негізінен ауылшаруашылық техникаларында, гидравликалық принтерде, инъекциялық қалыптау машиналарында, гидравликалық басқару жүйелерімен, гидравликалық жүйелермен, жүктер, жылжымалы машиналар, крандар және тиеу және түсіру машиналары. RCF05 негізінен гидравликалық принтерде, инъекциялық қалыптау машиналарында, жылжымалы машиналарда, металлургия машиналарында, металлургиялық машиналарда және т.с.с.

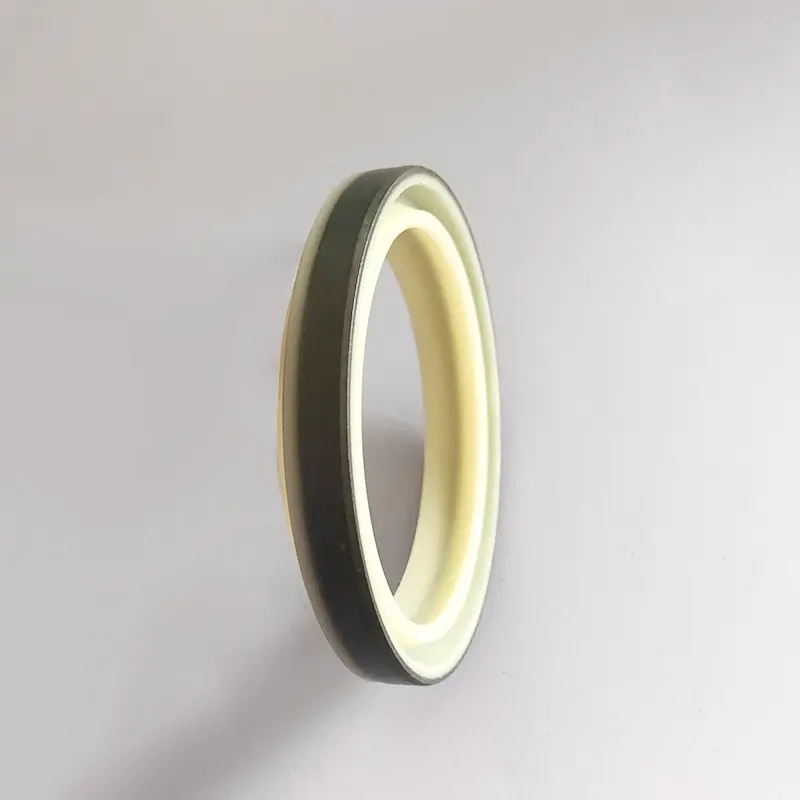

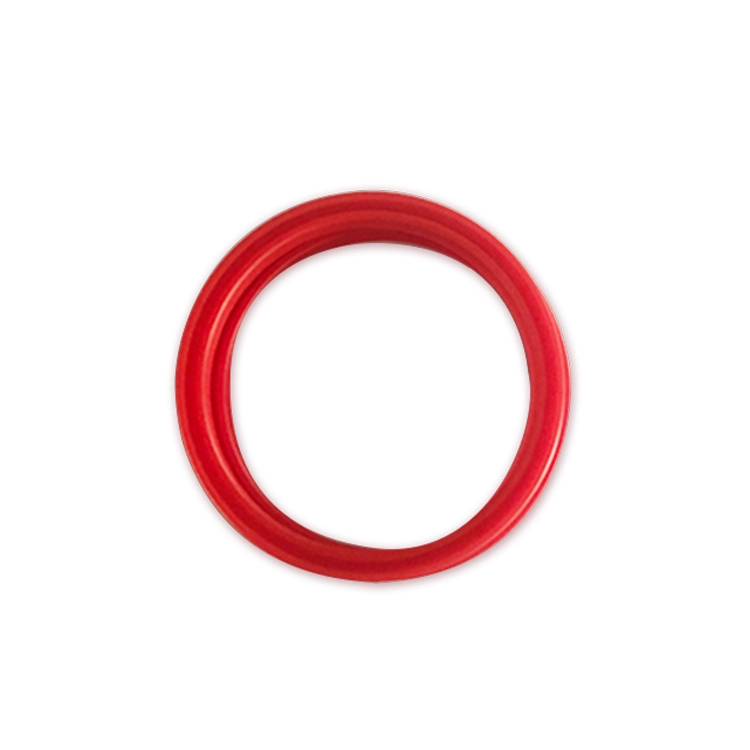

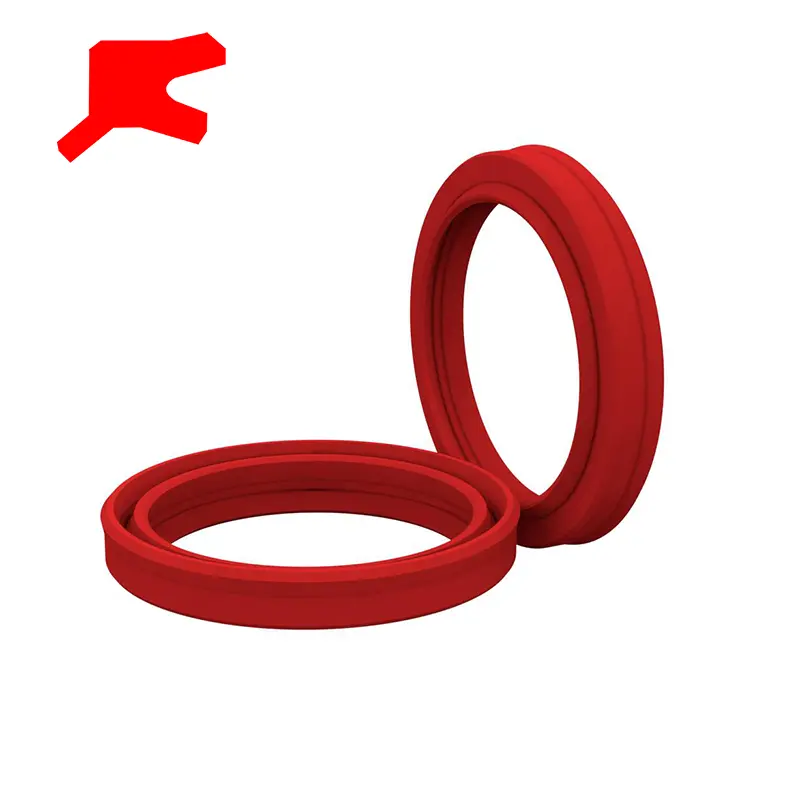

DHS шаң сақинасы - бұл екі фунт-шаң сақинасы, ол шаңдығының жақсы әсері және құрамында герметикалық майдың белгілі бір функциясы бар. Материалдар жоғары сапалы полиуретан, нитрильді резеңке және Fluororubber.

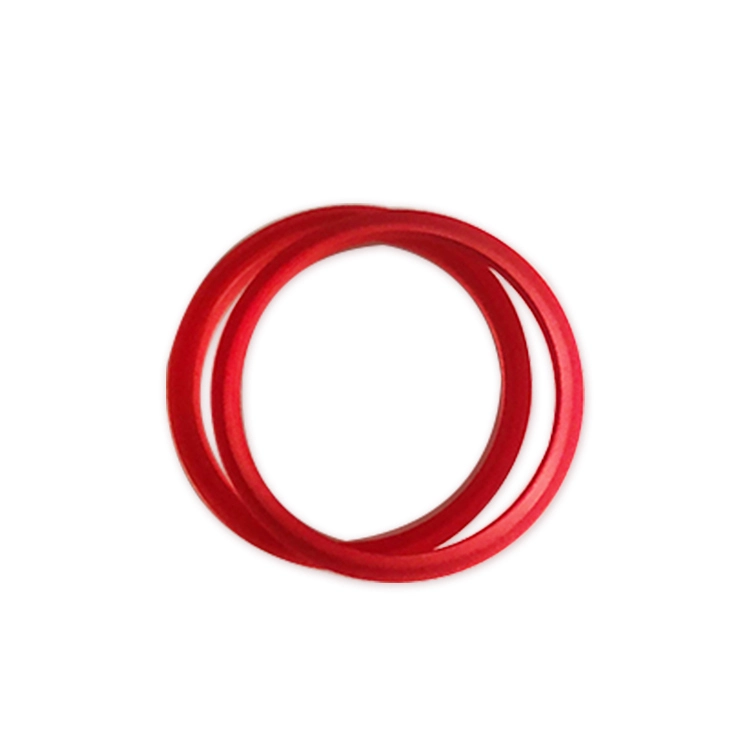

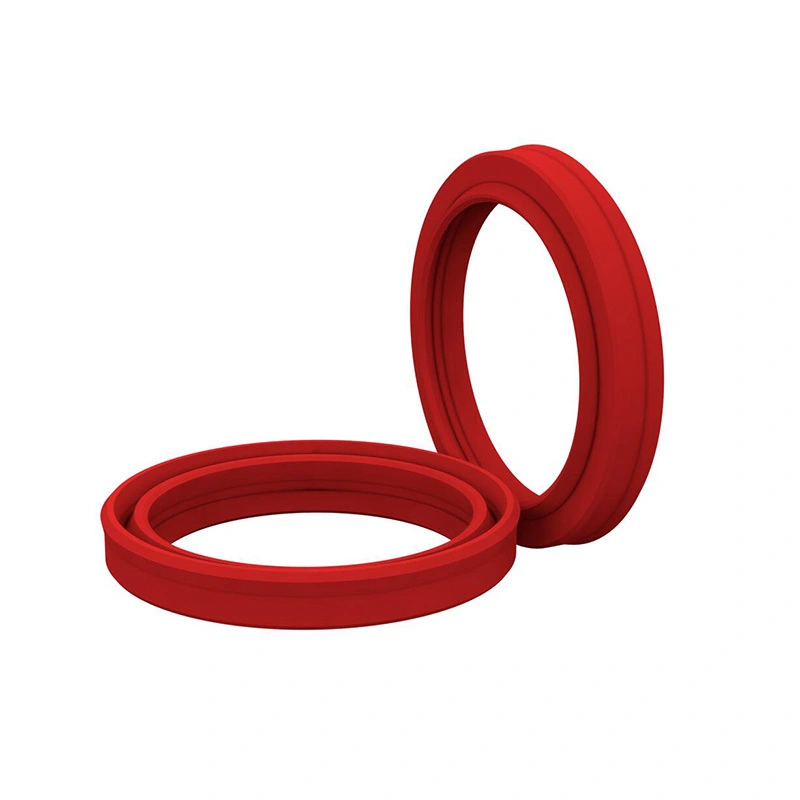

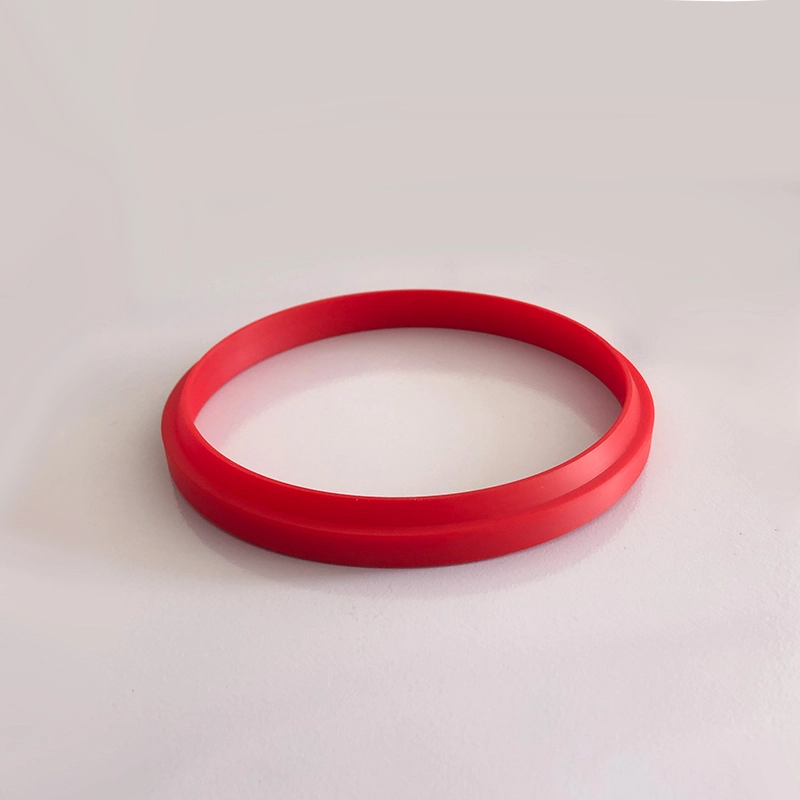

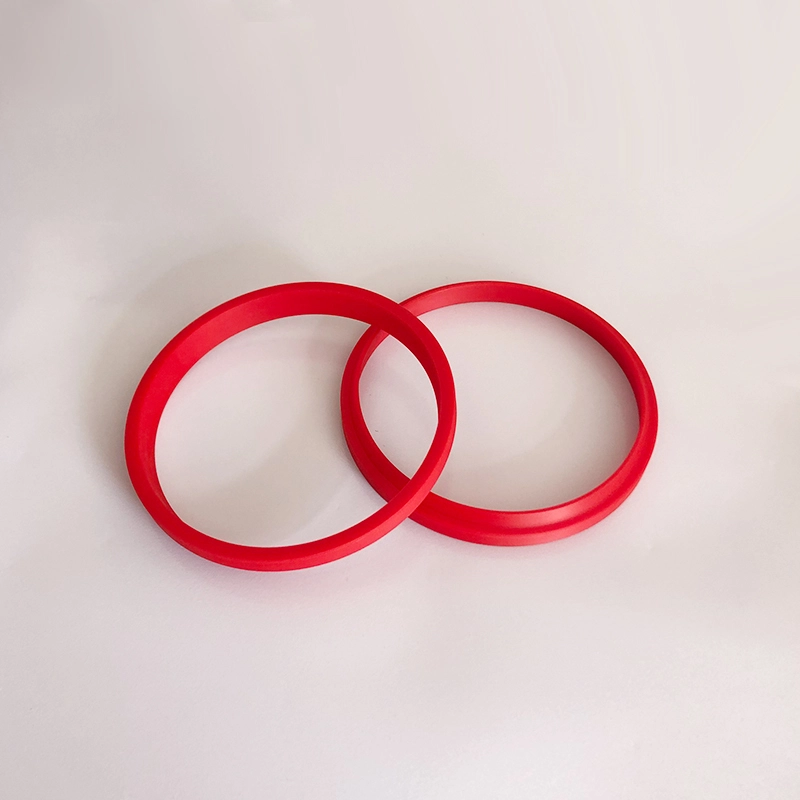

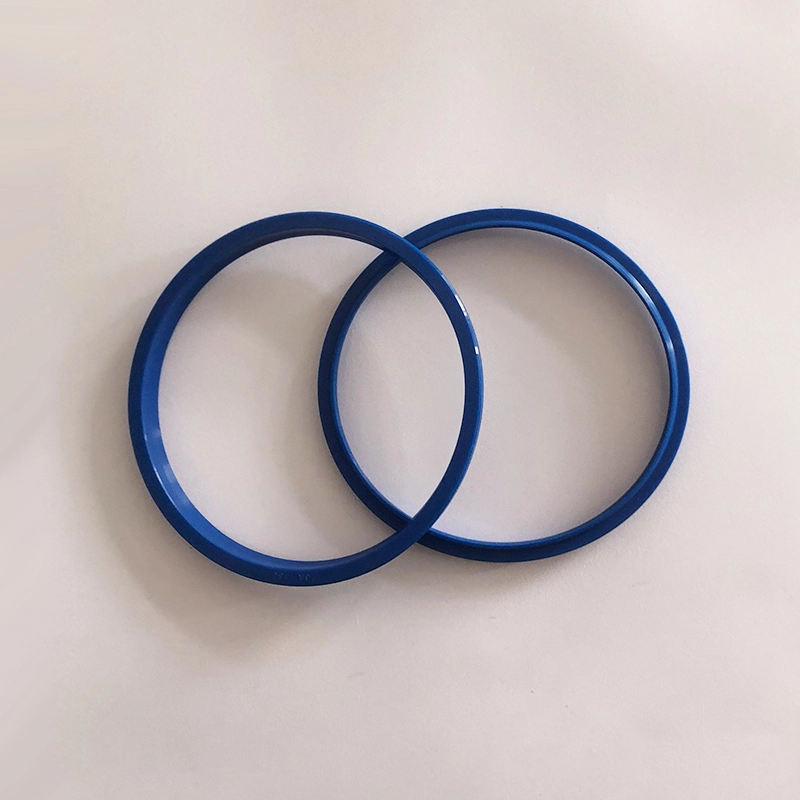

J-тәрізді және JA тәрізді j-пішінді гидравликалық цилиндрлі поршеньдер мен клапан шаңды тырнау үшін қолданылады. Материалдар полиуретанды (TPU / CPU) және резеңке болып табылады. Саздар мен өнімнің өлшемдері мен толастықтығы JB / T6657-93 және JB / T6656-93 сәйкес келеді.

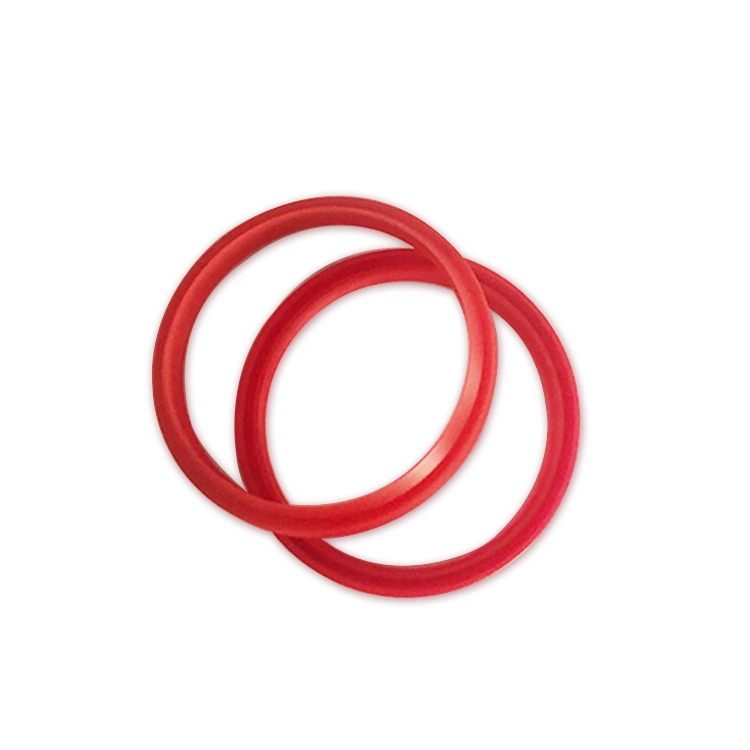

Шаң сақинасы GSM сыртқы ластағыштардың сыртқы ластаушы заттардың гидравликалық жүйеге және герметикалық жүйеге араласуын болдырмау үшін қолданылады және гидравликалық майды сыртқа ағып кетпестен майлау жүйесіне қайтаруға болады, бұл қосалқы герметиканың әсерінен майлау жүйесіне қайтаруы мүмкін. Материалдар сүт безі резеңке, флюурорббер және полиуретан.

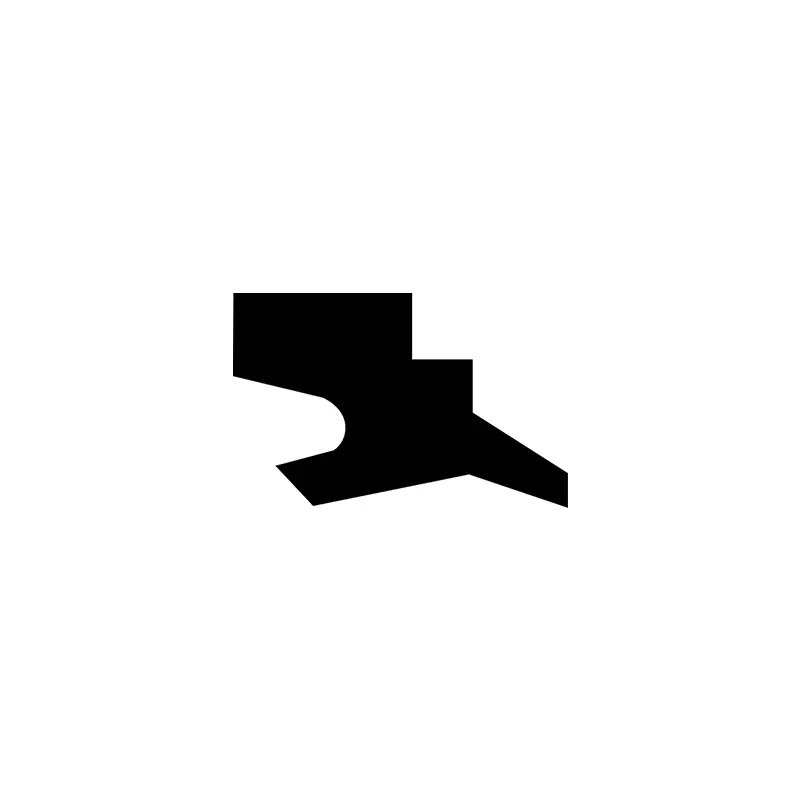

GP1 және GP6 шаң сақиналары ластаушы заттарды гидравликалық жүйеге және герметикалық жүйеге араластырудың алдын алу үшін қолданылады. Материал - бұл нитрильді резеңке NBR және Fluororubber Fkm жоғары температурада таңдалады. GP6 негізінен үлкен диаметрлі поршень шыбықтарын шаңға шығару үшін қолданылады.

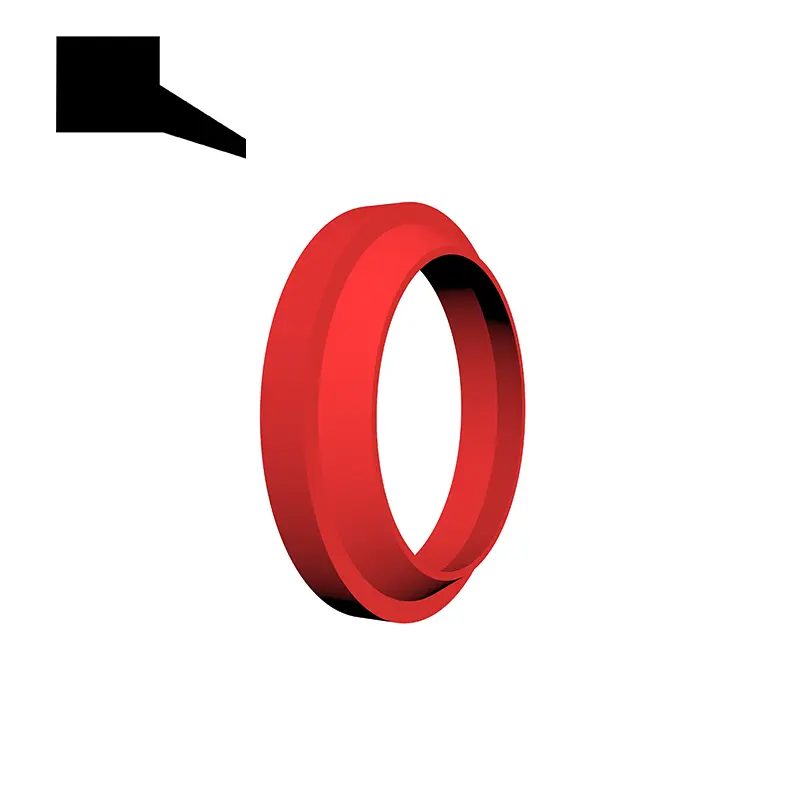

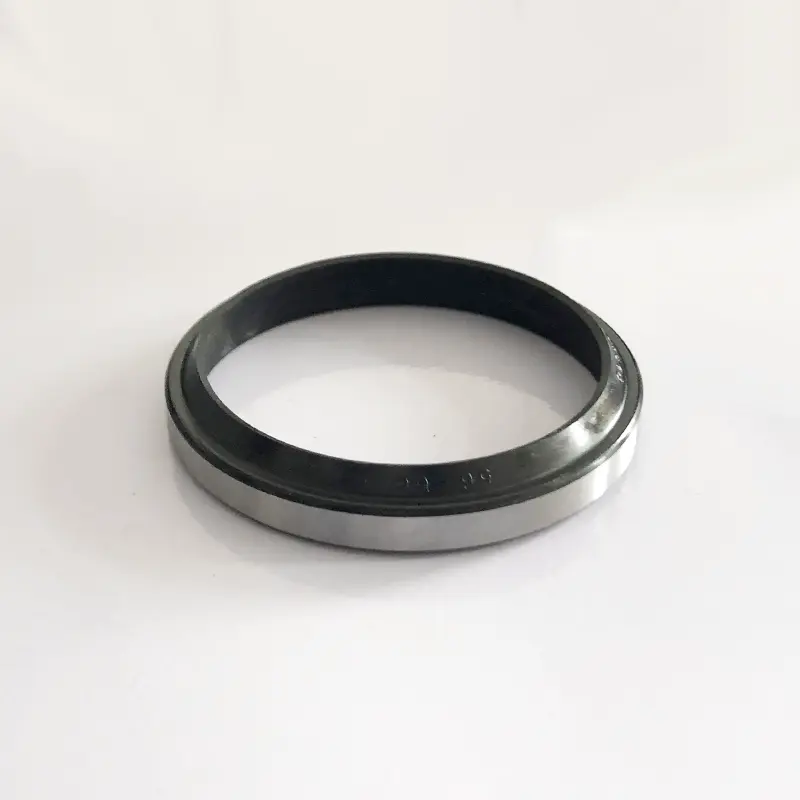

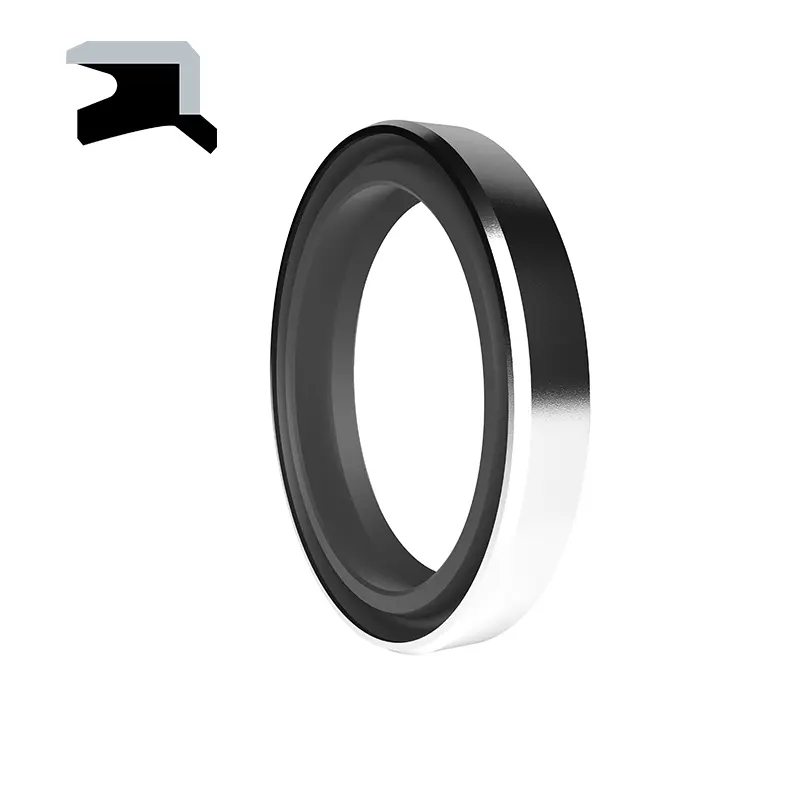

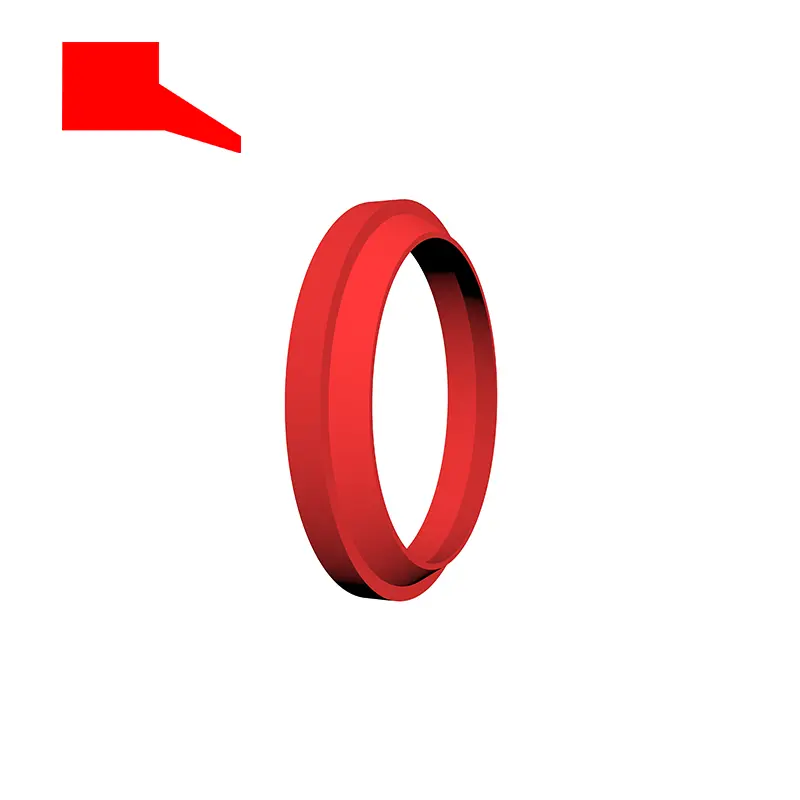

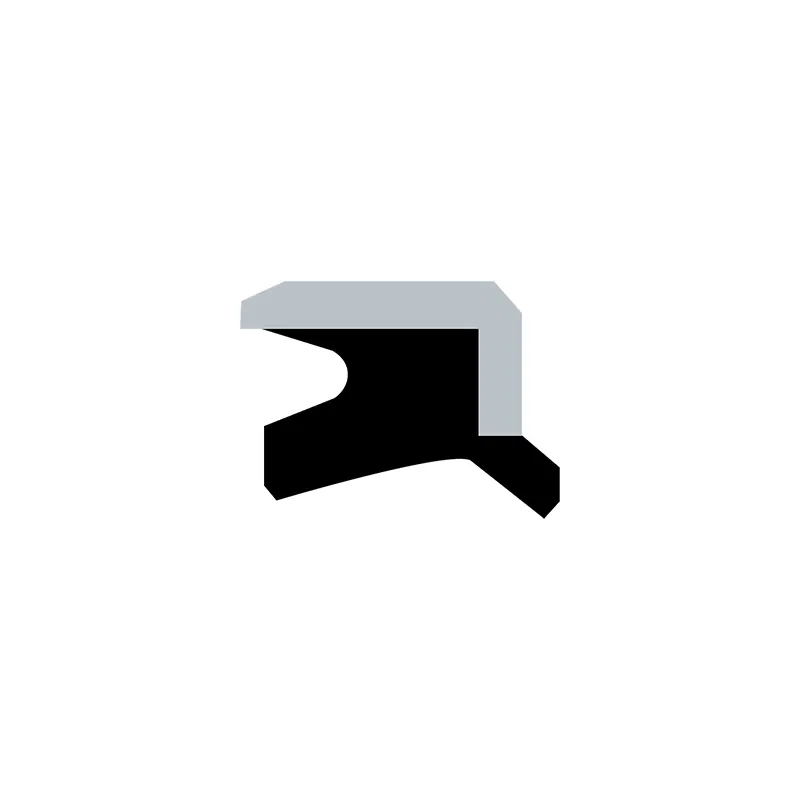

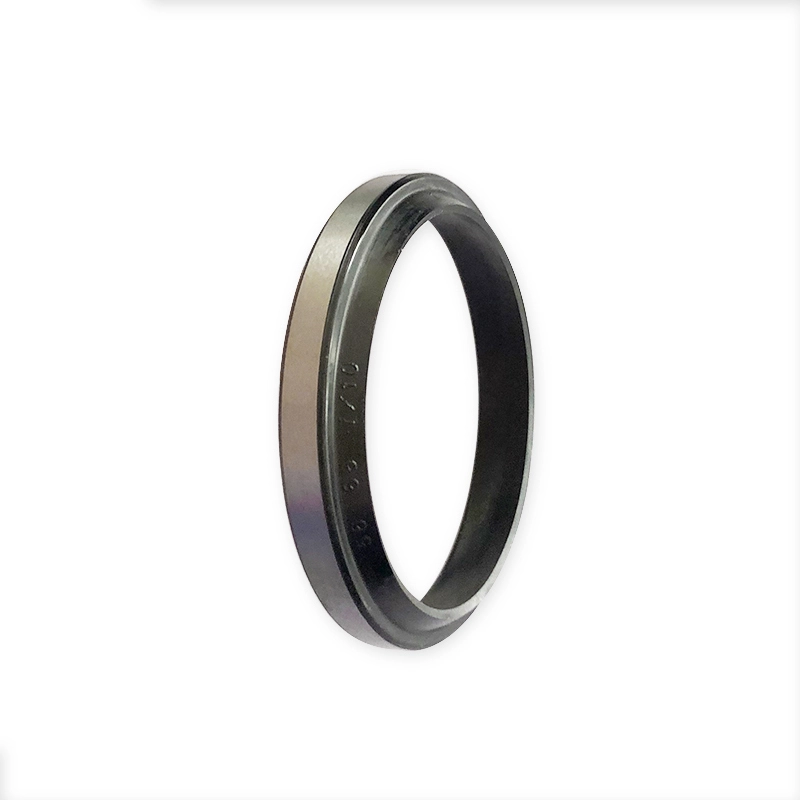

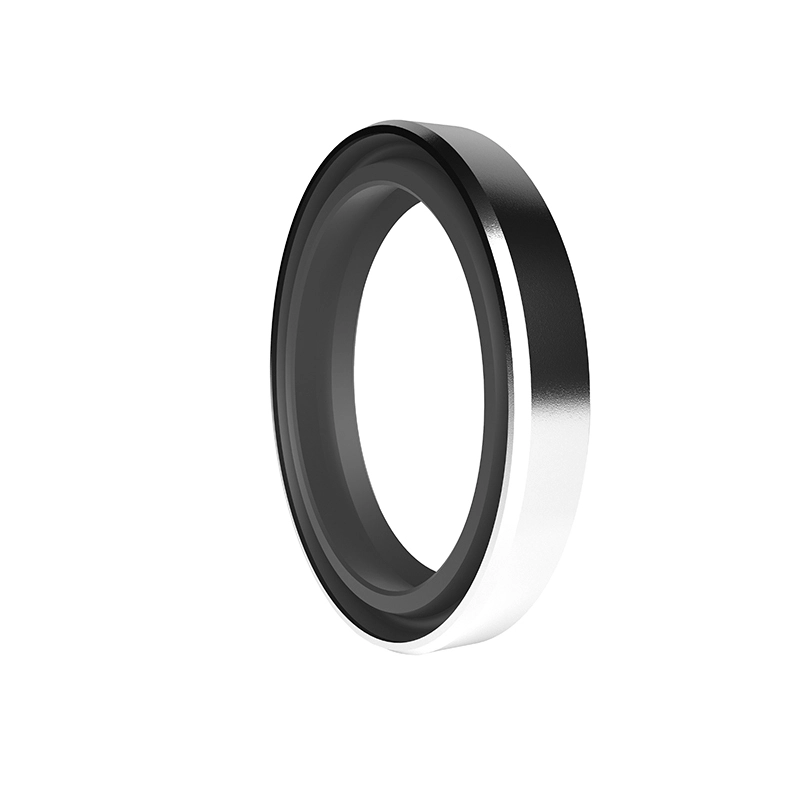

Аф шаң сақинасы шаң, кір, құм және металл фишкалардың гидравликалық цилиндрге кіруіне жол бермеу үшін қолданылады. Сырғымалы элементтерге ендірілген сыртқы ластаушы заттардан туындаған сызаттардың қаупін азайтыңыз. Шаңмен төзімді әсерге шаң өткізбейтін сақинаның арнайы дизайны арқылы қол жеткізуге болады. Сақинада күшті тозуға төзімділік, ұсақ деформация және сыртқы механикалық әсерге төзімділік сипаттамалары бар. Шаң суырпайтын сақинаны герметикалық ойық пен металл диаметрінің сыртқы диаметрі арасындағы кедергілерді қолдана отырып, осьтік ашық ойықтың тиісті күйіне мықтап орнатуға болады. Fit Fit бар, сондықтан ерні сыртқы себептерден туындаған зақымдан жоғары қорғалған. Инженерлік тұрғыдан алғанда, AF типі шаң өткізбейтін сақинасы - бұл қолайлы цилиндрді бас герметикалық құрылғы.
Өнімнің ерекшеліктері мен қосымшалары:
Тапсырыс беру мысалы:
RCF01-80-PTFE3-R01
RCF01-Model 80-біліктің диаметрі PTFE3-жалпы модификацияланған PTFE R01 сәйкес Резеңке материал коды
Нитрильді резеңке (NBR) - R01 Fluororubber (FKM) -R02
RCF02-80-ptfe3-r01 тапсырыс үлгісінің моделі
RCF02-MODEM 80-біліктің диаметрі PTFE3-әмбебап модификацияланған PTFE R01-сәйкес резеңке код
Нитрильді резеңке (NBR) - R01 Fluororubber (FKM) -R02
RCF03-80-PTFE3-R01 тапсырыс үлгісінің моделі
RCF03-MODEM 80-біліктің диаметрі PTFE3-әмбебап модификацияланған PTFE R01 сәйкес Резеңке код
Нитрильді резеңке (NBR) - R01 Fluororubber (FKM) -R02
RCF04-80-ptfe3-r01 тапсырыс үлгісінің моделі
RCF04-MODEM 80-біліктің диаметрі PTFE3-әмбебап модификацияланған PTFE R01 сәйкес резеңке код
Нитрильді резеңке (NBR) -R01 Flowerorubber (FKM) -R02
RCF05-80-ptfe3-r01 тапсырыс моделі
RCF05-MODEM 80-біліктің диаметрі PTFE3-Жалпы модификацияланған PTFE RO1 RO1 RO1 Резеңкеден
Нитрильді резеңке (NBR) -R01 Flowerorubber (FKM) -R02
Тапсырыс үлгісі: DHS-130 * 143 * 8 / 9.5-R01 D * D1 * G / H
J-Type шаң лыған
Ja типтегі шаң мөрі
GSM
GSM шаң тығыздағышы тапсырыс нөмірімен белгіленеді: GSM4048 40-біліктің диаметрі D 48-гросс диаметрі d
Gp1
Белг: GP1-70 * 82 * 82 * 4/8 моделі-D * D * L / H
Gp6
Белгілеу әдісі: GP6-70 * 80.6 * 5.3 / 7 моделі-D * D * L / H
-Ден
Дкб
Еректерлер

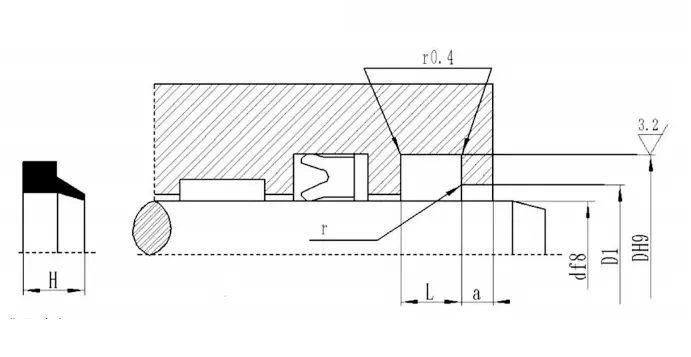

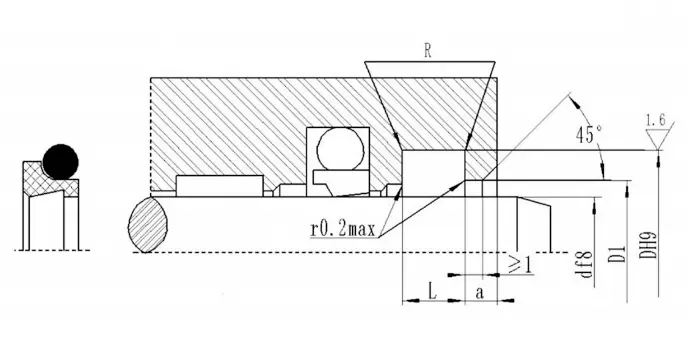

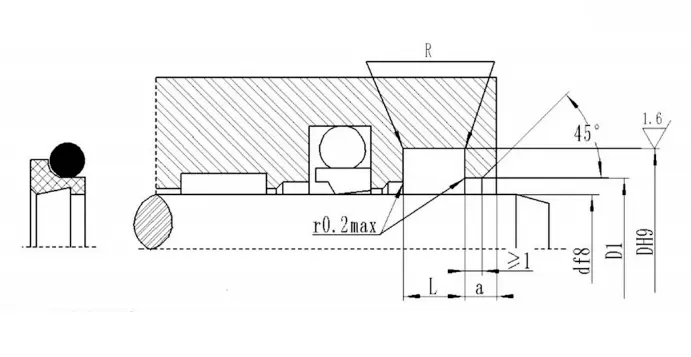

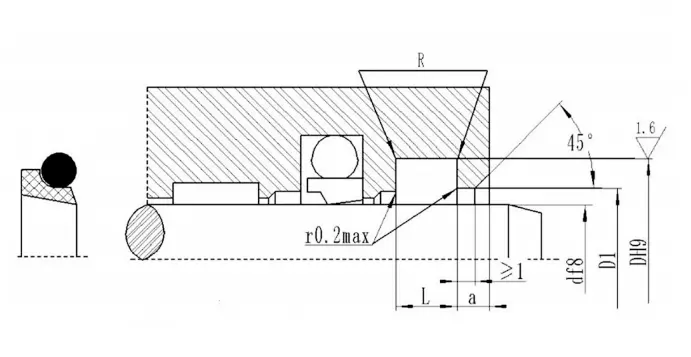

RCF01| Білік диаметрі D F8 |
Диаметрі D H9 |
Ойық ені L+0.2 |
Ашық тесік диаметрі Д1H11 | Ашық шұңқырдың ені а » |
Дөңгелектелген бұрыштар R |
O-сақиналық сым диаметрі дO |
| 19 ~ 39 | D + 7.6 | 4.2 | D + 1.5 | 3 | 0.8 | 2.65 |
| 40 ~ 69 | D + 8.8 | 6.3 | D + 1.5 | 3 | 0.8 | 2.65 |
| 70 ~ 139 | D + 12.2 | 8.1 | D + 2.0 | 4 | 0.8 | 3.55 |
| 140 ~ 399 | D + 16.0 | 9.5 | D + 2.5 | 5 | 1.5 | 5.30 |
| 400 ~ 649 | D + 24.0 | 14.0 | D + 2.5 | 8 | 1.5 | 7.00 |
| 650 ~ 1500 | D + 27.3 | 16.0 | D + 2.5 | 10 | 2.0 | 8.60 |
| Білік диаметрі D F8 |
Диаметрі D H9 |
Ойық ені L+0.2 |
Ашық тесік диаметрі Д1H11 | Ашық шұңқырдың ені а » |
Дөңгелектелген бұрыштар R |
O-сақиналық сым диаметрі дO |
| 4 ~ 11 | D + 4.8 | 3.7 | D + 1.5 | 2 | 0.4 | 1.80 |
| 12 ~ 64 | D + 6.8 | 5.0 | D + 1.5 | 2 | 0.7 | 2.65 |
| 65 ~ 250 | D + 8.8 | 6.0 | D + 1.5 | 3 | 1.0 | 3.55 |
| 251 ~ 420 | D + 12.2 | 8.4 | D + 2.0 | 4 | 1.5 | 5.30 |
| 421 ~ 650 | D + 16.0 | 11.0 | D + 2.0 | 4 | 1.5 | 7.00 |
| 651 ~ 1500 | D + 20.0 | 14.0 | D + 2.5 | 5 | 2.0 | 8.60 |

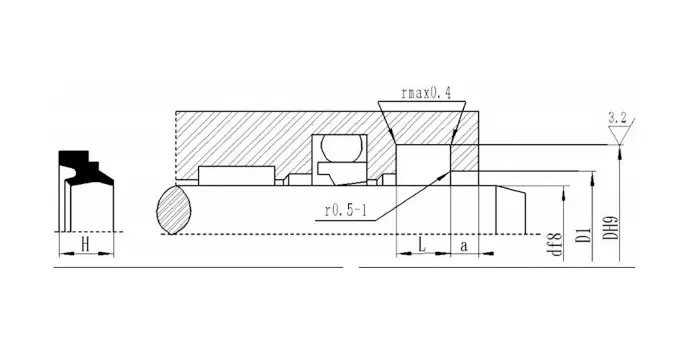

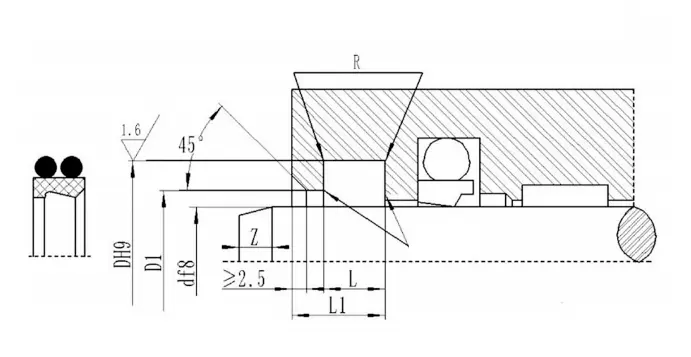

| Білік диаметрі D F8 |
Диаметрі DH9 |
Диаметрі D1 H11 |
Ойық ені L+0.2 |
Жалпы ені L1 |
Дөңгелектелген бұрыштар Rmax |
Түймесінің ұзындығы Zmin |
| 20 ~ 39.9 | D + 7.6 | D + 1 | 4.2 | 8.2 | 0.4 | 3 |
| 40 ~ 69.9 | D + 8.8 | D + 1.5 | 6.3 | 10.3 | 1.2 | 4 |
| 70 ~ 139.9 | D + 12.2 | D + 2.0 | 8.1 | 12.1 | 2 | 6 |
| 140 ~ 399.9 | D + 16.0 | D + 2.0 | 11.5 | 15.5 | 2 | 8 |
| 400 ~ 649.9 | D + 24.0 | D + 2.5 | 15.5 | 19.5 | 2 | 10 |
| 650 ~ 1000 | D + 27.3 | D + 2.5 | 18.0 | 23.0 | 2 | 12 |

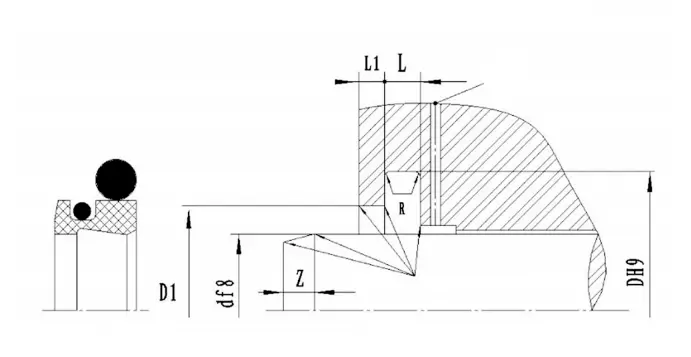

| Білік диаметрі D F8 |
Диаметрі DH9 |
Диаметрі D1 H11 |
Ойық ені L+0.2 |
Бүйірлік ені L1 |
Дөңгелектелген бұрыштар Rmax |
Түймесінің ұзындығы Zmin |
| 100 ~ 229 | D + 22.2 | D + 10.7 | 6.3 | 4.2 | 1.2 | 6 |
| 230 ~ 299 | D + 24.2 | D + 10.7 | 6.3 | 4.2 | 1.2 | 8 |
| 300 ~ 629 | D + 33.0 | D + 15.1 | 8.1 | 6.3 | 1.2 | 10 |
| 630 ~ 1000 | D + 36.5 | D + 15.1 | 9.5 | 6.3 | 2 | 12 |

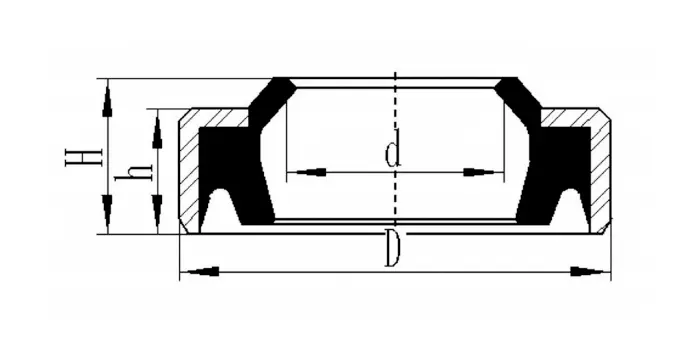

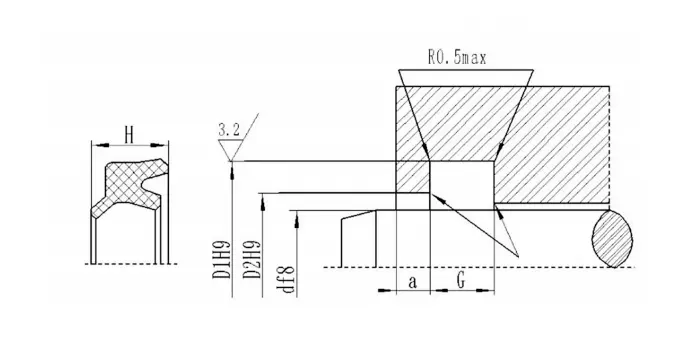

| Өнім нөмірі | d | D1 | H | G+0.3 | Д2 | a |
| DHS 12 | 12 | 20 | 6 | 5 | 16.3 | 2 |
| DHS 14 | 14 | 22 | 6 | 5 | 18.3 | 2 |
| DHS 16 | 16 | 24 | 6 | 5 | 20.3 | 2 |
| DHS 18 | 18 | 26 | 6 | 5 | 22.3 | 2 |
| DHS 20 | 20 | 28 | 6 | 5 | 24.3 | 2 |
| DHS 22 | 22 | 30 | 6 | 5 | 26.3 | 2 |
| DHS 25 | 25 | 33 | 6 | 5 | 29.3 | 2 |
| DHS 28 | 28 | 36 | 6 | 5 | 32.3 | 2 |
| DHS 30 | 30 | 38 | 6.5 | 6 | 34 | 2 |
| DHS 32 | 32 | 40 | 6.5 | 6 | 36 | 2 |
| DHS 35 | 35 | 43 | 6.5 | 6 | 39 | 2 |
| DHS 38 | 38 | 46 | 6.5 | 6 | 42 | 2 |
| DHS 40 | 40 | 48 | 6.5 | 6 | 44 | 2 |
| DHS 45 | 45 | 53 | 6.5 | 6 | 49 | 2 |
| DHS 48 | 48 | 56 | 6.5 | 6 | 52 | 2 |
| DHS 50 | 50 | 58 | 6.5 | 6 | 54 | 2 |
| DHS 55 | 55 | 63 | 6.5 | 6 | 59 | 2 |
| DHS 56 | 56 | 64 | 6.5 | 6 | 60 | 2 |
