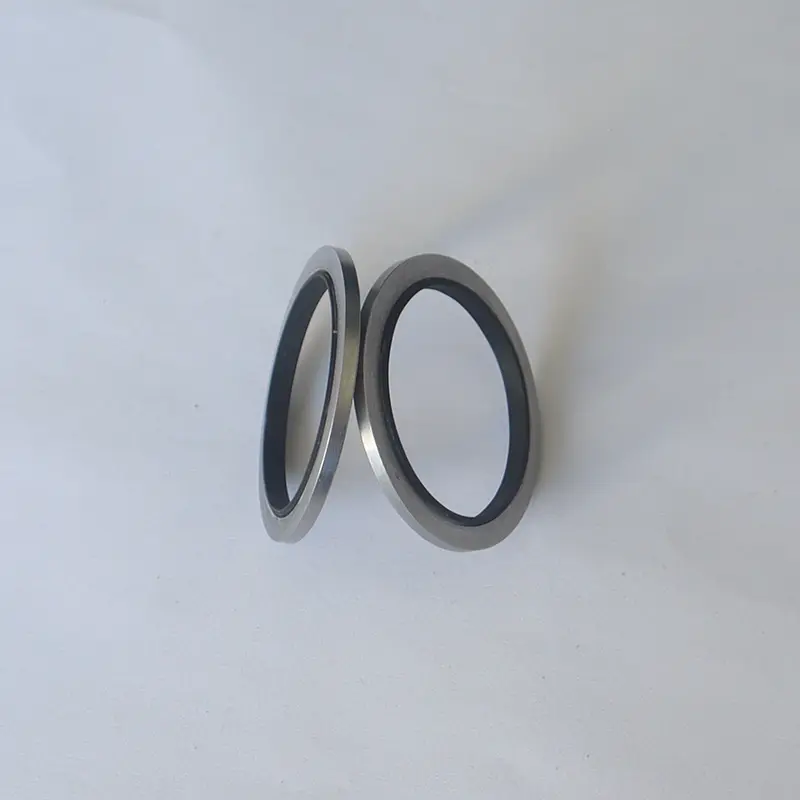

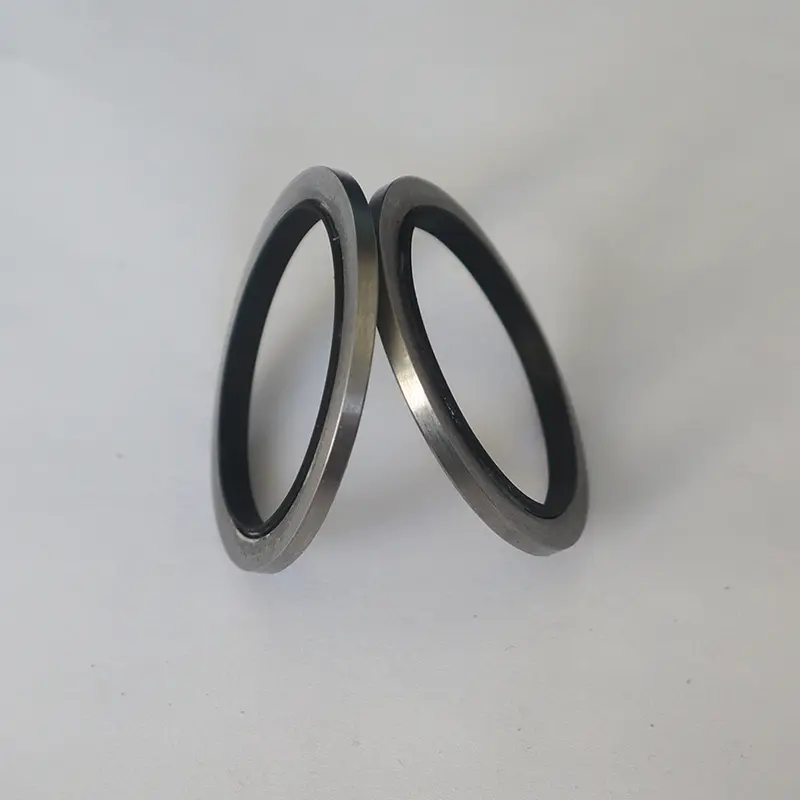

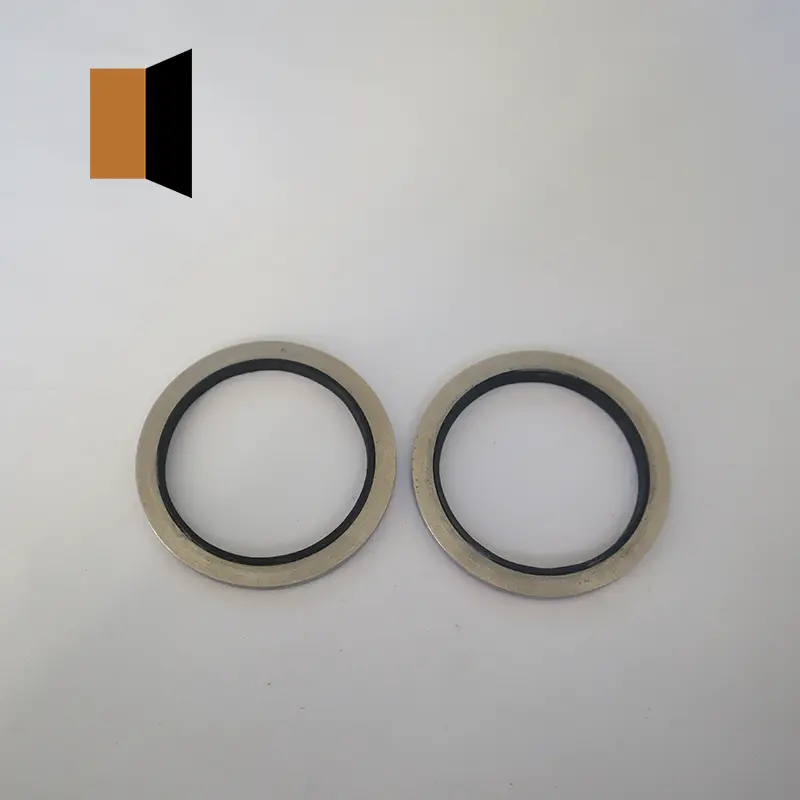

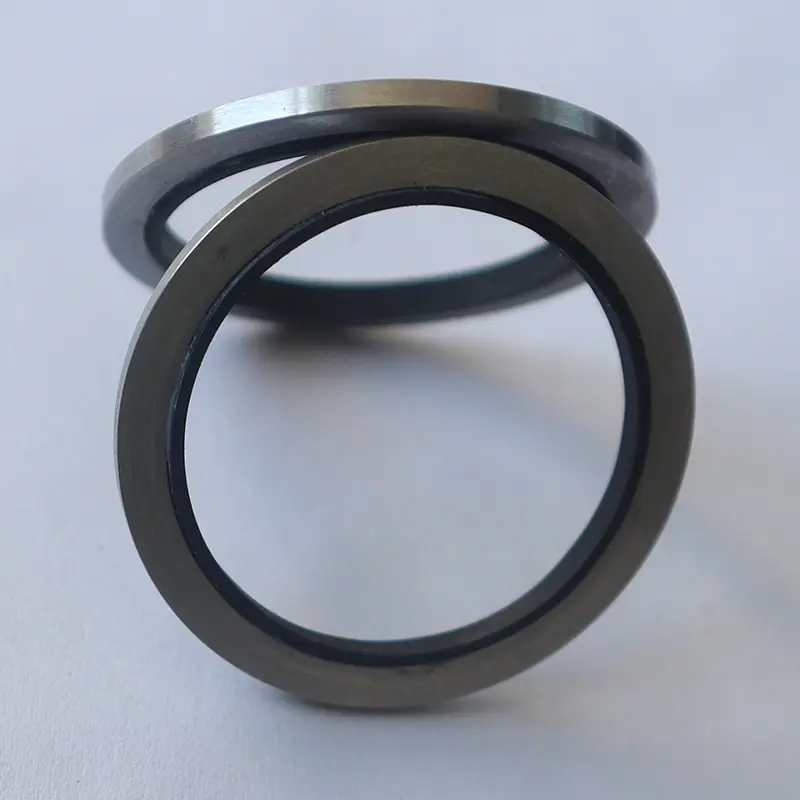

Негізгі гидравликалық тығыздағыштар

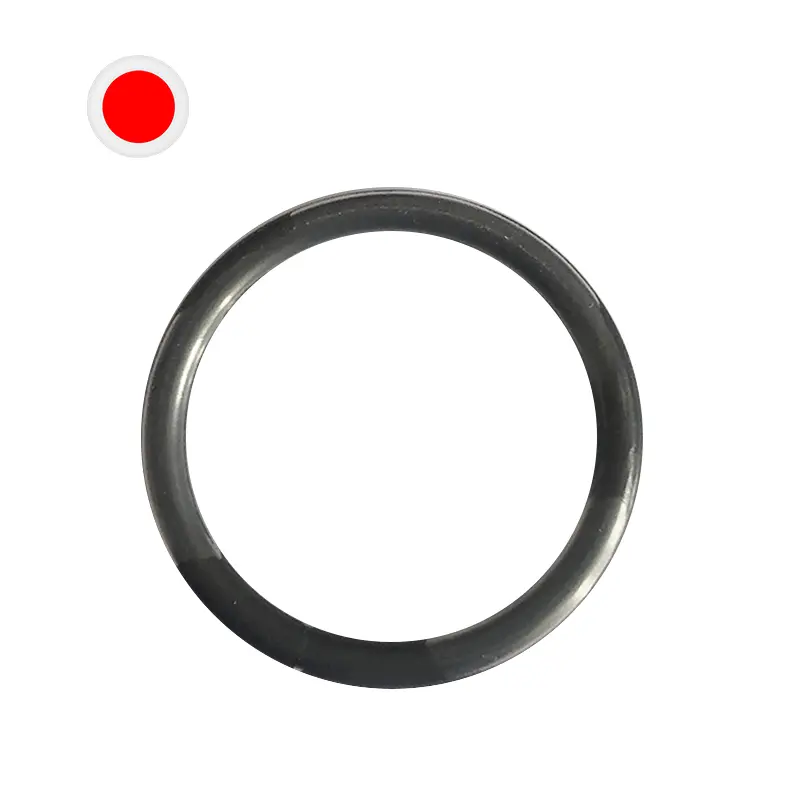

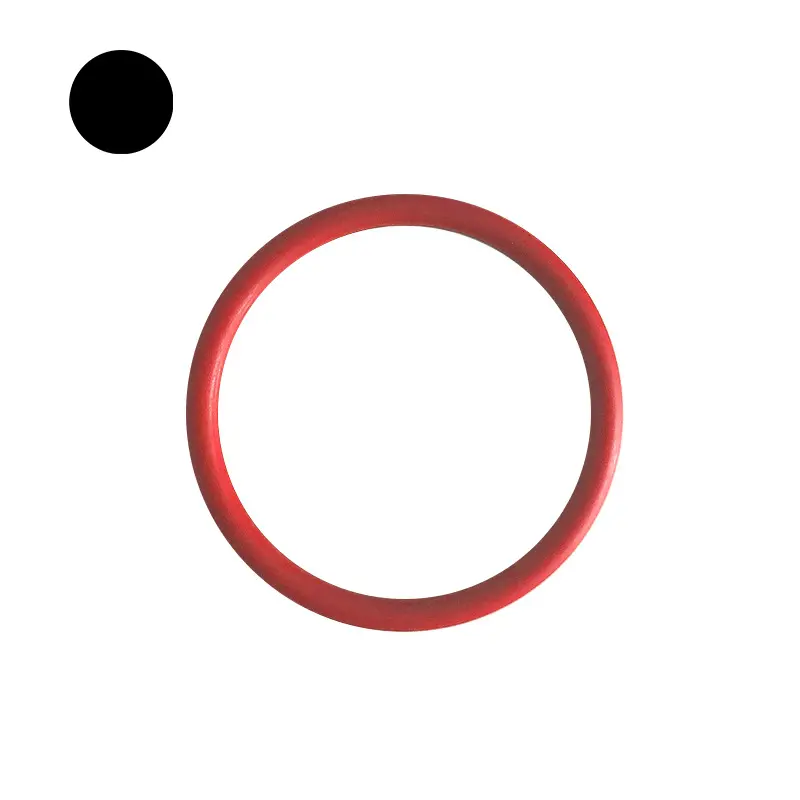

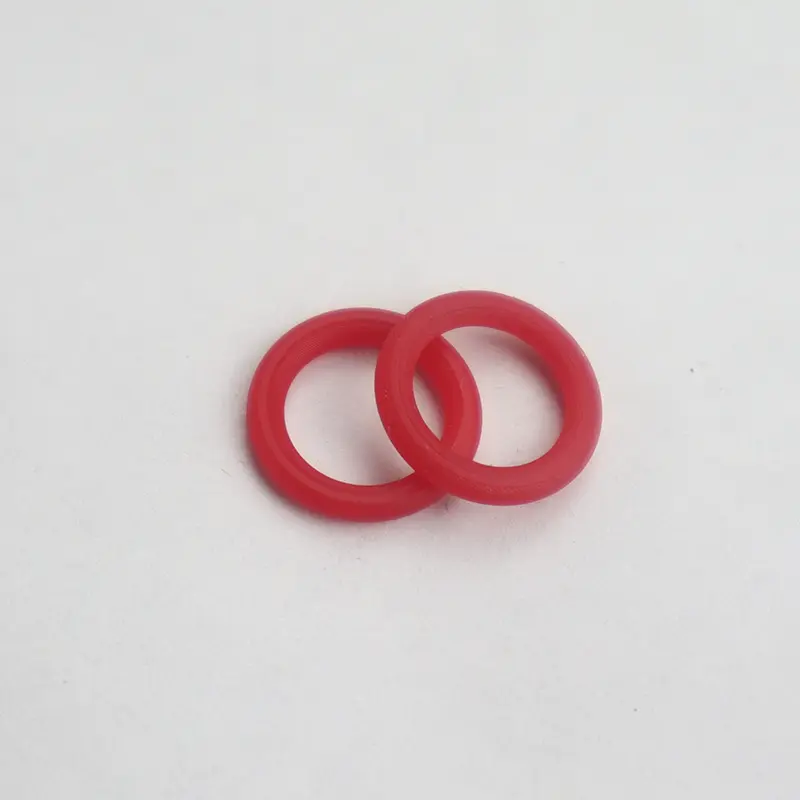

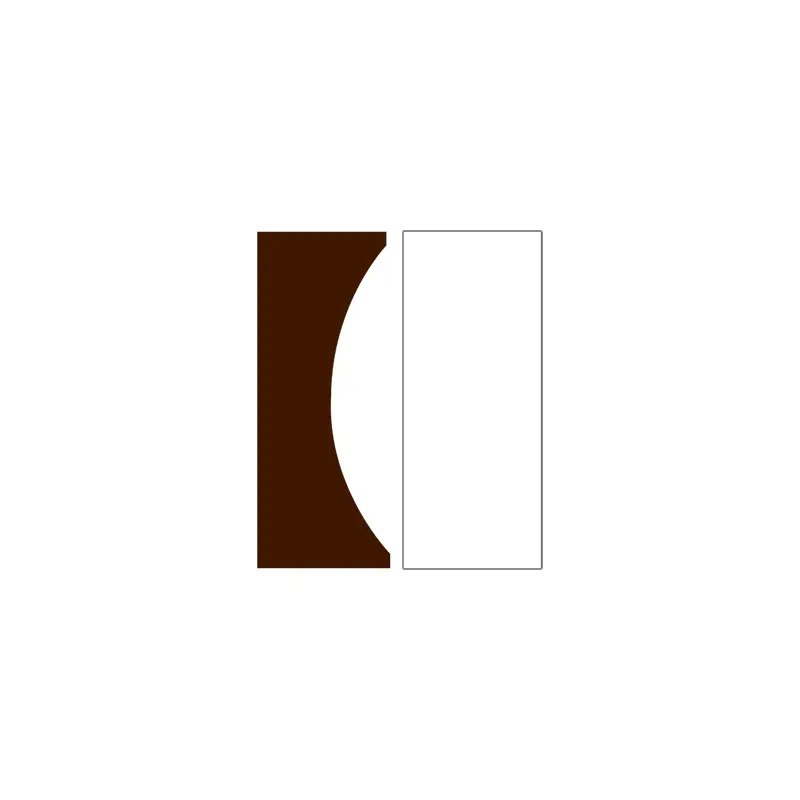

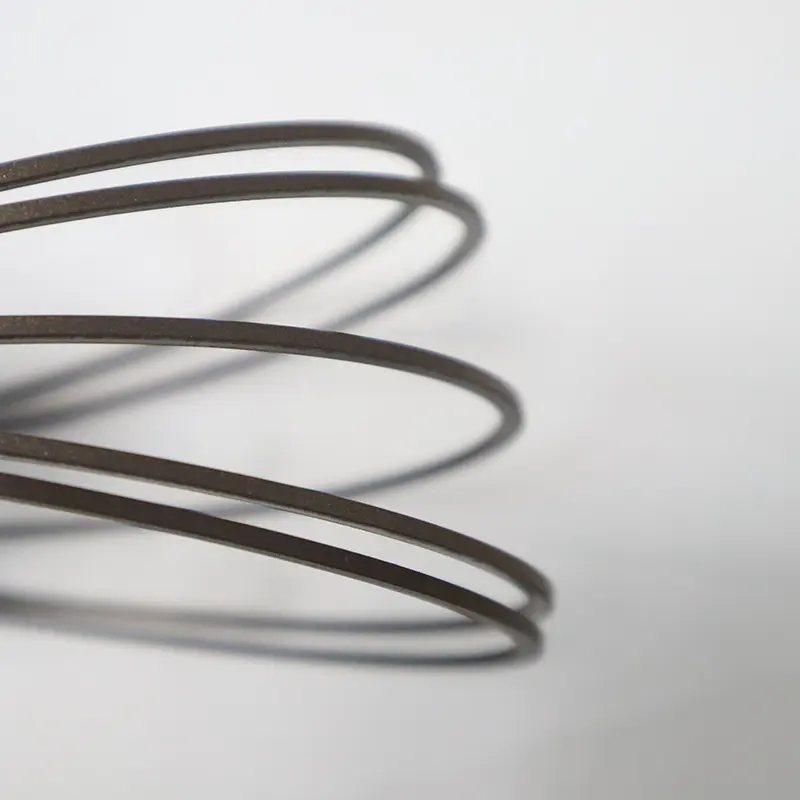

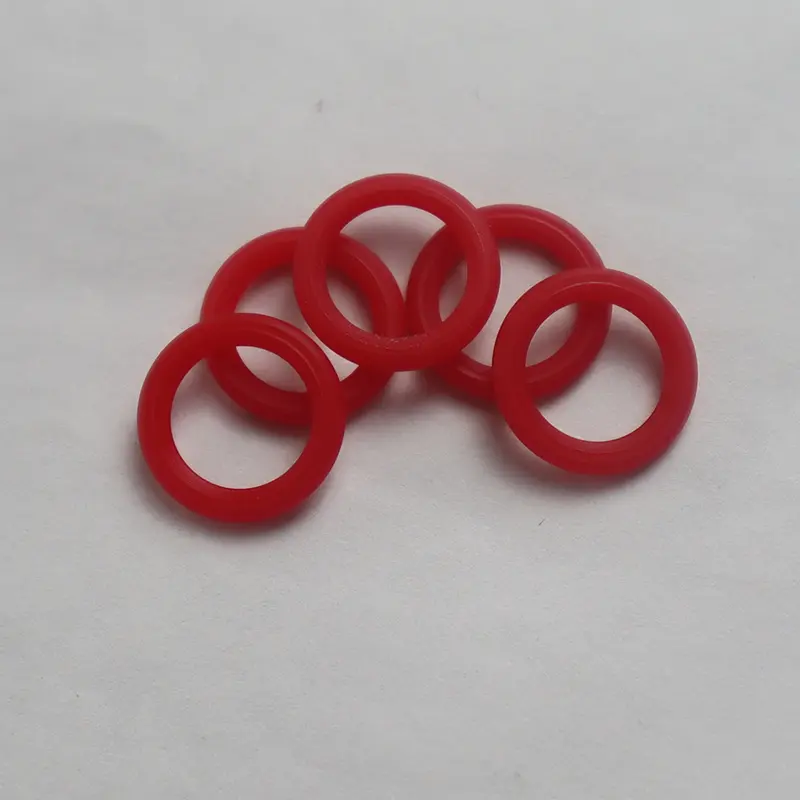

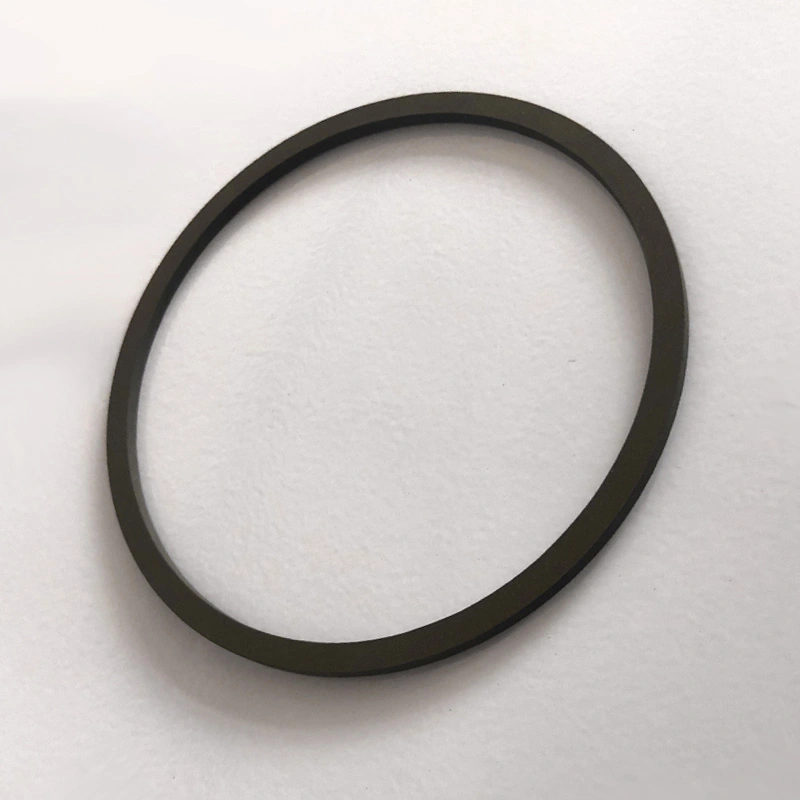

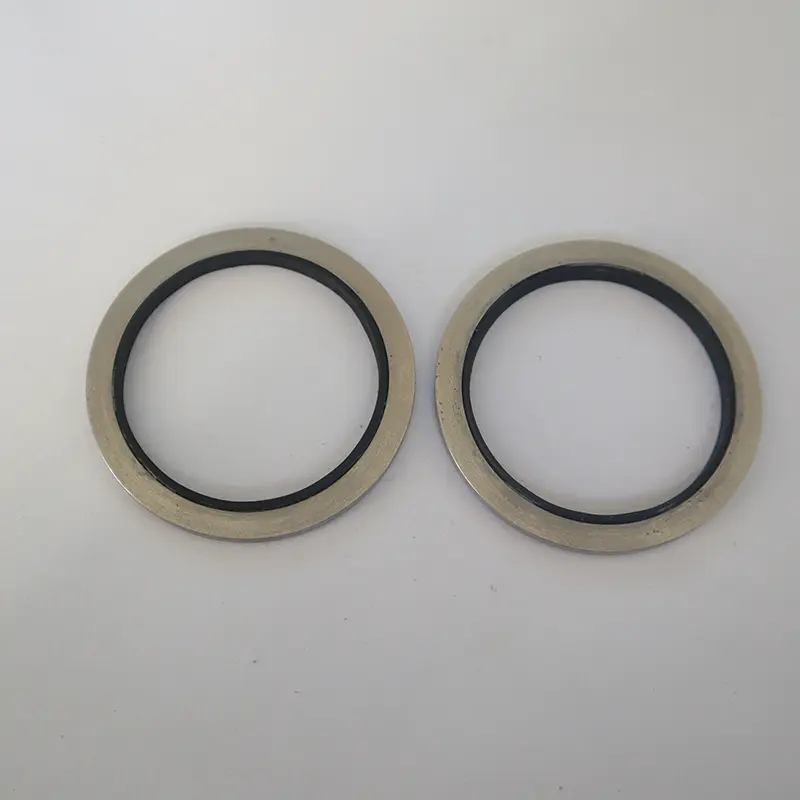

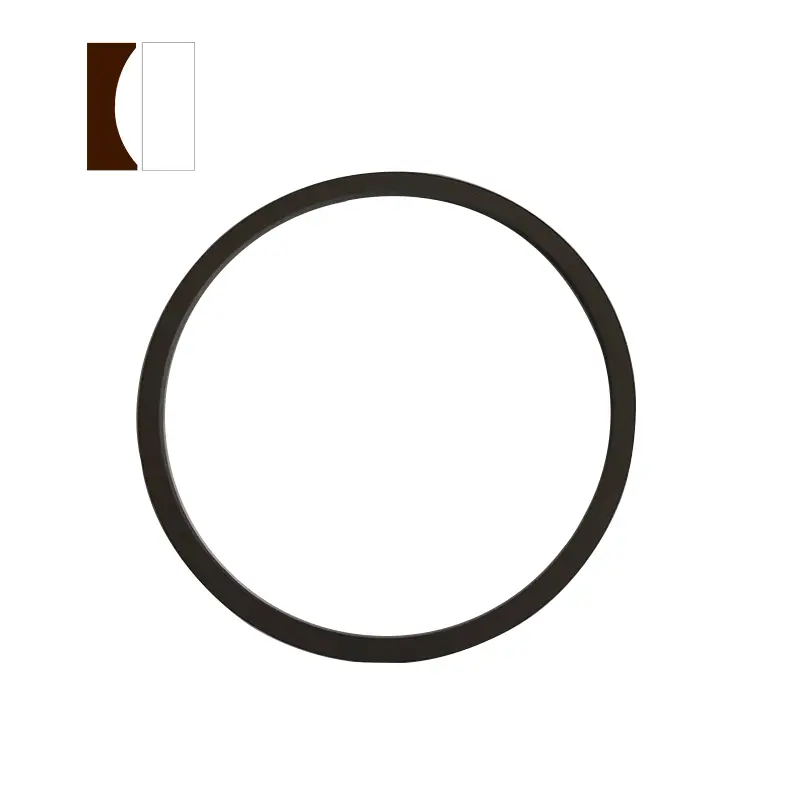

Рухен итбалықтарының негізгі гидравликалық тығыздағыштары негізінен итбалықтардың бірнеше түрін қамтиды, олардың әрқайсысы өз үлестері бар. О-сақиналар әртүрлі динамикалық және статикалық герметикалық түрде кеңінен қолданылады, олар төмен өндірістік құны мен ыңғайлы пайдалануға байланысты. Көптеген елдер O-сақиналар үшін өнімнің бірнеше стандарттарын тұжырымдады, олардың ішінде американдық стандарт (AS568), жапон стандарты (JISB2401) және халықаралық стандарт (ISO 3601/1) жиі кездеседі. Ұлттық стандарттар GB3452.1 және GB1235 болып табылады.

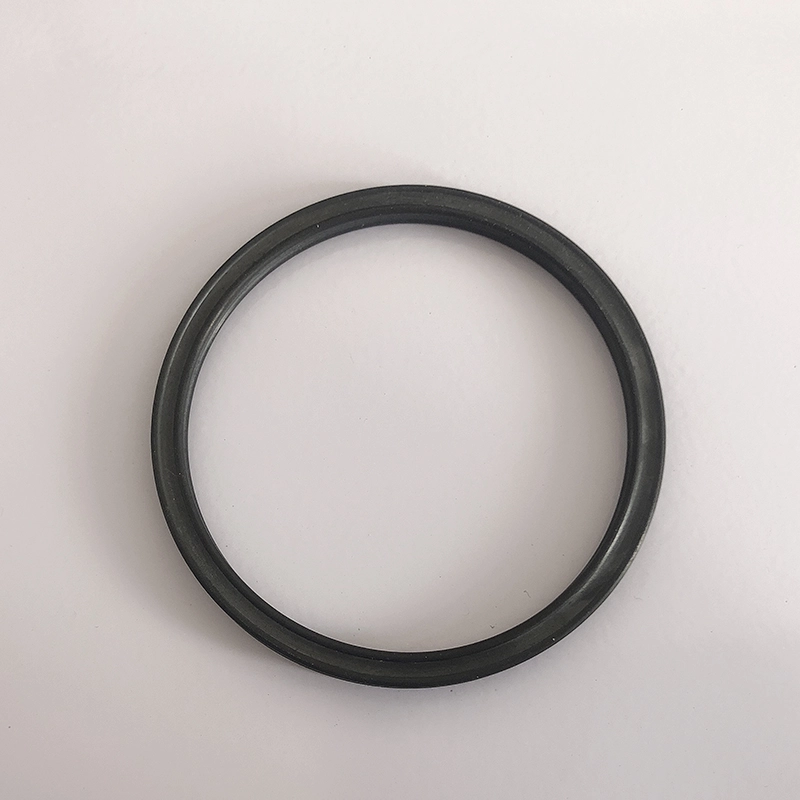

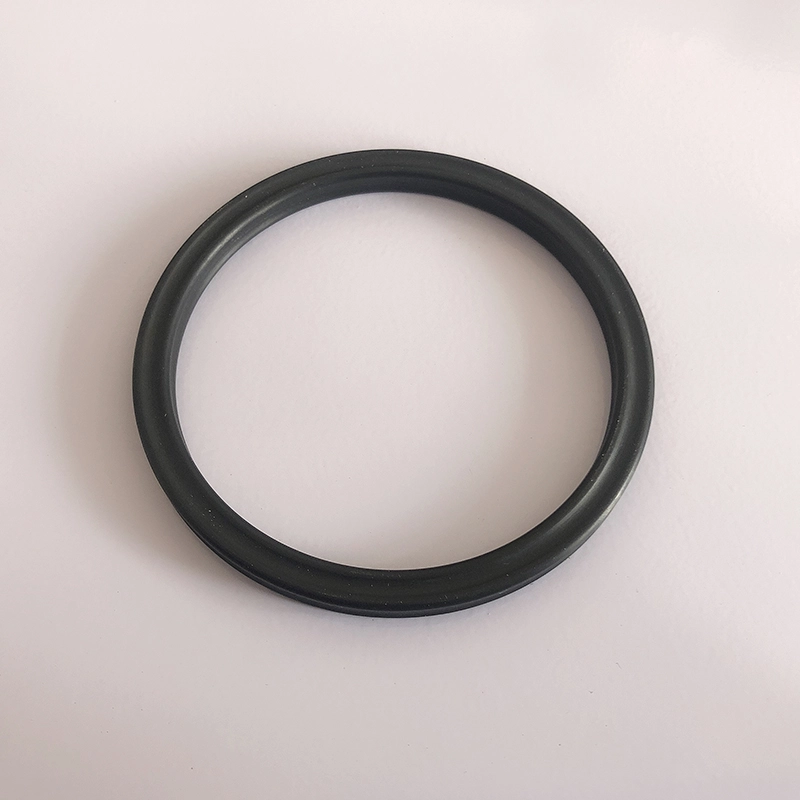

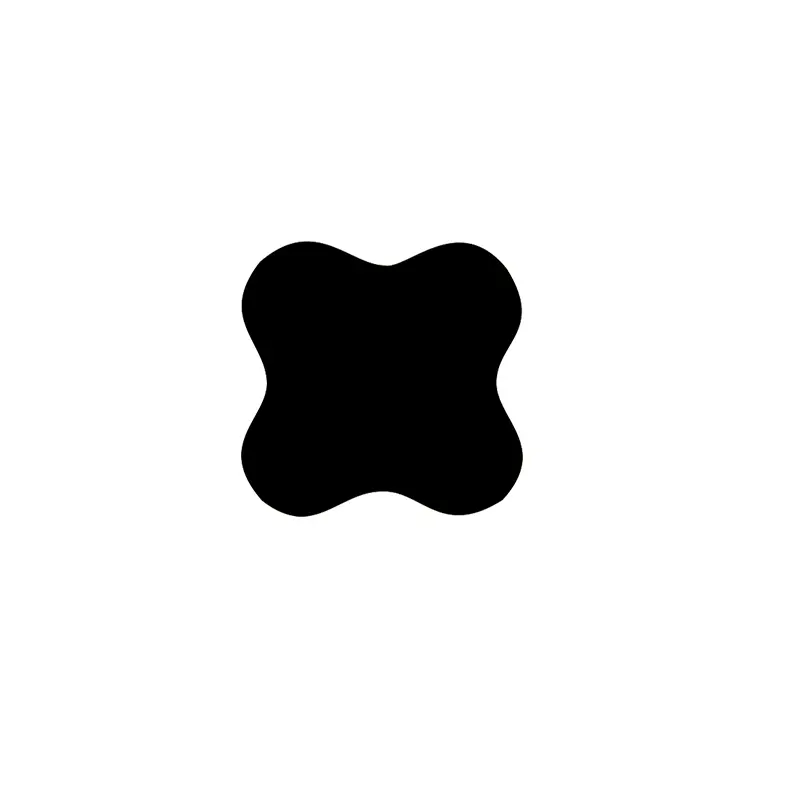

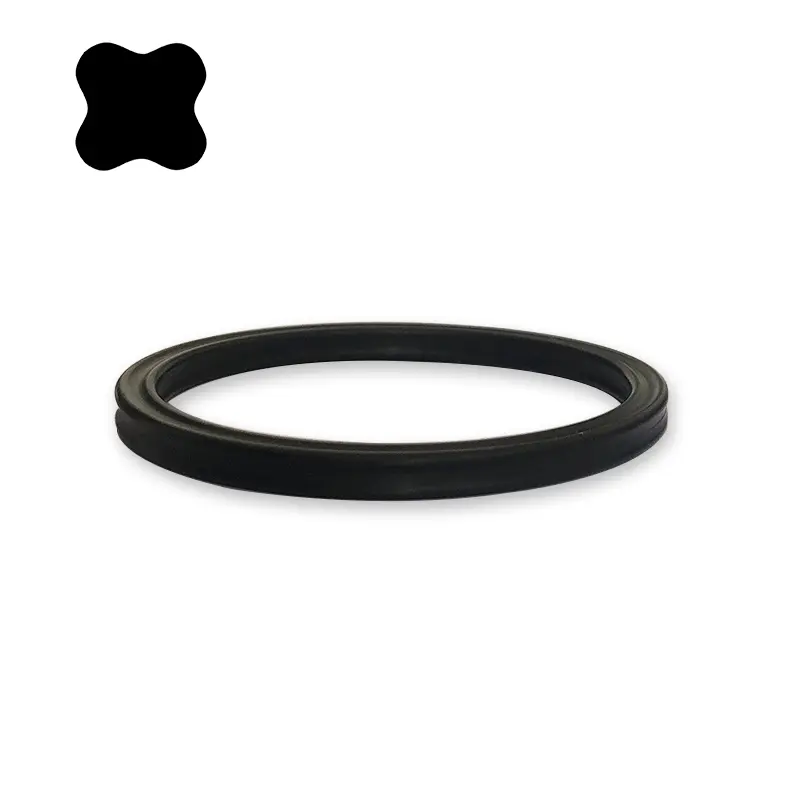

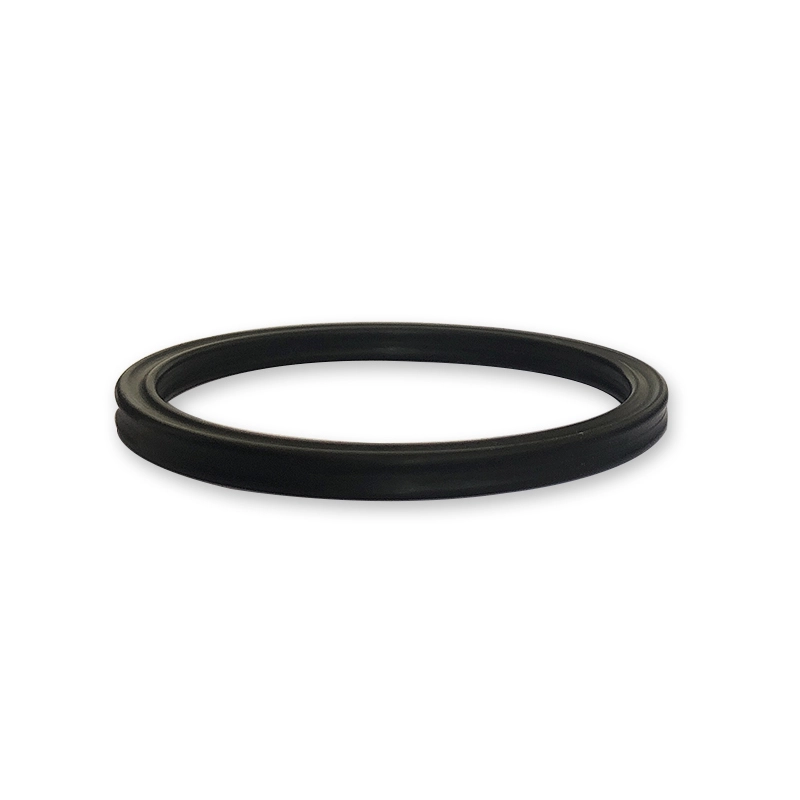

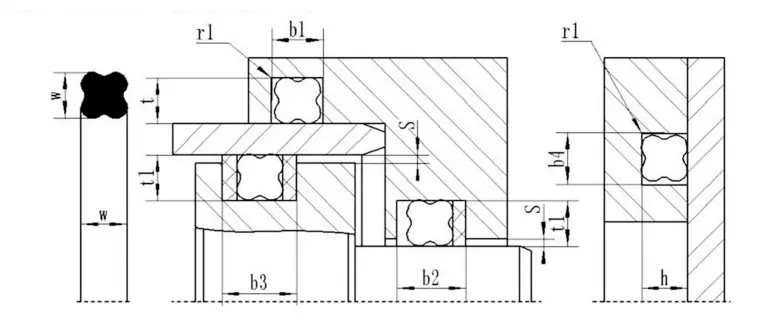

Жұлдыз тәрізді тығыздағыш сақина - X тәрізді пішіні бар төрт ерінге арналған тығыздағыш, сондықтан оны x тәрізді сақина деп те атайды. Бұл O-Ring-ге негізделген жақсарту және жақсарту. Оның көлденең өлшемдері АҚШ-тың O-Ring-пен бірдей, ал 568а стандартымен бірдей және ол негізінен O-сақинаны пайдалануды ауыстыра алады.

Жұлдыз сақиналарының артықшылықтары

О-сақиналармен салыстырғанда, жұлдыздық сақиналарда аз үйкеліске төзімділік және аз кедергі бар, өйткені олар герметикалық еріндер арасында майлау қуысын қалыптастырады. Оның жарқылы жиегі көлденең қимада орналасқандықтан, герметикалық әсер жақсы. Дөңгелек емес қима бөлу қимылсыз қозғалыс кезінде прокат құбылыстарынан аулақ болады.

Жұлдыз сақинасы жұмыс механизмі

Жұлдыз сақинасы - бұл өзін-өзі қатайтатын қос аккредитивті герметикалық элемент. Радиалды және осьтік күштер жүйенің қысымына байланысты. Қысым көтерілген сайын, жұлдыз сақинасының сығымдауы күшейеді, сондықтан герметизация күші жоғарылайды, осылайша сенімді тығыздағыш қалыптастырады.

Жұлдыз тәрізді тығыздағыш сақинаны қалай таңдауға болады

Егер білік пен шұңқырдың диаметрі белгілі болса, келесі критерийлерге сәйкес жұлдыз тәрізді тығыздағыш сақинаны таңдаңыз:

1 Алдын ала қысу арқылы жасалған алдын-ала қысу күші жұлдыз тәрізді тығыздағыш сақинаны бұрап, жылжытудан тиімді болдырмайды. (2) Біліктерді тығыздау: Жұлдыз тәрізді сақинаның ішкі диаметрі біліктің сыртқы диаметріне тең немесе тиісті деңгейден 0,2 ~ 0,3 мм, немесе ол біліктің сыртқы диаметрінен шамамен 1% болуы мүмкін. Нәтижесінде, тығыздағыш сақинаны орнату оңай және ұзақ қызмет ету үшін оңай болады.

2. Айналмалы тығыздау: Жұлдыз тәрізді сақинаның ішкі диаметрі 2 ~ 5%, біліктің диаметрінен 2 ~ 5% болуы керек. Поталь сақинасы айналмалы қозғалыста қолданған кезде үйкеліс пен жылу шығарады, ал резеңке қыздырған кезде кішірейеді (joule эффектісі). Сондықтан, тығыздағыш сақинаның майдалап, сенімді жұмыс істеуі үшін, ішкі диаметрі білігі диаметрі үлкен саңылаулары таңдалуы керек. Әдетте, кіші қимасы бар тығыздағыш сақина статикалық пломбаның қажеттіліктерін қанағаттандыра алады. Керісінше, динамикалық тығыздағышты орындау үшін үлкенірек қимасы бар тығыздағыш сақинаны таңдау керек. Жоғары қысым немесе үлкен олқылықтар жағдайында қатты қаттылыққа ие резеңке материал таңдау керек. Ең жақсы әдіс - жоғары қысымды экструзияның алдын алу үшін PTFE сақтайтын сақинаны қосу.

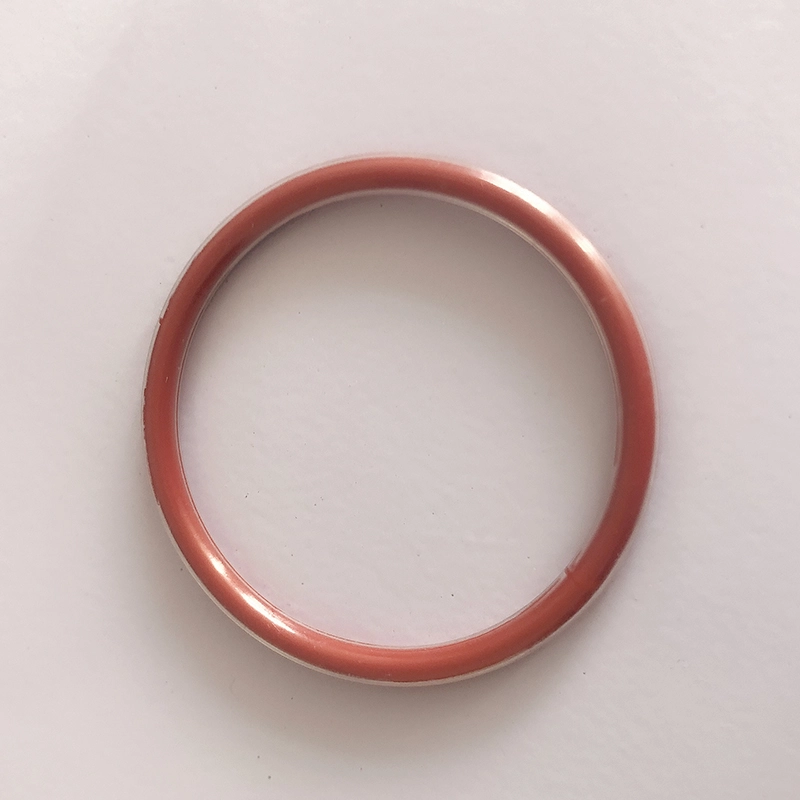

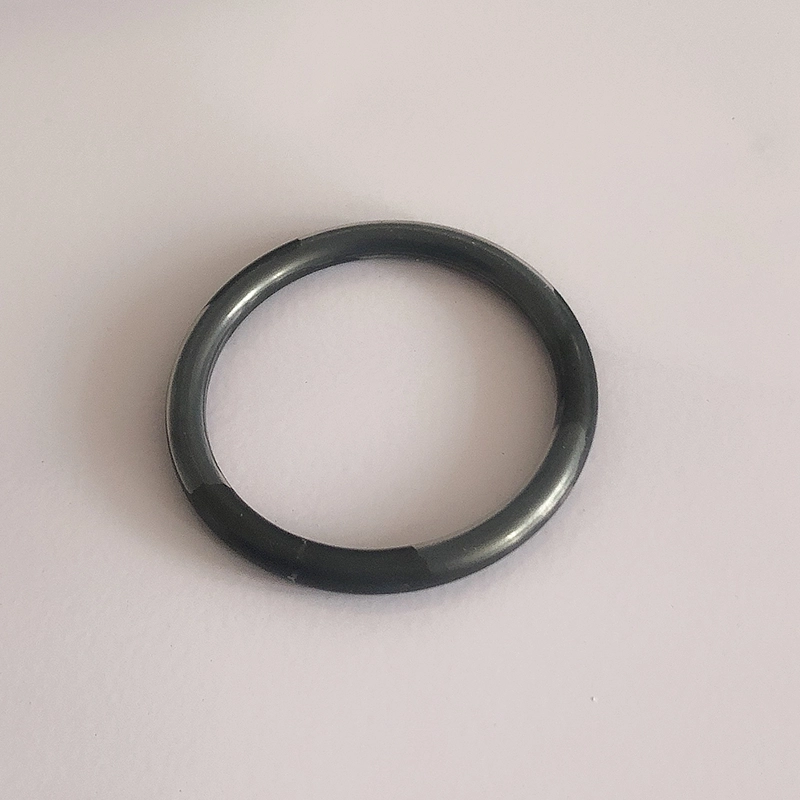

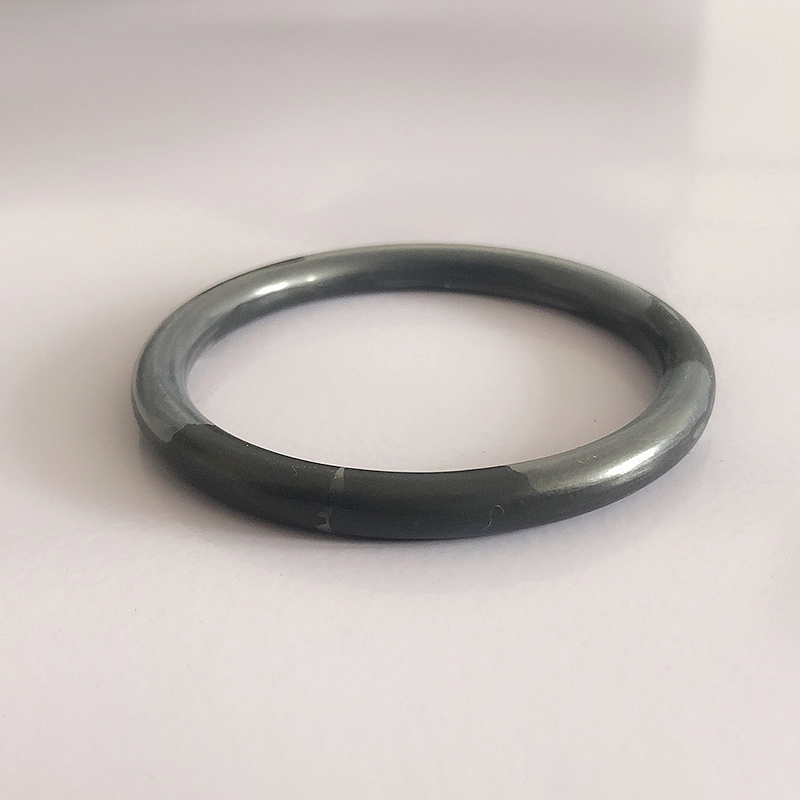

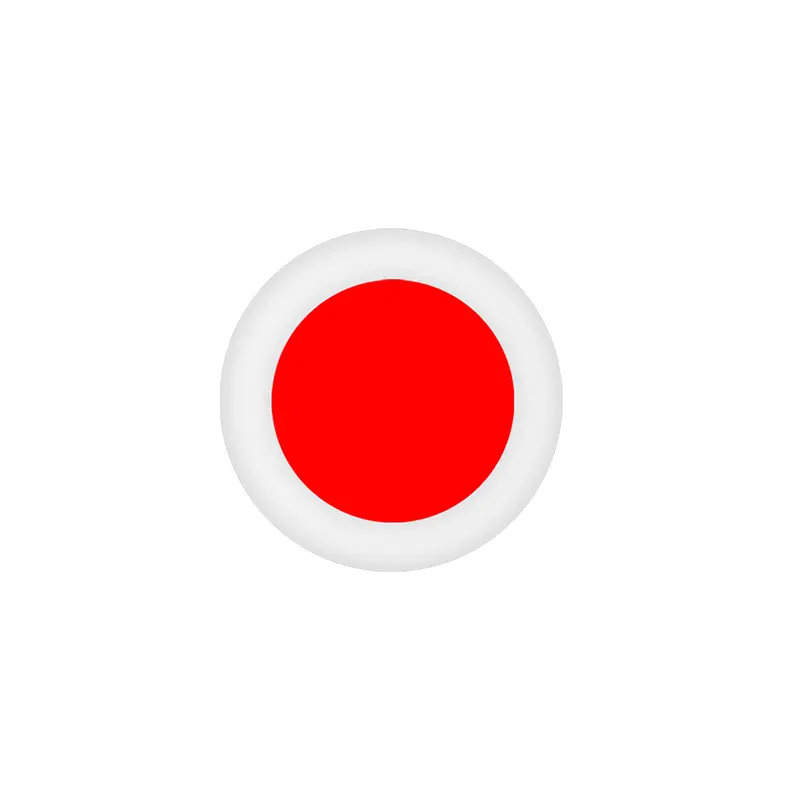

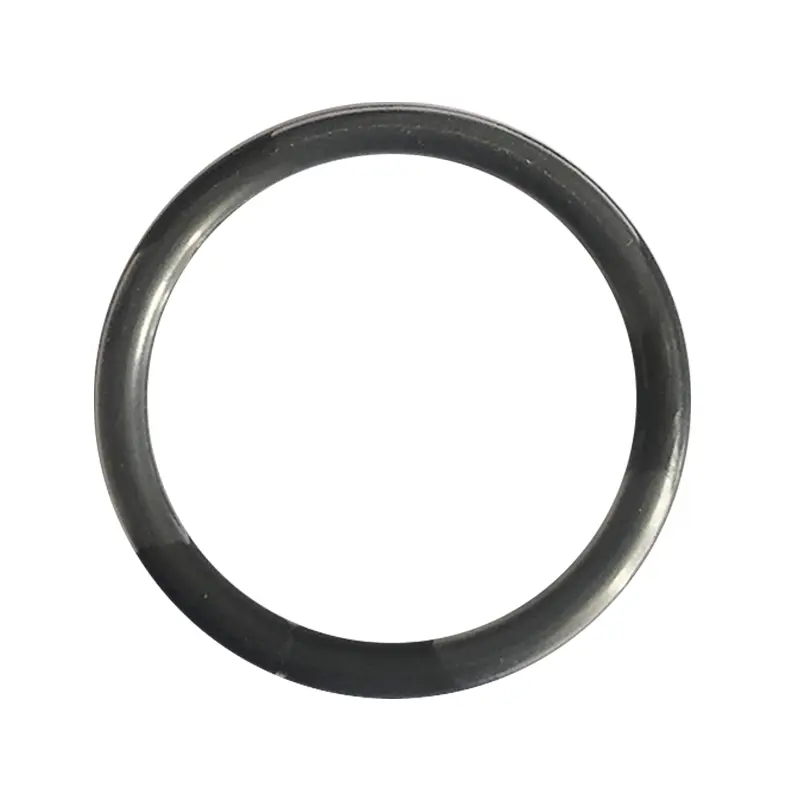

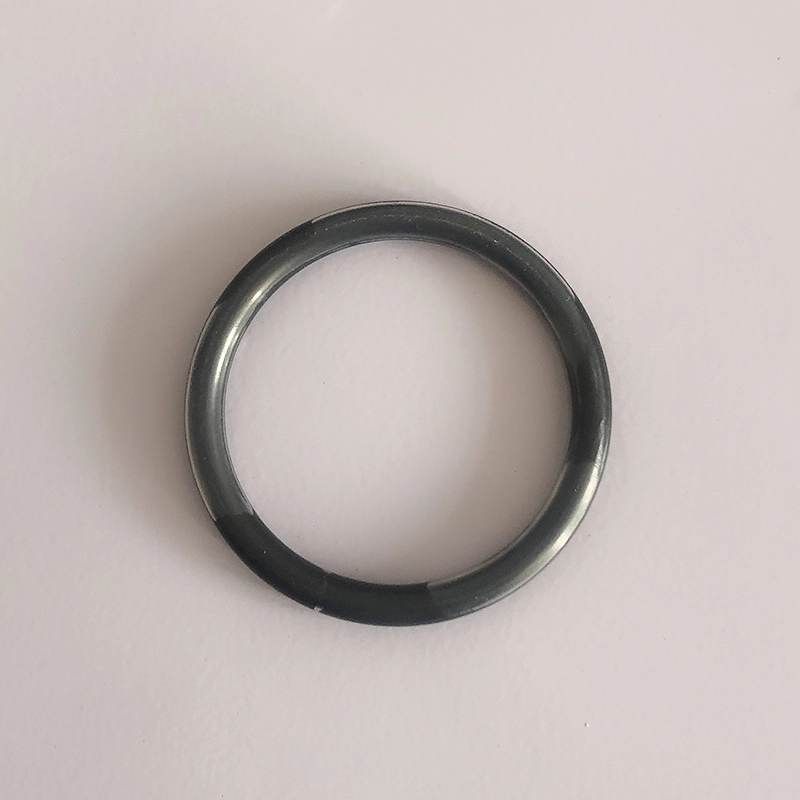

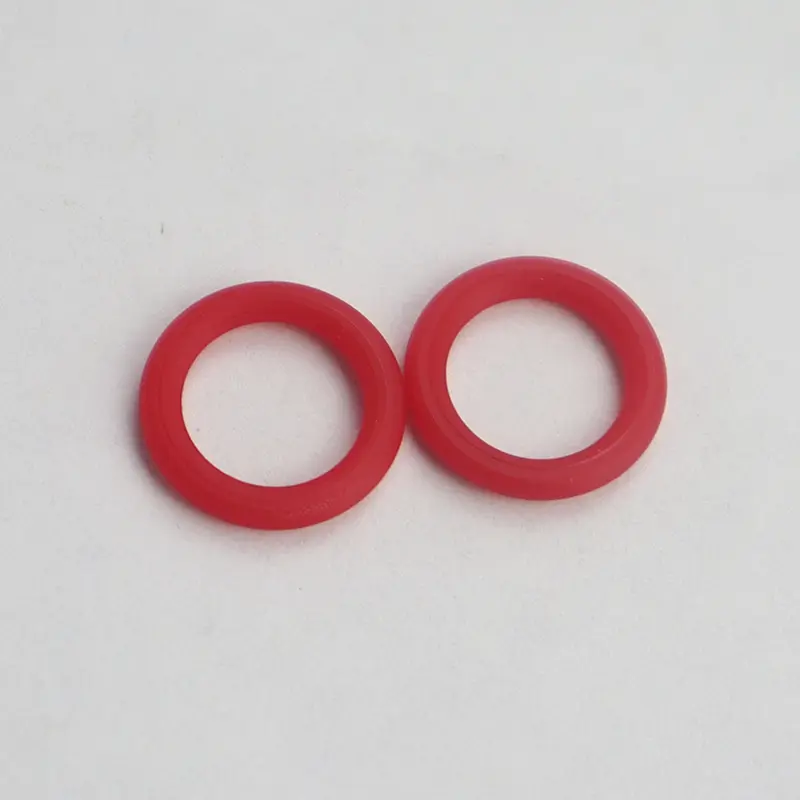

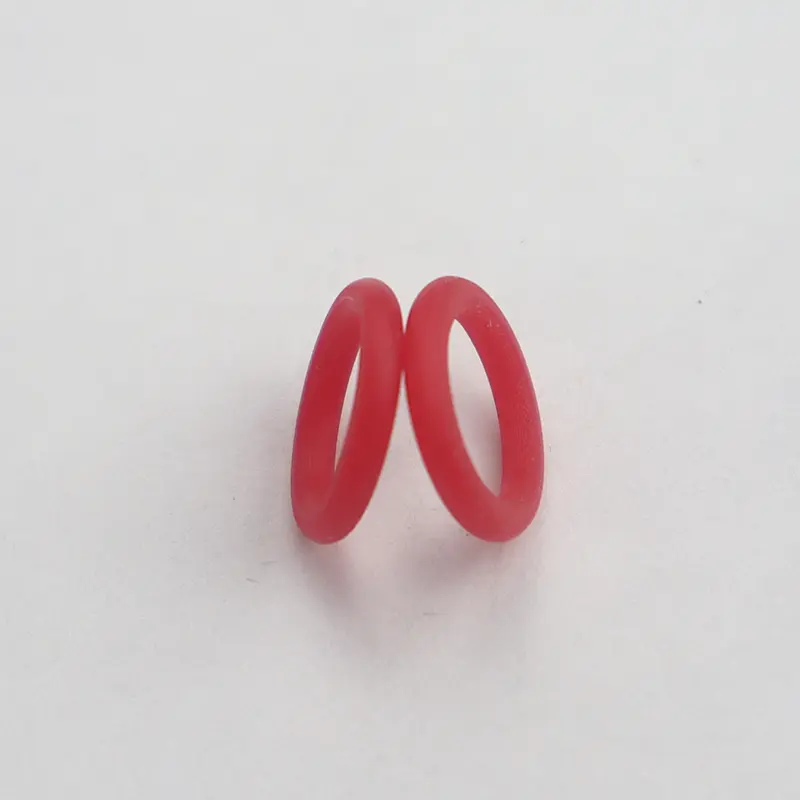

Қапталған O-сақина тефлонның икемділігін және резеңке герметикасын үйлестіреді. Ол силикон немесе флюорверббердің ішкі кадрынан және салыстырмалы түрде жұқа Teflon FEP немесе Teflon PFA сыртқы жабындарынан тұрады.

Материал: Teflon FEP және Teflon PFA өте ұқсас, бірақ Teflon PFA Teflon FEP-тен гөрі жоғары температураға төзімділігі жақсы. Teflon FEP Shell: -60 ℃ ~ 205 ℃ қысқа уақыт ішінде Teflon PFA Shell: -60 ℃ ~ 205 ℃ қысқа уақыт ішінде қолдануға болады.

1. Барлық химиялық бұқаралық ақпарат құралдарына жарамды химиялық тұрақтылық

2. Кең температуралық диапазон

3. Жақсы сығымдау кедергісі

4. Үйкеліске қарсы

5. Жақсы анти ісікке қарсы

6. Жоғары қысымға төзімділік

7. Тамаша тығыздаудың беріктігі және ұзақ қызмет ету мерзімі

Қолдану: Сорғылар мен клапандар, реакциялық ыдыстар, реакциялық кемелер, механикалық тығыздағыштар, сүзгілер, қысымдар, жылу алмастырғыштар, қазандықтар, газерлер, газ компрессорлары, газ компрессорлары және т.б.

Қолдану салалары: химия өнеркәсібі, авиациялық өнеркәсіп, фармацевтика, мұнай және химиялық тасымалдау, мұнай және химиялық тасымалдау, киноформа, тоңазытқыш, тоңазытқыш, тамақ өнеркәсібі, паперинг, бакалавр өндірісі, бояу өндірісі, бояу және т.б.

Сақиналарды герметизациялауға арналған нұсқаулық

1 Ішкі тесіктің кедір-бұдырлығы 1,6μ жетуі керек, ал біліктің кедір-бұдыры 0,8еуге жетуі керек.

2. герметикалық сақинаның бетін және контактіндегі тиісті бөліктердің бетін майлау үшін таза ашық майды немесе май жағыңыз.

3. Егер білікке герметикалық сақинаны орнату қиын болса, оны кеңейту үшін бірнеше минут ішінде ыстық суға батырыңыз. Бұл жұмсартылған және кеңейтілген O-сақинаны орнату оңайырақ. Салқындаған кезде O-сақинаны орнатыңыз, ал салқындағаннан кейін оның өлшемі бастапқы өлшеміне оралады.

4. О-сақинаны тым қатты майыстырмаңыз, әйтпесе ол тефлондағы әжімдерді тудырады және оның қолданылуына әсер етеді.

Қапталған О-сақинаның ұсынылған сығылуы келесідей:

Статикалық герметизация жағдайы: 15% -20%

Динамикалық герметикалық күй: 10% -12%

Пневматикалық мемлекет: 7% -8%

Нақты сығылу жұмыс жағдайларын, әсіресе герметикалық жұмыс қысымын және басқа факторларды ескеруі керек.

Өнімнің ерекшеліктері мен қосымшалары:

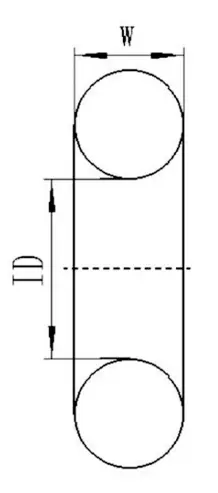

Стандарт	O-сақинаның көлденең қимасы
Американдық стандарт 568 BS 1516 британдық стандарты	1.78	2.62	3.52	5.33	6.99	-
Жапондық стандарт IT B2401	1.9	2.4	3.1	3.5	5.7	8.4
ISO 3601/1 халықаралық стандарты Неміс стандарты DIN 3771/1 Қытай стандарты CB 3452.1	1.8	2.65	3.55	5.30	7.00	-
Қалаған метрикалық өлшемдер	1.0	1.5	2.0	2.5	3.0	3.5
	4.0	4.5	5.0	5.5	6.0	7.0
	8.0	10.0	12.0
Американдық стандарт 568 (900 серия)	1.02	1.42	1.63	1.83	1.98	2.08
	2.21	2.46	2.95	3.00

Жұлдызды сақина материалы:

Материал, әдетте, SHAW A70 Nitrile резеңке NBR.

Қойылған O-сақина:

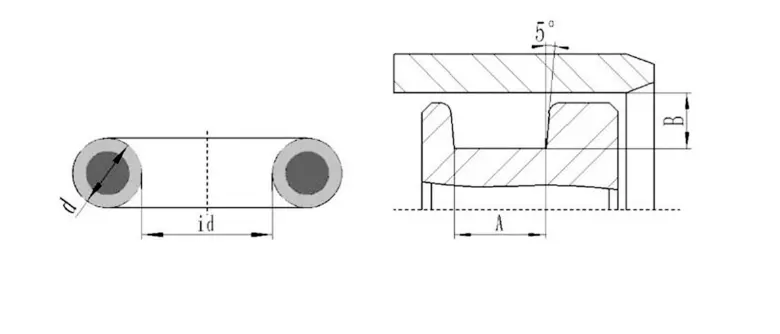

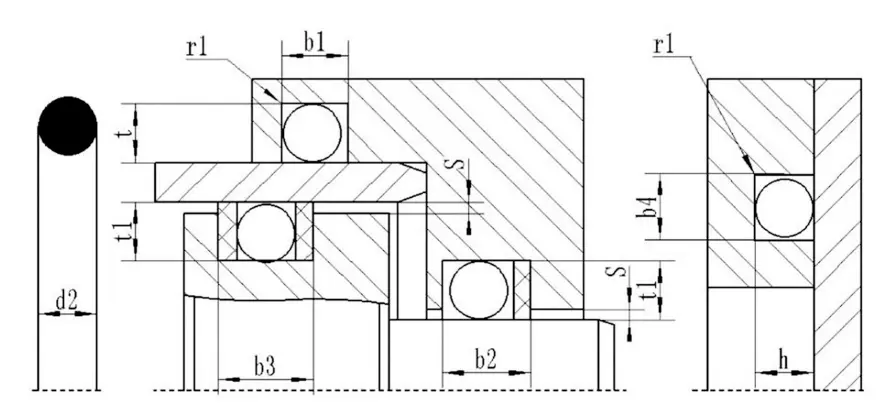

Инкапсулирленген O-сақинаның ойық диаграммасы

Инкапсанбатталған сақинаның ойығының өлшем кестесі (ұсынылады)

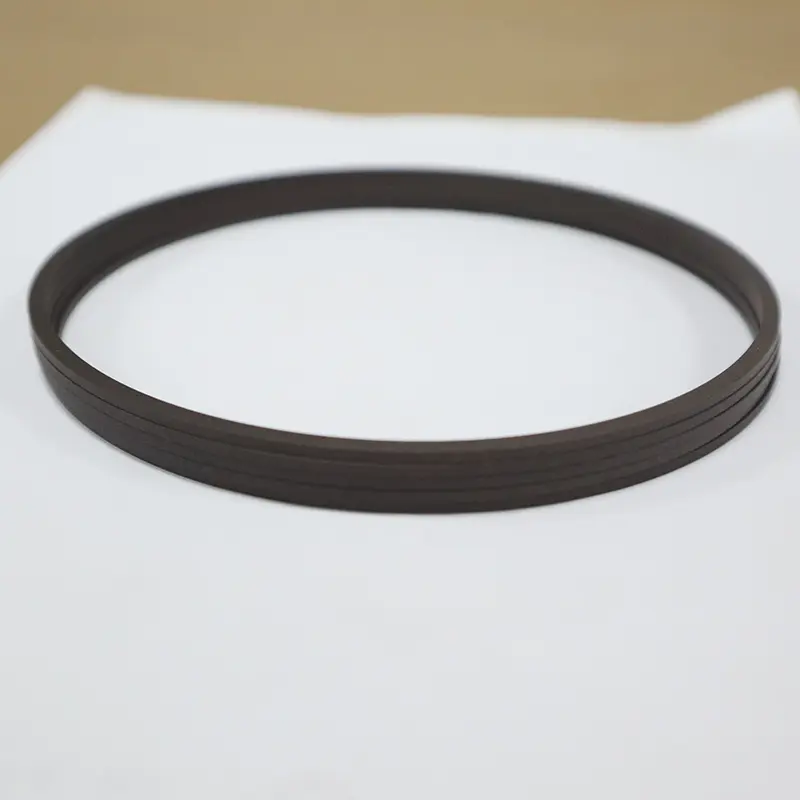

Ruichen Ptfe тығыздағышты орнату нұсқаулығы

Ⅰ. Орнату нұсқаулығы

1. Пломбаны алдын-ала жүктелген жағына, қысым бағытын қараңыз.

2

3. Өткір жиектер бұрылыстардан босатылып, дөңгелек немесе түймелерден арылуға тиіс.

4

5. Кез-келген шаң, қоқыстар немесе басқа бөгде бөлшектер мұқият алынып тасталуы керек.

6. Өткір жиектері бар құралдарды қолдануға болмайды.

7. PTFE герметикалық сақиналар жылытылатын маймен немесе суда (шамамен 80 ~ 120 градус) кеңейту оңай және олардың бастапқы пішініне дейін қалпына келтіру оңай.

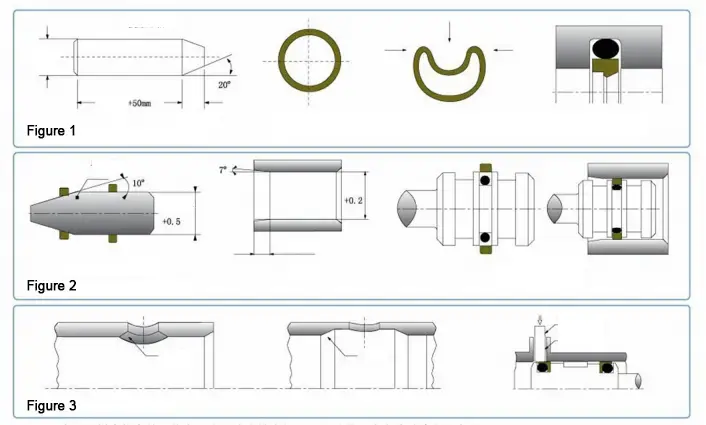

8. Егер тығыздағыштың ерні май қысымын өтетін тесік арқылы өтуі керек болса, пластикалық таяқшаны ерінді ақырын итеру үшін қолдануға болады, ол тесіктің камерасының герметикалық еріннің зақымдалуына жол бермеу үшін ерінді итеру керек. Цилиндрдің тесіктері Cmalling болуы керек. (3-сурет)

Ⅱ. Орнату әдісі

Ашық (бөлу) ойықтарды құралдарсыз орнатуға болады.

Жабық ойықша поршеньі stod тығыздағыштарын орнату (1-сурет)

1. Барлық жабық субстраттар, пломбалар және монтаж құралдары бар.

2. Резеңке сақинаны ойыққа салыңыз (оны бұрап алмаңыз).

3

4. Қалпына келтіру мандрлін тығыздағышқа итеріңіз және мандрельді ақырын бұраңыз. Оны 1 минутқа қалдырып, мандрельді алыңыз. Орнату аяқталды.

Жабық ойықтарда поршеньді тығыздағыштарды орнату (2-сурет)

1. Барлық жабық субстраттар, пломбалар және монтаж құралдары бар.

2. Резеңке сақинаны ойыққа салыңыз (оны бұрап алмаңыз).

3. PTFE герметикалық сақинасын бағыттағыш жеңге итеріп, герметикалық сақинаны созыңыз.

4. Созылған тығыздағыш сақинаны поршеньді ойыққа салыңыз.

5. Түзету жеңін герметикалық сақинаға итеріп, түзету жеңін бір уақытта бұраңыз. 1 минутқа шыққаннан кейін түзету жеңін алып тастаңыз және орнату аяқталды.

Ескерту: 1. Егер біздің компанияның үлгісінде көрсетілген өнім жабық ойыққа орнатылмаса, бірақ ашық ойыққа жарамайды, бірақ ашық ойыққа жарамсыз.

2. Жоғарыда келтірілген PTFE тығыздағыштарын орнату барлық PTFE тығыздағыштарына қолданылмайды. Қажет болған жағдайда біздің компаниямен кеңесіңіз.
