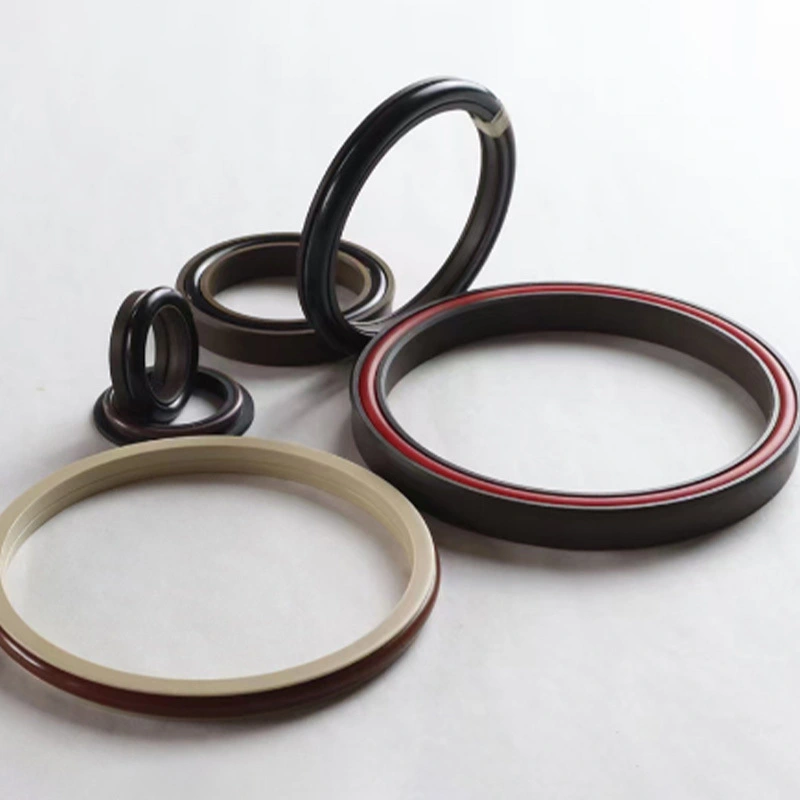

Гидравликалық тығыздағыштар Поршеньдік тесіктерге, біздің зауыттық және ғылыми-зерттеу орталығында, әрқайсысы өз сипаттамалары бар бөлінетін модельдер мен түрлер бар, бірақ біз сапаны қатаң бақылауға жеттік.

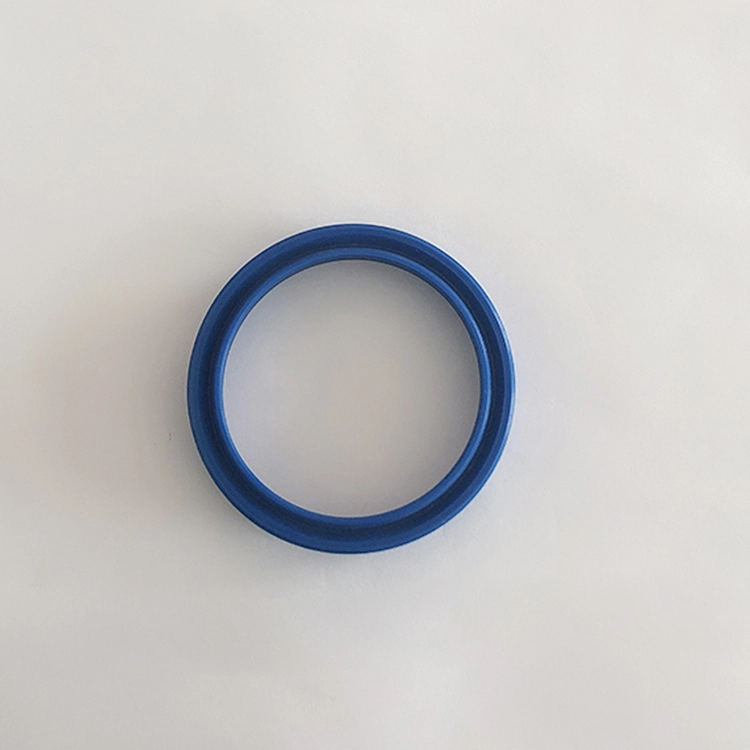

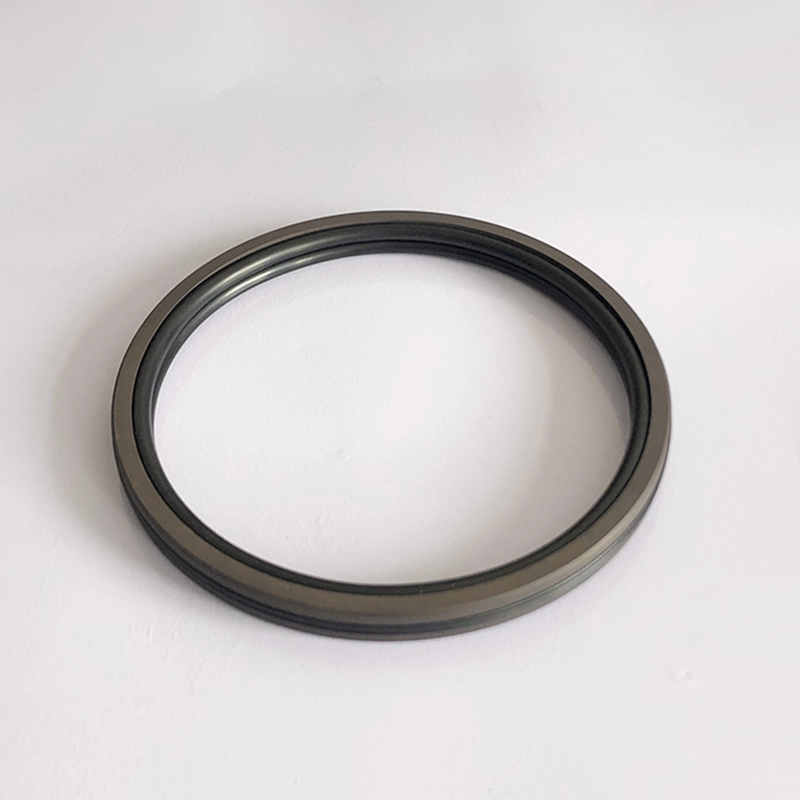

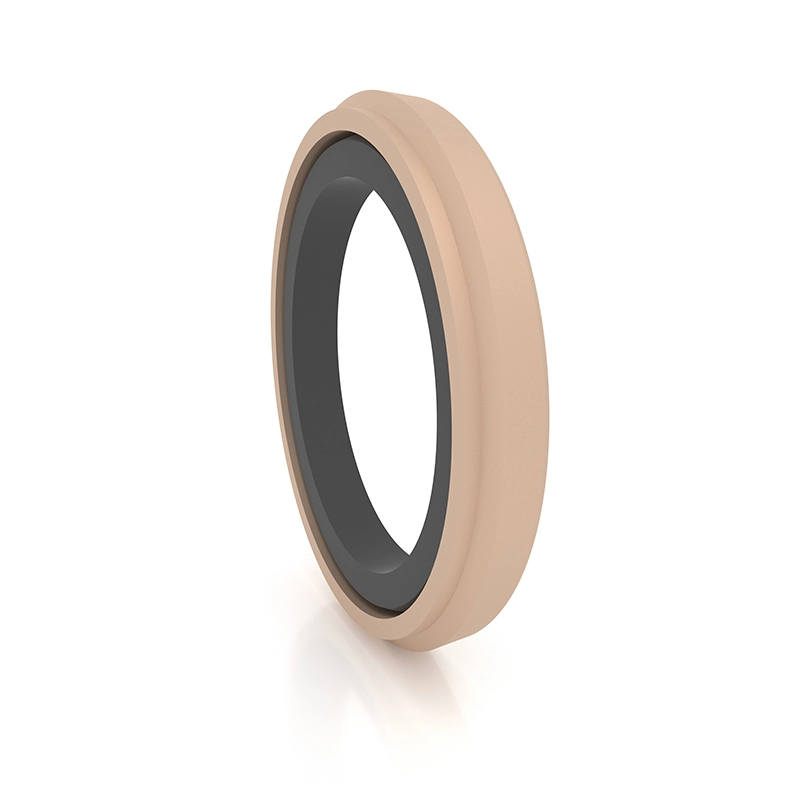

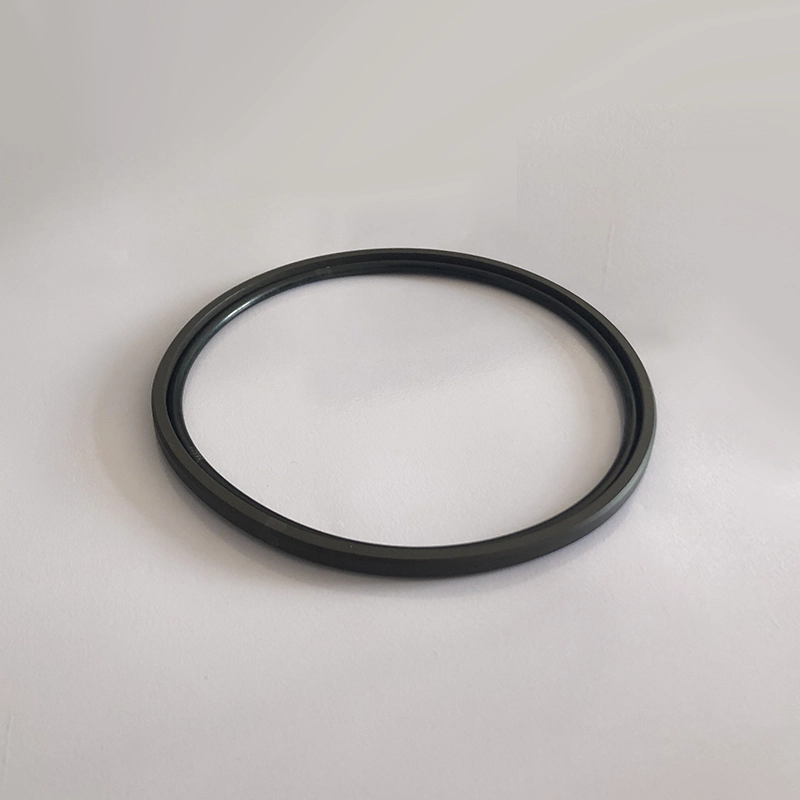

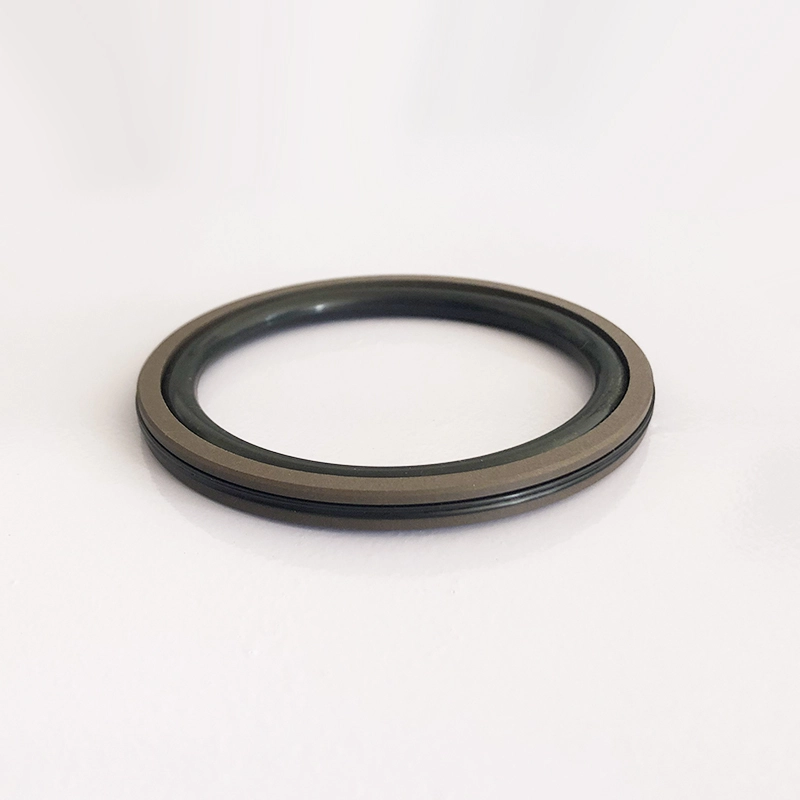

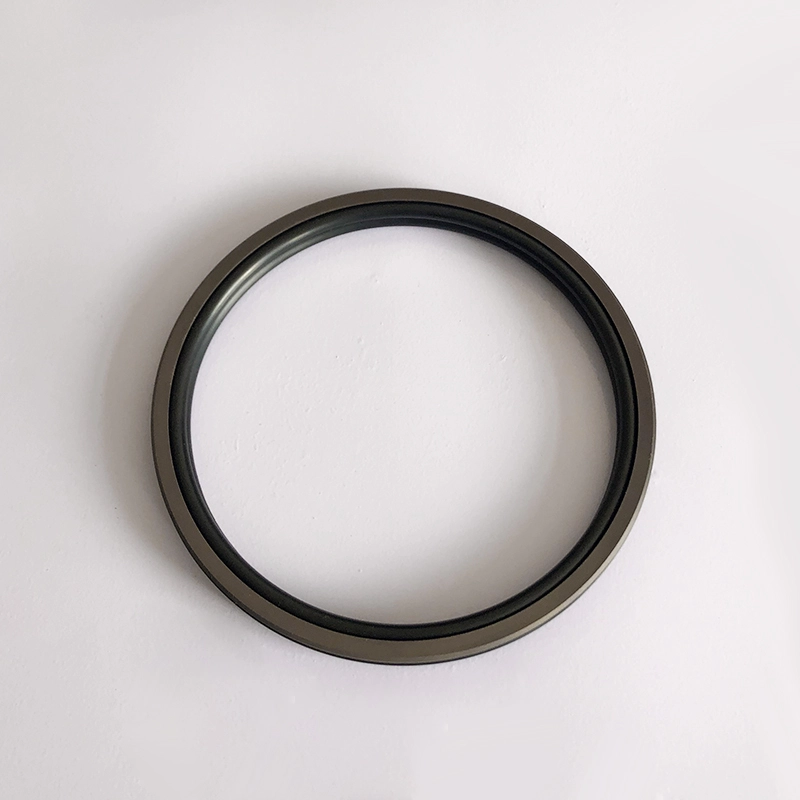

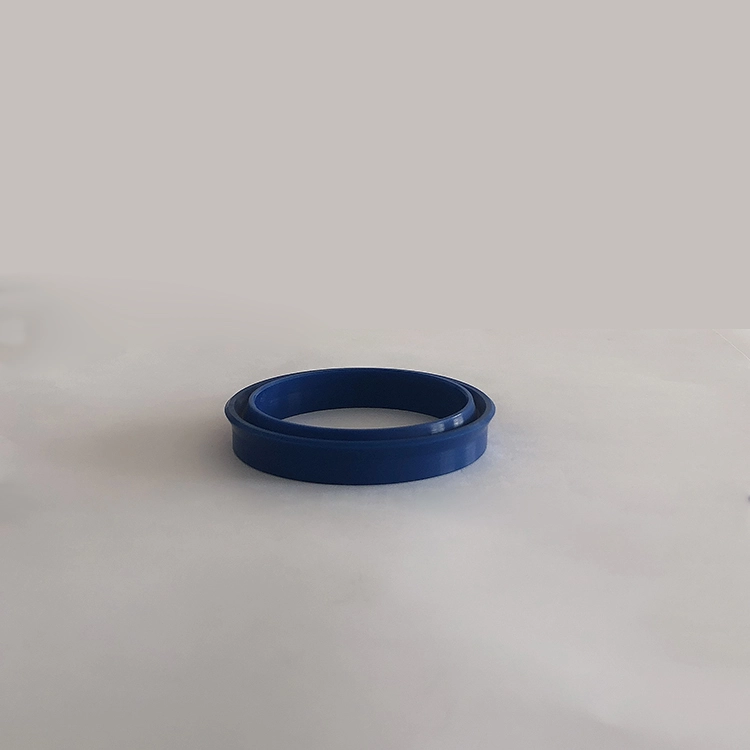

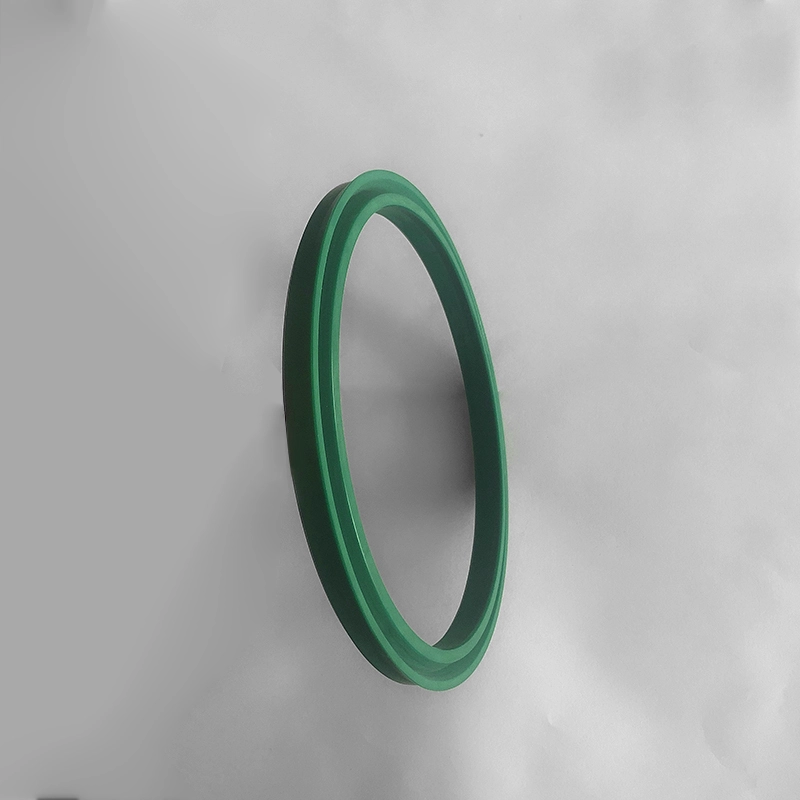

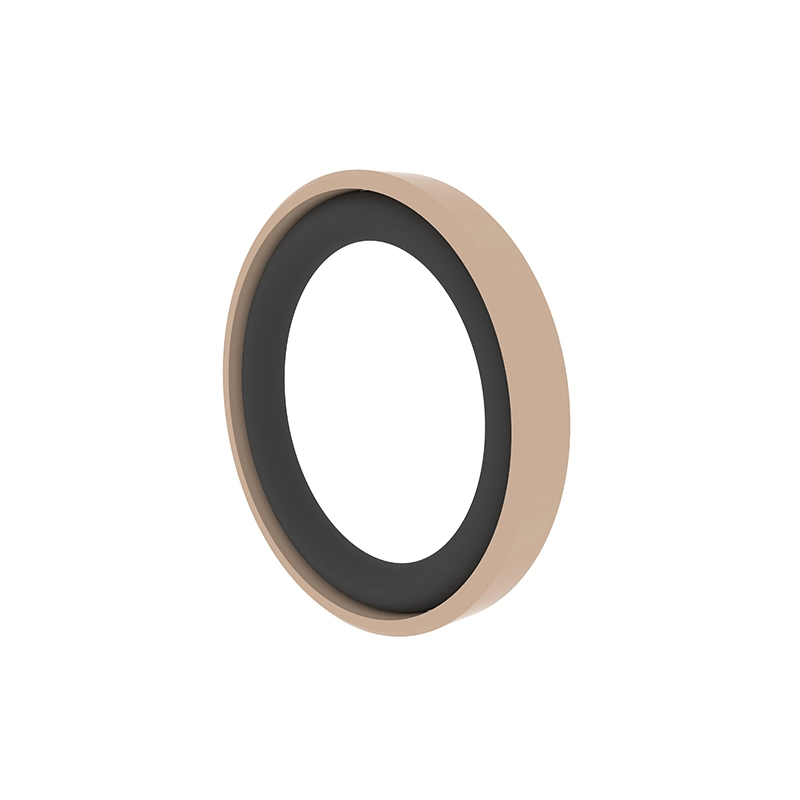

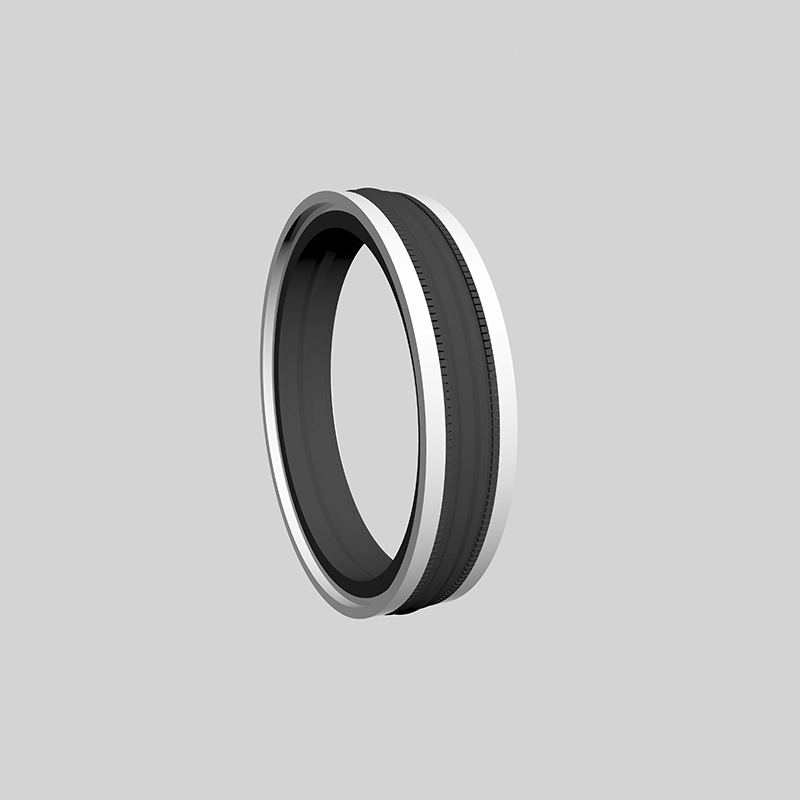

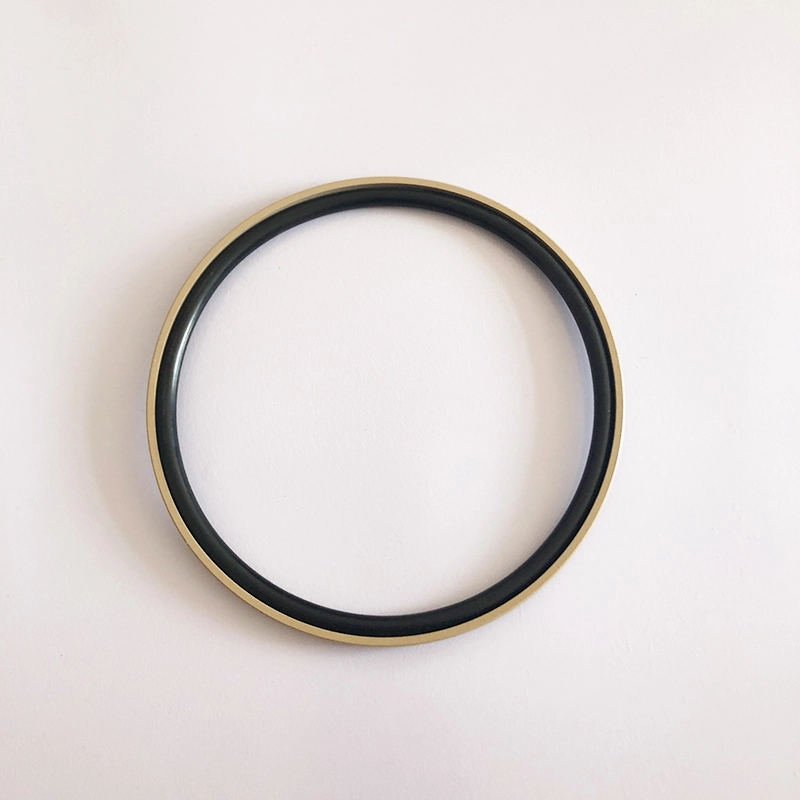

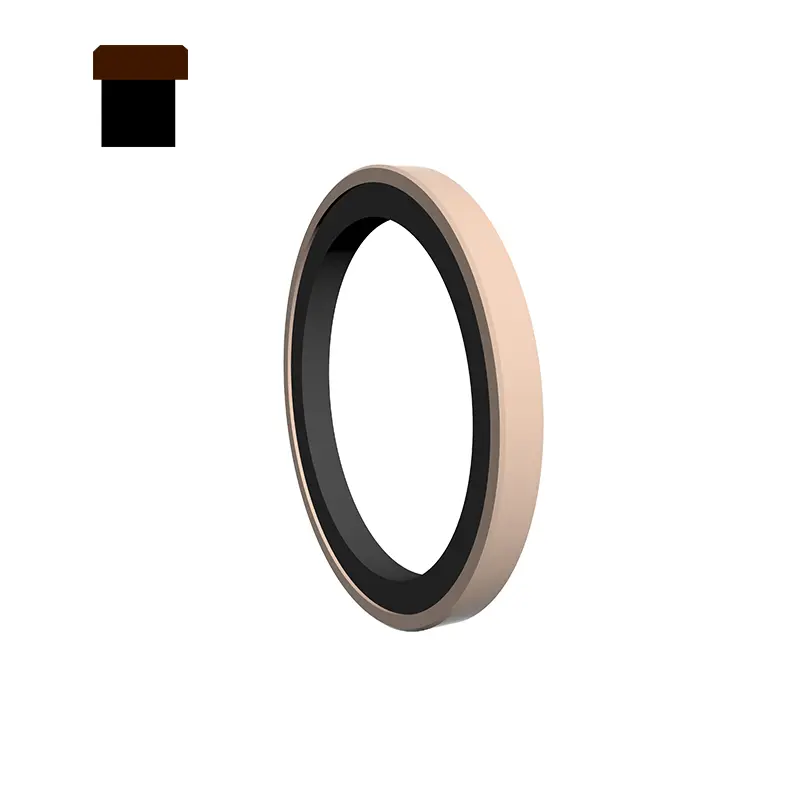

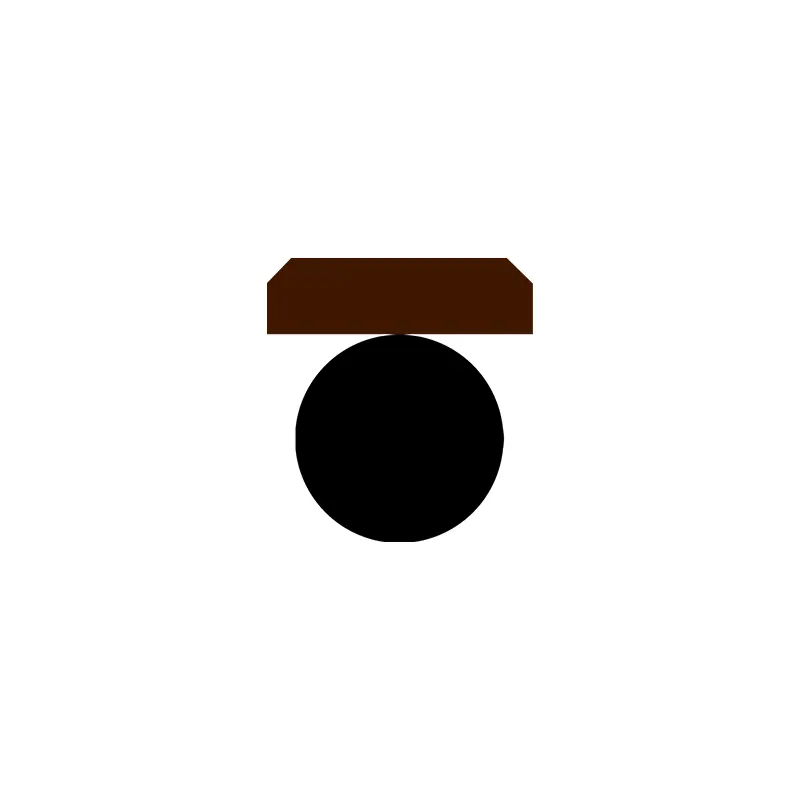

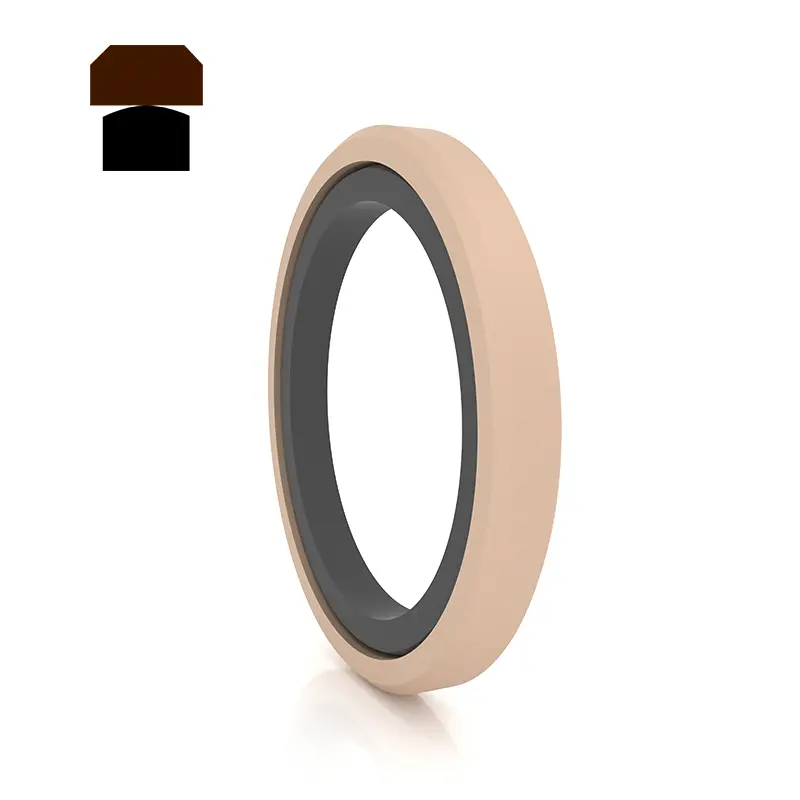

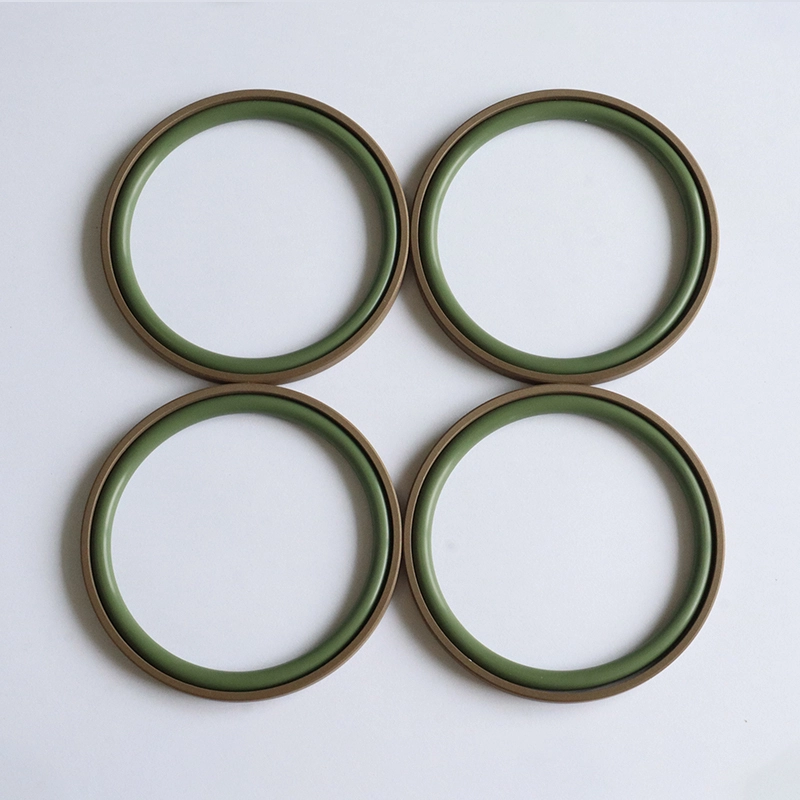

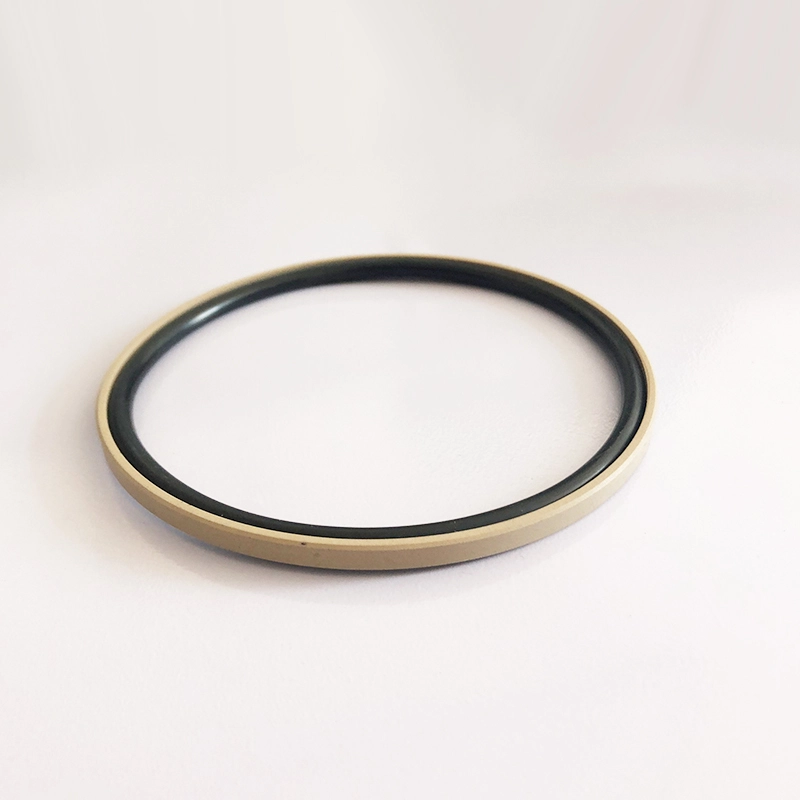

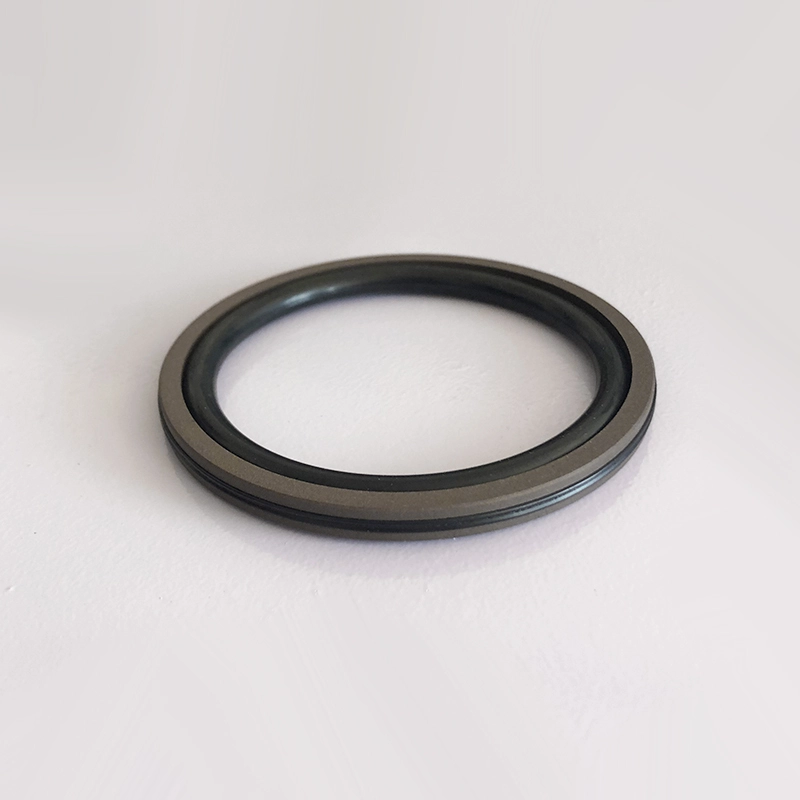

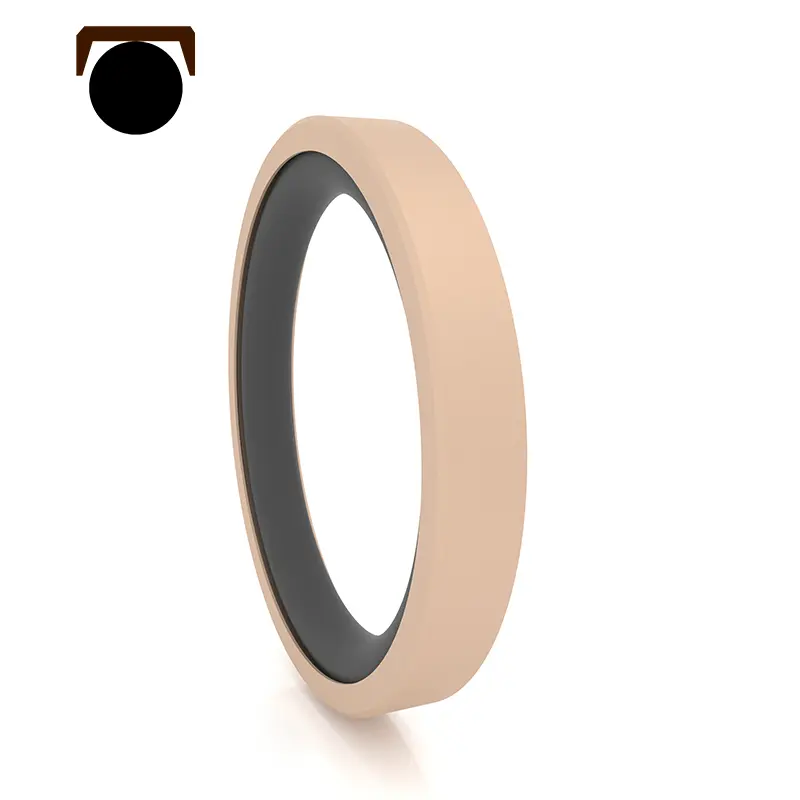

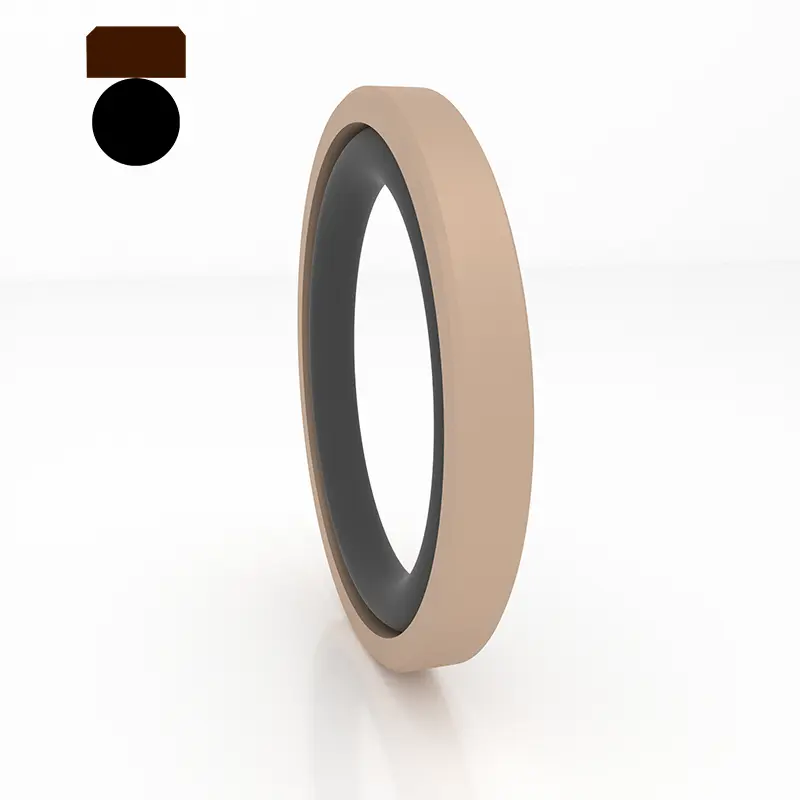

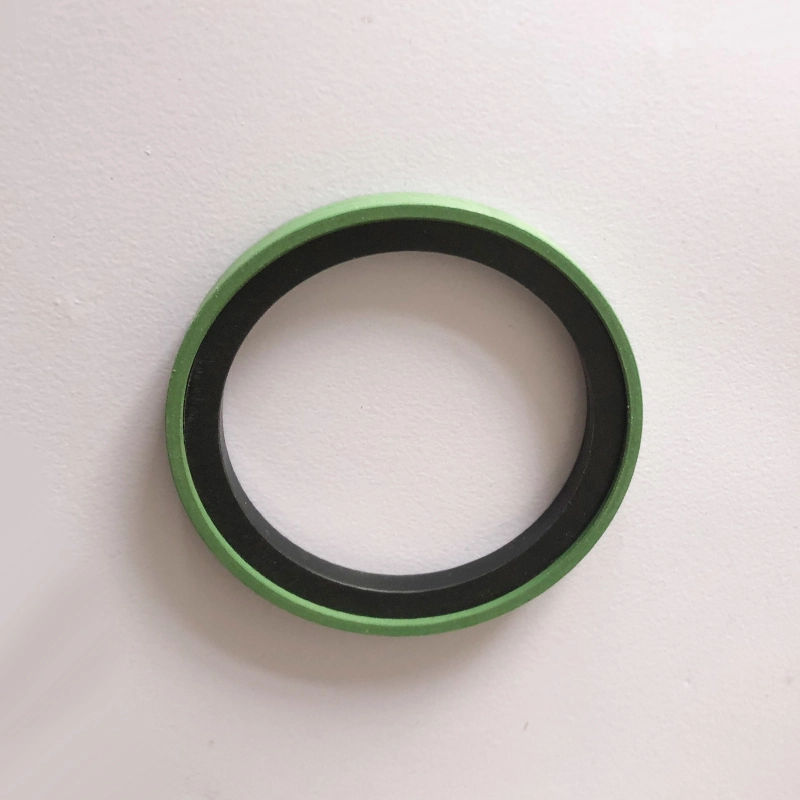

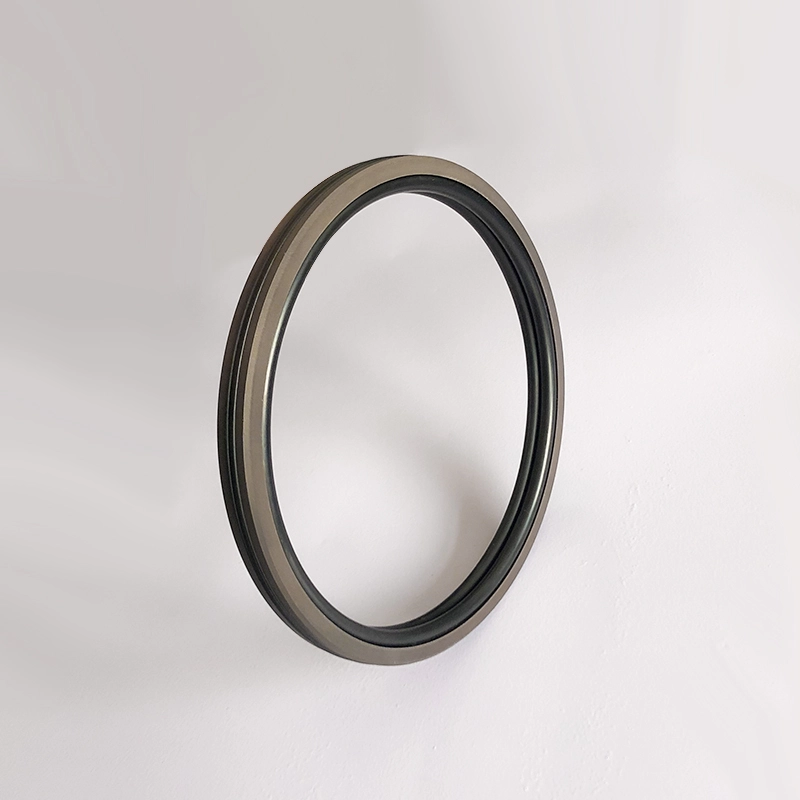

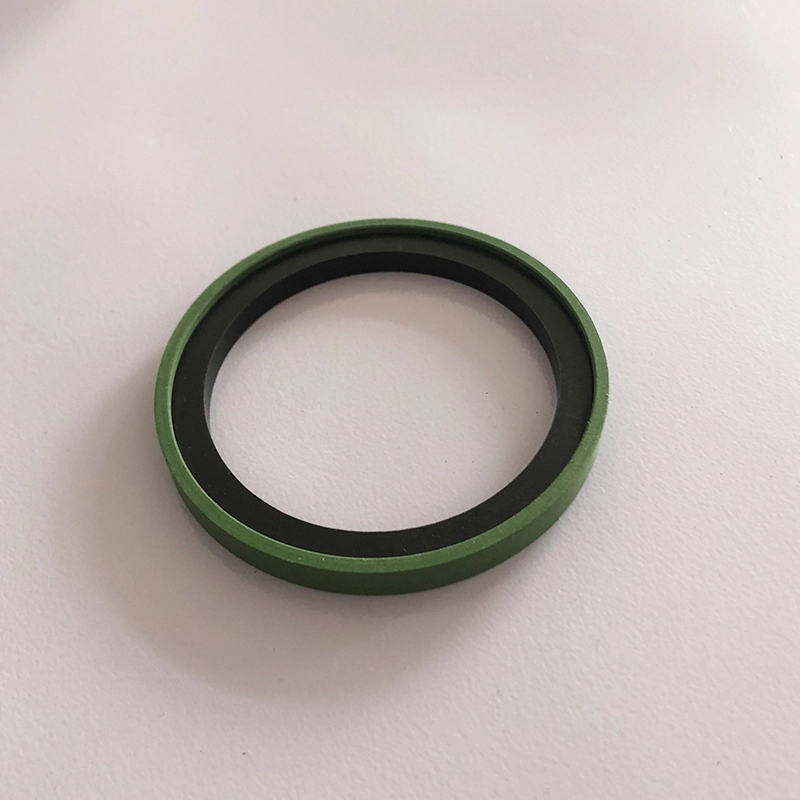

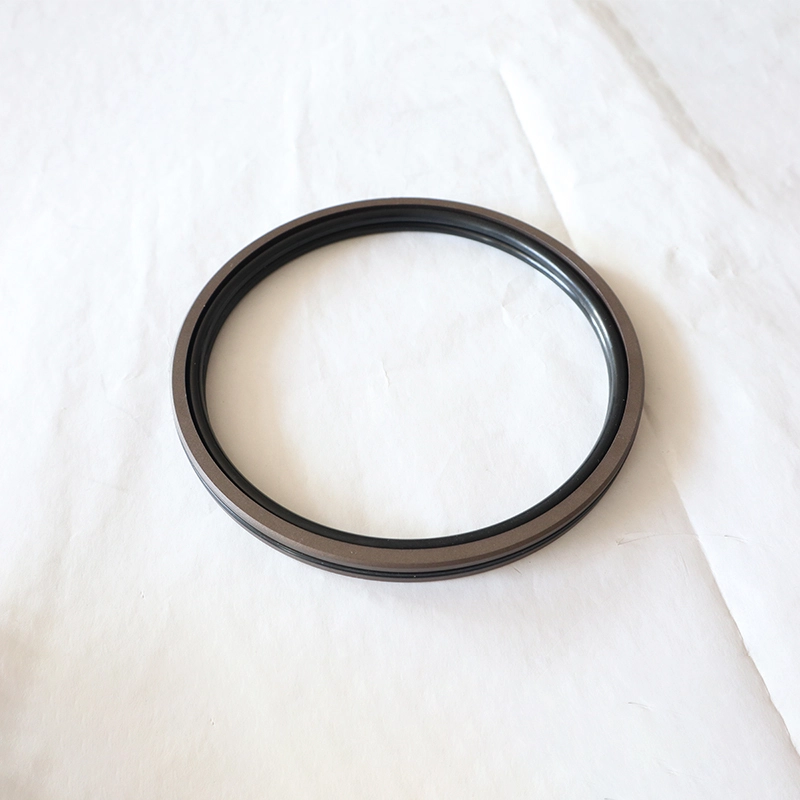

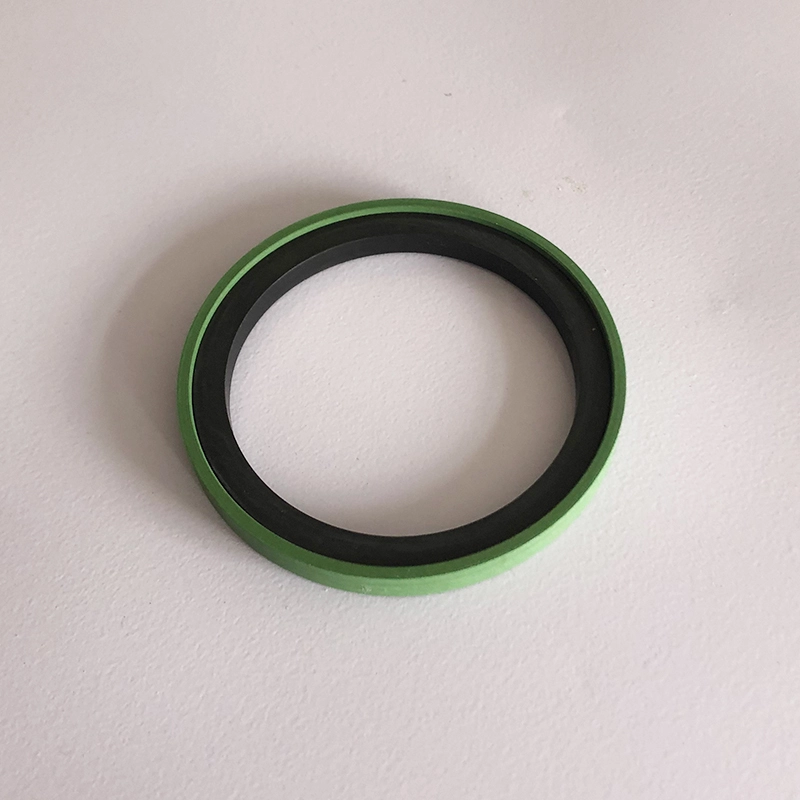

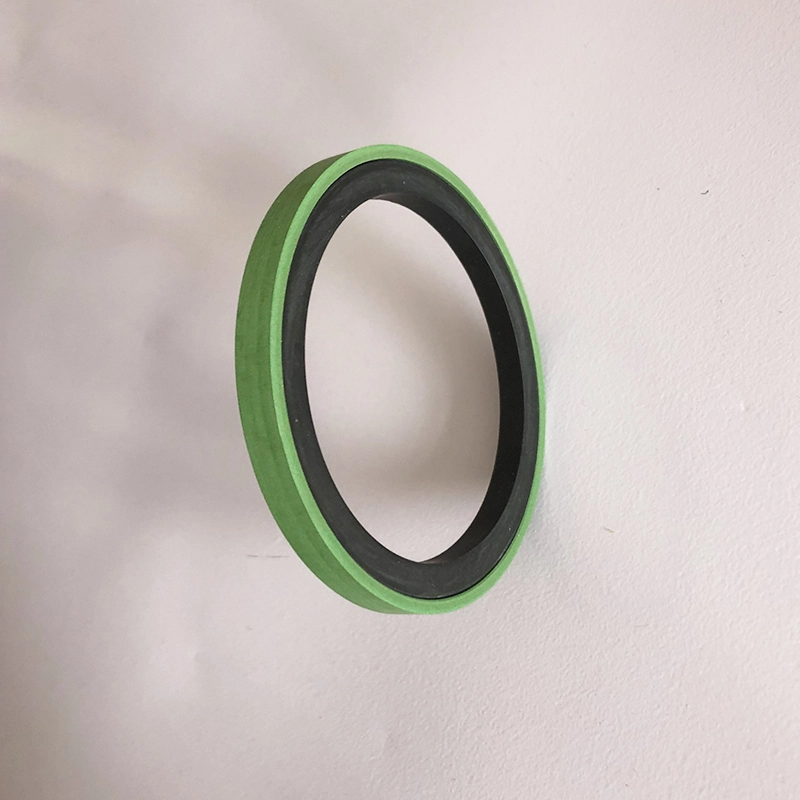

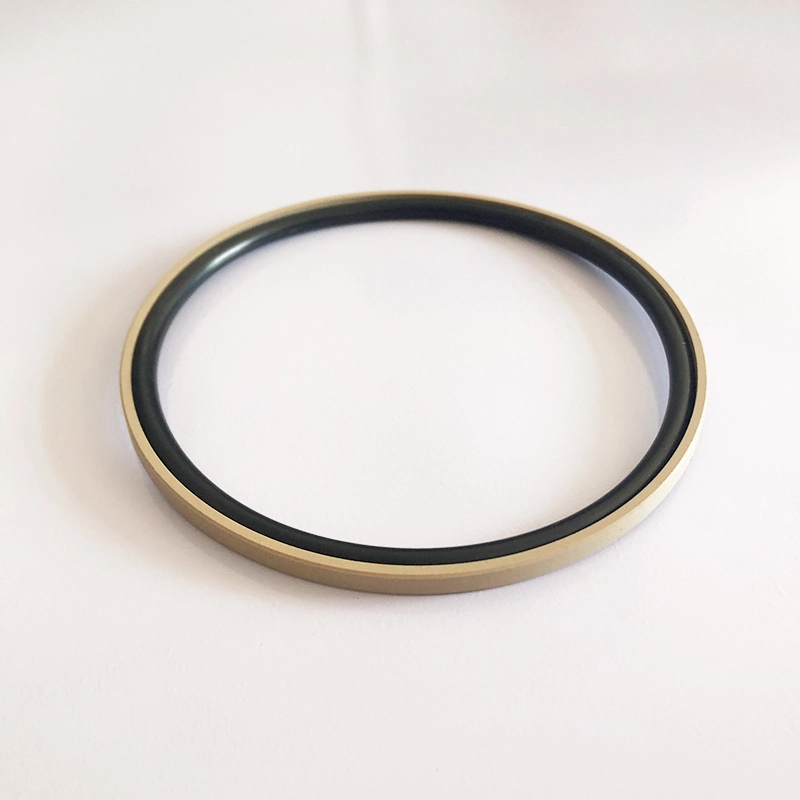

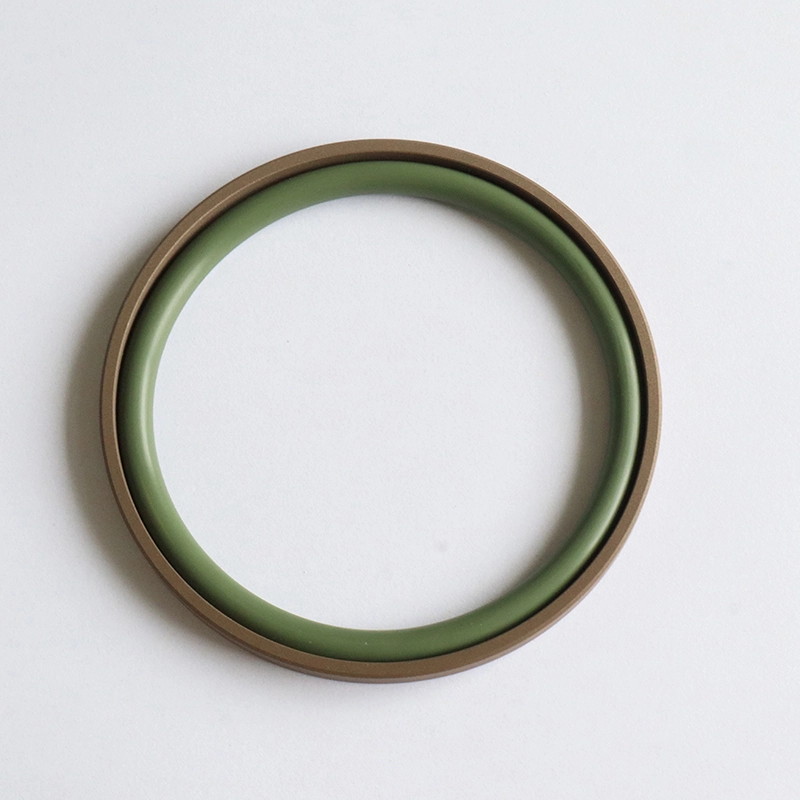

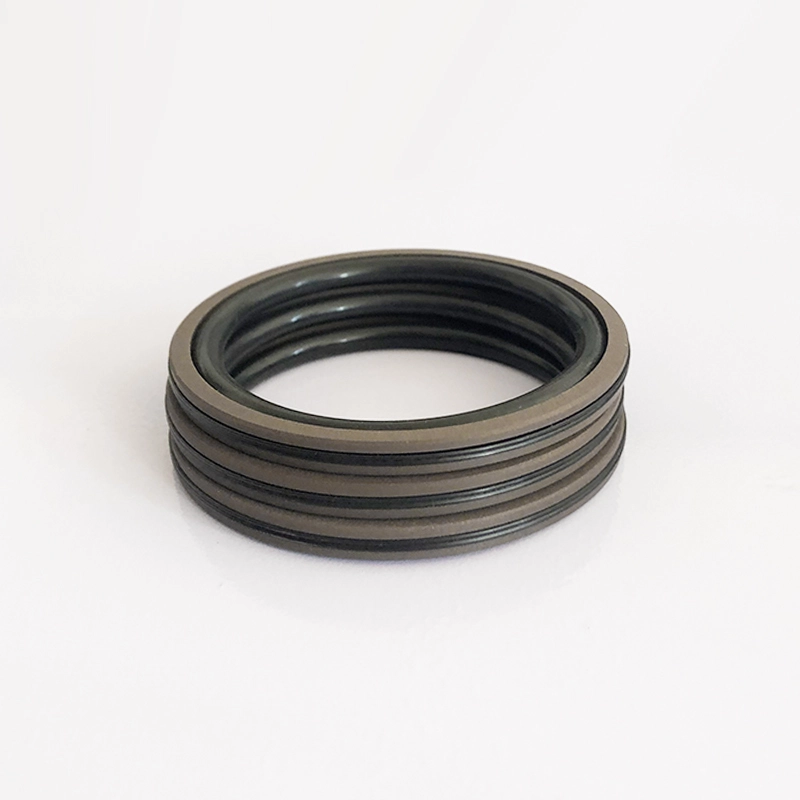

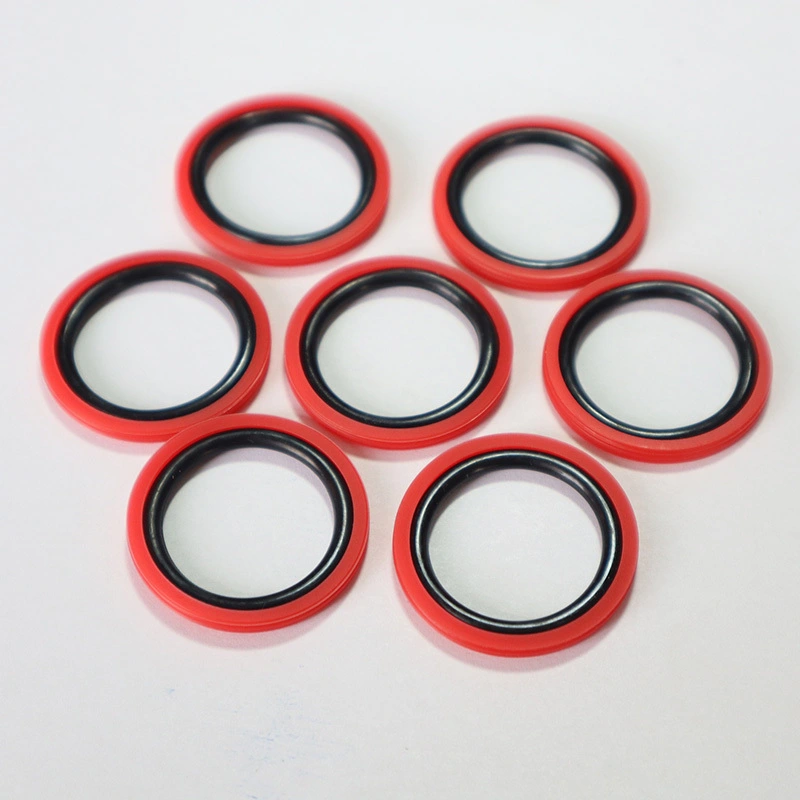

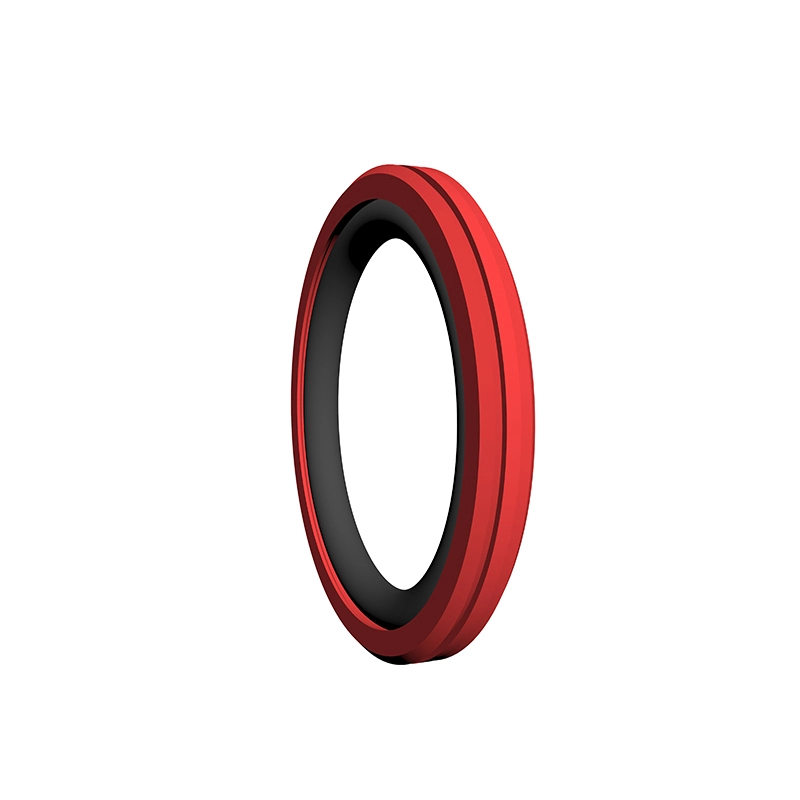

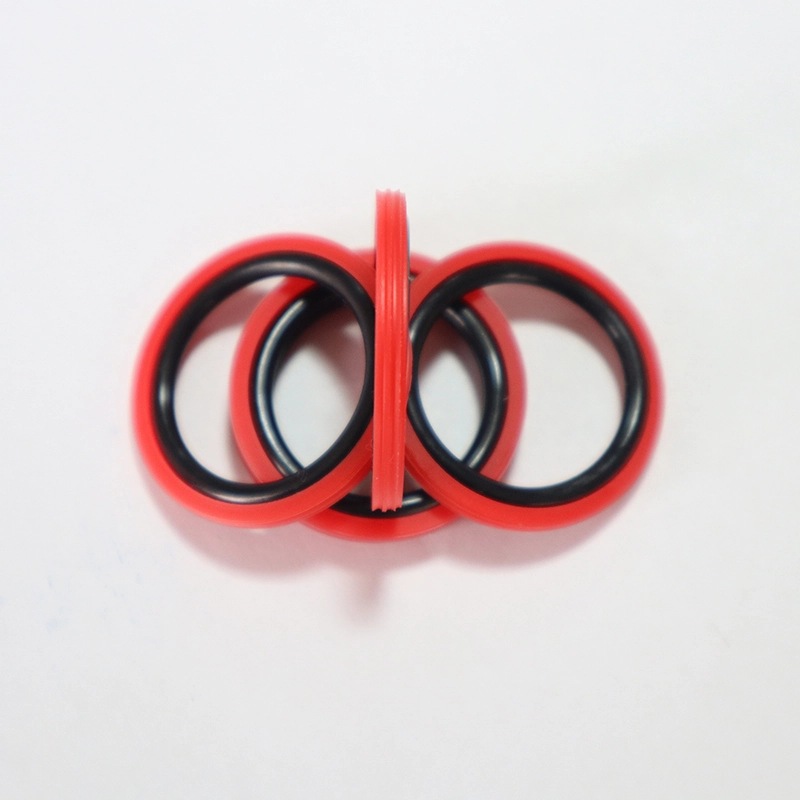

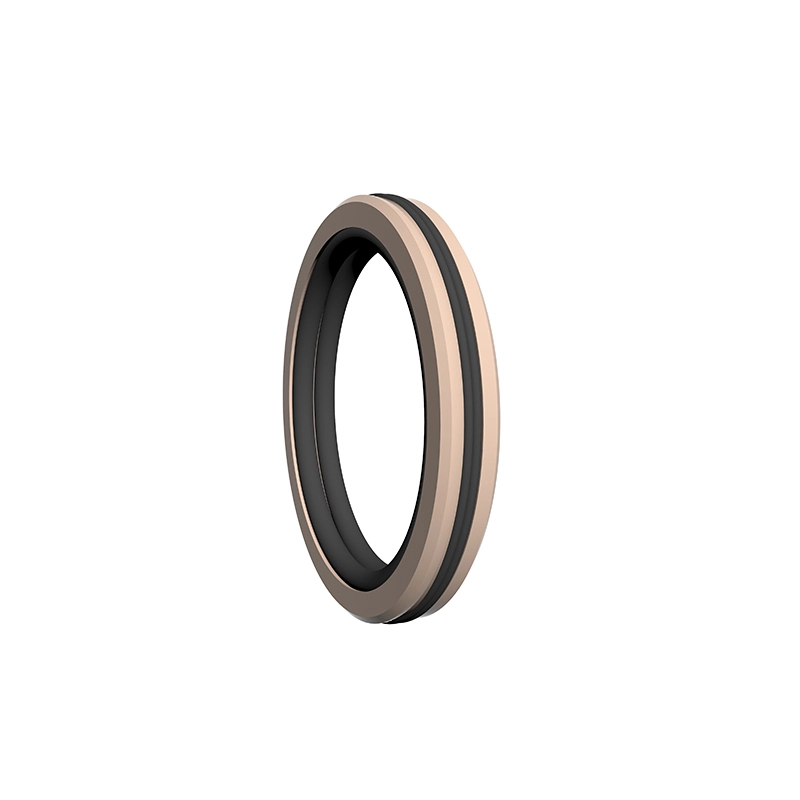

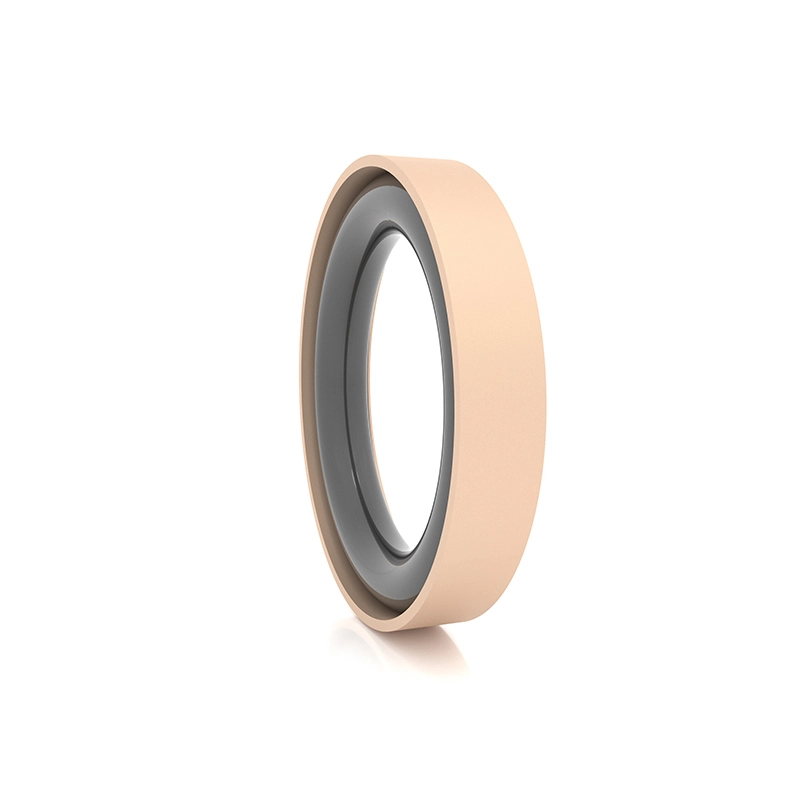

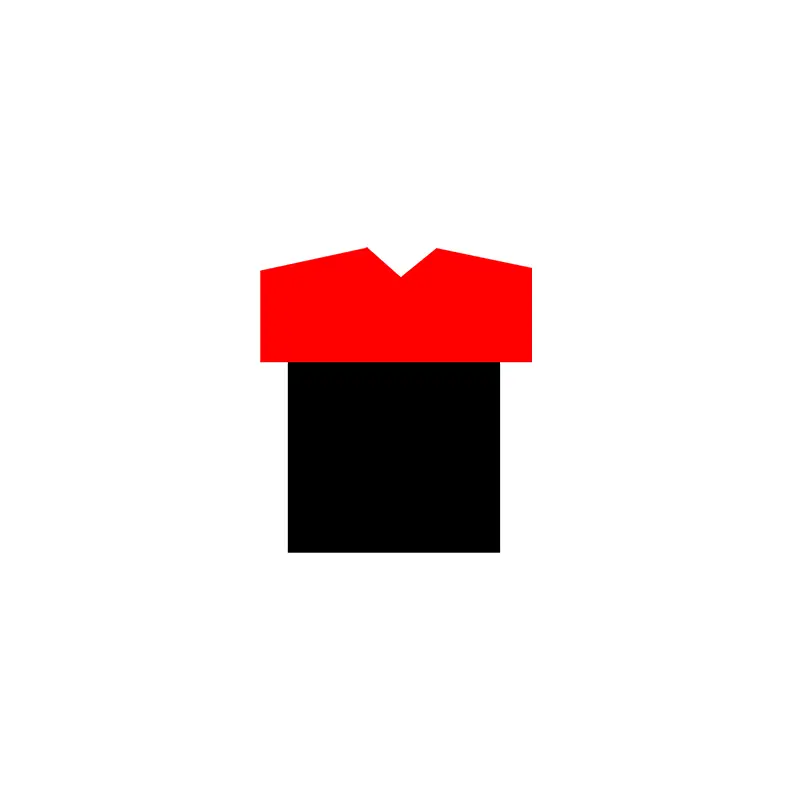

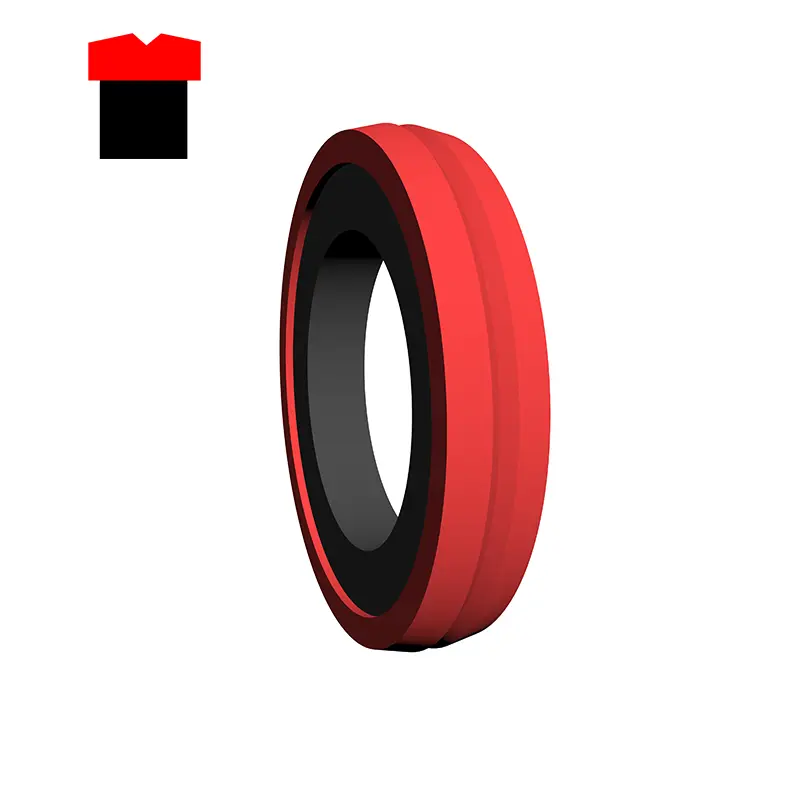

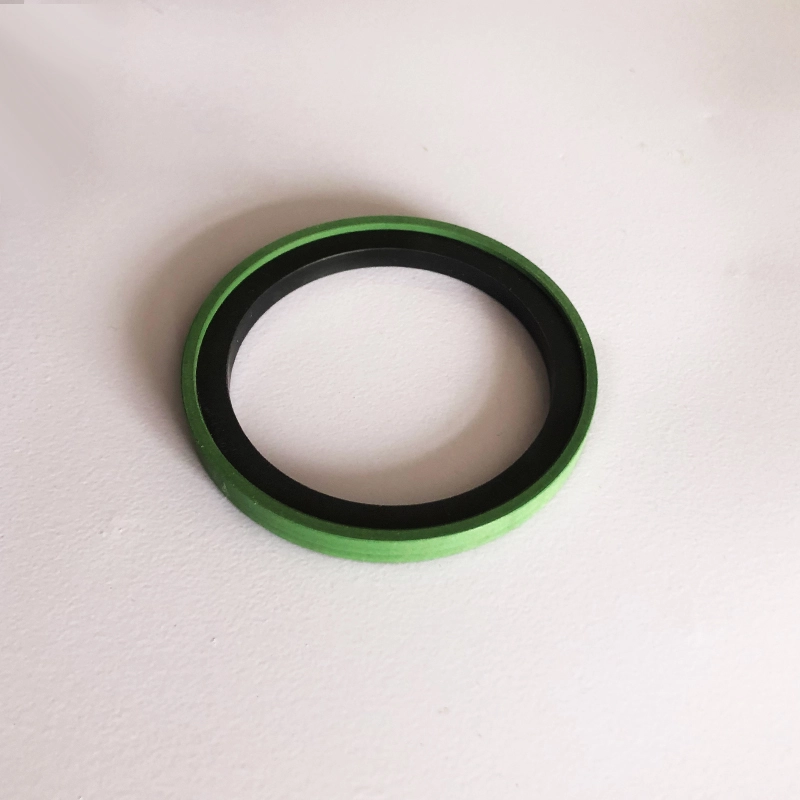

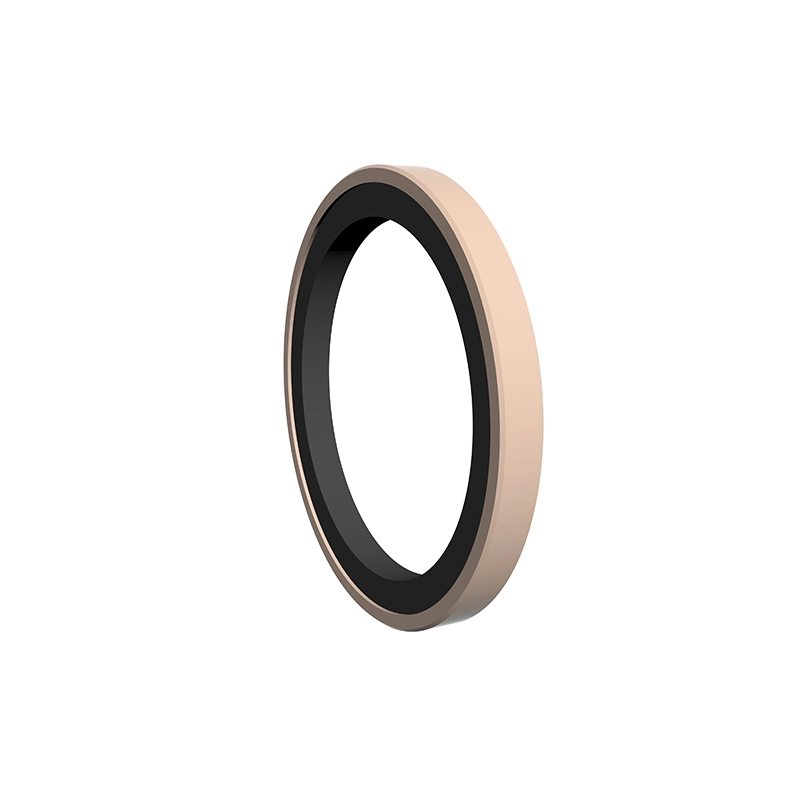

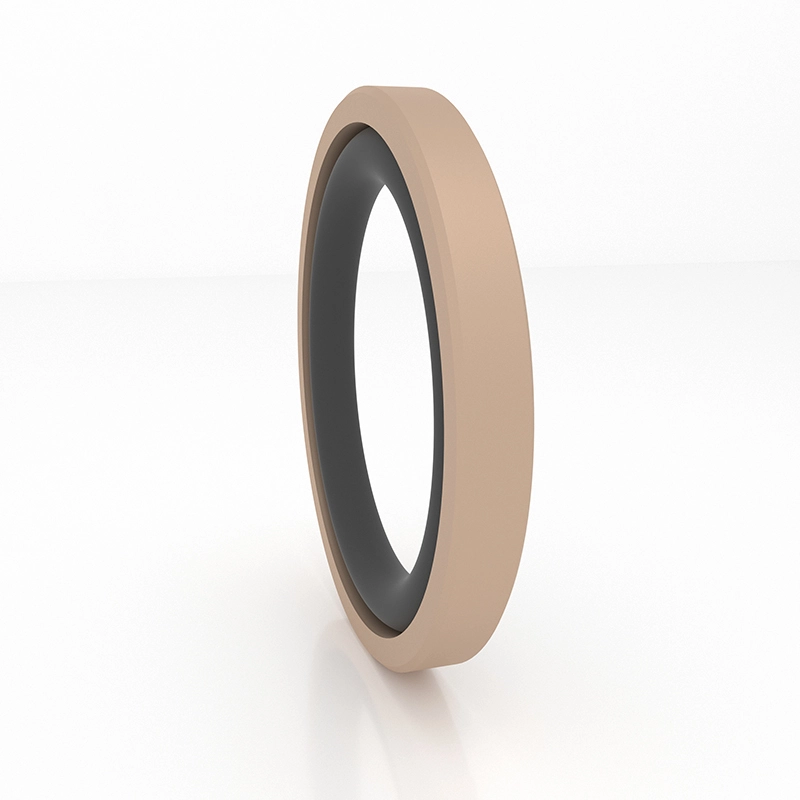

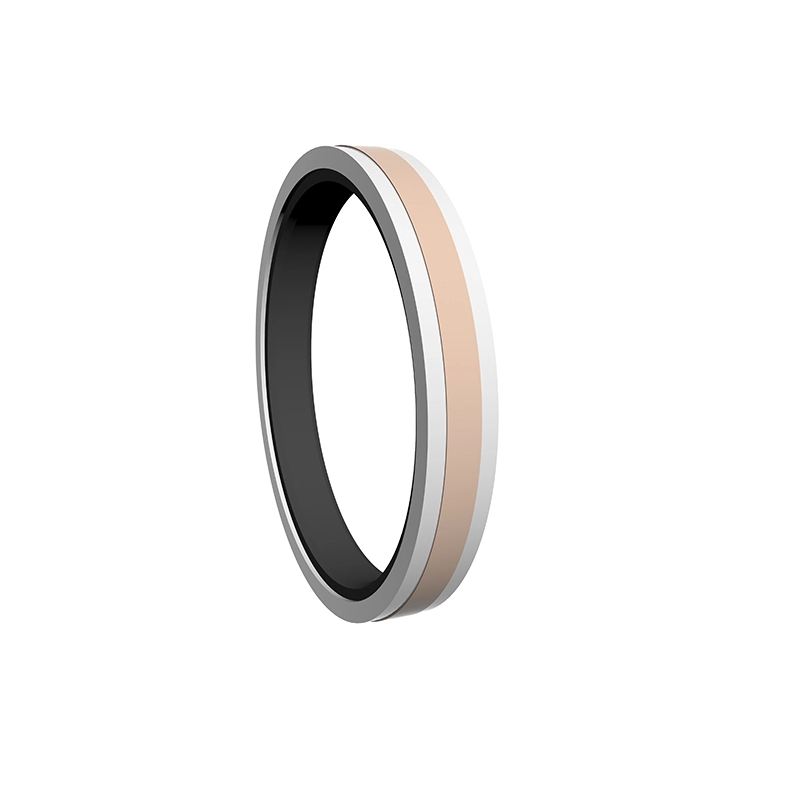

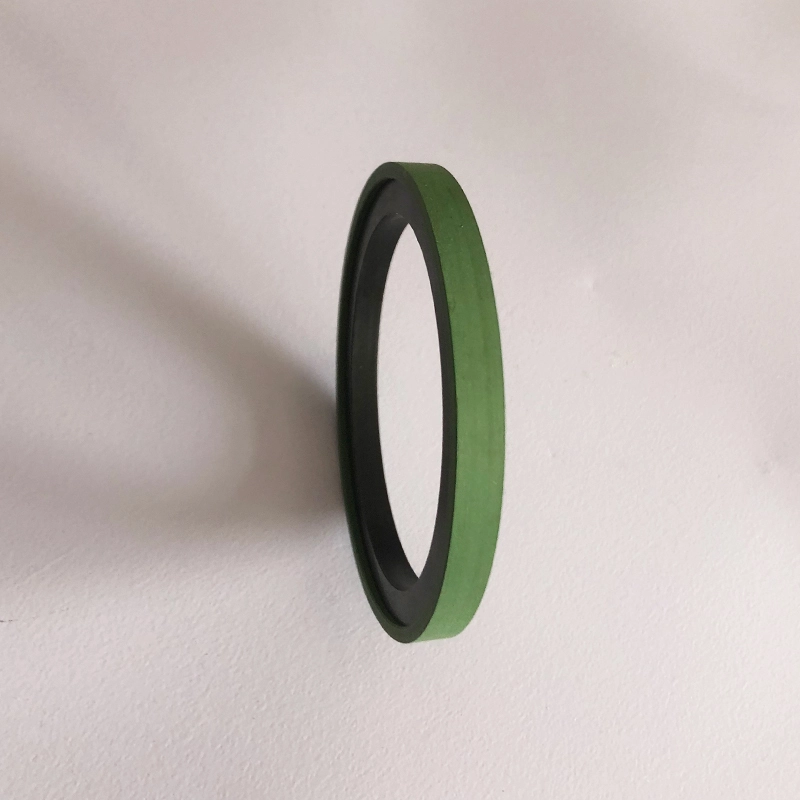

RC61 және RC62 толтырылған тіктөртбұрышты герметикалық сақинадан және о тәрізді резеңке сақинадан тұрады, гидравликалық өзара әрекеттесуге арналған қысымға арналған гидравликалық қысыммен тығыздатуға жарамды. RC61-B толтырылған PTFE кері жабылған сақинадан және о-тәрізді резеңке сақинадан тұрады, гидравликалық өзара қозғалысты Ынтымақтастық қысымын герметизациялауға жарамды. RC62-B - бұл бір бағытты қысымды герметиканы герметизациялауға жарамды ауыр кері қадамдық мөр. О-сақина радиалды күш береді және герметикалық сақинаның тозуын өтейді. Ол көбінесе ауыр гидравликалық жабдықтарға арналған бағыттауышпен бірге қолданылады. Бөлу (ашық) ойықтарды диаметрі 30 мм-ден аз цилиндрлер үшін қолдану керек. Ерекше өзгешеліктері:
1. Төмен үйкеліс, кішкене басталу, тегіс қозғалыс, тегіс қозғалыс, тең динамикалық және статикалық үйкеліс, сойылмайды;
2. Қысым және қатал жағдайларда өте жоғары қысымды тұрақтылық;
3. Ұзақ өмір сүруге болады, оны майды майлау тығыздағыштары үшін пайдалануға болады;
4. Су сияқты төмен тұтқырлықты бұқаралық ақпарат құралдарын герметизациялау үшін қолдануға болады;

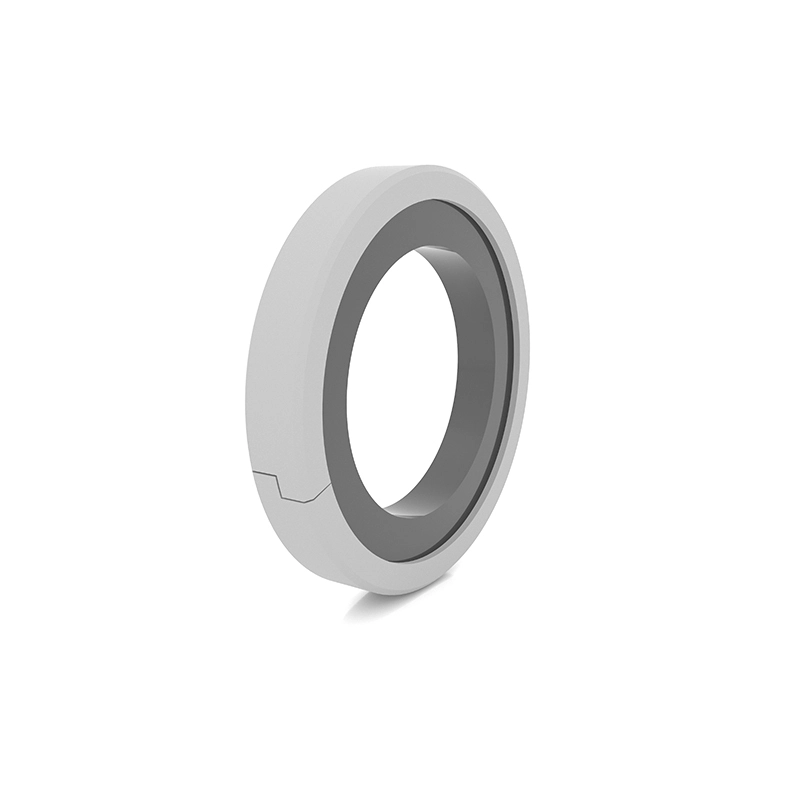

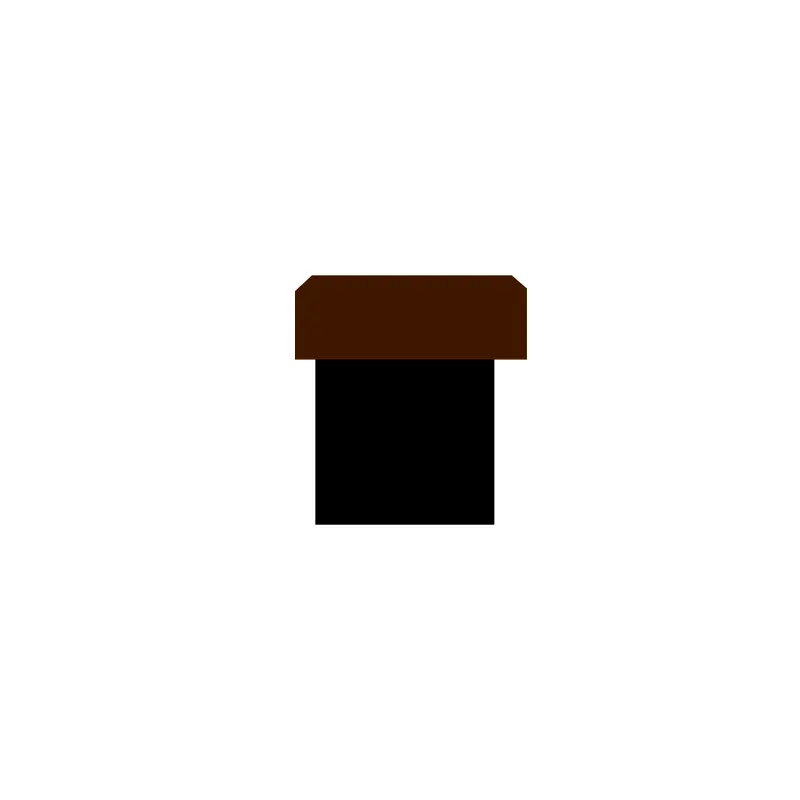

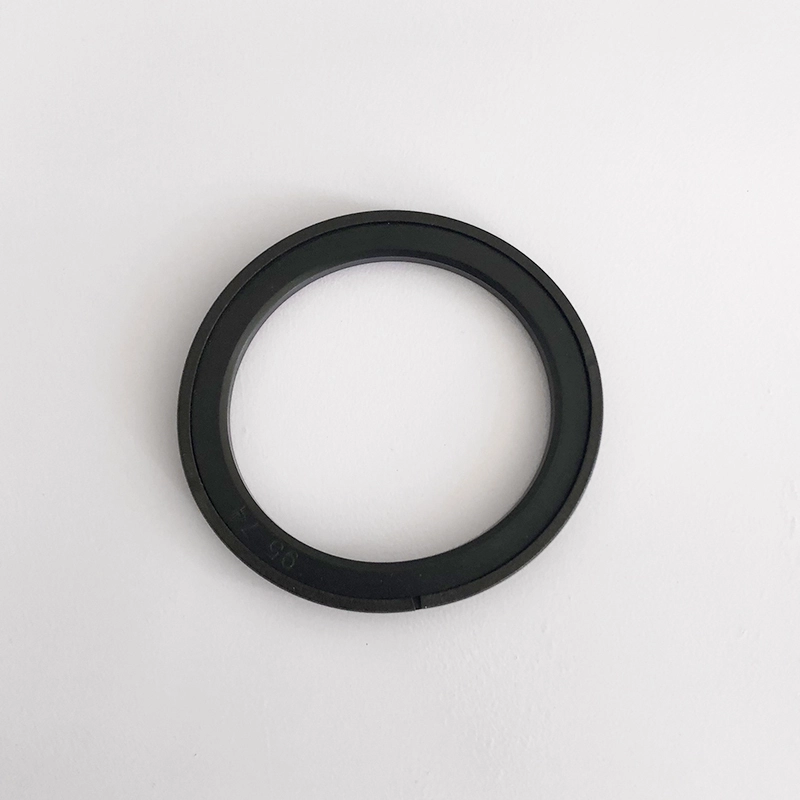

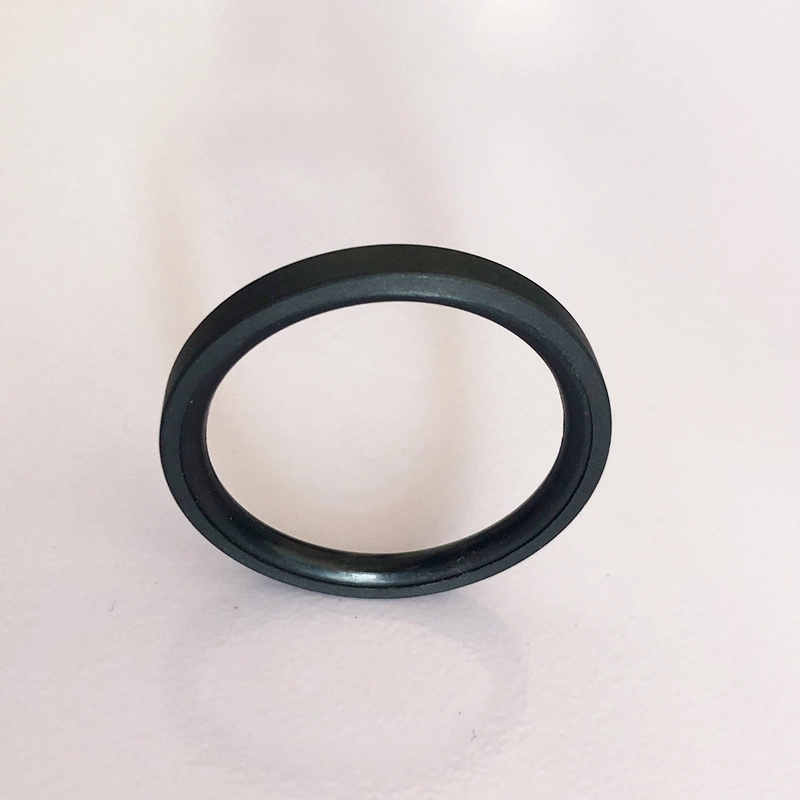

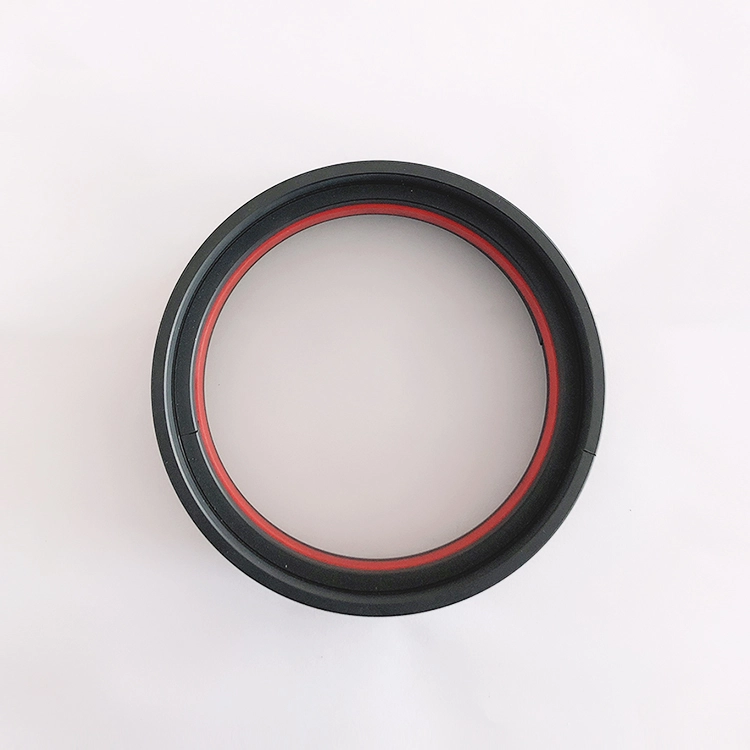

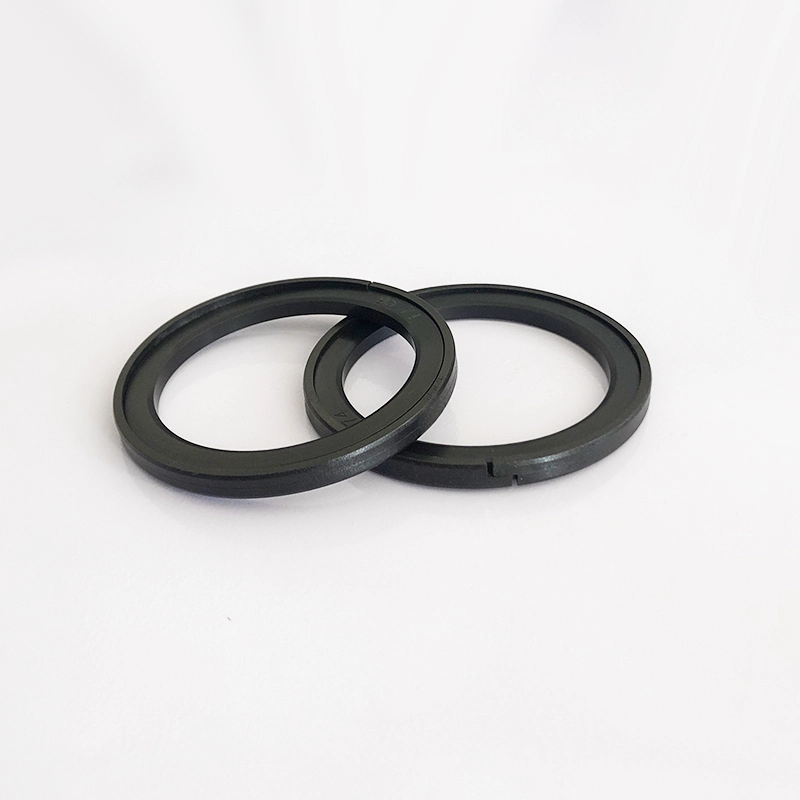

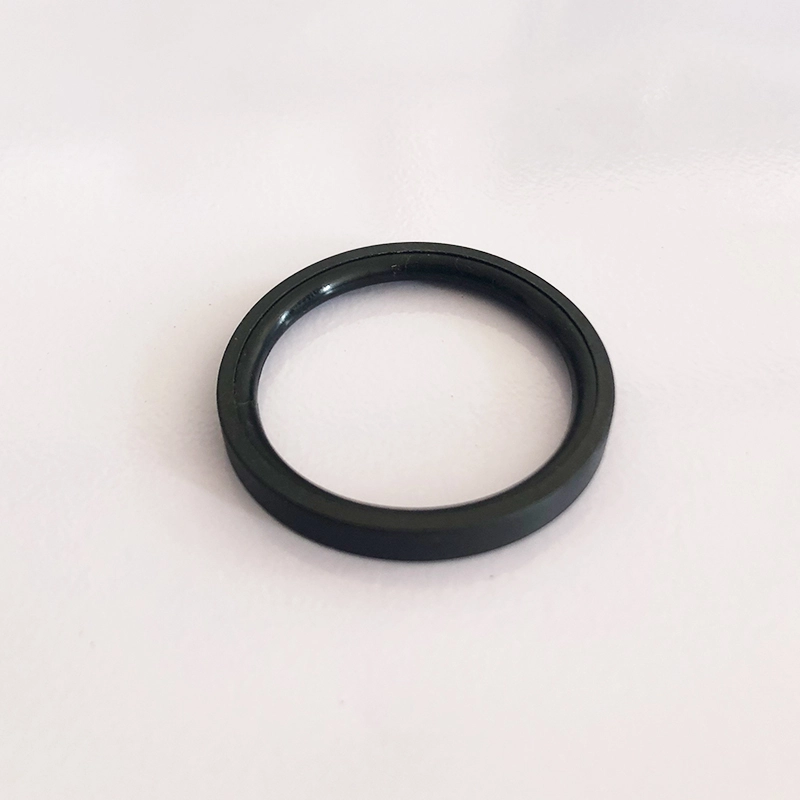

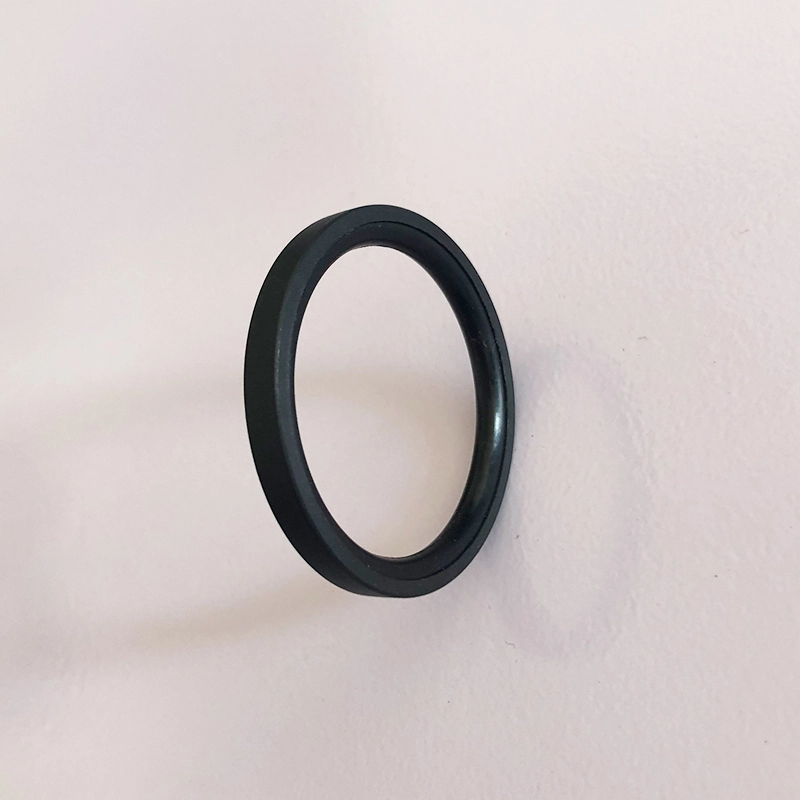

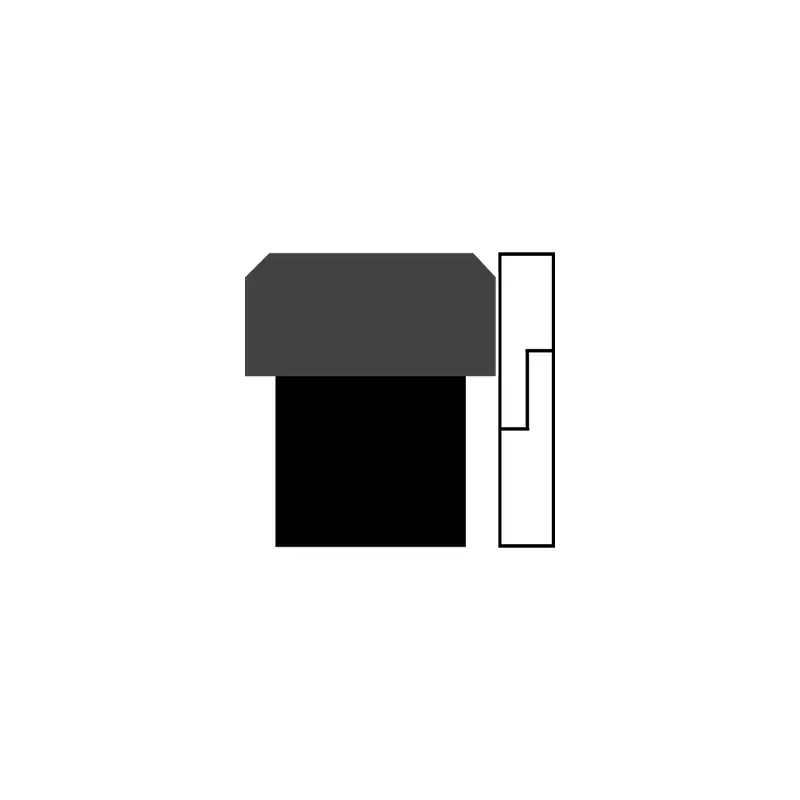

Жарайды арнайы материалдан жасалған термопластикалық ашық сақинадан тұрады, ол гидравликалық өзара әрекеттесіп, гидравликалық реактивті резеңке сақинадан тұрады, ол гидравликалық өзара әрекеттесуге арналған қысыммен тығыздатуға жарамды. Резеңке сақиналық сақина радиалды күш береді және герметикалық сақинаның тозуын өтейді. Тығыздағыш сақина ашық құрылымды қабылдағандықтан, GLYD RADK-ге арнайы құралдар орнатылатын ақаулық шешіледі. Ерекше өзгешеліктері:
1. Төмен үйкеліс, кішкене бастауға қарсы тұруға, тегіс қозғалыс, сойылмайды;
2. Қысым және қатал жағдайларда өте жоғары қысымды тұрақтылық;
3. Қарапайым және ыңғайлы орнату, құрастыру құралдары қажет емес;
4. Су сияқты төмен тұтқырлықты бұқаралық ақпарат құралдарын герметизациялау үшін қолдануға болады;
5. Үлкен экструзияға мүмкіндік беретін жақсы экструзияға қарсы қойылым.

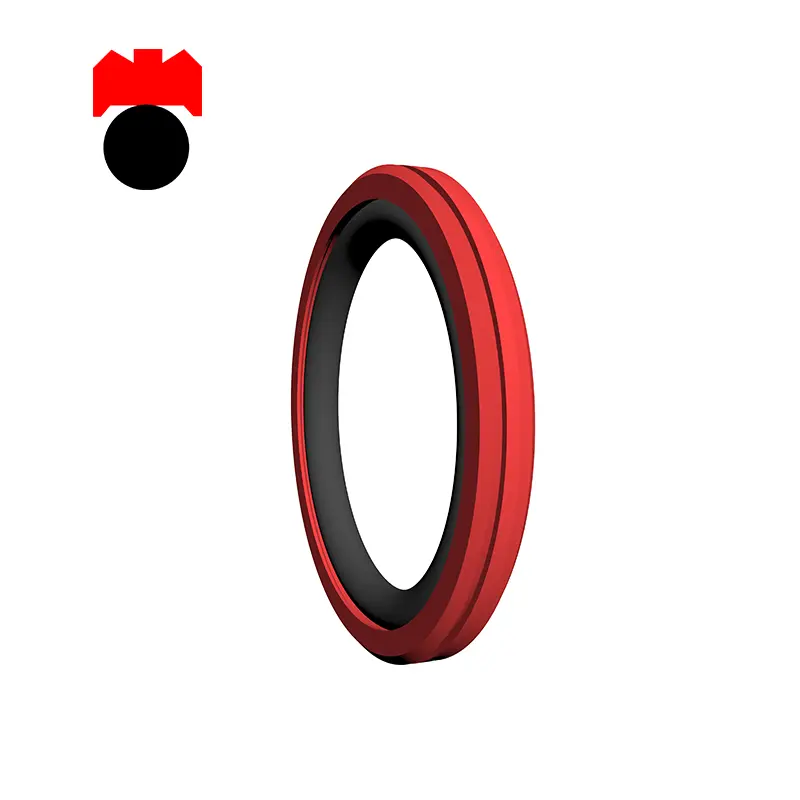

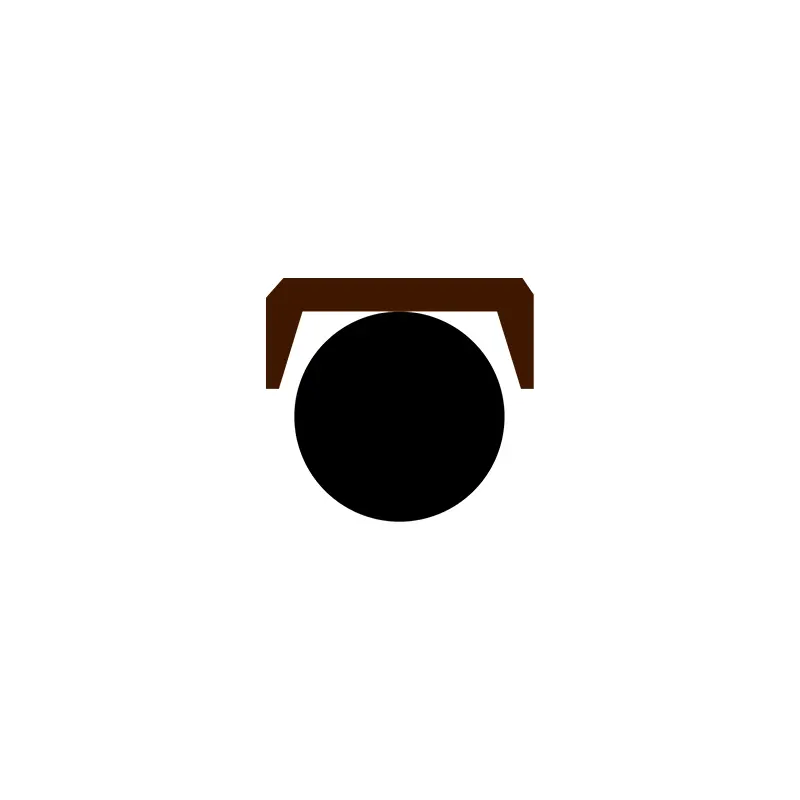

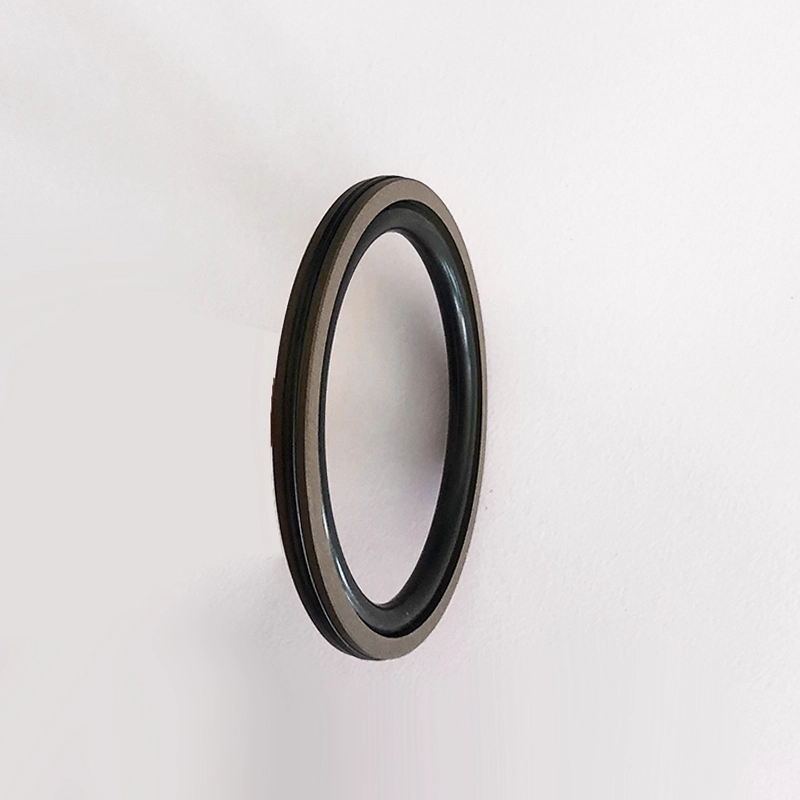

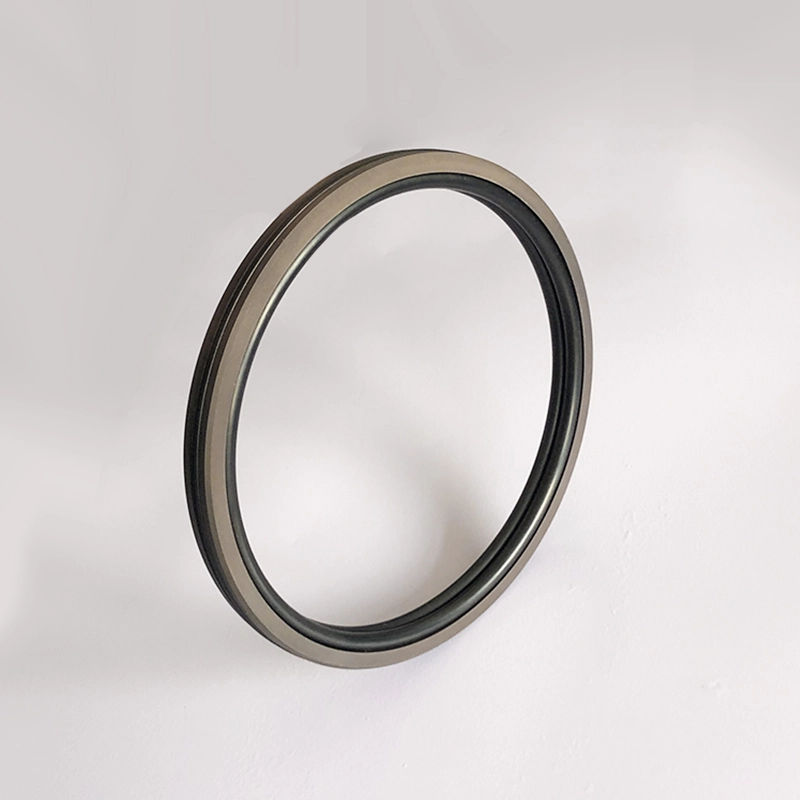

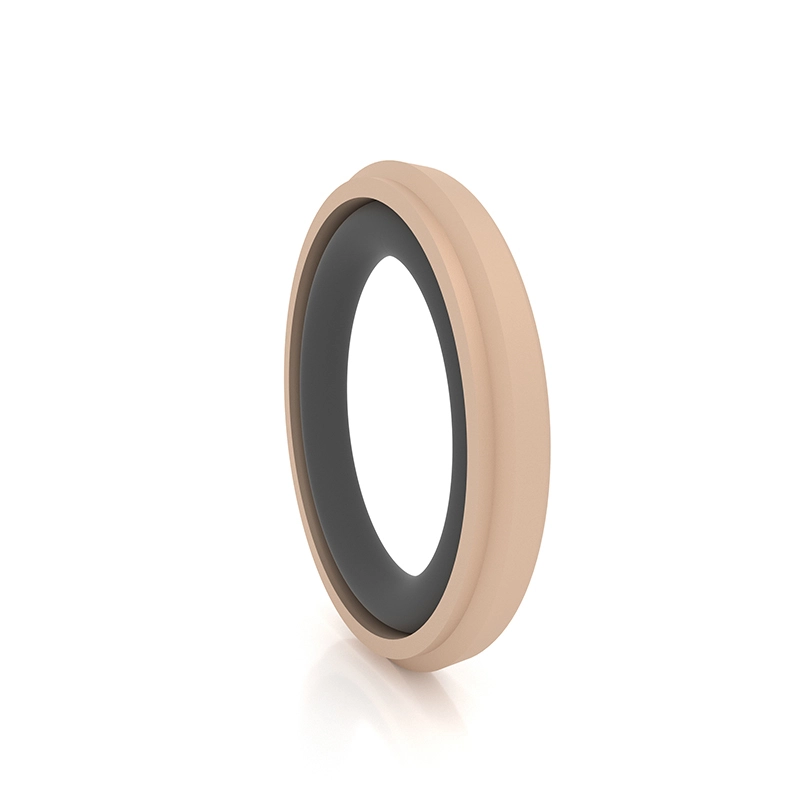

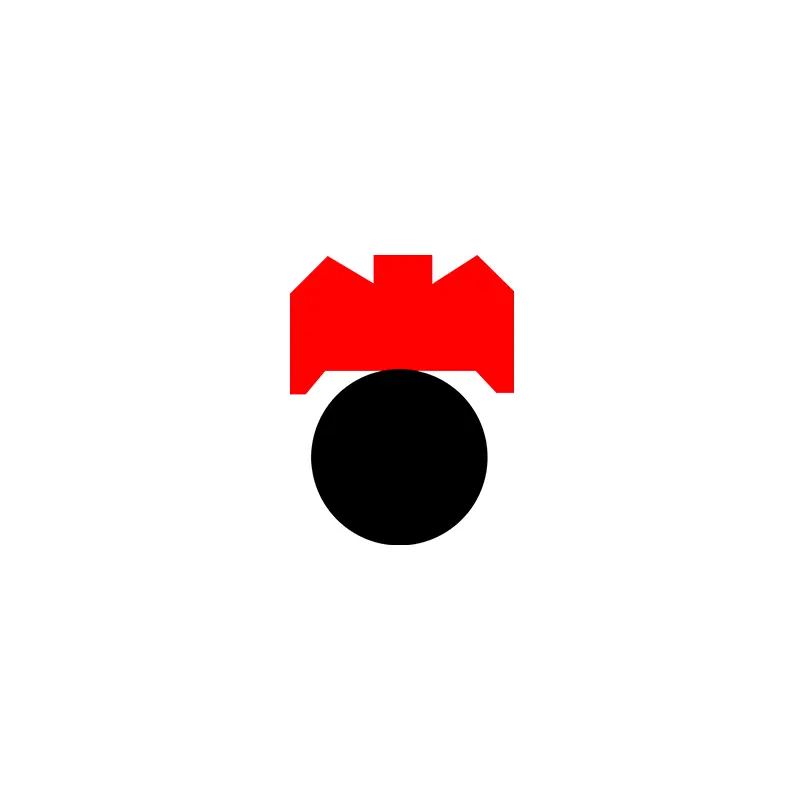

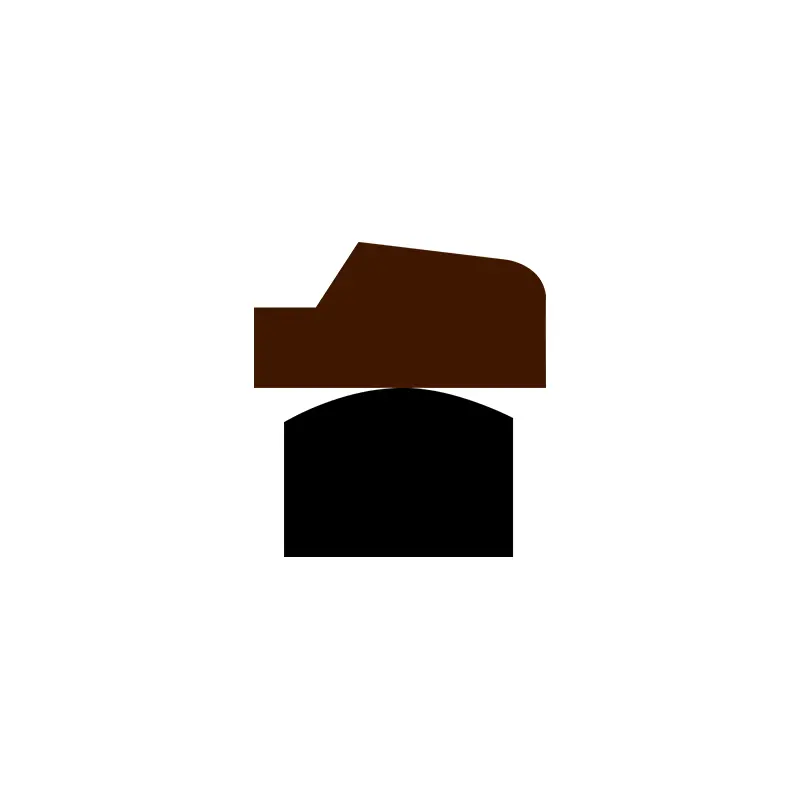

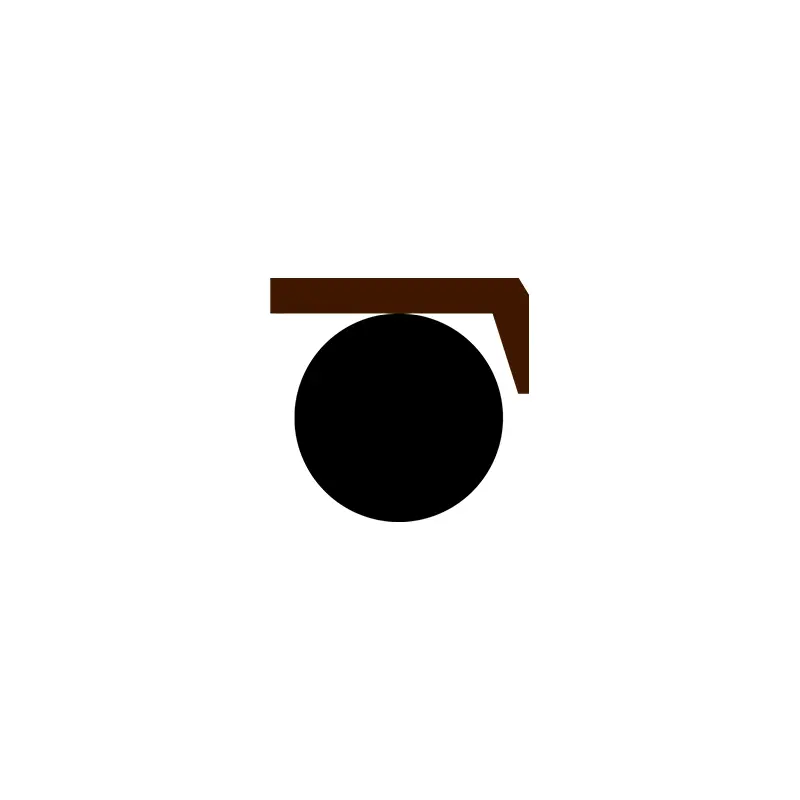

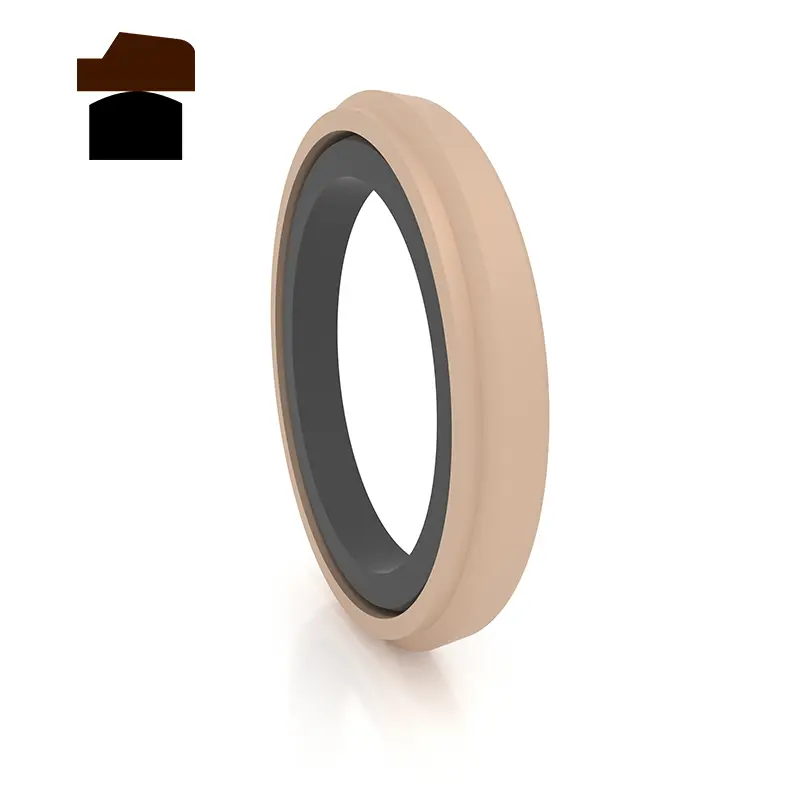

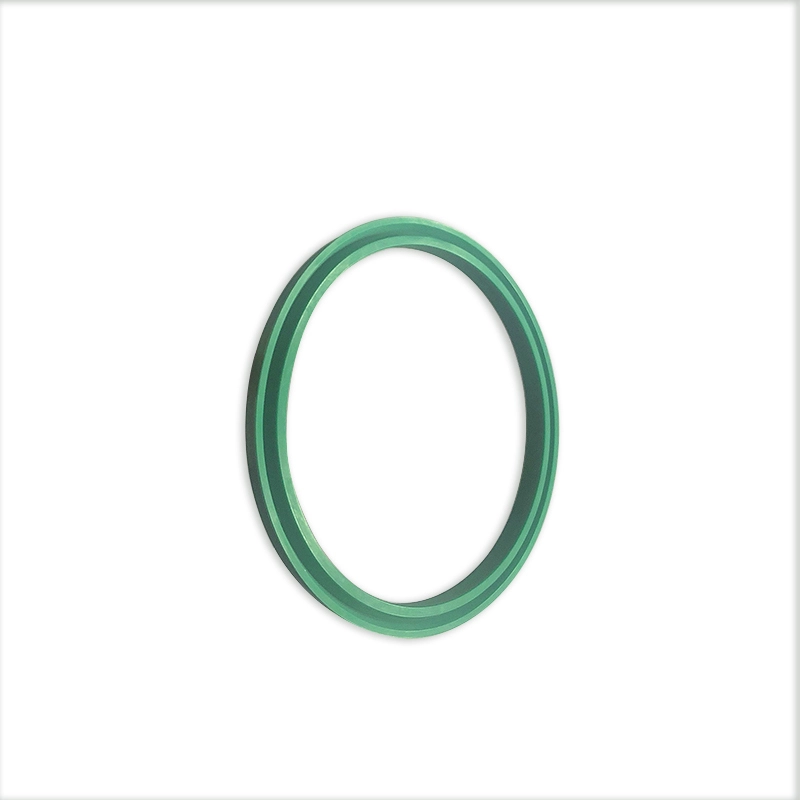

RC63 гидравликалық және пневматикалық қысымды ылғалдандыратын гидравликалық және пневматикалық қысымды герметизацияға арналған PTFE қалпақ тәрізді сақиналарынан және O-тәрізді резеңке сақинадан тұрады. O-тәрізді сақина радиалды күш береді және герметикалық сақинаның тозуын өтейді. Тығыздағыш сақина жұқа ерін дизайнын қабылдағандықтан, кейінгі өтемақы қабілеті жақсы, сондықтан герметиканың өнімділігі жақсы, сондықтан оны GB12350 сақина ойығында орнатуға болады. Бөлу (ашық) ойықтарды цилиндрдің диаметрі 30 мм-ден аз уақытқа қолданған жөн. Ерекше өзгешеліктері:
1. Оны гидравликалық және пневматикалық да қолдануға болады және оны екі бағытты қысымды тығыздау үшін пайдалануға болады;
2
3. Ұзақ өмір сүруге болады, оны майды майлау тығыздағыштары үшін пайдалануға болады;
Шағын құрылымдық кеңістік, оңай орнату және техникалық қызмет көрсету;

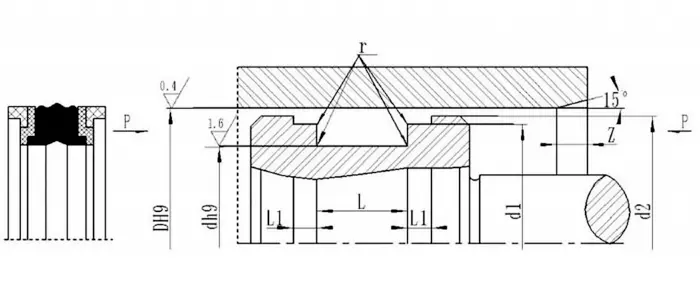

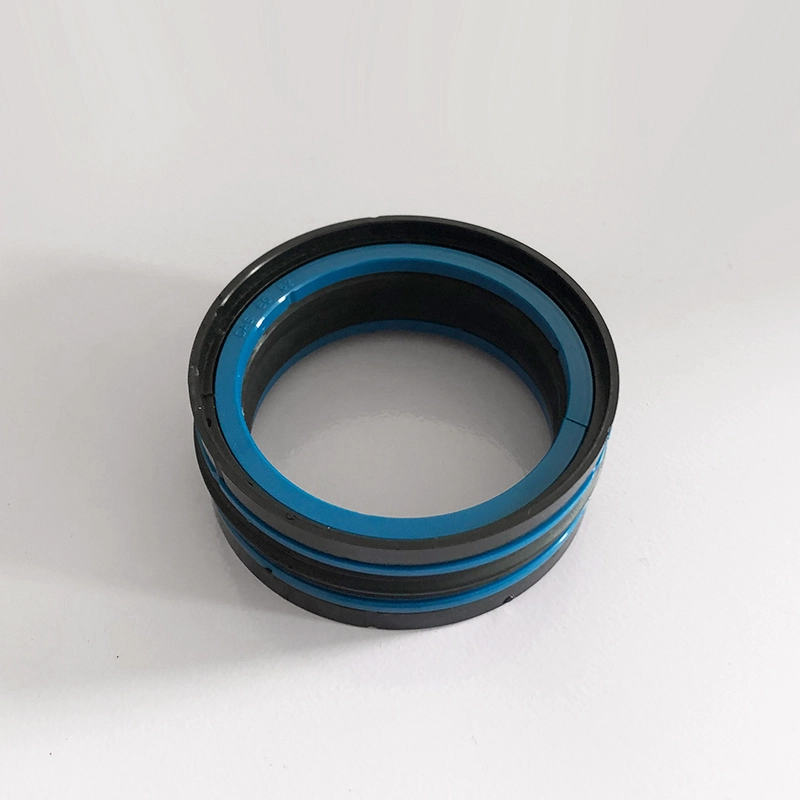

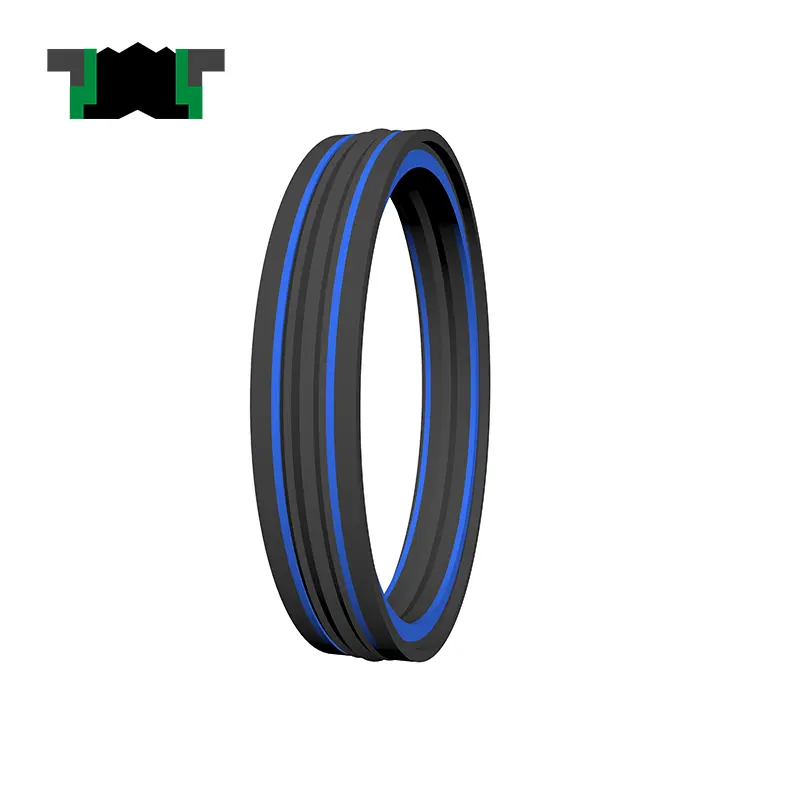

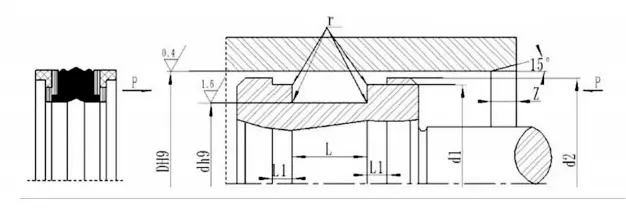

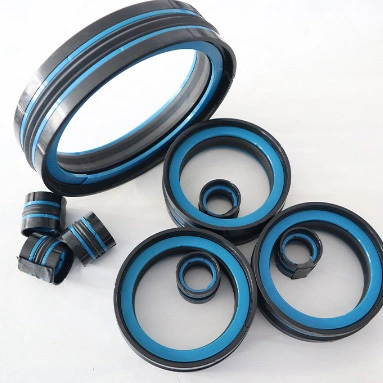

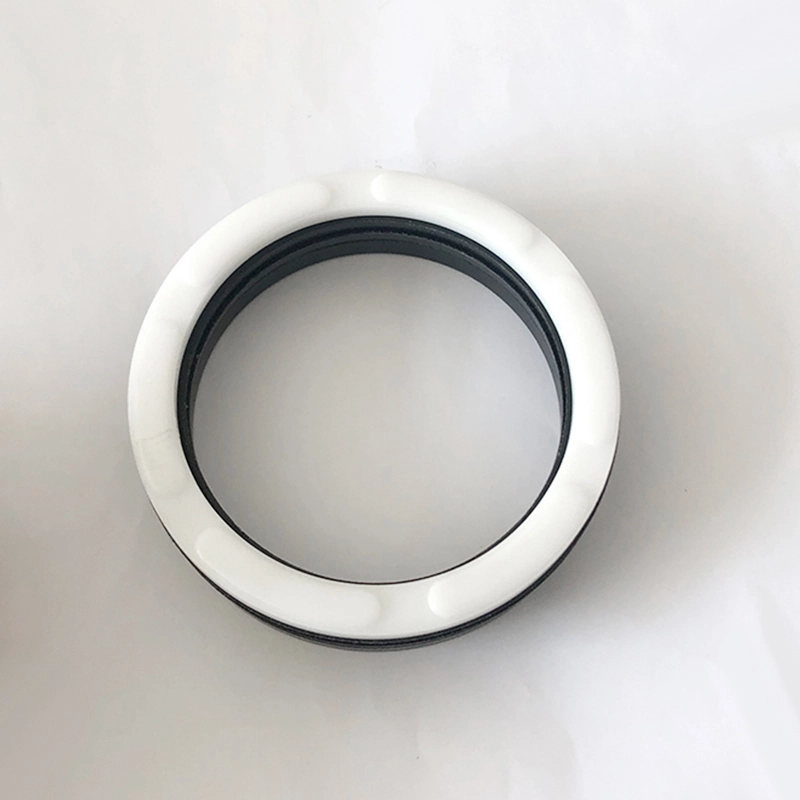

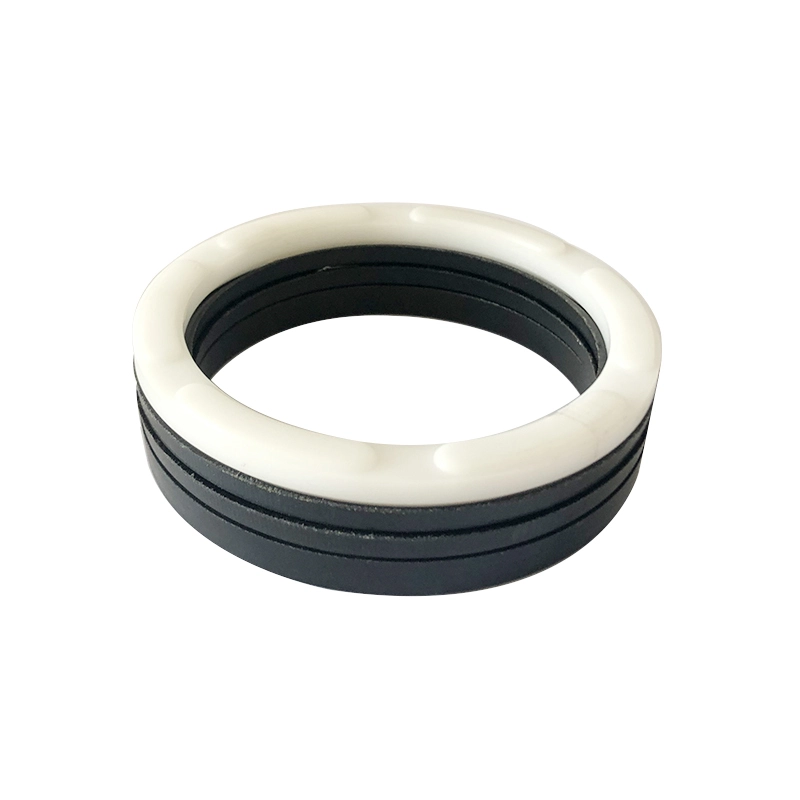

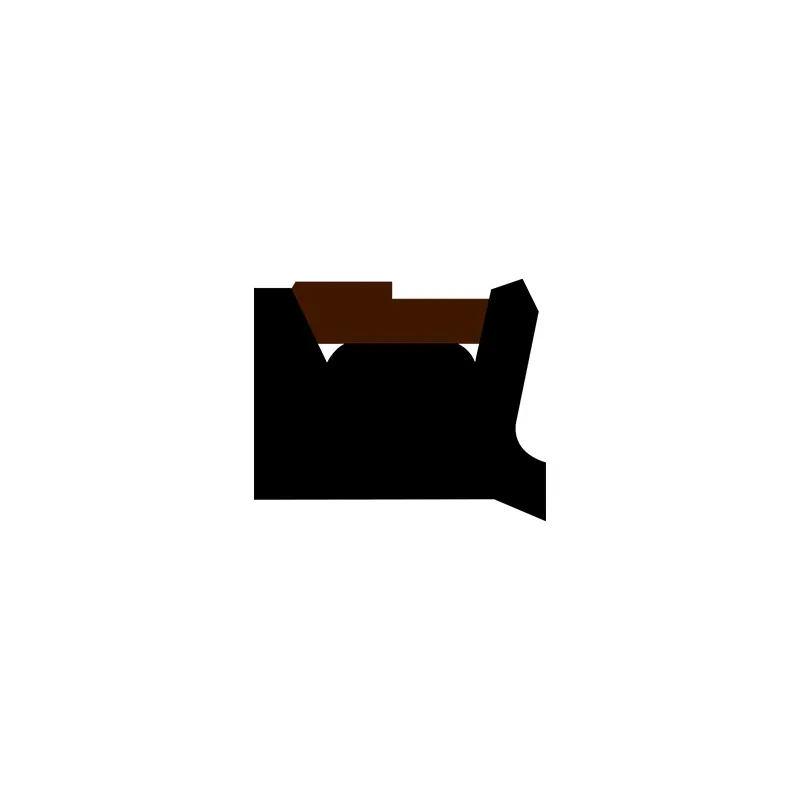

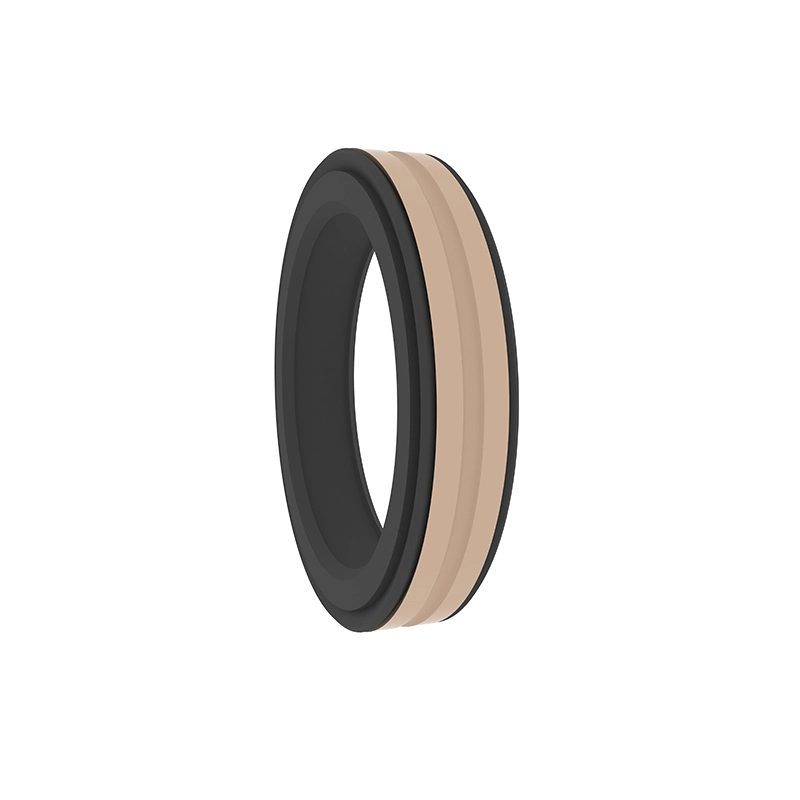

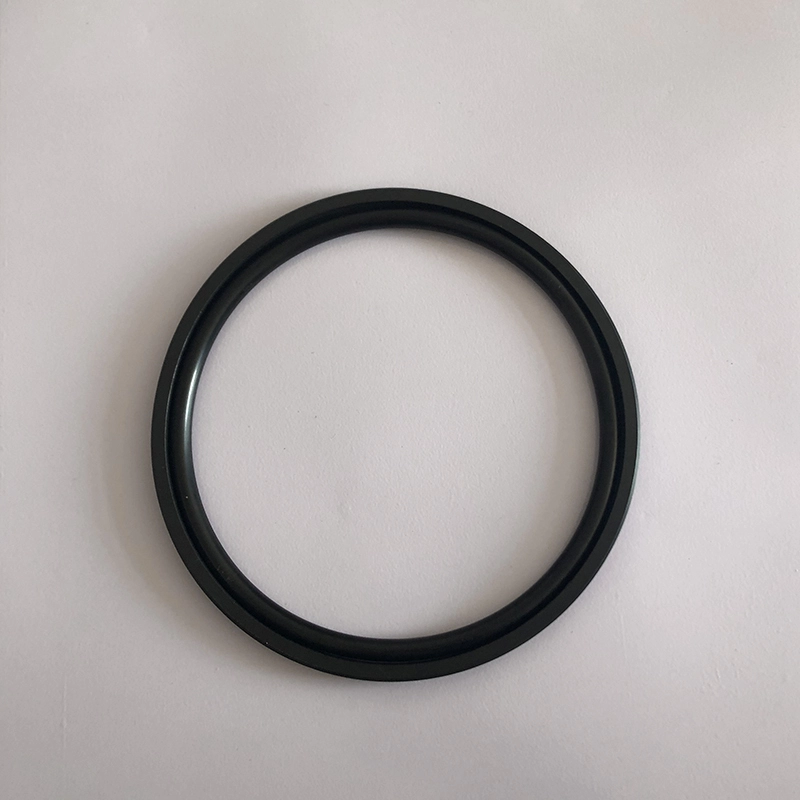

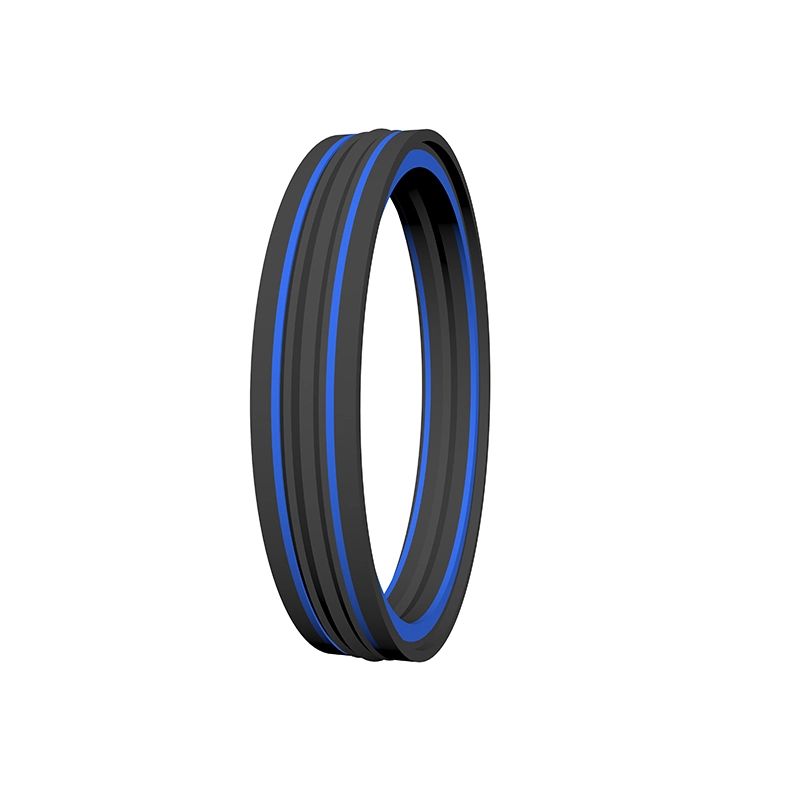

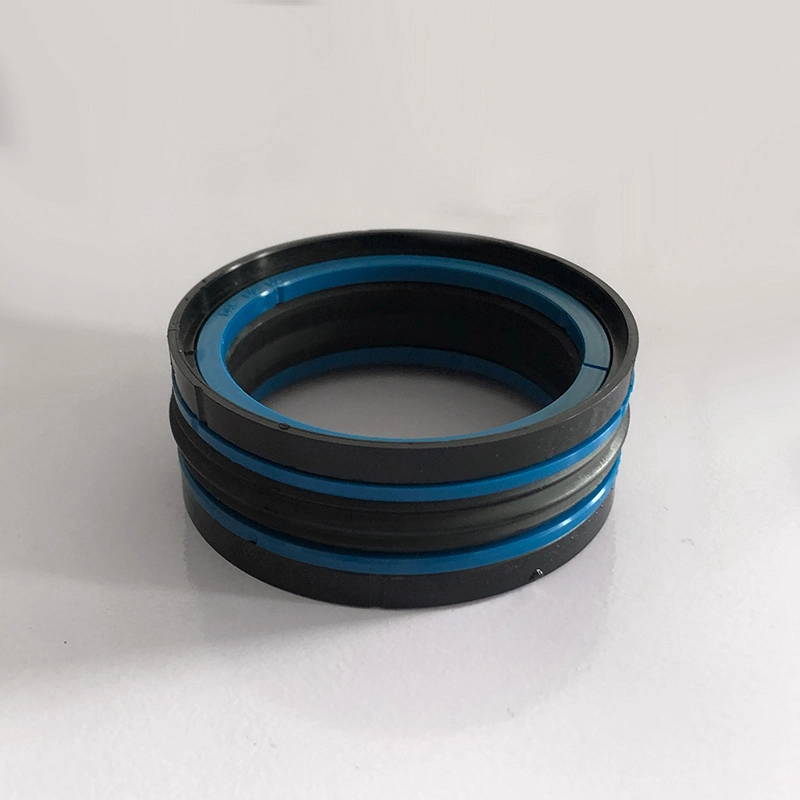

KDAS, TPM (арнайы пішін) - резеңке герметизация элементінен тұратын бес аралас сығымдалған поршеньді пломбалық құрастыру, екі сақина және екі бағыттағыш сақиналардан тұрады. Екі бағыттағы қысым поршеньін герметикалауға жарамды. Ерекше өзгешеліктері:
1. Жақсы герметикалық, жоғары сенімділік, ықшам құрылым;
2. Радиальды алшақтықты сығымдалмайды;
3. Қарапайым монтаж, интегралды поршеньді орнату;
NB герметикалық элементтің арнайы геометриялық пішіні орнату кезінде оның ойығынан бұралуына жол бермейді.

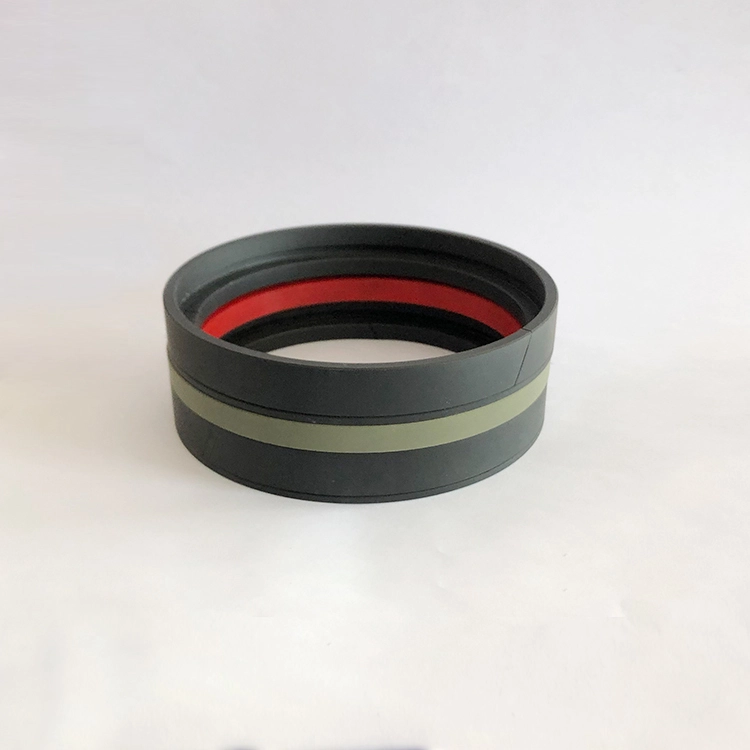

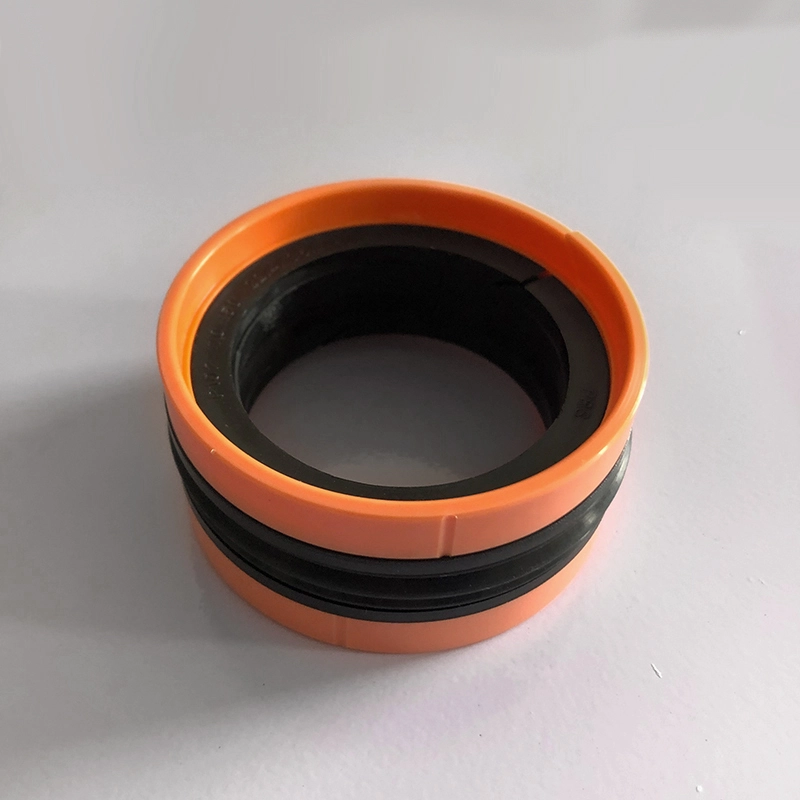

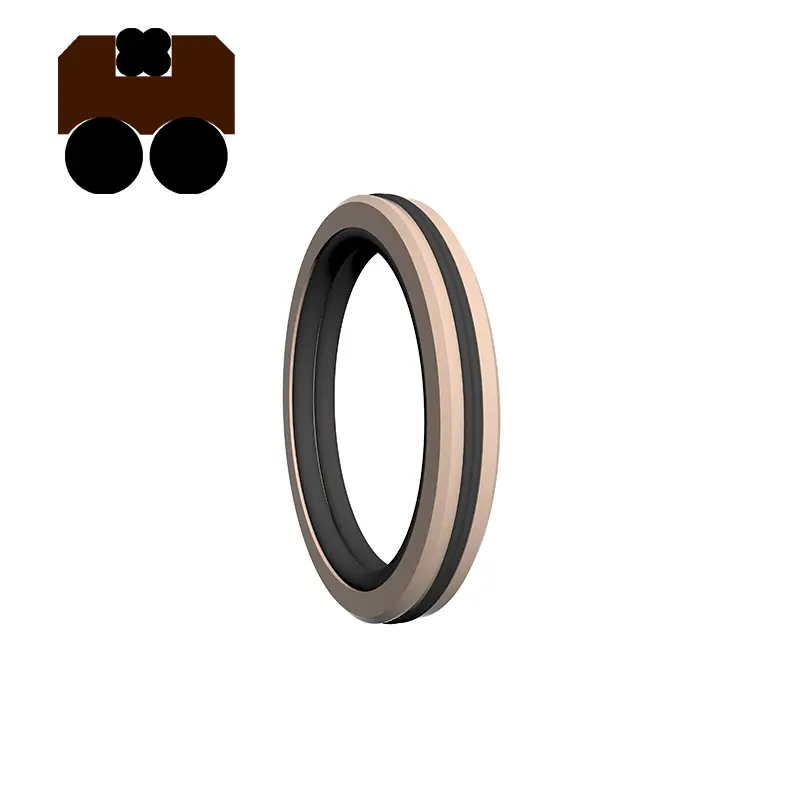

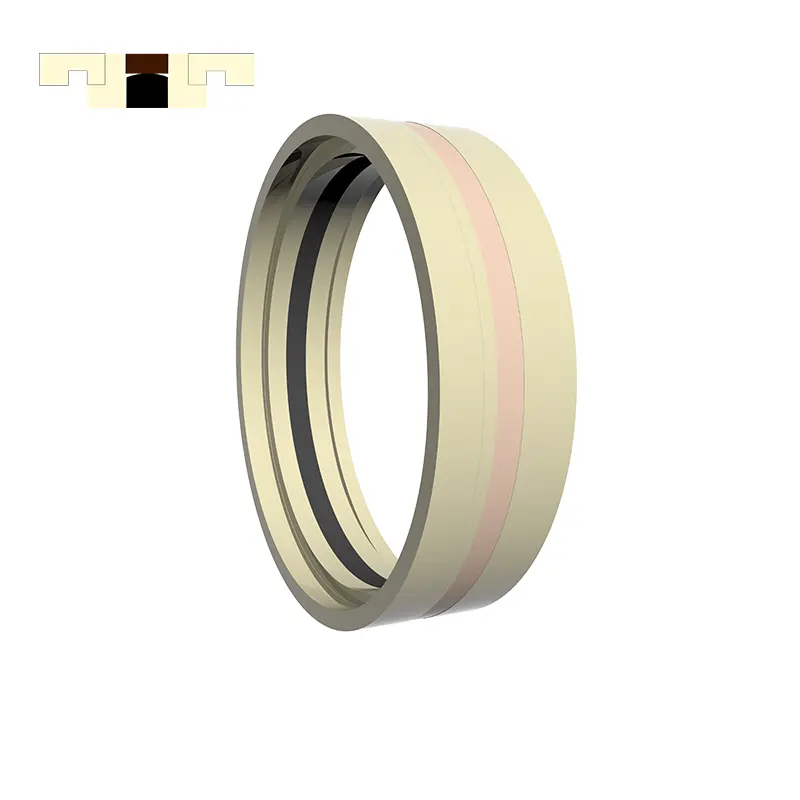

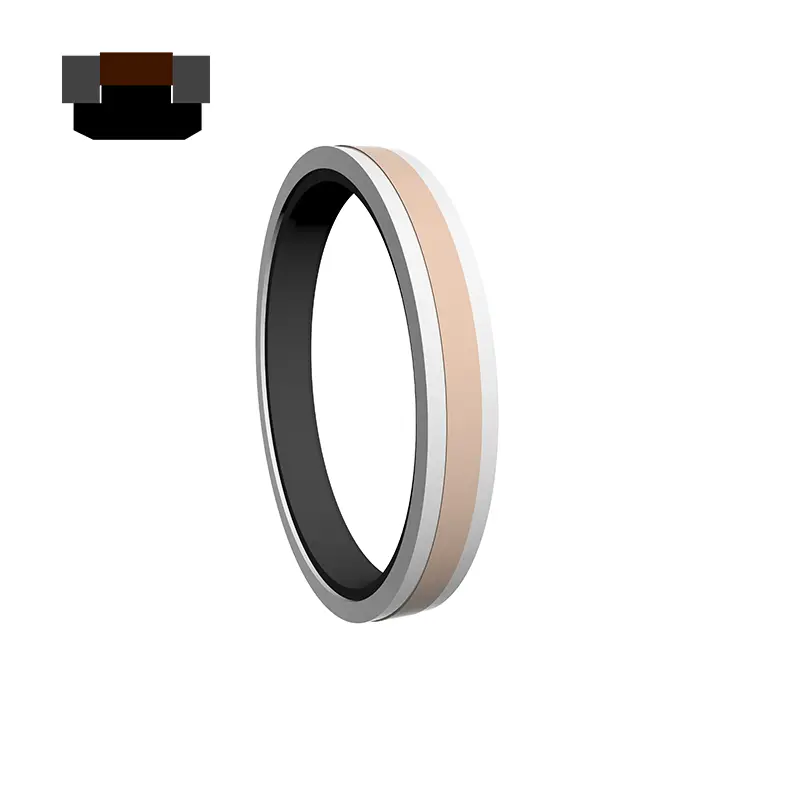

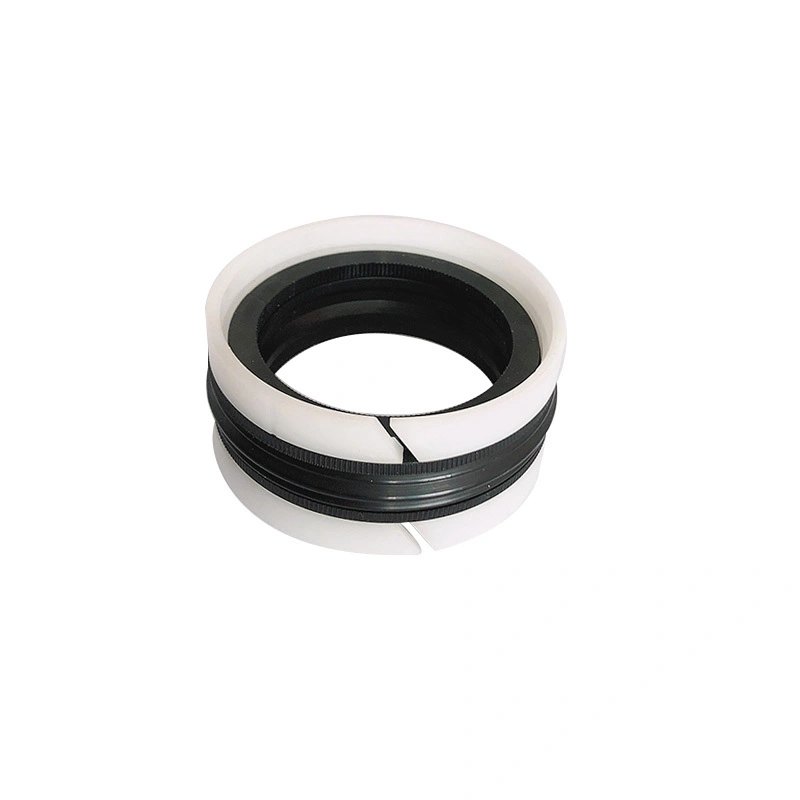

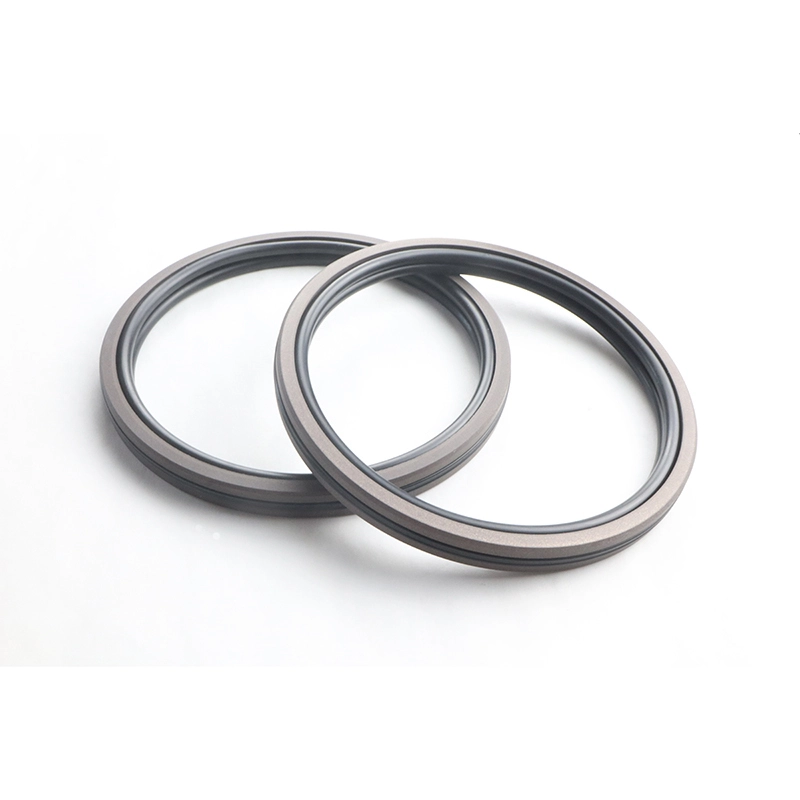

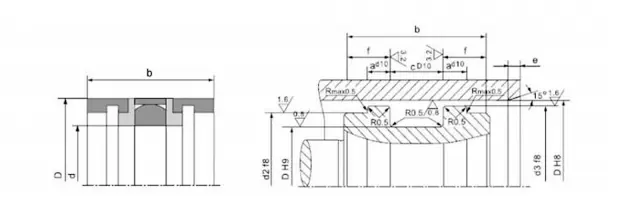

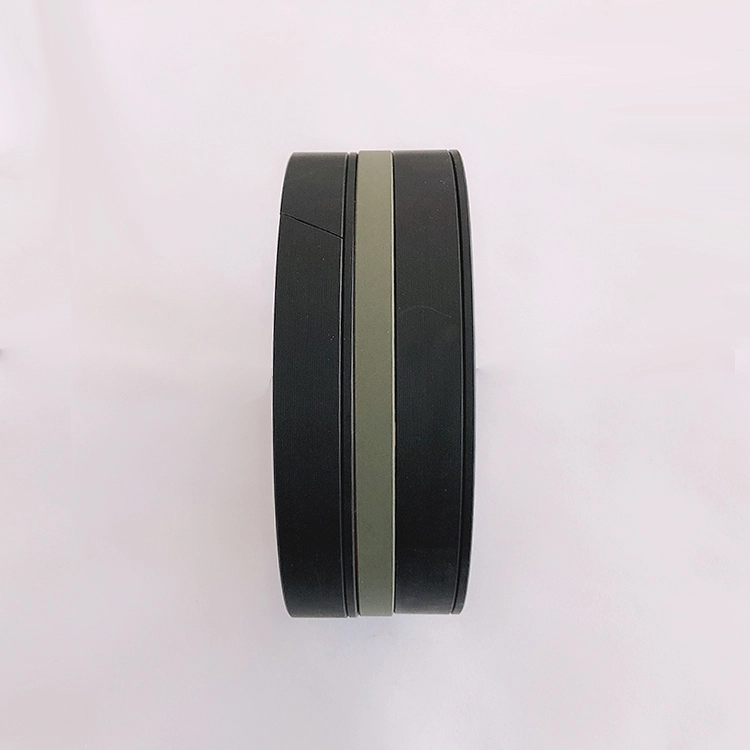

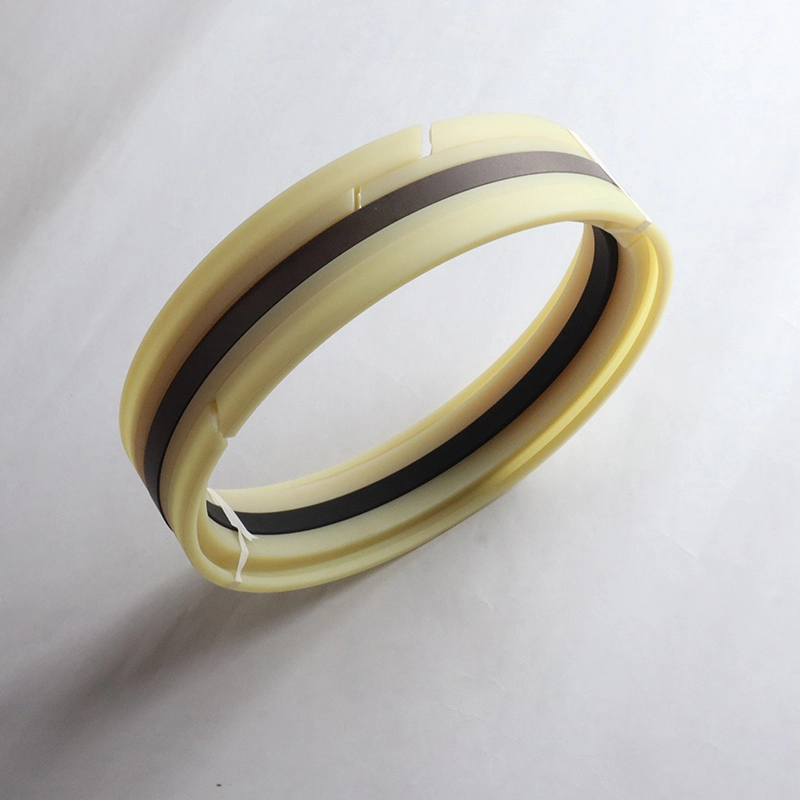

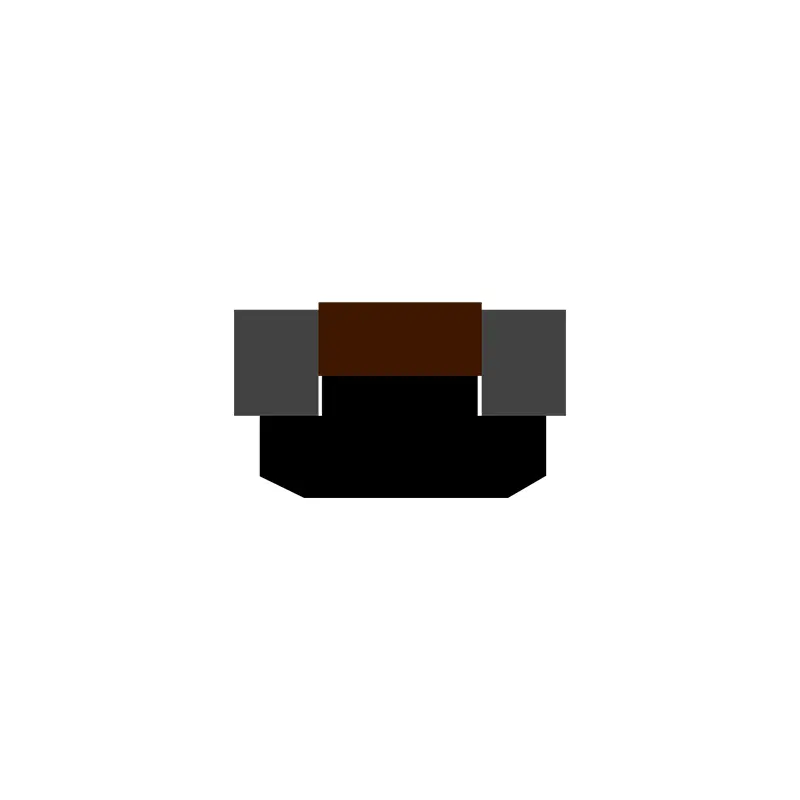

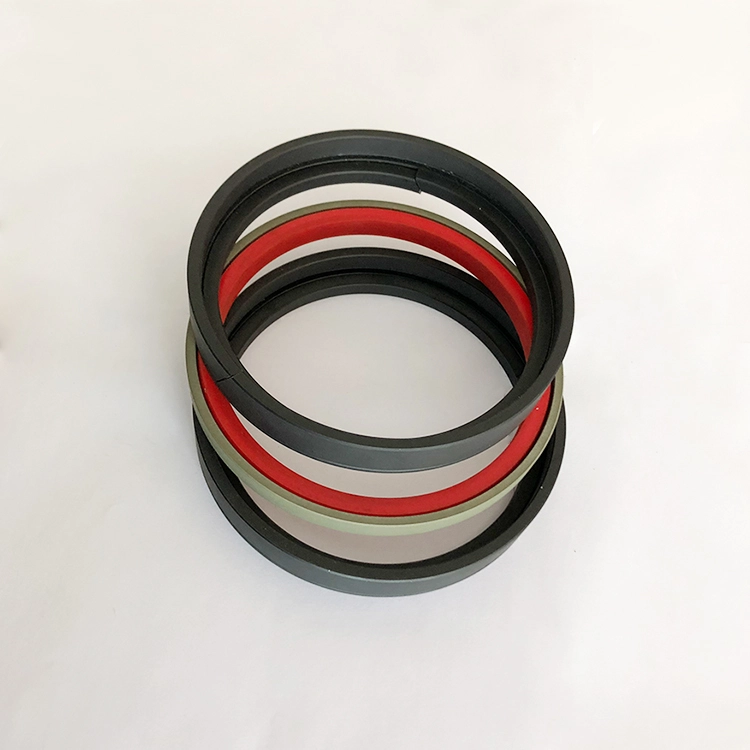

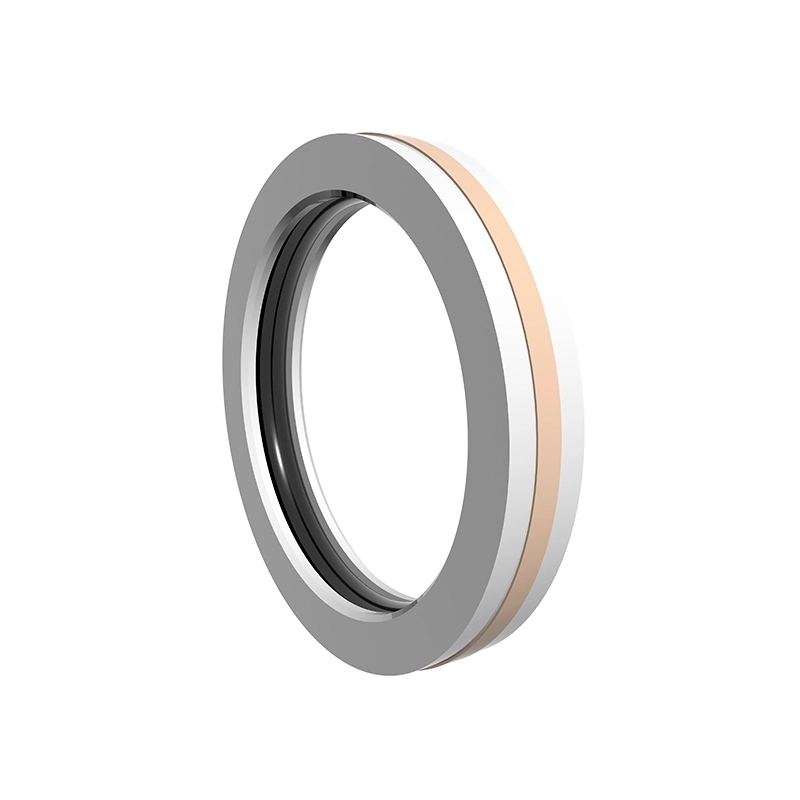

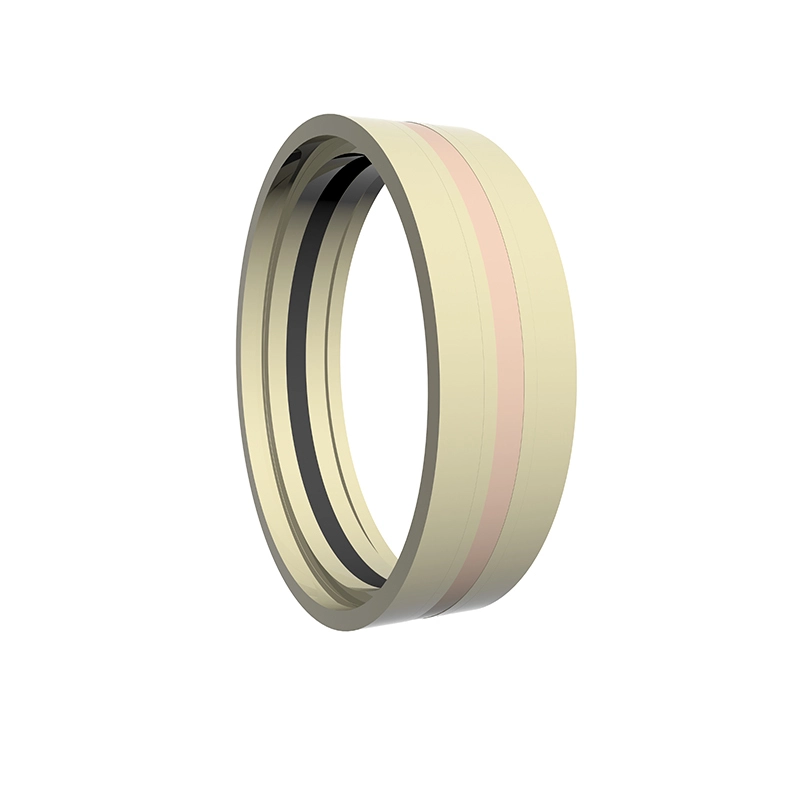

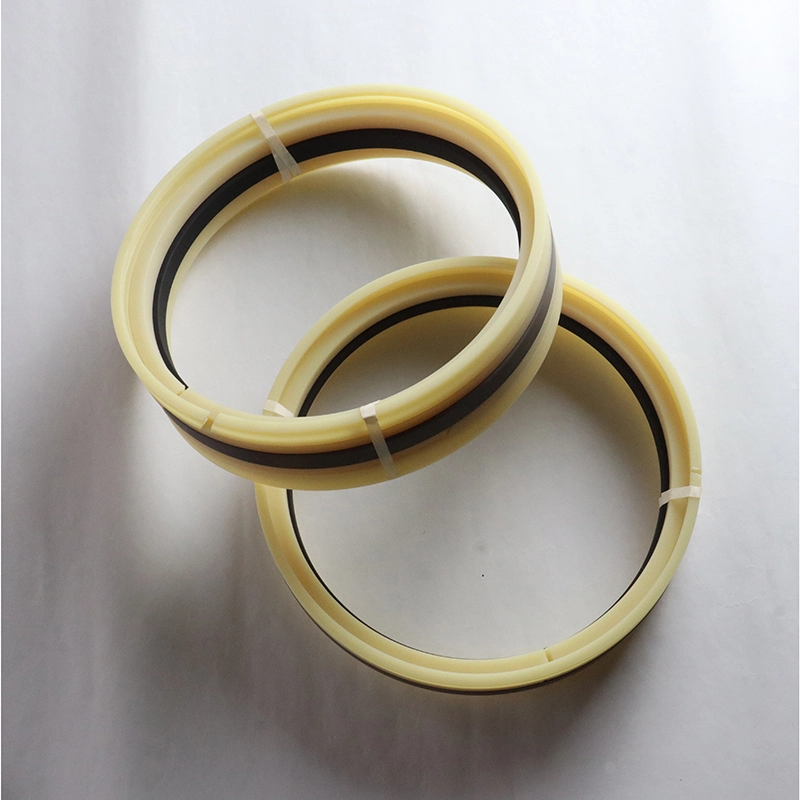

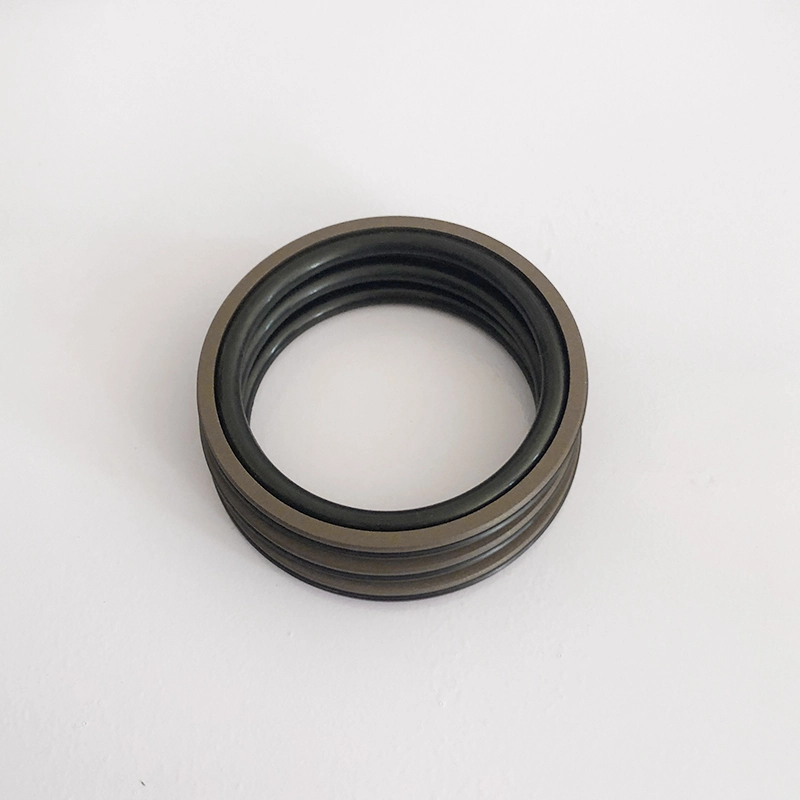

GDKK екі бағыттағыш сақинадан, екі сақинадан, серпімді резеңке сақинадан және тығыздағыш сақинадан тұрады. Нұсқаулық сақина позициялау және бағыттаушы рөл атқарады. Ұстара сақина тірек және орналасу рөлін ойнатады, серпімді резеңке сақина серпімді күш береді және герметикалық сақинаның жоғалуын өтейді. Герметикалық сақина май цилиндрінің ішкі саңылауымен герметикалық әсер алу үшін жұмыс істейді, бұл май цилиндр порциясының екі бағытта қысымын герметизациялауға жарамды. Бұл өте тығыз жұмыс істейтін әсерге ие. Ерекше өзгешеліктері:
1. Төмен үйкеліс, кішкене басталу, тегіс қозғалыс, тегіс қозғалыс, тең динамикалық және статикалық үйкеліс, сойылмайды;
2. Қысым және қатал жағдайларда өте жоғары қысымды тұрақтылық;
3. Жоғары өмір, майлау шарттарымен тығыздау үшін қолдануға болады;
4. Су сияқты төмен тұтқырлықты бұқаралық ақпарат құралдарын герметизациялау үшін қолдануға болады;
Жоғары және төмен қысымды тығыздаудың тамаша өнімділігі.

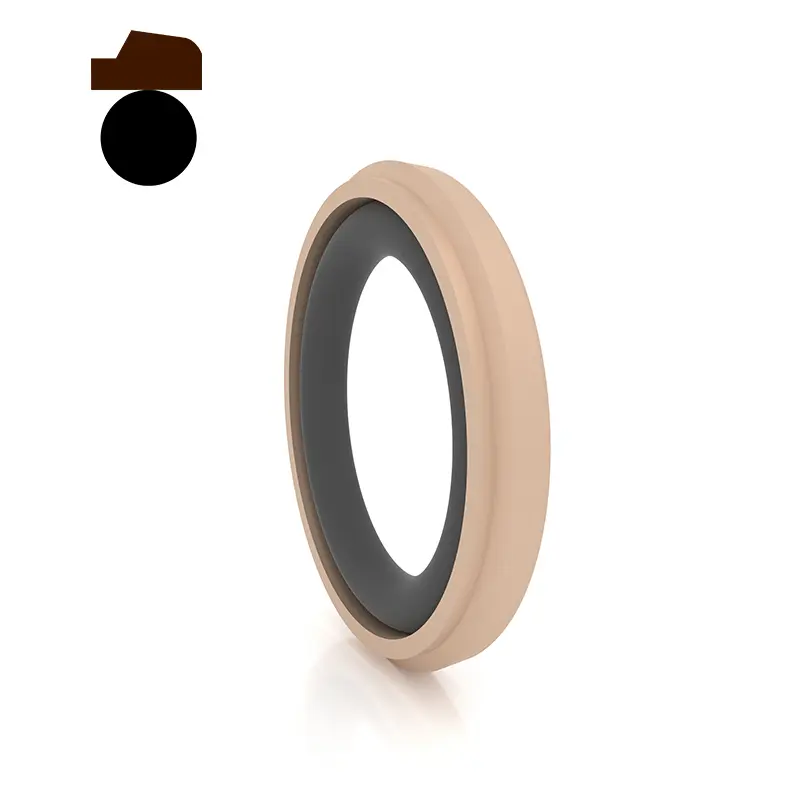

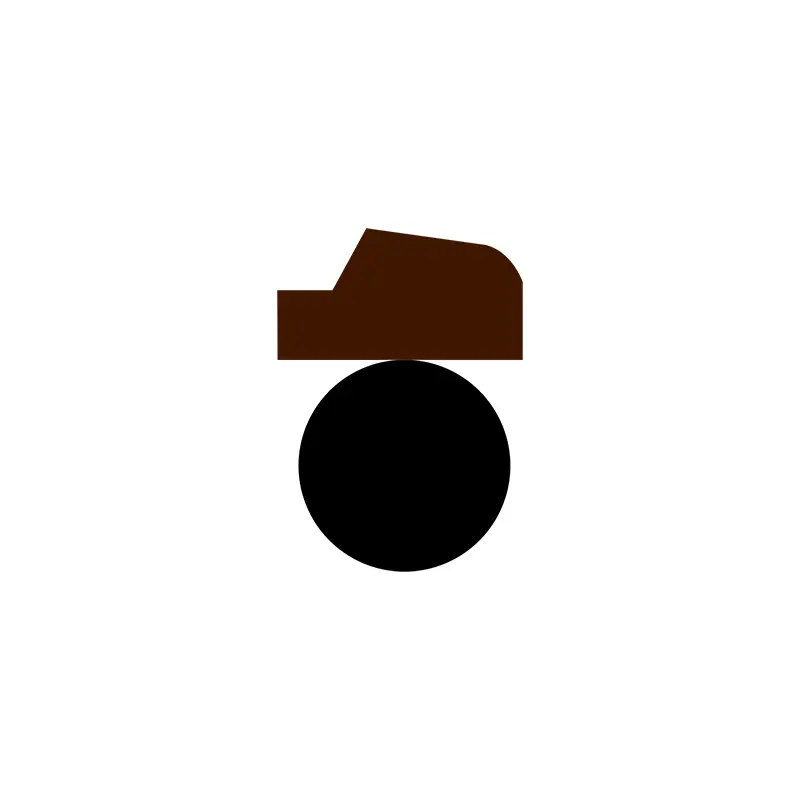

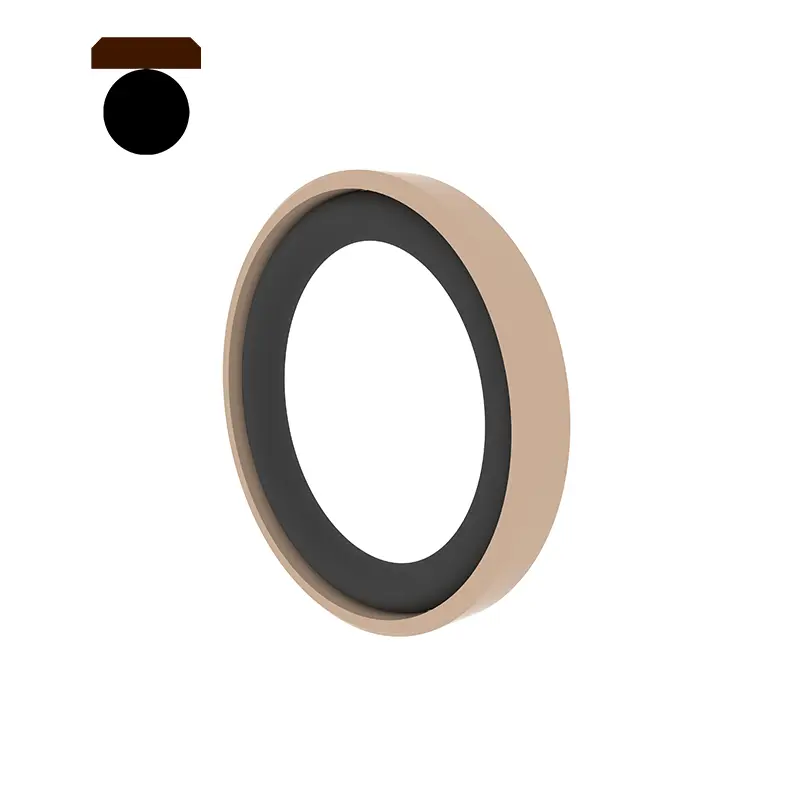

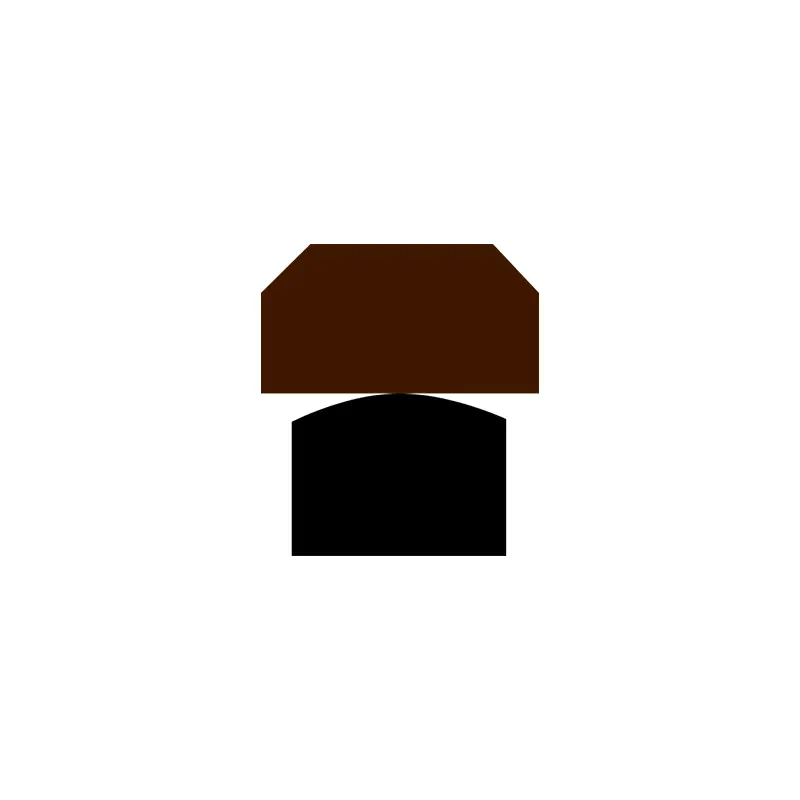

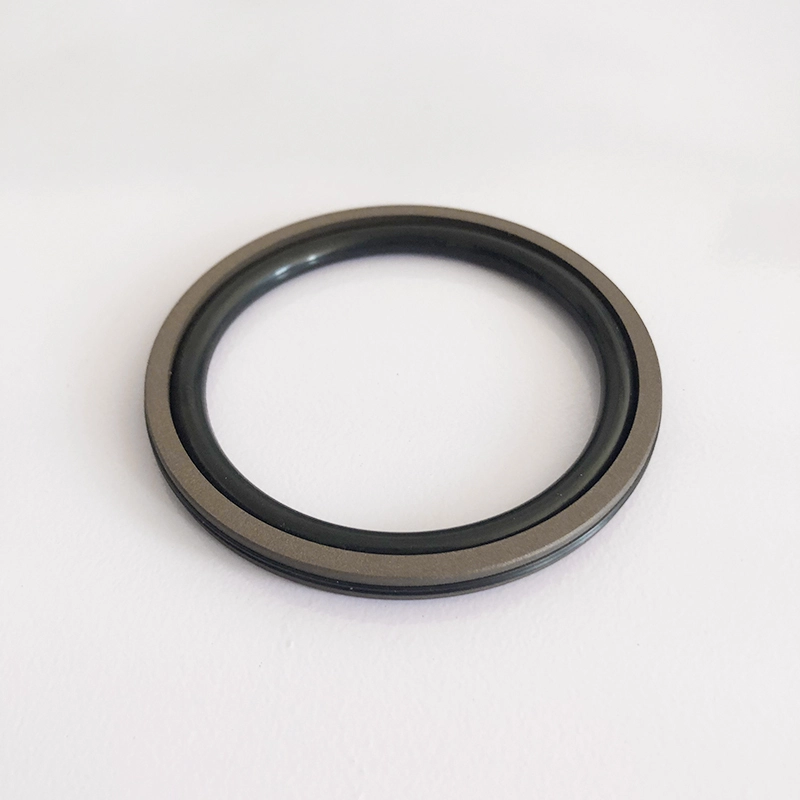

RC64 PTFE үшбұрышты герметикалық сақинасынан және сақиналық резеңке сақинадан тұрады, гидравликалық және пневматикалық өңдеуге жарамды, бір жақты қысымды герметизациялауға арналған. О-сақина радиалды күш береді және герметикалық сақинаның тозуын өтейді. Тығыздағыш сақина жұқа ерін дизайнын қабылдағандықтан, кейінгі өтемақы қабілеті жақсырақ, сондықтан герметиканың өнімділігі жақсы. Бөлінген (ашық) ойықты цилиндрдің диаметрі 30 мм-ден аз уақытқа қолданған жөн. Ерекше өзгешеліктері:
1. Оны гидравликалық және пневматикалық да пайдалануға болады;
2
3. Ұзақ өмір сүруге болады, оны майды майлау тығыздағыштары үшін пайдалануға болады;
Шағын құрылымдық кеңістік, оңай орнату және техникалық қызмет көрсету;

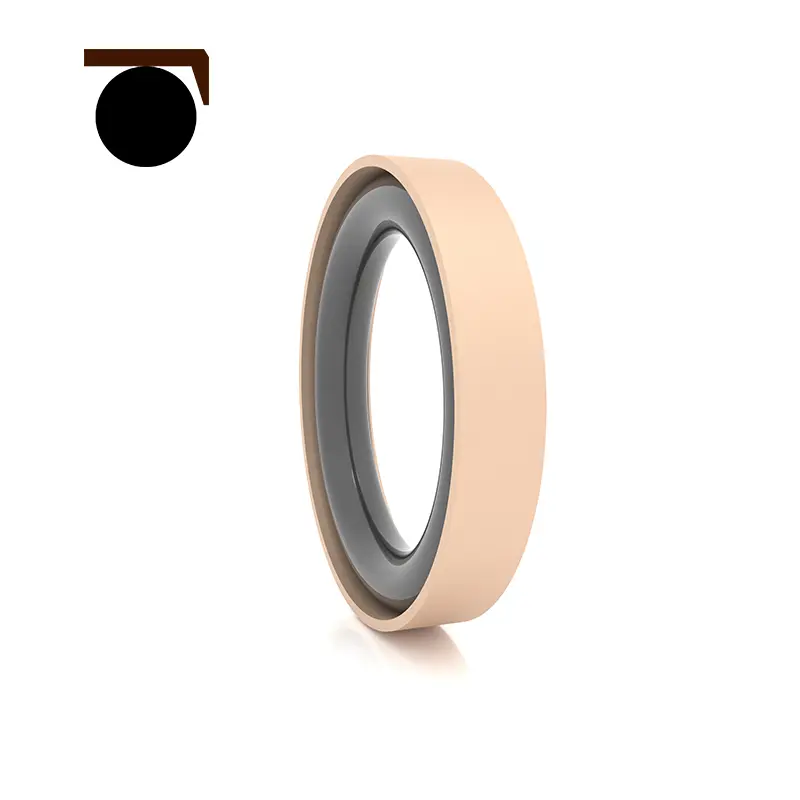

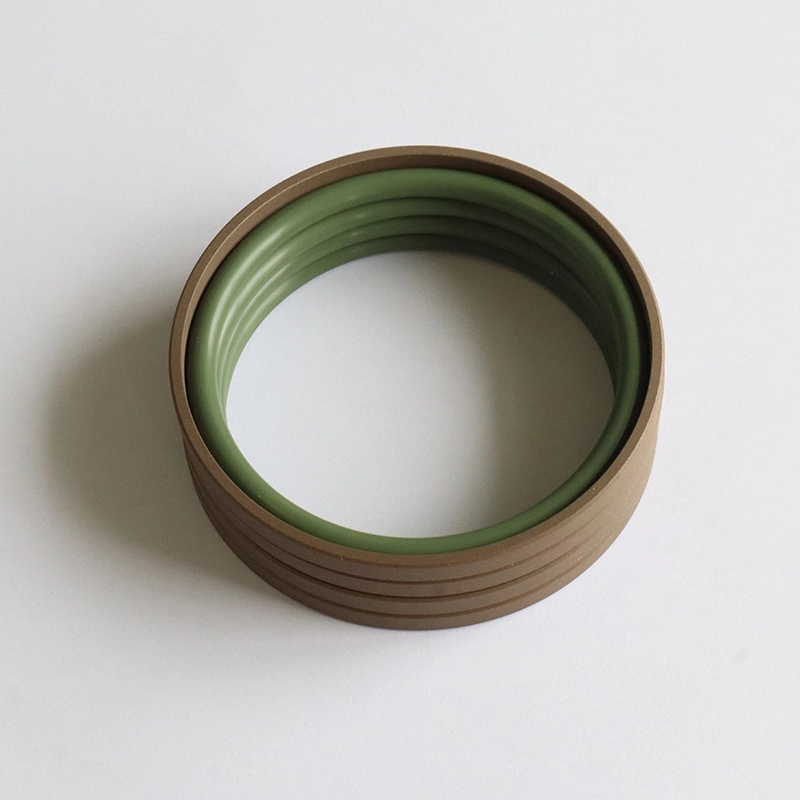

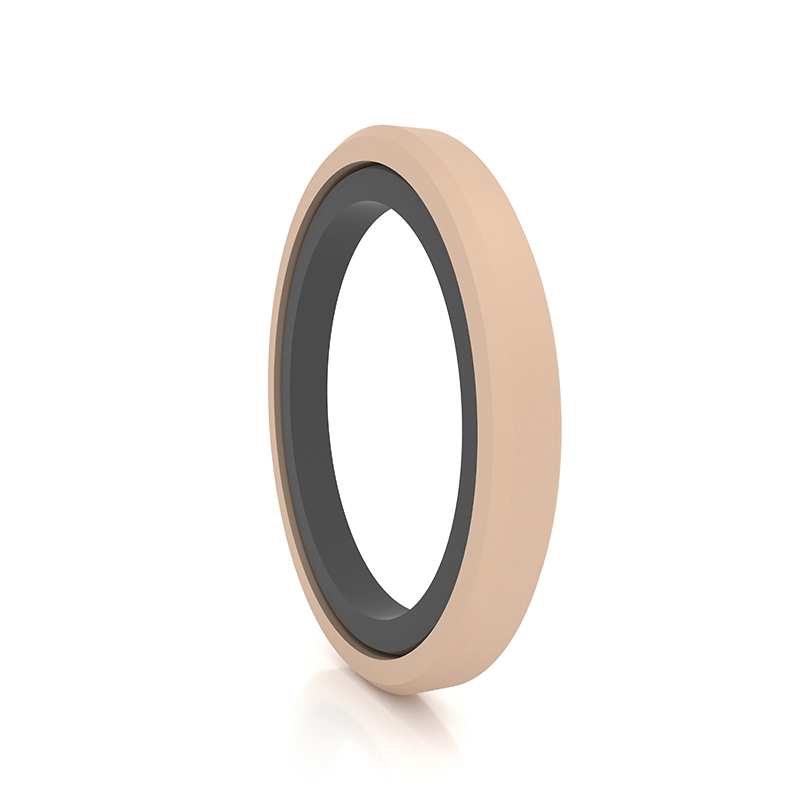

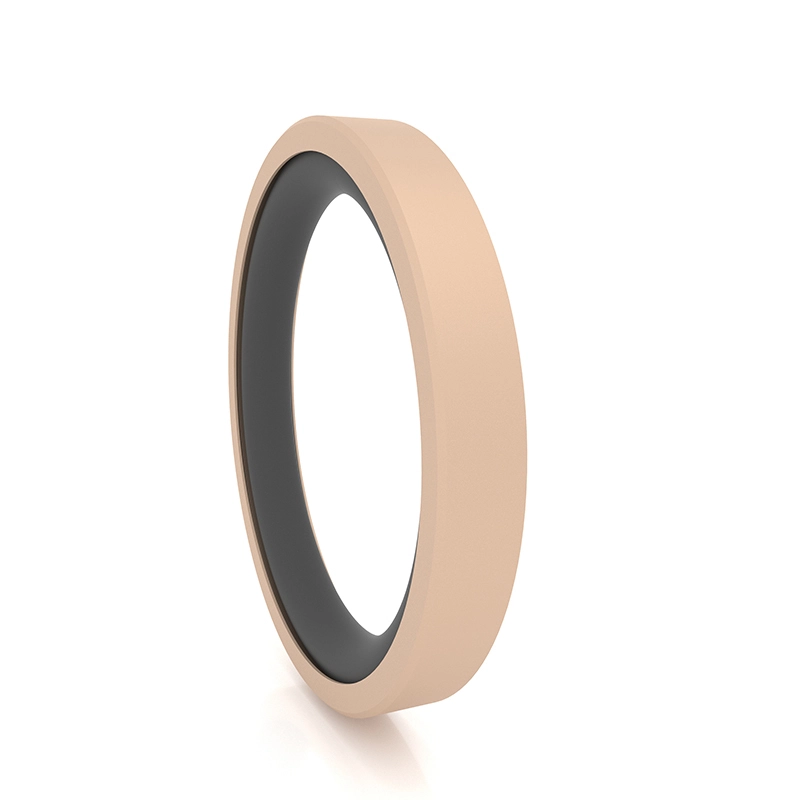

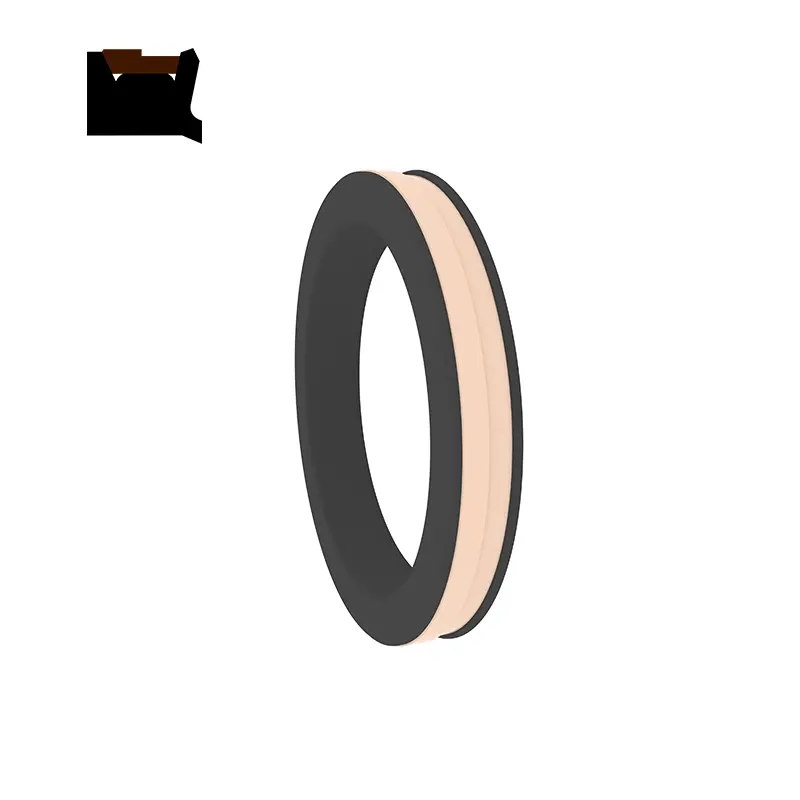

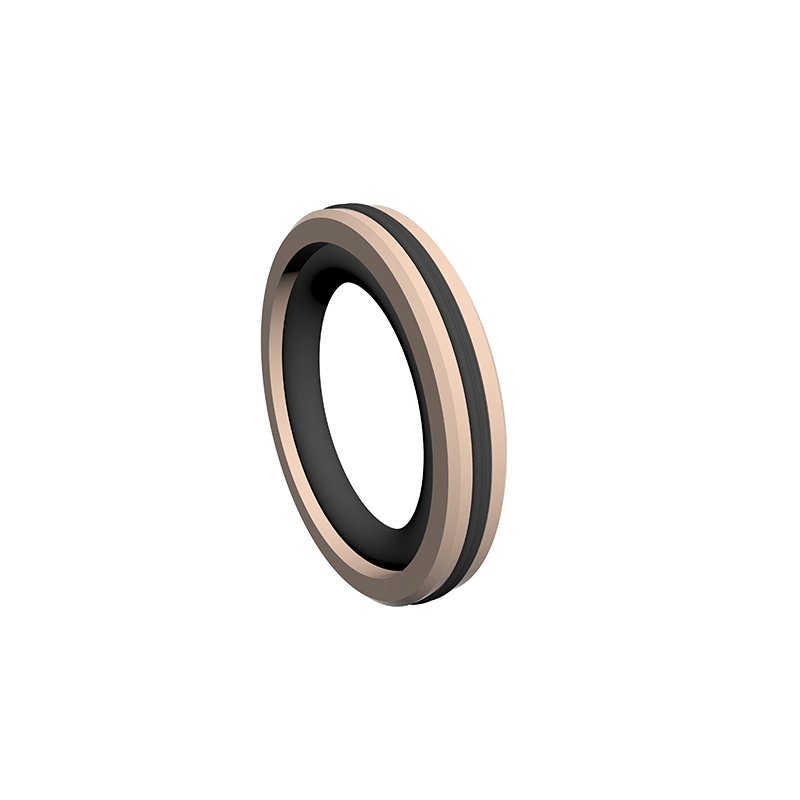

SPG - бұл тіктөртбұрышты модификацияланған PTFE пломбаланған сақинаның және алдын-ала жүктеу элементі ретінде тікбұрышты резеңке сақинаның тіркесімі. Ол жақсы герметиканың сипаттамалары, төмен үйкеліс және шағын құрылымдық кеңістікке ие.

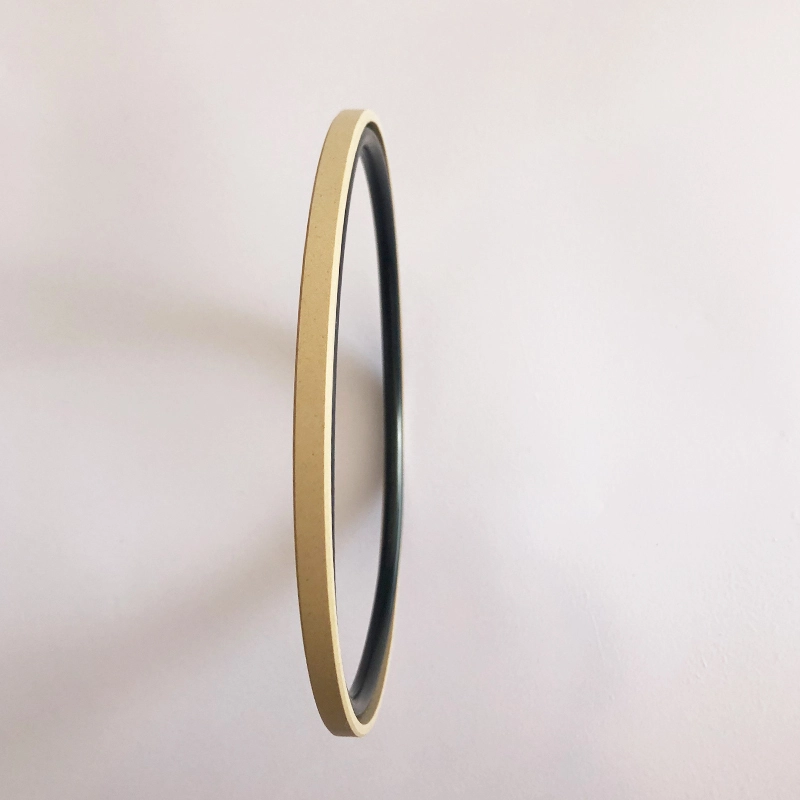

RC66 - бұл тіктөртбұрышты модификацияланған PTFE гердені сақинасының және алдын-ала жүктеу элементі ретінде O-Ring. Бұл жақсы герметиканың, үйкелісінің және шағын құрылымдық кеңістіктің сипаттамалары бар. Ол жоғары жылдамдықты майланбаған цилиндрлер немесе цилиндрлер үшін қолайлы. RC67 толтырылған PTFE төртбұрышты герметикалық сақиналардан, екі сақинадан және гетерогенді эластомерден тұрады, ол гидравликалық өзара әрекеттесуге арналған қысыммен тығыздауға жарамды гетерогенді эластомерден тұрады. Эластомер радиалды күшпен қамтамасыз етеді және герметикалық сақинаның тозуын өтейді. Сақтау сақинасы герметикалық сақинаны қорғайды және қатты жұмыс жағдайында да герметикалық әсер етеді. Ерекше өзгешеліктері:
1. Төмен үйкеліс, кішкене басталу, тегіс қозғалыс, тегіс қозғалыс, тең динамикалық және статикалық үйкеліс, сойылмайды;
2. Қысым және қатал жағдайларда өте жоғары қысымды тұрақтылық;
3. Жоғары өмір, майлы майлау тығыздағыштары үшін қолдануға болады;
4. Су сияқты төмен тұтқырлықты бұқаралық ақпарат құралдарын герметизациялау үшін қолдануға болады;
5. Жоғары және төмен қысымды тығыздаудың тамаша өнімділігі.

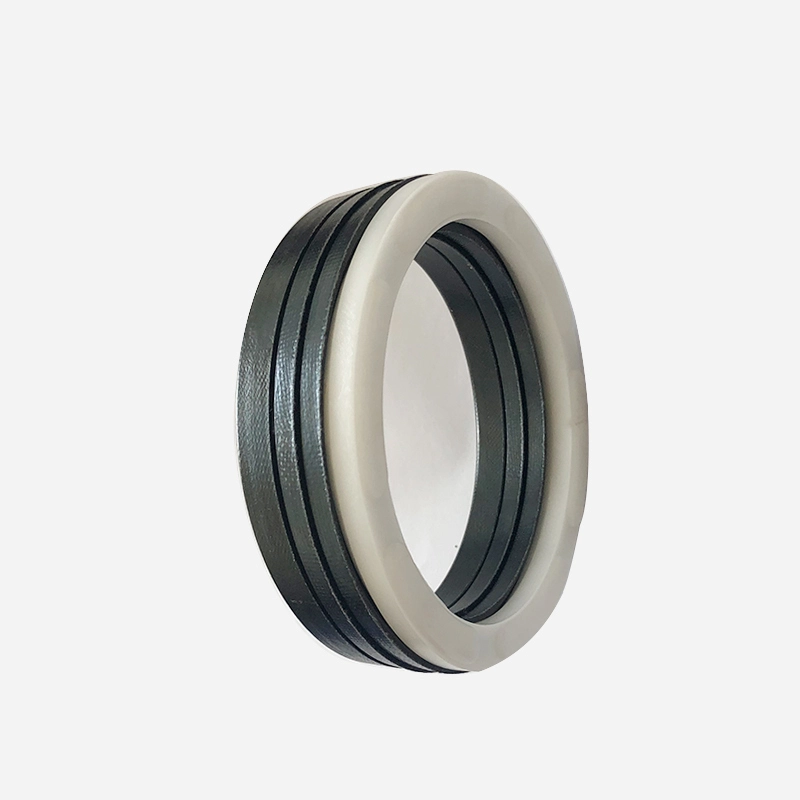

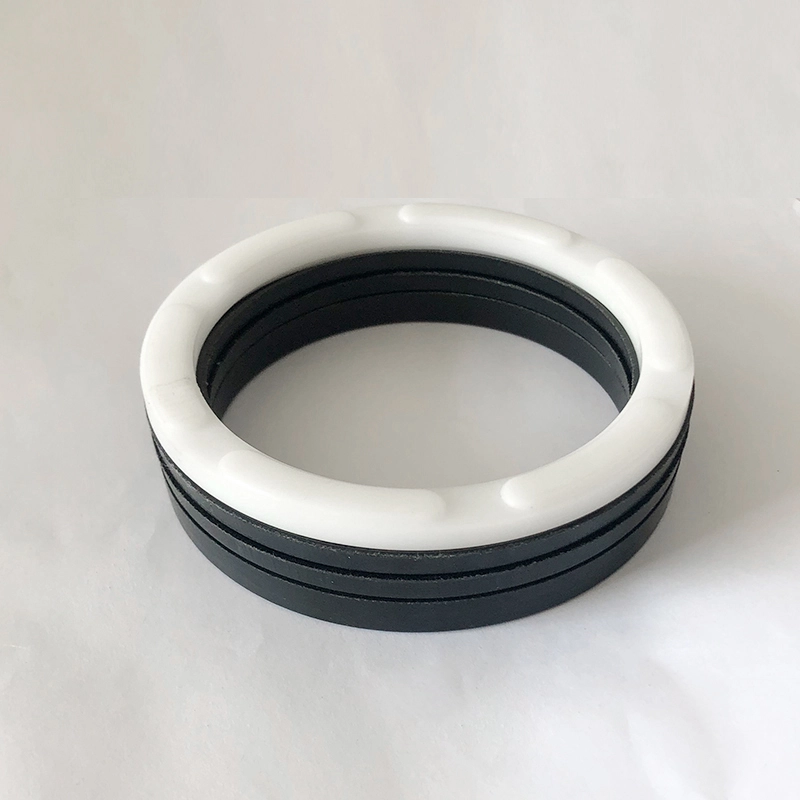

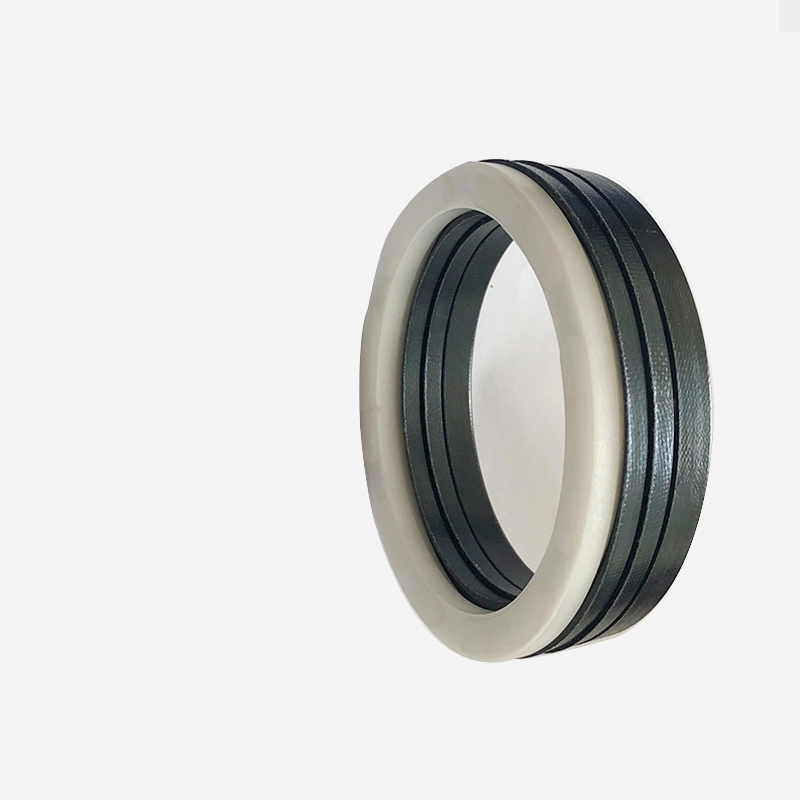

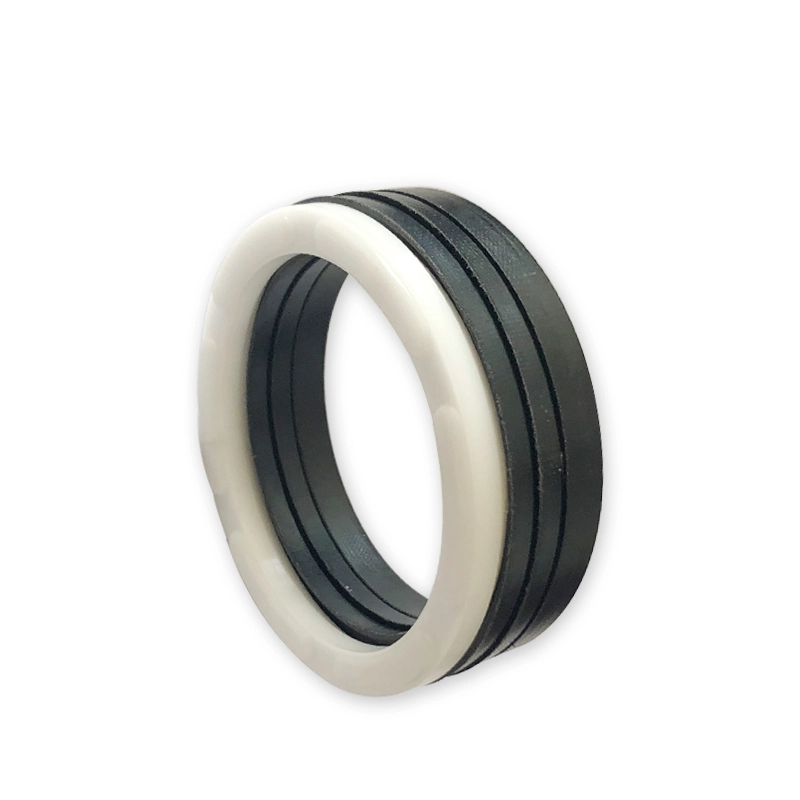

Rcek V-тәрізді герметикалық сақиналардан, қысымды сақинадан және тірек сақинасынан тұрады және гидравликалық өзара қозғалысты бір жақты қысымды герметизациялауға жарамды. Орнату кезінде герметикалық материалмен үйлесімді май қолданылуы керек. Оны интегралды (жабық) ойыққа орнату мүмкін емес. Ол поршеньді ортаңғы және ауыр жүктемелерде қолданады. Ерекше өзгешеліктері:
1. Әр түрлі материалдар бар, оларды оңтайлы түрде түзетілуі мүмкін, оларды әртүрлі мақсаттарға сәйкес келтіруге болады;
2. Оны қатал еңбек жағдайларында қолдануға болады және барлық бұқаралық ақпарат құралдарына және қатал жағдайлар үшін жарамды;
3. Ол ұзақ қызмет ету мерзімі бар және оны майсыз майлау тығыздағыштары үшін қолдануға болады (ақылға қонымды материалдарды таңдау);
4. герметикалану өнімділігін реттеуге болады, ал осьтік өлшемді V-тәрізді герметикалық сақиналарды қосу немесе жою арқылы реттеуге болады;
Беттің сапасы нашар болса да, ол тиімді жұмыс істей алады.

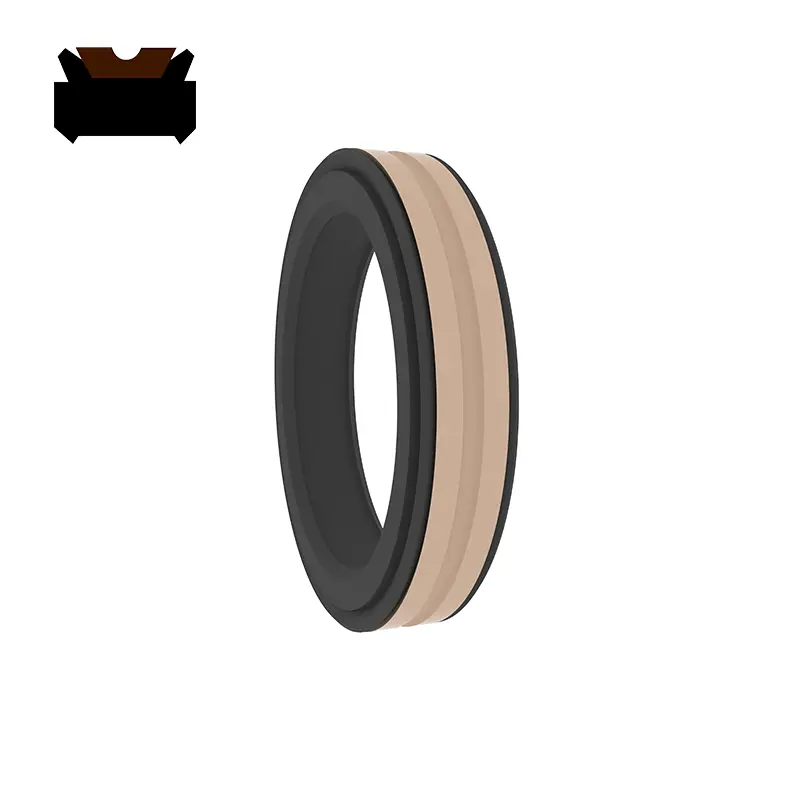

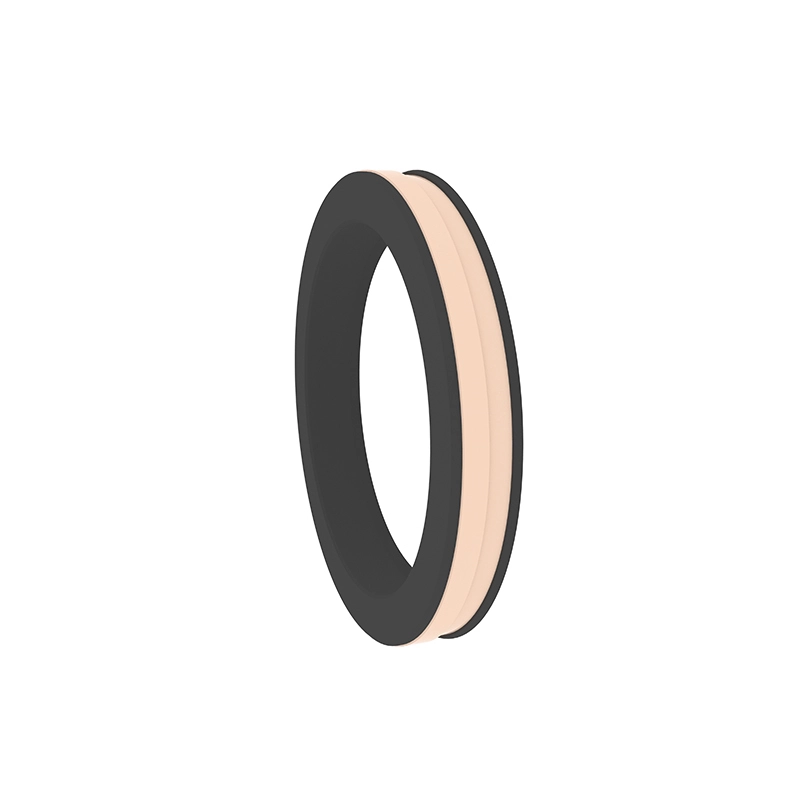

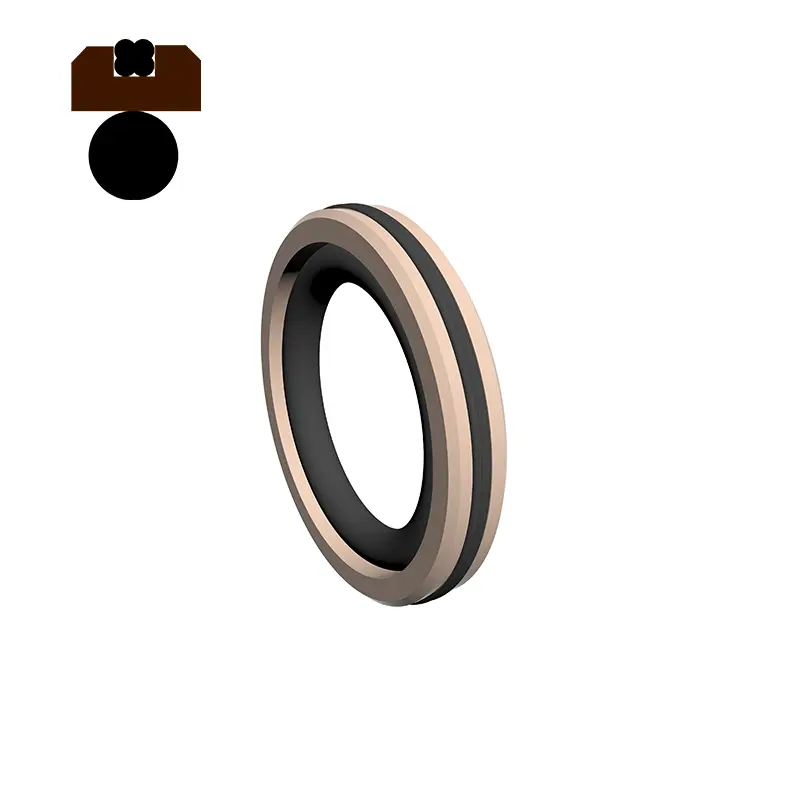

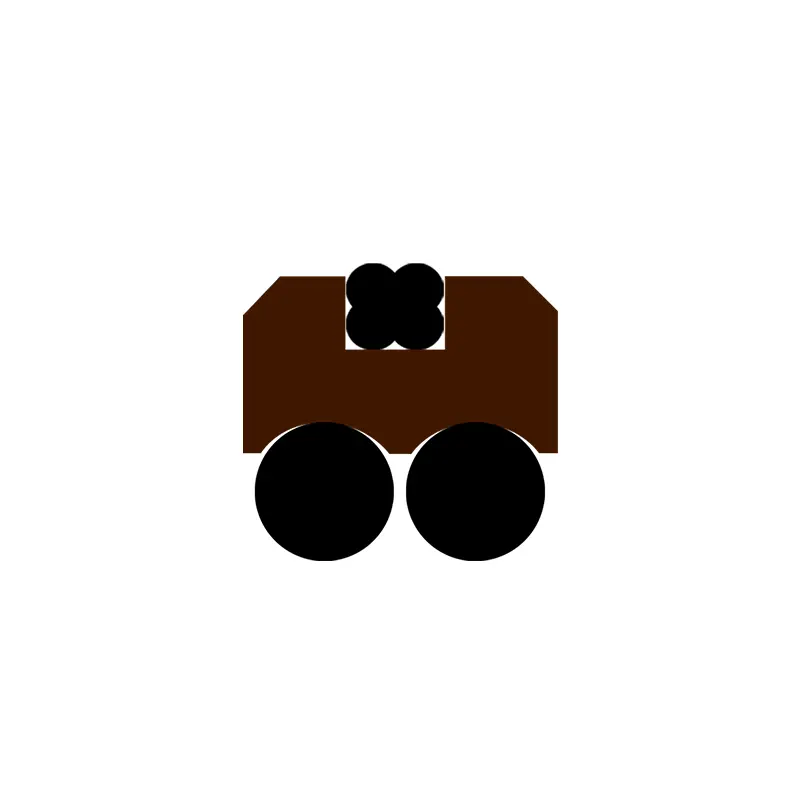

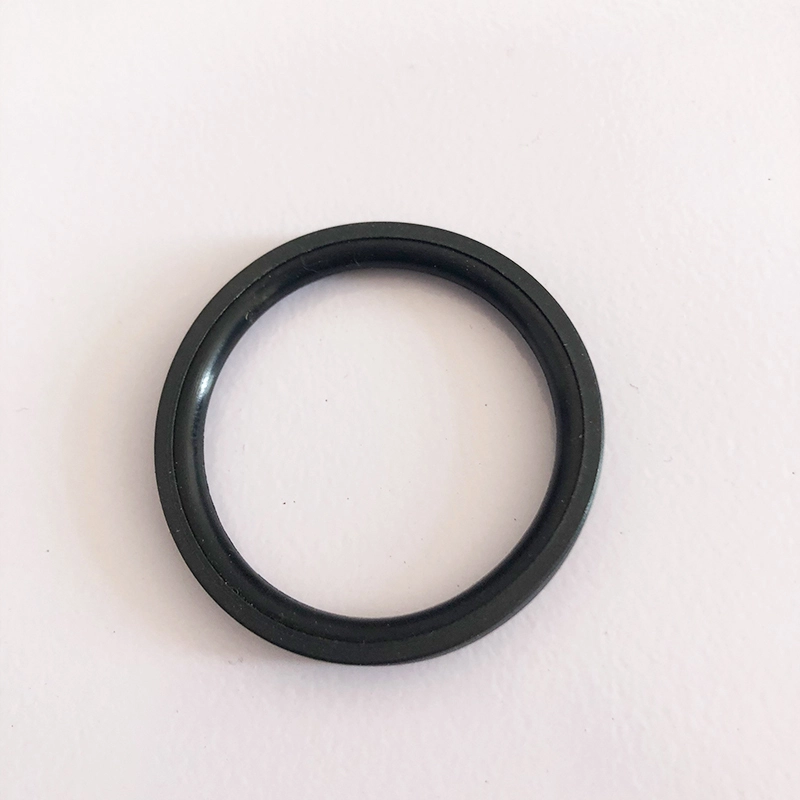

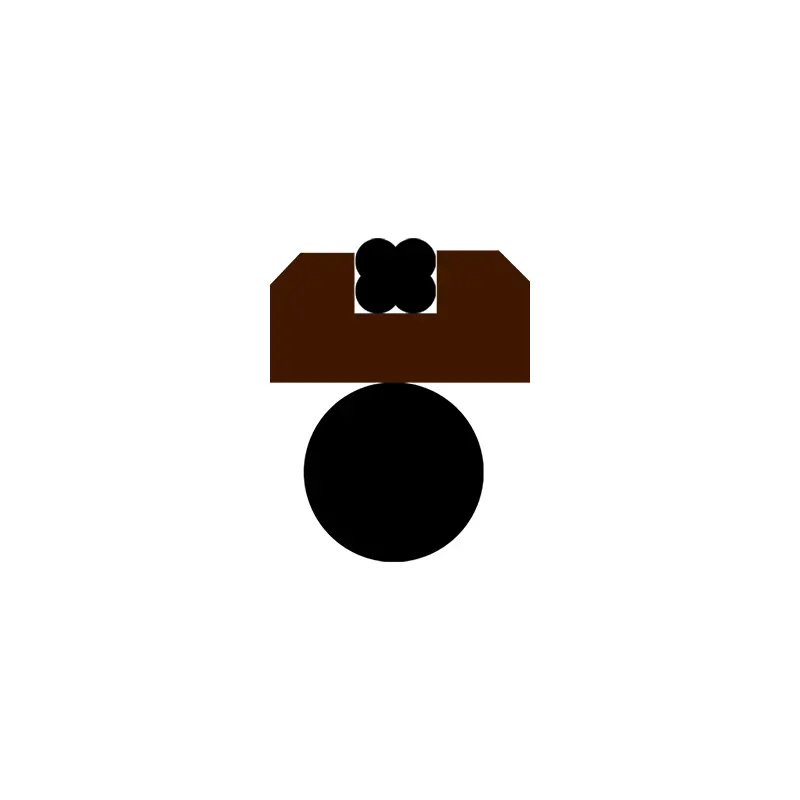

RCKR гидравликалық реактивті резеңке сақинадан, тікбұрышты резеңке сақинадан тұрады, гидравликалық өзара әрекеттесуге арналған екі бағыттағышатураға арналған. Бұл Glyd Ring өнімдерінің қосымша өнімі, GlyD Ring-ден гөрі тығыздау және қысыммен қамтамасыз ету қабілеті, және орнату құралдарының көмегімен орнатуға болады. Оның ерекшеліктері:
1. Жақсы динамикалық және статикалық тығыздату өнімділігі;
2. Glyd Ring-ге қарағанда төмен қысымды тығыздау жақсы және орнату құралдарынсыз орнатылуы мүмкін;
3. Төмен үйкеліс, кішкене басталу және тегіс қозғалыс;
4
5. Екі бағыттағы қысымды тығыздату үшін пайдалануға болады;
Орнату газасы ISO7425 / 1 стандартына сәйкес келеді.

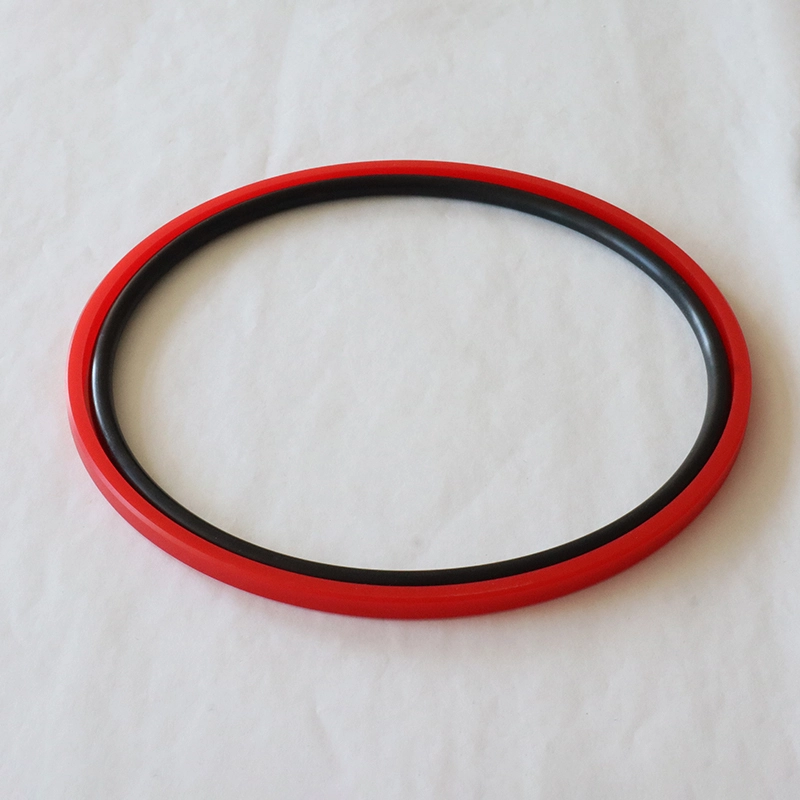

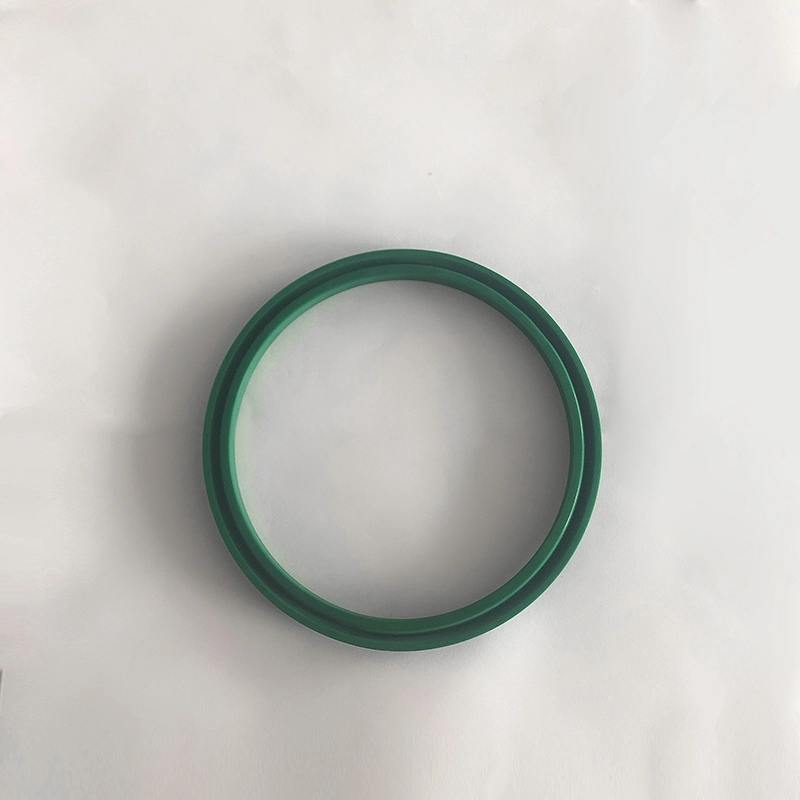

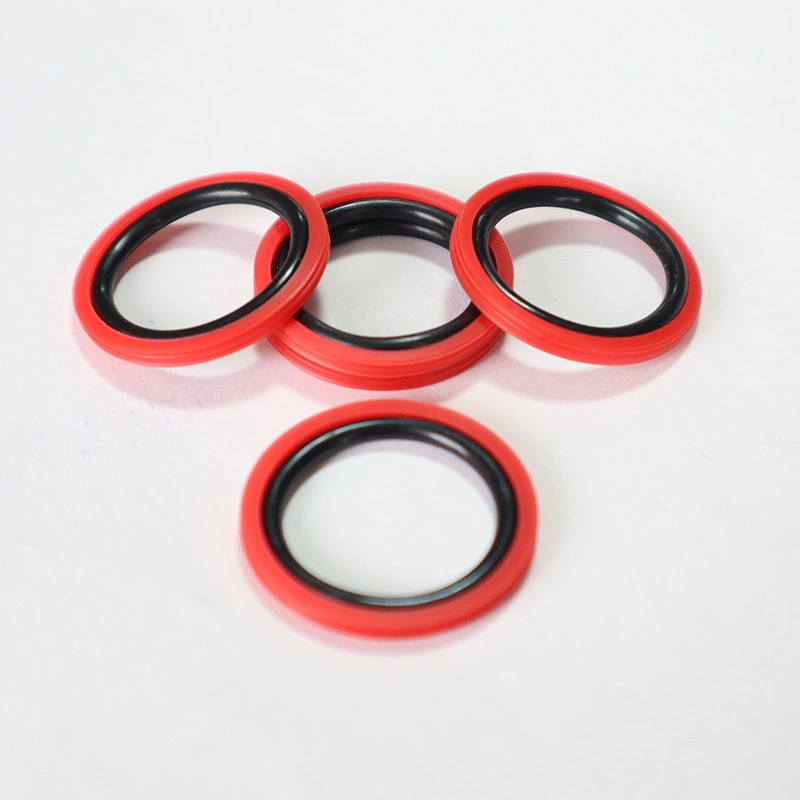

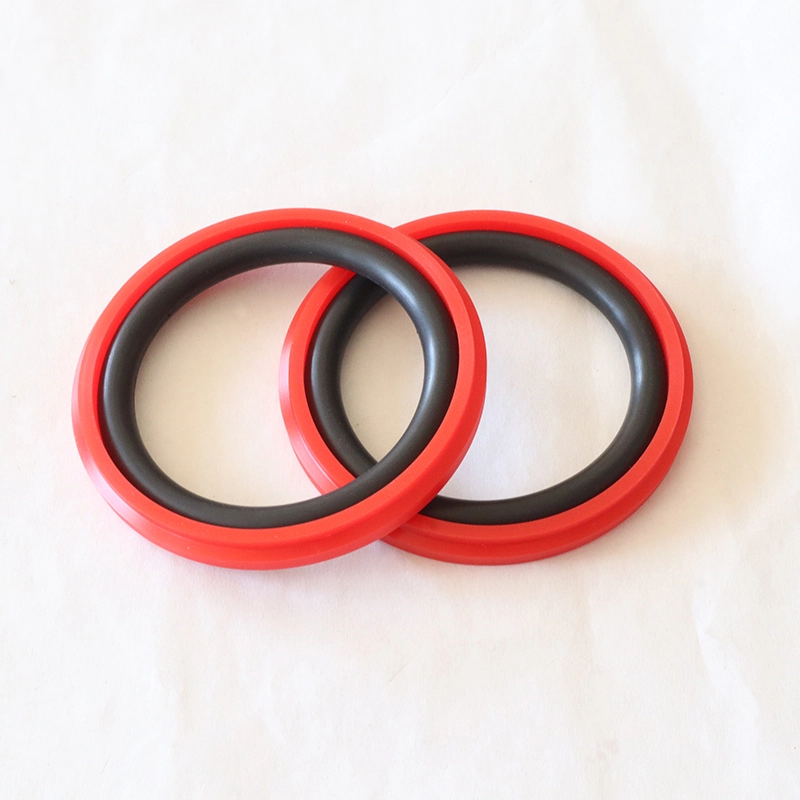

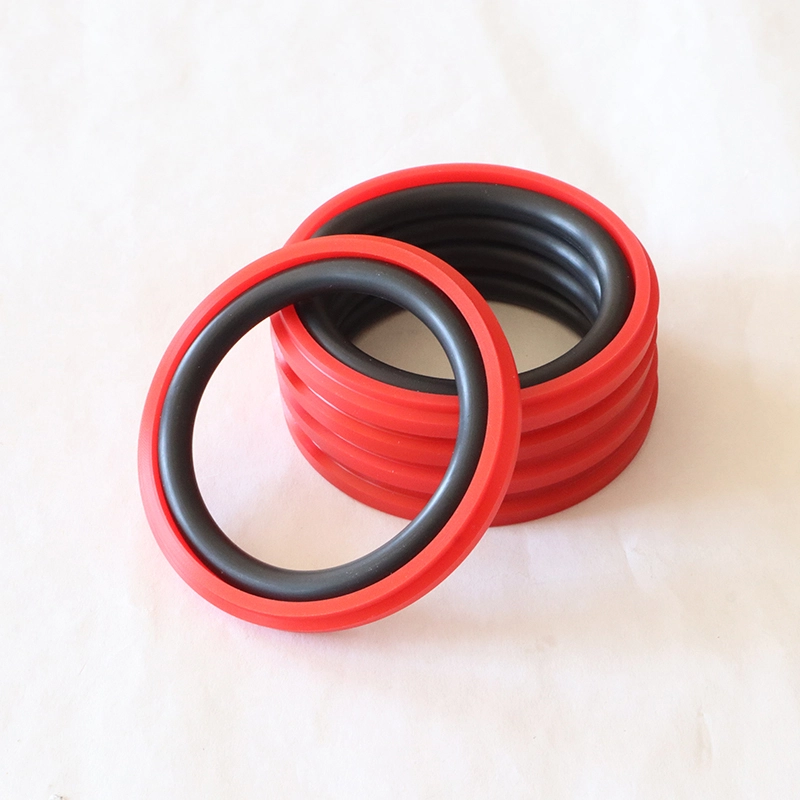

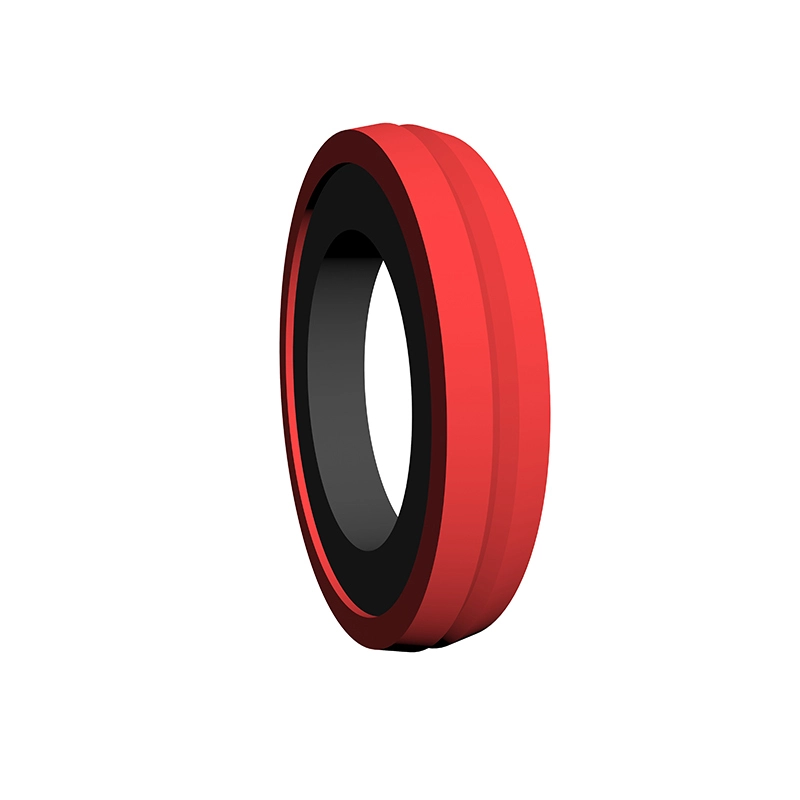

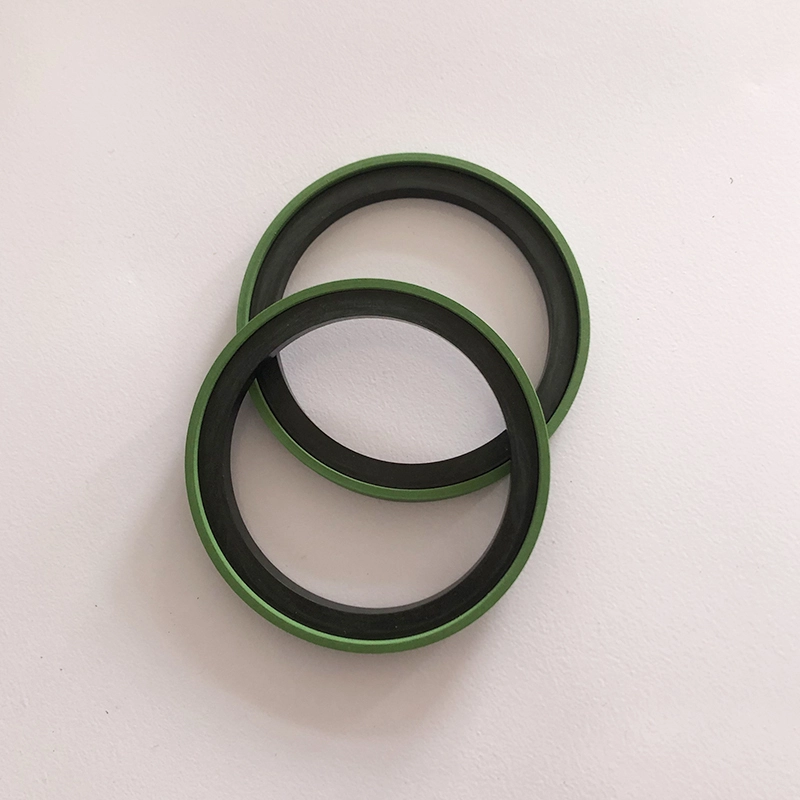

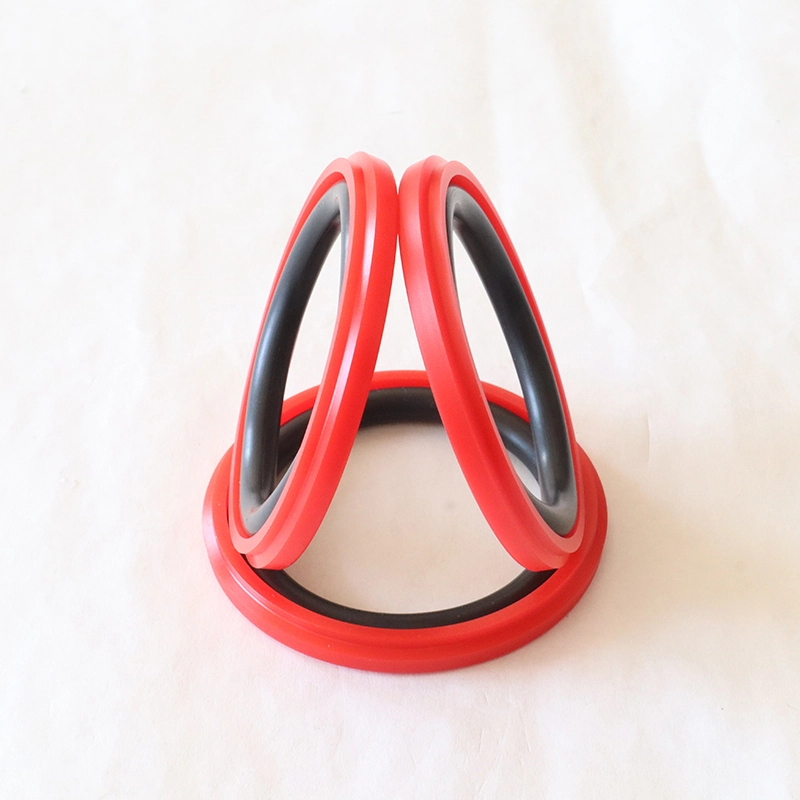

RPW арнайы пішінді Pu герметикалық сақинасы мен O-тәрізді резеңке сақиннен тұрады, гидравликалық өзара әрекеттесуге арналған қысымға жарнаманың герметикасы. О-сақина радиалды күш береді және герметикалық сақинаның тозуын өтейді. Ол әдетте бағыттаушы сақинамен бірге қолданылады. Ерекше өзгешеліктері:
1. Төмен үйкеліс, кішкене бастауға қарсы тұруға, тегіс қозғалыс, сойылмайды;
2. Қысым және қатал жағдайларда өте жоғары қысымды тұрақтылық;
3. Жоғары және төмен қысымда жақсы жабдық өнімділігі;
Орнату үшін орнату құралдары қажет емес.

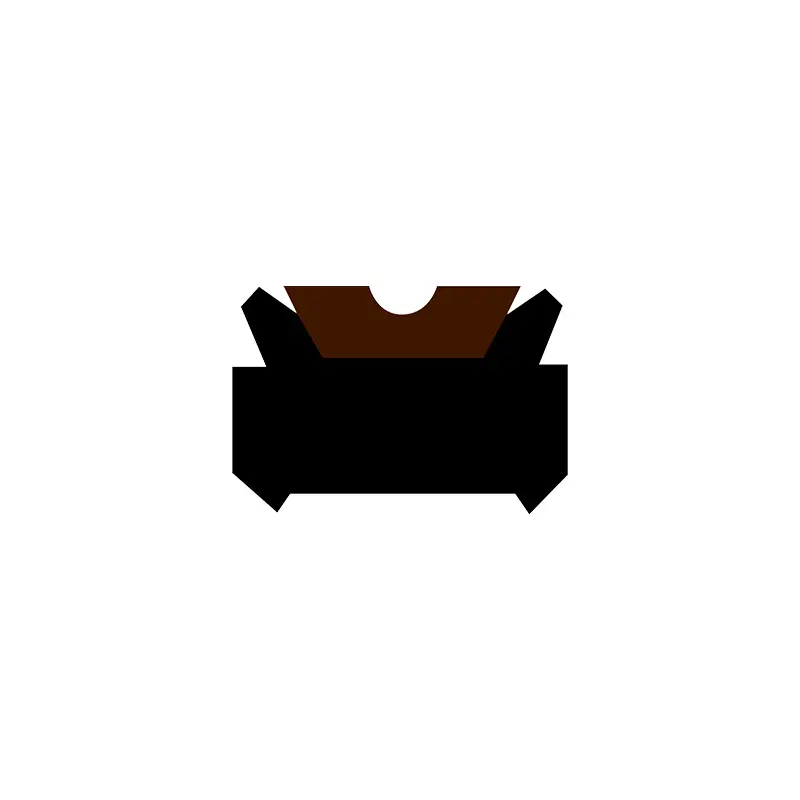

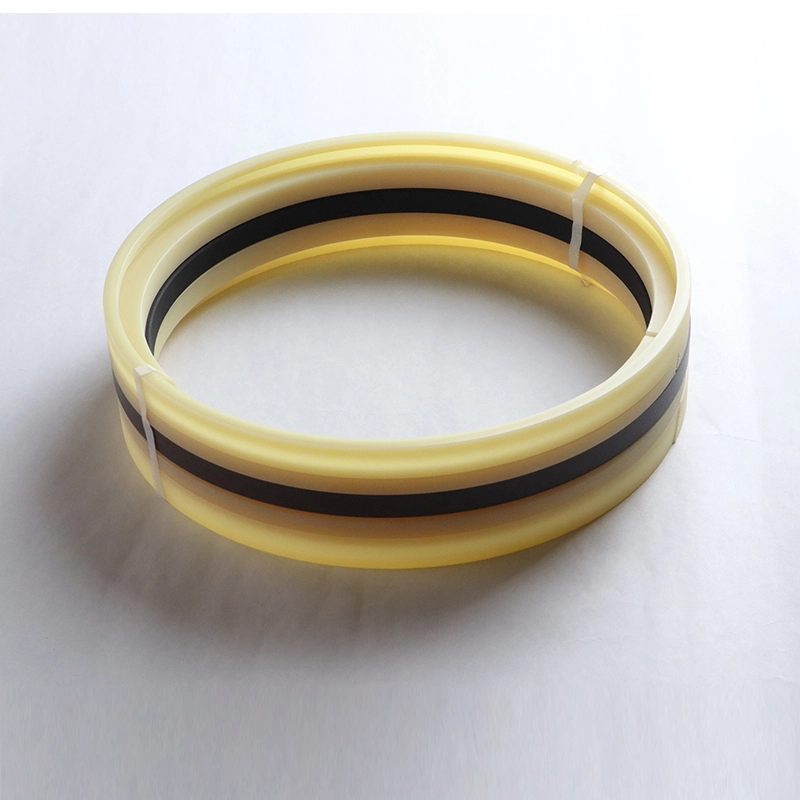

TDA және TDMA арнайы пішінді резеңке (немесе полиуретан) эластомерден және модификацияланған PTFE герметикалық сақиналарынан тұрады және жақсы герметиканың, ұзақ өмір сүруге, төмен үйкелісті, кроссельді және т.б.-дің сипаттамаларын және т.б. TDMA поршеньдерді екі жақты қысымды тығыздауға жарамды.

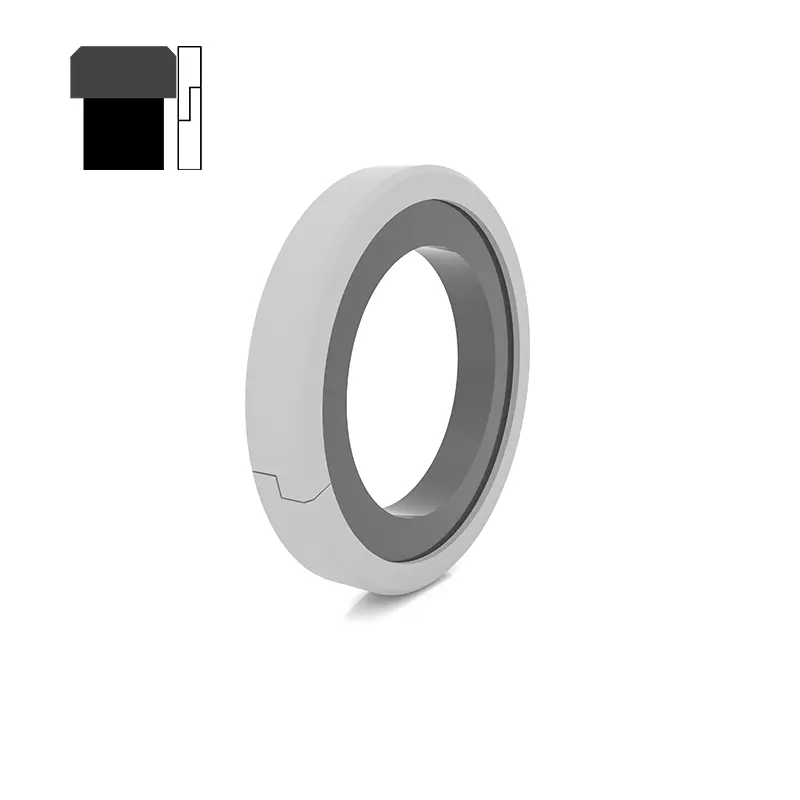

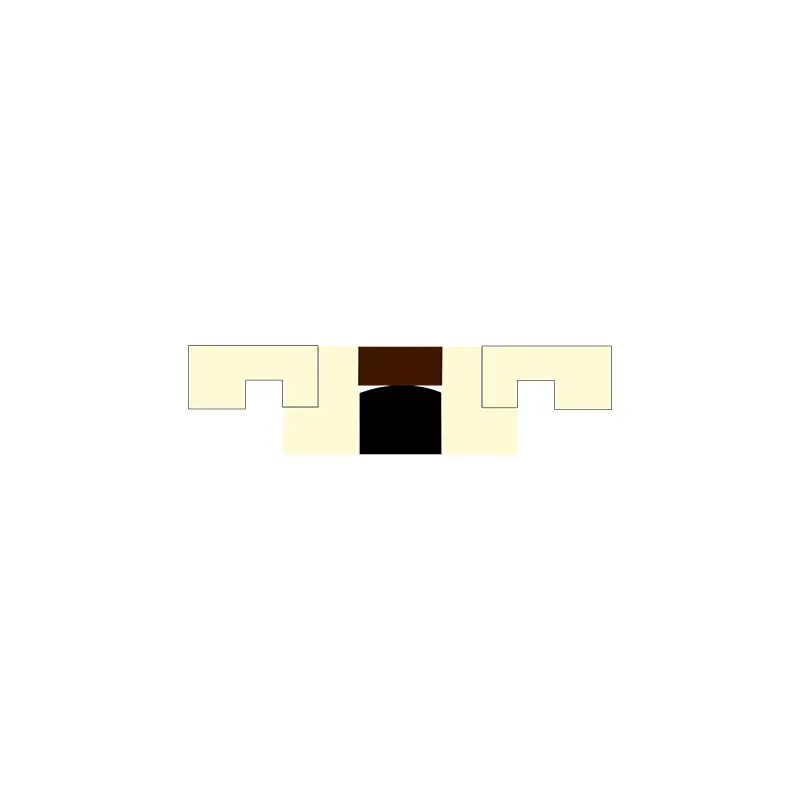

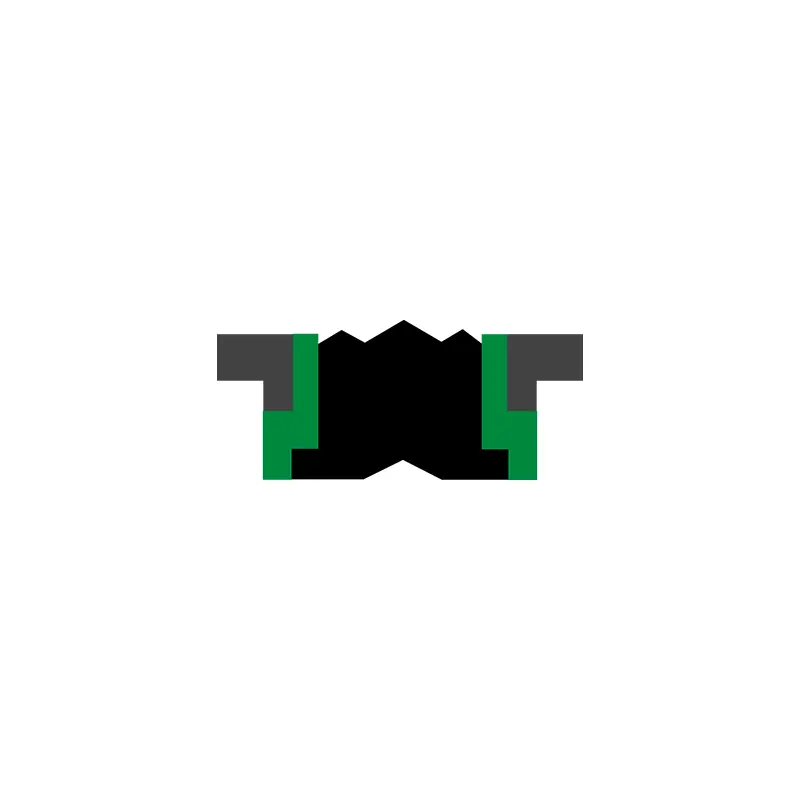

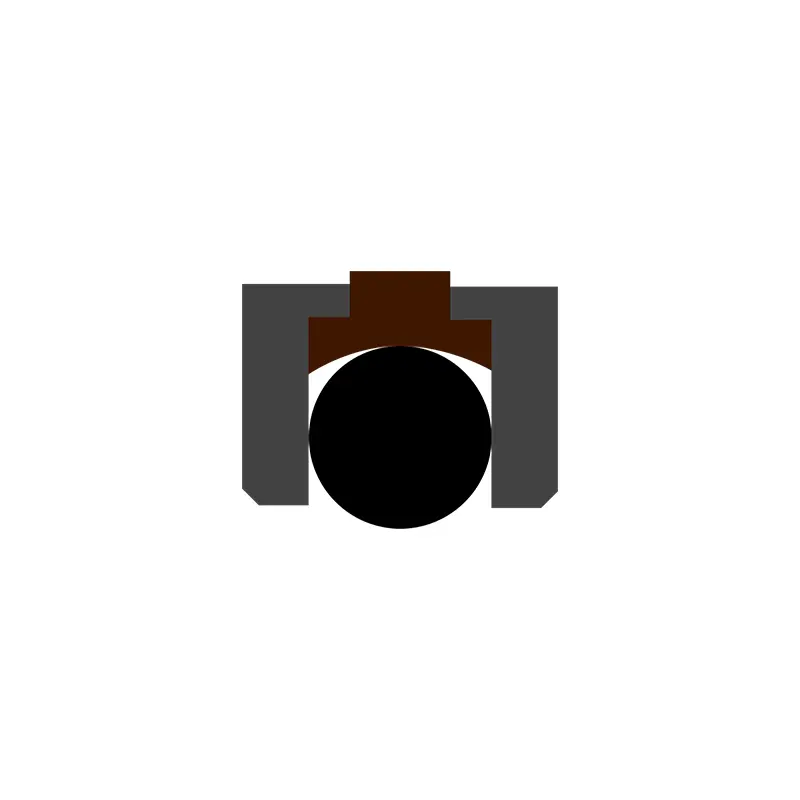

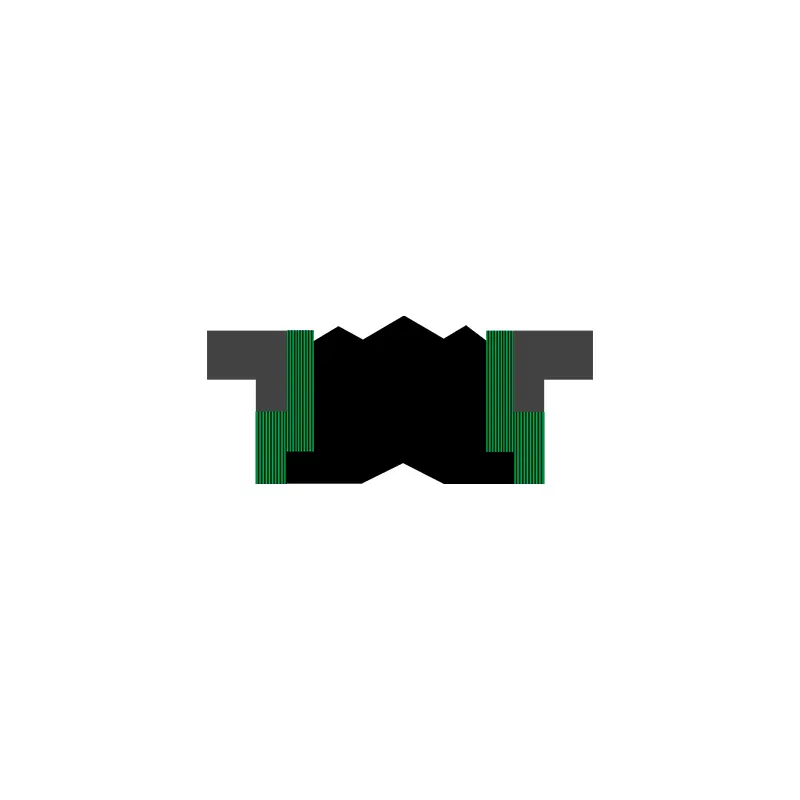

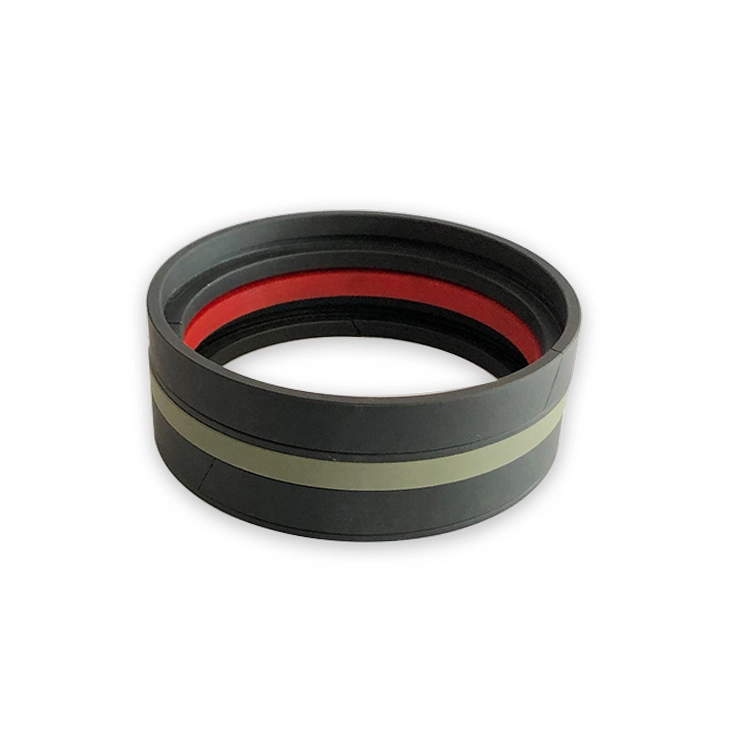

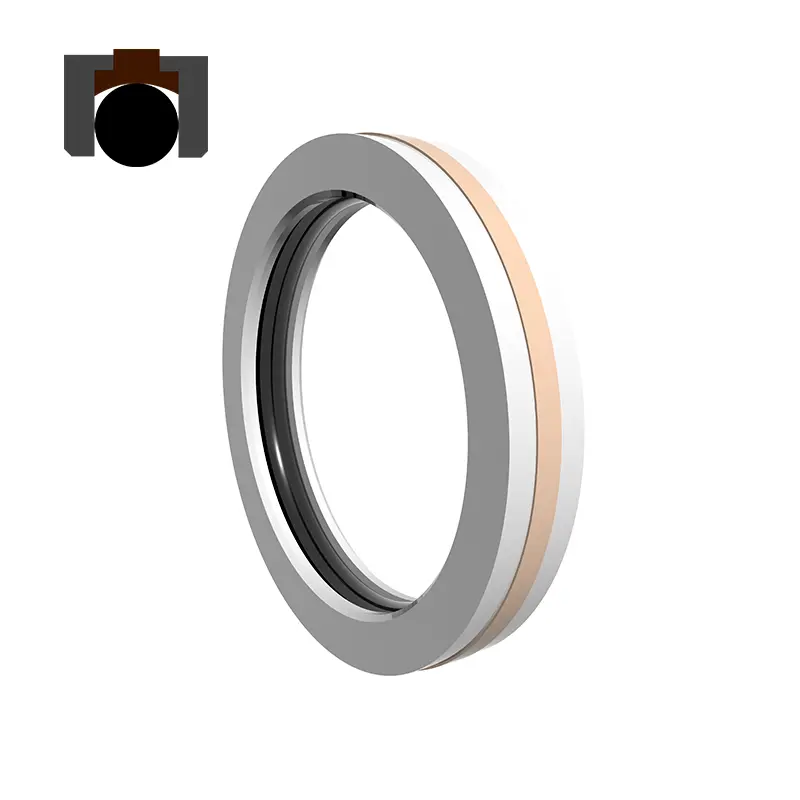

GGDA PTFE толтырылған герметикалық сақинадан, екі L-пішінді пластикалық сақиналардан және герметикалық, ұзақ өмір сүре отырып, үйкеліс, кроссель, саздандық және басқа да сипаттамалары бар серпімді күш сақиналарынан тұрады. Поршеньді екі бағыттағы қысымды тығыздау үшін қолайлы.

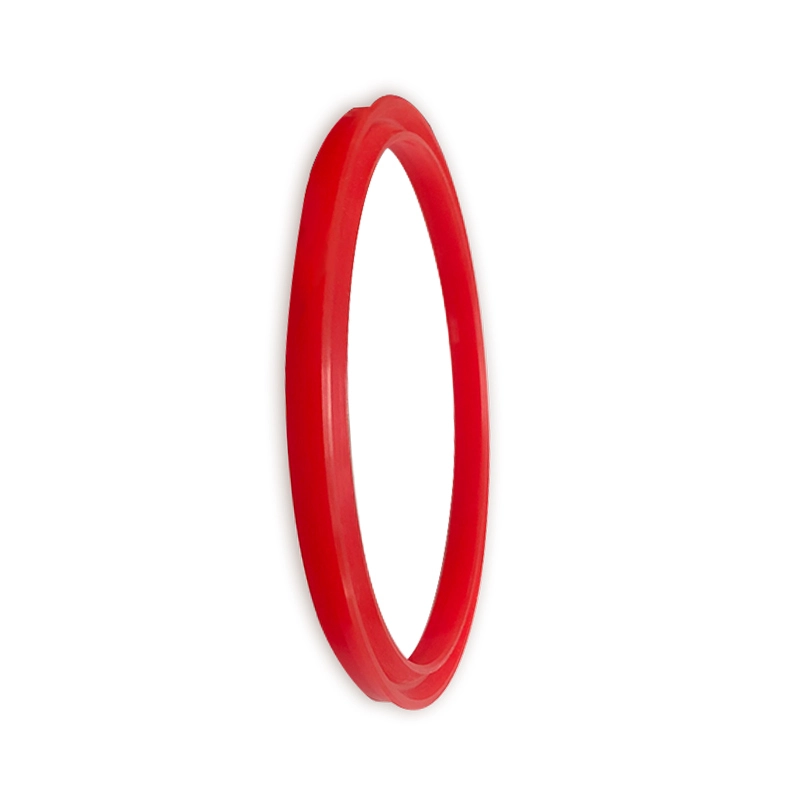

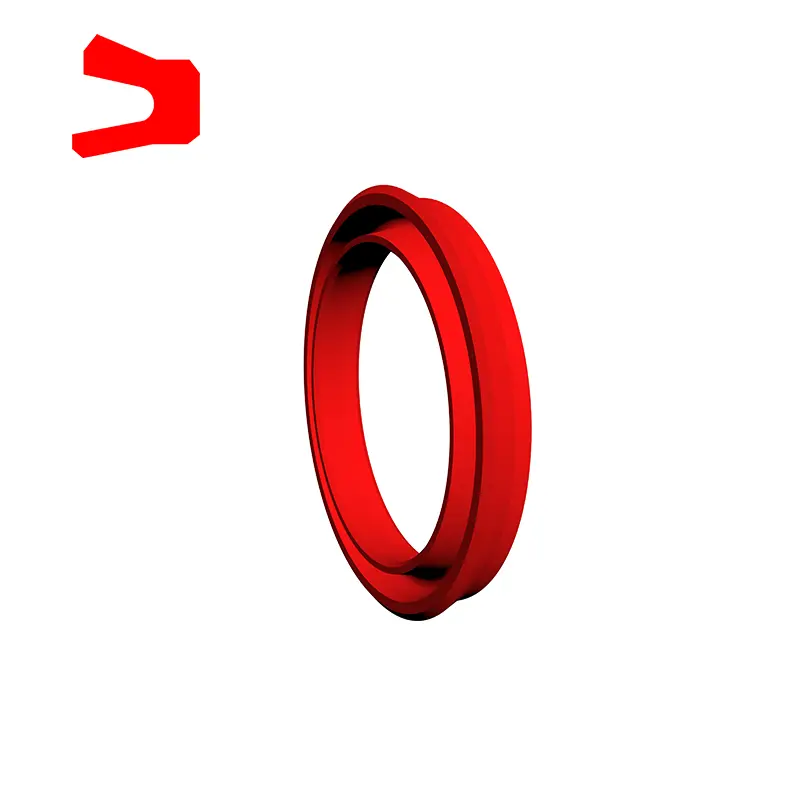

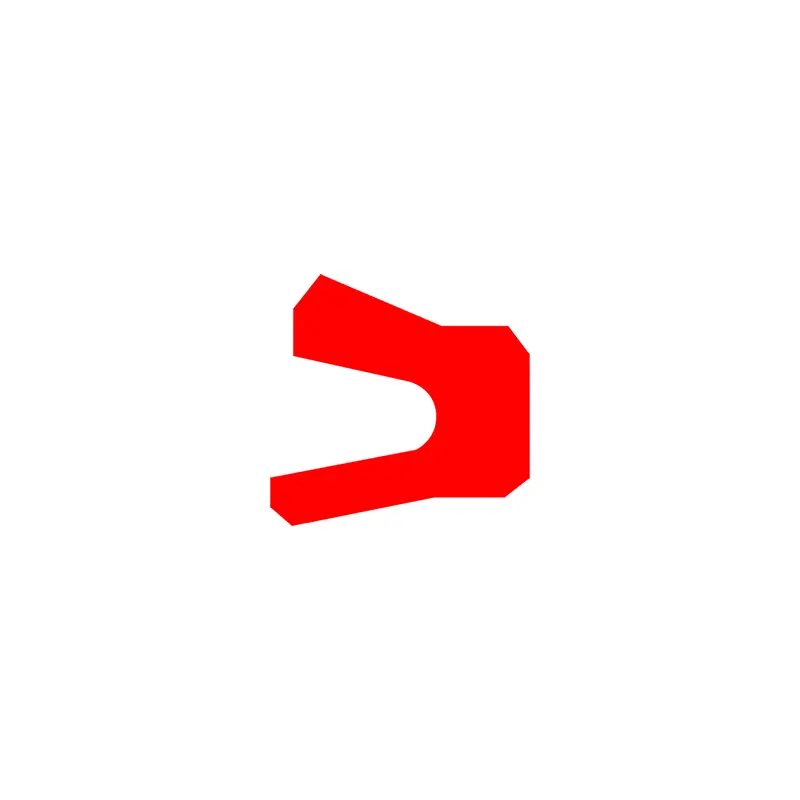

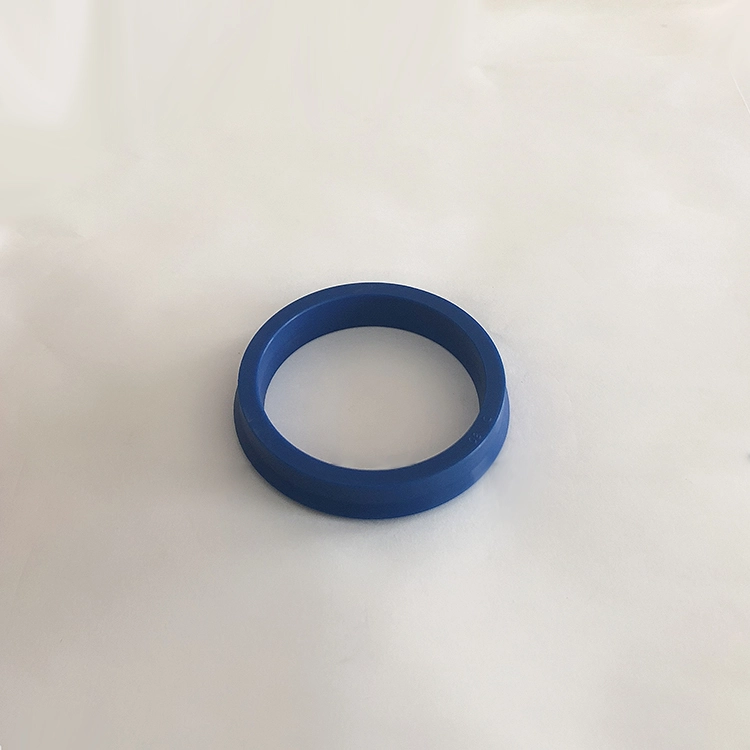

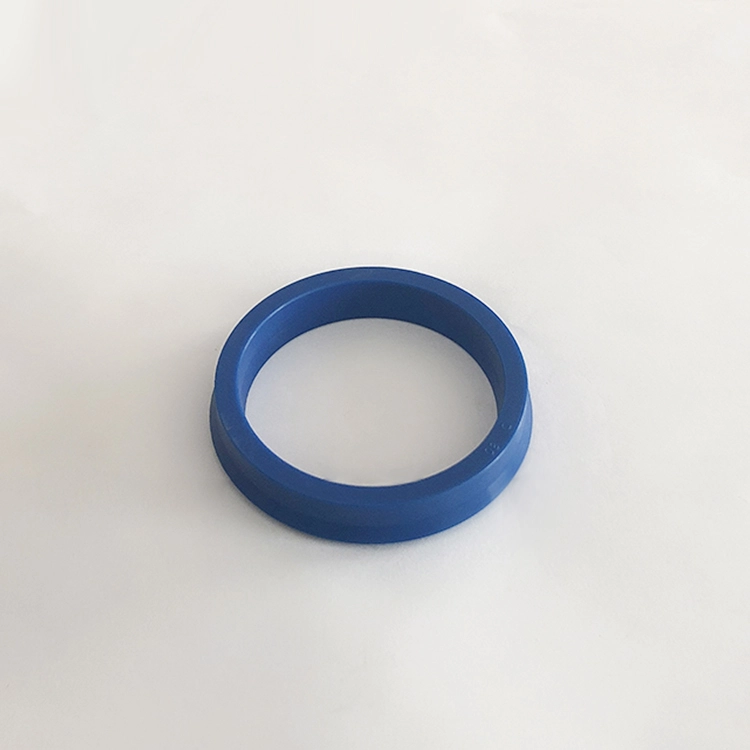

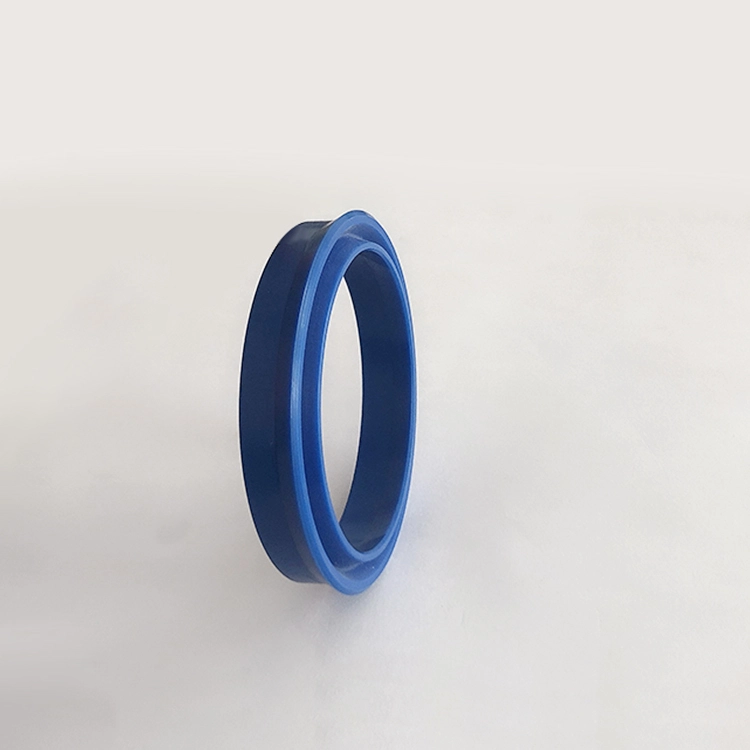

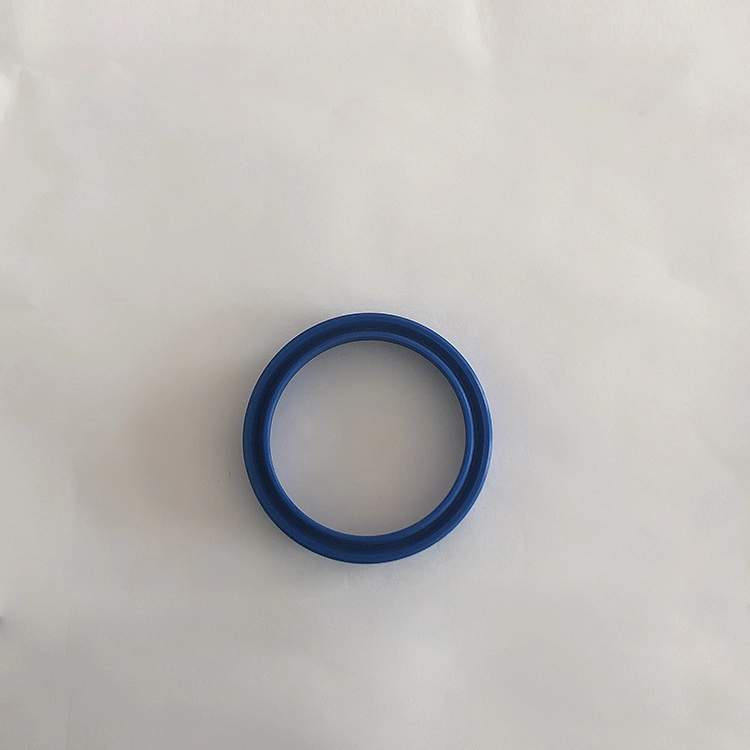

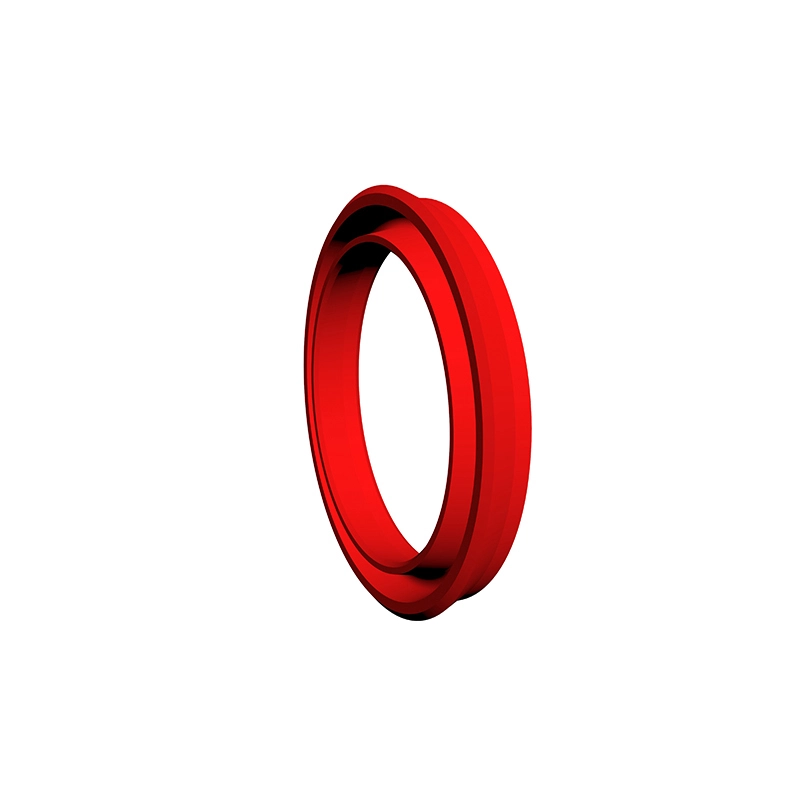

RCUP герметикалық сақинасы - бұл поршеньде арнайы қолданылатын асимметриялық тығыздағышы, гидравликалық өзара байланыстыруға жарамды, герметикалық өнімділігі жақсы. Groove ISO5597 стандартына сәйкес келеді. YxD Type Spegage үшін герметикалық сақина - бұл поршеньде арнайы қолданылатын асимметриялық тығыздағышы, гидравликалық өзара әрекеттесуге жарамды, герметикалануы жақсы. 12 ~ 32MPA қолданған кезде, өкшеде сақина қажет. Groove JB / ZQ4265-97 стандартына сәйкес келеді. Ерекше өзгешеліктері:
1. Жеңіл жүктерге және орташа жүктемелерге қатысты;
2. Жоғары қысымды және төмен қысымды тығыздату үшін жақсы жабдық өнімділігі;
3. Түрлі материалдар бар, бұқаралық ақпарат құралдарының тұрақтылығы бар;
4. Қарапайым құрылым және оңай орнату және техникалық қызмет көрсету.
Өнімнің ерекшеліктері мен қосымшалары:
Материалды таңдау:
RC61, RC62
1. О-сақиналардың материалдары: R01 Нитрильді резеңке (NBR), R02 Flowerorubber (FKM) және т.б.
2. сақиналық материалдар: стандартты материалдар PTFE3, басқа қосымша материалдар PTFE2, PTFE4, PU4, PU және т.б.
Жарайды
1. Тікбұрышты сақина материалы: R01 Нитрильді резеңке
2. герметикалық сақинаның материалы: композициялық термопластикалық материал.
RC63, RC64, SPG, RC66, AQ, AQF
1. О-сақиналардың материалдары: R01 Нитрильді резеңке (NBR), R02 Flowerorubber (FKM) және т.б.
2. Сақина материалдарын герметизациялау Материалдар: PTFE3 стандартты материалы, басқа қосымша материалдар PTFE1, PTFE2, PTFE4.
KDAS, TPM
1. Резеңке сақиналық материалдар: R01 Нитрильді резеңке
2. Сақина материалын сақтау: нейлон PA / полиоксиметилен помы
3
GDKK, RC67
1. Alastomer материалдары қол жетімді: R01 Нитрильді резеңке (NBR), R02 Flowerorubber (FKM) және т.б.
2. Сақина материалдары: PTFE3 стандартты материалдары, басқа қосымша материалдар PTFE2, PTFE4.
3. Сақина материалын сақтау: POM / PA / PTFE, PTFE материалы температура 100 градустан асқан кезде қолданылады.
Arck
1
2. V-сақиналы материал: политетрафлуороэтилен, нитрильді резеңке, нитрильді мата, флюорингбер, флюоринг
3
RCKR, RPW
1. Тікбұрышты сақина маталы: RO1 Nitrile Ruel (NBR)
2. Сақина материалдары: пу
Yxd
Қосымша Nitrile RuNy (R01), Fluororubber (R02), полиуретан (Пу) және т.б.
Тапсырыс беру мысалы:
RC61-40x29x4.2-ptfe3-r01derning моделіне тапсырыс беру RC61-B-40x29x4.2-Ptfe3-R02 моделі
RC61-Glyd Ring RC61-B-HOLE пломбасы DXDX L-Материалдық код
RC62-80x60x10-ptfe3-r01 RC62-моделі DXDXL PTFE3, R01 Материалдық код
OK-80x59x8 цилиндрінің моделі X Groove диаметрі X Groove ені
RC63-80-PTFE3-R01 немесе SPG-80-PTFE3-R01 моделіне тапсырыс беру
RC63 / SPGC-моделі 80 цилиндрлі диаметрі D PTFE3-PTFE Материал коды R01-O-RIN RUND Материал коды
KDAS-80x60x22.4 цилиндрінің моделі
TPM-80x60x22.4 цилиндрінің диаметрі X Groove диаметрі X ойық
Тапсырыс беру мысалы: GDKK-80 * 62 * 43 * 43 * 22.5-R01
RC64-80-ptfe3-r01 тапсырыс үлгісінің моделі
RC64-моделі 80 цилиндрінің диаметрі D PTFE3-PTFE Материал коды R01-O-RIN RUND Матробы
Тапсырыс беру мысалы: SPG-D * D * L-PTFE3-R01 (сыртқы диаметрі * ішкі диаметрі * ішкі диаметрі * ойық ені) PTFE3, R01-Материалдық код
RC66
RC67-100x85x12.5-ptfe3-r01 немесе spgw-100x85x12.5-ptfe3 -r01 тапсырыс моделі
Модель-цилиндр диаметрінің диаметрі x groove диаметрі x ені
Arck
| улгі | Материалдар | Қолданылатын ауқым | Герметизация |
| Rcek-a | V-Ring: NBR матасы, қысым сақинасы, қолдау сақинасы: NBR матасы / PA / PTFE | Қалыпты температура, жоғары қысым | Жақсы |
| Rcek-b | V-сақина: FKM матасы, қысым сақинасы, қолдау сақинасы: FKM матасы / PTFE | Жоғары температура, жоғары қысым | Жақсы |
| Rcek-c | V-Ring: NBR, қысым сақинасы, қолдау сақинасы: NBR матасы / PA / POM / PTFE | Қалыпты температура, орташа және төмен қысым | Үздік |
| Rcek-d | V-сақина: FKM, қысым сақинасы, қолдау сақинасы: FKM матасы / PTFE | Жоғары температура, орташа және төмен қысым | Үздік |
| Rcek-e | V-Ring: NBR және NBR мата үйлесімі, қысым сақинасы, қолдау сақинасы: NBR матасы / PA / PTFE | Қалыпты температура, орташа және жоғары қысым | Үздік |
| Rcek-f | V-сақина: FKM және FKM мата үйлесімі, қысым сақинасы, тірек сақинасы: FKM матасы / PTFE | Жоғары температура, орташа және жоғары қысым | Көрме |
| Rcek-g | V-сақина, қысым сақинасы, тірек сақинасы: PTFE1 / PTFE2 / PTFE3 / PTFE4 | Жоғары температура және жоғары қысымды коррозиялық медиа | Үздік |
| Rcek-h | V-Ring: PU, қысым сақинасы, қолдау сақинасы: PU / PA / POM / PTFE | Қалыпты температура, орташа және жоғары қысым | Герметизация |
| Rcek-A-120 × 95x25.3 тапсырыс моделі Модель-цилиндр диаметрі X Groove Diame Diame X ashove ені | |||
Ақ
Aqf
Rckr
RPW
TDA
Түймесінің ұзындығы
| Цилиндрдің диаметрі | Түймесі ≥ |
| 40-89 | 6 |
| 90-144 | 7 |
| 145-320 | 10 |
| 321-670 | 15 |
Tdмама
Ggda
Оқ беру
Тапсырыс беру мысалы: RCUP моделі RCUP D63 × 48 × 10 цилиндрінің диаметрі × алақан диаметрі × тығыздағыш биіктік
Yxd
Тапсырыс үлгісі YxD63 × 51 × 51 × 14-R01 цилиндрінің диаметрі × алақан диаметрі × тығыздау биіктігі
Ерекшеліктер:

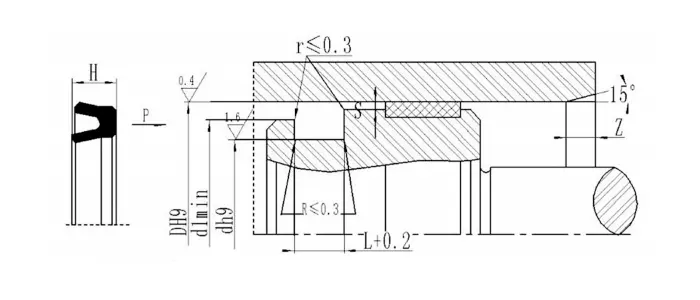

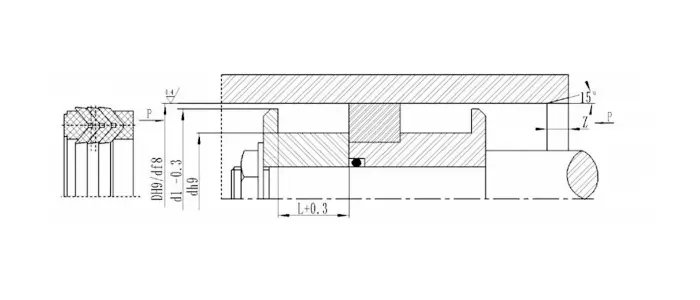

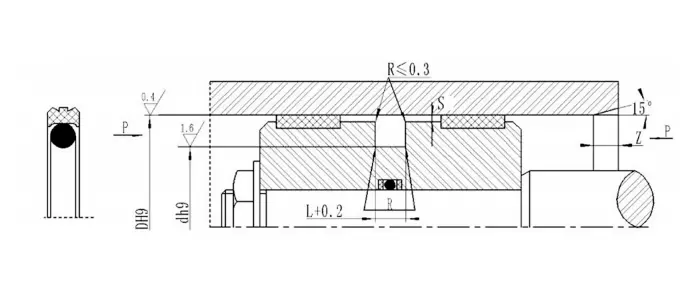

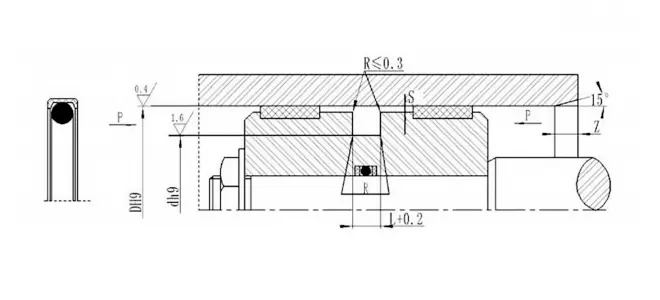

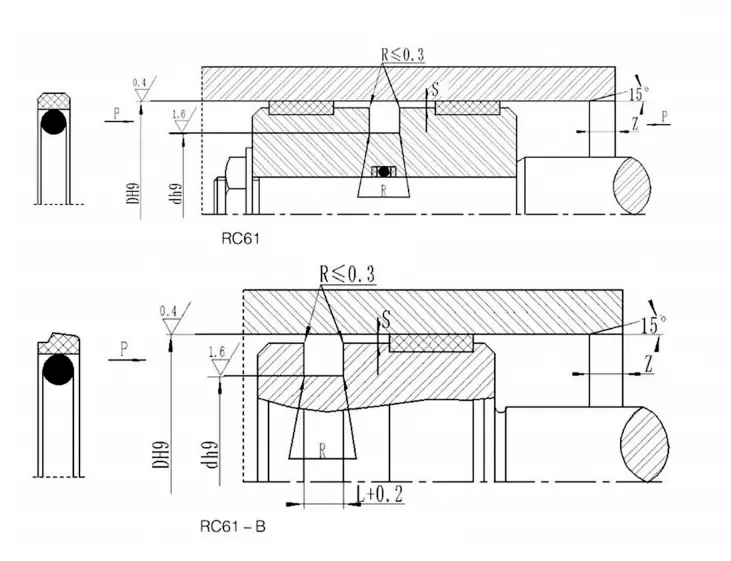

RC61| Диафрагма ауқымы D H9 |
Диаметрі D H9 |
Ойық ені L+0.2 |
Радиалды тазарту Smax | Дөңгелектелген бұрыштар Rmax |
Бөлігі Zмин |
O-сақиналық сым диаметрі | |||
| Стандартты түрі | Жеңіл жүк | Ауыр жүктеме | 0 ~ 20MPA | 20 ~ 40mpa | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | D-15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330-669.9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330 ~ 669.9 | 670 ~ 999.9 | 133 ~ 329.9 | D-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| ЕСКЕРТПЕ: 1. Диаметрі ≤30mm тесіктері үшін ашық ойықты пайдалану ұсынылады. | |||||||||
| 2. Қысым> 40МПА үшін пломбаның түбірлік аймағы S MAX H8 / F8 сәйкес толеранттылықты пайдаланады | |||||||||
| Диафрагма ауқымы D H9 |
Диаметрі D H9 |
Ойық ені L+0.2 |
Радиалды тазарту Smax | Дөңгелектелген бұрыштар Rmax |
Бөлігі Zмин |
|
| 0-20МПА | 20 ~ 40mpa | |||||
| 20 ~ 49.9 | D-10 | 5 | 0.40 | 0.30 | 0.3 | 4 |
| 50 ~ 59.9 | D-15 | 7.5 | 0.40 | 0.30 | 0.4 | 5 |
| 60 ~ 149.9 | D-20 | 10 | 0.50 | 0.40 | 0.4 | 6 |
| 150 ~ 244.9 | D-25 | 12.5 | 0.60 | 0.50 | 0.4 | 8.5 |
| 245 ~ 519.9 | D-30 | 15 | 0.70 | 0.60 | 0.8 | 10 |
| 520 ~ 769.9 | D-35 | 17.5 | 0.80 | 0.70 | 1.2 | 13 |
| 770 ~ 1500 | D-40 | 20 | 0.80 | 0.70 | 1.2 | 15 |
| ЕСКЕРТПЕ: 1. Диаметрі ≤ 30 мм тесік үшін ашық ойықты пайдалану ұсынылады. | ||||||
| 2. Қысым> 40МПА үшін пломбаның түбірлік аймағы S MAX H8 / F8 сәйкес толеранттылыққа ие. | ||||||
| улгі | DH9 | DH9 | L+0.2 | D1 | улгі | DH9 | DH9 | L+0.2 | D1 | улгі | DH9 | DH9 | L+0.2 | D1 |
| OK-25 * 16 * 4.2 | 25 | 16 | 4.2 | 24.3 | OK-90 * 74.5 * 6.3 | 90 | 74.5 | 6.3 | 89.0 | OK-160 * 139 * 8.0 | 160 | 139 | 8.0 | 158.8 |
| OK-32 * 21 * 4.2 | 32 | 21 | 4.2 | 31.3 | OK-95 * 74 * 8.0 | 95 | 74 | 8.0 | 94.0 | OK-170 * 149 * 8.0 | 170 | 149 | 8.0 | 168.8 |
| OK-40 * 26.3 * 5.8 | 40 | 26.3 | 5.8 | 39.2 | OK-100 * 79 * 8.0 | 100 | 79 | 8.0 | 99.0 | OK-180 * 159 * 8.0 | 180 | 159 | 8.0 | 178.8 |
| OK-40 * 29 * 4.2 | 40 | 29 | 4.2 | 39.3 | OK-100 * 84.5 * 6.3 | 100 | 84.5 | 6.3 | 99.0 | OK-190 * 169 * 8.0 | 190 | 169 | 8.0 | 188.8 |
| OK-50 * 34.5 * 6.3 | 50 | 34.5 | 6.3 | 49.0 | OK-105 * 84 * 84 * 8.0 | 105 | 84 | 8.0 | 103.8 | OK-200 * 179 * 8.0 | 200 | 179 | 8.0 | 198.8 |
| OK-50 * 39 * 4.2 | 50 | 39 | 4.2 | 49.3 | OK-110 * 89 * 89 8.0 | 110 | 89 | 8.0 | 108.8 | ОК-210 * 189 * 8.0 | 210 | 189 | 8.0 | 208.4 |
| OK-60 * 41.7 * 7 | 60 | 41.7 | 7.0 | 59.2 | OK-110 * 94.5 * 6.3 | 110 | 94.5 | 6.3 | 109.0 | OK-220 * 199 * 8.0 | 220 | 199 | 8.0 | 218.4 |
| OK-60 * 49 * 4.2 | 60 | 49 | 4.2 | 59.3 | OK-115 * 94 * 8.0 | 115 | 94 | 8.0 | 113.8 | OK-230 * 209 * 8.0 | 230 | 209 | 8.0 | 228.4 |
| OK-63 * 44.7 * 7.0 | 63 | 44.7 | 7.0 | 62.2 | OK-120 * 99 * 8.0 | 120 | 99 | 8.0 | 118.3 | OK-240 * 219 * 8.0 | 240 | 219 | 8.0 | 238.4 |
| OK-63 * 47.5 * 6.3 | 63 | 47.5 | 6.3 | 62.0 | OK-125 * 104 * 8.0 | 125 | 104 | 8.0 | 123.8 | OK-250 * 229 * 8.0 | 250 | 229 | 8.0 | 248.4 |
| OK-70 * 51.7 * 7.0 | 70 | 51.7 | 7.0 | 69.2 | OK-125 * 109.5 * 6.3 | 125 | 109.5 | 6.3 | 124.0 | OK-280 * 225.5 * 8.0 | 280 | 255.5 | 8.0 | 278.4 |
| OK-70 * 59 * 4.2 | 70 | 59 | 4.2 | 69.3 | OK-130 * 109 * 8.0 | 130 | 109 | 8.0 | 128.8 | OK-300 * 272 * 9.5 | 300 | 272 | 9.5 | 297.8 |
| OK-75 * 54 * 8.0 | 75 | 54 | 8.0 | 74.2 | OK-130 * 114.5 * 6.3 | 130 | 114.5 | 6.3 | 129.0 | OK-320 * 292 * 9.5 | 320 | 292 | 9.5 | 317.8 |
| OK-75 * 59.5 * 6.3 | 75 | 59.5 | 6.3 | 74.0 | OK-135 * 114 * 8.0 | 135 | 114 | 8.0 | 133.5 | OK-330 * 302 * 9.5 | 330 | 302 | 9.5 | 327.8 |
| OK-80 * 59 * 8.0 | 80 | 59 | 8.0 | 79.0 | OK-135 * 119.5 * 6.3 | 135 | 119.5 | 6.3 | 134.0 | OK-350 * 322 * 9.5 | 350 | 322 | 9.5 | 347.8 |
| OK-80 * 64.5 * 6.3 | 80 | 64.5 | 6.3 | 79.0 | OK-140 * 119 * 8.0 | 140 | 119 | 8.0 | 138.8 | OK-370 * 342 * 9.5 | 370 | 342 | 9.5 | 367.8 |
| OK-85 * 64 * 8.0 | 85 | 64 | 8.0 | 84.0 | OK-145 * 124 * 8.0 | 145 | 124 | 8.0 | 143.8 | OK-420 * 392 * 9.5 | 420 | 392 | 9.5 | 417.8 |
| OK-90 * 69 * 8.0 | 90 | 69 | 8.0 | 89.0 | OK-150 * 129 * 8.0 | 150 | 129 | 8.0 | 148.8 |
|
|
|
|
|
| Диафрагма ауқымы D H9 |
Диаметрі D H9 | Ойық ені L+0.2 |
Радиалды тазарту Sмамаx |
Дөңгелек бұрыштар Rmax |
Бөлігі Zмин |
O-сақиналық сым диаметрі dO |
|
| Гидравликалық | Пневматикалық және гидравликалық төмен үйкеліс | ||||||
| 6 ~ 13 | D-3 | D-3.5 | 2.5 | 0.2 | 0.4 | 3 | 1.9 |
| 14 ~ 26 | D-4 | D-4.6 | 3.2 | 0.3 | 0.6 | 4 | 2.4 |
| 27 ~ 56 | D-6 | D-6.6 | 4.7 | 0.3 | 1 | 5 | 3.5 |
| 57 ~ 169 | D-10 | D-10.6 | 7.5 | 0.35 | 1 | 6 | 5.7 |
| 170 ~ 1500 | D-15 | D-15.6 | 11.0 | 0.4 | 2.5 | 8 | 8.6 |
| улгі | мөлшер | улгі | мөлшер | ||||||||||
| D | d | D1 | Д2 | L | L1 | D | d | D1 | Д2 | L | L1 | ||
| KDAS-20 | 20 | 11 | 17 | 19 | 13.5 | 2.1 | KDA 25/2 | 25 | 16 | 22 | 24 | 13.5 | 2.1 |
| KDAS-22 | 22 | 13 | 19 | 21 | 13.5 | 2.1 | KDAS-28 | 28 | 19 | 25 | 27 | 13.5 | 2.1 |
| KDAS-25/1 | 25 | 15 | 22 | 24 | 12.5 | 4 | KDAS-30 | 30 | 21 | 27 | 29 | 13.5 | 2.1 |
| Өнім нөмірі | D | d | b | d2 | d3 | a | c | f | e |
| GDKK-40 | 40 | 26 | 32 | 32 | 36 | 3 | 15.5 | 8.25 | 7 |
| GDKK-45 | 45 | 31 | 37 | 41 | |||||
| GDKK-50 | 50 | 34 | 39 | 42 | 46 | 20.5 | 9.25 | ||
| GDKK-56 | 56 | 40 | 48 | 52 | |||||
| GDKK-63 | 63 | 47 | 55 | 59 | |||||
| GDKK-65 | 65 | 49 | 57 | 61 | |||||
| GDKK-70 | 70 | 54 | 62 | 66 | |||||
| GDKK-75 | 75 | 59 | 67 | 71 | |||||
| GDKK-80 | 80 | 62 | 43 | 72 | 76 | 22.5 | 10.25 | ||
| GDKK-85 | 85 | 67 | 77 | 81 | |||||
| Gdkk-90 | 90 | 72 | 82 | 86 | |||||
| GDKK-95 | 95 | 77 | 87 | 91 | |||||
| Gdkk-100 | 100 | 82 | 92 | 96 | 10 | ||||
| GDKK-110 | 110 | 92 | 102 | 106 | |||||
| GDKK-115 | 115 | 97 | 107 | 111 | |||||
| GDKK-120 | 120 | 102 | 112 | 116 |

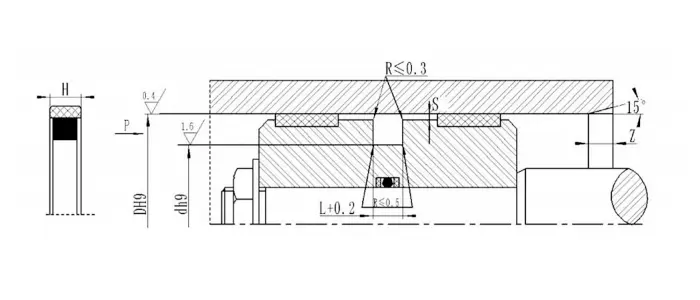

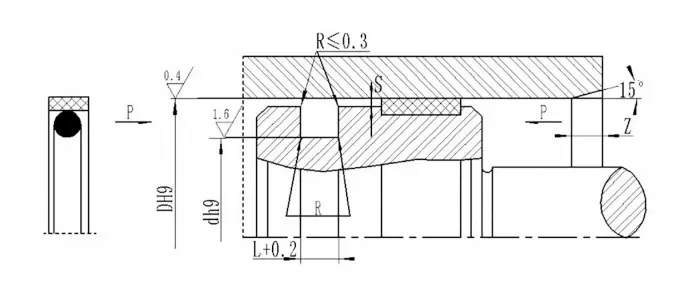

| Диафрагма ауқымы D H9 |
Диаметрі DH9 |
Ойық ені L+0.2 |
Дөңгелектелген бұрыштар Rmax |
Радиалды тазарту Шымма |
Бөлігі Zмин |
O-сақиналық сым диаметрі dO |
| 14 ~ 22.9 | D-5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 23 ~ 49.9 | D-6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 50 ~ 119.9 | D-10.0 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 120 ~ 1500 | D-13.0 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| ЕСКЕРТПЕ: Цилиндрдің диаметрі үшін ≤30mm, ашық ойық ұсынылады. | ||||||
| D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
| 30 | 20.5 | 4.3 | 4.5 | 95 | 80 | 7.3 | 7.5 | 224 | 202 | 10.8 | 11 | 800 | 785 | 12.7 | 13 | |||
| 31.5 | 22 | 4.3 | 4.5 | 100 | 85 | 7.3 | 7.5 | 225 | 203 | 10.8 | 11 | 900 | 870 | 24.5 | 25 | |||
| 32 | 22.5 | 4.3 | 4.5 | 108 | 92 | 7.3 | 7.5 | 230 | 208 | 10.8 | 11 | 930 | 890 | 19 | 20 | |||
| 35 | 25.5 | 4.3 | 4.5 | 110 | 94 | 7.3 | 7.5 | 240 | 218 | 10.8 | 11 | 935 | 920 | 12.7 | 13 | |||
| 35.5 | 26 | 4.3 | 4.5 | 112 | 96 | 7.3 | 7.5 | 250 | 228 | 10.8 | 11 | 950 | 925 | 17.7 | 18 | |||
| 40 | 30 | 4.3 | 4.5 | 120 | 104 | 7.3 | 7.5 | 260 | 236 | 11.7 | 12 | 1000 | 960 | 19.7 | 20 | |||
| 45 | 35 | 4.3 | 4.5 | 125 | 109 | 7.3 | 7.5 | 270 | 246 | 11.7 | 12 | 1060 | 1020 | 19.7 | 20 | |||
| 50 | 40 | 4.3 | 4.5 | 130 | 114 | 7.3 | 7.5 | 280 | 256 | 11.7 | 12 | 1120 | 1080 | 19.7 | 20 | |||
| 55 | 45 | 4.3 | 4.5 | 140 | 124 | 7.3 | 7.5 | 290 | 266 | 11.7 | 12 | 1150 | 1110 | 19.7 | 20 | |||
| 56 | 46 | 4.3 | 4.5 | 145 | 129 | 7.3 | 7.5 | 300 | 276 | 11.7 | 12 | 1180 | 1130 | 19.7 | 20 | |||
| 60 | 50 | 4.3 | 4.5 | 150 | 134 | 7.3 | 7.5 | 310 | 286 | 11.7 | 12 | 1210 | 1170 | 19.7 | 20 | |||
| 63 | 48 | 7.3 | 7.5 | 155 | 139 | 7.3 | 7.5 | 320 | 296 | 11.7 | 12 | 1250 | 1210 | 19 | 20 | |||
| 65 | 50 | 7.3 | 7.5 | 160 | 144 | 7.3 | 7.5 | 330 | 308 | 9.75 | 10 | 1260 | 1220 | 19.7 | 20 | |||
| 69 | 54 | 7.3 | 7.5 | 170 | 148 | 10.8 | 11 | 360 | 336 | 11.7 | 12 | 1400 | 1350 | 19.7 | 20 | |||
| 70 | 55 | 7.3 | 7.5 | 180 | 158 | 10.8 | 11 | 485 | 455 | 14.8 | 15 | 1500 | 1460 | 19.7 | 20 | |||
| 71 | 56 | 7.3 | 7.5 | 190 | 168 | 10.8 | 11 | 500 | 470 | 14.8 | 15 | 1650 | 1600 | 24 | 25 | |||
| 75 | 60 | 7.3 | 7.5 | 200 | 178 | 10.8 | 11 | 550 | 515 | 17.2 | 17.5 |
|
|
|
|
|||
| 80 | 65 | 7.3 | 7.5 | 204 | 182 | 10.8 | 11 | 600 | 570 | 14.8 | 15 |
|
|
|
|
|||
| 85 | 70 | 7.3 | 7.5 | 210 | 188 | 10.8 | 11 | 650 | 620 | 14.8 | 15 |
|
|
|
|
|||
| 90 | 75 | 7.3 | 7.5 | 220 | 198 | 10.8 | 11 | 720 | 690 | 14.8 | 15 |
|
|
|
|
| Тапсырыс беру мысалы: rc66-d * d * l-ptfe3-r01 (сыртқы диаметрі * ішкі диаметрі * ішкі диаметрі * ойық ені) PTFE3, R01- Материалдық код | ||||||||||||||||||
| D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
| 15 | 10 | 2 | 32 | 24.8 | 4 | 55 | 45 | 5 | 80 | 66 | 6.5 | 125 | 111.2 | 7.5 | ||||
| 16 | 11 | 2 | 35 | 26.5 | 4 | 55 | 46.5 | 4 | 80 | 66.2 | 7.5 | 125 | 114 | 4 | ||||
| 18 | 13 | 2 | 35 | 27.5 | 3 | 56 | 46 | 5 | 80 | 70 | 4 | 130 | 116 | 6.5 | ||||
| 20 | 12.8 | 4 | 35 | 27.8 | 4 | 56 | 47.5 | 4 | 90 | 76 | 6.5 | 140 | 126 | 6.5 | ||||
| 20 | 14 | 3 | 36 | 28.5 | 3 | 60 | 50 | 4 | 90 | 76.2 | 7.5 | 140 | 126.2 | 7.5 | ||||
| 20 | 15 | 2 | 36 | 28.8 | 4 | 60 | 50 | 5 | 90 | 80 | 4 | 160 | 146 | 6.5 | ||||
| 25 | 17.8 | 4 | 40 | 30 | 5 | 60 | 51.5 | 4 | 100 | 86 | 6.5 | 180 | 160 | 10 | ||||
| 25 | 19 | 3 | 40 | 31.5 | 4 | 63 | 49 | 6.5 | 100 | 86.2 | 7.5 | 180 | 165 | 6 | ||||
| 25 | 20 | 2 | 40 | 32.5 | 3 | 63 | 53 | 4 | 100 | 89 | 4 | 200 | 180 | 10 | ||||
| 28 | 20.5 | 3 | 45 | 35 | 5 | 63 | 53 | 5 | 110 | 96 | 6.5 | 200 | 185 | 6 | ||||
| 28 | 20.8 | 4 | 45 | 36.5 | 4 | 65 | 51 | 6.5 | 110 | 96.2 | 7.5 | 250 | 230 | 10 | ||||
| 30 | 21.5 | 4 | 45 | 37.5 | 3 | 65 | 55 | 4 | 110 | 99 | 4 | 280 | 260 | 10 | ||||
| 30 | 22.5 | 3 | 50 | 40 | 4 | 65 | 55 | 5 | 120 | 106 | 6.5 | 320 | 300 | 10 | ||||
| 30 | 22.8 | 4 | 50 | 40 | 5 | 70 | 56 | 6.5 | 120 | 106.2 | 7.5 |
|
|
|
||||
| 32 | 23.5 | 4 | 50 | 41.5 | 4 | 70 | 60 | 4 | 120 | 109 | 4 |
|
|
|
||||
| 32 | 24.5 | 3 | 55 | 45 | 4 | 70 | 60 | 5 | 125 | 111 | 6.5 |
|
|
|
||||
| ЕСКЕРТПЕ: Өлшемдер осы кестеде тізімделмеген, бізге хабарласыңыз. | ||||||||||||||||||
| DH9 | D H9 | L+0.2 | Z | R |
|
DH9 | D H9 | L+0.2 | Z | R |
| 50.0 | 36.0 | 9.0 | 5.0 | 0.3 | 115.0 | 100.0 | 12.5 | 5.0 | 0.5 | |
| 55.0 | 41.0 | 9.0 | 5.0 | 0.3 | 120.0 | 105.0 | 12.5 | 5.0 | 0.5 | |
| 60.0 | 46.0 | 9.0 | 5.0 | 0.3 | 125.0 | 102.0 | 16.0 | 6.5 | 0.6 | |
| 63.0 | 48.0 | 11.0 | 5.0 | 0.5 | 130.0 | 107.0 | 16.0 | 6.5 | 0.6 | |
| 65.0 | 50.0 | 11.0 | 5.0 | 0.5 | 135.0 | 112.0 | 16.0 | 6.5 | 0.6 | |
| 70.0 | 55.0 | 11.0 | 5.0 | 0.5 | 140.0 | 117.0 | 16.0 | 6.5 | 0.6 | |
| 75.0 | 60.0 | 11.0 | 5.0 | 0.5 | 145.0 | 122.0 | 16.0 | 6.5 | 0.6 | |
| 80.0 | 65.0 | 11.0 | 5.0 | 0.5 | 150.0 | 127.0 | 16.0 | 6.5 | 0.6 | |
| 85.0 | 70.0 | 11.0 | 5.0 | 0.5 | 155.0 | 132.0 | 16.0 | 6.5 | 0.6 | |
| 90.0 | 75.0 | 11.0 | 5.0 | 0.5 | 160.0 | 137.0 | 16.0 | 6.5 | 0.6 | |
| 95.0 | 80.0 | 12.5 | 5.0 | 0.5 | 165.0 | 142.0 | 16.0 | 6.5 | 0.6 | |
| 100.0 | 85.0 | 12.5 | 5.0 | 0.5 | 170.0 | 147.0 | 16.0 | 6.5 | 0.6 | |
| 105.0 | 90.0 | 12.5 | 5.0 | 0.5 | 180.0 | 157.0 | 16.0 | 6.5 | 0.6 | |
| 110.0 | 95.0 | 12.5 | 5.0 | 0.5 |
|
|
|
|
|
| Ерекшеліктер мен өлшемдер | ||||||||||
| Цилиндрдің диаметрі | Төменгі диаметрі | Базалық диаметр | Ені | Нұсқаулық мин |
|
Цилиндрдің диаметрі | Төменгі диаметрі | Базалық диаметр | Ені | Нұсқаулық мин |
| DH9 | D H9 | D 1 | L | Z | DH9 | D H9 | D 1 | L | Z | |
| 100 | 80 | 99 | 21.2 | 6 | 150 | 120 | 148.5 | 29 | 7.5 | |
| 110 | 90 | 109 | 21.2 | 6 | 160 | 130 | 158.5 | 29 | 7.5 | |
| 120 | 95 | 119 | 25.3 | 7.5 | 180 | 150 | 178.5 | 31.5 | 7.5 | |
| 140 | 115 | 139 | 25.8 | 7.5 | 200 | 170 | 198.5 | 33.5 | 7.5 | |
| Тапсырыс беру мысалы AQ0800 80 × 60 × 64,5 × 64.5 × 6.3 (d × d) ptfe3-r01 ptfe3 r01-Материалдық коды | ||||||||||||||||
| Өнім нөмірі | D | d | L+0.2 | RМамаx |
|
Өнім нөмірі | D | d | L+0.2 | RМамаx |
|
Өнім нөмірі | D | d | L+0.2 | RМамаx |
| AQ0160 | 16 | 5 | 4.2 | 0.8 | AQ0800L | 80 | 64.5 | 6.3 | 1.2 | AQ1500 | 150 | 129 | 8.1 | 1.6 | ||
| Қосу0180 | 18 | 7 | 42 | 0.8 | Aq0800 | 80 | 59 | 8.1 | 1.6 | AQ1600 | 160 | 139 | 8.1 | 1.6 | ||
| Aq0200 | 20 | 9 | 4.2 | 0.8 | AQ0850L | 85 | 69.5 | 6.3 | 1.2 | AQ1700 | 170 | 149 | 8.1 | 1.6 | ||
| Aq0220 | 22 | 11 | 4.2 | 0.8 | AQ0850 | 85 | 64 | 8.1 | 1.6 | AQ1800 | 180 | 159 | 8.1 | 1.6 | ||
| AQ0250 | 25 | 14 | 4.2 | 0.8 | AW0900L | 90 | 74.5 | 6.3 | 1.2 | AQ1900 | 190 | 169 | 8.1 | 1.6 | ||
| Aq0280 | 28 | 17 | 4.2 | 0.8 | Aq0900 | 90 | 69 | 8.1 | 1.6 | AQ2000 | 200 | 179 | 8.1 | 1.6 | ||
| Aq0300 | 30 | 19 | 4.2 | 0.8 | AQ0950L | 95 | 79.5 | 6.3 | 1.2 | AQ2100 | 210 | 189 | 8.1 | 1.6 | ||
| Aq0320 | 32 | 21 | 4.2 | 0.8 | Aq0950 | 95 | 74 | 8.1 | 1.6 | AQ2200 | 220 | 199 | 8.1 | 1.6 | ||
| Aq0350 | 35 | 24 | 4.2 | 0.8 | AQ1000L | 100 | 84.5 | 6.3 | 1.2 | AQ2300 | 230 | 209 | 8.1 | 1.6 | ||
| Aq0400 | 40 | 29 | 4.2 | 0.8 | AQ1000 | 100 | 79 | 8.1 | 1.6 | Aq2400 | 240 | 219 | 8.1 | 1.6 | ||
| Тапсырыс беру мысалы AQF0800 80 × 83 (d × d) ptfe3-r01 материалдық коды | ||||||||||||||||
| Өнім нөмірі |
D Н9 |
d Н9 |
L+0.2 | RМамаx |
|
Өнім нөмірі |
D Н9 |
d Н9 |
L+0.2 | RМамаx |
|
Өнім нөмірі |
D Н9 |
d Н9 |
L+0.2 | RМамаx |
| Aqf0400 | 40 | 30 | 6.3 | 1.2 | Aqf01150 | 115 | 102 | 8.3 | 1.6 | Aqf3200 | 320 | 302 | 12.3 | 3 | ||
| Aqf0420 | 42 | 32 | 6.3 | 1.2 | Aqf01200 | 120 | 107 | 8.3 | 1.6 | Aqf3500 | 350 | 332 | 12.3 | 3 | ||
| Aqf0450 | 45 | 35 | 6.3 | 1.2 | Aqf01250 | 125 | 112 | 8.3 | 1.6 | Aqf4000 | 400 | 382 | 12.3 | 3 | ||
| Aqf0480 | 48 | 38 | 6.3 | 1.2 | Aqf01300 | 130 | 117 | 8.3 | 1.6 | Aqf4200 | 420 | 402 | 12.3 | 3 | ||
| Aqf0500 | 50 | 40 | 6.3 | 1.2 | Aqf1350 | 135 | 117 | 12.3 | 3 | Aqf4500 | 450 | 432 | 12.3 | 3 | ||
| Aqf0520 | 52 | 42 | 6.3 | 1.2 | Aqf1400 | 140 | 122 | 12.3 | 3 | Aqf4800 | 480 | 449 | 16.3 | 3 | ||
| Aqf0550 | 55 | 45 | 6.3 | 1.2 | Aqf1500 | 150 | 132 | 12.3 | 3 | Aqf5000 | 500 | 469 | 16.3 | 3 | ||
| Aqf0600 | 60 | 50 | 6.3 | 1.2 | Aqf1600 | 160 | 142 | 12.3 | 3 | Aqf6000 | 600 | 569 | 16.3 | 3 | ||
| Aqf0630 | 63 | 53 | 6.3 | 1.2 | Aqf1700 | 170 | 152 | 12.3 | 3 | Aqf7000 | 700 | 669 | 16.3 | 3 | ||
| D | d | L | D1 |
|
D | d | L | D1 |
|
D | d | L | D1 |
| 20 | 12.5 | 3.2 | 19.7 | 63 | 50 | 6.3 | 62.6 | 100 | 79 | 8.1 | 99.5 | ||
| 25 | 17.5 | 3.2 | 24.7 | 65 | 52 | 6.3 | 64.6 | 105 | 84.5 | 6.3 | 104.6 | ||
| 25 | 14 | 4.2 | 24.7 | 70 | 59 | 4.2 | 69.7 | 105 | 89.5 | 6.3 | 104.6 | ||
| 32 | 24.5 | 3.2 | 31.7 | 70 | 54.5 | 6.3 | 69.6 | 110 | 89 | 8.1 | 109.5 | ||
| 32 | 21 | 4.2 | 31.7 | 70 | 57 | 6.3 | 69.6 | 115 | 94 | 8.1 | 114.5 | ||
| 40 | 32.5 | 3.2 | 39.7 | 75 | 59.5 | 6.3 | 74.6 | 120 | 99 | 8.1 | 119.5 | ||
| 40 | 29 | 4.2 | 39.7 | 75 | 62 | 6.3 | 74.6 | 125 | 109.5 | 6.3 | 124.6 | ||
| 45 | 34 | 4.2 | 44.7 | 80 | 69 | 4.2 | 79.7 | 125 | 104 | 8.1 | 124.5 | ||
| 45 | 32 | 6.3 | 44.6 | 80 | 64.5 | 6.3 | 79.6 | 140 | 119 | 8.1 | 139.5 | ||
| 50 | 39 | 4.2 | 49.7 | 85 | 71.5 | 6.3 | 84.6 | 160 | 139 | 8.1 | 159.5 | ||
| 50 | 34.5 | 6.3 | 49.6 | 90 | 74.5 | 6.3 | 89.6 | 200 | 179 | 8.1 | 199.5 |

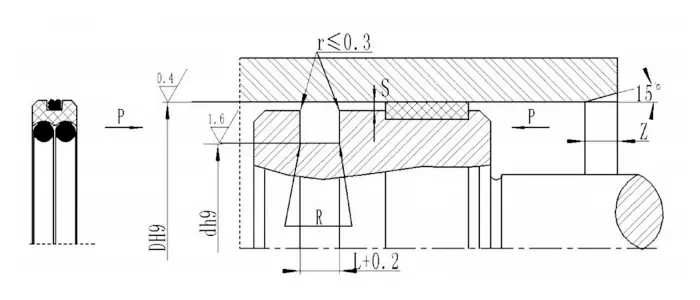

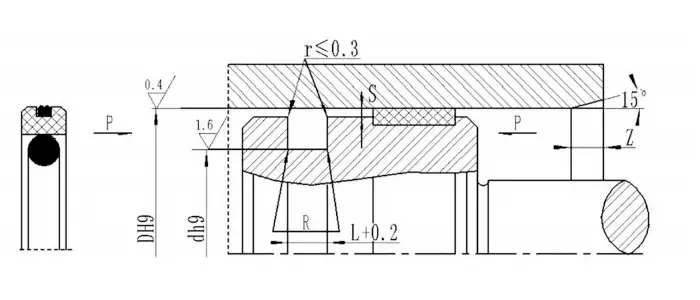

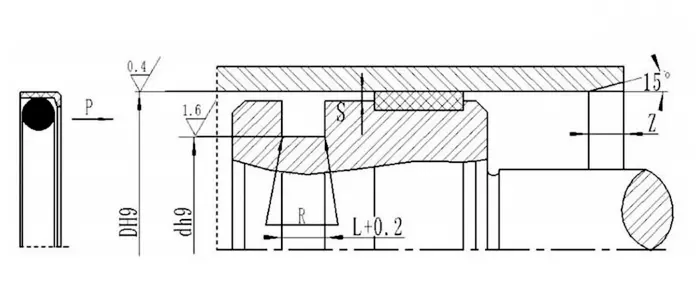

| Диафрагма ауқымы D H9 |
Диаметрі D H9 |
Ойық ені L+0.2 |
Радиалды тазарту Smax | Дөңгелектелген бұрыштар Rmax |
Бөлігі Z |
O-сақиналық сым диаметрі | |||
| Стандартты түрі RPW |
Жеңіл жүк Rpw-q |
Ауыр жүктеме Rp5.ww-z |
0 ~ 20MPA | 20-40MPA | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | D-15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330 ~ 669.9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330-669.9 | 670 ~ 999.9 | 133 ~ 329.9 | D-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| ЕСКЕРТПЕ: 1. Диаметрі ≤ 30 мм тесік үшін ашық ойықты пайдалану ұсынылады. | |||||||||
| 2. Қысым үшін> 40МПА үшін пломбаның түбірлік аймағы H8 / F8 төзімділігін пайдаланады. | |||||||||
|
|
|||||||||||||
| Тапсырыс нөмірі | DH8 | DH9 | L + 0.2 |
|
Тапсырыс нөмірі | DH8 | DH9 | L + 0.2 |
|
Тапсырыс нөмірі | DH8 | DH9 | L + 0.2 |
| TDA0400 | 40 | 32 | 7.5 | TDA1150 | 115 | 100 | 13 | TDA2800 | 280 | 260 | 17 | ||
| TDA0450 | 45 | 37 | 7.5 | TDA1200 | 120 | 105 | 13 | Tda3000 | 300 | 280 | 17 | ||
| TDA0500 | 50 | 42 | 7.5 | TDA1250 | 125 | 110 | 13 | TDA3200 | 320 | 300 | 17 | ||
| TDA0550 | 55 | 45 | 7.5 | TDA1300 | 130 | 115 | 13 | TDA3500 | 350 | 320 | 21 | ||
| TDA0600 | 60 | 45 | 13 | TDA1400 | 140 | 120 | 13 | TDA3700 | 370 | 345 | 17 | ||
| TDA0630 | 63 | 53 | 8.5 | TDA1450 | 145 | 125 | 13 | TDA3800 | 380 | 350 | 21 | ||
| TDA0630A | 63 | 48 | 13 | TDA1500 | 150 | 130 | 13 | TDA3900 | 390 | 360 | 21 | ||
| TDA0650 | 65 | 50 | 8.5 | TDA1600 | 160 | 140 | 13 | TDA4100 | 410 | 380 | 21 | ||
| TDA0650A | 65 | 50 | 13 | TDA1600A | 160 | 140 | 17 | TDA4300 | 430 | 400 | 21 | ||
| TDA0700 | 70 | 55 | 13 | TDA1700 | 170 | 150 | 17 | TDA4500 | 450 | 420 | 21 | ||
| TDA0750 | 75 | 60 | 13 | TDA1800 | 180 | 160 | 17 | TDA4800 | 480 | 450 | 21 | ||
| TDA0800 | 80 | 65 | 13 | TDA1900 | 190 | 170 | 17 | TDA5000 | 500 | 475 | 17 | ||
| TDA0850 | 85 | 70 | 13 | TDA2000 | 200 | 180 | 17 | TDA5100 | 510 | 480 | 21 | ||
| TDA0900 | 90 | 75 | 13 | TDA2100 | 210 | 190 | 17 | TDA5900 | 590 | 560 | 21 | ||
| TDA0950 | 95 | 80 | 13 | TDA2200 | 220 | 200 | 17 | TDA6000 | 600 | 570 | 21 | ||
| TDA1000 | 100 | 85 | 13 | TDA2250 | 225 | 205 | 17 | TDA6700 | 670 | 640 | 21 | ||
| TDA1100 | 110 | 95 | 13 | TDA2500 | 250 | 230 | 17 |
|
|
|
|
||
| ЕСКЕРТПЕ: Егер талап етілетін сипаттамалар осы кестеде болмаса, бізге хабарласыңыз. | |||||||||||||

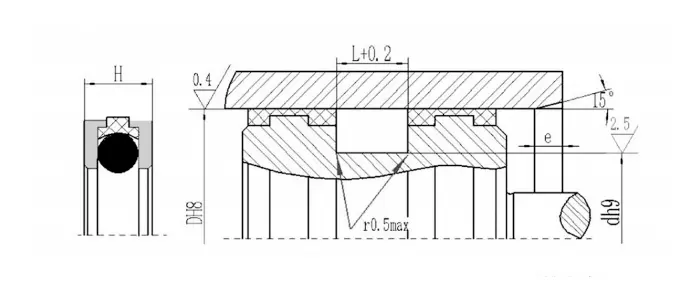

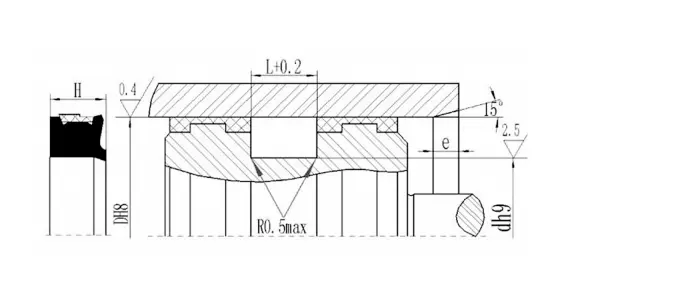

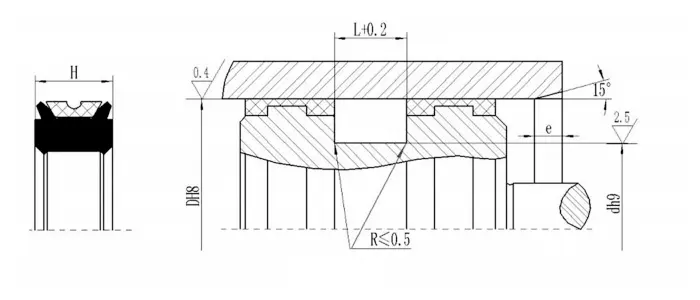

| Орнату өлшемдері |
|
|
|
|
|
|
|
|
|
|
|
Түймесінің ұзындығы | |||||
| Цилиндр диаметрі | Диаметрі Groove Diamerdh9 | Ұшқыштың ені L + 0.2 | Мөрдің биіктігі Н |
|
|
Цилиндрдің диаметрі | Түймесінің ұзындығы е≥ | ||||||||||
| 40-120 | D-10 | 16 | 15 |
|
|
40-124 | 7 | ||||||||||
| 121-300 | D-12 | 16 | 15 |
|
|
125-299 | 10 | ||||||||||
| 301-380 | D-14 | 16 | 15 |
|
|
300-630 | 15 | ||||||||||
| > 380 | D-16 | 16 | 15 |
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
||||||||||
| Тапсырыс нөмірі | DH8 | DH9 | L+0.2 |
|
Тапсырыс нөмірі | DH8 | DH9 | L+0.2 |
|
Тапсырыс нөмірі | DH8 | DH9 | L+0.2 | ||||
| Tdma0400 | 40 | 30 | 16 | TDMA1150 | 115 | 105 | 16 | TDMA2500 | 250 | 238 | 16 | ||||||
| TDMA0450 | 45 | 35 | 16 | TDMA1200 | 120 | 110 | 16 | TDMA2800 | 280 | 268 | 16 | ||||||
| Tdma0500 | 50 | 40 | 16 | TDMA1250 | 125 | 113 | 16 | TDMA3000 | 300 | 288 | 16 | ||||||
| TDMA0550 | 55 | 45 | 16 | TDMA1300 | 130 | 118 | 16 | TDMA3200 | 320 | 306 | 16 | ||||||
| Tdma0560 | 56 | 46 | 16 | TDMA1350 | 135 | 123 | 16 | TDMA3500 | 350 | 336 | 16 | ||||||
| Tdma0600 | 60 | 50 | 16 | TDMA1400 | 140 | 128 | 16 | TDMA3800 | 380 | 366 | 16 | ||||||
| TDMA0630 | 63 | 53 | 16 | TDMA1500 | 150 | 138 | 16 | Tdma4000 | 400 | 384 | 16 | ||||||
| TDMA0650 | 65 | 55 | 16 | TDMA1600 | 160 | 148 | 16 | TDMA4200 | 420 | 404 | 16 | ||||||
| TDMA0700 | 70 | 60 | 16 | TDMA1700 | 170 | 158 | 16 | TDMA4500 | 450 | 434 | 16 | ||||||
| Tdma0750 | 75 | 65 | 16 | TDMA1800 | 180 | 168 | 16 | TDMA4800 | 480 | 464 | 16 | ||||||
| TDMA0800 | 80 | 70 | 16 | TDMA1900 | 190 | 178 | 16 | TDMA5000 | 500 | 484 | 16 | ||||||
| TDMA0850 | 85 | 75 | 16 | Tdma2000 | 200 | 188 | 16 | Tdma5600 | 560 | 544 | 16 | ||||||
| Tdma0900 | 90 | 80 | 16 | TDMA2100 | 210 | 198 | 16 | Tdma6000 | 600 | 584 | 16 | ||||||
| Tdma1000 | 100 | 90 | 16 | TDMA2200 | 220 | 208 | 16 | Tdma6300 | 630 | 614 | 16 | ||||||
| TDMA1100 | 110 | 100 | 16 | TDMA2250 | 225 | 213 | 16 |
|
|
|
|
||||||
| ЕСКЕРТПЕ: Қажетті техникалық сипаттамалар осы кестеде емес, сонымен қатар өндіріледі. Бізге хабарласыңыз. | |||||||||||||||||

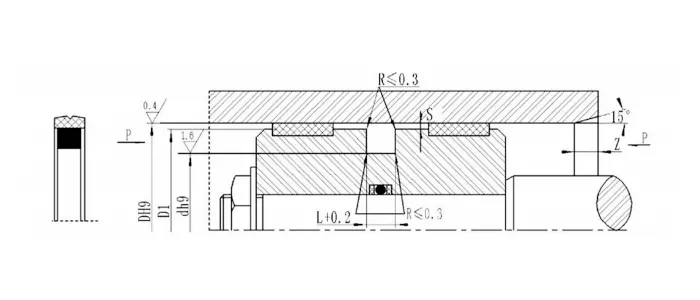

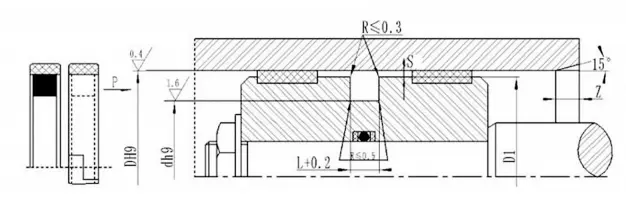

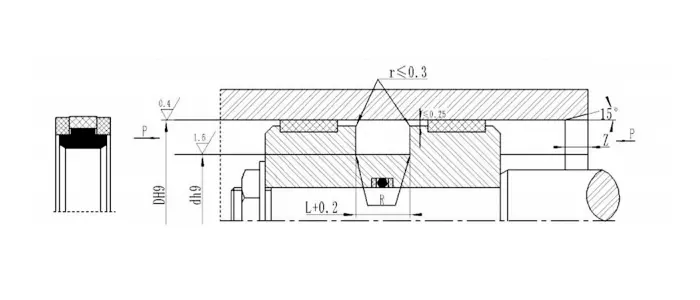

| Орнату өлшемдері |
|
|
|
|
|
|
Түймесінің ұзындығы | |||||||
|
|
|
|
|
Цилиндрдің диаметрі | Түймесінің ұзындығы е≥ | |||||||||
|
|
|
|
|
|
<99 | 7 | ||||||||
| Цилиндрдің диаметрі DH8 | Диаметрі Groove DH9 | Ұшқыштың ені Өшпін+0.2 | Мөрдің биіктігі Н |
|
100-199 | 10 | ||||||||
| <96 | D-16.8 | 8 | 7.5 |
|
||||||||||
| 96-190 | D-20 | 10 | 9.5 |
|
200-309 | 12 | ||||||||
| 191-380 | D-28 | 13 | 12.5 |
|
310-559 | 15 | ||||||||
| > 380 | D-36 | 20 | 19.5 |
|
> 599 | 18 | ||||||||
|
|
|
|
|
|
|
|
||||||||
| Тапсырыс нөмірі | D H8 | D H9 | L+0.2 |
|
Тапсырыс нөмірі | D H8 | D H9 | L+0.2 |
|
Тапсырыс нөмірі | D H8 | D H9 | L+0.2 | |
| Ggda0400 | 40 | 23.2 | 8 | Ggda1050 | 105 | 85 | 10 | Ggda2500 | 250 | 222 | 13 | |||
| Ggda0450 | 45 | 28.2 | 8 | Ggda1100 | 110 | 90 | 10 | Ggda2800 | 280 | 252 | 13 | |||
| Ggda0500 | 50 | 33.2 | 8 | Ggda1150 | 115 | 95 | 10 | Ggda3000 | 300 | 272 | 13 | |||
| Ggda0550 | 55 | 38.2 | 8 | Ggda1200 | 120 | 100 | 10 | Ggda3200 | 320 | 292 | 13 | |||
| Ggda0560 | 56 | 39.2 | 8 | Ggda1250 | 125 | 105 | 10 | Ggda3500 | 350 | 322 | 13 | |||
| Ggda0600 | 60 | 43.2 | 8 | Ggda1300 | 130 | 110 | 10 | Ggda3800 | 380 | 352 | 13 | |||
| Ggda0630 | 63 | 46.2 | 8 | Ggda1350 | 135 | 115 | 10 | Ggda4000 | 400 | 364 | 20 | |||
| Ggda0650 | 65 | 48.2 | 8 | Ggda1400 | 140 | 120 | 10 | Ggda4200 | 420 | 384 | 20 | |||
| Ggda0700 | 70 | 53.2 | 8 | Ggda1500 | 150 | 130 | 10 | Ggda4500 | 450 | 414 | 20 | |||
| Ggda0750 | 75 | 58.2 | 8 | Ggda1600 | 160 | 140 | 10 | Ggda4800 | 480 | 444 | 20 | |||
| Ggda0800 | 80 | 63.2 | 8 | Ggda1700 | 170 | 150 | 10 | Ggda5000 | 500 | 464 | 20 | |||
| Ggda0850 | 85 | 68.2 | 8 | Ggda1800 | 180 | 160 | 10 | Ggda5600 | 560 | 524 | 20 | |||
| Ggda0900 | 90 | 73.2 | 8 | Ggda1900 | 190 | 170 | 10 | Ggda6000 | 600 | 564 | 20 | |||
| Ggda0950 | 95 | 78.2 | 8 | Ggda2000 | 200 | 172 | 13 | Ggda6300 | 630 | 594 | 20 | |||
| Ggda1000 | 100 | 80 | 10 | Ggda2200 | 220 | 192 | 13 |
|
|
|
|
|||
| ЕСКЕРТПЕ: Қажетті техникалық сипаттамалар осы кестеде емес, сонымен қатар өндіріледі. Бізге хабарласыңыз. Қол жетімді максималды өнім - 1600 мм. | ||||||||||||||
| Экструзиясы бар |
|
|
|
|
|
|
|
|
|
|
|
||
| Қысым MPA | Экструзия Gap Smax |
|
|
|
|||||||||
| Цилиндр диаметрі D≤60mm | Цилиндр диаметрі D> 60 мм |
|
|
|
|||||||||
| ≤5 | 0.4 | 0.5 |
|
|
|
||||||||
| ≤10 | 0.3 | 0.5 |
|
|
|
||||||||
| ≤20 | 0.2 | 0.3 |
|
|
|
||||||||
| ≤30 | 0.15 | 0.2 |
|
|
|
||||||||
| ≤40 | 0.1 | 0.15 |
|
|
|
||||||||
| Көлемді диаграмма | |||||||||||||
| Өнім нөмірі | D | d | H | L | D1 |
|
Өнім нөмірі | D | d | H | L | D1 | |
| RCUP30 * 15 * 9.5 | 30 | 15 | 9.5 | 10.5 | 18 | RCUP40 * 32 * 5.5 | 40 | 32 | 5.5 | 6.5 | 35 | ||
| RCUP30 * 15 * 10 | 30 | 15 | 10 | 11 | 19 | RCUP40 * 32 * 8 | 40 | 32 | 8 | 9 | 35 | ||
| RCUP30 * 20 * 8 | 30 | 20 | 8 | 9 | 24 | Rcup40 * 33 * 8 | 40 | 33 | 8 | 9 | 36 | ||
| RCUP30 * 22 * 6.5 | 30 | 22 | 6.5 | 7 | 25 | RCUP45 * 30 * 10 | 45 | 30 | 10 | 11 | 35 | ||
| RCUP35 * 20 * 10 | 35 | 20 | 10 | 11 | 25 | RCUP50 * 30 * 12 | 50 | 30 | 12 | 13 | 35 | ||
| RCUP35 * 25 * 8 | 35 | 25 | 8 | 9 | 29 | RCUP50 * 32 * 10 | 50 | 32 | 10 | 11 | 35 | ||
| RCUP35 * 27 * 10 | 35 | 27 | 10 | 11 | 30 | RCUP50 * 35 * 8.5 | 50 | 35 | 8.5 | 9.5 | 40 | ||
| RCUP40 * 25 * 10 | 40 | 25 | 10 | 11 | 30 | RCUP50 * 35 * 10 | 50 | 35 | 10 | 11 | 40 | ||
| RCUP40 * 30 * 6.5 | 40 | 30 | 6.5 | 7.5 | 34 | RCUP50 * 40 * 5 | 50 | 40 | 5 | 5.5 | 44 | ||
| RCUP40 * 30 * 10 | 40 | 30 | 10 | 11 | 34 | RCUP50 * 40 * 8 | 50 | 40 | 8 | 9 | 43 | ||

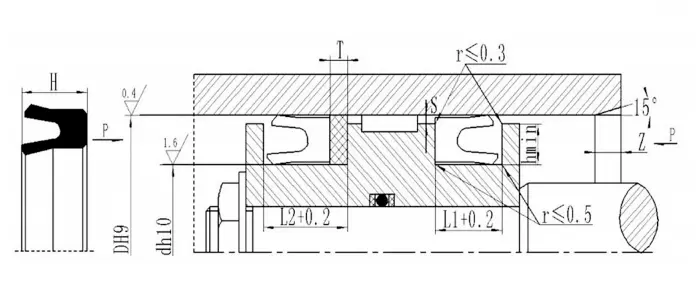

| Өнім нөмірі | D | d | H | L1 | L2 | T |
|
Өнім нөмірі | D | d | H | L1 | L2 | T |
| Yxd11 * 5 * 8 | 11 | 5 | 8 | 9 | 10.5 | 1.5 | Yxd55 * 47 * 10 | 55 | 47 | 10 | 12 | 13.5 | 1.5 | |
| Yxd12 * 6 * 8 | 12 | 6 | 8 | 9 | 10.5 | 1.5 | Yxd56 * 48 * 10 | 56 | 48 | 10 | 12 | 13.5 | 1.5 | |
| Yxd14 * 8 * 8 | 14 | 8 | 8 | 9 | 10.5 | 1.5 | Yxd60 * 48 * 14 | 60 | 48 | 14 | 16 | 18 | 2 | |
| Yxd16 * 10 * 8 | 16 | 10 | 8 | 9 | 10.5 | 1.5 | Yxd63 * 51 * 14 | 63 | 51 | 14 | 16 | 18 | 2 | |
| Yxd18 * 12 * 8 | 18 | 12 | 8 | 9 | 10.5 | 1.5 | Yxd65 * 53 * 14 | 65 | 53 | 14 | 16 | 18 | 2 | |
| Yxd20 * 14 * 8 | 20 | 14 | 8 | 9 | 10.5 | 1.5 | Yxd70 * 58 * 14 | 70 | 58 | 14 | 16 | 18 | 2 | |
| Yxd22 * 16 * 8 | 22 | 16 | 8 | 9 | 10.5 | 1.5 | Yxd75 * 63 * 14 | 75 | 63 | 14 | 16 | 18 | 2 | |
| Yxd24 * 18 * 8 | 24 | 18 | 8 | 9 | 10.5 | 1.5 | Yxd78 * 66 * 14 | 78 | 66 | 14 | 16 | 18 | 2 | |
| Yxd25 * 19 * 8 | 25 | 19 | 8 | 9 | 10.5 | 1.5 | Yxd80 * 68 * 14 | 80 | 68 | 14 | 16 | 18 | 2 | |
| Yxd28 * 22 * 8 | 28 | 22 | 8 | 9 | 10.5 | 1.5 | Yxd85 * 73 * 14 | 85 | 73 | 14 | 16 | 18 | 2 | |
| Yxd30 * 22 * 10 | 30 | 22 | 10 | 12 | 13.5 | 1.5 | Yxd90 * 78 * 14 | 90 | 78 | 14 | 16 | 18 | 2 | |
| Yxd32 * 24 * 10 | 32 | 24 | 10 | 12 | 13.5 | 1.5 | Yxd95 * 83 * 14 | 95 | 83 | 14 | 16 | 18 | 2 | |
| Yxd35 * 27 * 10 | 35 | 27 | 10 | 12 | 13.5 | 1.5 | Yxd100 * 88 * 14 | 100 | 88 | 14 | 16 | 18 | 2 |
Мекенжай
№1 Рухен жолы, донглинг Индустриалды парк, Ченьян ауданы, Цендао қаласы, Шандонг провинциясы, Қытай
Тел
Электрондық пошта
