Кәсіби пломбалаушыларды жеткізуші ретінде RUOCHEN COLLSS іске қосқан RCA шаң дақылдарының сериялары ретінде RUOCHEN COLLSS іске қосқан RCA конструкциялары, индустриалды өрістің шаңның алдын-алу, қысымға төзімділігі мен экологиялық бейімделуі үшін толығымен жабылған.
Техникалық дизайн бойынша шаң тығыздағышы пломбалар сериялы өнімдер икемділікке бағытталған. Негізгі тығыздағыштар (мысалы, RCA101 / 104/105), олар стандартты ғарымдармен үйлеседі, олар стандартты ғарыштық сызықтармен үйлеседі және ықшам ғарыш сценарийлеріне сәйкес келеді; Сондай-ақ, интеграцияланған анти-экструзияға қарсы қаңқалары бар модельдер бар (мысалы, RCA103/106), бұл осьтік ашық ішек дизайны (ISO 6195-B) арқылы динамикалық тұрақтылықты арттырады. Арнайы жұмыс жағдайлары үшін RCA107 30 ° ілмегін орнатуды қолдайды және империялық және метрикалық жабдықтармен үйлеседі, ал RCA108, ал RCA108 трансформация құнын едәуір төмендете отырып, ескі цилиндрлердің техникалық қызмет көрсету процесін жеңілдетеді.
Өнімділікті оңтайландыру тұрғысынан біз инновациялық құрылымдар арқылы сенімділікті арттырамыз: RCA101 мұнайға арналған Groove дизайны мұнай рефлюксіне ықпал етеді және ластаушы заттардың жинақталуын азайтады; қос ерін немесе қосалқы ерін құрылымы (RCA109 / 111/112, т.б.) қосарланған шаң мен май тосқауылына қол жеткізу үшін тетрафлуороэтилен тығыздағышпен үйлеседі; және PTFE (PTFE) дизайны (PTFETRAFLUOROOTILELE) материалдары және O-Ring (RCA115 ~ 119) одан әрі қысымның таралуын теңестіреді, бұл 250 ° C жоғары температураға төзімді және жартылай өткізгіштер, тамақ және медицина сияқты таза ортаға төзімді. Шұғыл жұмыс жағдайлары үшін RCA213 бағдарламасы DA сериясымен үйлеседі, сонымен қатар, балшық пен гастрольдермен, мысалы, балшықтан және гловиналармен үйлеседі және ішкі тығыздағышты эрозиядан қорғайды.
Өтініш беру тұрғысынан RCA сериясы инженерлік техникаларға, тау-кен жабдықтарына, гидравликалық және пневматикалық жүйелерге және дәл өндірістік алаңдарға кеңінен бейімделеді. Мысалы, RCA111 / 211 жоғары қысымға төтеп бере алады, гидравликалық цилиндрлер үшін екі есе қорғауды қамтамасыз ете алады; RCA115 ~ 119 өзінің кросс-аспайтын және төмен үйкеліс сипаттамаларына байланысты дәл жабдықтаудың алдын-алу үшін алғашқы таңдау болды; RCA108 ескі жабдықты техникалық қызмет көрсету үшін тез шешім ұсынады, ол ойықты өзгерту қажет емес. Материалдар тұрғысынан біз қоршаған ортаны қорғауға және жұмысына бірдей мән беруді талап етеміз. PTFE модификациялау технологиясы өзін-өзі майлау және тозу кедергісін де ескереді. O-Ring Elastomers (мысалы, NBR) герметикалық тұрақтылықты қамтамасыз етіңіз. Кейбір модельдер (мысалы, RCA119) таза шеберханалардың қатаң талаптарына сай силиконсыз формуланы қолданыңыз. Көптеген жылдар бойы рухен итбалары әрдайым «дәл бейімдеу мен ұзақ мерзімді қорғауға» бағытталған. RCA сериялары арқылы бұл клиенттерге шаң ішіндегі топтастыру, мұнайдың ағуы және жоғары температуралық коррозия сияқты қиындықтарды жеңуге көмектеседі, бұл жабдықтардың тиімді жұмыс істеуіне кепілдік береді.
Өнімнің ерекшеліктері мен қосымшалары:
Негізгі Қолдану: Майлы цилиндрге арналған стандартты шаң өткізгіш
Артықшылықтары: Шаң тығыздағышы бұрылыс тығыздағыштарын орнату оңай, үйкелісіне және шаңға төзімді керемет әсер етеді. Олар қуыста қарама-қарсы бағытта қозғалмайды және тығыздағыш сақина мен шаң өткізгіш сақинаның арасында ешқандай қысым болмайды.
Материал: полиуретан, резеңке
Қолданудың нақты бағыттары:
Жалпы шаң өткізбейтін (RCA101 ~ 105/11 / 113/114): инженерлік техникалар мен автоматика жабдықтарында кеңінен қолданылады, шаң ішіне қарсы тұру.
Ауыр және техникалық қызмет көрсету сценарийлері (RCA103 / 106/108): қаңқалық қолдау және фланецті бекіту дизайны тау-кен машиналары және ескі цилиндрді қайта құру сияқты жоғары жүктеме сценарийлеріне жарамды.
Дәлдік және қатал орта (RCA115 ~ 119): жартылай өткізгіш, тамақ және медицина және басқа да салалар, кроссовник емес, үйкеліс пен коррозияға қарсы тұрақтылықтың талаптарына сәйкес келеді.
Көп стандартты үйлесімділік: RCA107 британдық жабдықты қолдайды, ал RCA сериялары іріктеу процесін жеңілдету үшін ISO 6195 стандартты ойықтарын толығымен қамтиды.

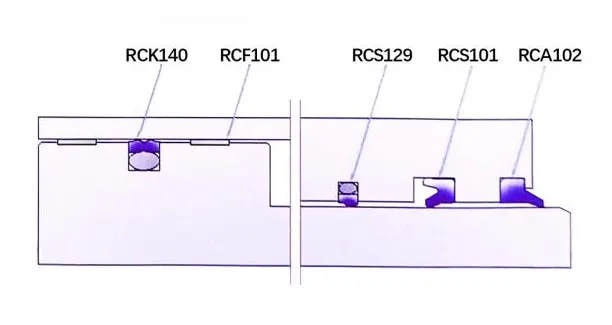

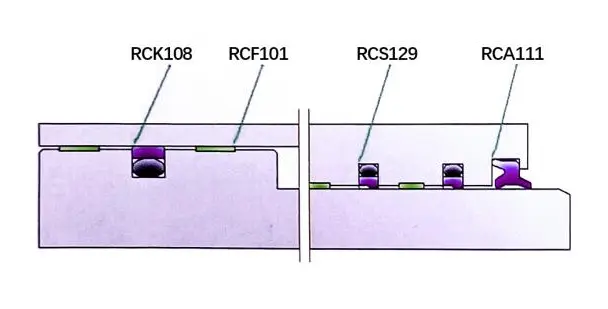

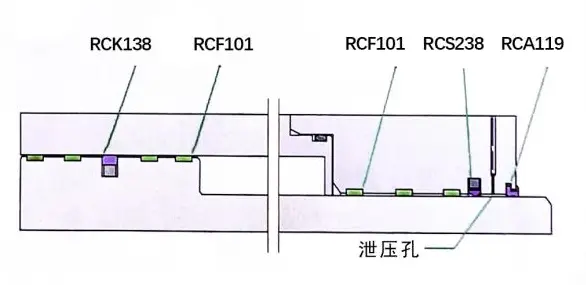

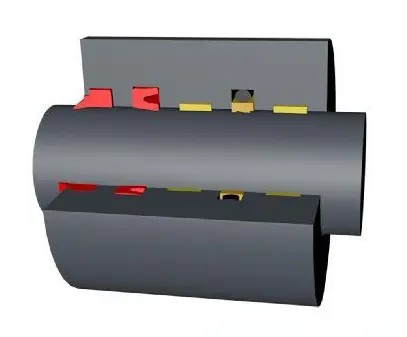

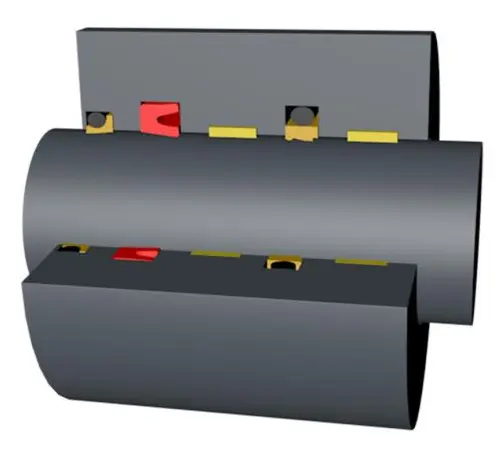

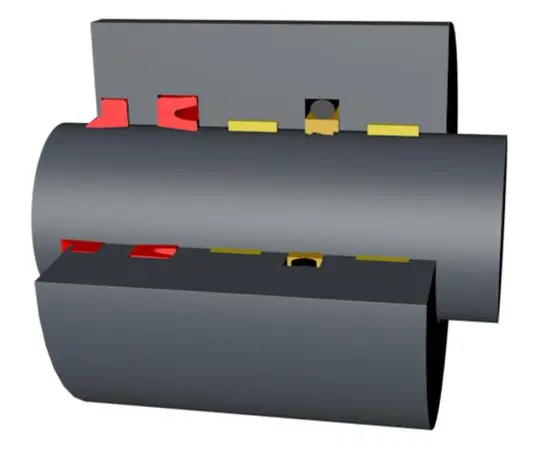

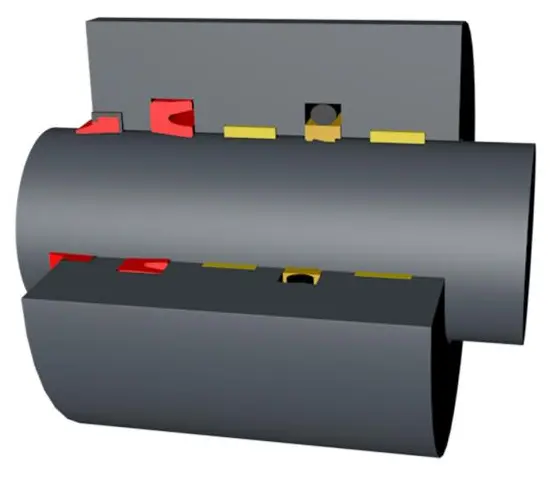

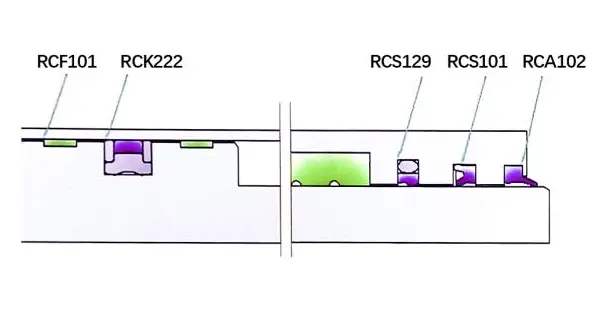

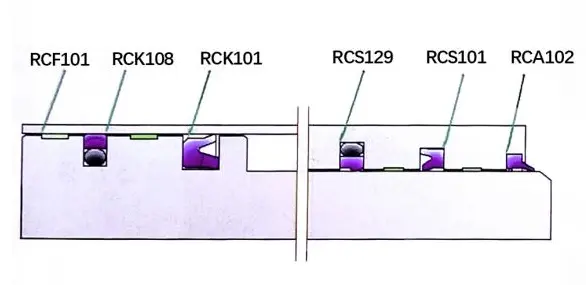

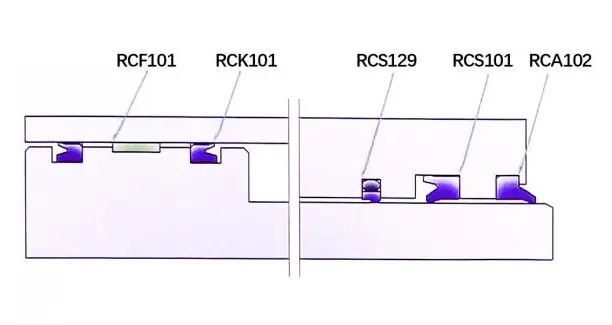

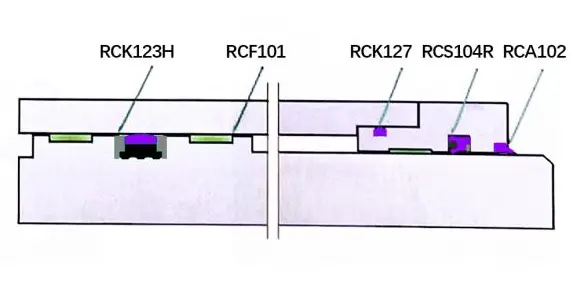

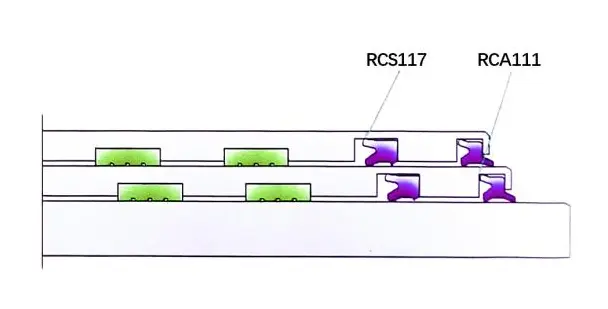

Қолдану және цилиндрдің дизайны
Ауыр өнеркәсіп: Өнеркәсіптің мысалдары: Ауыр станоктар (соғу машиналары, гидравликалық принтер, иілгіш диірмендер және т.б.), металлургия (прокат және acc Цилиндрлер және т.б.), тау-кен (гидравликалық тіректер, тау-кен жабдықтары және т.б.), ауыр құрылыс техникасы (крандар, экскаваторлар және т.б.)

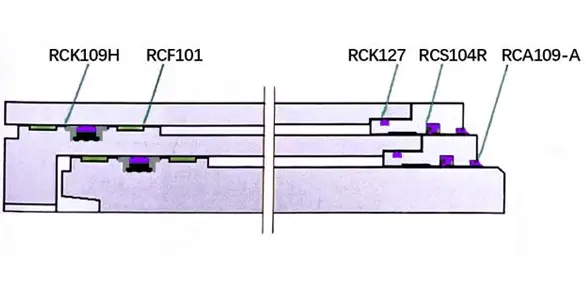

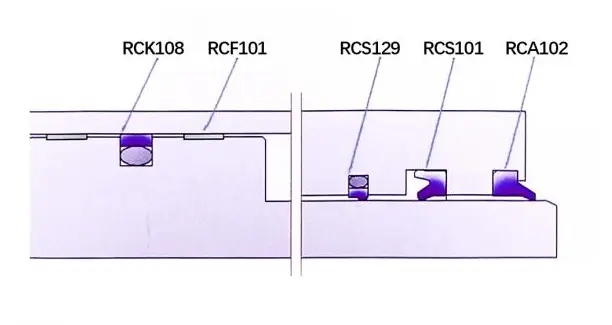

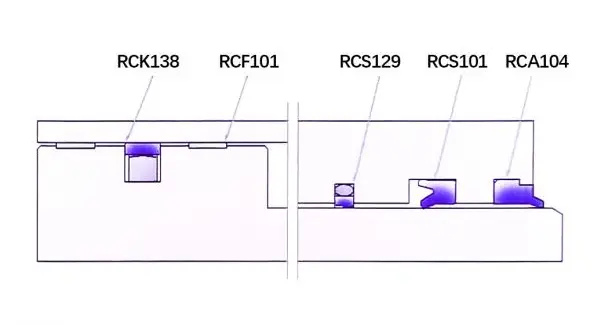

Ұсынылатын герметикалық дизайн:
Ауыр соғу машинасы
Metallurgy AGC
Гидравликалық қолдау бағанының цилиндрі
Гидравликалық қолдау Джек
Крон көтеретін цилиндр
Крондық сергітетін цилиндр
Орта индустрия: Өнеркәсіптің мысалдары: жүк көтергіш жабдықтар, ауылшаруашылық техникасы, жеңіл көлік құралдары, лифтілер платформалары, станоктар (иілу машиналары, инжекторлық машиналар, фрекция машиналары, фрезерлік машиналар және т.б.), жүк машиналары, самосвалдар

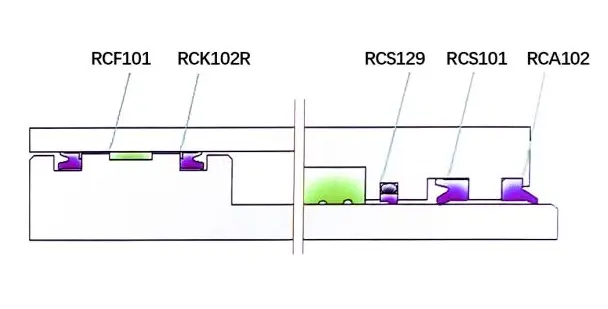

Ұсынылатын герметикалық дизайн:
Иілу машинасы
Жүк көтергіш құралы қоқыс
Ауылшаруашылық техникасы
Көтеру алаңы
Жеңіл өнеркәсіп: Өнеркәсіптің мысалдары: станоктар, жүк машиналары, инъекциялық қалыптау машиналары, ауылшаруашылық техникасы, ауылшаруашылық техникасы
Ұсынылатын герметикалық дизайн:
Кішкентай жүк машинасы
Инъекциялық қалыптау машинасы

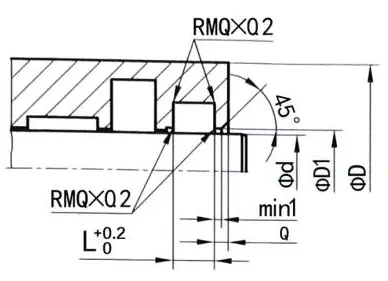

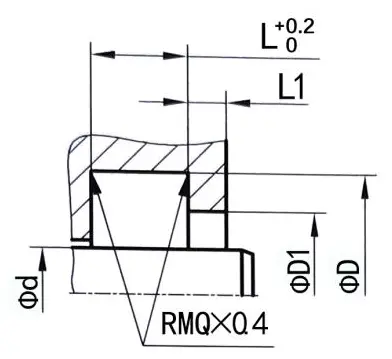

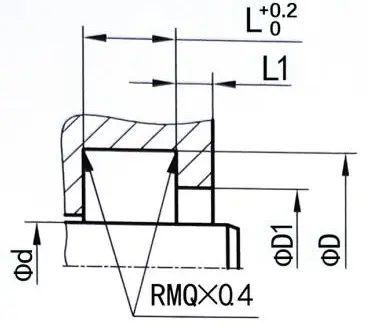

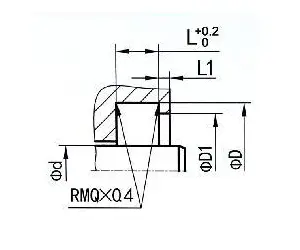

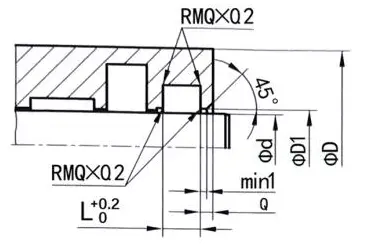

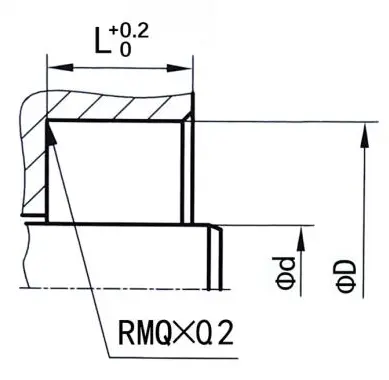

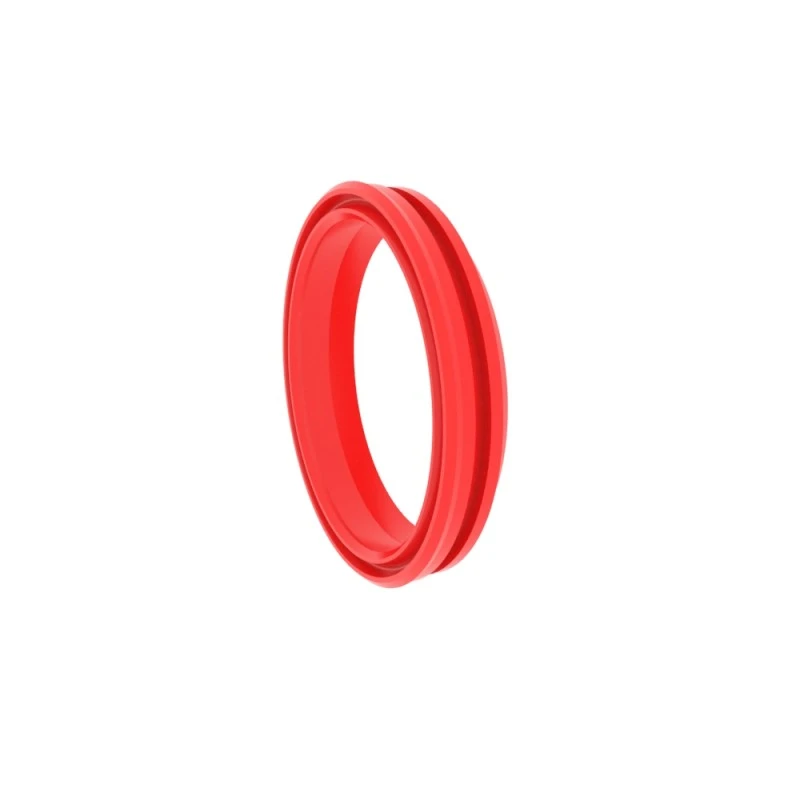

Шаңды тығыздағыш ойық

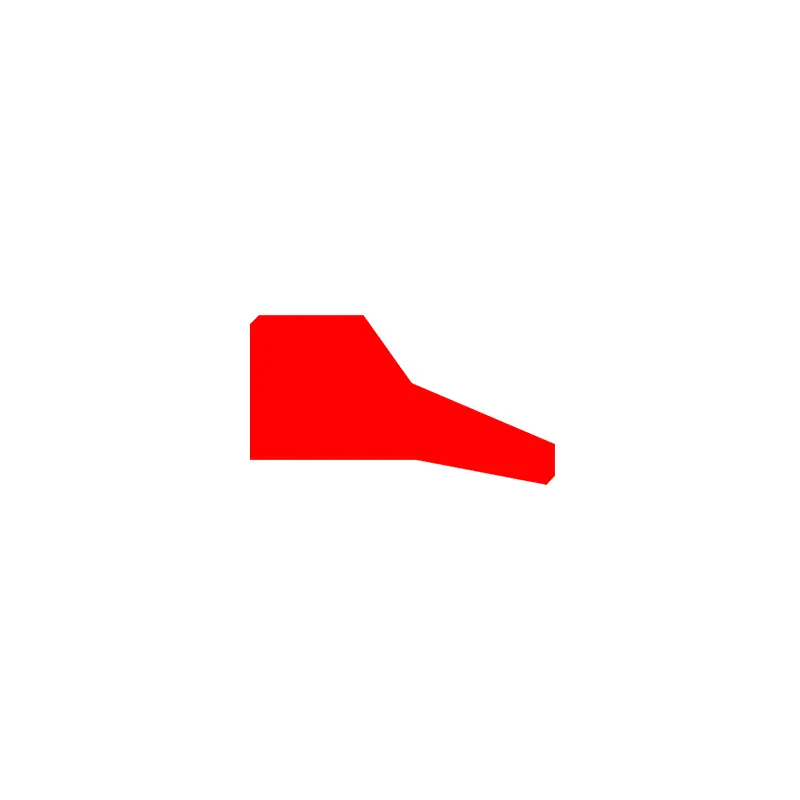

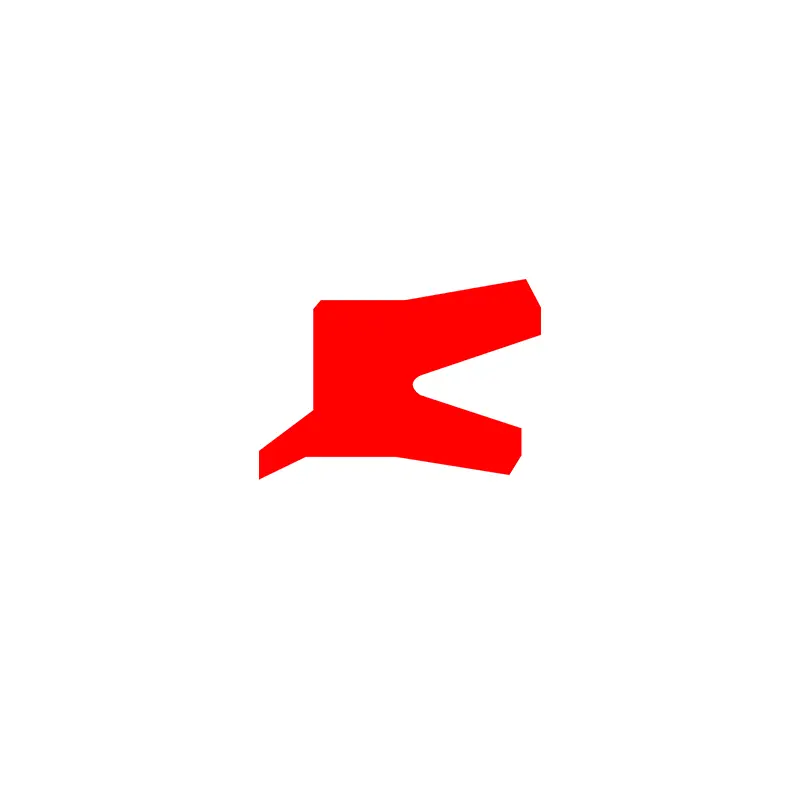

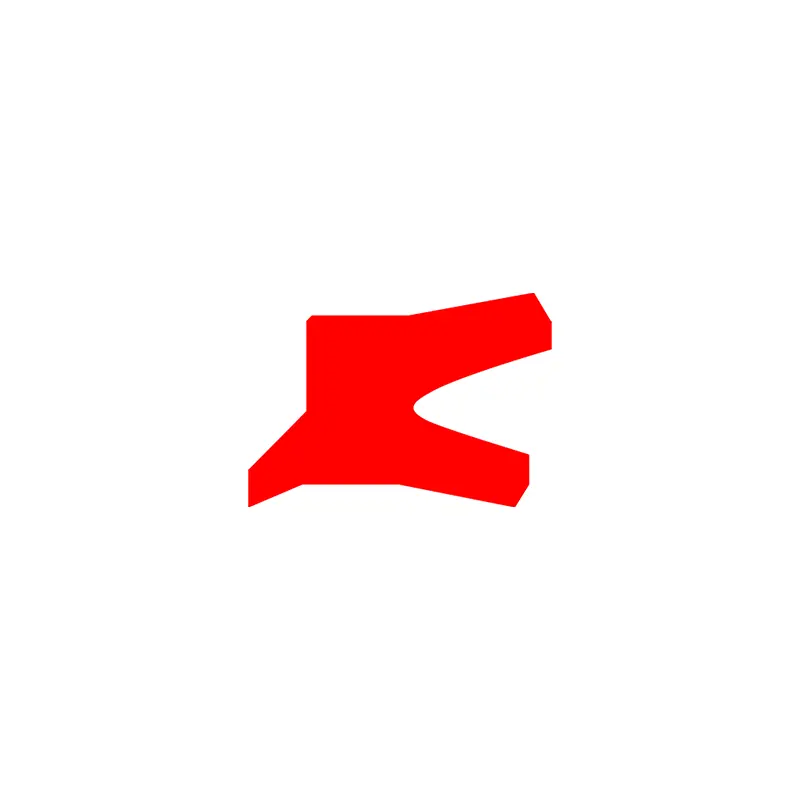

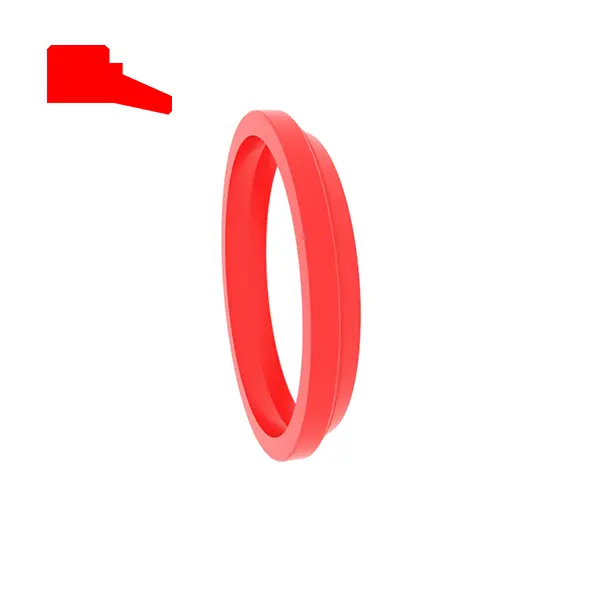

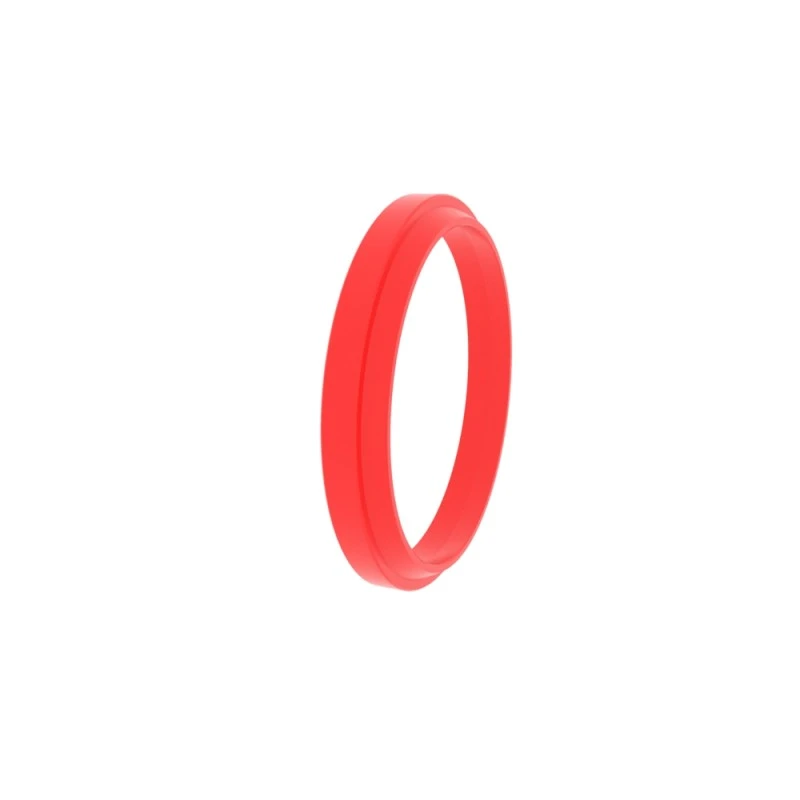

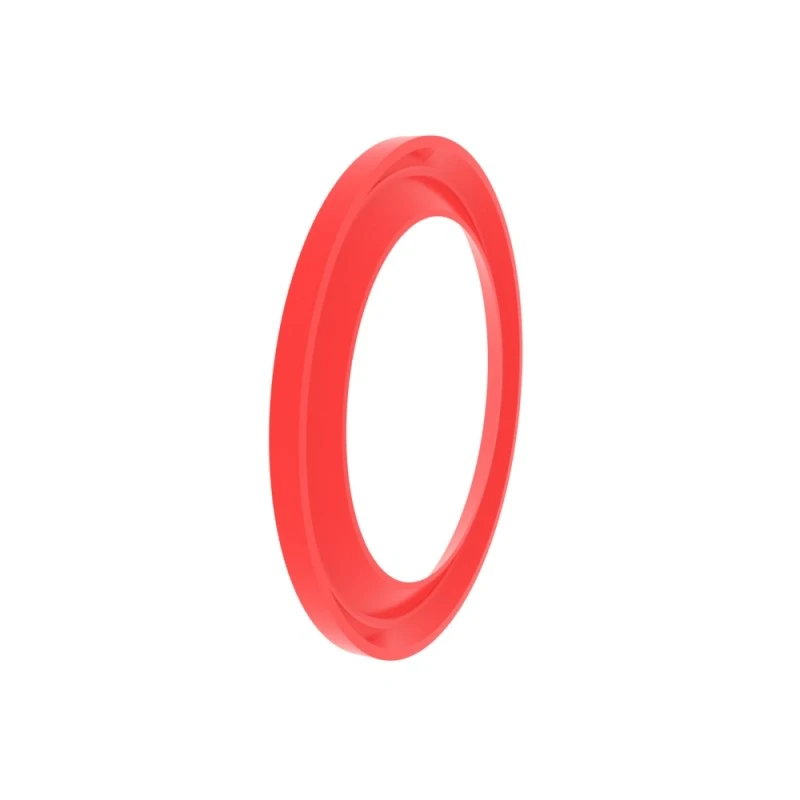

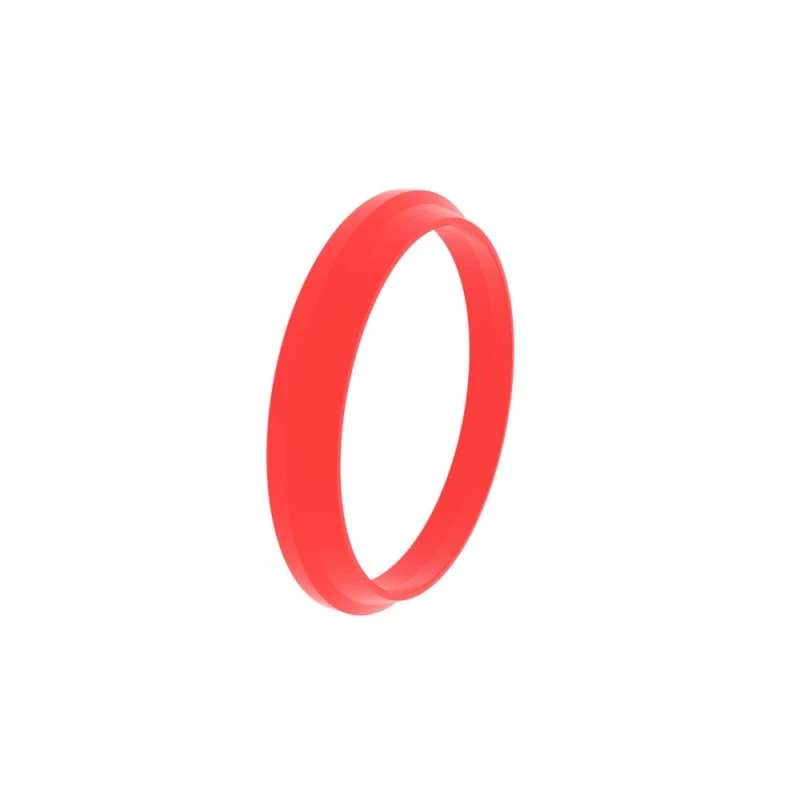

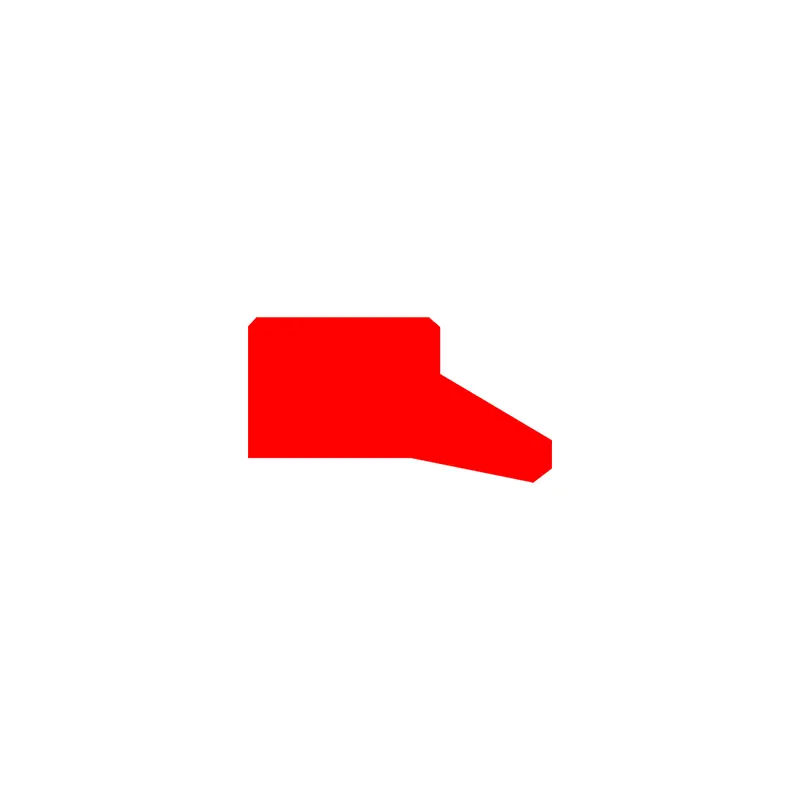

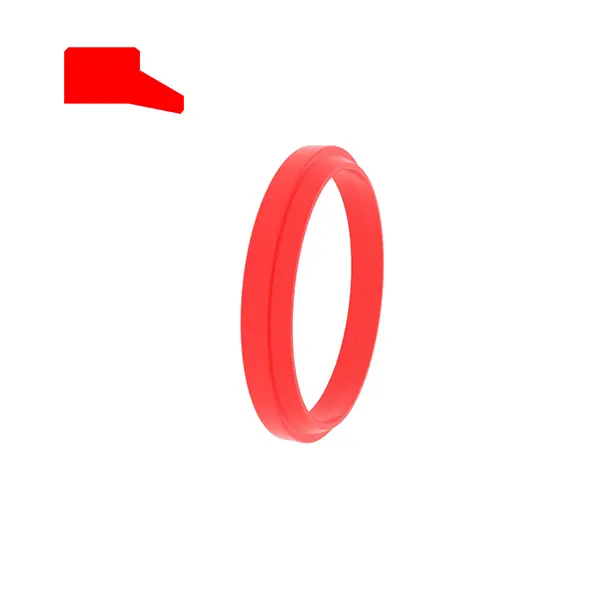

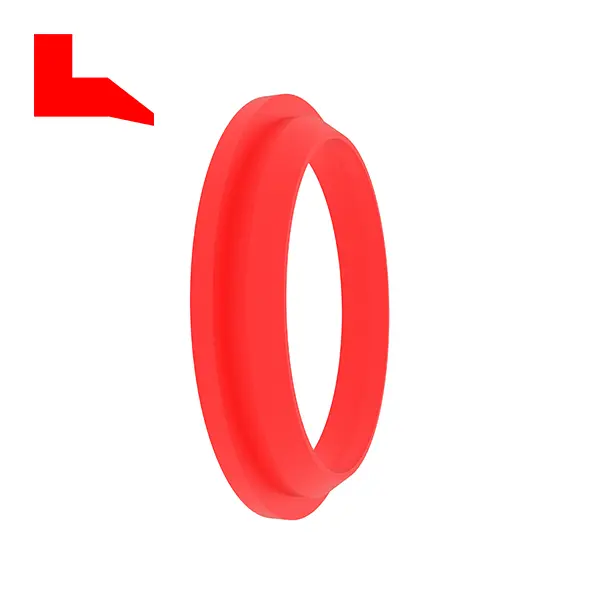

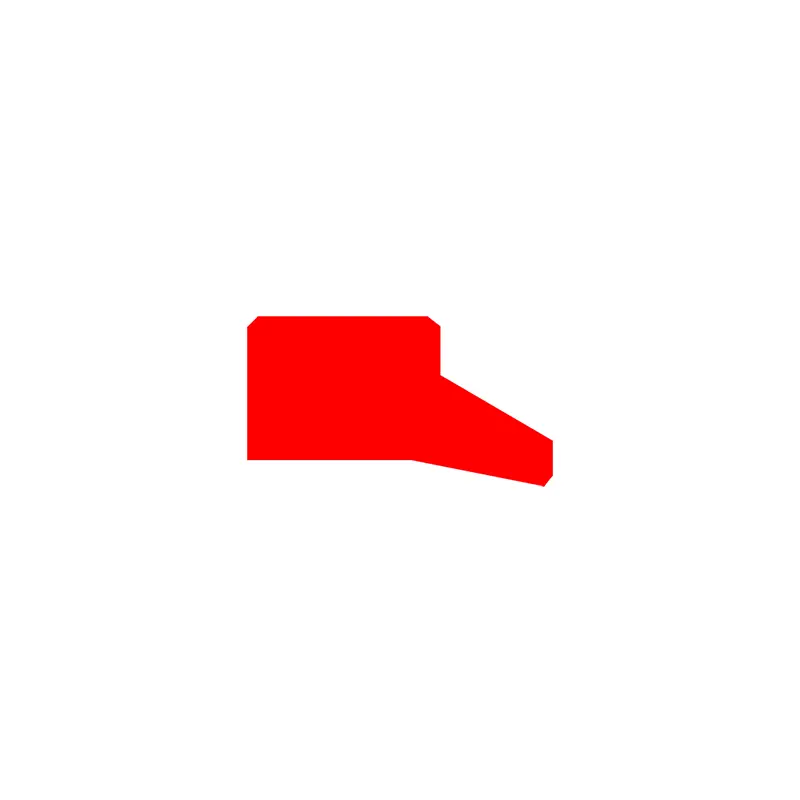

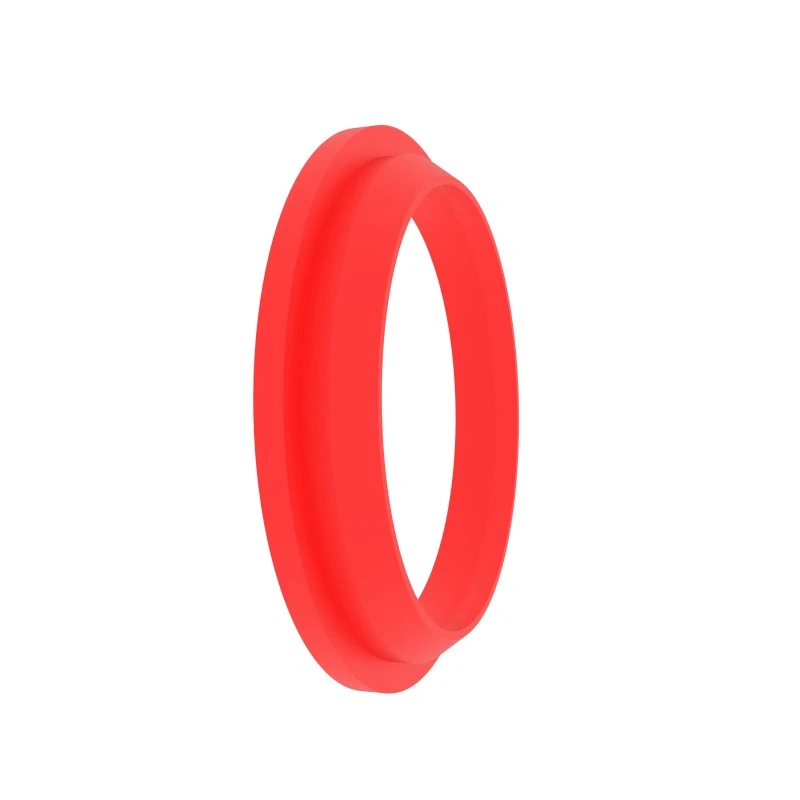

Rca101
Тапсырыс мөлшері
ΦD ...... Сыртқы диаметрі
ΦD ...... Ішкі диаметр
L ...... ойық ені
...... Шаң тығыздағыштың жалпы биіктігі
| Бетті аяқтау | R Tmax (мкм) | RA (мкм) |
| Сырғымалы бетінің сәйкестігі Резеңке / полиуретанның тығыздағыштары Сырғымалы бетті сәйкестендіру PTFE пломбалары | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Астыңғы Ойық жағы | ≤6.3 ≤15 | ≤1.6 ≤3 |
| TP профилін қолдау ұзындығының коэффициенті | 50% -95% |
|
| Шыдам | |
| ΦD1 H11 | L <10mm +0.2 |
| ΦD H11 | L> 10mm +0.3 |
Тапсырыс беру мысал
Үлгі: RCA101
Groove Size: 100x108x4 / 7
Материал: RC-PU-H

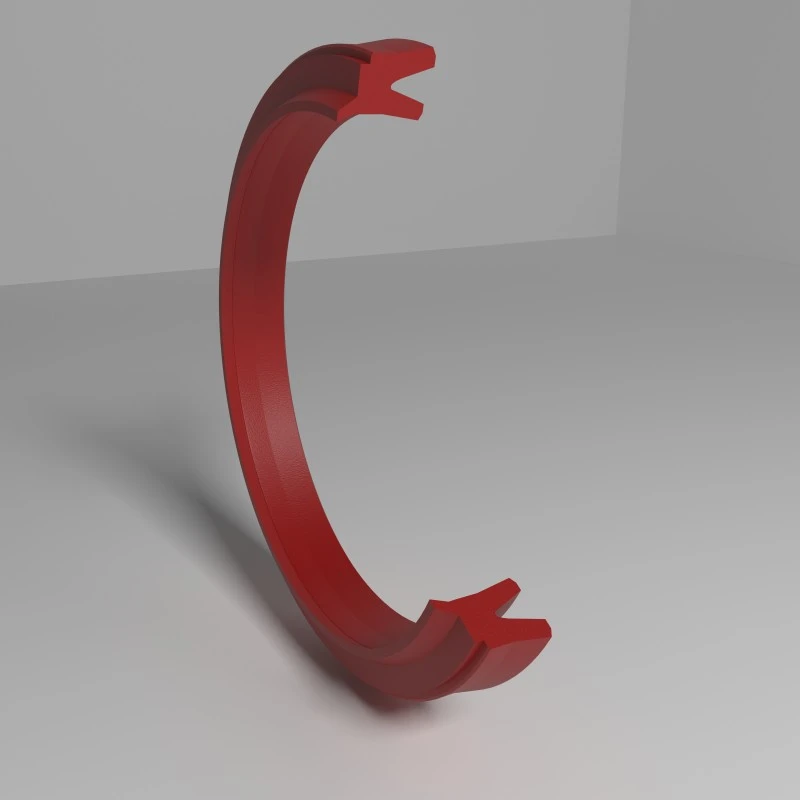

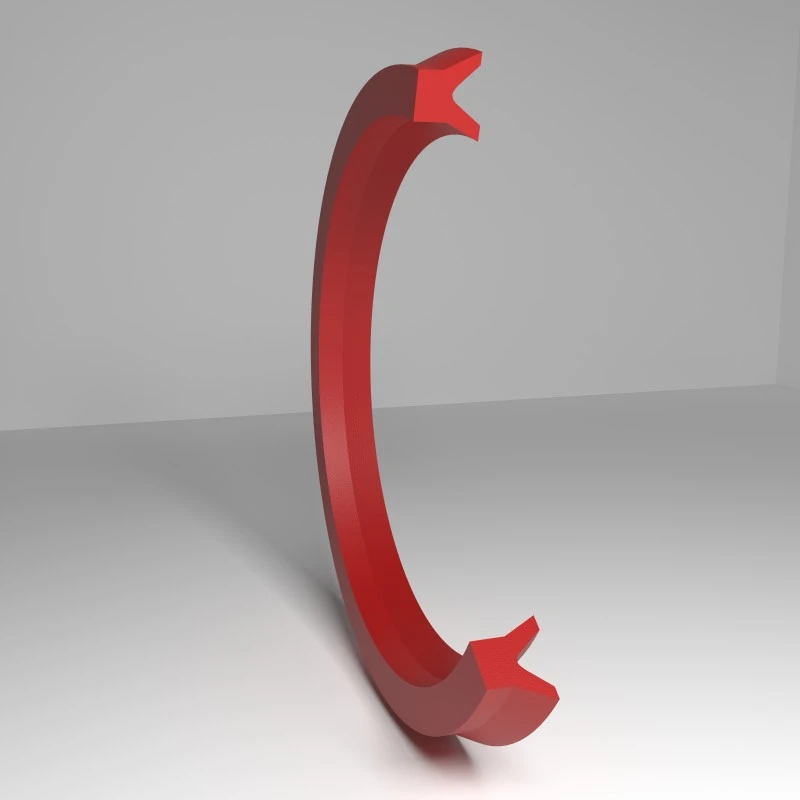

Мөрі: rca101, rca104
Негізгі Қолдану: Мұнай цилиндрлеріне арналған шаңнан қорғау
Артықшылықтары: қарапайым орнату, керемет үйкеліс, үйкеліске қарсы және шаңға төзімді әсер, қуыста кері кері перневаня, герметикалық сақина мен шаң сақинасы арасында қысым ашылмайды.
Материал: полиуретан, резеңке
| Сот ойықтарының мысалдары | Төменде стандартты ойық өлшемдері берілген (өлшем диапазонындағы кез-келген мөлшердегі шаң дақылдары) | |||||||
 |
Rca101
|
ΦD | ΦD | Fd1 | L | L1 | H | |
| 6-100 | ΦD + 8 | ΦD + 6 | 4 | 1 | 7 | |||
|
Rca104
|
100.1-149.9 | ΦD + 12 | ΦD + 9 | 5.5 | 1.5 | 10 | ||
| ≥150 | ΦD + 15 | ΦD11 | 6.5 | 2 | 13 | |||

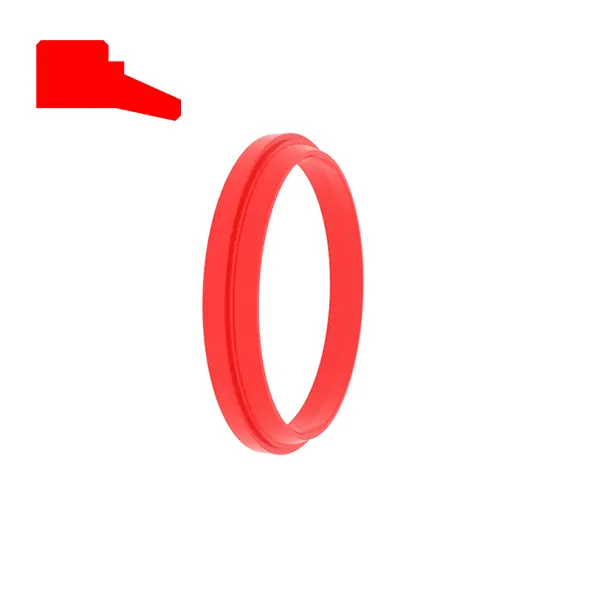

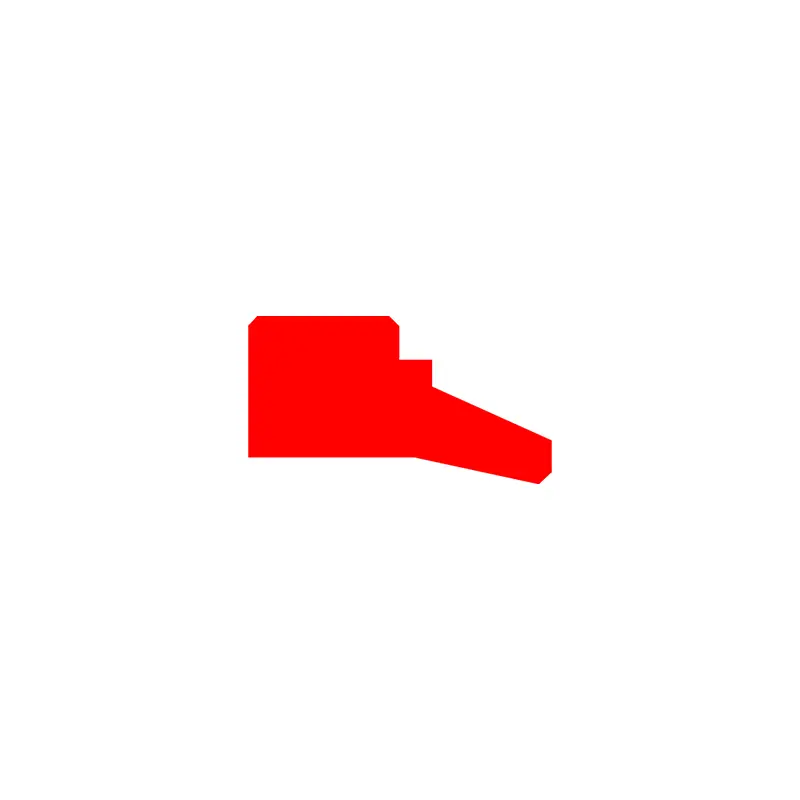

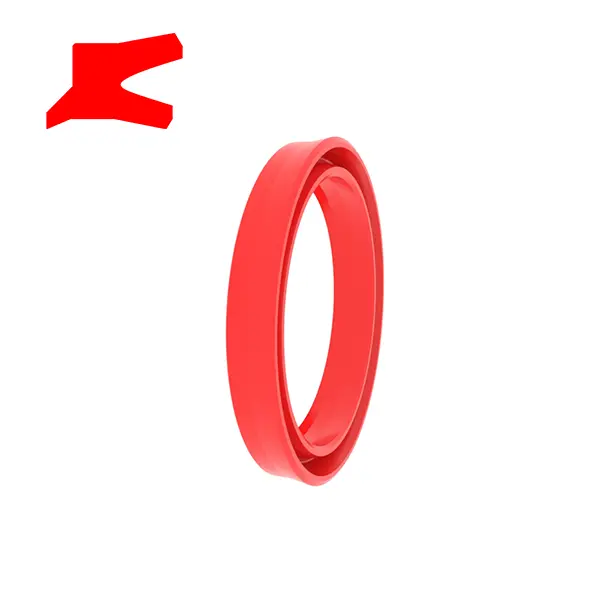

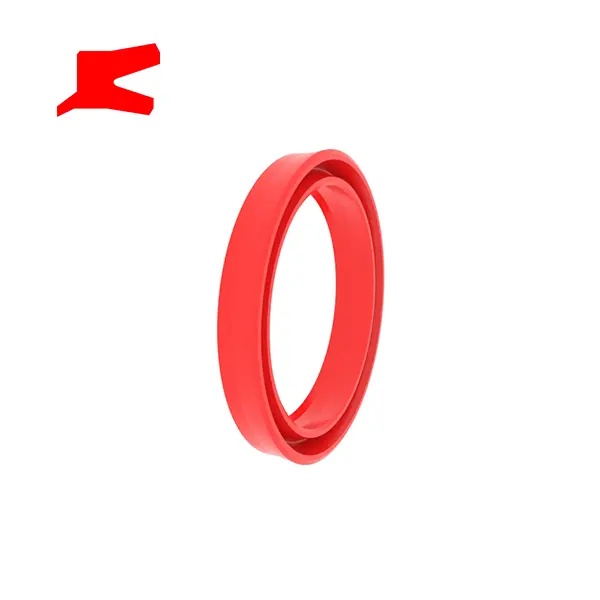

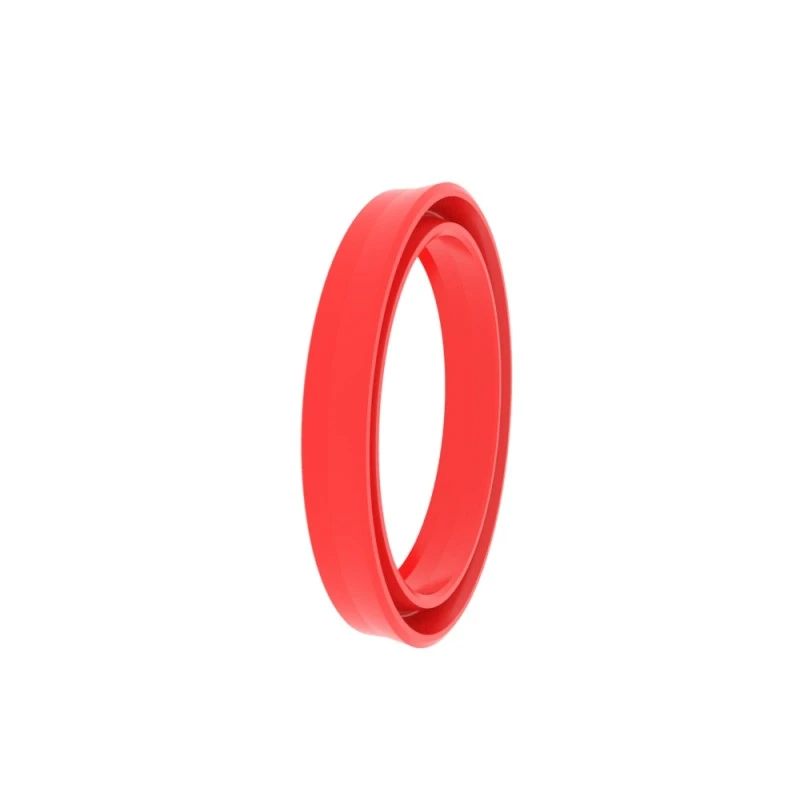

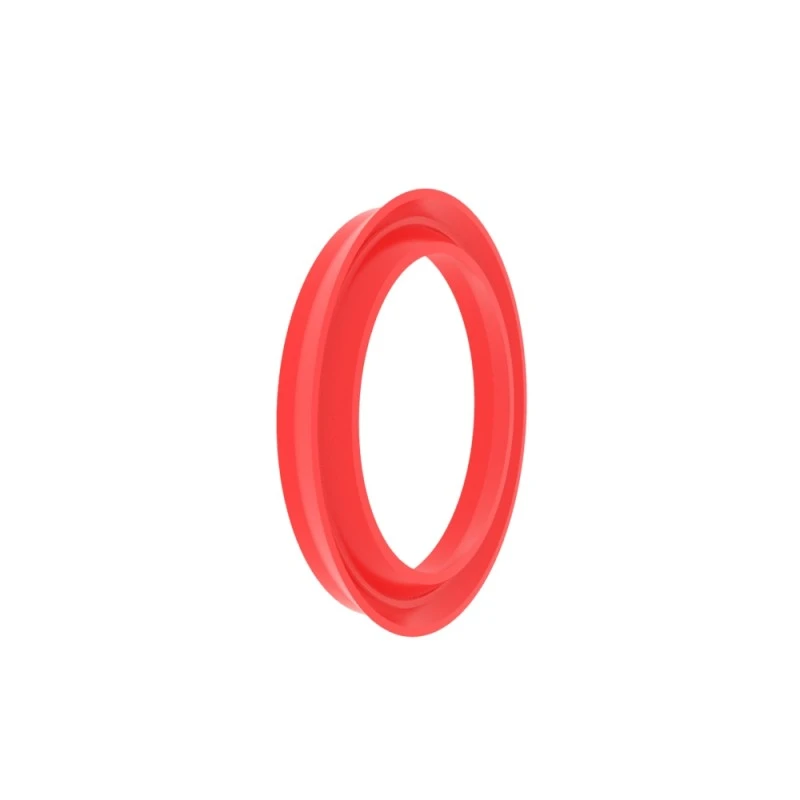

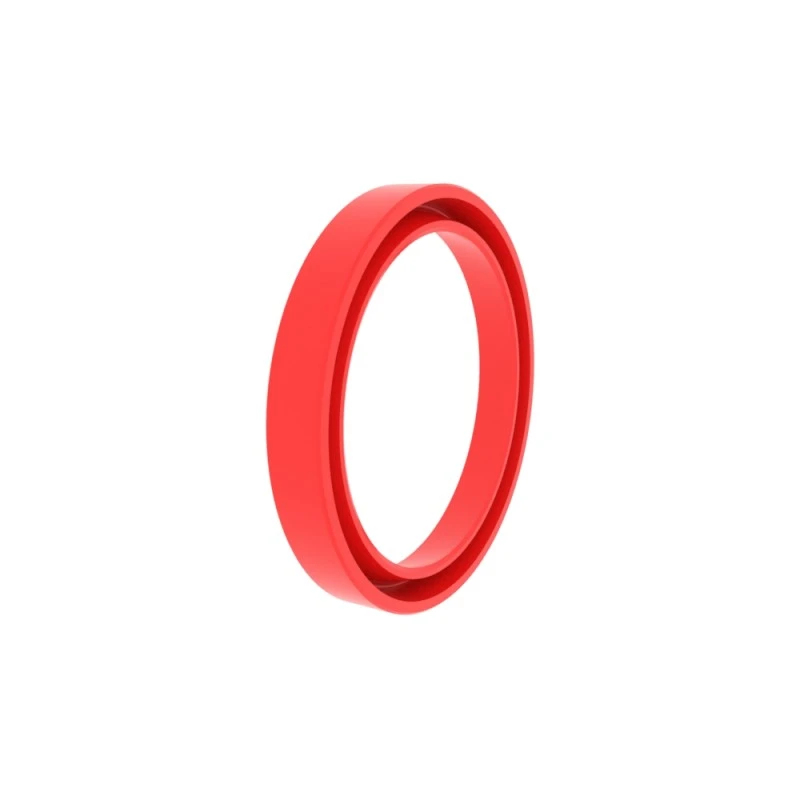

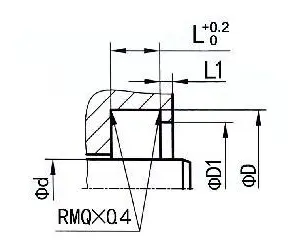

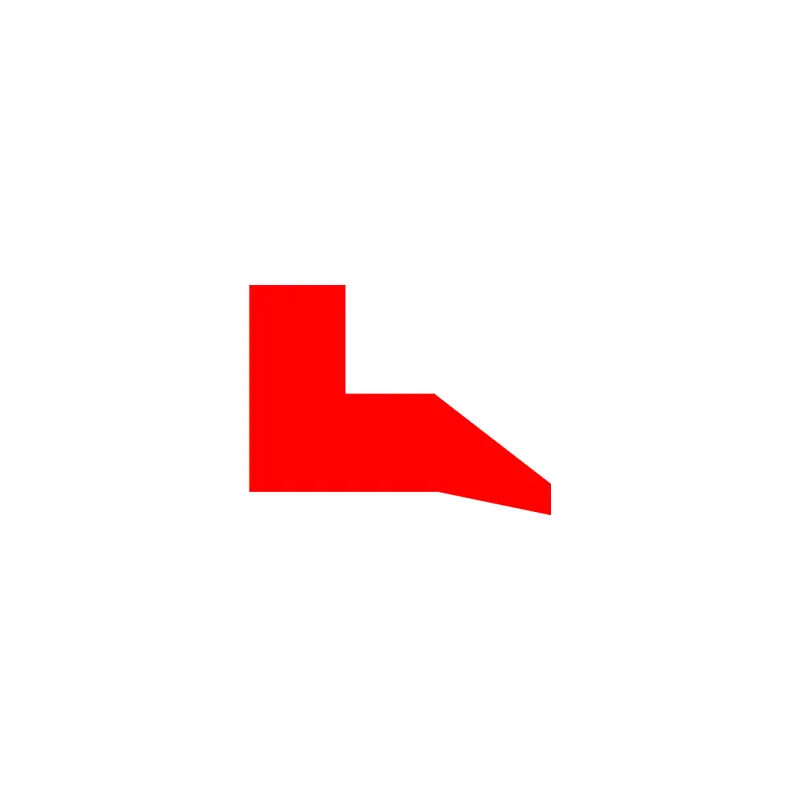

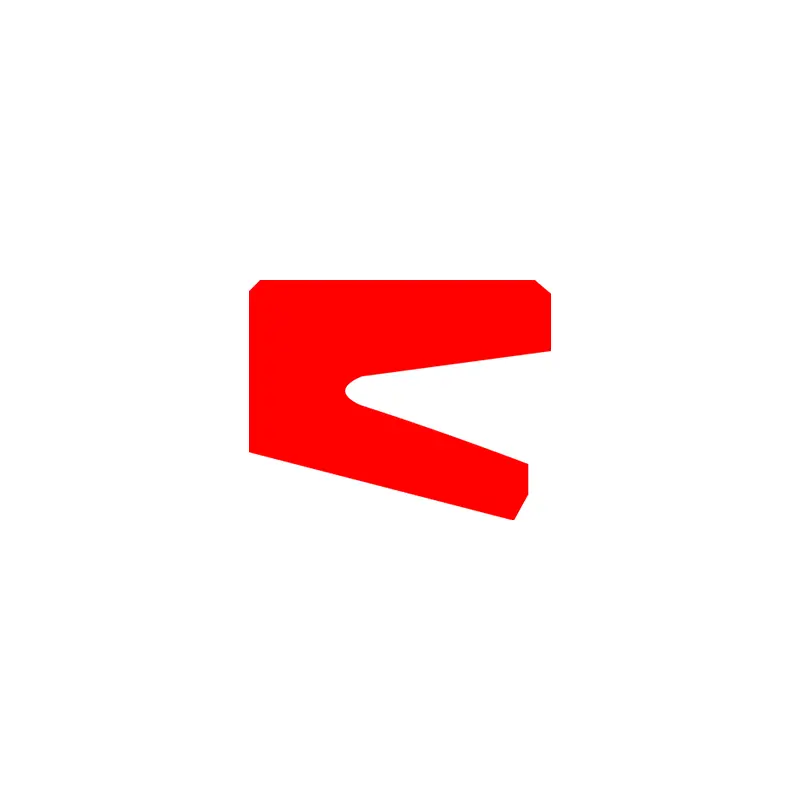

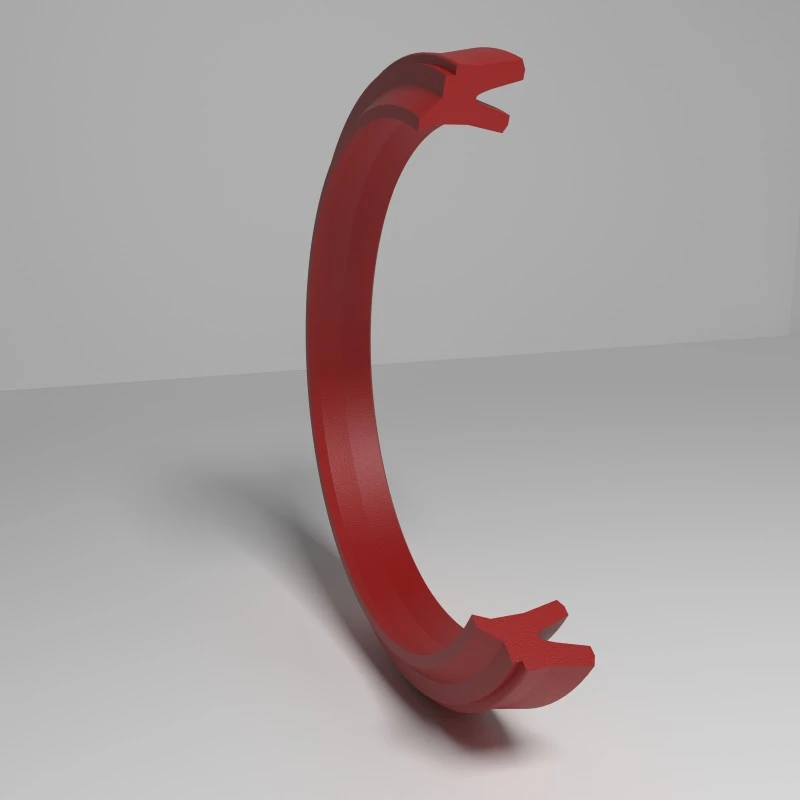

Rca102

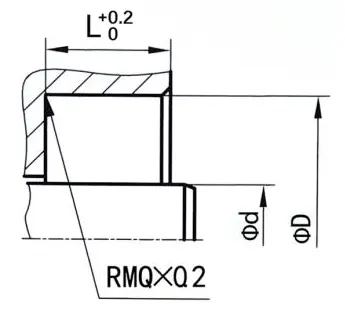

Тапсырыс мөлшері
ΦD ...... Сыртқы диаметрі
ΦD ...... Ішкі диаметр
L ...... ойық ені
...... Шаң тығыздағыштың жалпы биіктігі
| Бетті аяқтау | R Tmax (мкм) | RA (мкм) |
| Сырғымалы бетінің сәйкестігі Резеңке / полиуретанның тығыздағыштары Сырғымалы бетті сәйкестендіру PTFE пломбалары | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Астыңғы Ойық жағы | ≤6.3 ≤15 | ≤1.6 ≤3 |
| TP профилін қолдау ұзындығының коэффициенті | 50% -95% |
|
| Шыдам | |
| ΦD1 H11 | L <10mm +0.2 |
| ΦD H11 | L> 10mm +0.3 |
Тапсырыс беру мысал
Үлгі: RCA102
Groove Size / Жалпы шаң тығыздағышы биіктігі: 100x115x8.5
Материал: RC-PU-H

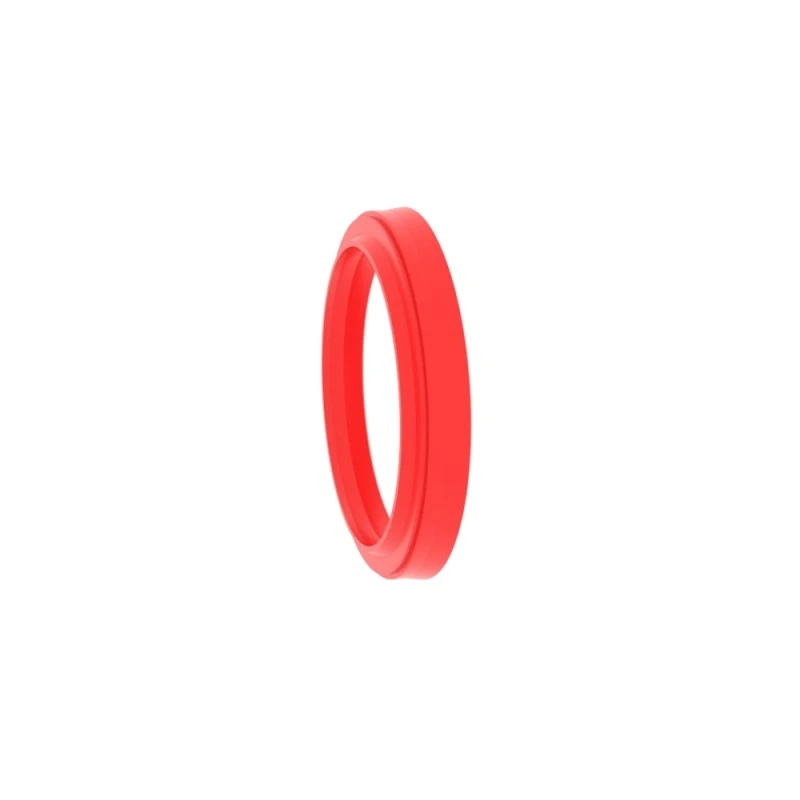

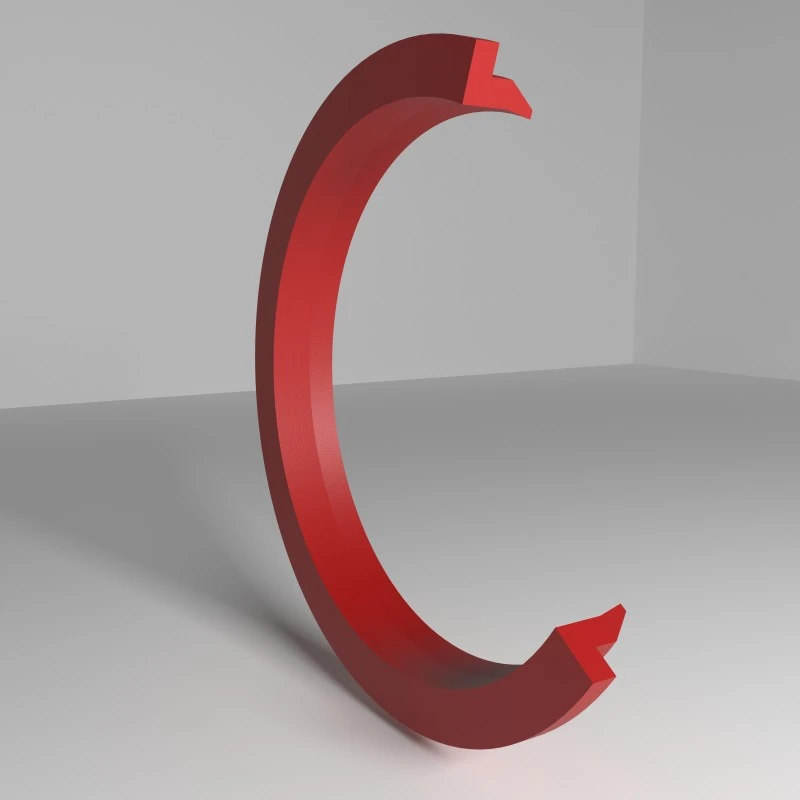

Мөрі: rca102, rca105, rca211
Негізгі Қолдану: негізінен сырғанауды үйлесімді тығыздағыштармен қолданылады
Артықшылықтары: жақсы үйкеліс өнімділігі, RCA211 екі бағыттағы мөр
Материал: (ультра жоғары қаттылық) полиуретан, резеңке
| Сот ойықтарының мысалдары | Төменде стандартты ойық өлшемдері берілген (өлшем диапазонындағы кез-келген мөлшердегі шаң дақылдары) | |||||||
 |
Rca102
|
ΦD | ΦD | Fd1 | L | L1 | H | |
|
Rca105
|
6-49.9 | ΦD + 8 | ΦD + 4 | 5 | ≥2 | 6 | ||
|

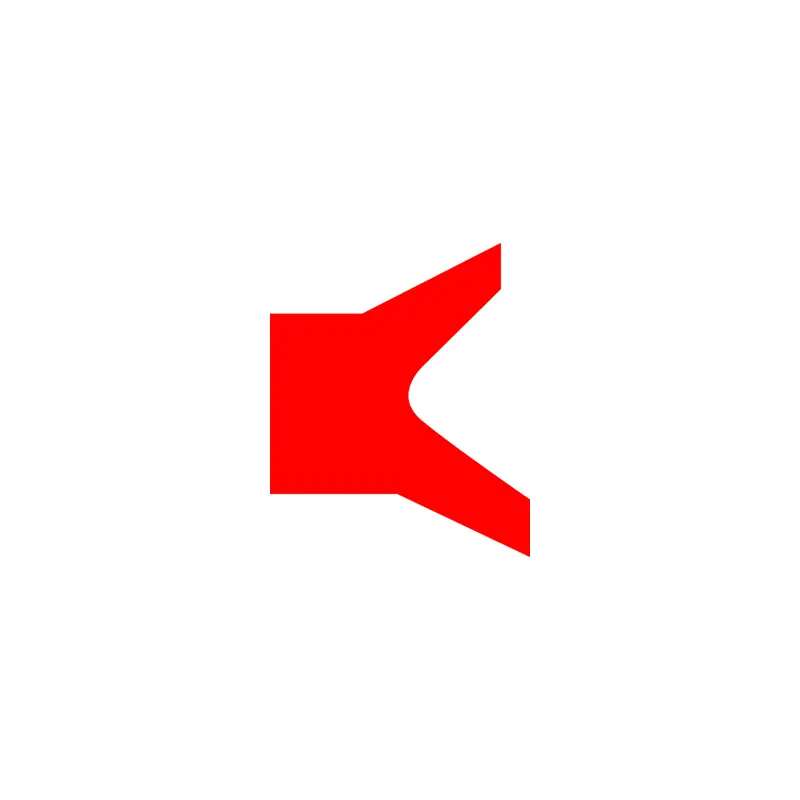

RCA211
|
50-99.9 | ΦD + 10 | ΦD + 5 | 6 | ≥2 | 7 | ||
| > 100 | ΦD + 15 | ΦD + 7.5 | 8.5 | ≥2 | 11.5 | |||

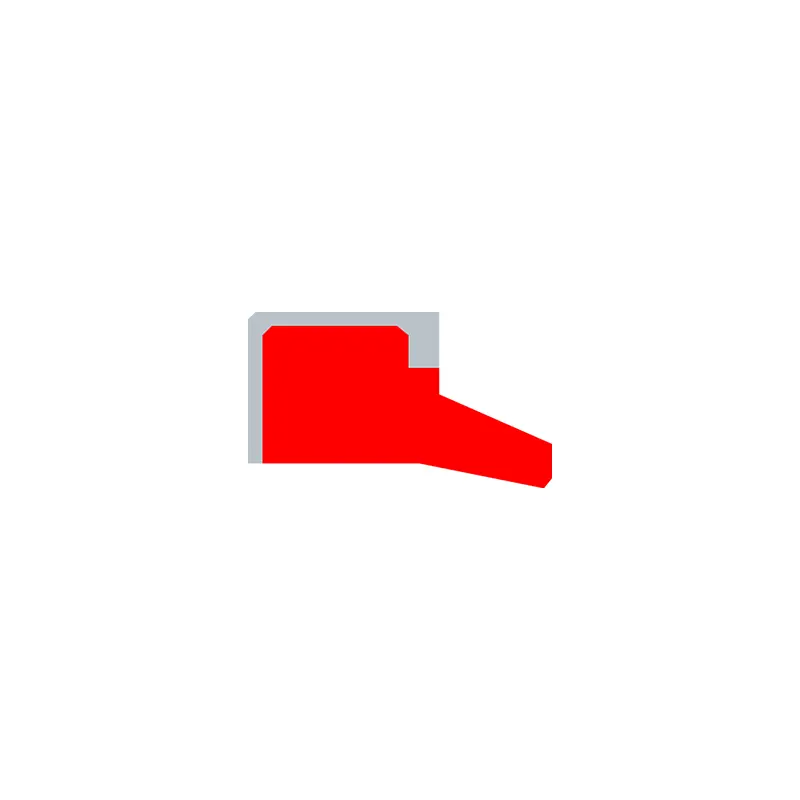

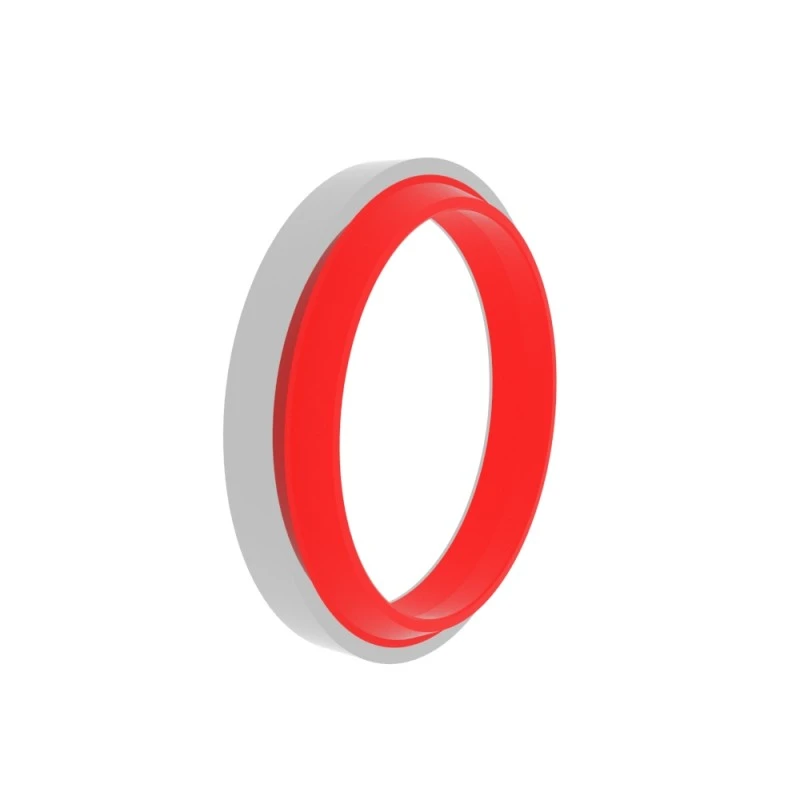

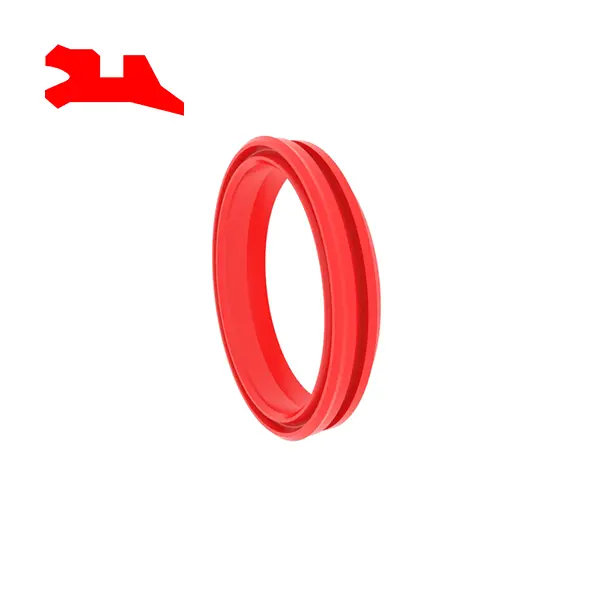

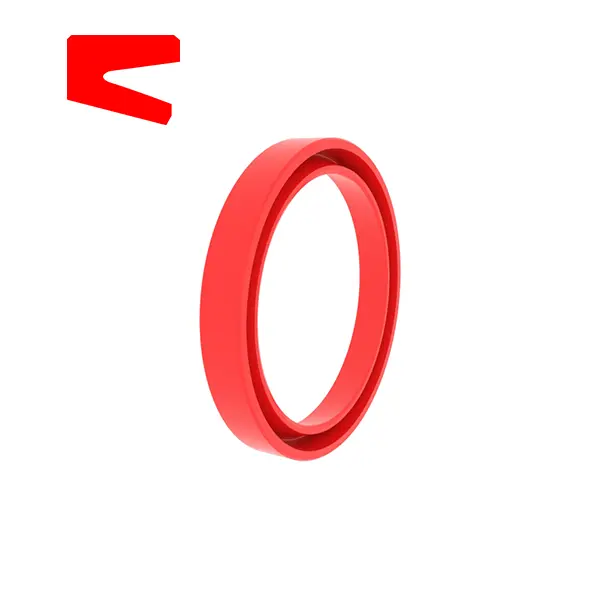

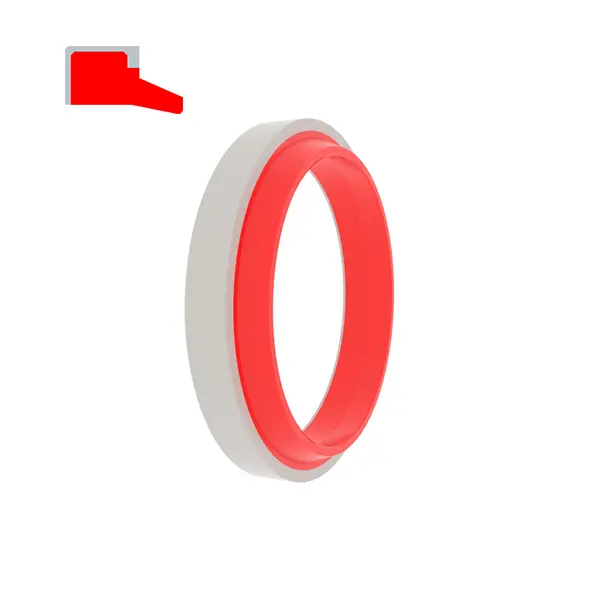

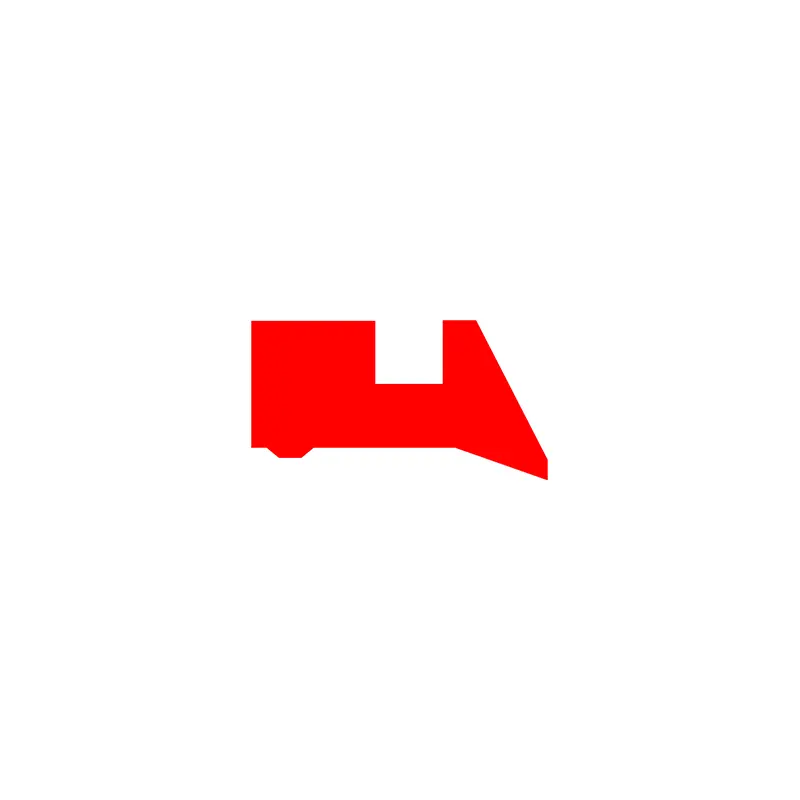

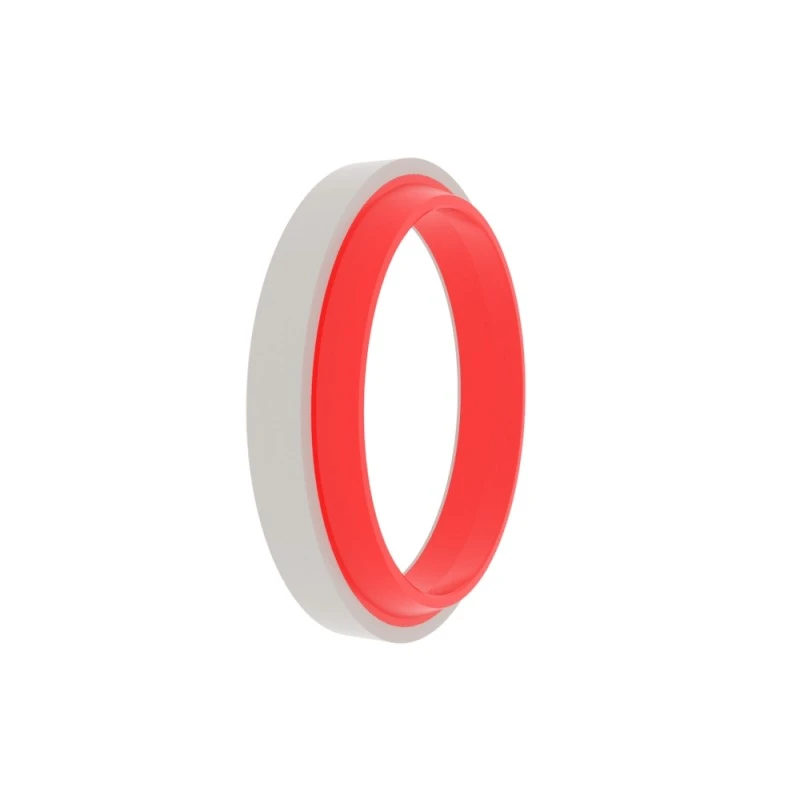

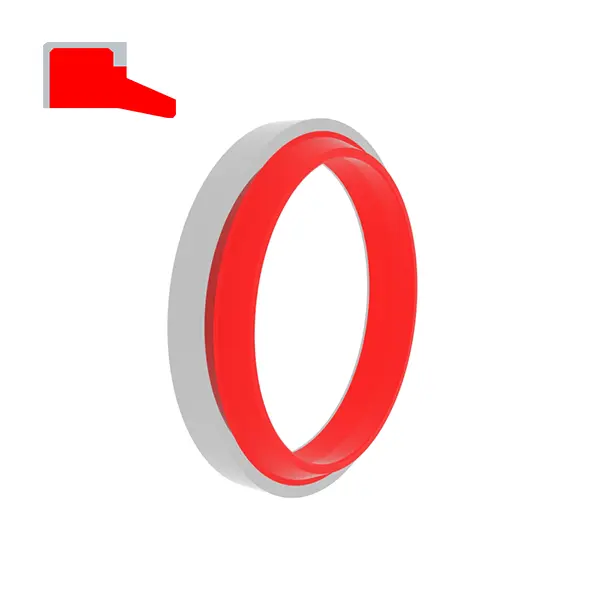

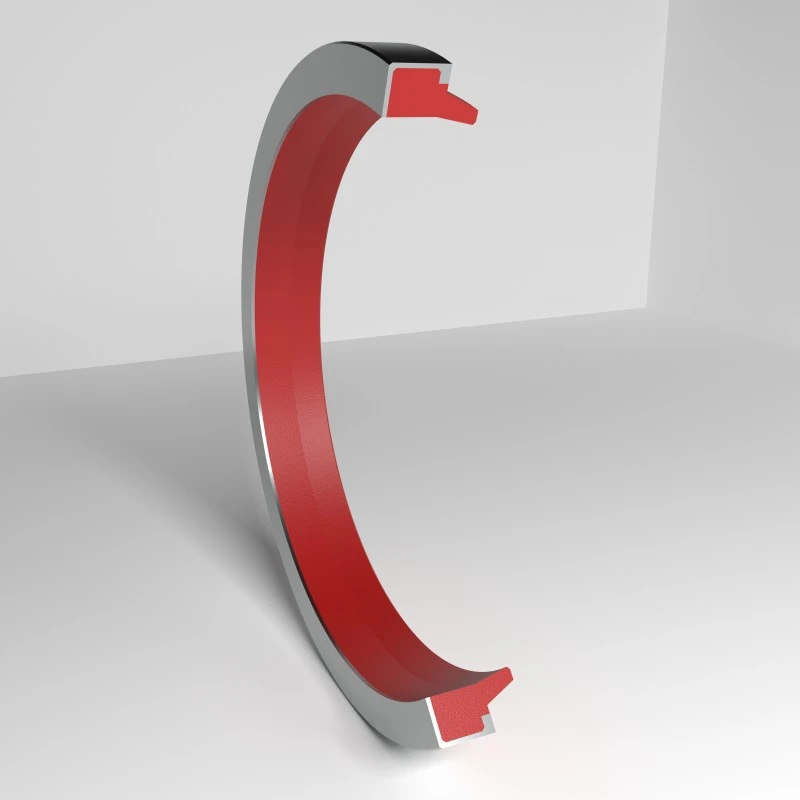

Rca103
Тапсырыс мөлшері
ΦD ...... Сыртқы диаметрі
ΦD ...... Ішкі диаметр
L ...... ойық ені
...... Шаң тығыздағыштың жалпы биіктігі
| Бетті аяқтау | R Tmax (мкм) | RA (мкм) |
| Сырғымалы бетінің сәйкестігі Резеңке / полиуретанның тығыздағыштары Сырғымалы бетті сәйкестендіру PTFE пломбалары | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Астыңғы Ойық жағы | ≤6.3 ≤15 | ≤1.6 ≤3 |
| TP профилін қолдау ұзындығының коэффициенті | 50% -95% |
|
| Шыдам | |
| ΦD1 H11 | L <10mm +0.2 |
| ΦD H11 | L> 10mm +0.3 |
Тапсырыс беру мысал
Үлгі: RCA103
Грок өлшемі / жалпы шаң тығыздағышы биіктігі: 100x115x9 / 12
Материал: RC-PU-H + Pom

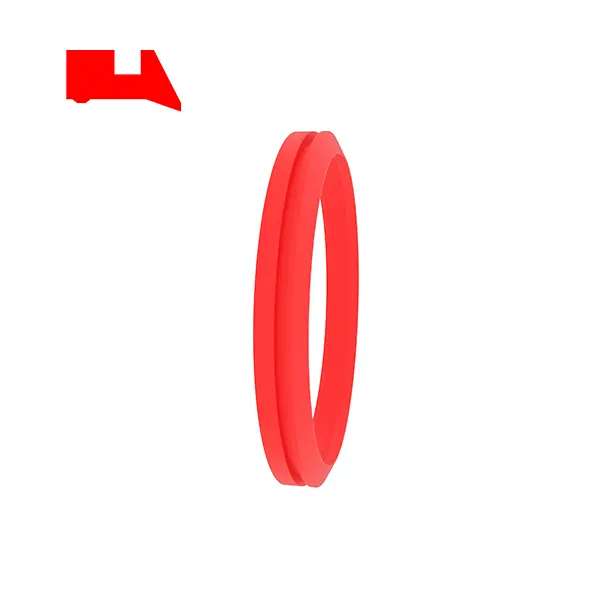

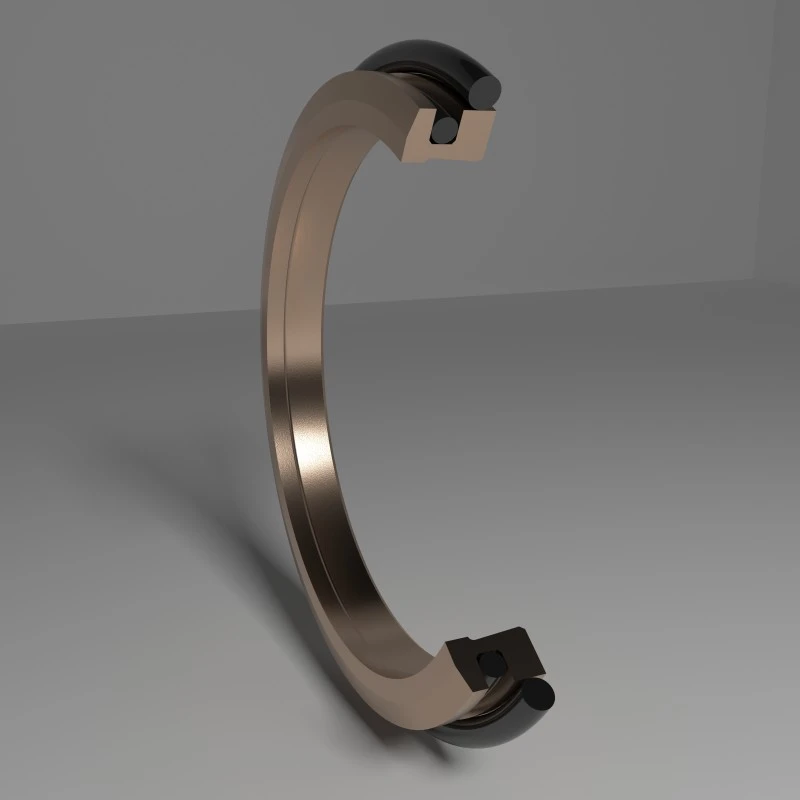

Мөрі: rca103, rca106
Негізгі Қолдану: стандартты цилиндрлер және ашық ойықтар үшін
Артықшылықтары: үйкеліске қарсы қойылым жақсы, ал қолдау сақинасы тотығуды ойық пен мөрдің пайда болуына жол бермейді және қуыста орналасуы мен орналасуы берік.
Материал: (ультра жоғары қаттылық) полиуретан + полиоксиметилен, резеңке + полиоксиметилен
| Сот ойықтарының мысалдары | Төменде стандартты ойық өлшемдері берілген (өлшем диапазонындағы кез-келген мөлшердегі шаң дақылдары) | |||||
 |
Rca103
|
ΦD | ΦD | L | H | |
| 6-9.9 |
ΦD + 8 | 5 | 8 | |||
|
Rca106
|
10-99.9 | ΦD + 10 | 7 | 10 | ||
| 100-200 | ΦD + 15 | 9 | 12 | |||
| > 200 | ΦD + 20 | 12 | 16 | |||

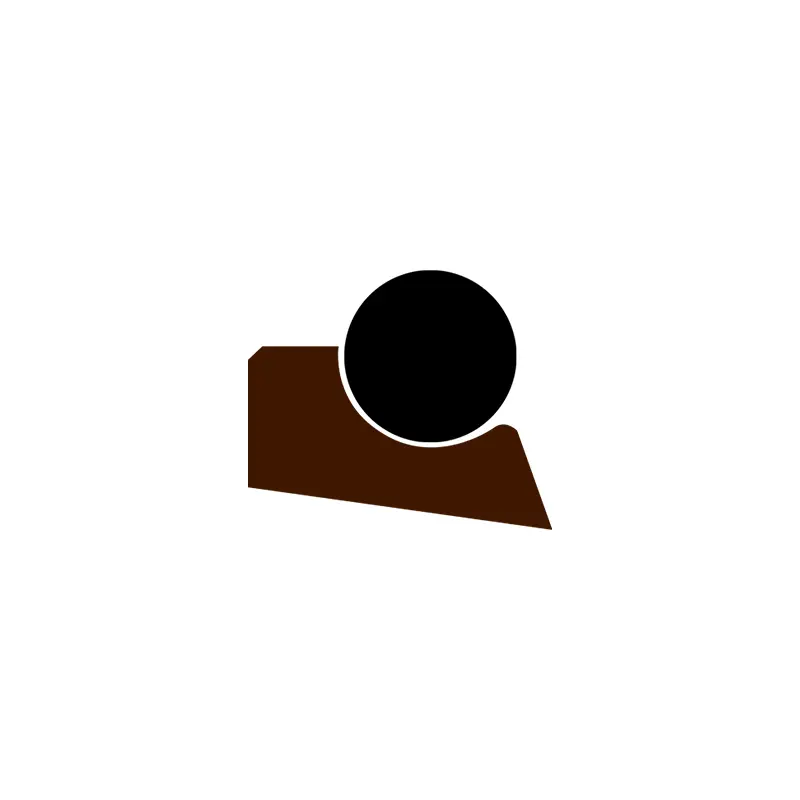

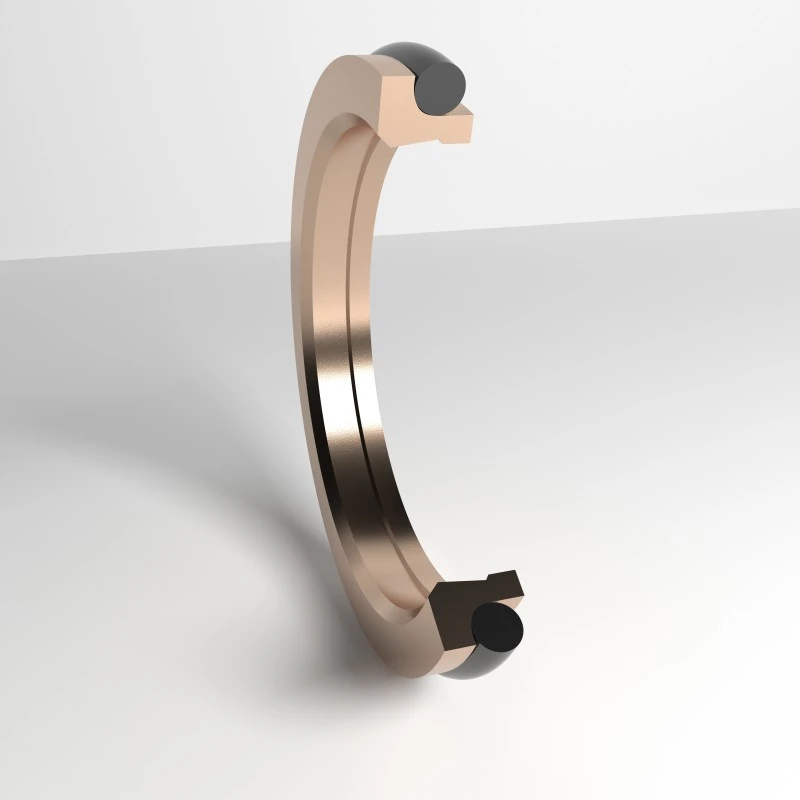

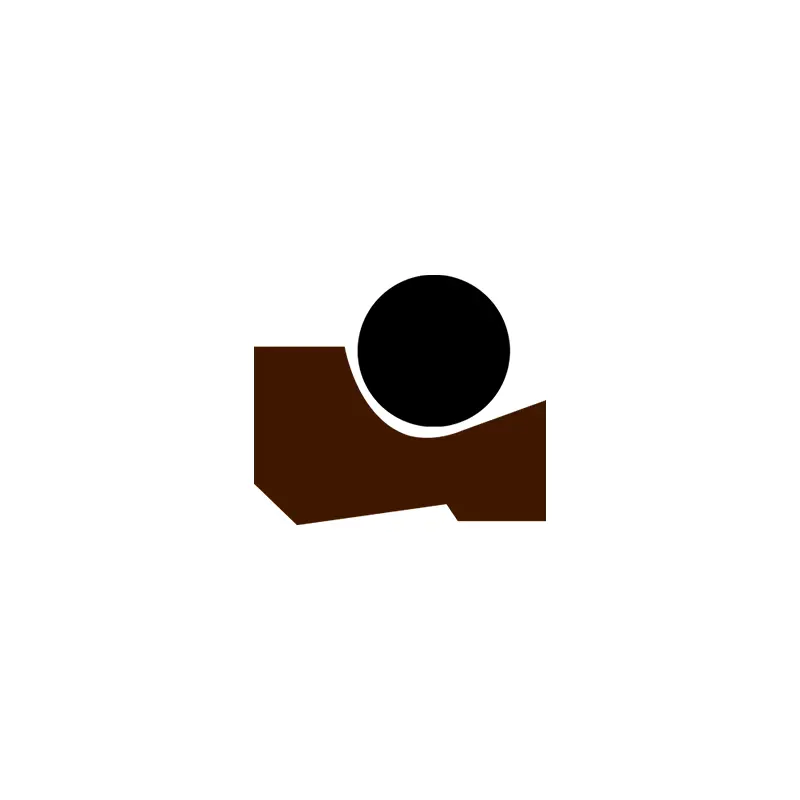

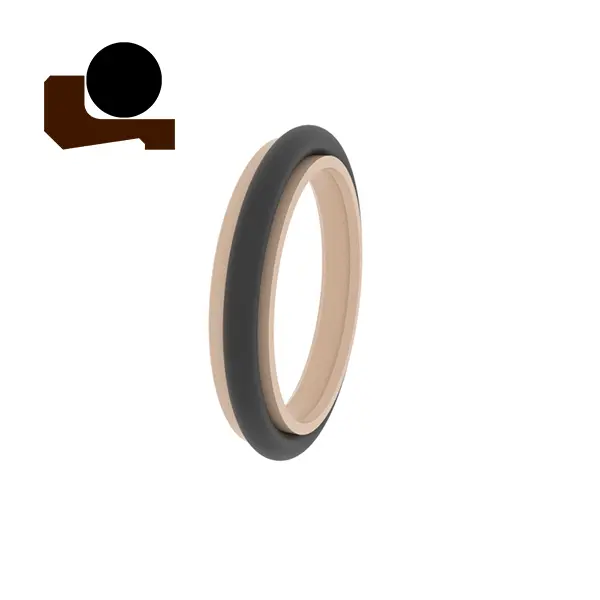

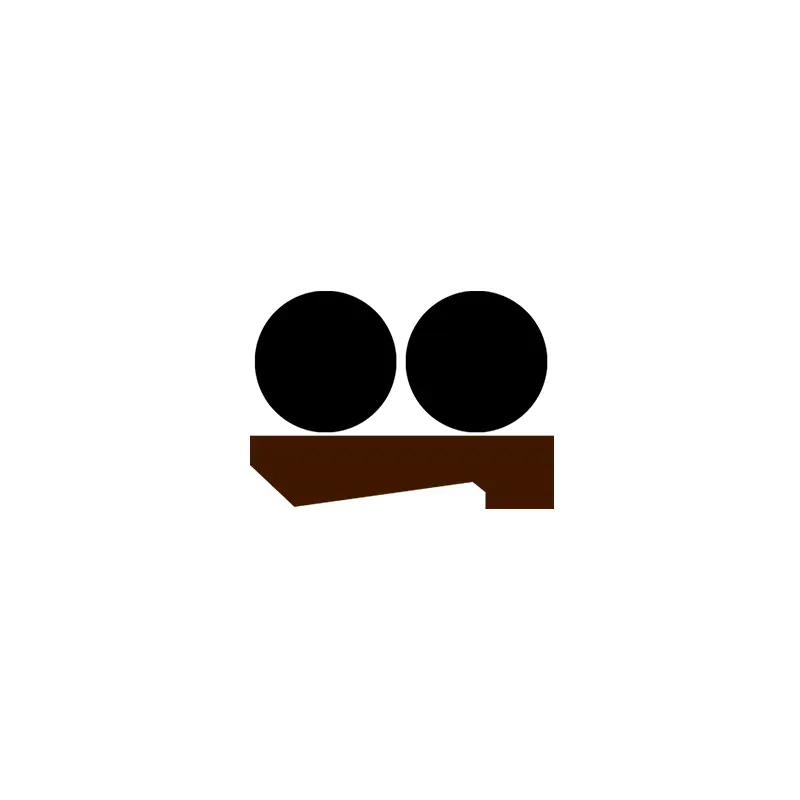

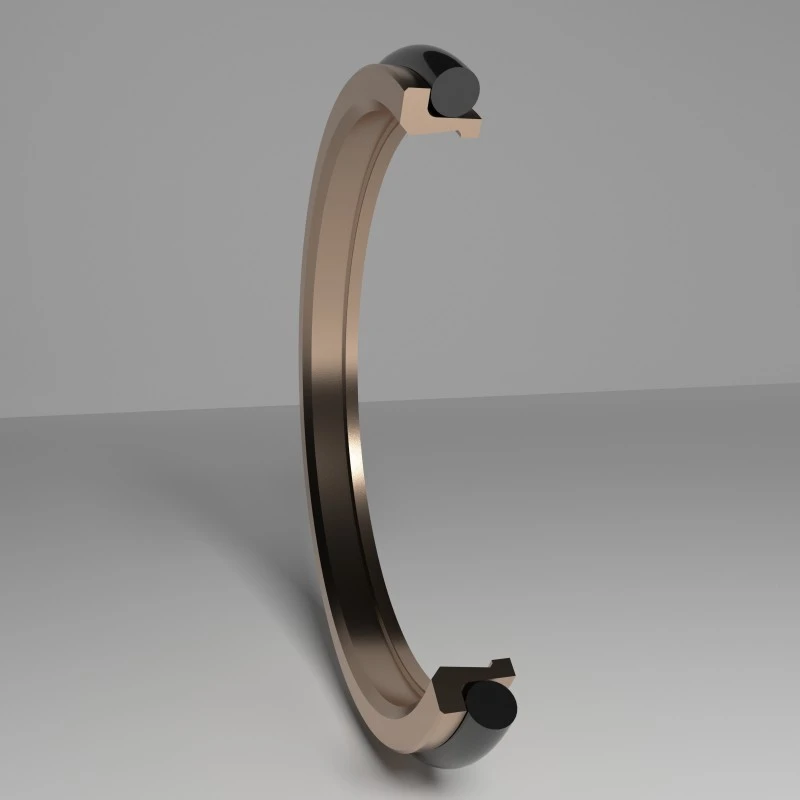

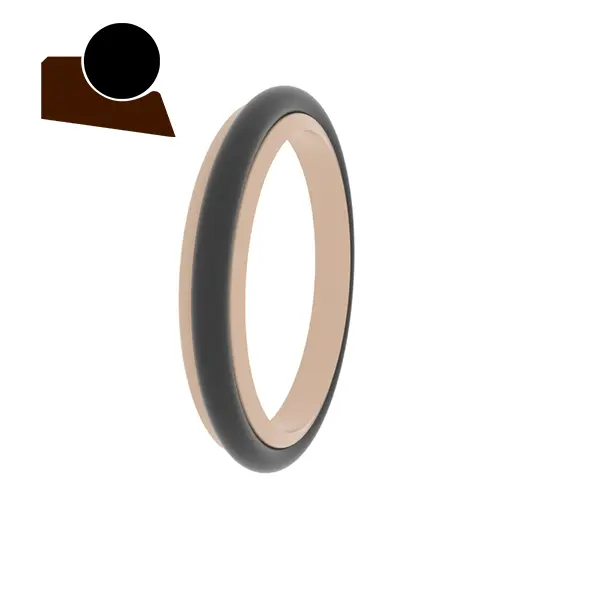

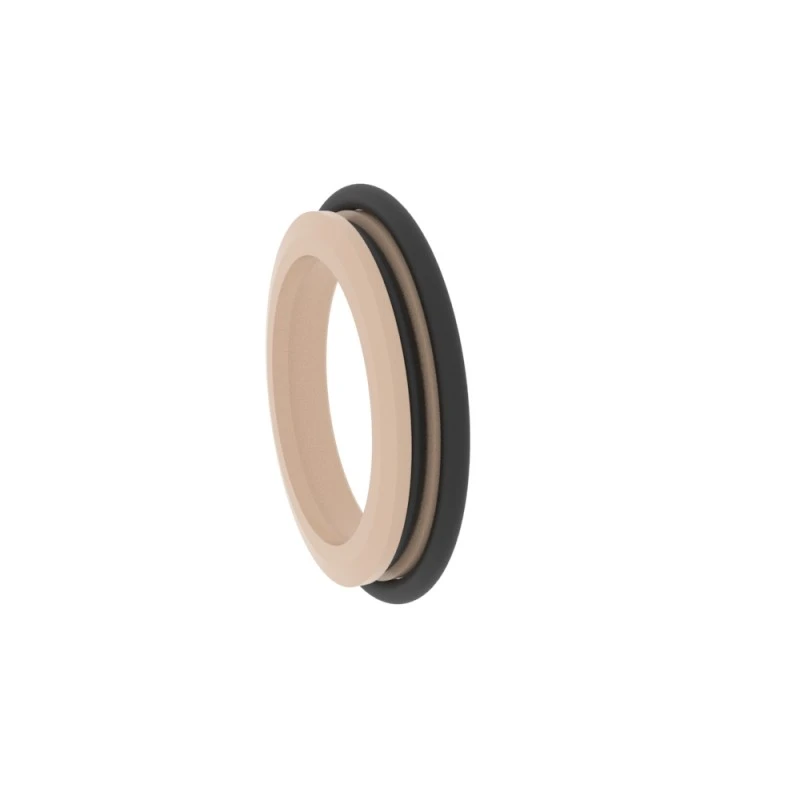

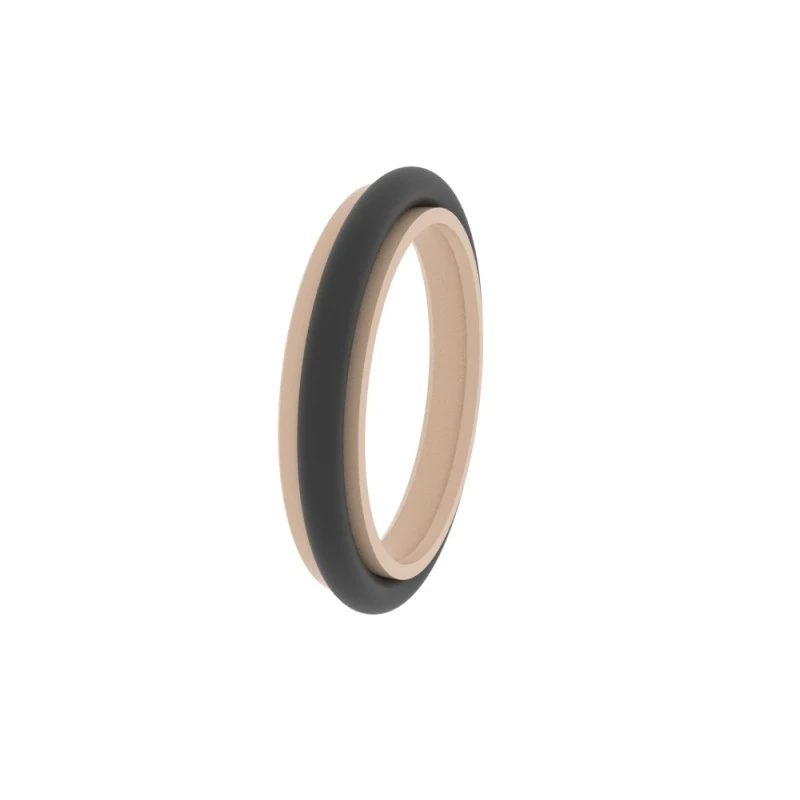

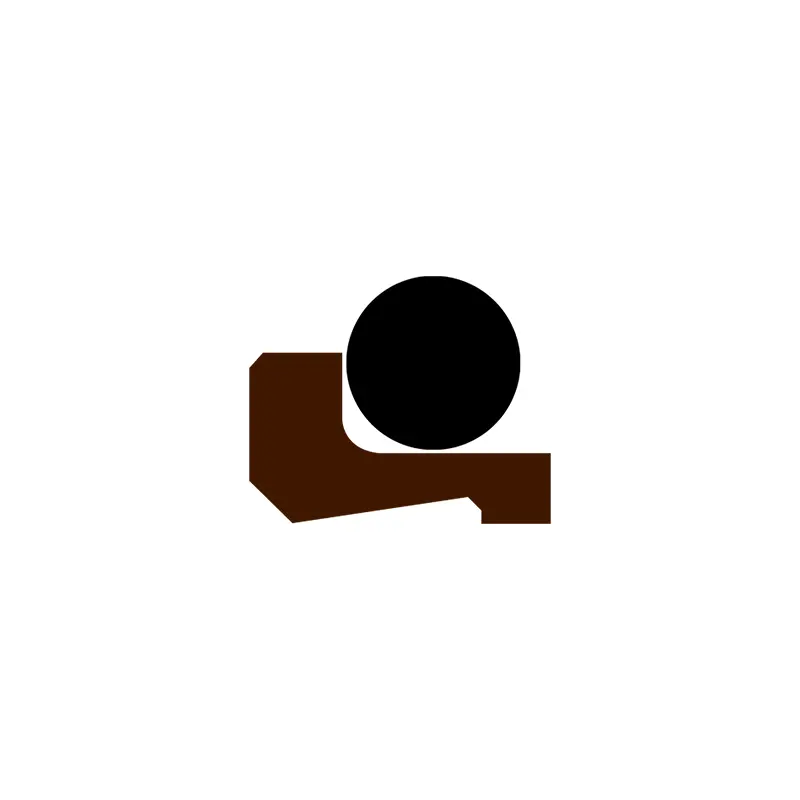

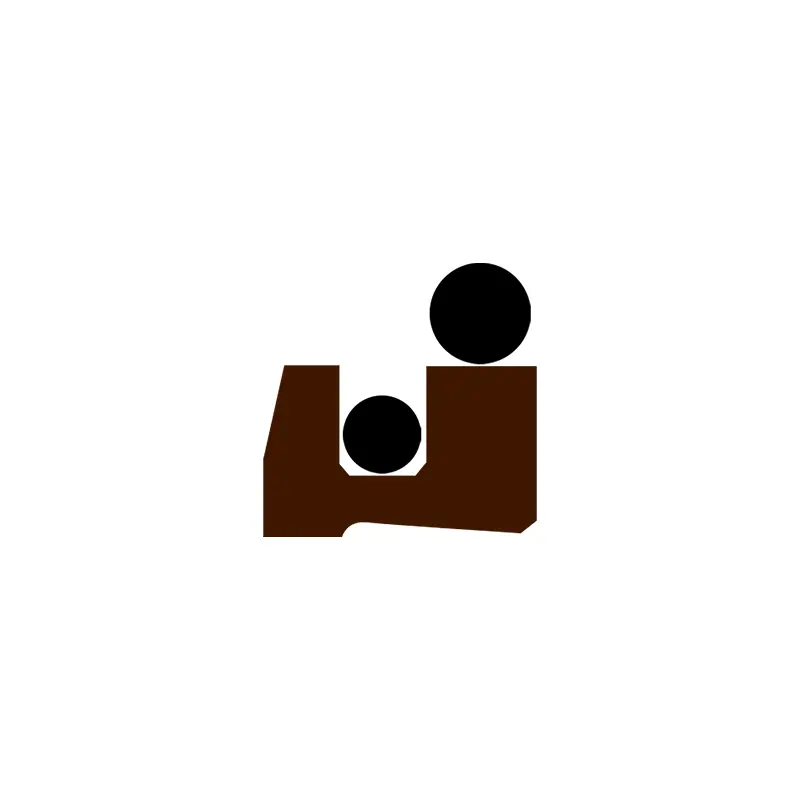

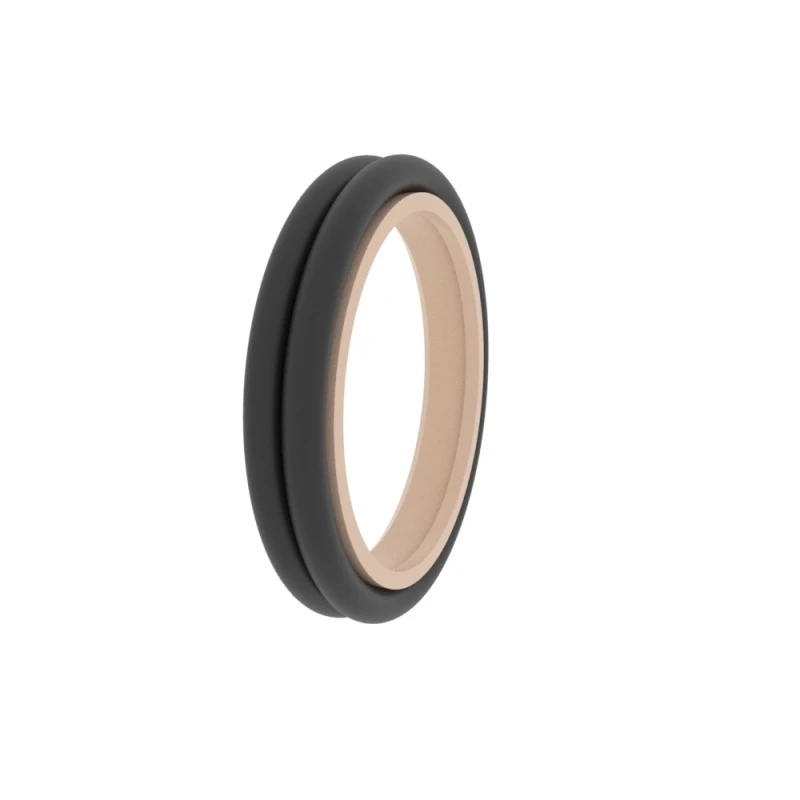

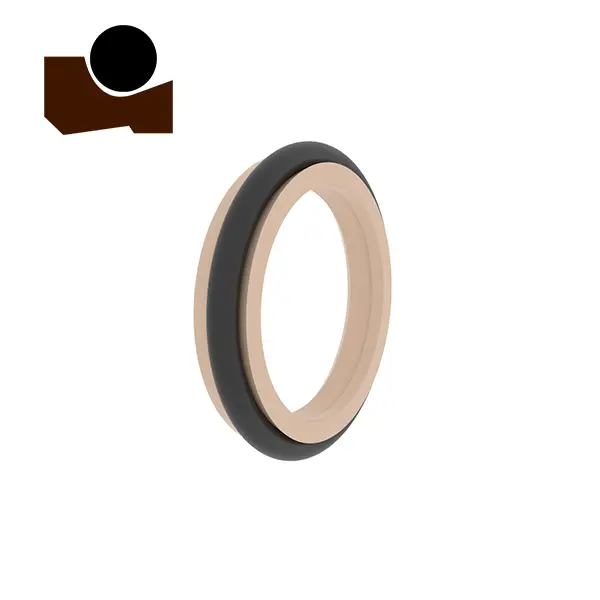

RCA115
Тапсырыс мөлшері
ΦD ...... Сыртқы диаметрі
ΦD1 ...... Сыртқы диаметрі
ΦD ...... Ішкі диаметр
L ...... ойық ені
| Бетті аяқтау | R Tmax (мкм) | RA (мкм) |
| Сырғымалы бетінің сәйкестігі Резеңке / полиуретанның тығыздағыштары Сырғымалы бетті сәйкестендіру PTFE пломбалары | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Астыңғы Ойық жағы | ≤6.3 ≤15 | ≤1.6 ≤3 |
| TP профилін қолдау ұзындығының коэффициенті | 50% -95% |
|
| Шыдам | |
| ΦD1 H11 | L <10mm +0.2 |
| ΦD H11 | L> 10mm +0.3 |
Тапсырыс беру мысал
Үлгі: RCA115
Groove мөлшері / жалпы шаң тығыздағышы биіктігі: 100x108.8x6
Материал: PTFE3 + NBR

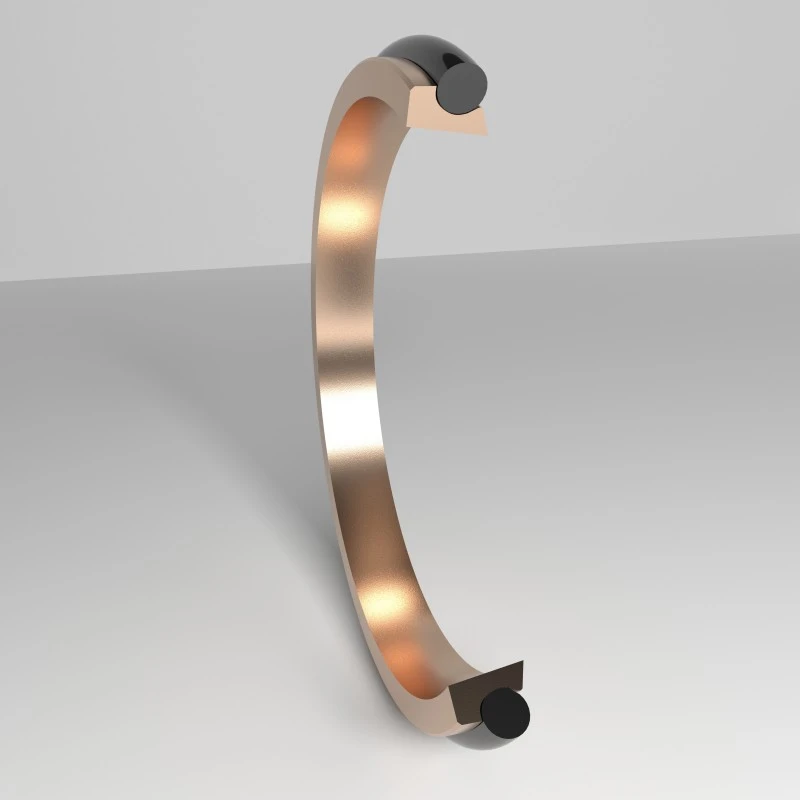

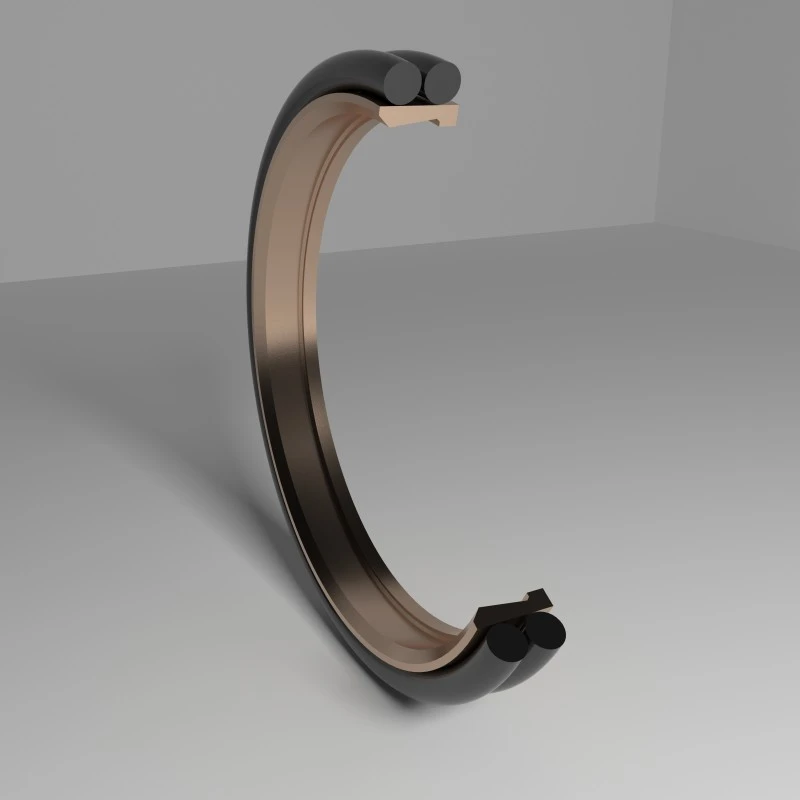

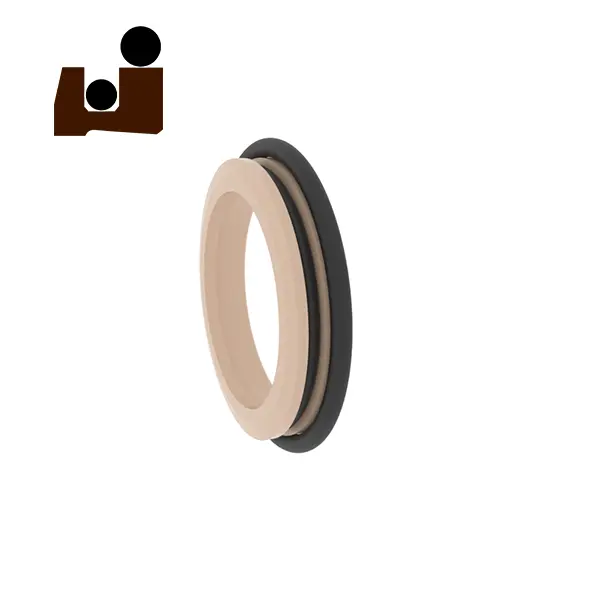

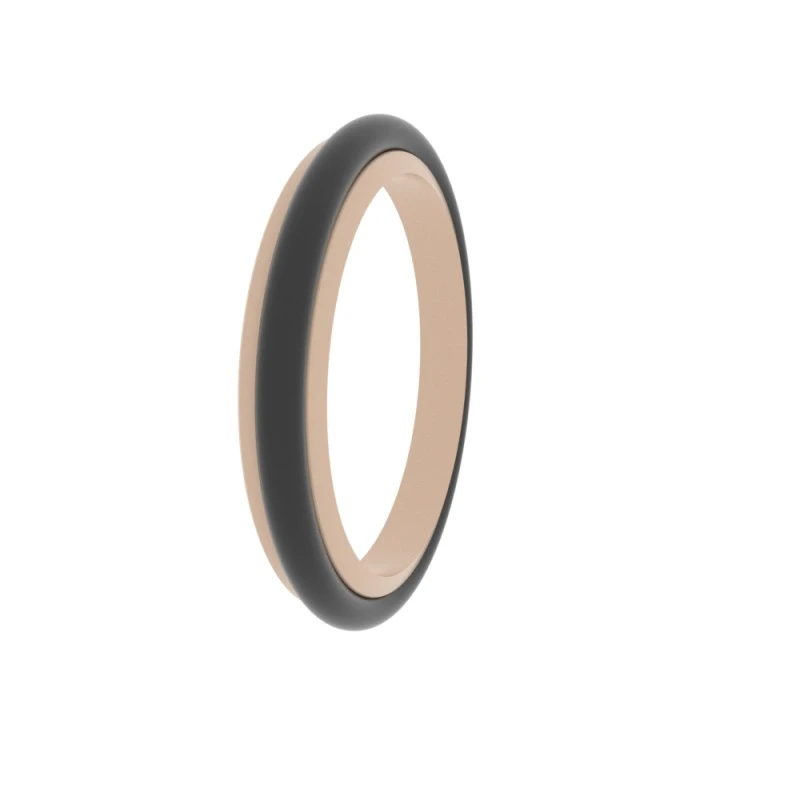

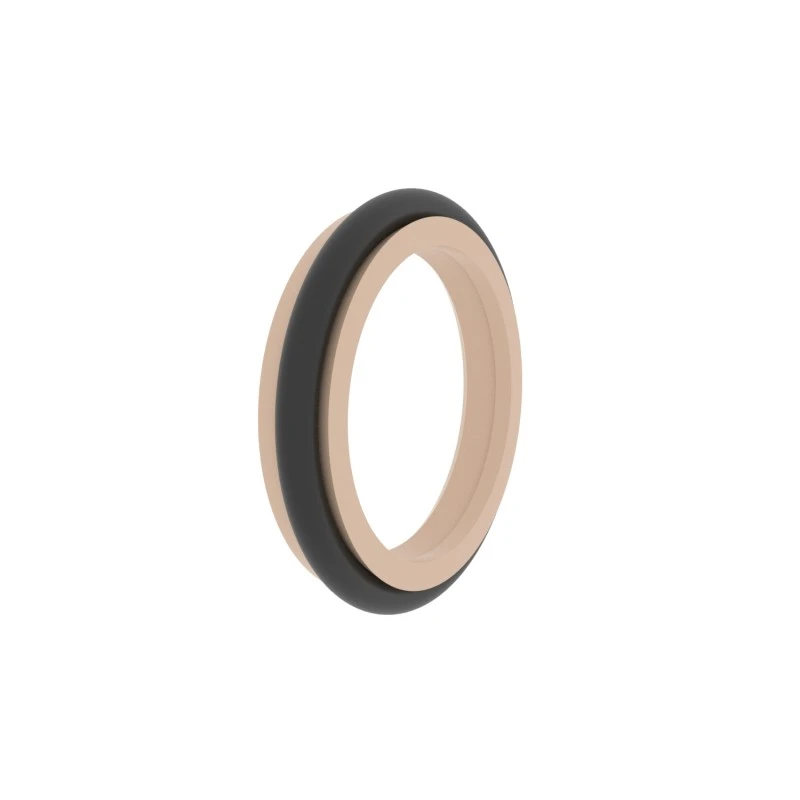

Мөрі: rca115, rca118
Негізгі Қолдану: Химия өнеркәсібі, тамақ өнеркәсібі және сервсо клапандары
Артықшылықтары: төмен үйкеліс коэффициенті, кәдімгі, кәдімгі, кішігірім орын, ұзақ уақытқа төзімді өмір, ұзақ уақытқа төзімді өмір және жұмыс кезінде позициялау қабілеті.
Материал: тетрафлуороэтилен, нитрильді резеңке немесе фторлы резеңке
| Сот ойықтарының мысалдары | Төменде стандартты ойық өлшемдері берілген (өлшем диапазонындағы кез-келген мөлшердегі шаң дақылдары) | |||||||
 |
RCA115
|
ΦD | ΦD | L | D1 | a | О-сақина | |
| 6-11.9 |
ΦD + 4.8 | 3.7 | D + 1.5 | 2 | 1.78 | |||
| 12-64.9 |
ΦD + 6.8 | 5.0 | D + 1.5 | 2 | 2.62 | |||
|
Rca116
|
65-250.9 | ΦD + 8.8 | 6.0 | D + 1.5 | 3 | 3.53 | ||
| 251-420.9 | ΦD + 12.2 | 8.4 | D + 2 | 3 | 5.33 | |||
| 421-650.9 | ΦD + 16.0 | 11.0 | D + 2 | 4 | 7.00 | |||
| ≥150 | ΦD + 20.0 | 12.0 | D + 2.5 | 5 | 8.40 | |||
