Біз жалпы мақсаттағы және жоғары мақсатты және жоғары қысымды арнайы өнімдерді қамтитын бұрылатын статикалық пломбалардың шешімдерінің толық спектрін ұсынамыз. RCFL106/102 және RCK126 қарапайым құрылымы бар негізгі модельдер; RCS130 / 131 және RCFL108 əлікті ендірудің тұрақтылығын қамтамасыз ету үшін экструзияны орнату дизайнын қабылдайды; RCK120 / 127 және басқа ұқсас сериялы өнімдер диаметрлі ішкі диаметрлі қондырғы арқылы бірдей сенімділікке қол жеткізеді.
Flange герметикалық қажеттіліктеріне жауап ретінде RCF110 және RCR118 екі бағытта да қысым жасай алады, тапсырыс беру кезінде қысым бағыты көрсетілуі керек. Өнім желісі жоғары қысымды жұмыс жағдайына дейін төмен қысымды, ал материал тозуға төзімді және коррозияға төзімді және гидравликалық жүйелерде, құбыр желілері мен өндірістік жабдықтармен тығыз қолданылады.
Өнімнің ерекшеліктері мен қосымшалары:
Қолдану: Жалпы мақсат, жеке куәлік, od od, осьтік тығыздағыш
O-сақиналық сипаттамалар мен ойықтар
Тапсырыс мөлшері
ΦD1 ...... Ішкі диаметр
ΦD2 ...... Бөлім диаметрі
Тапсырыс беру мысал
Үлгі: RCFL106
Диаметрі ішкі диаметрі диаметрі: 14x1.8
Материал: NBR
Қолдану
Ішіндегі қысым: O-сақинасы сыртқы диаметрден сығылады
Сырттағы қысым: O-сақина диаметрі ішінен сығылады

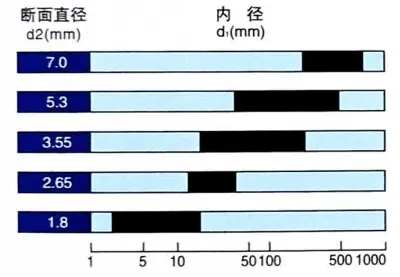

О-сақиналарда нақты өндірістік төзімділік бар. Рұқсат етілген төзімділік DIN3771 және ISO3601 / 1 (көлденең қима диаметрі 7 мм, ішкі диаметрі 670 мм дейін) сәйкес стандартталған. Тиісті төзімділік келесі кестеде көрсетілген.
| Бөлімге төзімділік | ||||||||
| Секция | 1.80 | 2.65 | 3.55 | 5.30 | 7.00 | 8.4 | 10.00 | 12.00 |
| Шыдам | ± 0.08 | ± 0.09 | ± 0.10 | ± 0,13 | ± 0,15 | ± 0,18 | ± 0.21 | ± 0.25 |
| Диаметрдің ішкі төзімділігі | ||||||||||
| Ішкі диаметр | 1.80 ~ 6.30 | 6.70 ~ 11.20 | 11.8 ~ 21.2 | 22.4 ~ 40.0 | 41.2 ~ 80.0 | 82.5 ~ 160 | 165 ~ 300 | 300 ~ 650 | 670 ~ 910 | 910 ~ 1180 |
| Шыдам | ± 0,13 | ± 0,16 | ± 0,19 | ± 0.95 | ± 0.86 | ± 0.78 | ± 0.74 | ± 0.67 | ± 0.60 | ± 0.65 |
| Сәйкес ішкі диаметрі пайыздық% | ||||||||||

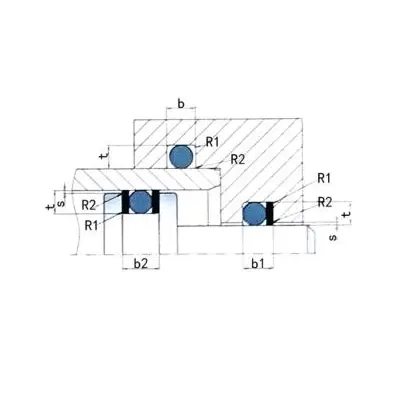

Ойық мөлшері
 |
||||||||||
| Секция д2 | Ойықтың тереңдігі t | Грок ені блогы: мм (+0.20) | Радиус R1 мм | |||||||
| мм | Статистикалық | Динамикалық (гидравликалық) | Динамикалық (пневматикалық) | б Ұстара сақина жоқ | B1 1 сақина сақинасы | б2 2 сақиналар | ||||
| 1.00 | 0.65 | ± 0.05 | 0.75 | ± 0.02 | 0.80 | ± 0.02 | 1.4 | 2.4 | 3.4 | 0.2-0.4 |
| 1.50 | 1.05 | 1.20 | 1.25 | 2.0 | 3.0 | 4.0 | 0.2-0.4 | |||
| 1.80 | 1.30 | 1.45 | 1.55 | 2.4 | 3.4 | 4.4 | 0.2-0.4 | |||
| 2.00 | 1.50 | 1.65 | 1.75 | 2.7 | 3.7 | 4.7 | 0.2-0.4 | |||
| 2.50 | 1.95 | 2.10 | 2.20 | 3.4 | 4.9 | 6.4 | 0.2-0.4 | |||
| 2.65 | 2.05 | 2.25 | 2.35 | 3.6 | 5.1 | 6.6 | 0.2-0.4 | |||
| 3.00 | 2.40 | 2.55 | 2.70 | 4.2 | 5.7 | 7.2 | 0.2-0.4 | |||
| 3.50 | 2.80 | ± 0.07 | 3.05 | ± 0.05 | 3.20 | ± 0.05 | 4.8 | 5.3 | 7.8 | 0.3-0.6 |
| 3.55 | 2.85 | 3.10 | 3.25 | 4.8 | 6.3 | 7.8 | 0.3-0.6 | |||
| 4.00 | 3.25 | 3.50 | 3.65 | 5.4 | 6.9 | 8.4 | 0.3-0.6 | |||
| 5.00 | 4.15 | ± 0.10 | 4.45 | 4.65 | 6.8 | 8.8 | 10.8 | 0.3-0.6 | ||
| 5.30 | 4.40 | 4.70 | 4.90 | 7.2 | 9.3 | 11.2 | 0.6-1.0 | |||
| 7.00 | 5.85 | 6.25 | 6.55 | 9.6 | 12.1 | 14.6 | 0.6-1.0 | |||
| 8.40 | 7.10 | 7.50 | 7.90 | 12.9 | 13.4 | 15.6 | 0.6-1.0 | |||
