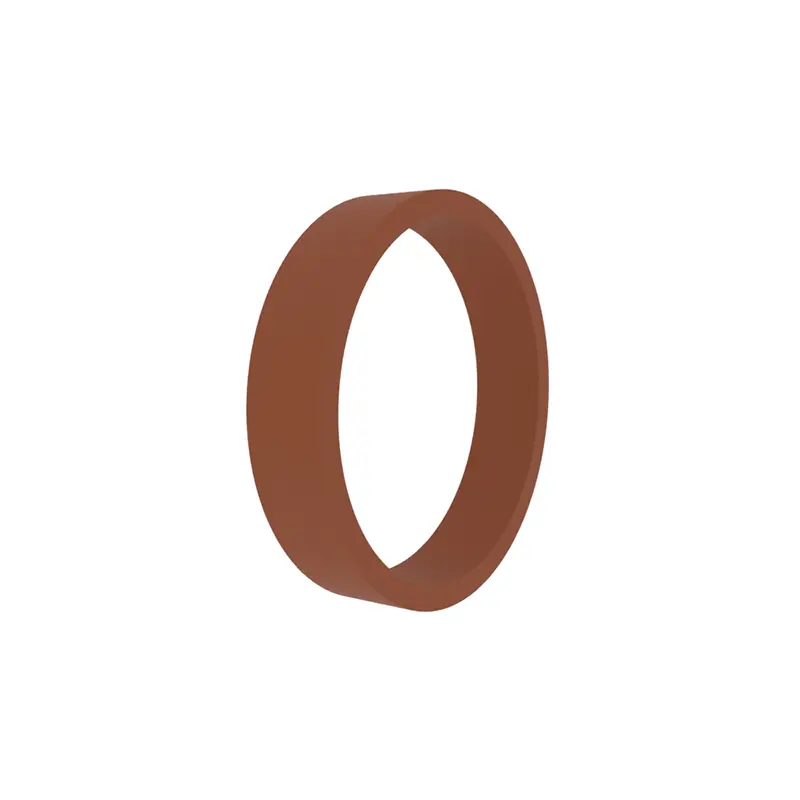

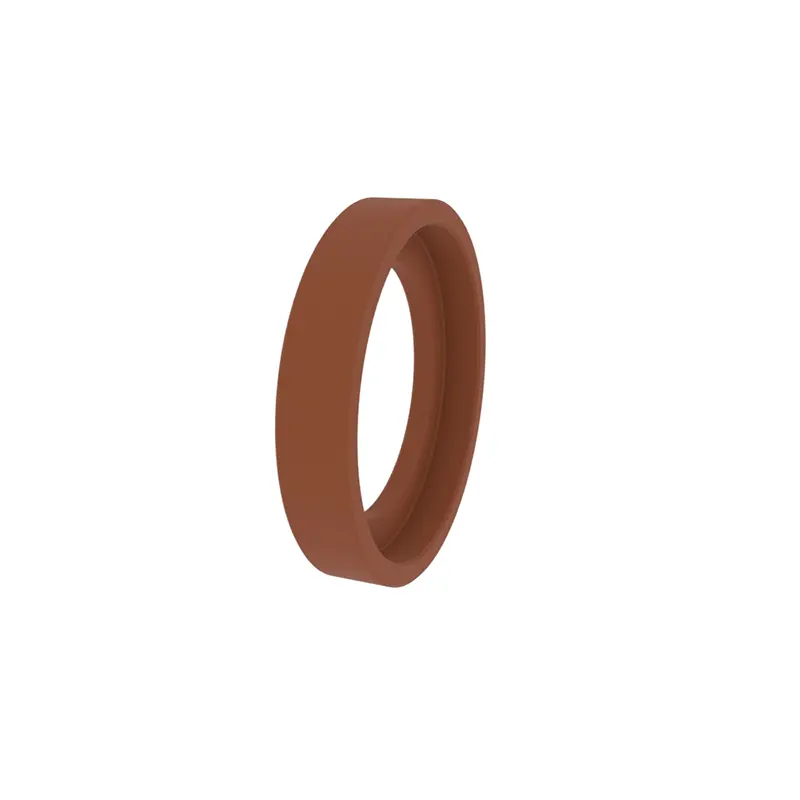

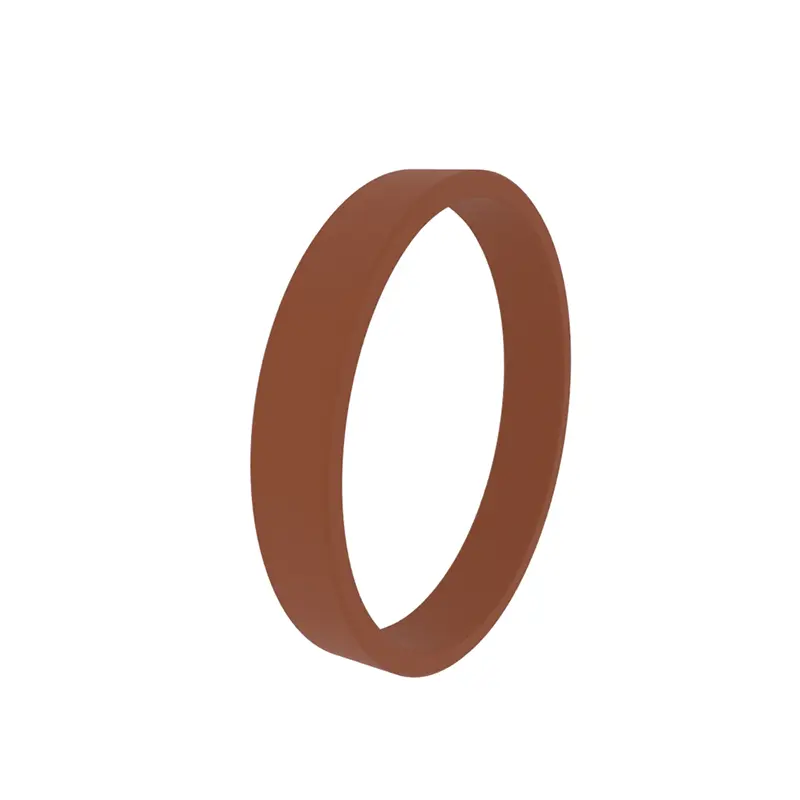

Бұру тығыздағышы сақинасы

Біздің бұру герметикалық бағыттаушы сақинасы гидравликалық цилиндрлерде, пневматикалық жүйелерде, өндірістік машиналарда және басқа да кен орындарында кеңінен қолданылады. Біз тапсырыс берушіге сәйкес, жабдықтың жұмыс тиімділігін арттыруға және сенімділікті герметикалық етіп көрсетуге арналған клиентке сәйкес шешімдер бере аламыз. Әр түрлі сипаттамаларға сәйкес, біз бұру тығыздағышы сақинасын әртүрлі модельдер қатарына бөлдік.

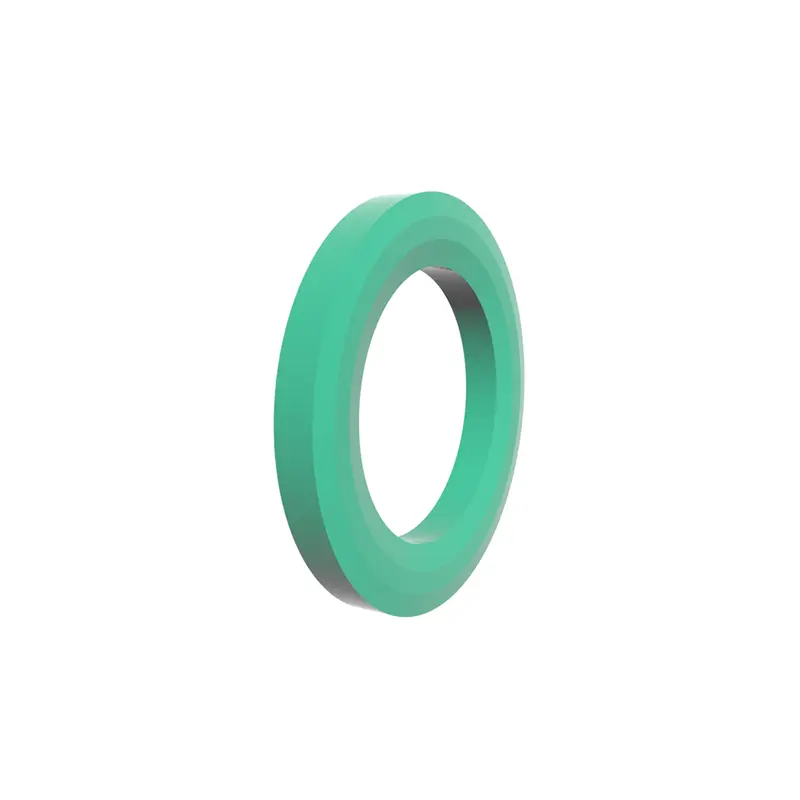

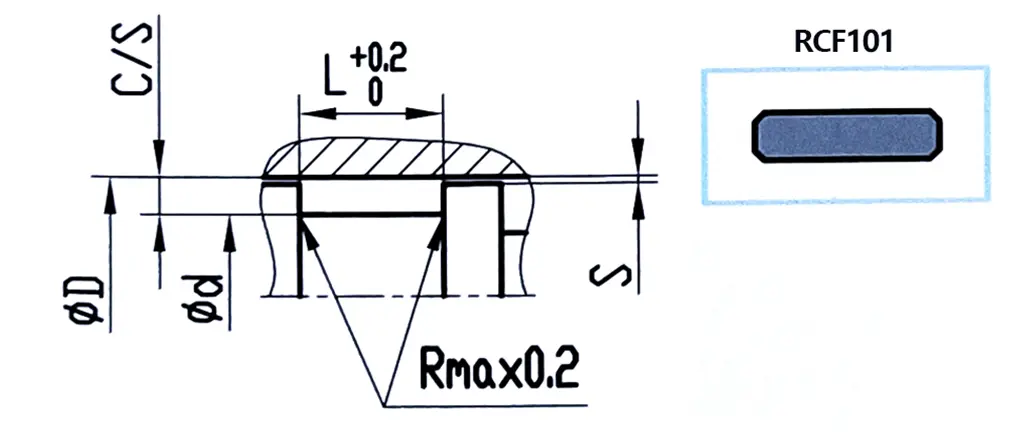

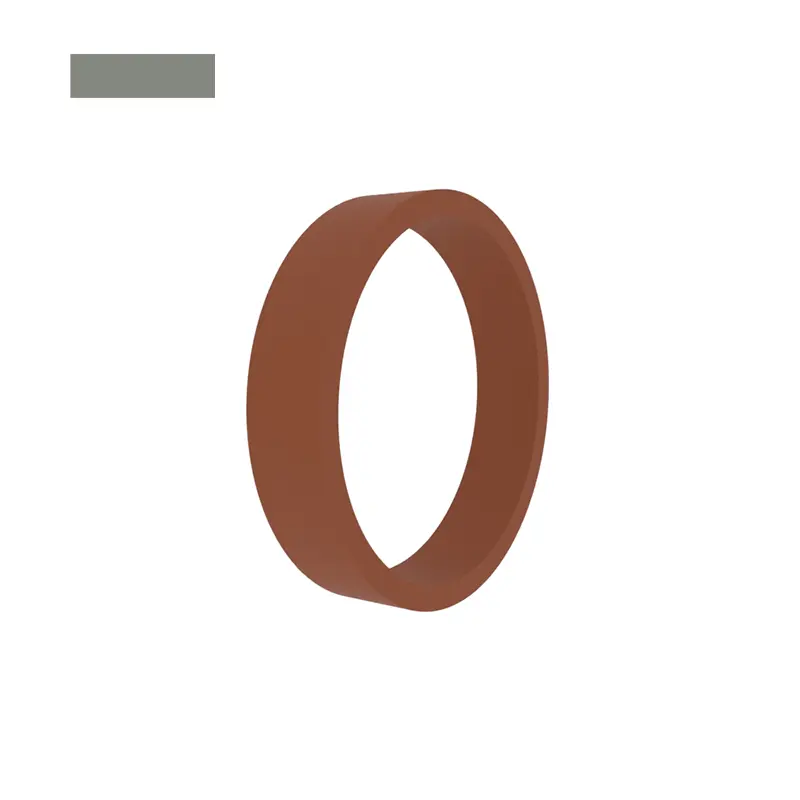

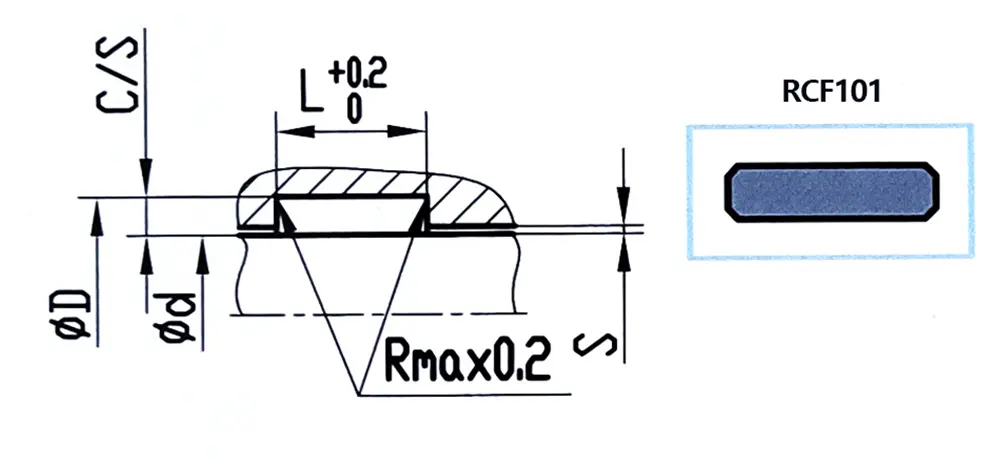

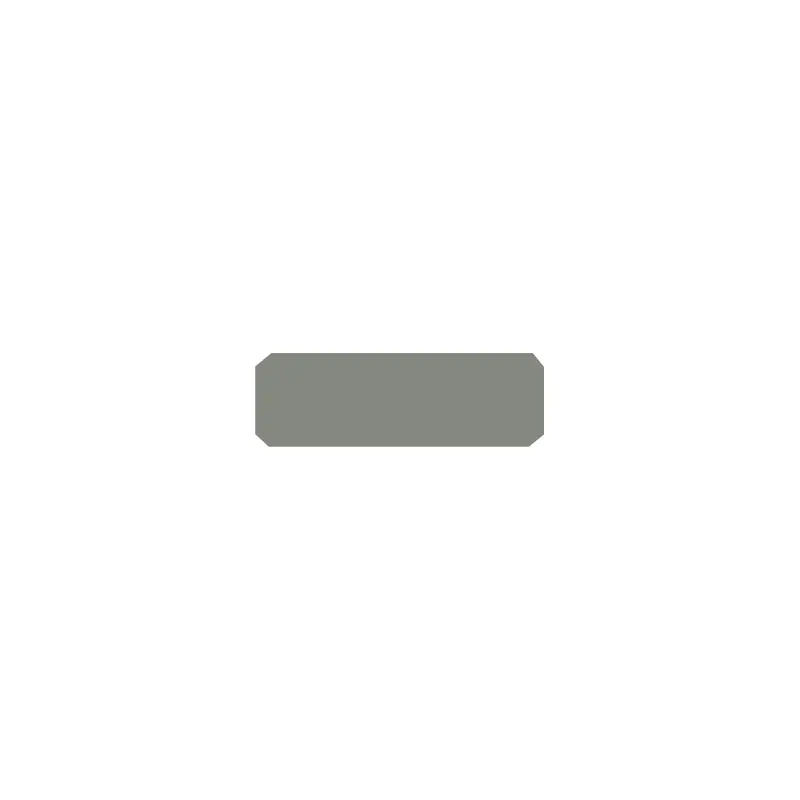

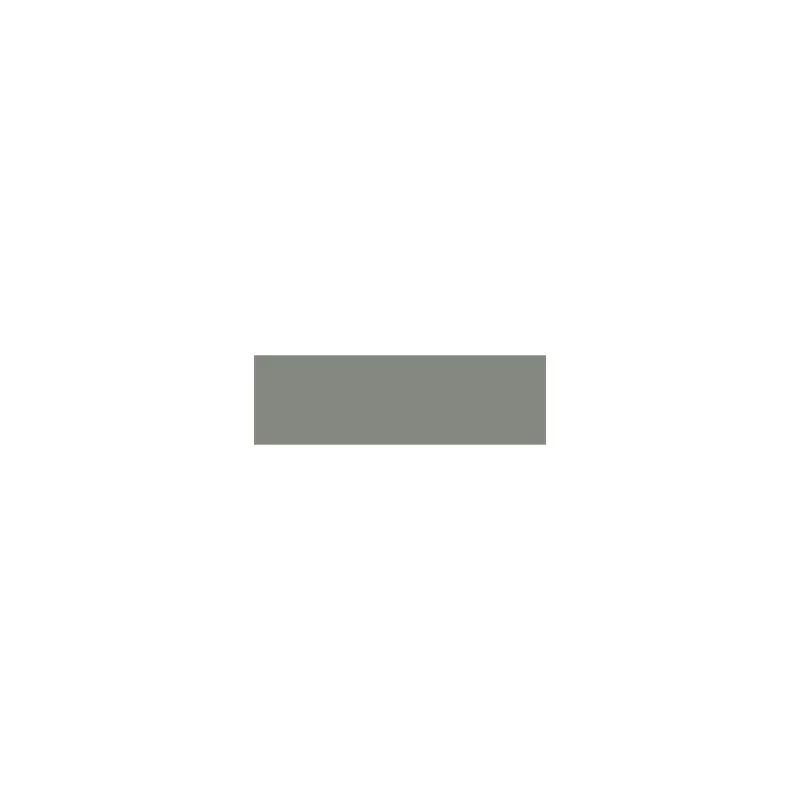

RCF101, RCF102, RCFB102 стандартты бағыттау сақиналары цилиндрлердің поршене және поршендік шыбықтарына жарамды. Олардың көпшілігінде жабық ойықтарға ашып, орнатылуы керек немесе олар ашық болуы мүмкін.

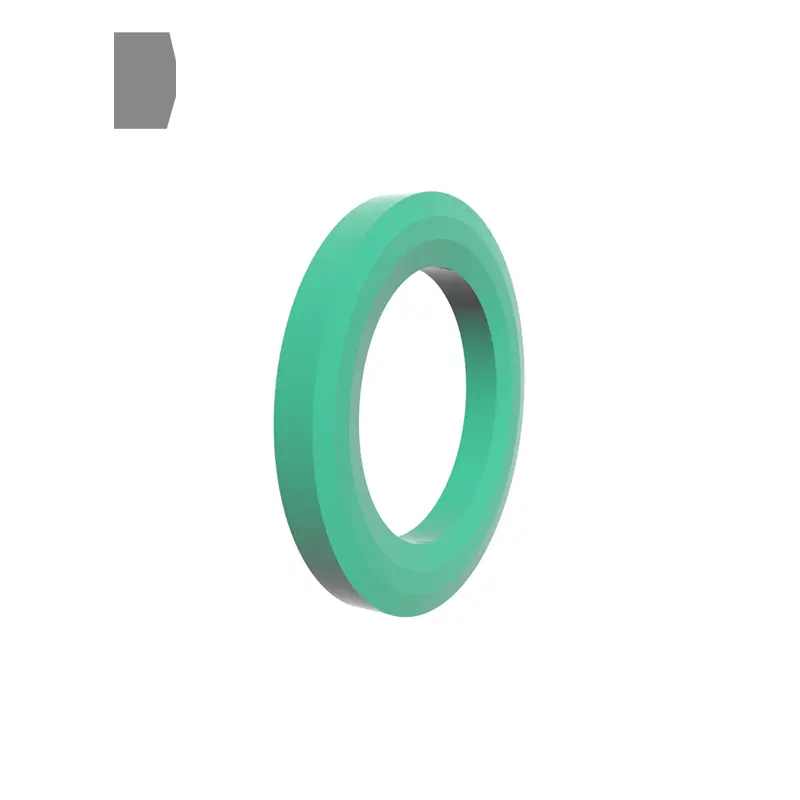

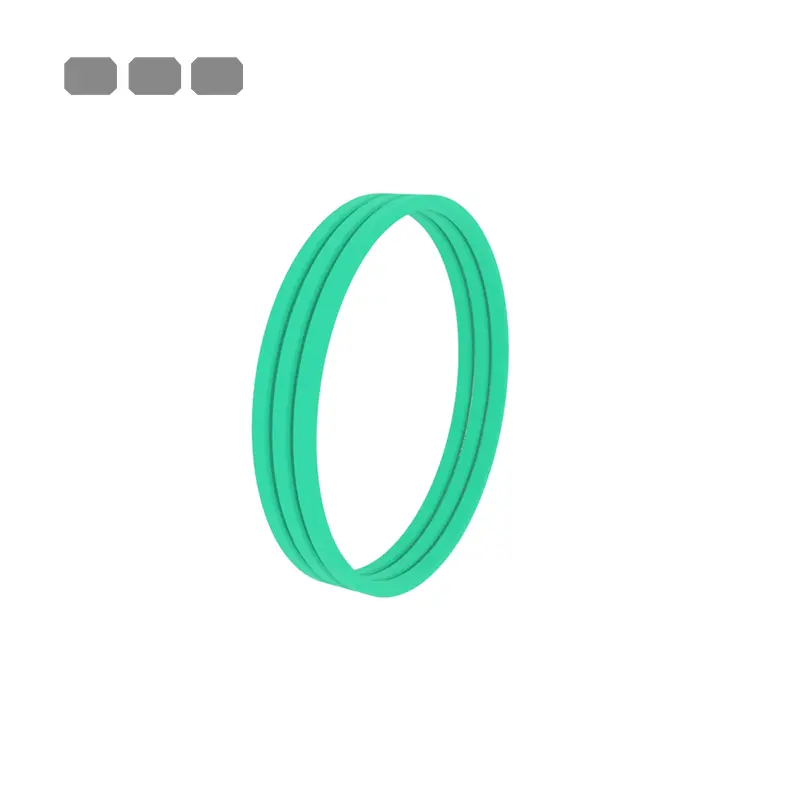

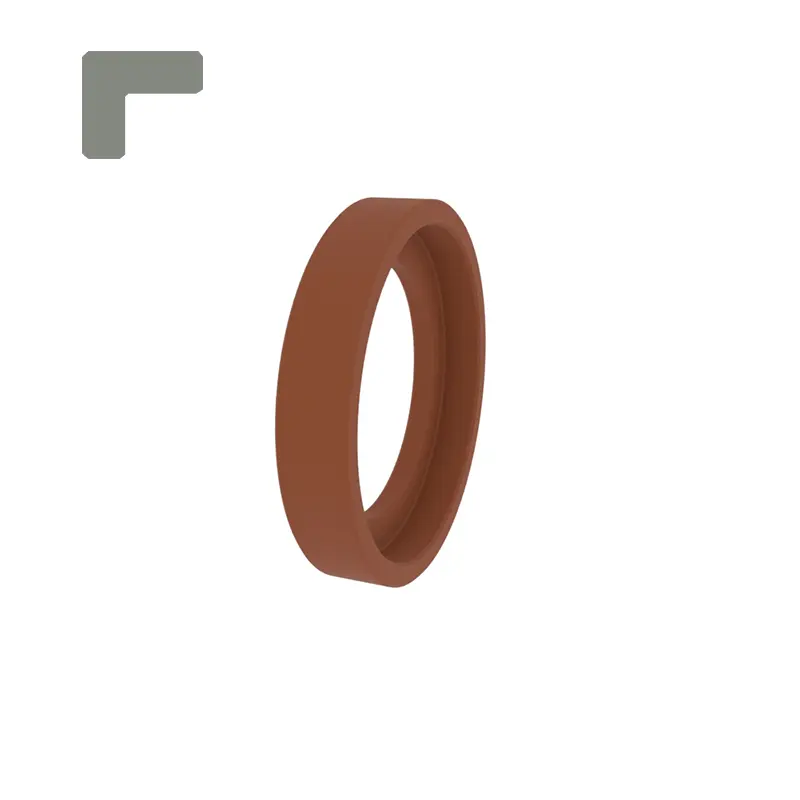

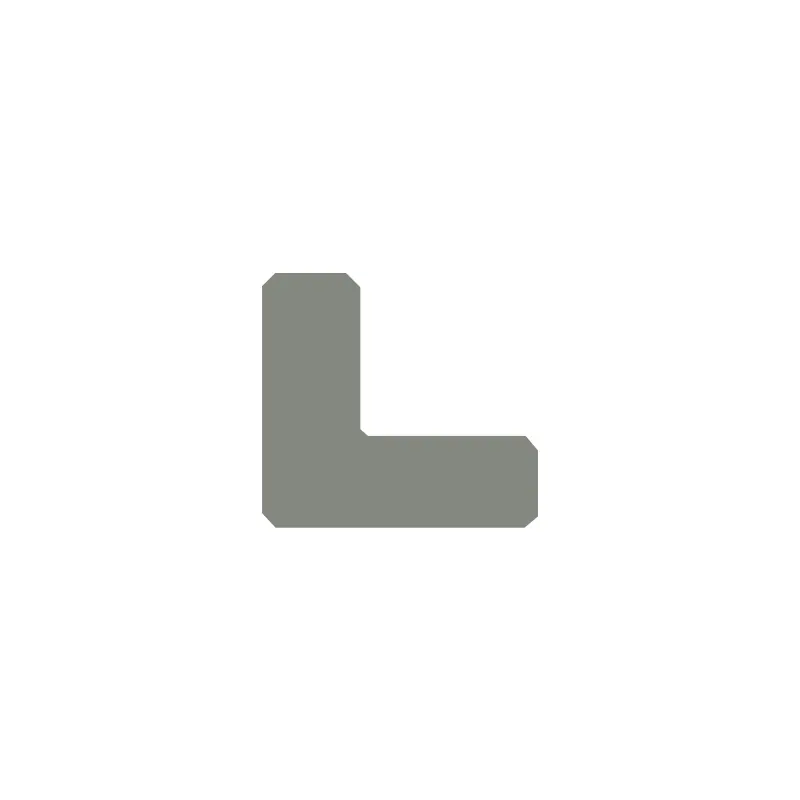

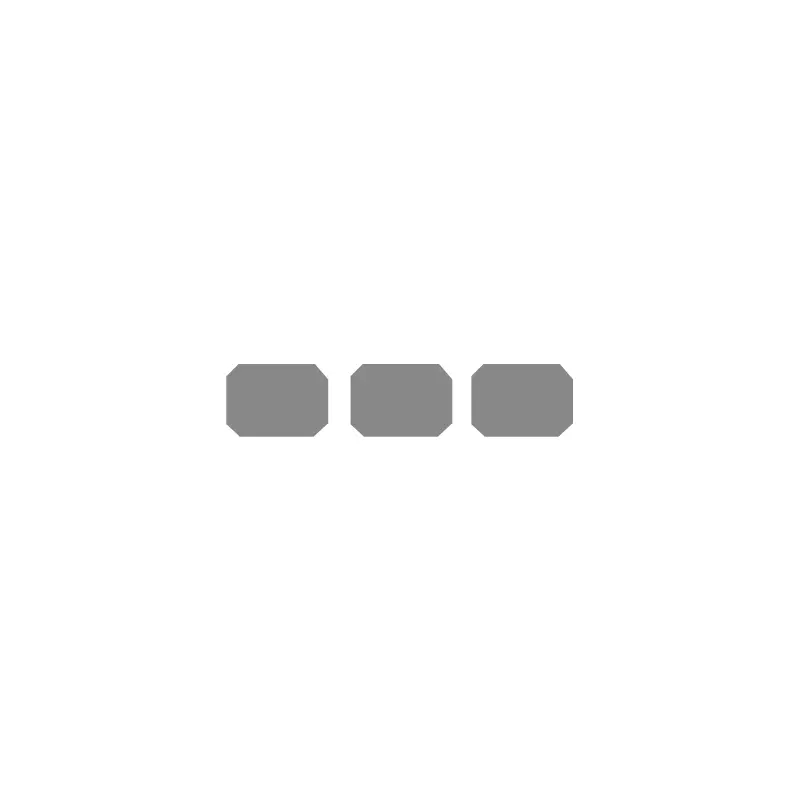

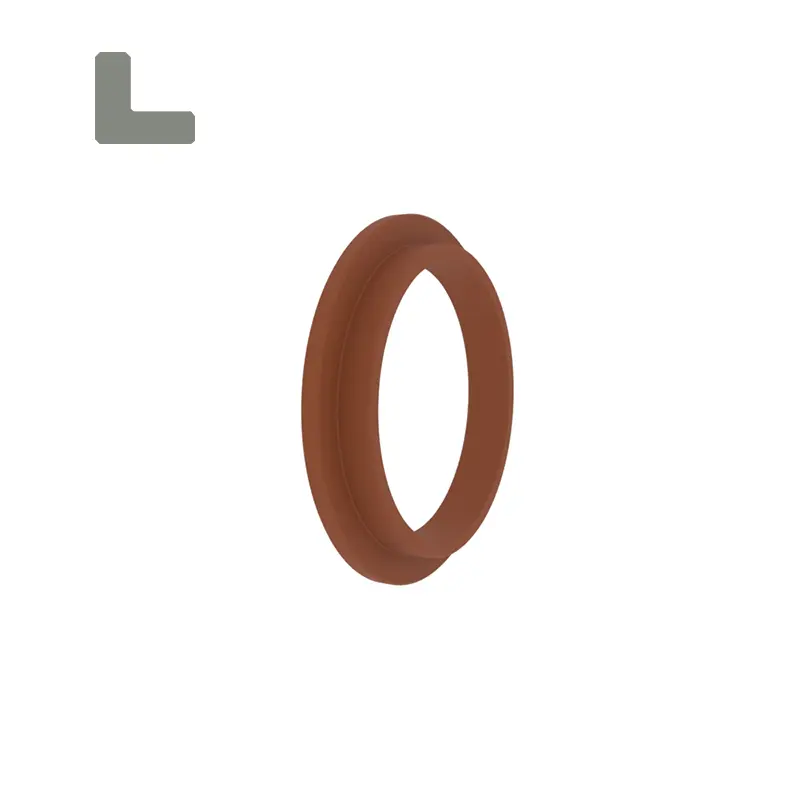

RCF103, RCF104 стандартты бағыттау сақиналары поршеньдерге арналған нұсқауларға сай келеді. Бұрыштары бар дизайн бағыттаушы сақиналар мен сақиналардың функцияларына ие. Оны ашық немесе жоқ болуы мүмкін.

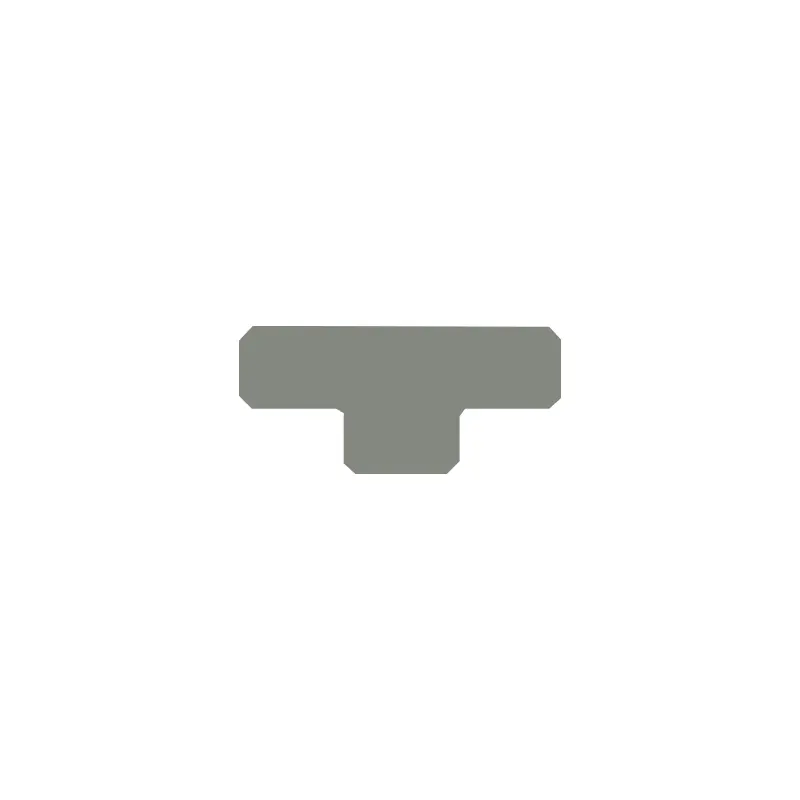

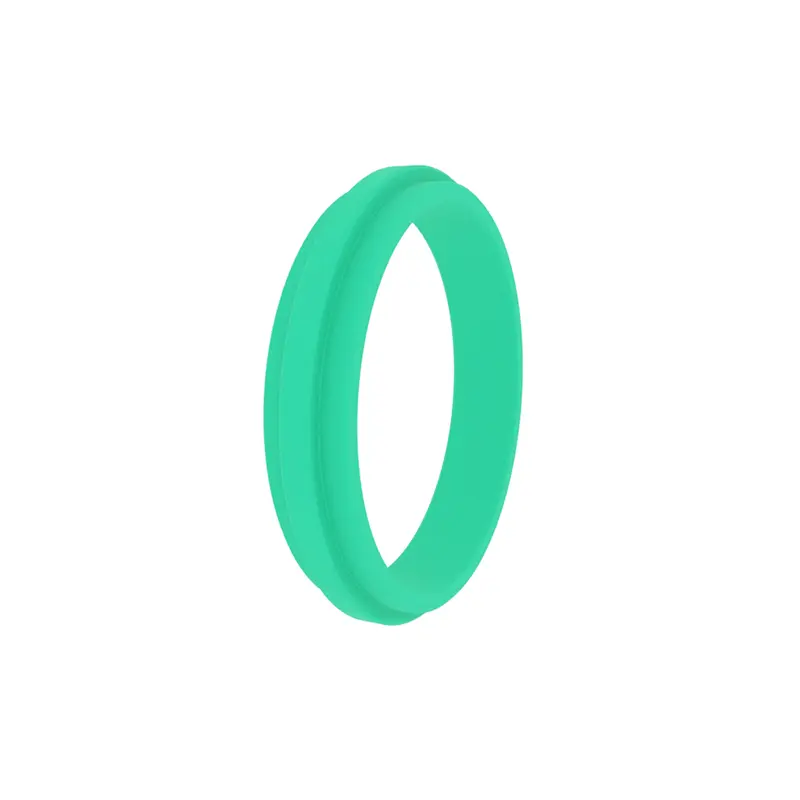

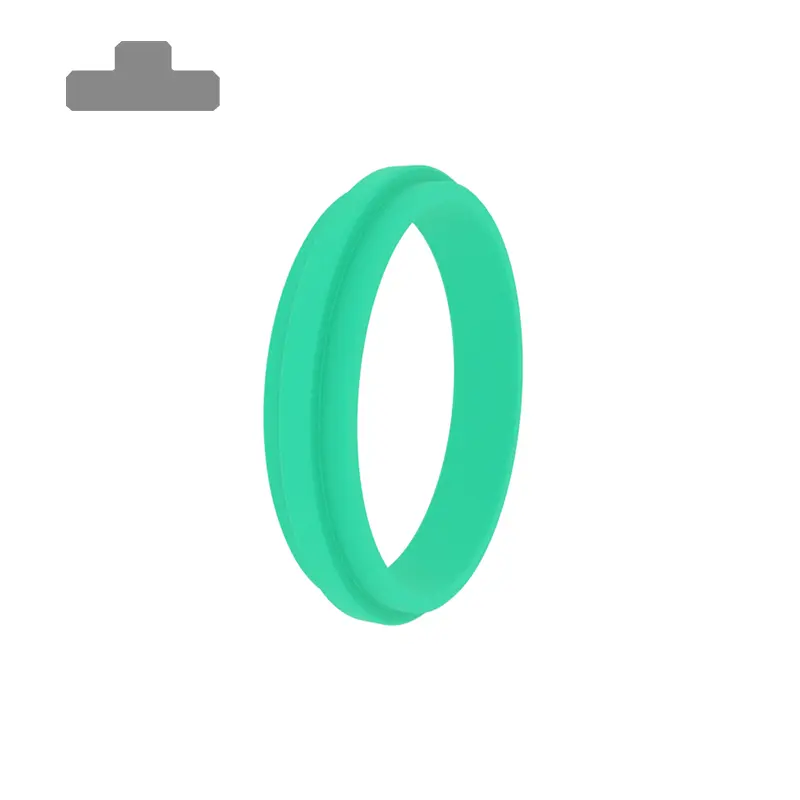

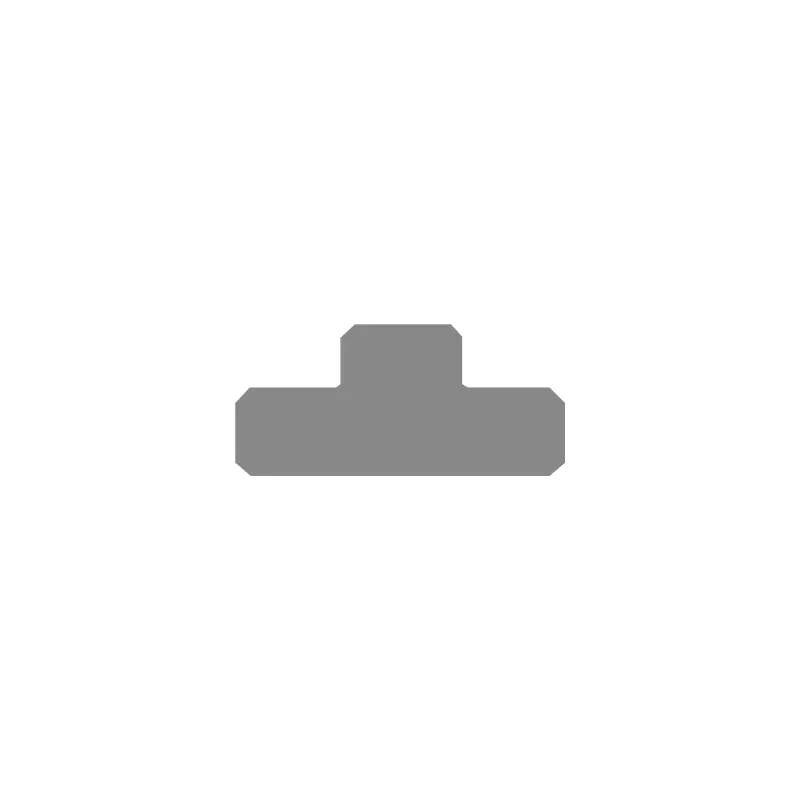

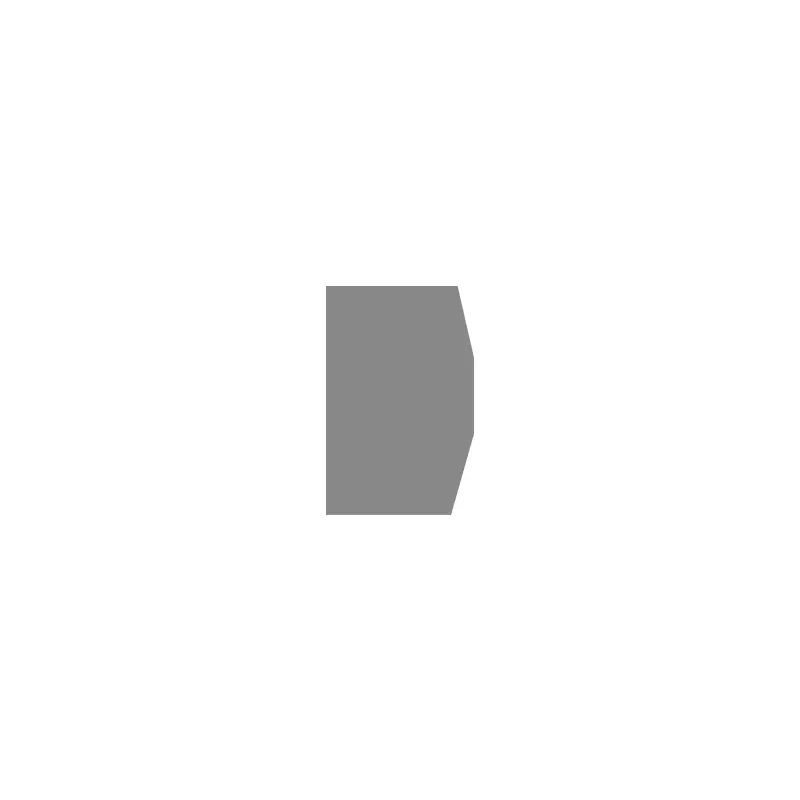

RCF105 стандартты бағыттаушы сақина поршеньді бағыттағыштарға жарамды. Оның ішкі диаметріне дөңес сақина бар. Оны ашық немесе жоқ болуы мүмкін.

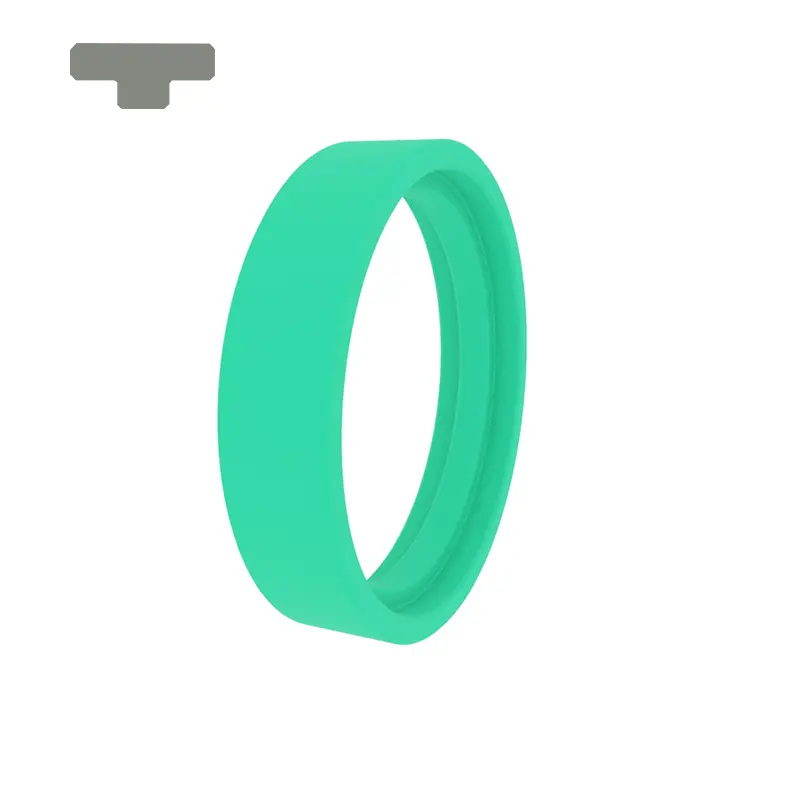

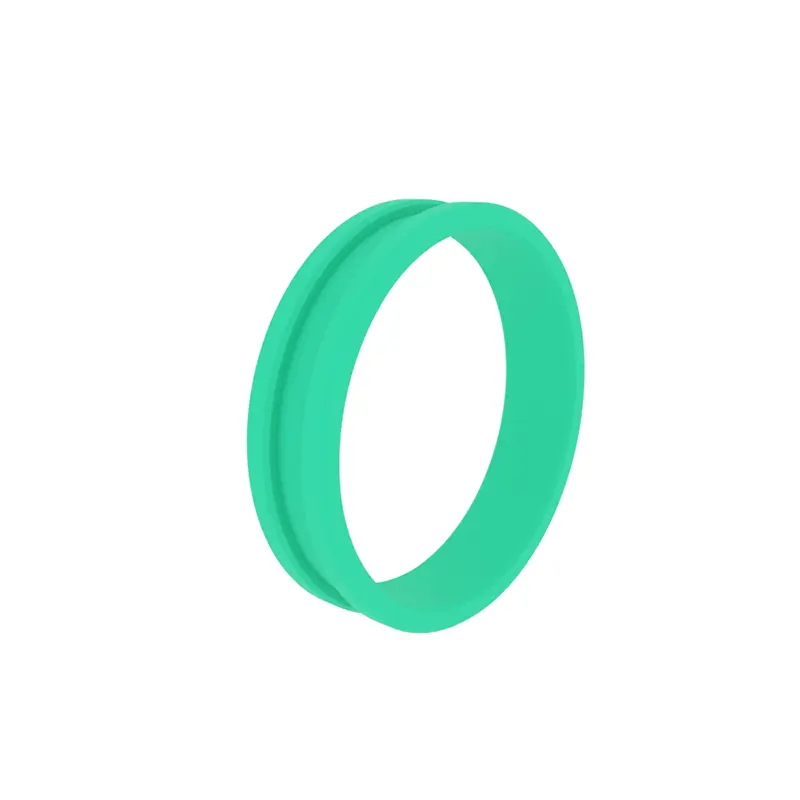

RCF106 Стандартты бағыттау сақинасы поршеньдер шыбықтарына арналған. Оның сыртқы диаметрінде дөңес сақина бар. Оны ашық немесе жоқ болуы мүмкін.

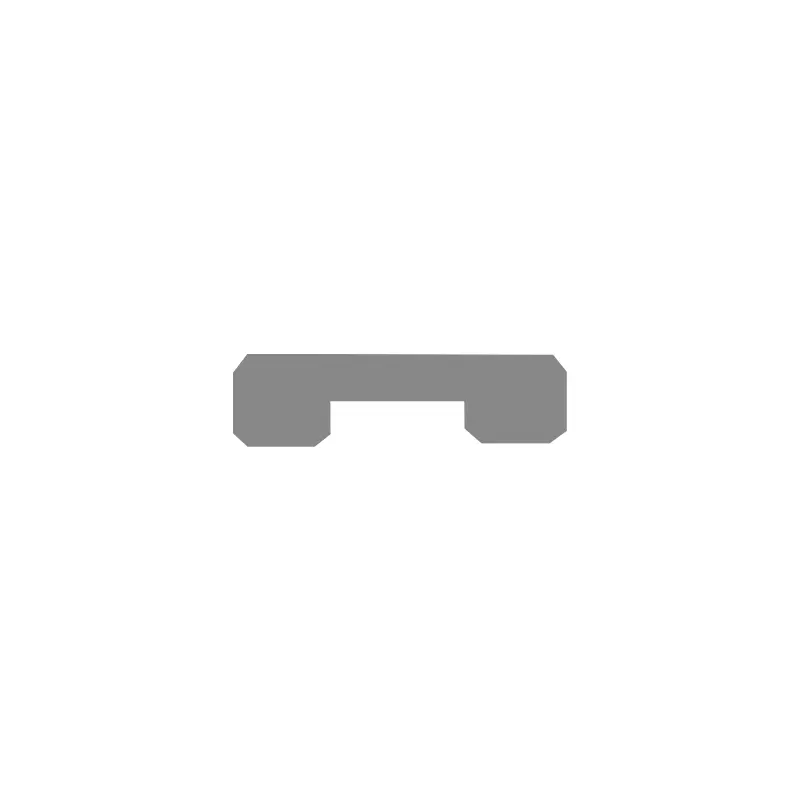

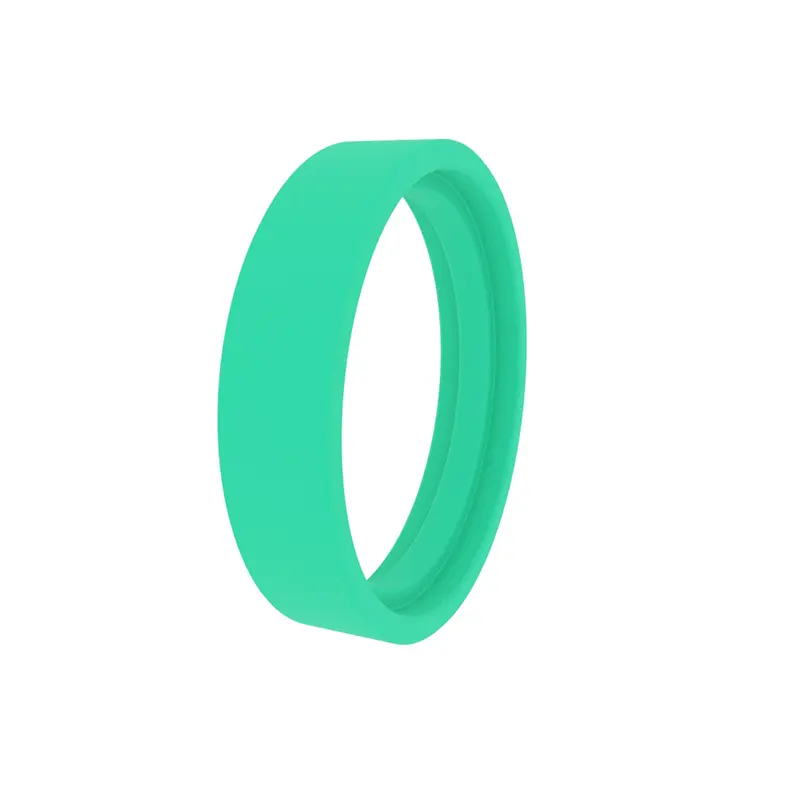

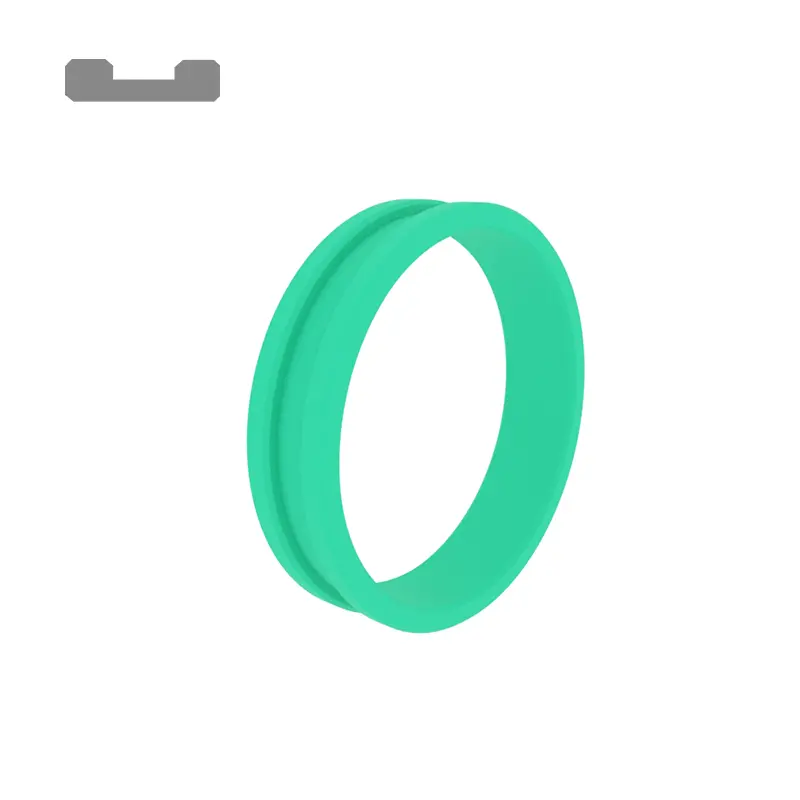

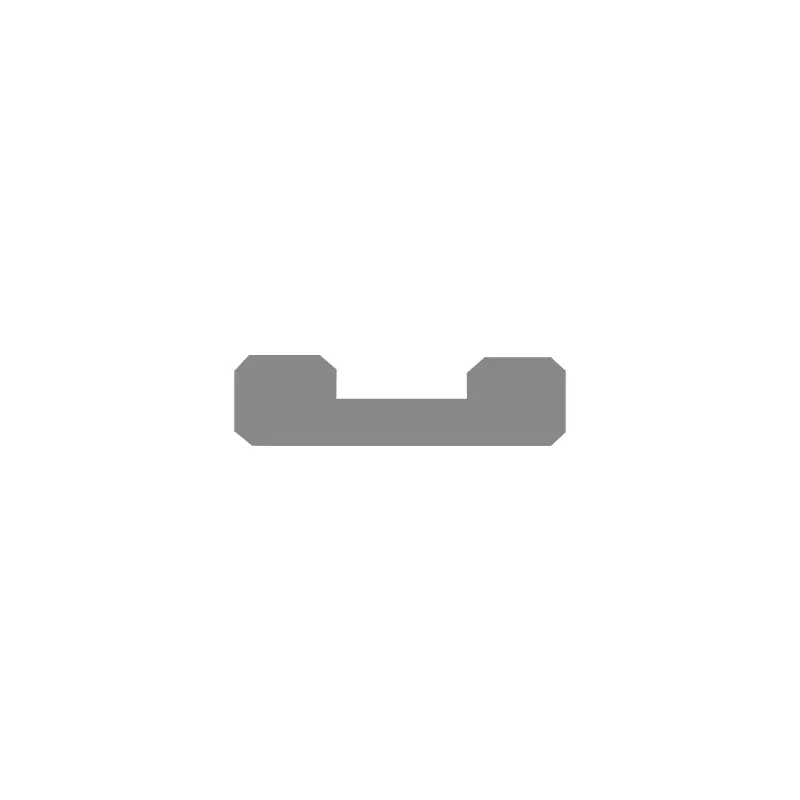

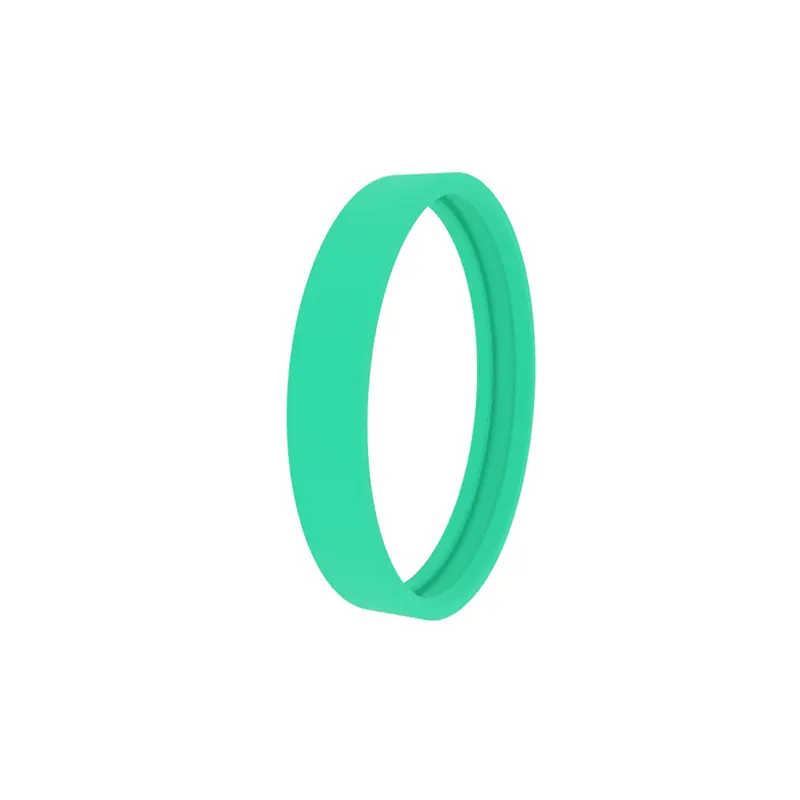

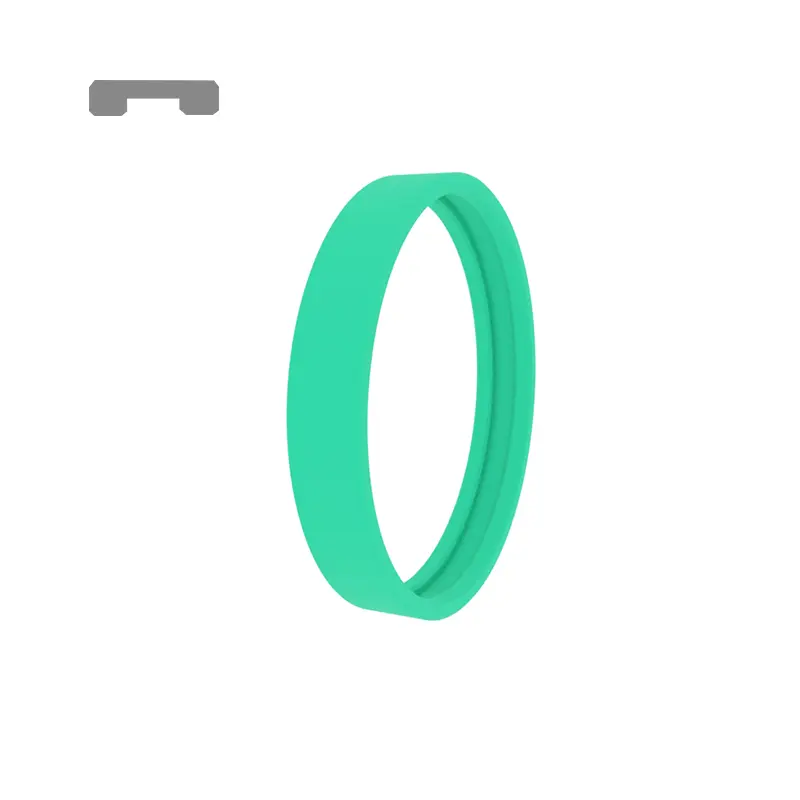

RCF107 стандартты бағыттағыш сақина поршень нұсқауларына сай келеді. Оның ішкі диаметрі бар ойық бар. Оны ашық немесе жоқ болуы мүмкін.

RCF108 Стандартты бағыттаушы сақина, поршенді өзекпен жүру үшін, сыртқы диаметрі бар, сыртқы диаметрі бар, ашылған немесе ашылмай қол жетімді.

Өнімнің ерекшеліктері мен қосымшалары:

Өнімнің ерекшеліктері

YORO10766 стандартты қуысының ойық-ойы, металл-пластикке сәйкес келетін етіп бұру сақинасы, металл-пластикке сәйкес келуі, «басып алу», «ұстаманы», берекшелі жүк көтергіштігін, сынғыш температураға дейін сақтап қалуға болады. Нұсқаулық сақинаның шеттері шеттердің қуғындағы ойықтың жартылай тәркіленген цемфикасымен алынған алшақтыққа енуіне жол бермейді.

Негізгі қосымшалар

Инженерлік техника, ауылшаруашылық техникасы, инъекциялық қалыптау машиналары, тиеу-түсіру платформалары, цилиндрлер, өнеркәсіптік көліктер, престер, металлургиялық цилиндрлер.

Piston ROD үшін бағыттау сақинасының 1-мысалы

Поршеньді бағыттаушының 2-мысалы сақина ойығыңыз

Материалдар

1. PTFE (орташа және жеңіл жүктемелер үшін);

2. POM немесе PA (жеңіл жүктер үшін);

3. Фенолалық шайыр + мата талшықтары (ауыр жүктемелер үшін)

Нұсқаулық сақинаның ені мен нөмірін таңдау

Формула алдын-ала t = (f * f) / (d * pr) анықтауға болады

T: Нұсқаулық сақинаның ені (мм), f: максималды радиалды жүктеме (n), f PR, PR: максималды рұқсат етілген радиалды жүктеме (n / mm²), D: поршень немесе поршеньдер диаметрі (мм)

Мысал: d = 60 мм, f = 40NN, pr = 90n / mm², f = 2, t = 40000 * 2/60 * 90 = 14.8mm

Есептелген опция - ені t = 15mm немесе ені 9,7 мм екі бағыттағыш сақинаны таңдау. Егер ені 9,7 мм болатын екі бағыттаушы таңдалса, қауіпсіздік коэффициентін 2,6 дейін арттыруға болады. Жалпы, ұсынылатын қауіпсіздік коэффициенті f = 2

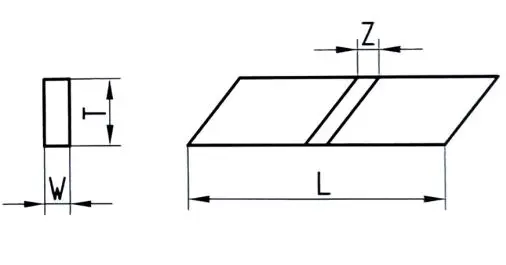

Кесу ұзындығын анықтау

L = 3.14 * (D-W)-порстан үшін

L = 3.14 * (D + W) -К

K температура тұрақты, 0,8 температура 120 градустан төмен болған кезде таңдалады және температура 120 градустан жоғары болған кезде таңдалады.

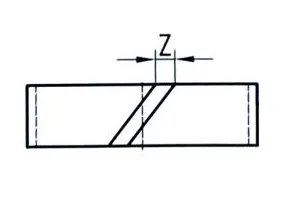

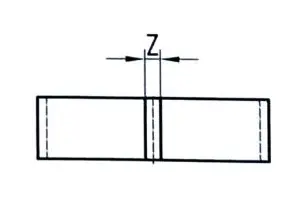

Кесетін Gap Z есептеу

Кесу түрі

30 ° Бэвел кесілген

Тікелей кесу (негізінен айналу немесе бұрылыс немесе стандартты емес ойықтар үшін қолданылады)

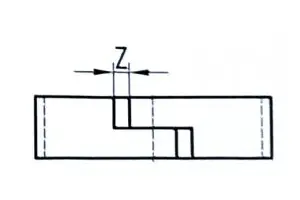

Z-тәрізді кесу (сонымен қатар герметикалық функция бар)
