Біз айналмалы тығыздағыштарды бұруды талап ететін әр сценарий үшін «Қорғау-қысымға төзімді - ұзақ мерзімді» үштік шешімдерін ұсынуға міндеттіміз. 200+-ге дейін материалдық формулалар мен құрылымдық патенттерге, біз клиенттерге сәтсіздік мөлшерлемесін азайтуға және ТШО-ның оңтайландыруына қол жеткізуге көмектесеміз. Өнім үлгілерінің барлық сериясы өте алуан түрлі. Сіз нақты қажеттіліктерге сәйкес таңдай аласыз немесе бізден бұрылыс айналмалы тығыздағыштарын теңшей аласыз.

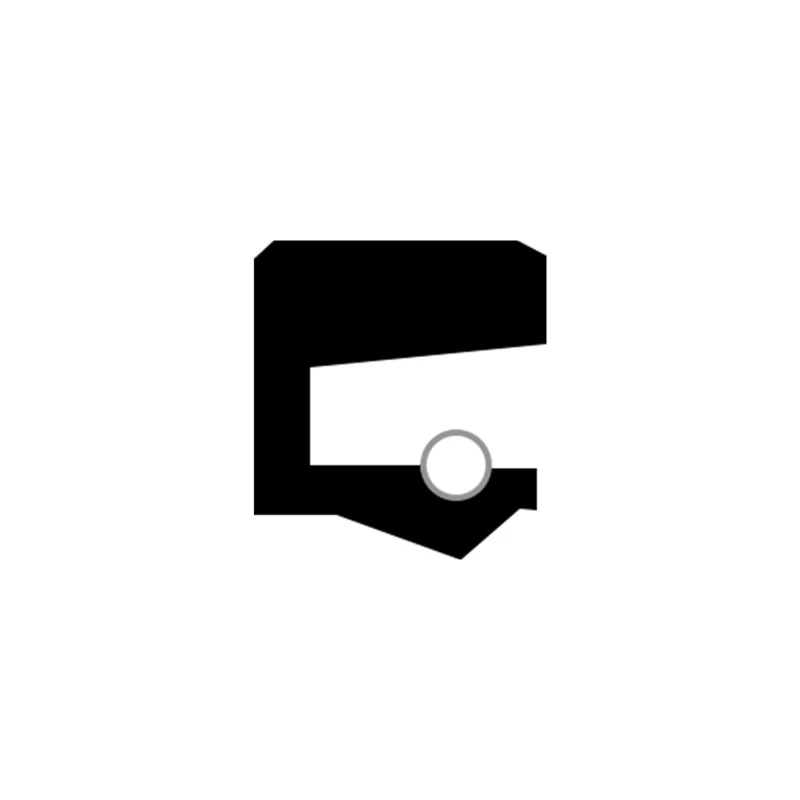

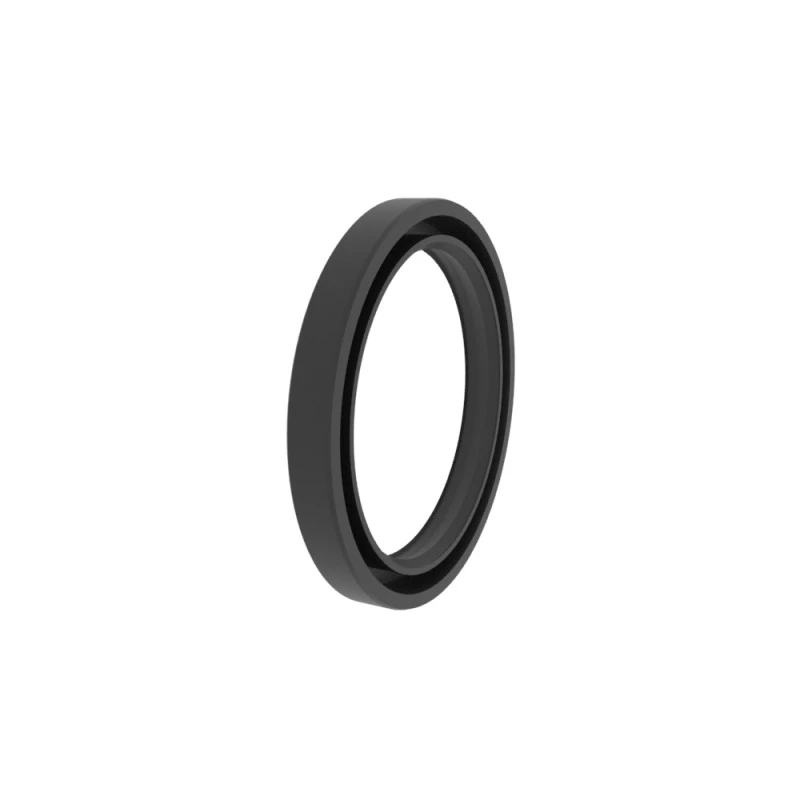

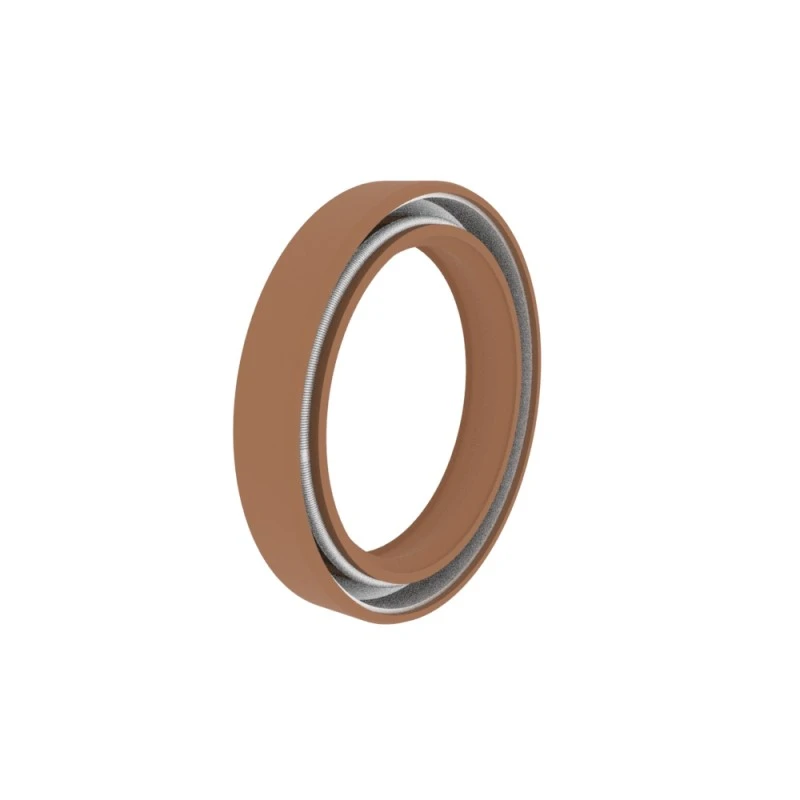

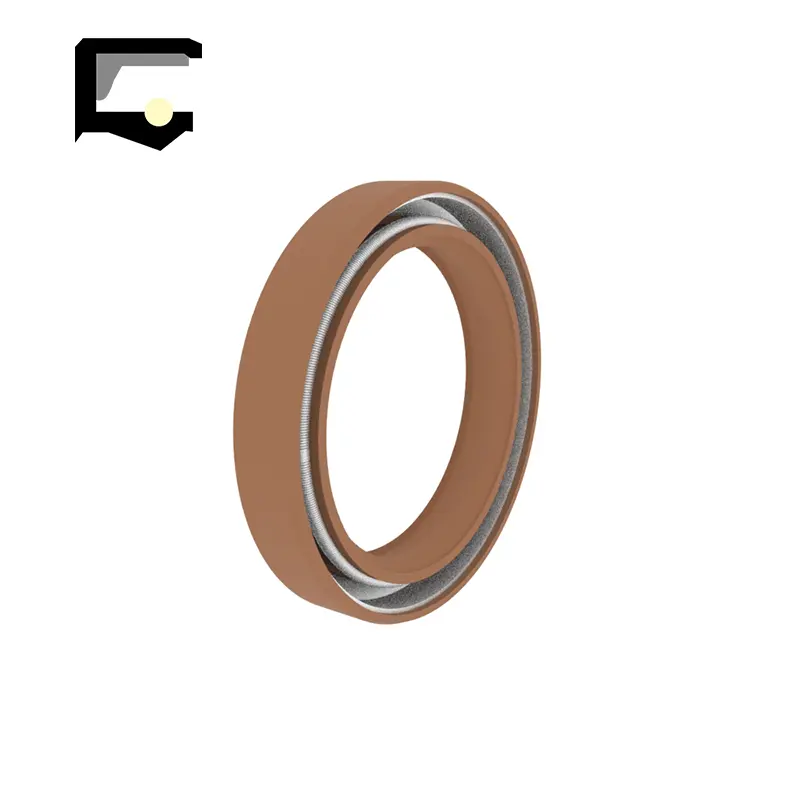

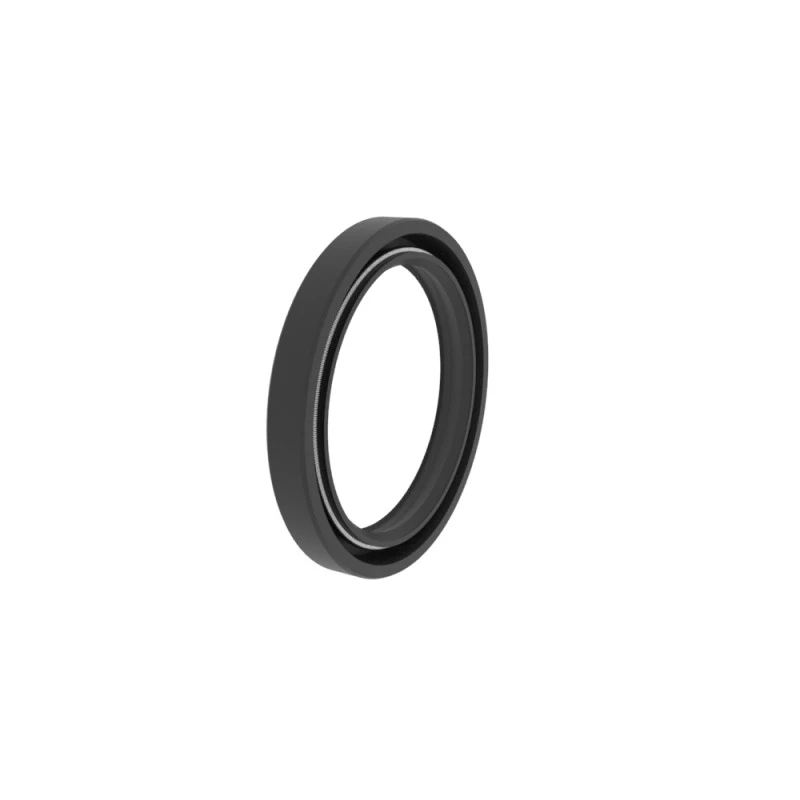

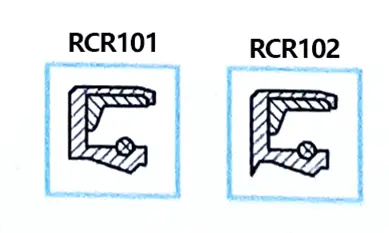

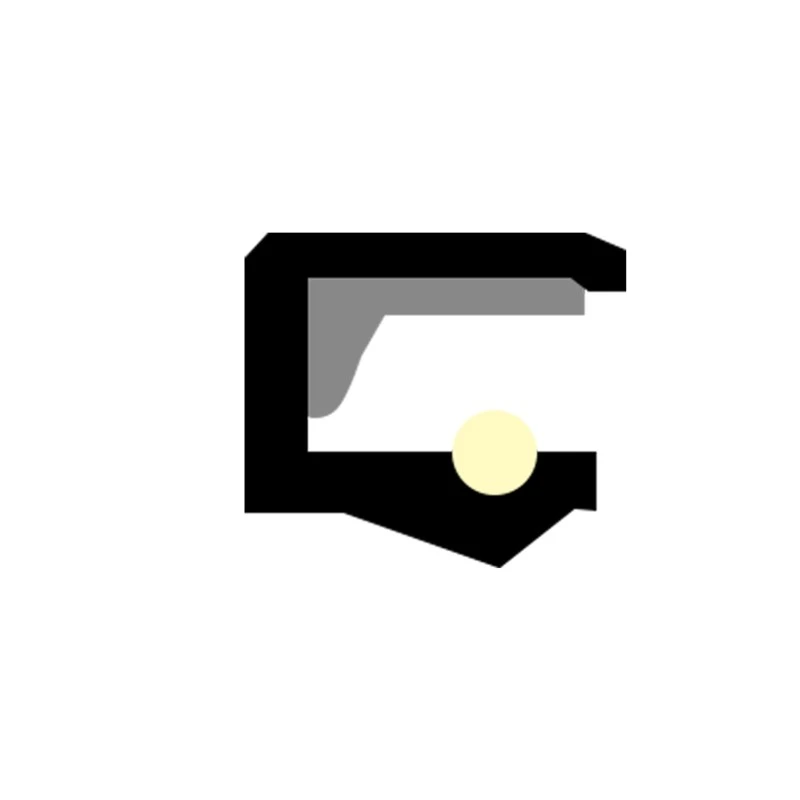

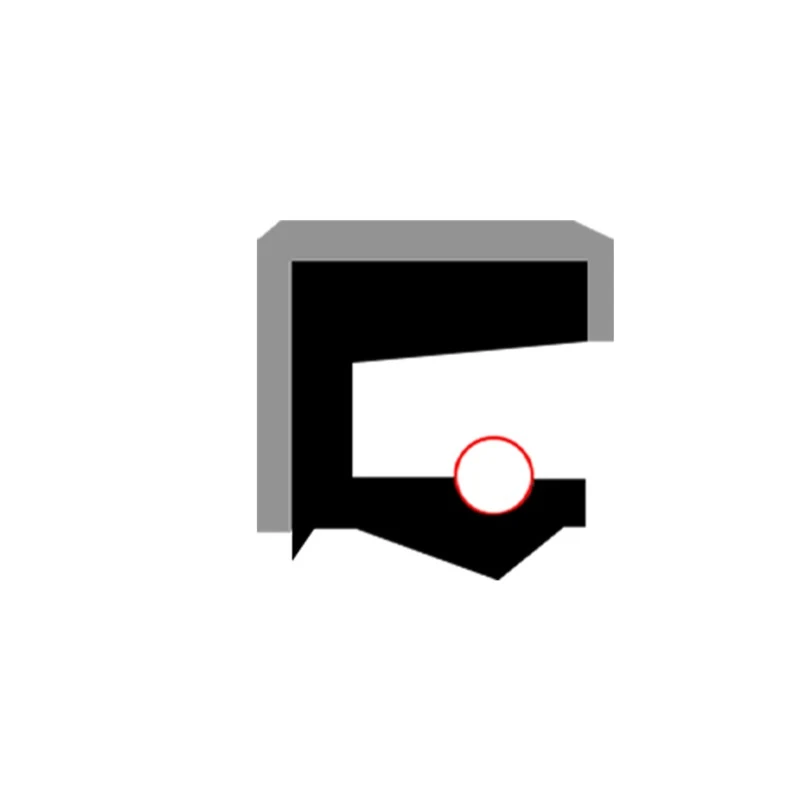

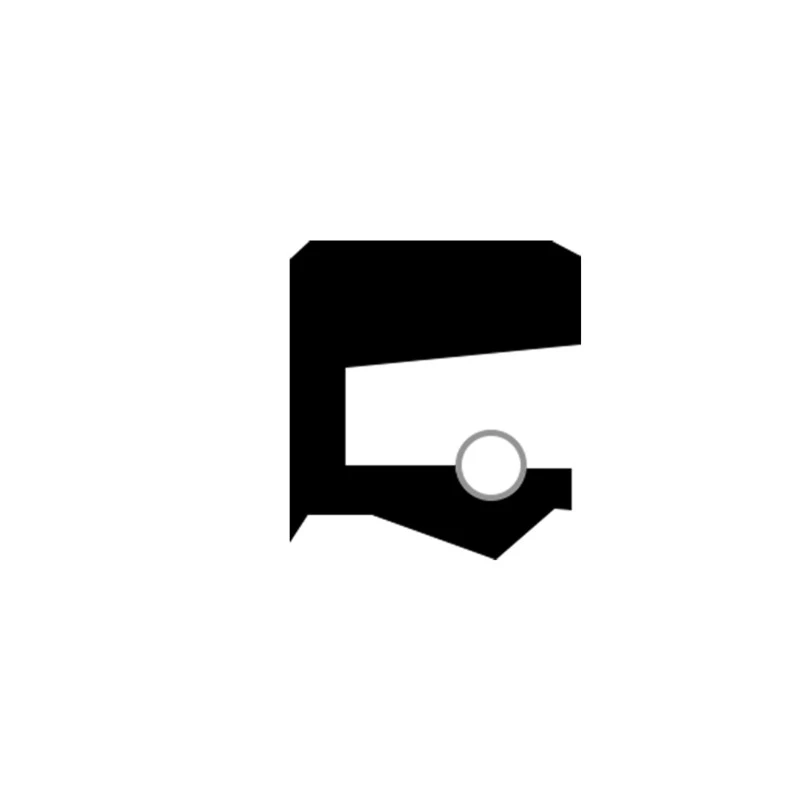

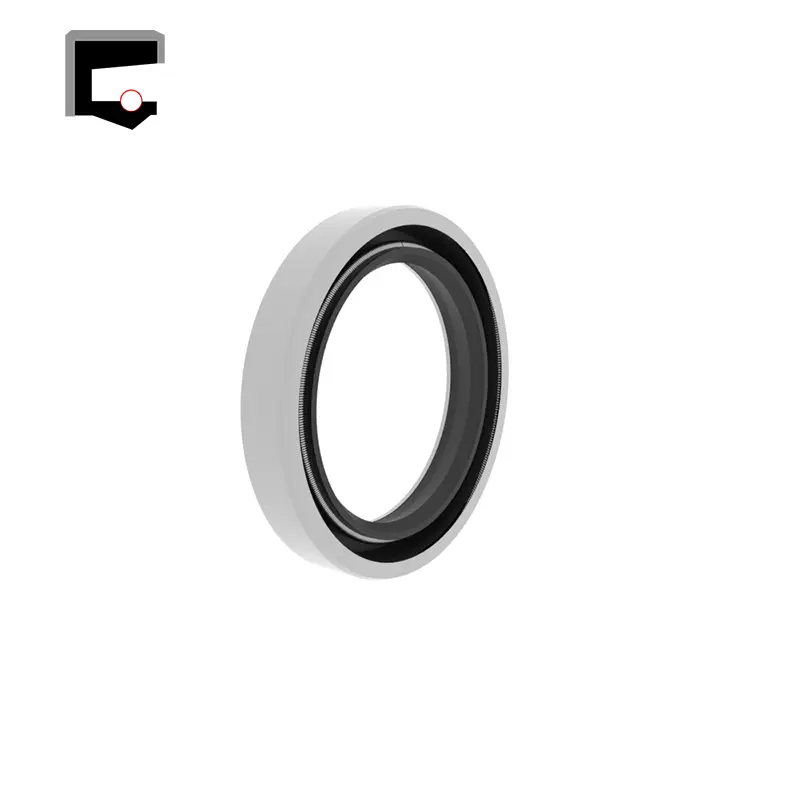

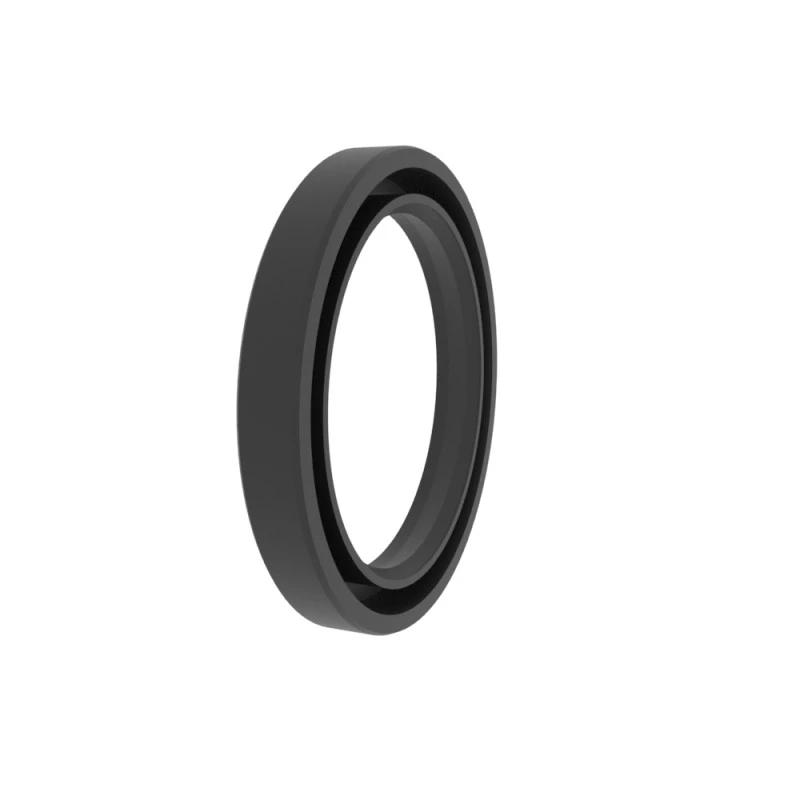

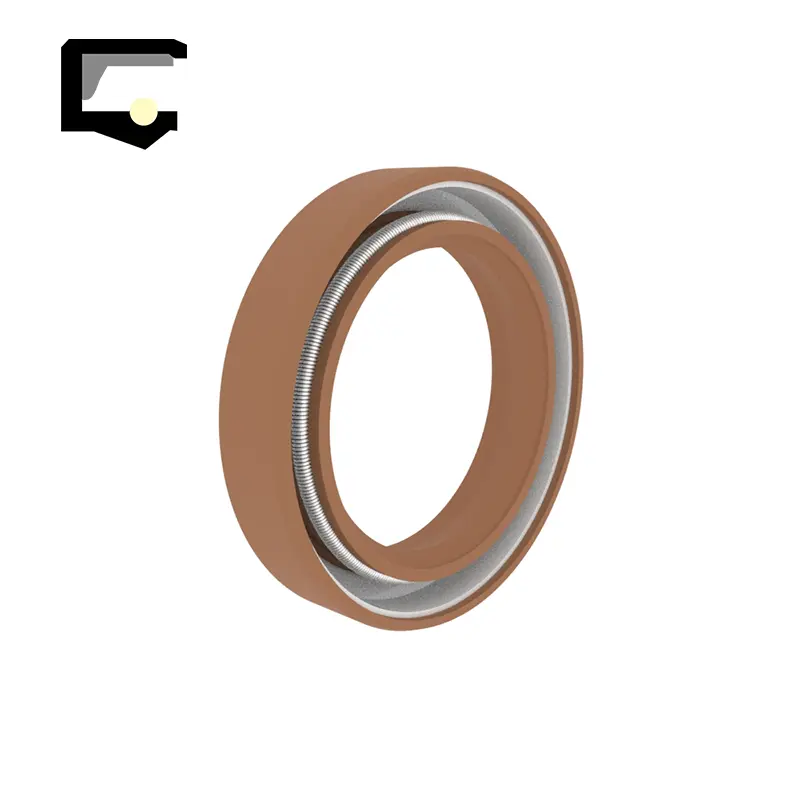

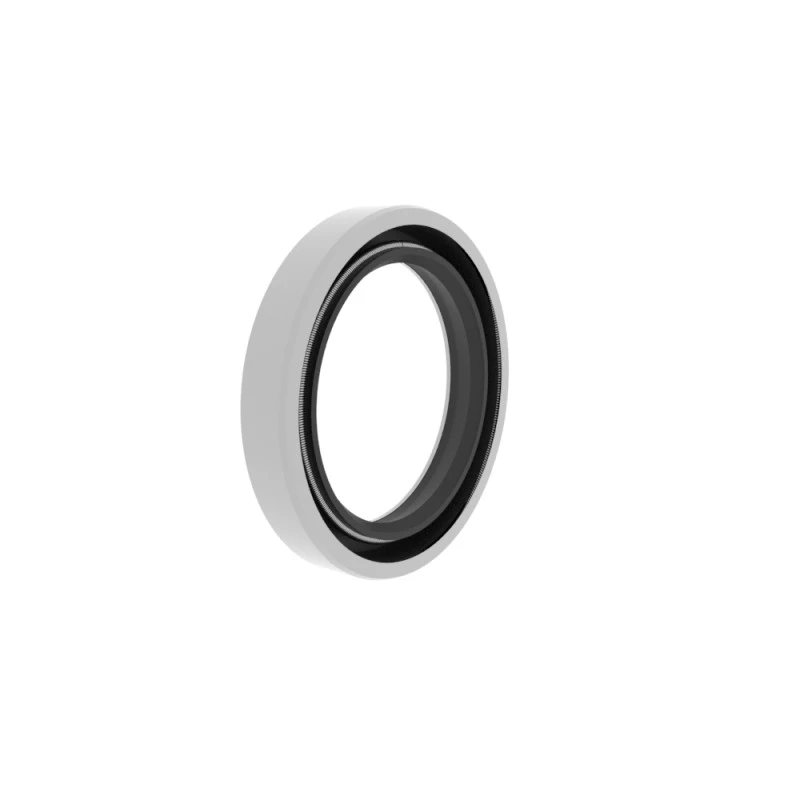

RCR101 ротрэйлі қаңқа жалғыз ерін мөрі, бір реттік актерлік, осьтік ашық ойық орнату, кеңінен қолданылады, көбінесе мойынтіректер үшін қорғаныс элементі ретінде қолданылады.

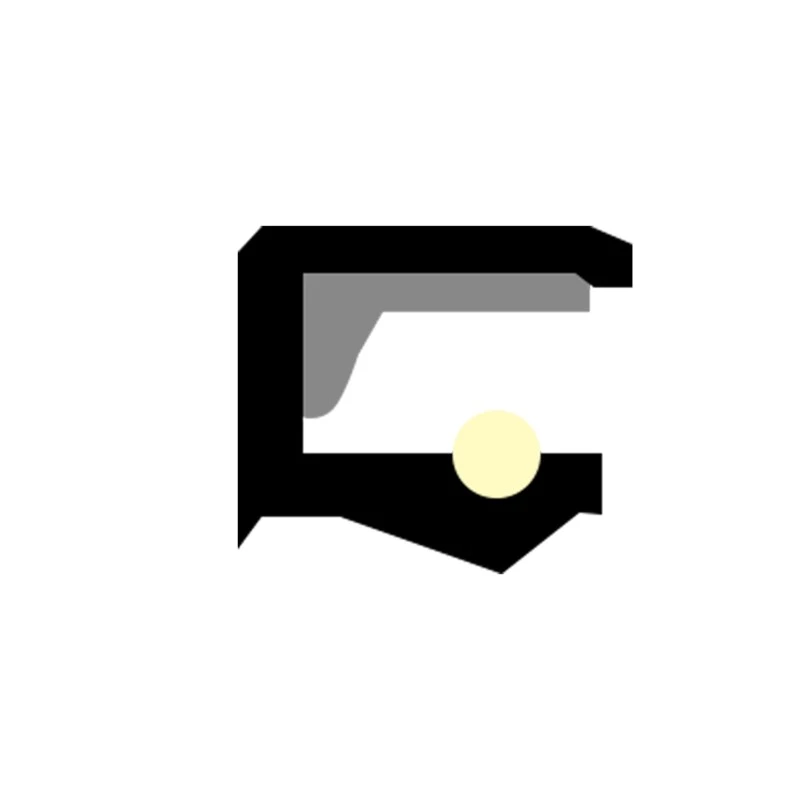

RCR102 айналмалы қаңқа Қосарлы мөрі, бір реттік ерін, бір әрекет, шаң өткізбейтін ерні бар, осьтік ашық грок қондырғысы, көбінесе мойынтіректер үшін қорғаныс элементі ретінде қолданылады.

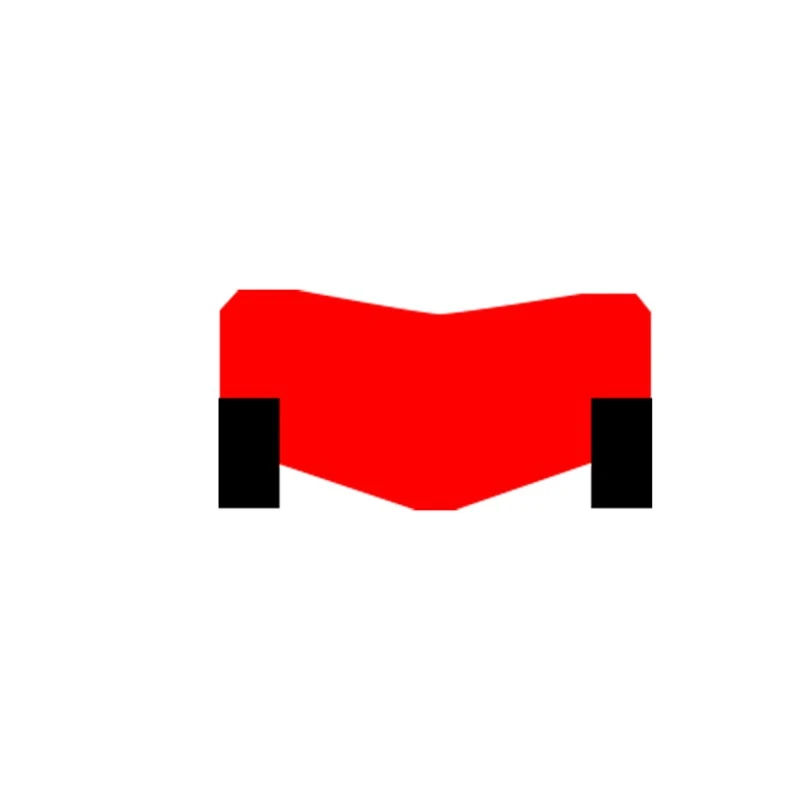

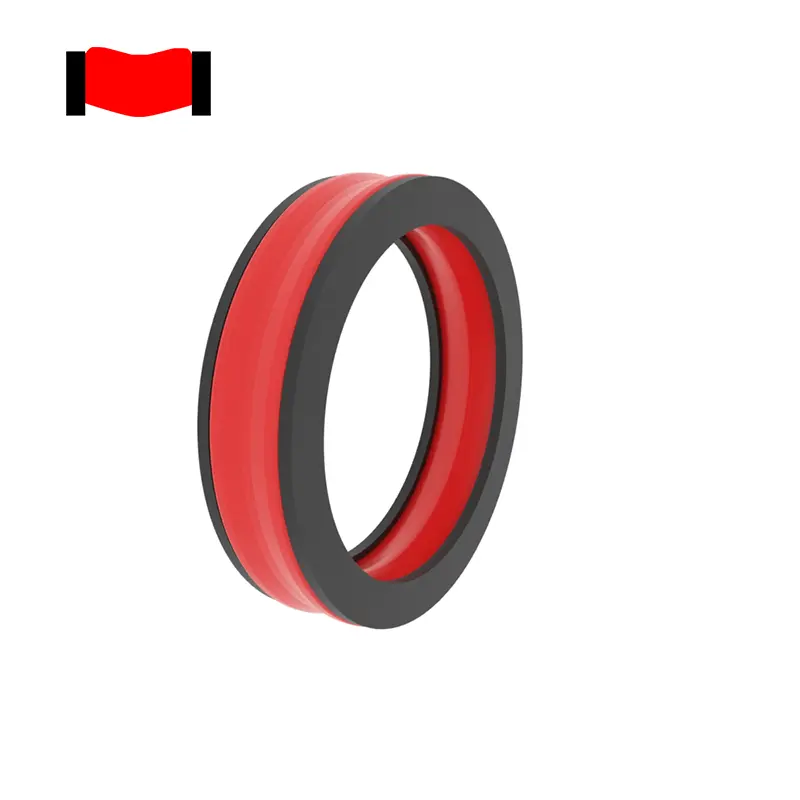

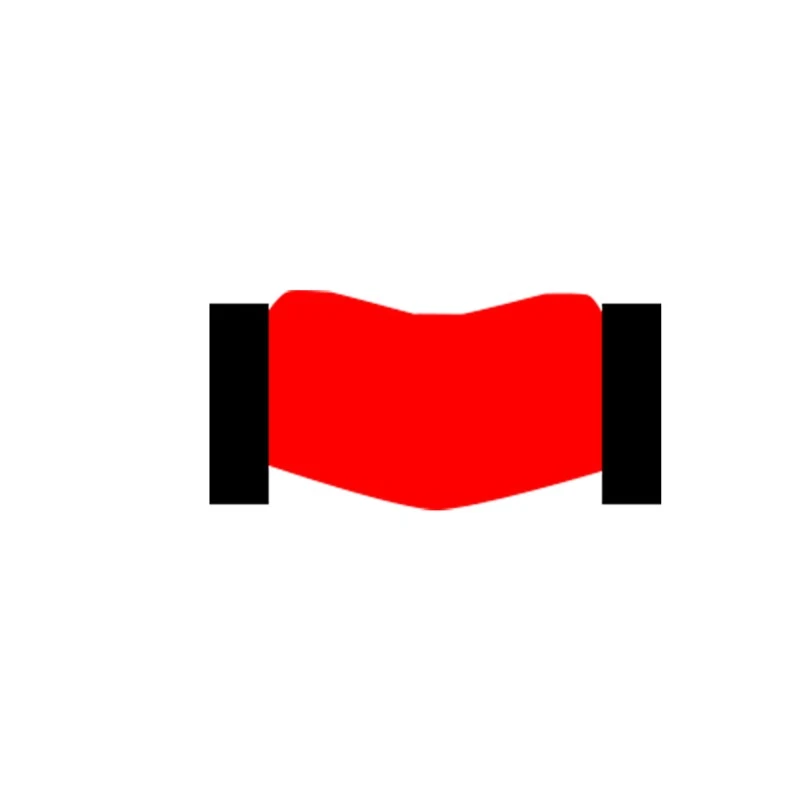

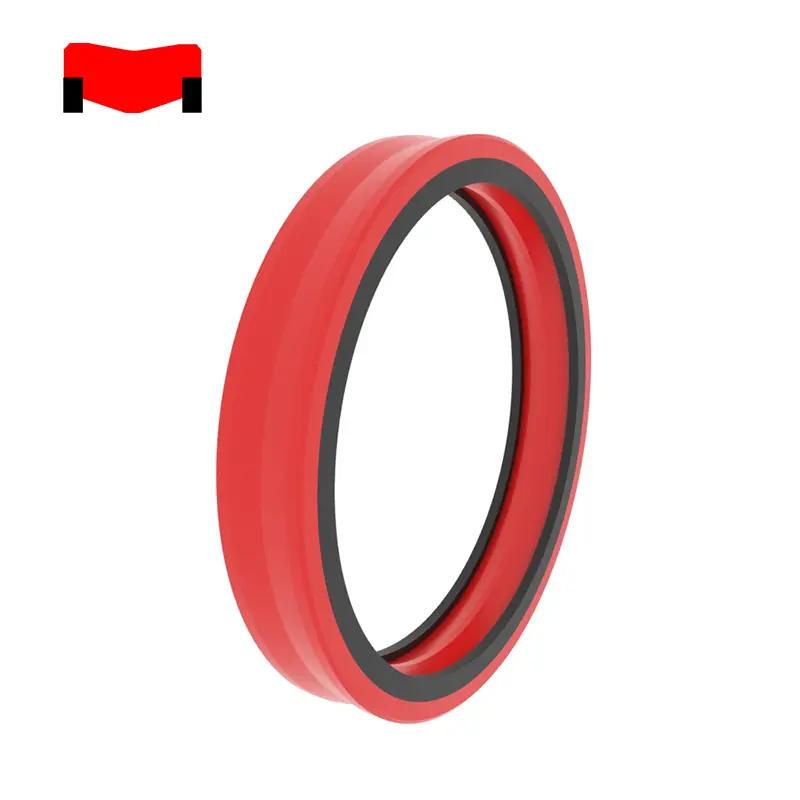

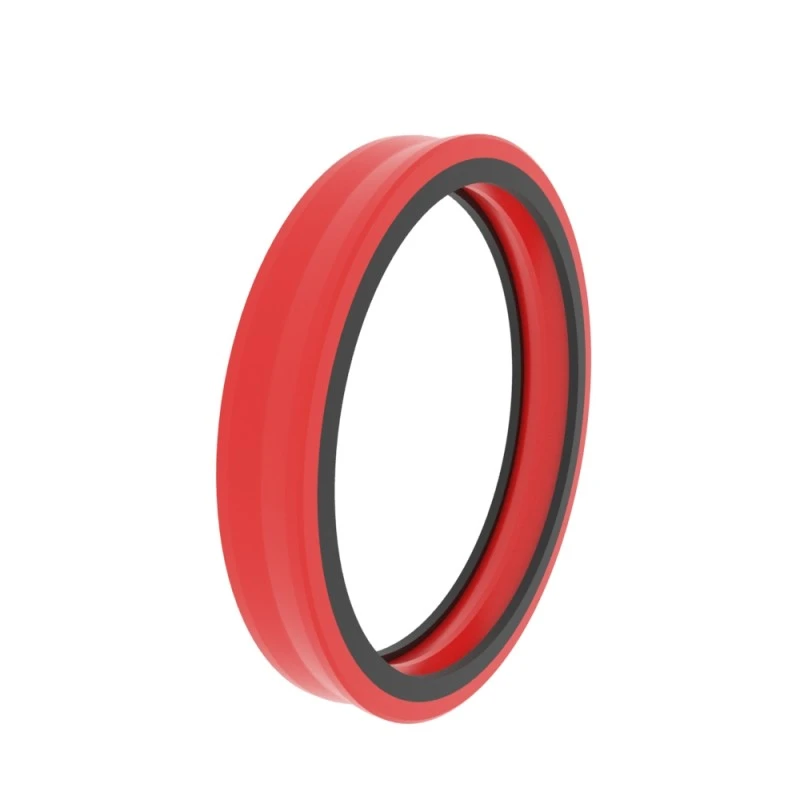

RCR103 Айналмалы тығыздағыш, қос әрекет етіңіз, тірек сақинасы бар, жоғары қысымды айналмалы бұрмалану жағдайларына дейін герметикалық әсері.

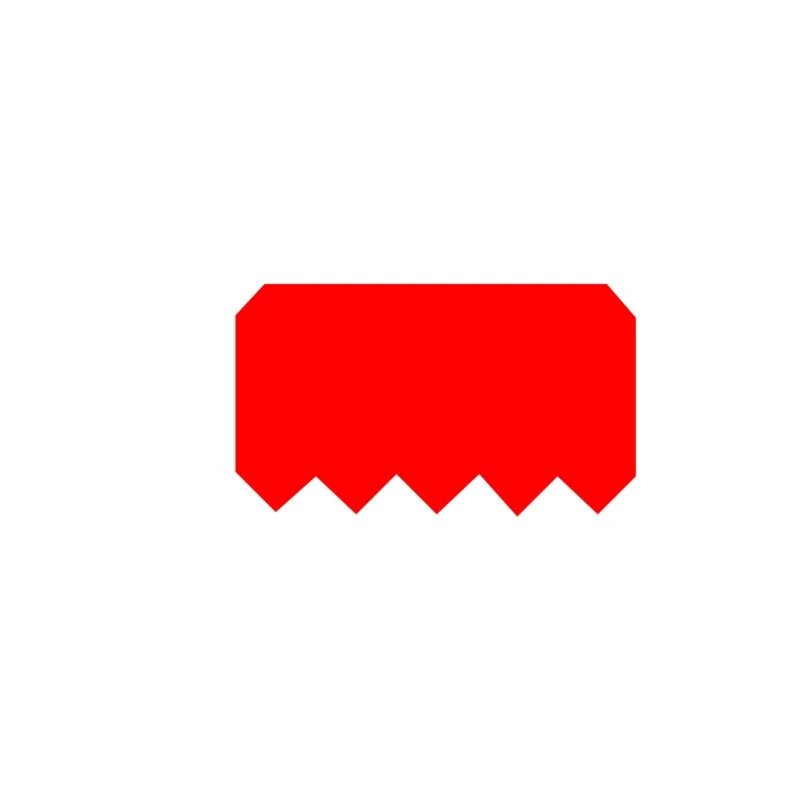

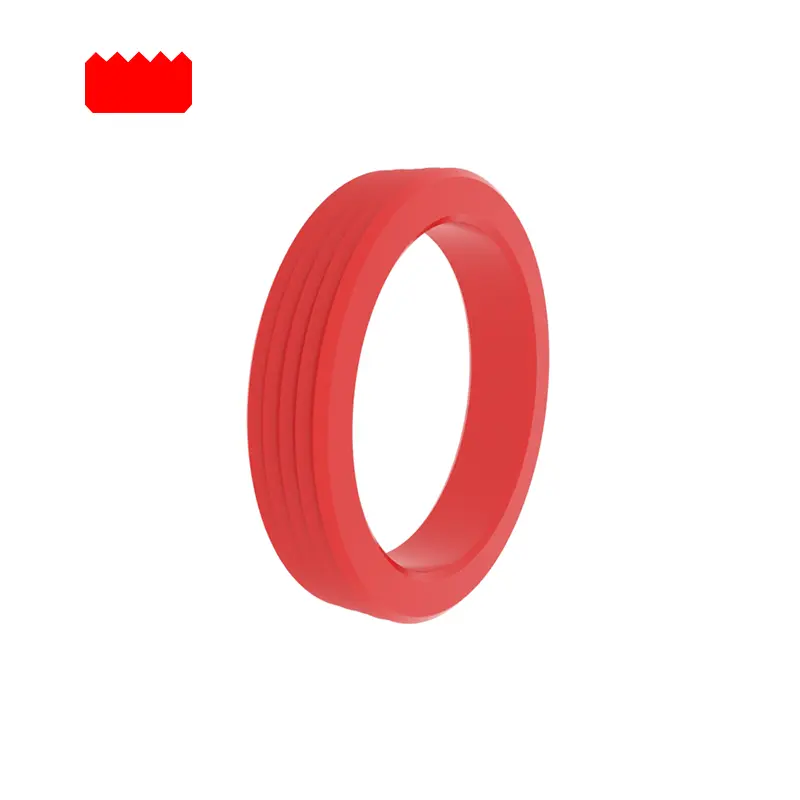

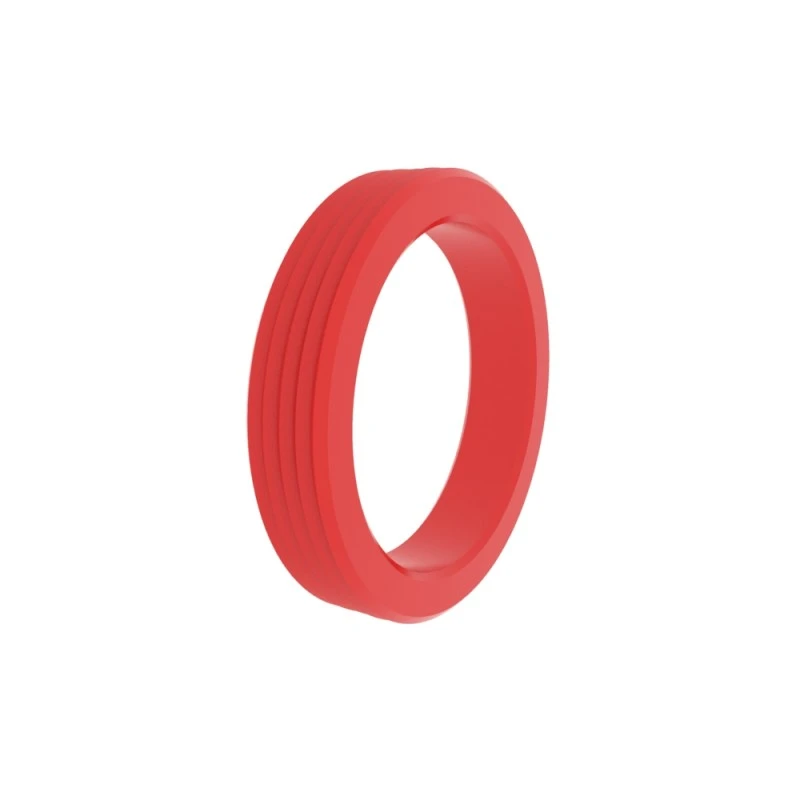

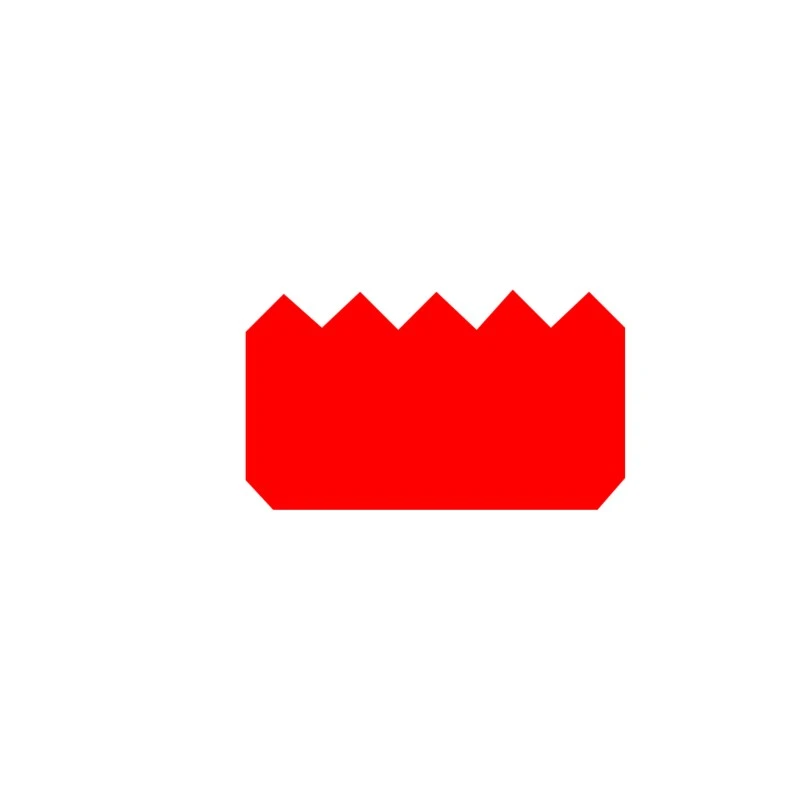

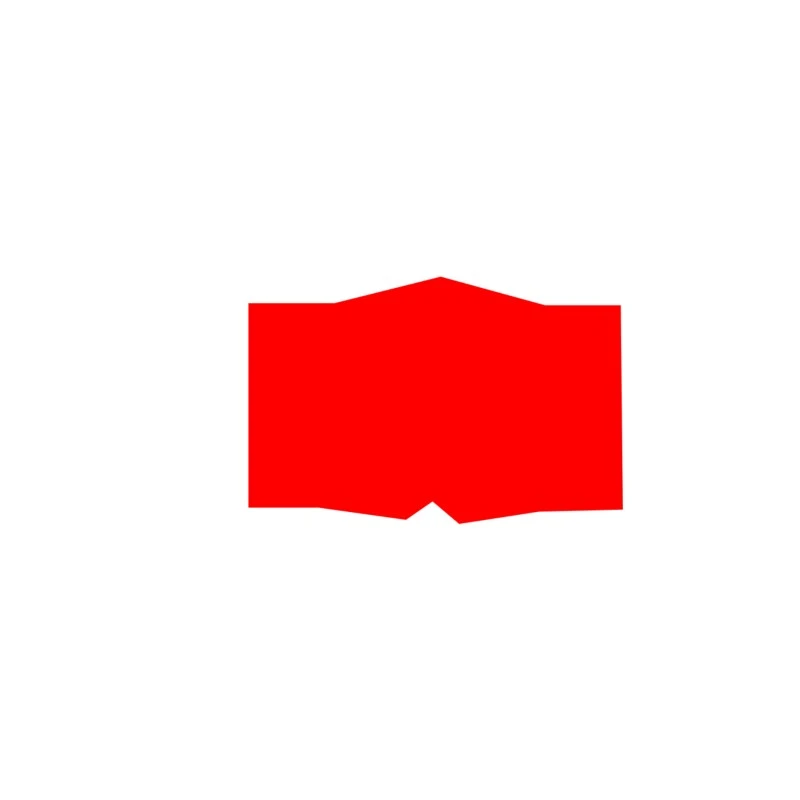

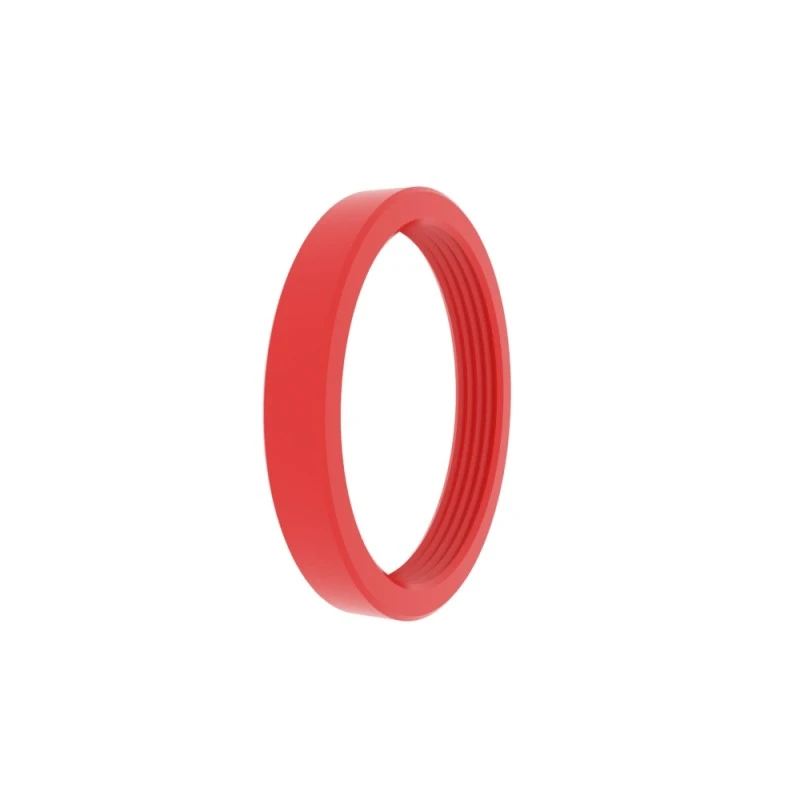

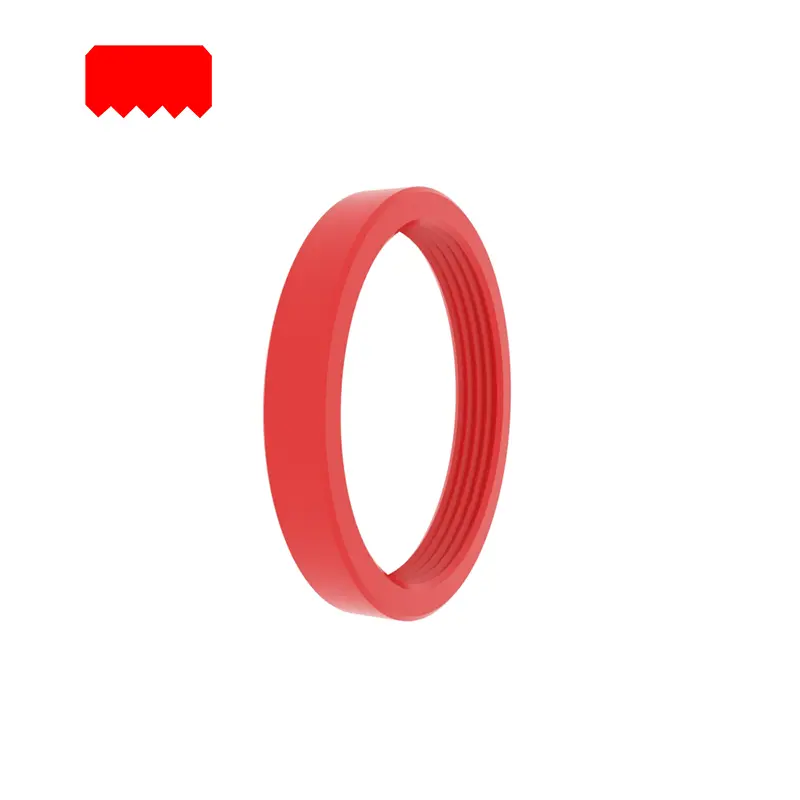

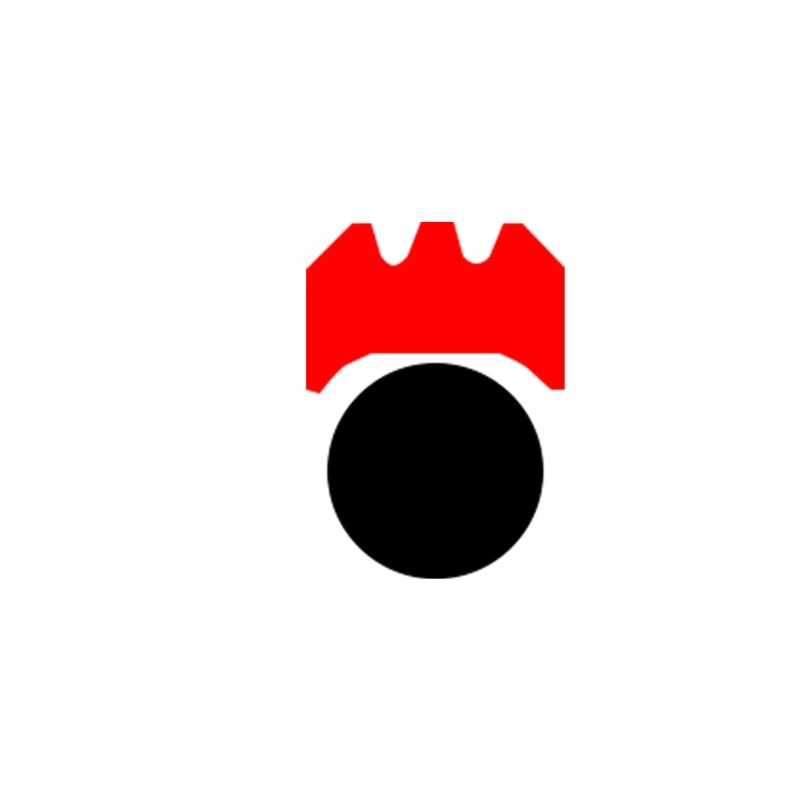

RCR104, RCR105 Айналмалы тығыздағыш, қос әрекет, тар ойық, тұрақты ойық ендіру және тісті герметикалық беті.

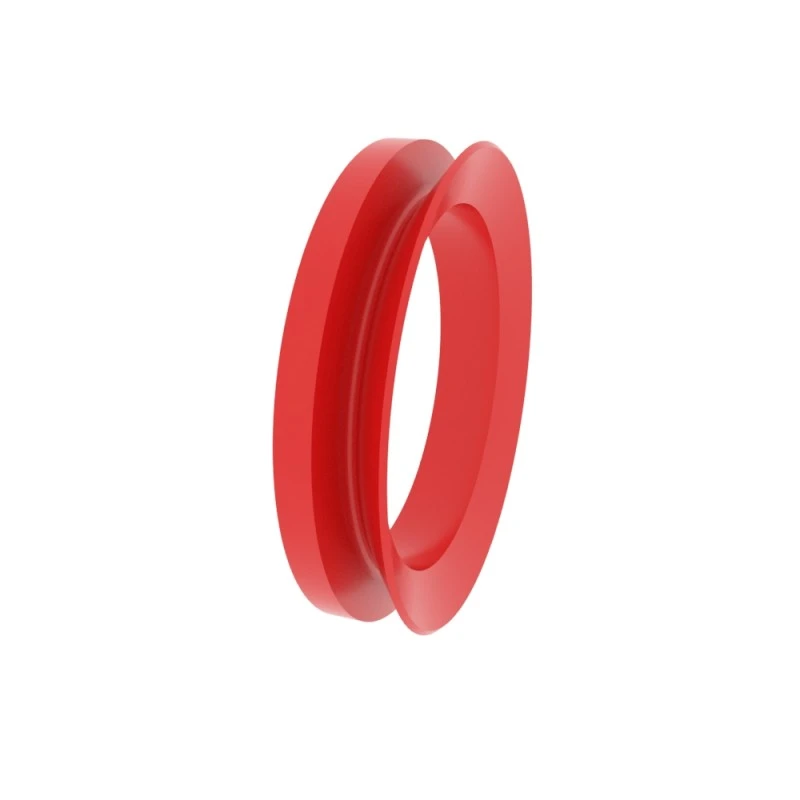

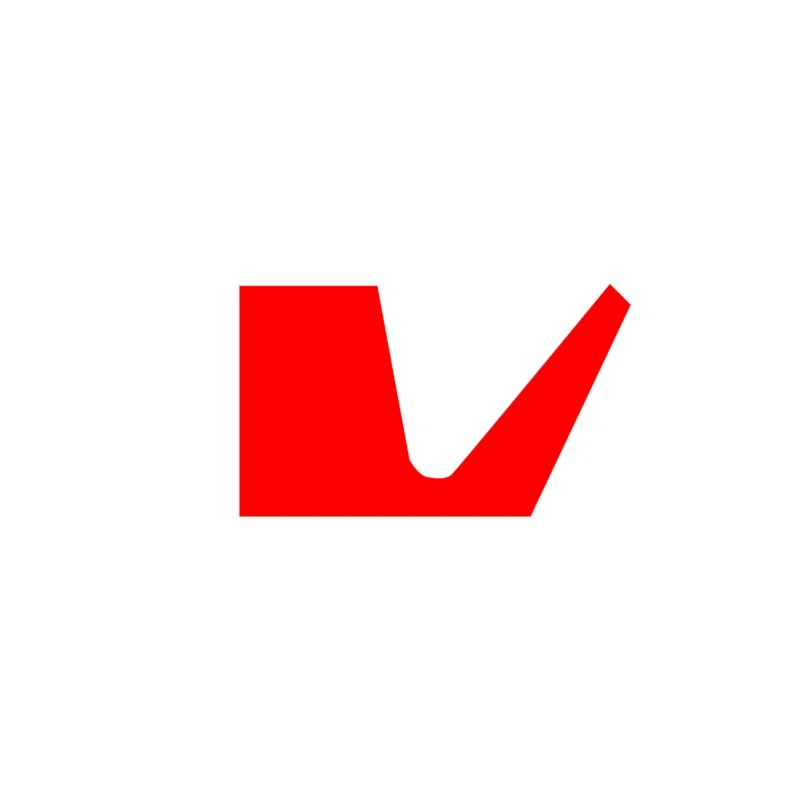

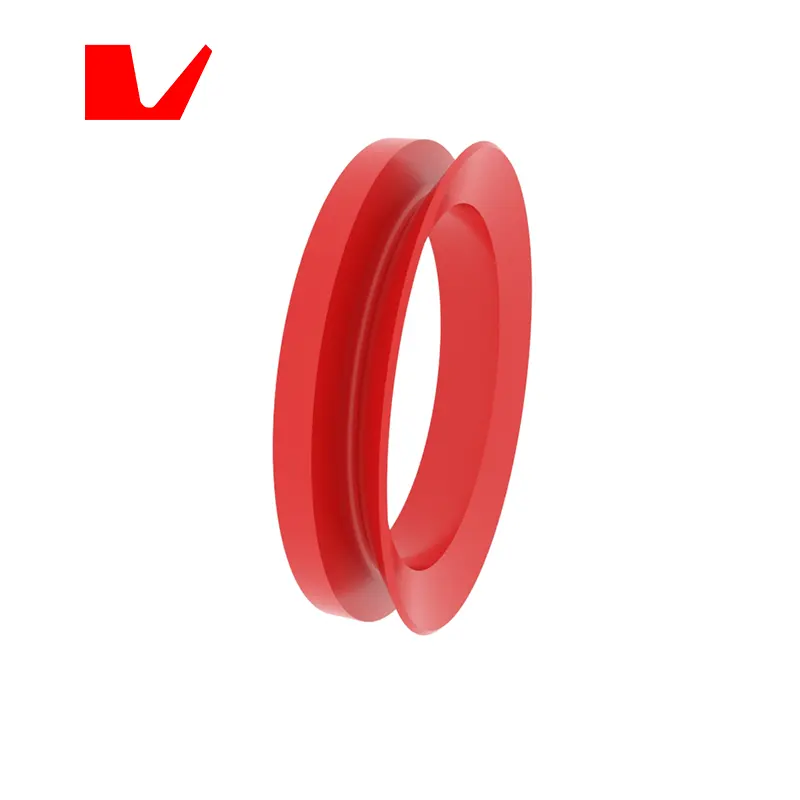

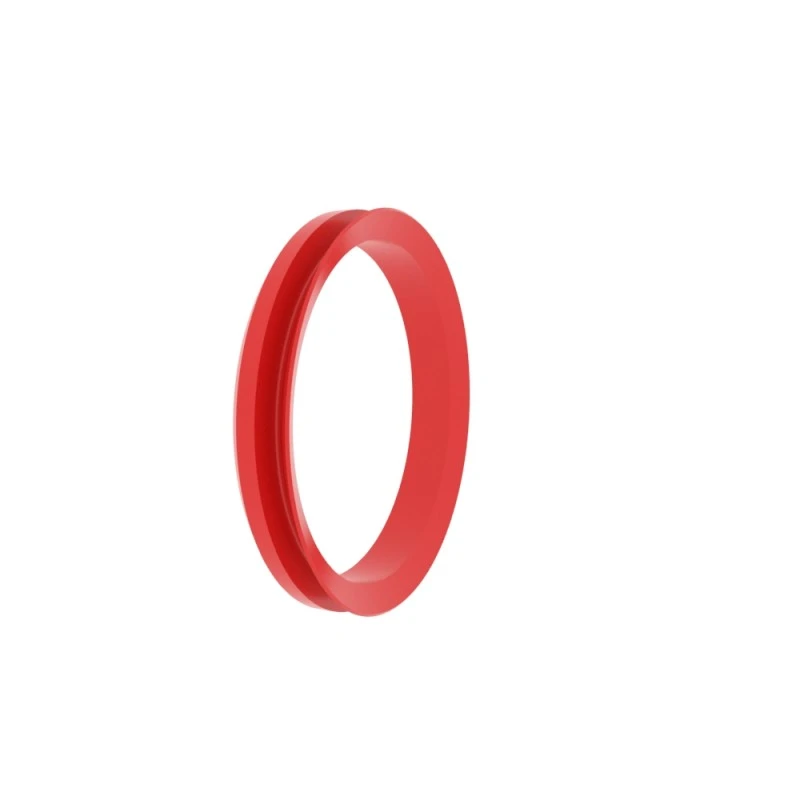

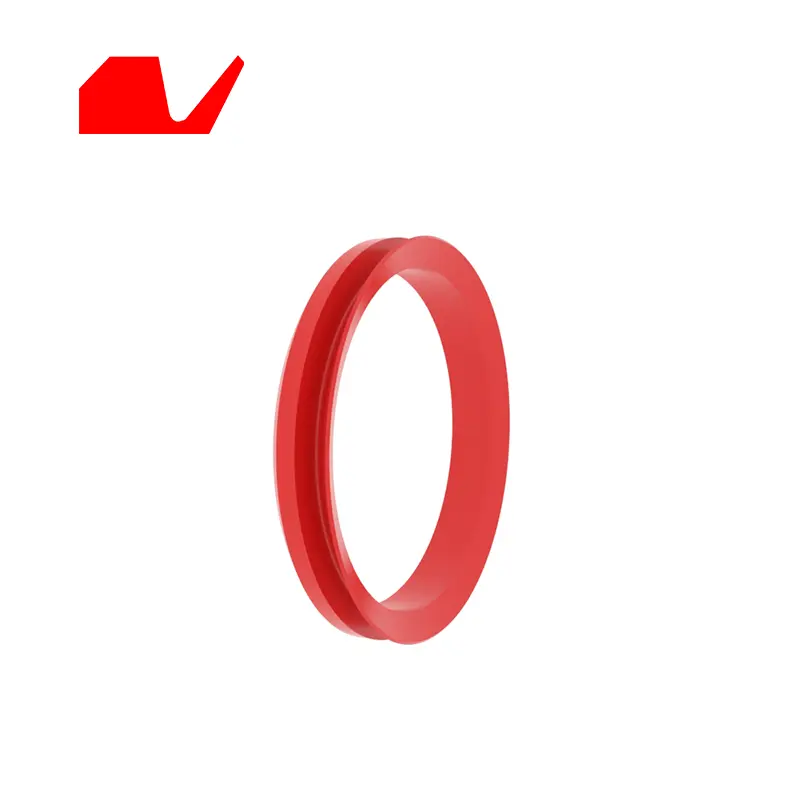

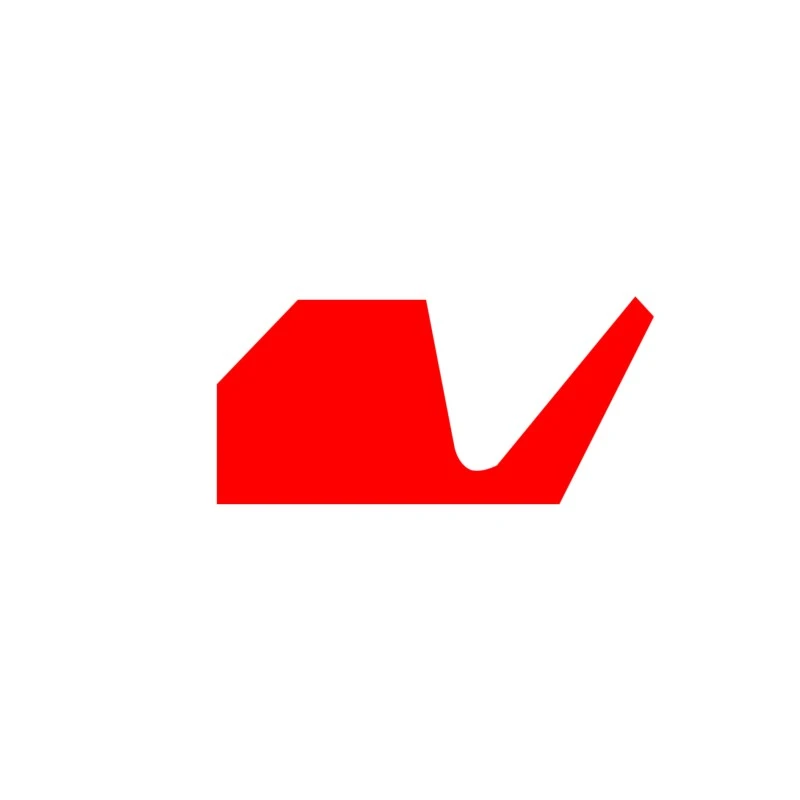

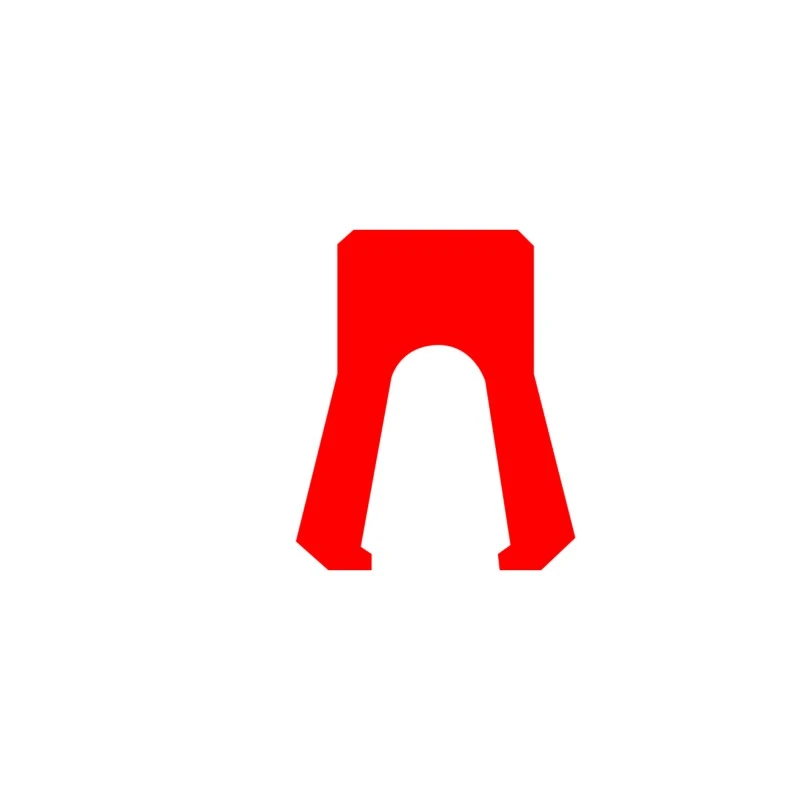

RCR106, RCR107 V форматталған айналмалы тығыздағыш, осьтік қозғалтқыш, үлкен серпімді модуль, үйкеліс қарсылық, шаң, ластағыш заттар, су шашырату, майлы шашырау және т.б.

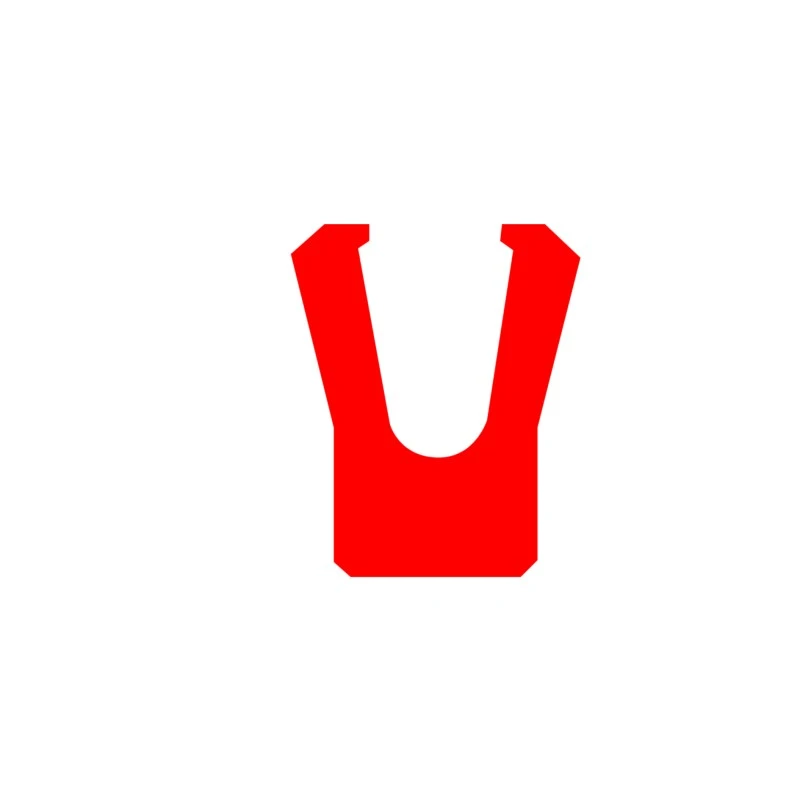

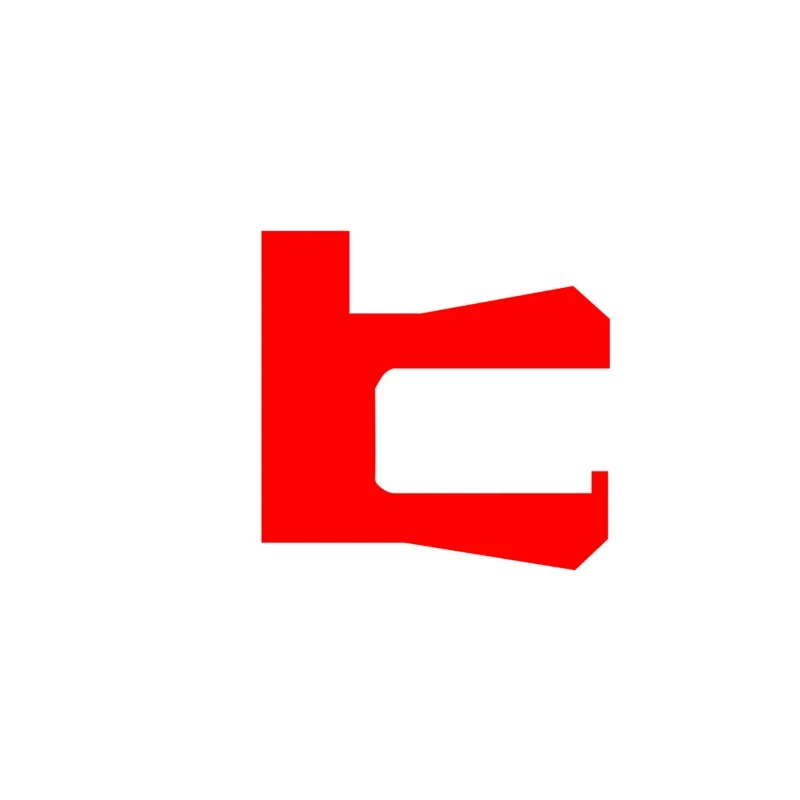

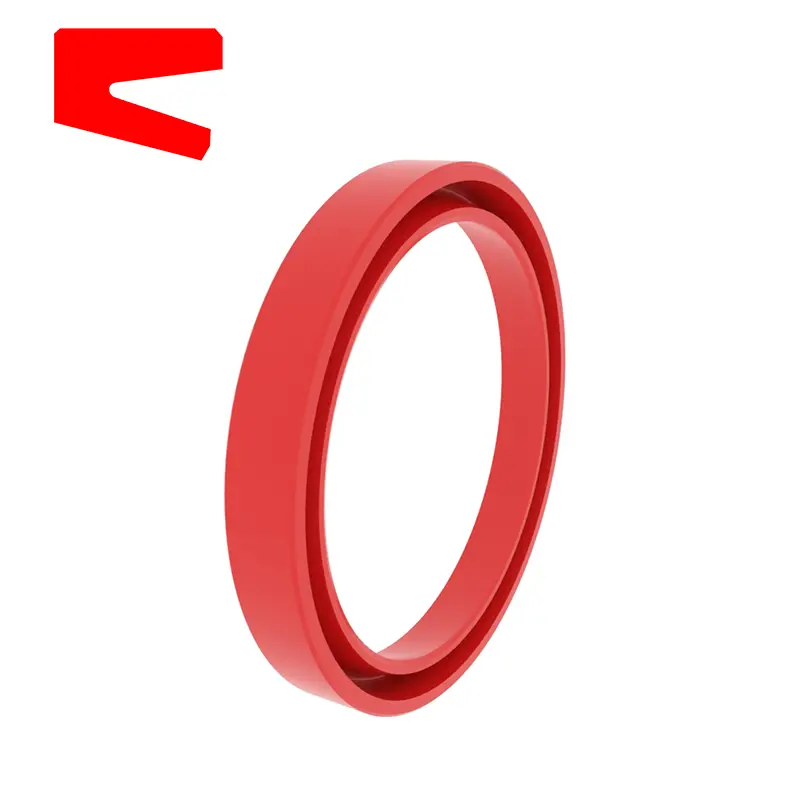

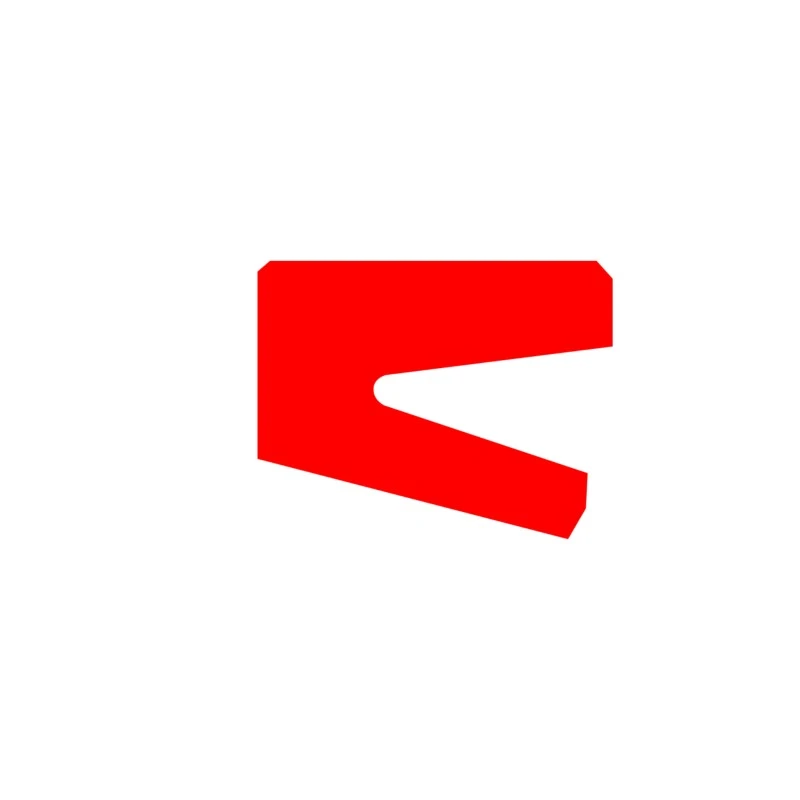

RCR108 Айналмалы тығыздағыш, бір реттік әрекет, көктем жоқ, ішкі және сыртқы еріндердің араласуы әр түрлі жұмыс жағдайына сәйкес анықталады.

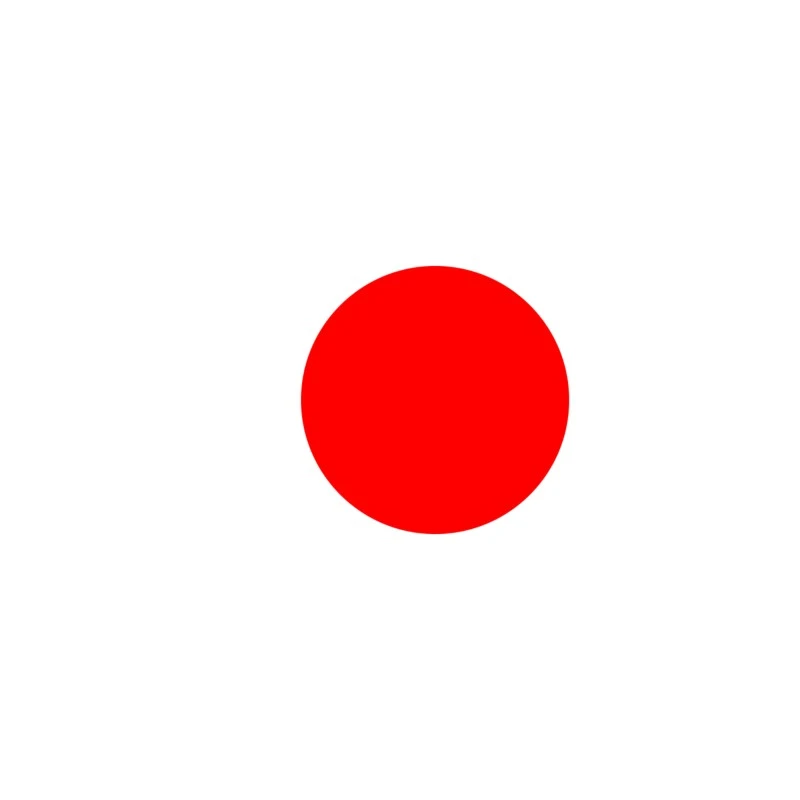

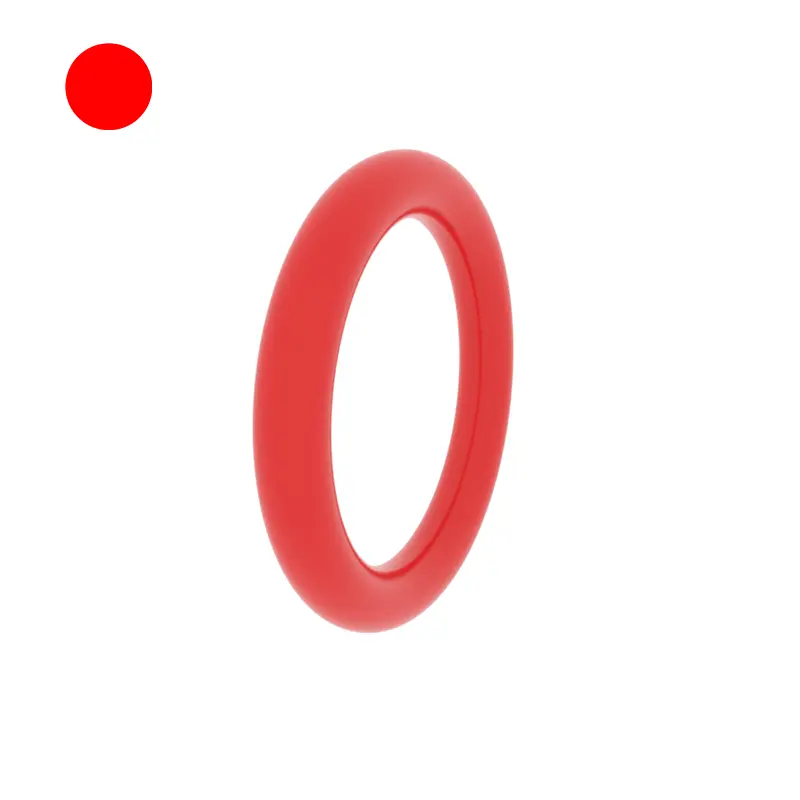

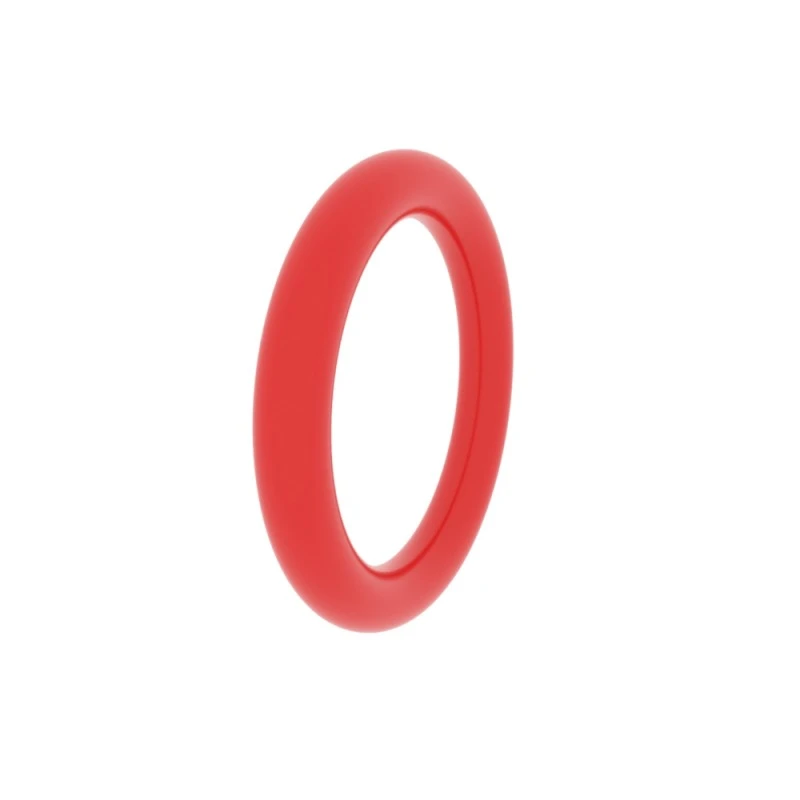

RCR109 O-RIN, серпімді сақина, көбінесе статикалық тығыздау немесе динамикалық тығыздау, икемді температураны орташа таңдау үшін қолданылады. Егжей-тегжейлі ойықтар үшін O-Ring үлгісіне жүгініңіз.
RCR110 Айналмалы тетрафлуороэтилен білікке арналған, екі есе әрекет етіңіз, тар ойықтарға жарамды.
RCR111 Айналмалы тетрафлуороэтилен мөрі, екі рет әрекет етіңіз, тар ойықтарға жарамды.
RCR112 Айналмалы тығыздағыш, қос әрекет ететін, тар ойық, майланған жұмыс жағдайларына жарамды.
RCR113 Айналмалы тығыздағыш, қос әрекет етіңіз, тірек сақинасы бар, үлкен экструзиямен, тұрақты экструзияға мүмкіндік береді, көбінесе экструзияға ұшырайды, көбінесе қазу жабдықтарының айналмалы білігінде қолданылады.

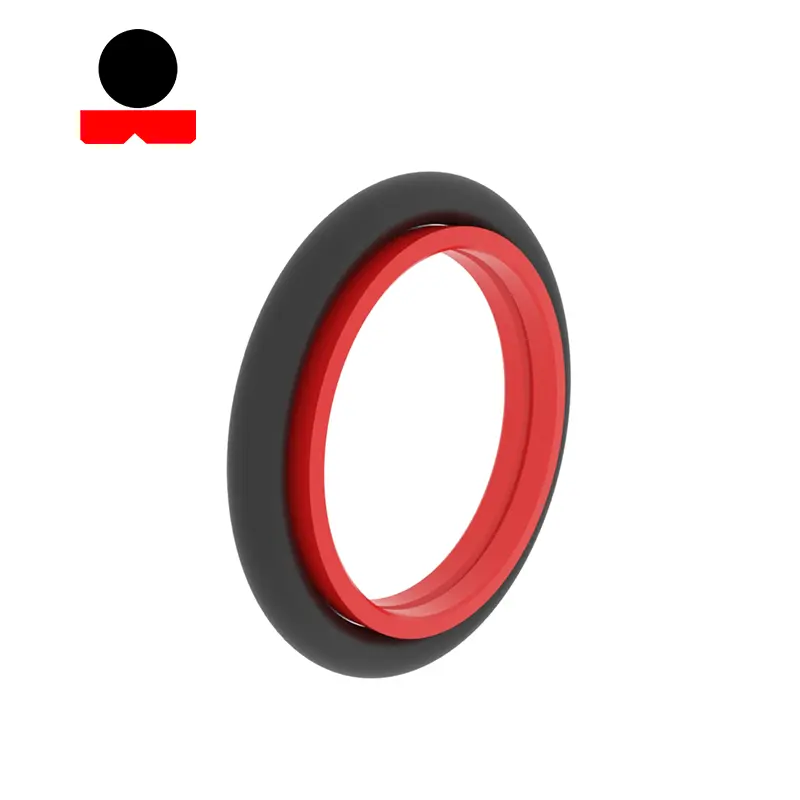

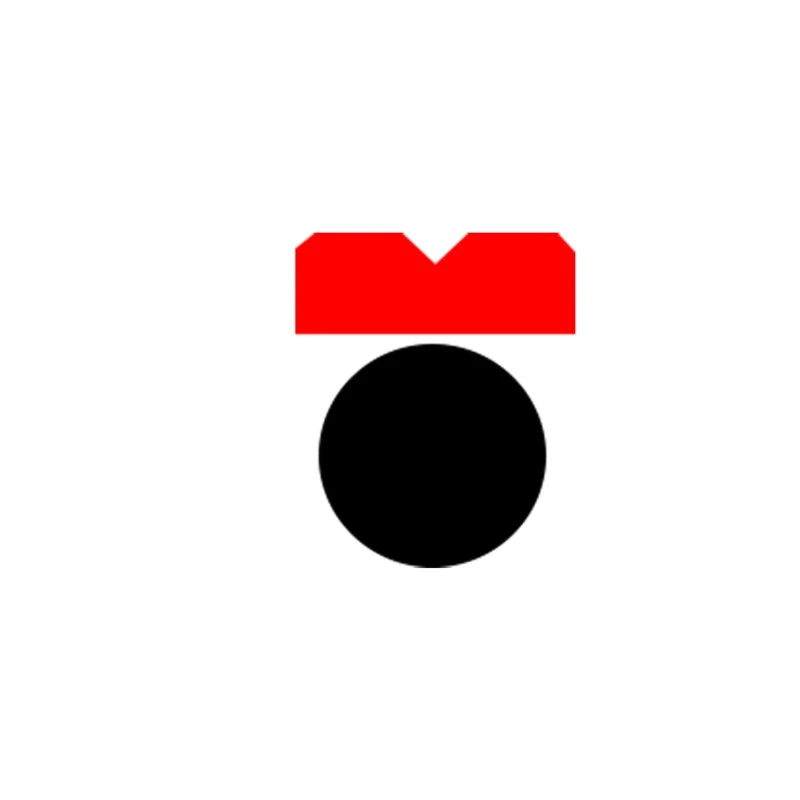

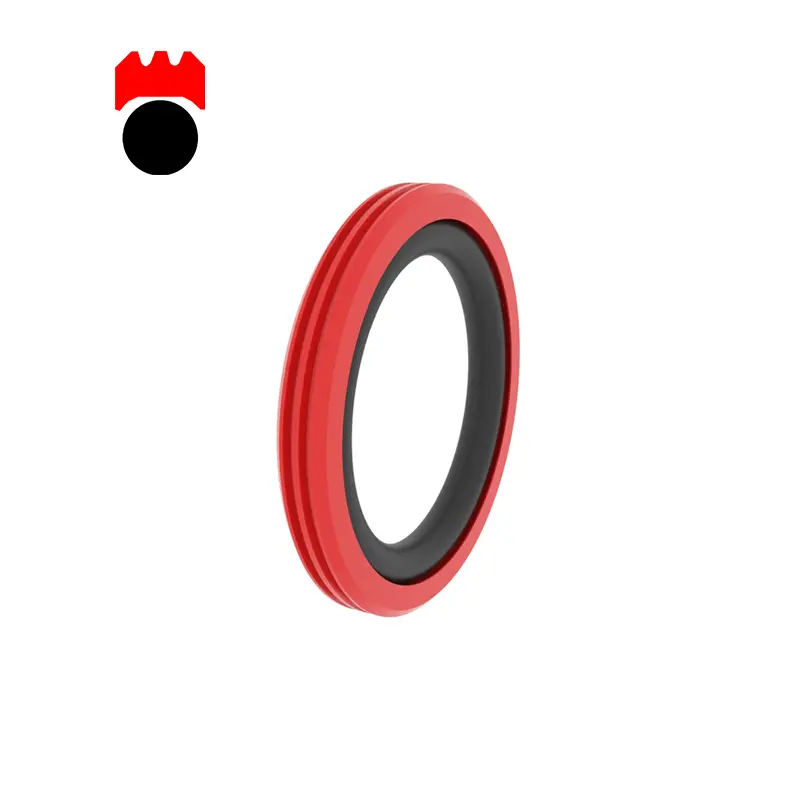

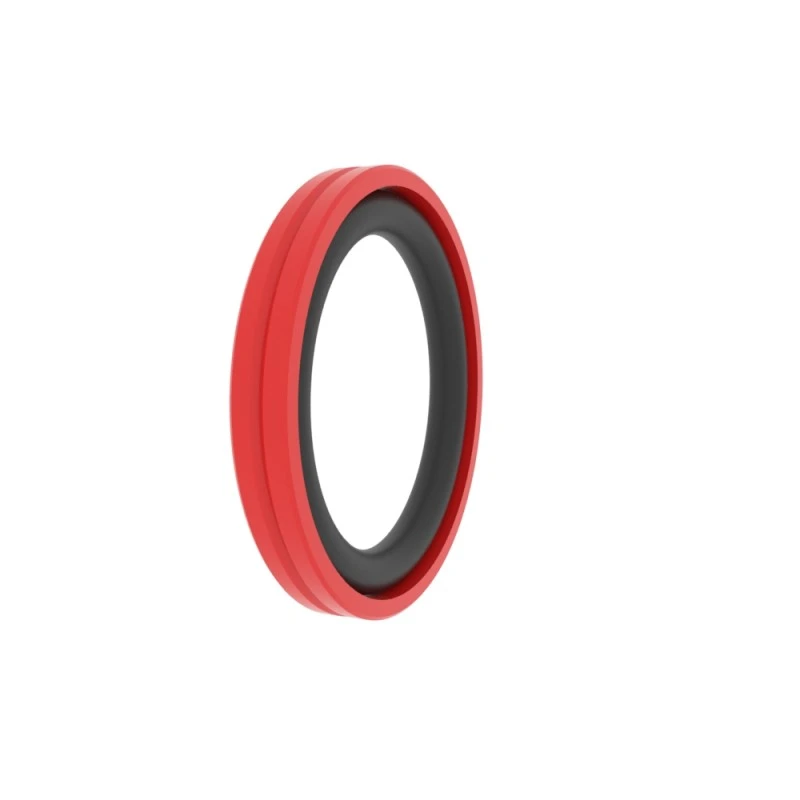

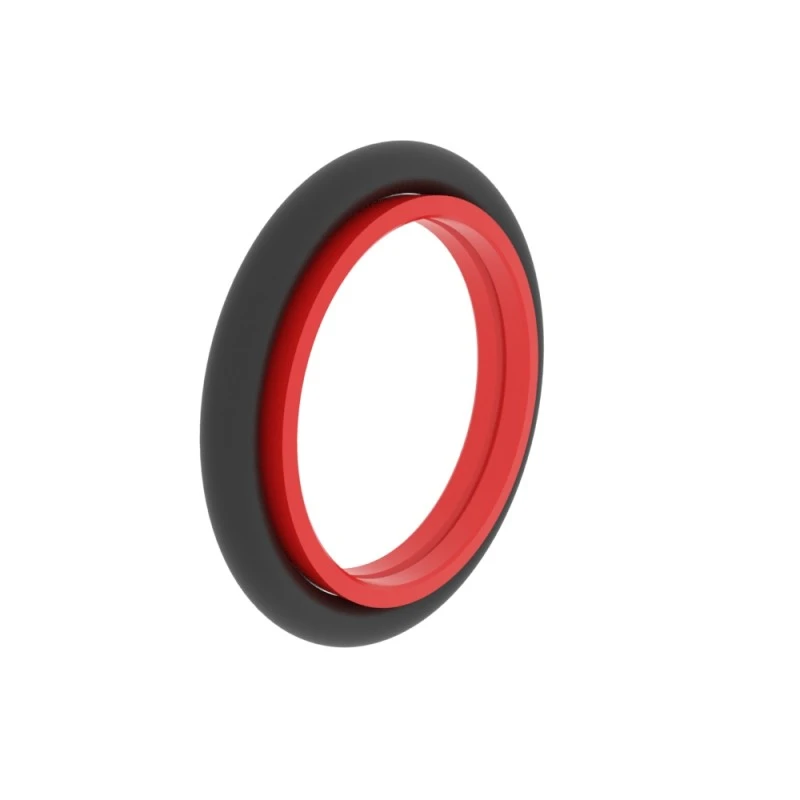

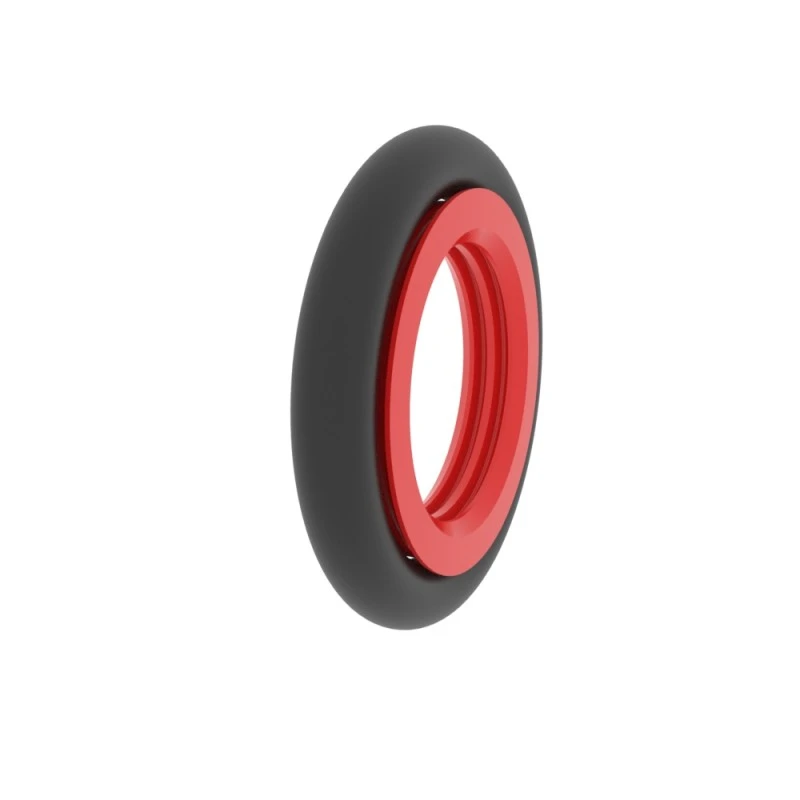

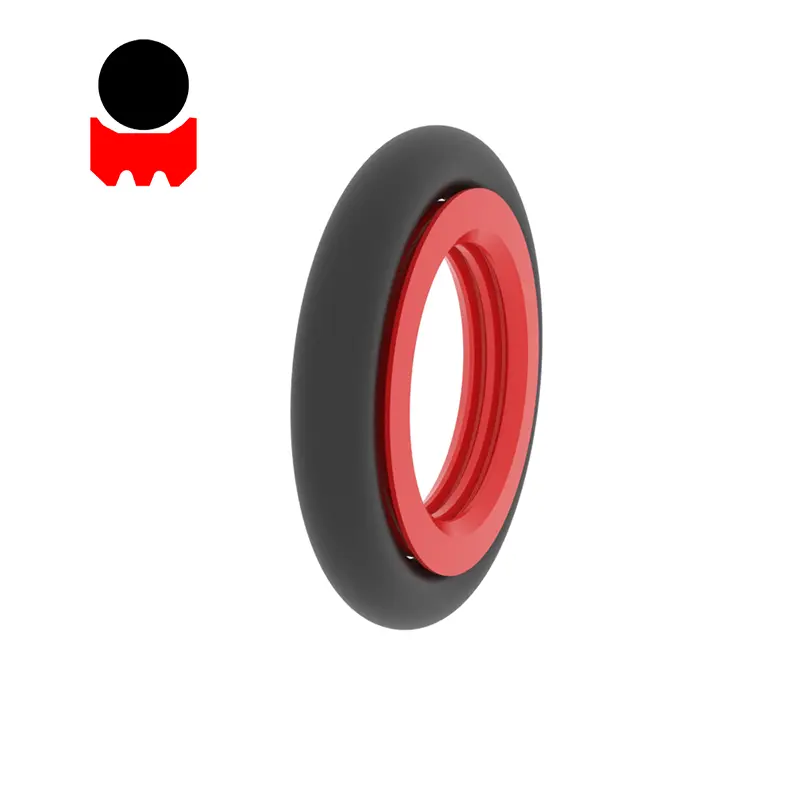

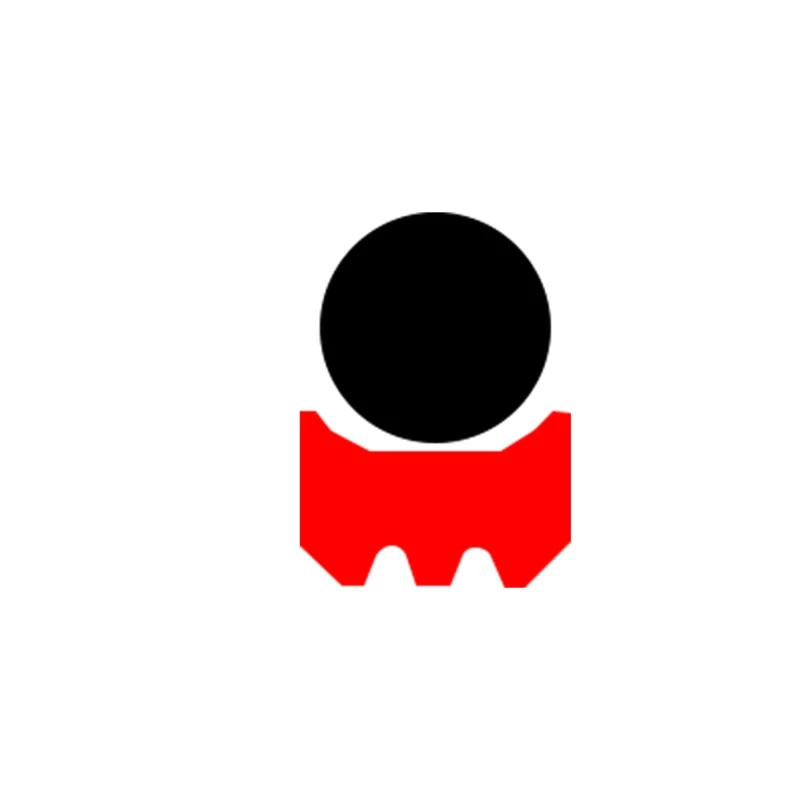

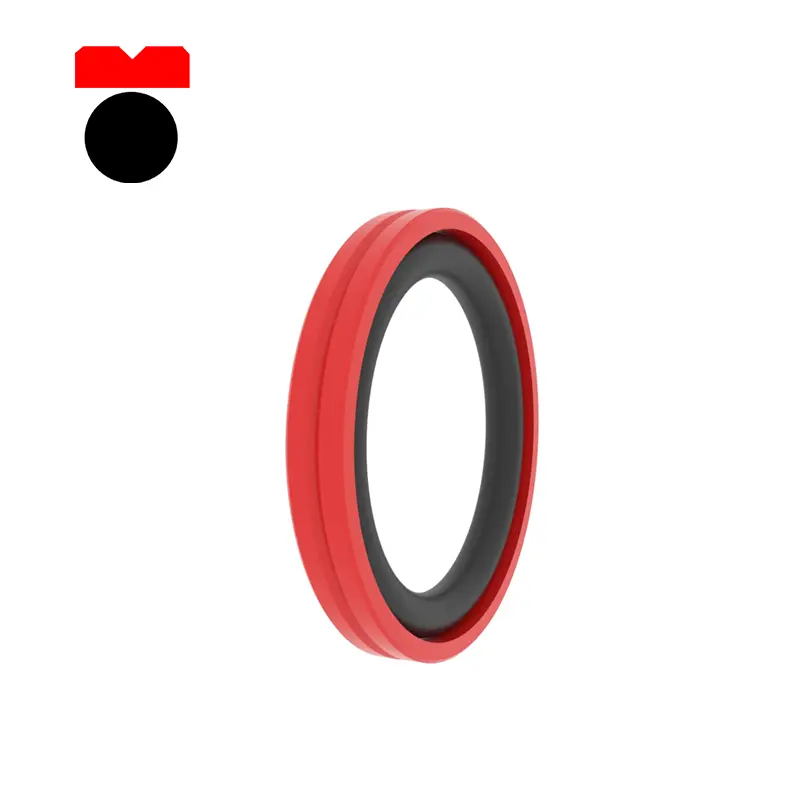

RCR115 Айналмалы тетрафлуороэтилен білікке, қосарлы, төмен тәрізді, бүйірлік жоғары қысымға, жоғары температураға қарсы коррозияға қарсы.
RCR116 Тетрафлуороэтилен саңылау, қосарлы, төмен тәрбиеленген, бүйірлік жоғары қысым, жоғары температураға қарсы коррозияға қарсы.

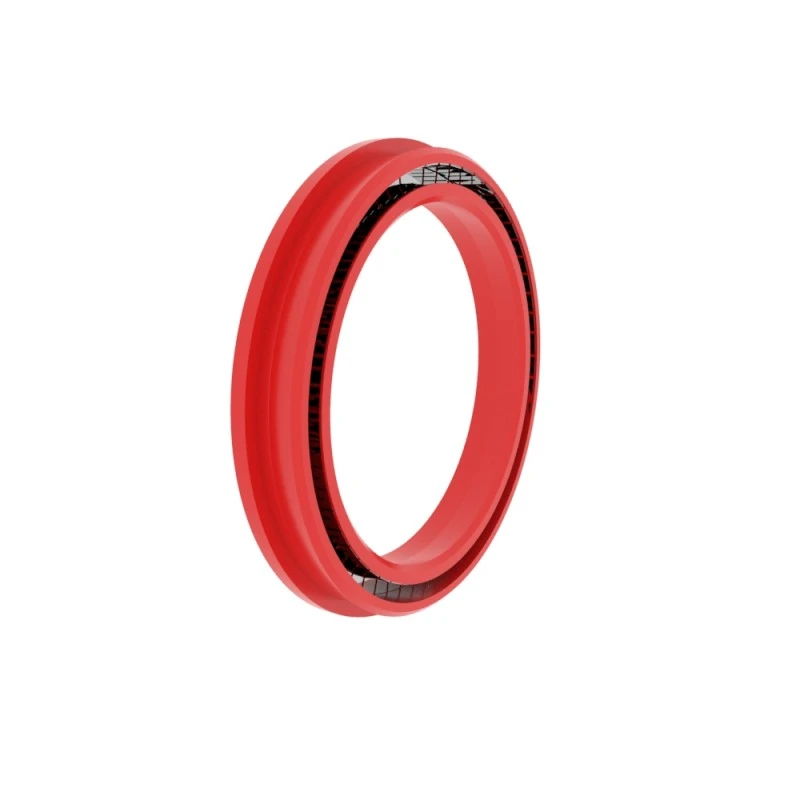

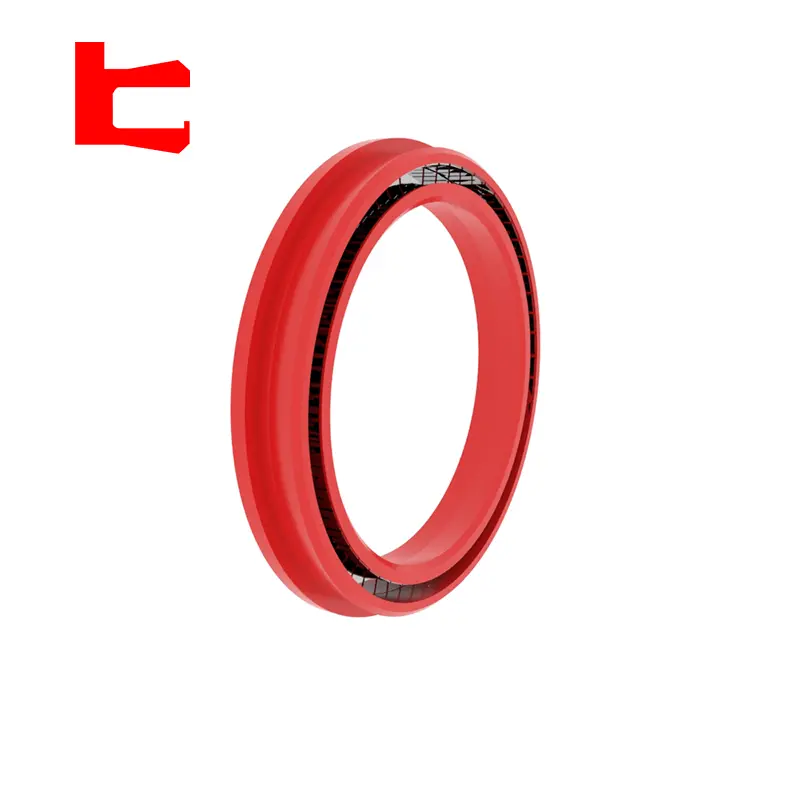

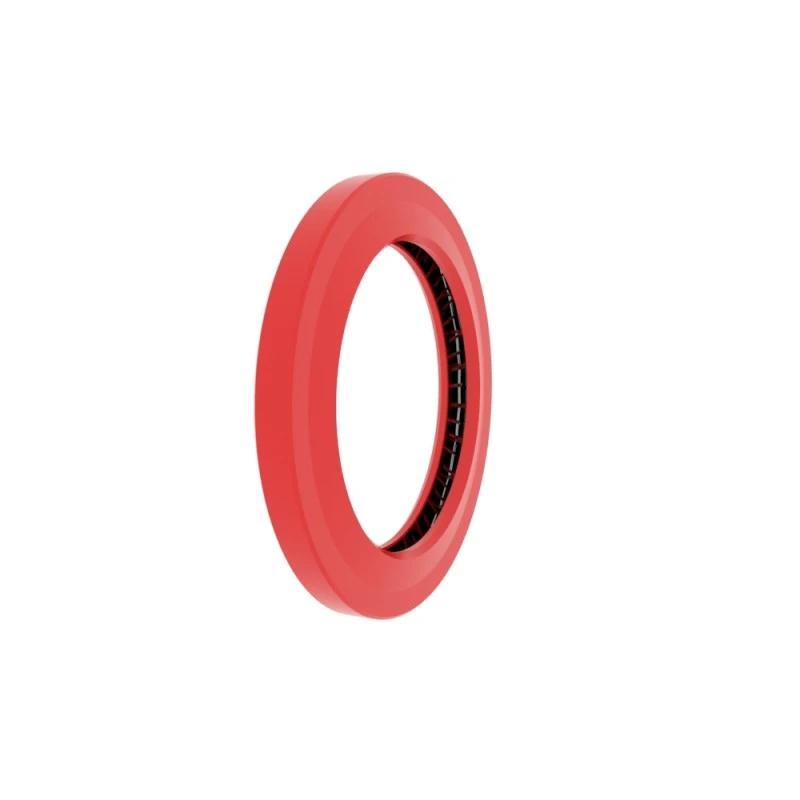

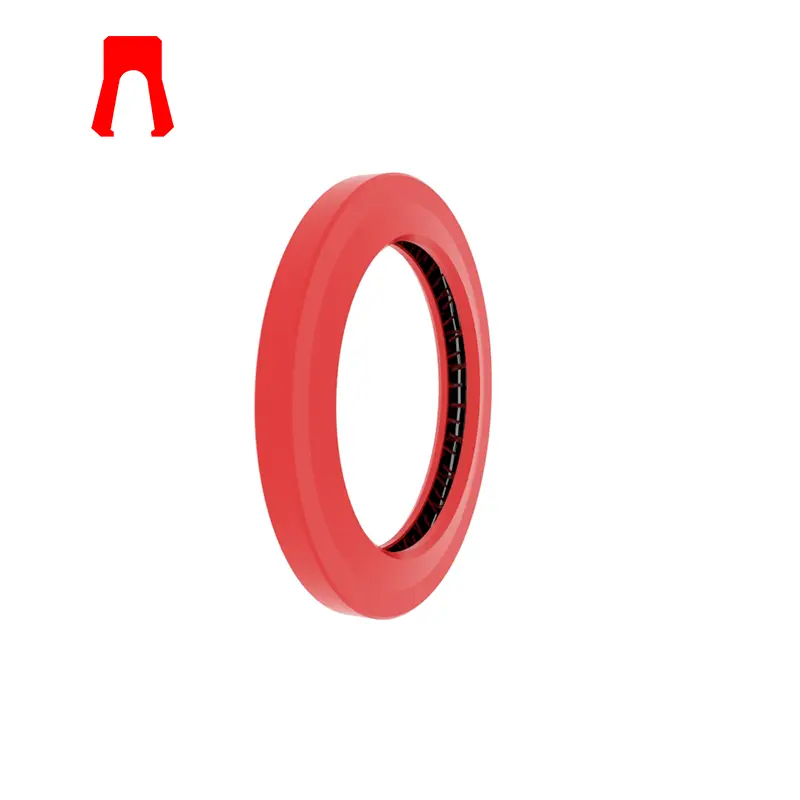

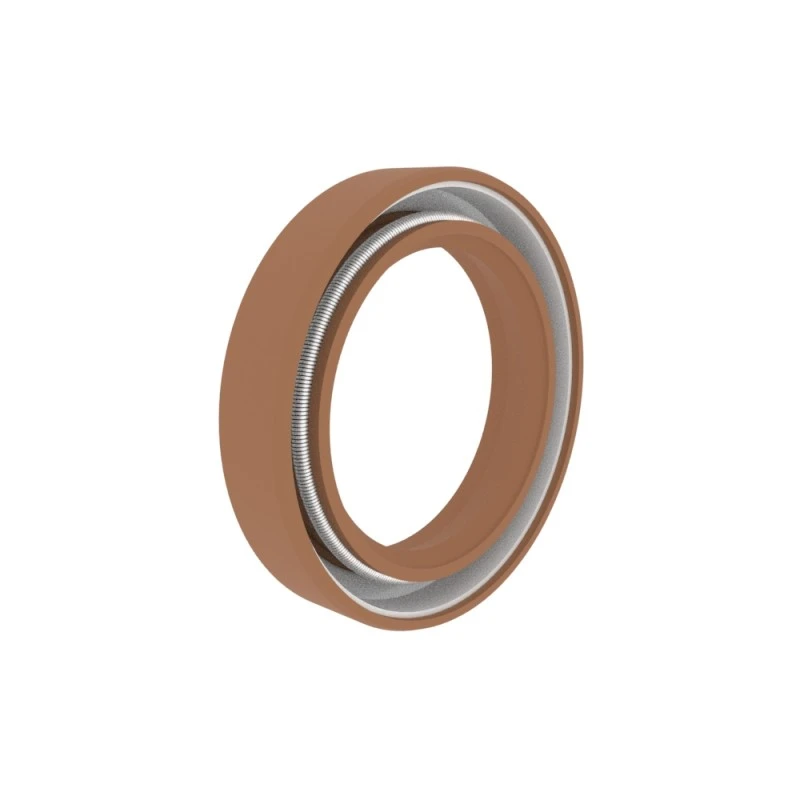

RCR117, RCR11 ROTRER PTFE плитасы, Қанлы көктеммен, біртектес және жоғары температуралы коррозияға төзімділік, жоғары жылдамдық пен жоғары қысымға жарамды.

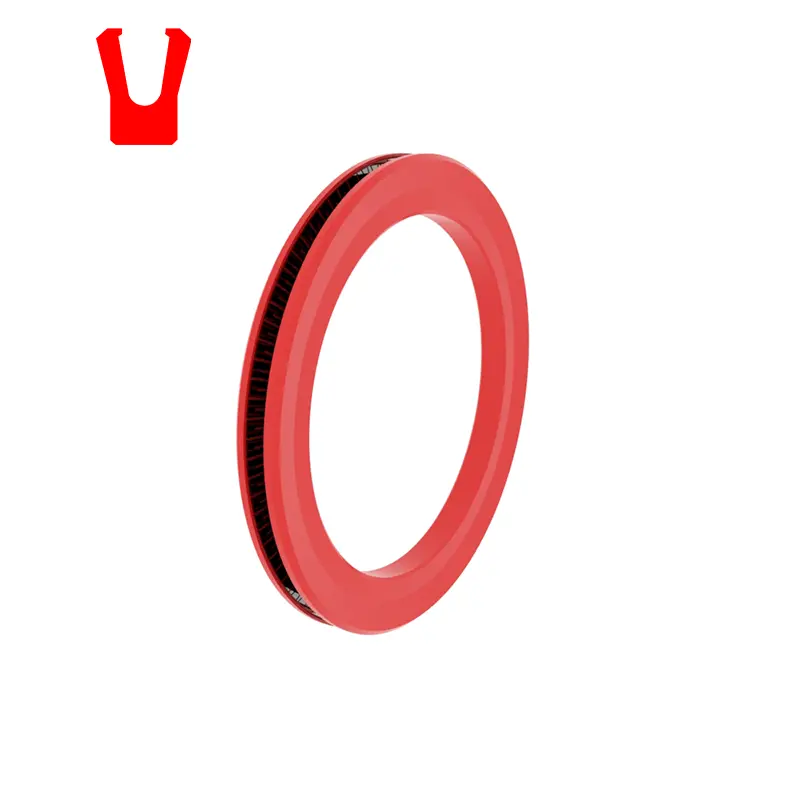

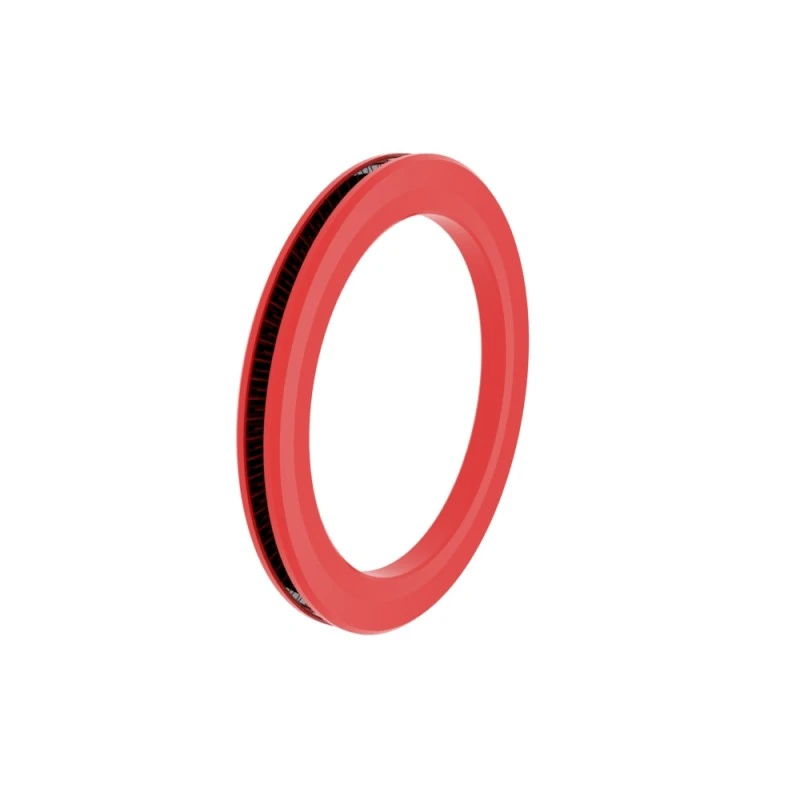

RCR118 PTFE айналмалы тығыздағышты аяқтаңыз, Қанлы көктеммен, біртектес және температурасы жоғары коррозияға төзімділігі, көбінесе химия өнеркәсібінде қолданылады.
RCR119 айналмалы қаңқа жалғыз ерін мөрі, бір реттік актерлік, осьтік ашық ойық орнату, кеңінен қолданылады, көбінесе мойынтіректер үшін қорғаныс элементі ретінде қолданылады.

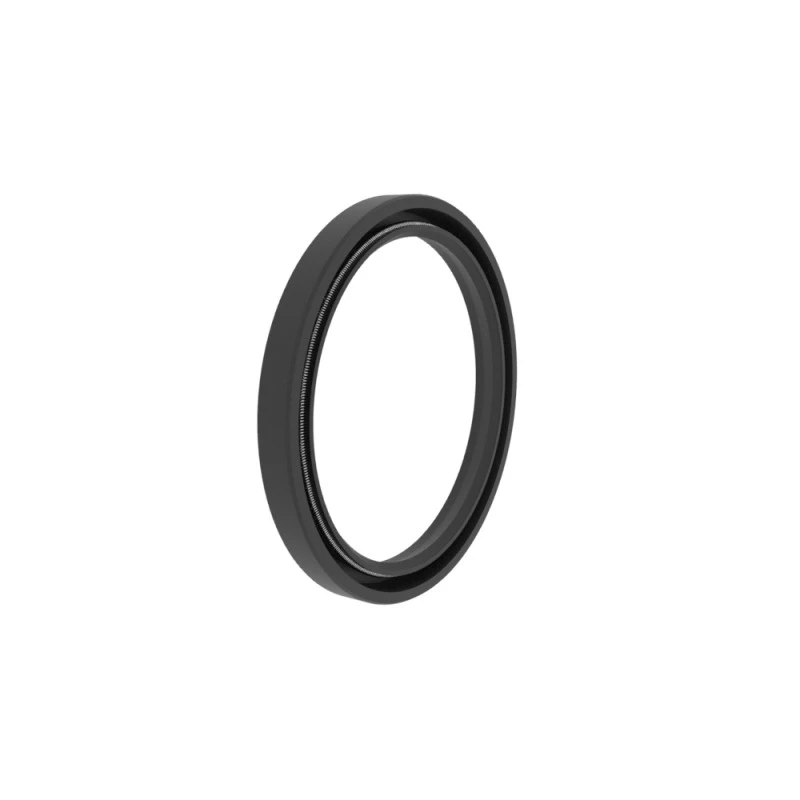

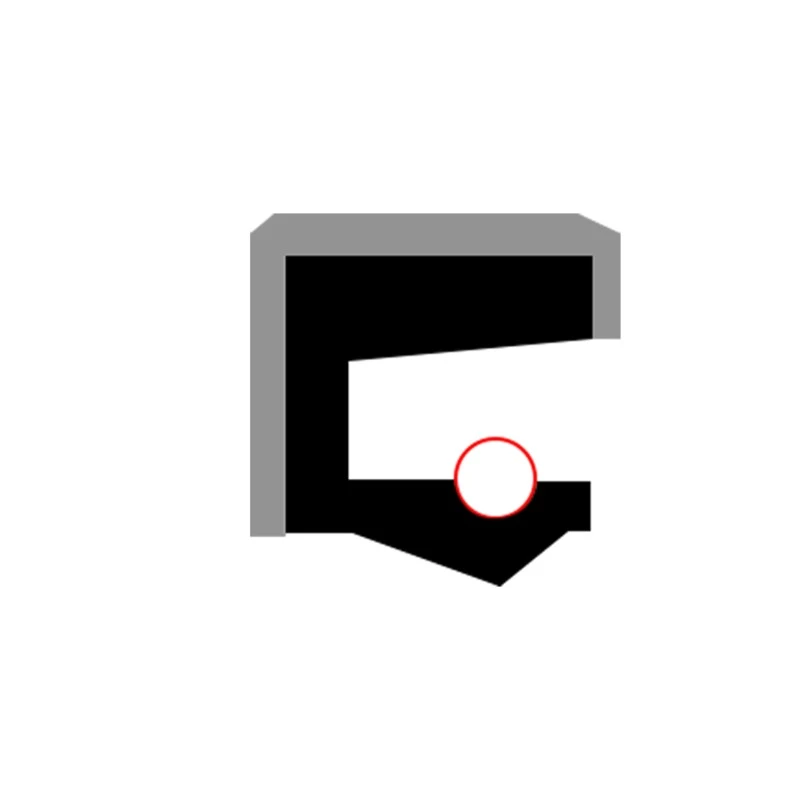

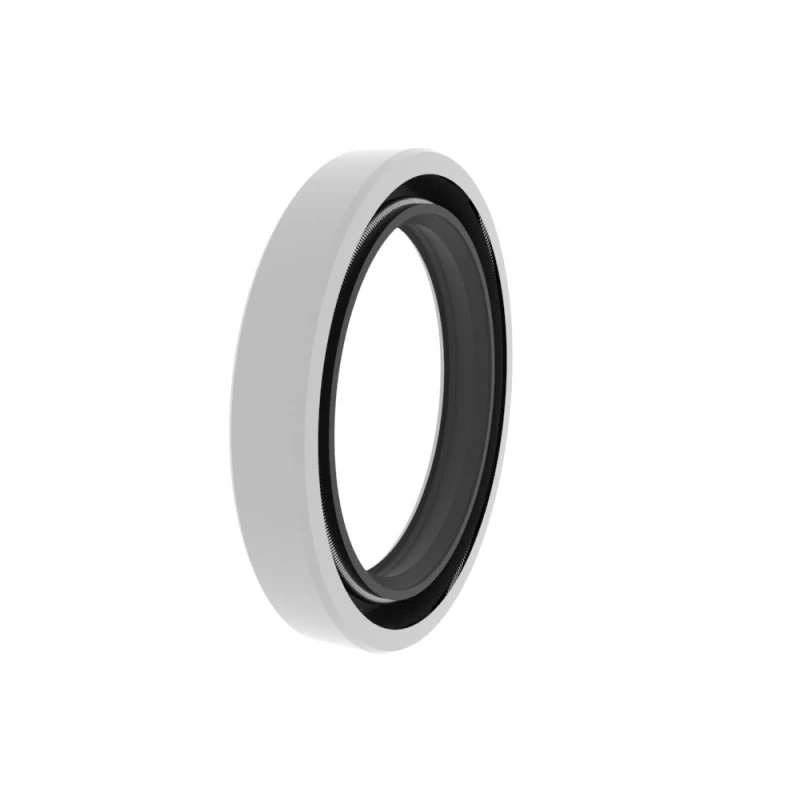

RCR201, RCR202 ротрэйлі қызыл мөрі, бір реттік ерін мөрі, бір реттік актер, шаң өткізгіш қосалқы ерін, осьтік ашық грок қондырғысы, кеңінен қолданылады, көбінесе мойынтіректер үшін қорғаныс элементі ретінде қолданылады.

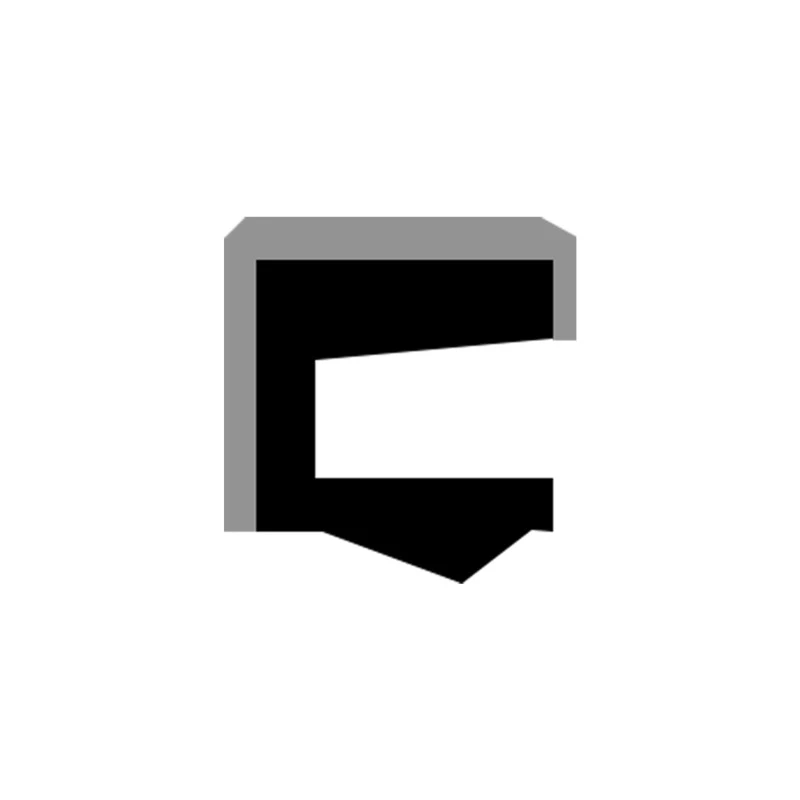

RCR203, RCR204 айналмалы қаңқалық ерінге арналған мөрі, жалғыз актерлік, осьтік ашық гросс Мектептері, көбінесе металлургия және кеме жасау сияқты ауыр салаларда қолданылады.
RCR205 кесілмеген қаңқалы қаңқалы қаңқалы қаңқалы еріндік мөрі, бір актикалық, осьтік ашық гросс Мақсаты, көбінесе металлургия және кеме жасау сияқты ауыр салаларда қолданылады.

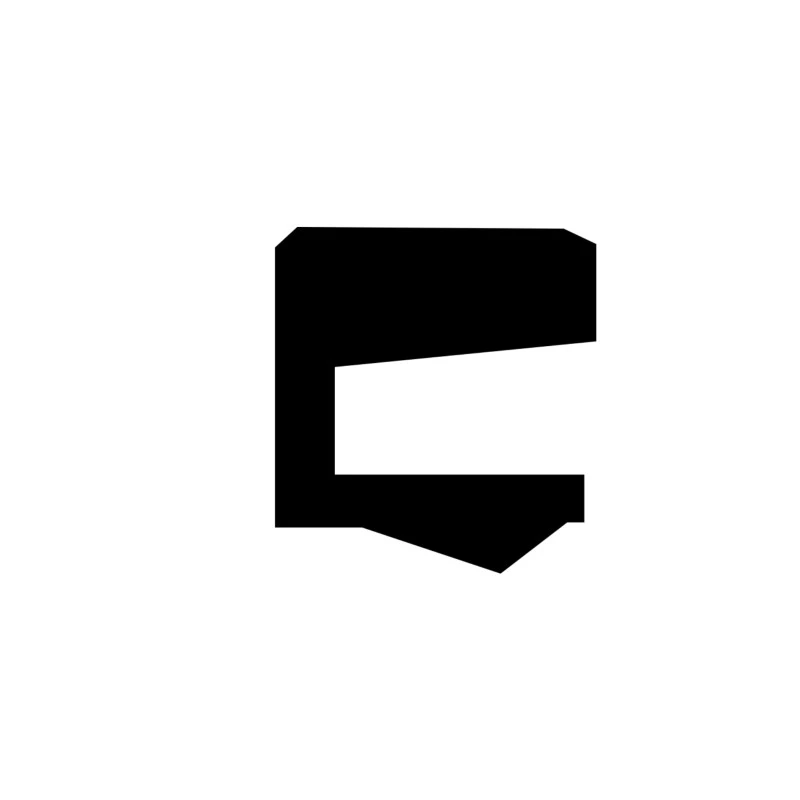

RCR206, RCR207 Қажымдық айналмалы ерінсіз ерін мөрі, бір реттік активті, осьтік ашық гросс Мақсат, көбінесе металлургия және кеме жасау сияқты ауыр салаларда қолданылады. Төмен жылдамдықты герметизацияға жарамды, герметикалық ортасы литий негізіндегі майды құрайды.
Өнімнің ерекшеліктері мен қосымшалары:
Негізгі қосымшалар

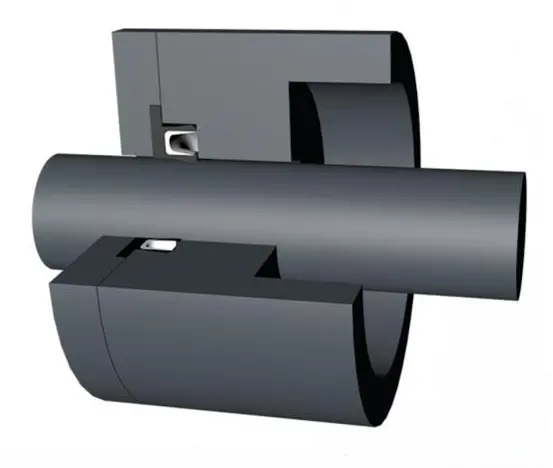

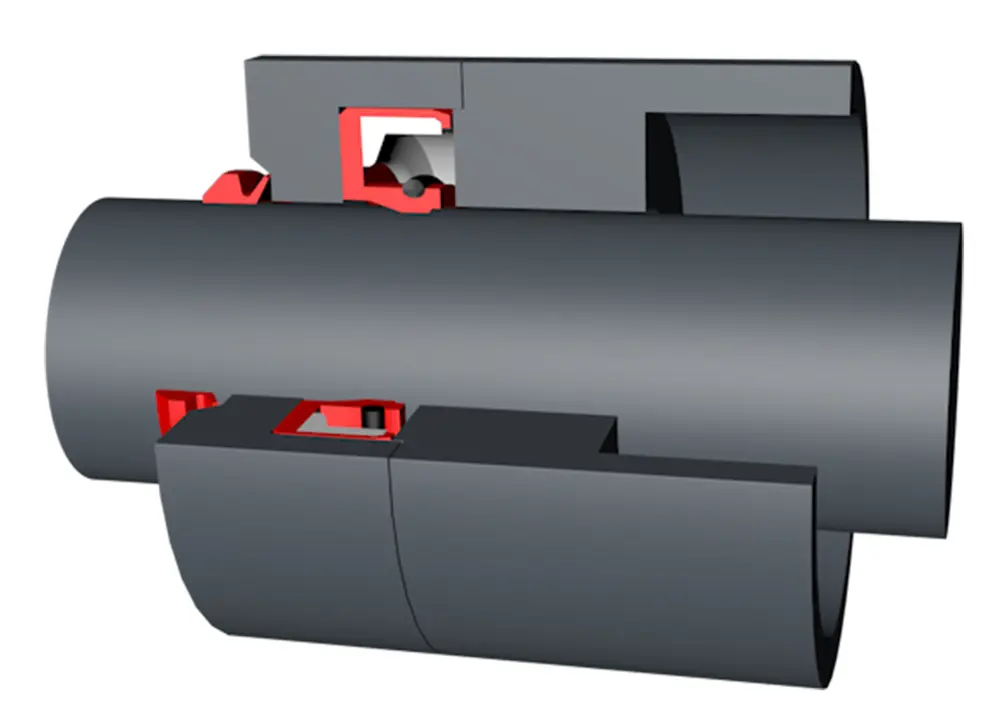

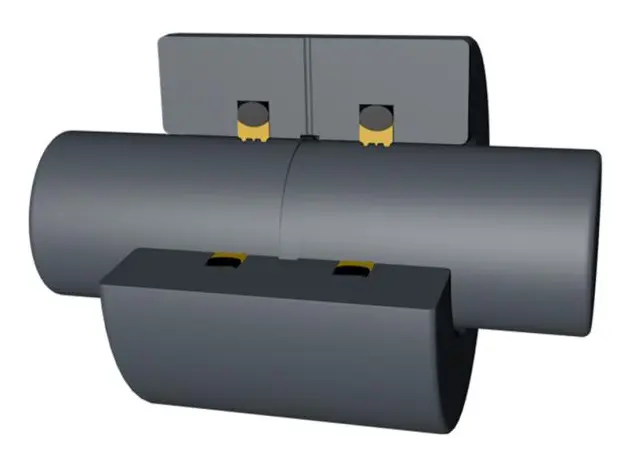

Айналмалы тығыздағыштарды бұру білігінің түбін бұрап, біліктің тығыздауы, экскаваторлар, губеркуляциялар, айналмалы буындар, айналмалы дистрибьюторлар, айналмалы дистрибьюторлар, және пломбаның бұл түрі көбінесе мұнай-химия салаларында қолданылады
Артықшылықтары
Айналдыру Айналмалы тығыздағыштарға бейімделуге болатын медиа және температура диапазондары, жақсы тығыздау әсері, жоғары қысымға төзімділік, кішігірім қимасы, гидравликалық тұрақтылық, гидравликалық тұрақтылық, үйкеліс және таяқша құбылысы жоқ.
RCR101
Тапсырыс мөлшері
ΦD ...... Сыртқы диаметрі
ΦD ...... Ішкі диаметр
L ...... ойық ені
|
Бетті аяқтау |
R Tmax (мкм) |
RA (мкм) |
|
Сырғымалы бетінің сәйкестігі Резеңке / полиуретанның тығыздағыштары Сырғымалы бетті сәйкестендіру PTFE пломбалары |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Астыңғы Ойық жағы |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP профилін қолдау ұзындығының коэффициенті |
50% -95% |
|
|
Шыдам |
|
|
ΦD |
f8 |
|
ΦD |
З 8 |
Тапсырыс беру мысал
Үлгі: RCR101
Groove Size: 100x115x8
Материал: NBR / POM
Тығыздағыш түрі: RCR101, RCR102
Негізгі Қолдану: біліктің ұшын бұру үшін жарамды
Артықшылықтары: кең ауқымға, кең температуралық диапазонға және жақсы герметикалық әсерге жарамды
Материал: полиуретан, резеңке / полиоксиметилен
|

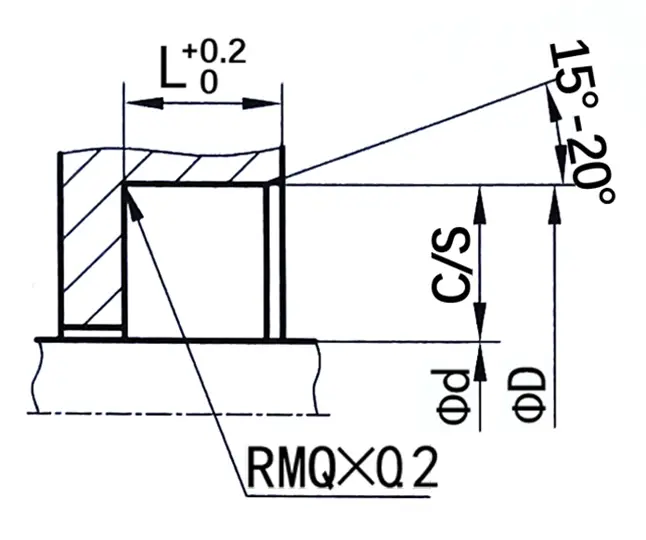

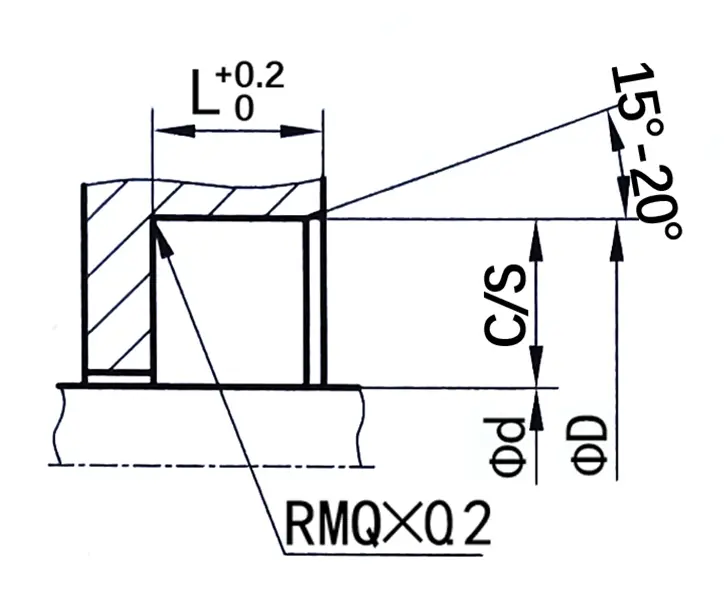

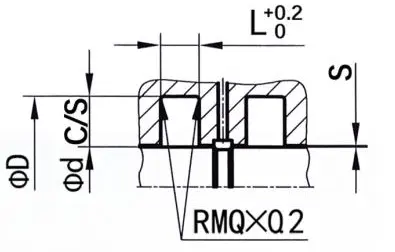

Сот ойықтарының мысалдары |
Төменде стандартты ойық өлшемдер (өлшем диапазонындағы кез-келген мөлшердегі айналмалы тығыздағыштар шығарылуы мүмкін) |
|||||
|
|
|
ΦD |
ΦD |
L |
c / с |
|
|
6-59.9 |
ΦD + 12 |
7 |
6 |
|||
|
60-139.9 |
ΦD + 15 |
8 |
7.5 |
|||
|
140-299.9 |
ΦD + 20 |
10 |
10 |
|||
|
300-499.9 |
ΦD + 30 |
12 |
15 |
|||
|
500-800 |
Φd + 40 |
20 |
20 |
|||
|
> 800 |
ΦD + 50 |
22 |
25 |
|||
RCR115
Тапсырыс мөлшері
ΦD ...... Сыртқы диаметрі
ΦD ...... Ішкі диаметр
L ...... ойық ені
|
Бетті аяқтау |
R Tmax (мкм) |
RA (мкм) |
|
Сырғымалы бетінің сәйкестігі Резеңке / полиуретанның тығыздағыштары Сырғымалы бетті сәйкестендіру PTFE пломбалары |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Астыңғы Ойық жағы |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP профилін қолдау ұзындығының коэффициенті |
50% -95% |
|
|
Шыдам |
|
|
ΦD |
f8 |
|
ΦD |
З 8 |
Тапсырыс беру мысал
Үлгі: RCR115
Groove Size: 100x111x4.2
Материал: PTFE4 + NBR
Мөрі түрі: RCR115

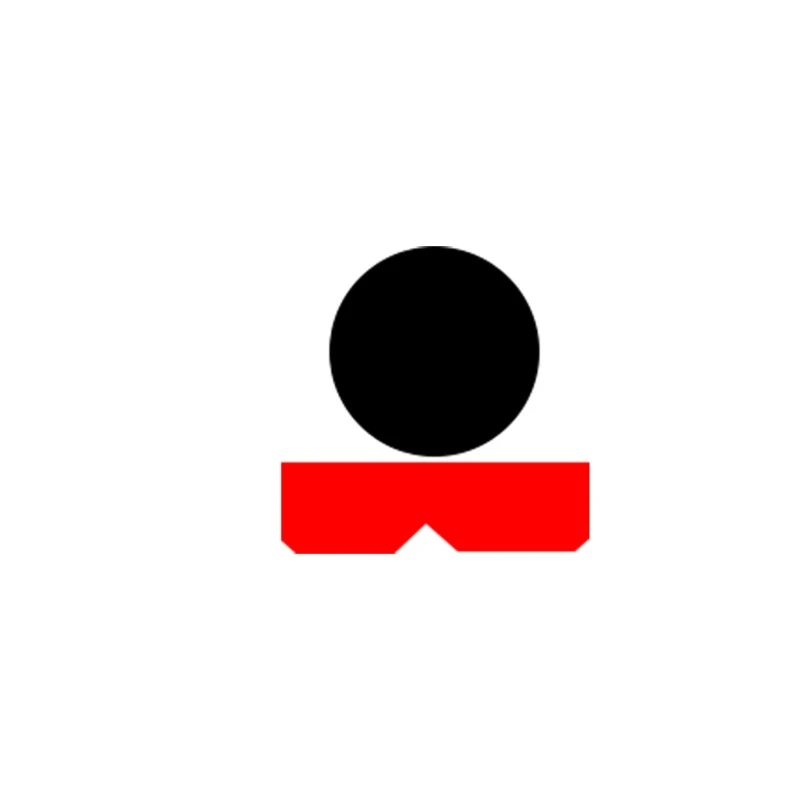

Негізгі Қолдану: Айналмалы біліктің тығыздағыштарына, экскаваторларға, губеркулездерге, бұрандалы буындарға арналған.
Артықшылықтары: бұл жоғары қысымға қарсы тұра алады, кішігірім қимасы бар, гидравликалық майға төзімді, үйкелді және таяқша құбылысы жоқ.
Материал: тетрафлуороэтилен + Нитрильді резеңке немесе флюорингбер
|

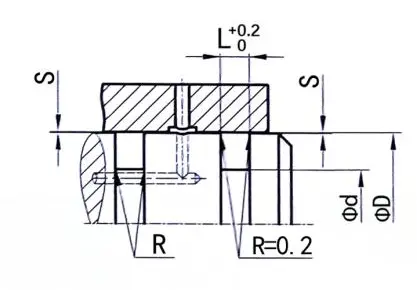

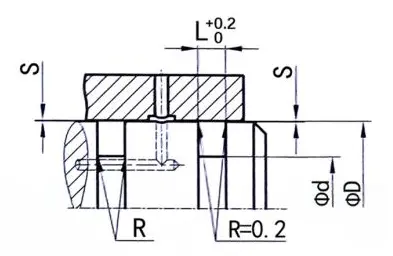

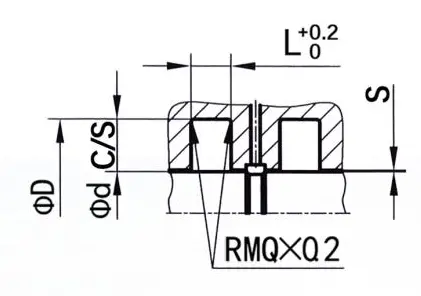

Сот ойықтарының мысалдары |
Төменде стандартты ойық өлшемдер (өлшем диапазонындағы кез-келген мөлшердегі айналмалы тығыздағыштар шығарылуы мүмкін) |
||||||||
|
|
|
ΦD |
ΦD |
L |
R |
X |
Максималды экструзияға дейін |
||
|
100 бөрік |
200 Бар |
||||||||
|
6-18.9 |
ΦD + 4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
19-37.9 |
ΦD + 7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
38-199.9 |
ΦD + 11 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
200-255.9 |
ΦD + 15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
256-649.9 |
ΦD + 21 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
> 650 |
ΦD + 28 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||
RCR116
Тапсырыс мөлшері
ΦD ...... Сыртқы диаметрі
ΦD ...... Ішкі диаметр
L ...... ойық ені
|
Бетті аяқтау |
R Tmax (мкм) |
RA (мкм) |
|
Сырғымалы бетінің сәйкестігі Резеңке / полиуретанның тығыздағыштары Сырғымалы бетті сәйкестендіру PTFE пломбалары |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Астыңғы Ойық жағы |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP профилін қолдау ұзындығының коэффициенті |
50% -95% |
|
|
Шыдам |
|
|
ΦD |
f8 |
|
ΦD |
З 8 |
Тапсырыс беру мысал
Үлгі: RCR116
Groove Size: 100x89x4.2
Материал: PTFE4 + NBR
Мөрі түрі: RCR116
Негізгі Қолдану: біліктің айналмалы тығыздағыштарына, экскаваторларға, губеркуляттарға, айналмалы буындарға, айналмалы дистрибьюторларға жарамды.
Артықшылықтары: ол бұқаралық ақпарат құралдарының және температураның кең спектріне жарамды, герметикалық әсері жақсы, кішігірім қимасы, гидравликалық майға, үйкеліске қатты төзімділікке және таяқшалық құбылысқа ие емес.
Материал: тетрафлуороэтилен + Нитрильді резеңке немесе флюорингбер
|
Сот ойықтарының мысалдары |
Төменде стандартты ойық өлшемдер (өлшем диапазонындағы кез-келген мөлшердегі айналмалы тығыздағыштар шығарылуы мүмкін) |
||||||||
|
|
|
ΦD |
ΦD |
L |
R |
О-сақина |
Максималды экструзияға дейін |
||
|
100 бөрік |
200 Бар |
||||||||
|
8-39.9 |
ΦD-4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
40-79.9 |
ΦD-7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
80-132.9 |
ΦD-11.0 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
133-329.9 |
ΦD-15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
330-669.9 |
ΦD-21.0 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
> 670 |
ΦD-28.0 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||

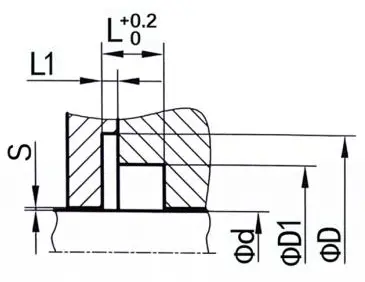

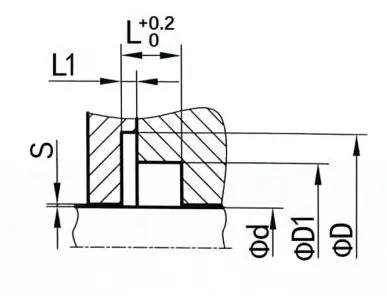

RCR117
Тапсырыс мөлшері
ΦD ...... Сыртқы диаметрі
ΦD1 ...... Сыртқы диаметрі
ΦD ...... Ішкі диаметр
L ...... ойық ені
L1 ...... ойық ені
|
Бетті аяқтау |
R Tmax (мкм) |
RA (мкм) |
|
Сырғымалы бетінің сәйкестігі Резеңке / полиуретанның тығыздағыштары Сырғымалы бетті сәйкестендіру PTFE пломбалары |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Астыңғы Ойық жағы |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP профилін қолдау ұзындығының коэффициенті |
50% -95% |
|
|
Шыдам |
|
|
ΦD |
f8 |
|
ΦD |
З 8 |
Тапсырыс беру мысал
Үлгі: RCR117
Groove Size: 100x117.5x110.5x7.1X1.8
Материал: Ptfe4 + V
Мөрі түрі: RCR117
Негізгі қолдану: біліктің ұшын бұру үшін жарамды, пломбаның бұл түрі көбінесе мұнай және химиялық салаларда қолданылады
Артықшылықтары: төмен үйкеліс, коррозияға төзімділік, жоғары жылдамдыққа сәйкес келетін жоғары температураға төзімділік
Материал: PTFE, тот баспайтын болаттан жасалған көктем
|
Сот ойықтарының мысалдары |
Төменде стандартты ойық өлшемдер (өлшем диапазонындағы кез-келген мөлшердегі айналмалы тығыздағыштар шығарылуы мүмкін) |
|||||||||
|
|
|
ΦD |
ΦD |
Fd1 |
L |
L1 |
Максималды экструзияға дейін |
|||
|
20 б |
100 бөрік |
200 Бар |
||||||||
|
5-19.9 |
ΦD + 9 |
ΦD + 5 |
3.6 |
0.85 |
0.25 |
0.15 |
0.10 |
|||
|
20-39.9 |
Φd + 12.5 |
ΦD + 7 |
4.8 |
1.35 |
0.35 |
0.20 |
0.15 |
|||
|
40-399.9 |
ΦD + 17.5 |
ΦD + 10.5 |
7.1 |
1.8 |
0.50 |
0.25 |
0.20 |
|||
|
≥400 |
ΦD + 22 |
ΦD + 14 |
9.5 |
2.8 |
0.60 |
0.30 |
0.25 |
|||
