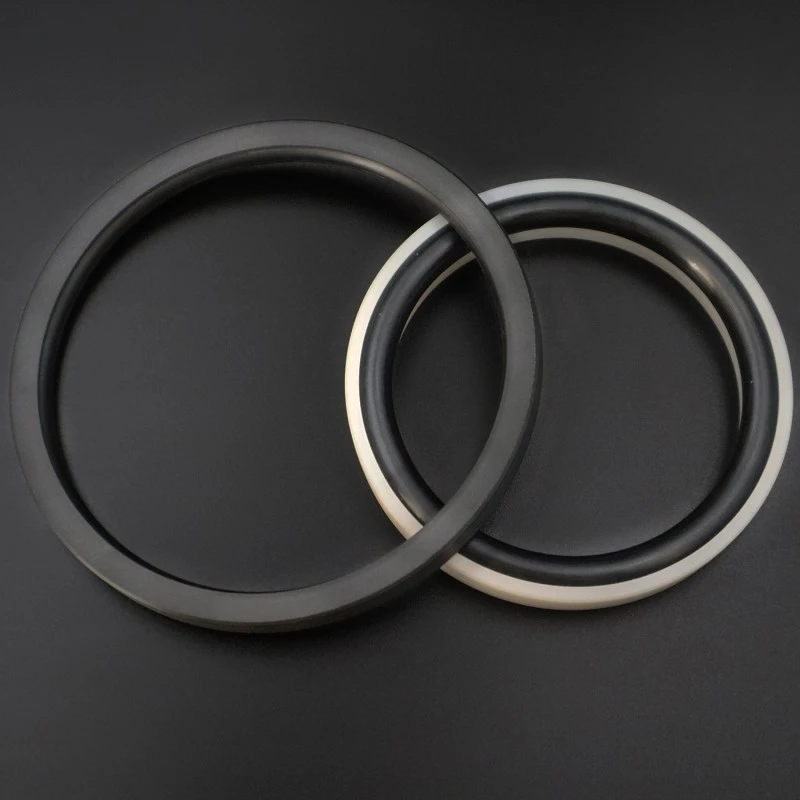

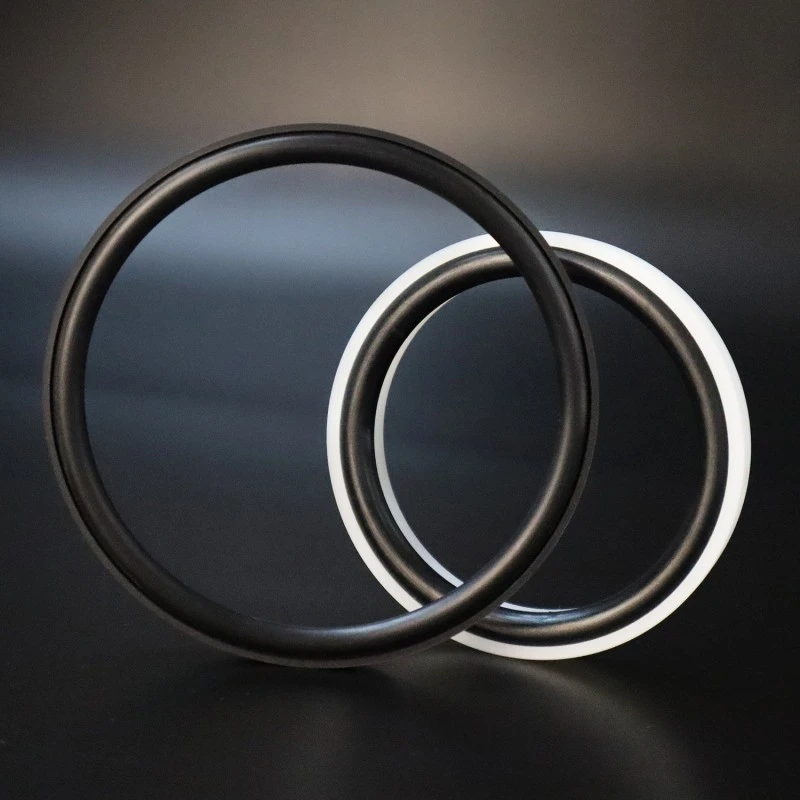

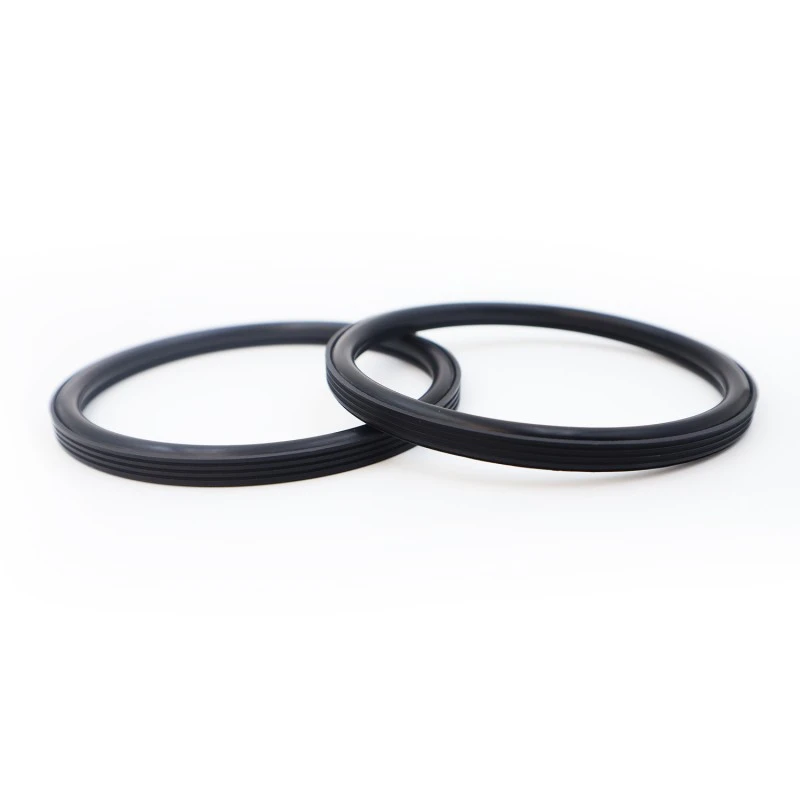

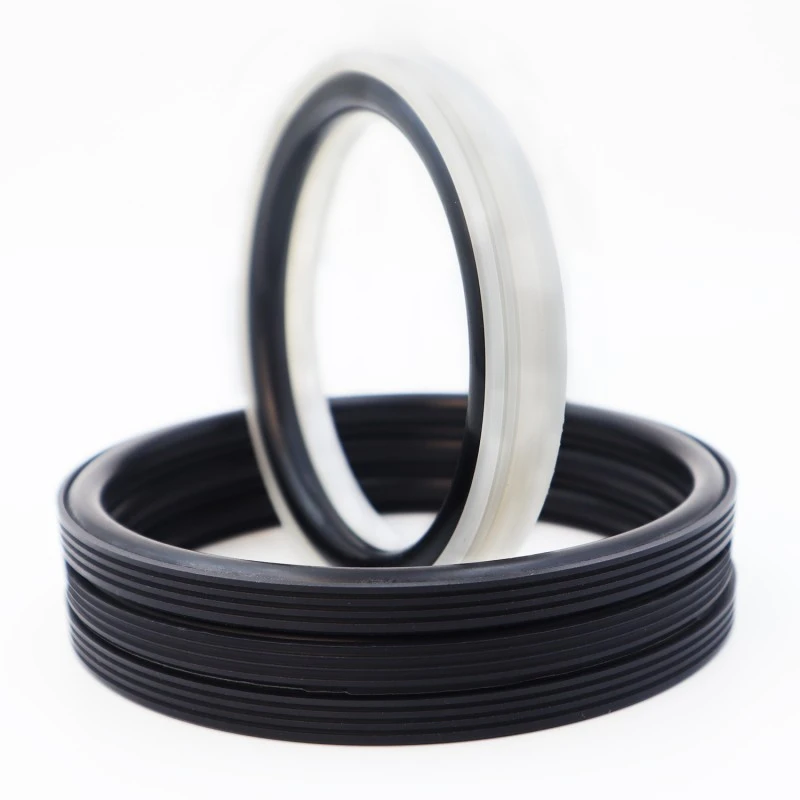

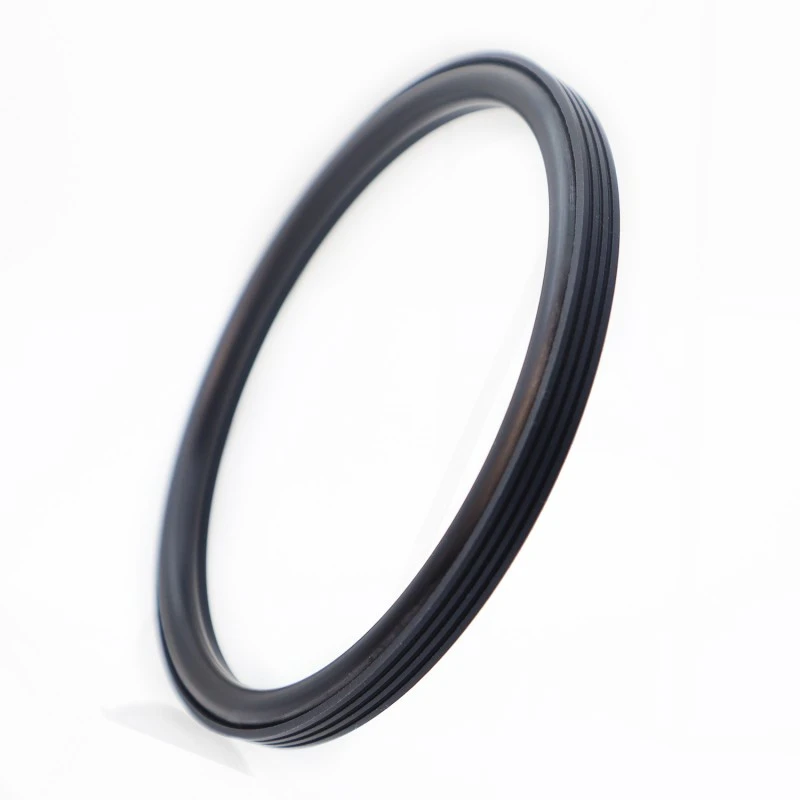

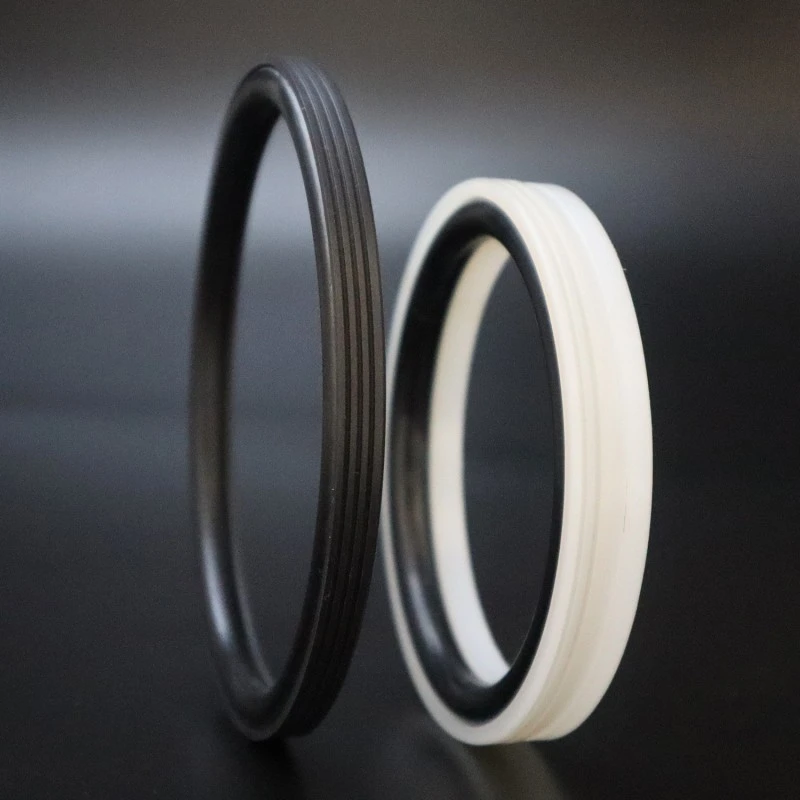

Ruichen герметика зауыты әзірлеген және өндірген саңылау тығыздағышы гидравликалық кері және айналмалы қозғалыс қолданбаларында бір бағытты тығыздау үшін жарамды. Оның ұзақ қызмет ету мерзімі, төмен үйкеліс, тамаша тығыздау өнімділігі, ықшам құрылым және орнату, пайдалану және техникалық қызмет көрсету оңай. Арнайы тығыздағыш ерні мен тығыздағыштың оңтайландырылған қалыңдығының дизайны цемент ерітіндісі сияқты қатал орталарда да тамаша тығыздау жұмысын қамтамасыз етеді.
|
Қысым/МПа |
Температура/°C |
Жылдамдық / м/с |
Орташа |
|
|
кері қозғалыс |
Айналмалы қозғалыс |
|||
|
≤100 |
-35 - +100°C (NBR сақинасымен) |
≤6 |
≤2 |
Су, балшық, шикі мұнай, гидравликалық май, эмульсия |
|
-20 - +200°C (FKM сақинасымен) |
||||
Материалды таңдау
1. Ілеспе тығыздағыш сақина материалдарын мыналардан таңдауға болады: R01 Нитрилді каучук (NBR), R02 Фторкаучук (FKM), т.б.
2. Тығыздау сақинасының материалы: Стандартты материал PTFE4, басқа қолжетімді материалдар PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, т.б.
Тапсырыс үлгісі
Тапсырыс үлгісі: RC2062-80*68.3*7.6-PTFE4-R01
Модель - Саңылаудың диаметрі * Ойықтың диаметрі * Ойықтың ені - Материал коды

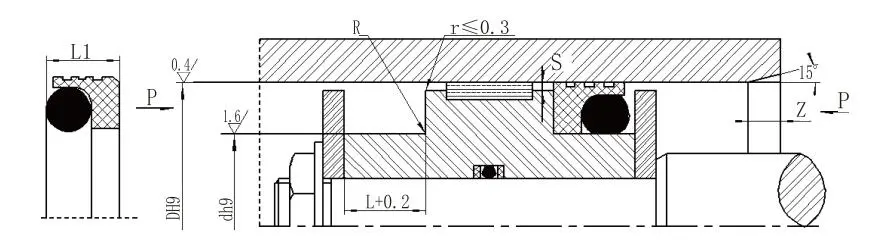

Техникалық сипаттамалар мен параметрлер (Көрсетілген ауқымдағы кез келген өлшем қол жетімді.)
|
Диафрагма диапазоны Стандартты түрі DH9 RC2062 |
Диафрагма диапазоны Ауыр жүктеме DH9 RC2062-Z |
Ойықтың диаметрі d h9 |
Ойықтың ені L+0,2 |
Тығыздағыш ені L1 |
Дөңгеленген бұрыштар Rmax |
Радиалды саңылау Smax |
Фака Змин |
Сақина сымының диаметрі |
||
|
<10МПа |
<20МПа |
<40МПа |
||||||||
|
8~12,9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24,9 |
10~12,9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24,9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Ескертпе: 1. ≤ 30 мм цилиндр саңылаулары үшін ашық ойық конструкциясы ұсынылады.
2. 30 МПа-дан асатын қысымдар үшін экструзия саңылауы үшін H8/f8 сәйкестігі ұсынылады.
Тестілеудің жан-жақты мүмкіндіктері: Біздің орталық зертханамыз нақты жұмыс жағдайында өнімнің өнімділігін модельдеуге қабілетті сынақ жабдықтарының толық кешенімен жабдықталған. Тестілеу элементтері мыналарды қамтиды, бірақ олармен шектелмейді:
Өлшемді тексеру: Өнім өлшемдерінің сызбаға төзімділік талаптарына толық сәйкес келетініне көз жеткізу үшін жоғары дәлдіктегі 2D кескінді өлшеу құралдарын және координатты өлшеу машиналарын пайдалану.
Өнімділікті сынау: соның ішінде жоғары температурадағы қартаю сынақтары, төмен температура сынақтары, май/орташа төзімділік сынақтары, тозуға төзімділік сынақтары, жарылу қысымы сынақтары және т.б.
Өмірлік циклді сынау: нақты жұмыс жағдайларын имитациялайтын төзімділік сынақтары арқылы өнімнің қызмет ету мерзімі мен сенімділігін болжау.
