Біздің жоғары қысымды герметизациялау нұсқаулығымыздың құрамында түрлі түрлері бар.
Қолдау сақинасы гидравликалық цилиндрдің маңызды негізгі құрамдас бөлігі болып табылады. Рухен мөрі халықаралық жылжымалы сақинаны және жұмсақ қолдау құрылымын дамытуға сәйкес келетін материялық фенолдық қолдау сақинасы (белдеу) сәтті дамыды. Жылдар тәжірибесінен кейін сапа ұқсас шетелдік өнімдерден асып түседі және пайдаланушылар жақсы қабылдады. Өнімділік кестесін сілтеме үшін пайдалануға болады.

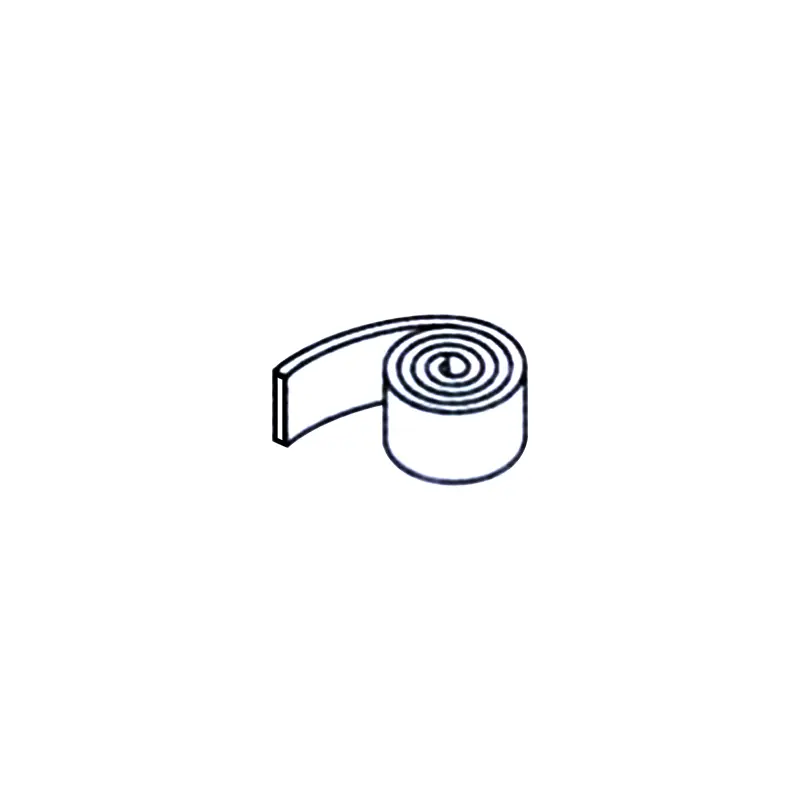

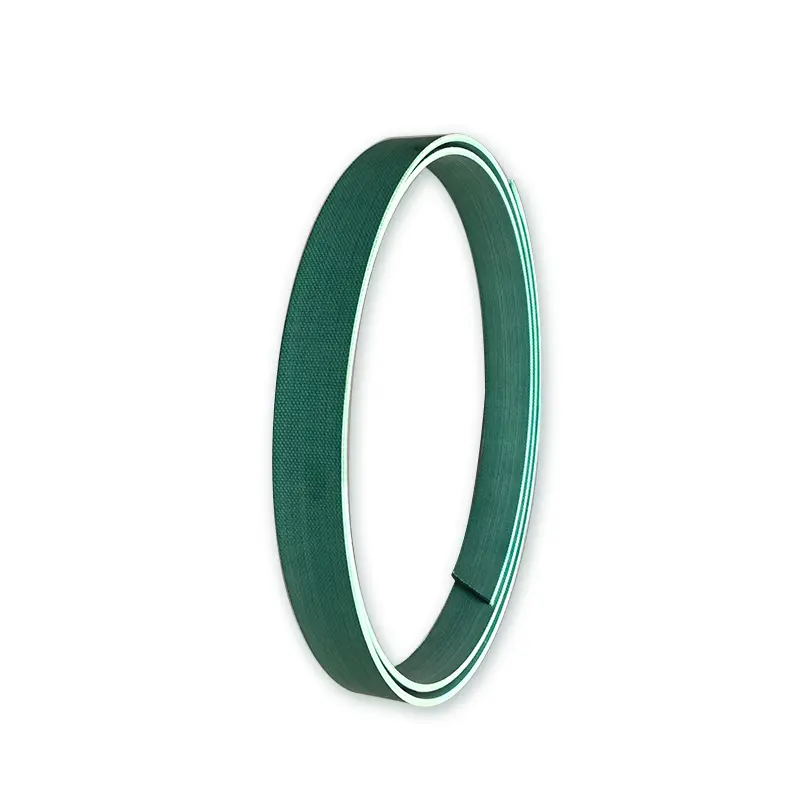

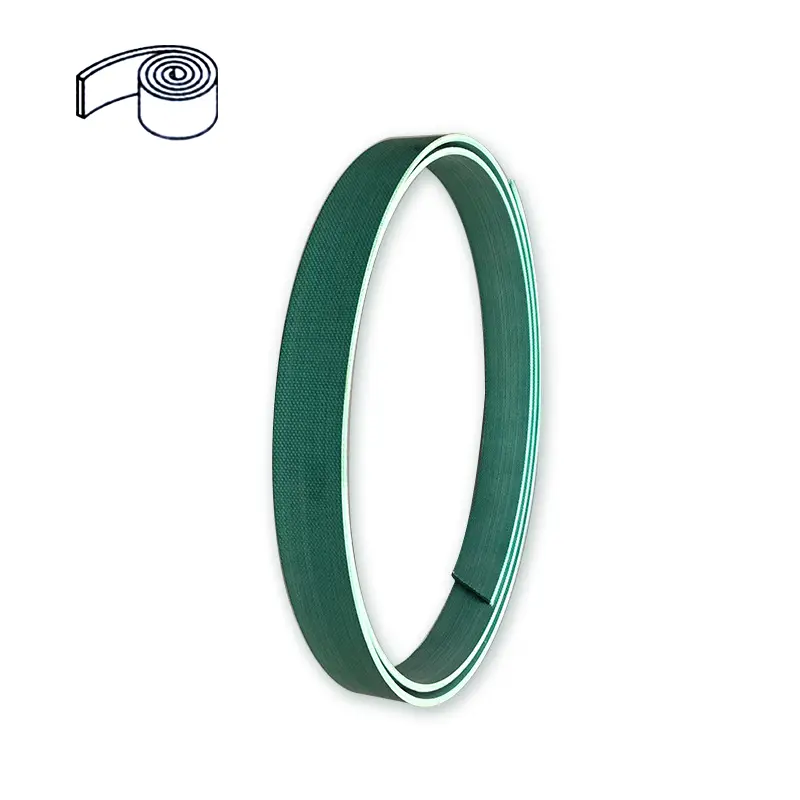

Нұсқаулық белдеуі тұрғысынан, RC1081 Арматураланған политетраэтилен бағыттаушы белдеуі қола ұнтағы PTFE және т.б. RC1082 Шүберекті фенолдық бағыттаушы белбеу фенолды матаны күшейтілген материалды қабылдайды және оның радиалды жүктеме сыйымдылығы PTFE нұсқаулығынан жақсы. Екеуі де орамдарда жеткізіледі, оларды кесу және орнату оңай және металлмен байланыс орнатуға болмайды. RCS және RCT нұсқаулық сақиналары сәйкесінше Piston Rod және Piston үшін қолданылады.
Тозуға төзімді сақиналарда гидравликалық цилиндрдегі поршеньді немесе поршеньді дәл бағыттау функциясы бар, ол металлмен байланыстың алдын алады. Металл тозуға арналған сақиналармен салыстырғанда, металл емес сақиналар тозуға төзімділігі, металлмен байланыс, дірілді болдырмауға, үлкен радиалды тазартуға, қарапайым дақтарды, қарапайым және қарапайым орнатуға және техникалық қызмет көрсетуге кететін шығындарға ие. Олар кеңінен қолданылады. Олардың ішінде, материялық фенолалық және PTFE нұсқаулық сақиналары сайттарда және пайдалануға дайын түрлерде қол жетімді.
Жеңіл жеңдер тұрғысынан Gfai поршенді шыбықтар үшін, қолдау көрсететін, жетекші және шаң өткізгіш функциялары бар; GFI сонымен қатар тірек және жетекші рөл атқаратын поршеньдік шыбықтар үшін де қолданылады; GFA тірек және жетекшілік ететін поршеньдер үшін қолданылады. Бұл өнімдер гидравликалық цилиндрлер барлық аспектілерде тұрақты жұмыс істейді.
Өнімнің ерекшеліктері мен қосымшалары:
Тапсырыс беру мысалы:

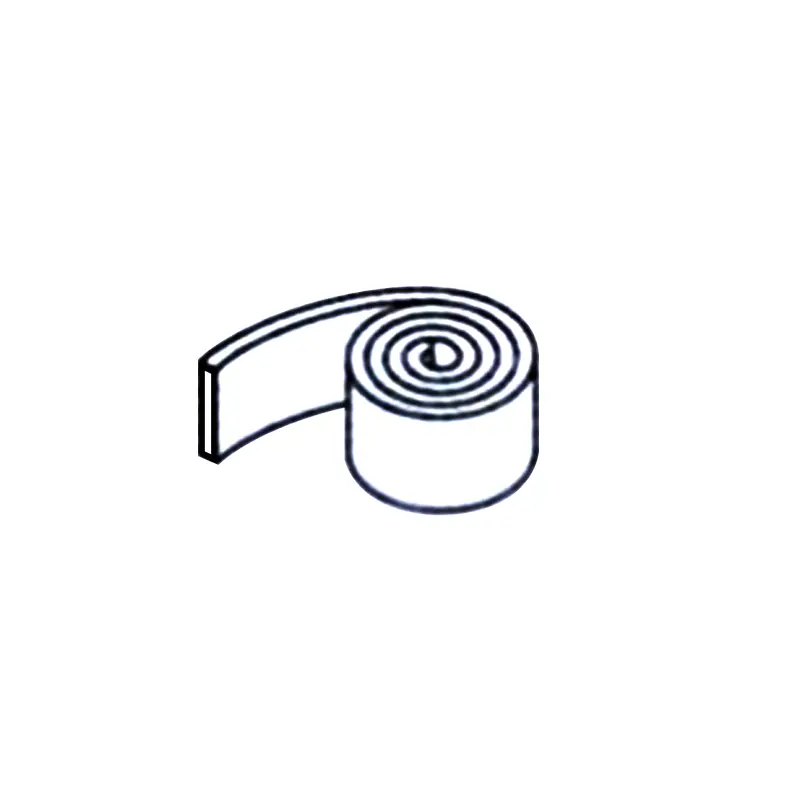

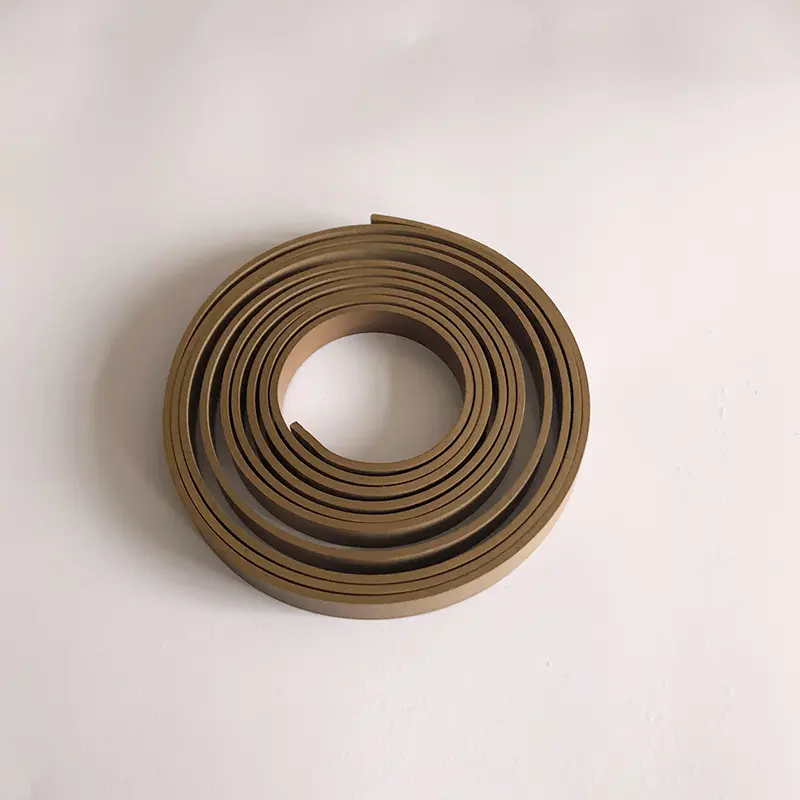

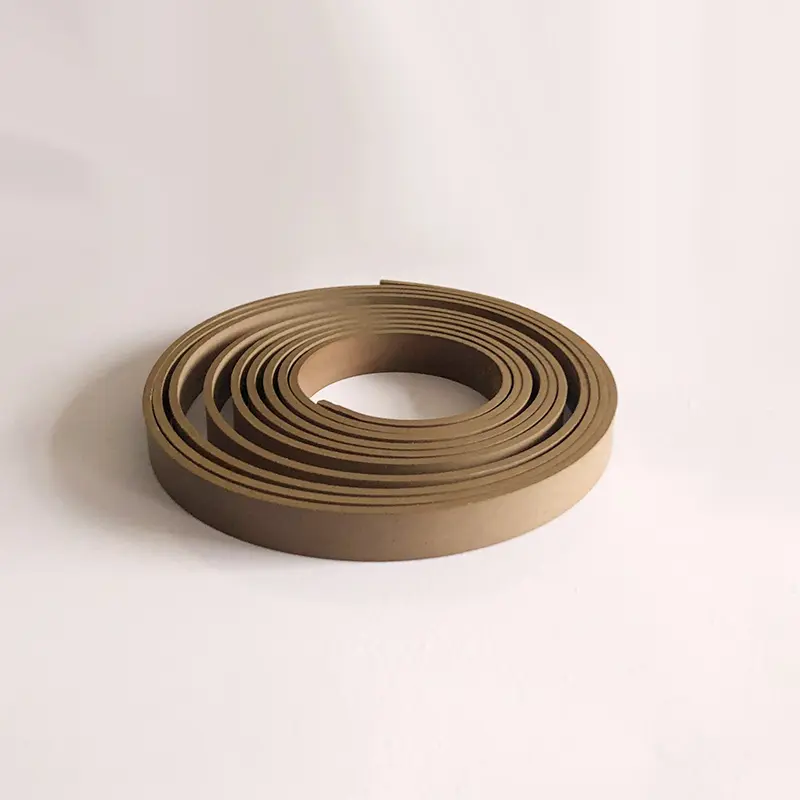

PTFE нұсқаулығы Таспаны тапсырыс беру мысалы RC1081-9.7x2.5

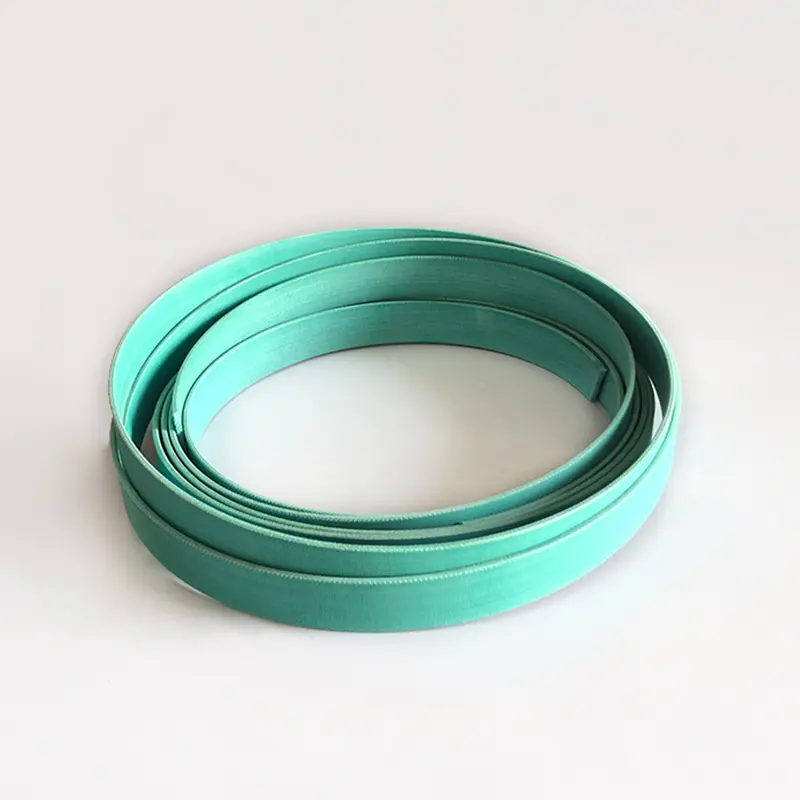

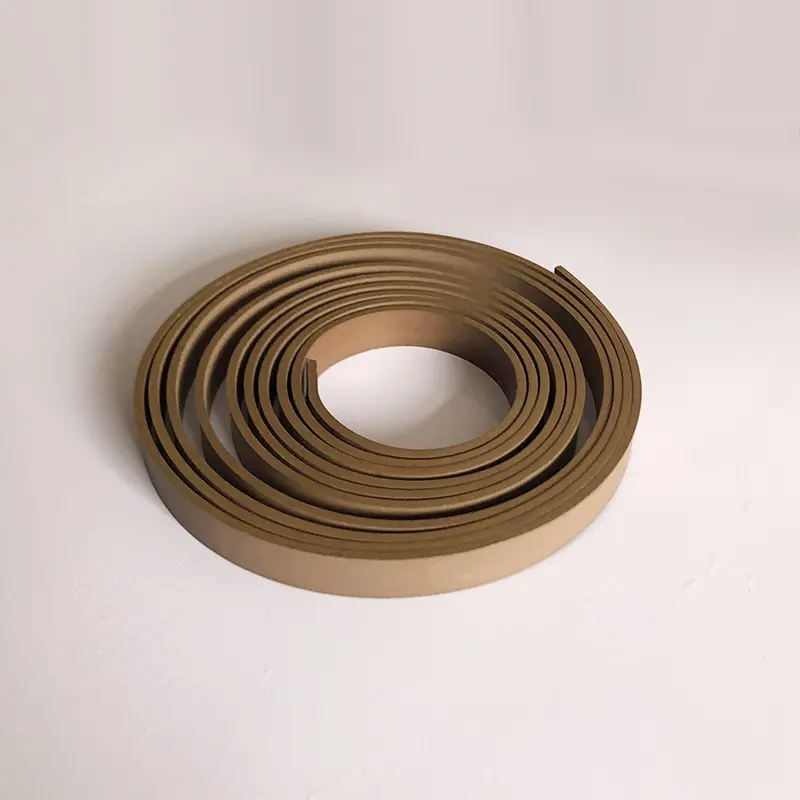

Феноликалық матамен гидке арналған нұсқаулық TAP TRANSING TOMALLING RC1082-9.7x2.5

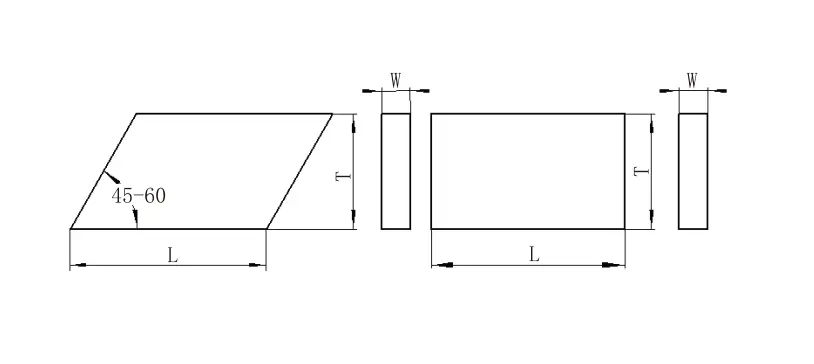

Кесу ұзындығын есептеу
Білік үшін: l = 3.1 (D + W) тесік үшін: l = 3.1 (D-W)
L --- сақинаның ұзындығы d --- Білік диаметрі D --- тесік диаметрі W --- сақинасы қалыңдығы z --- кесілген тазарту

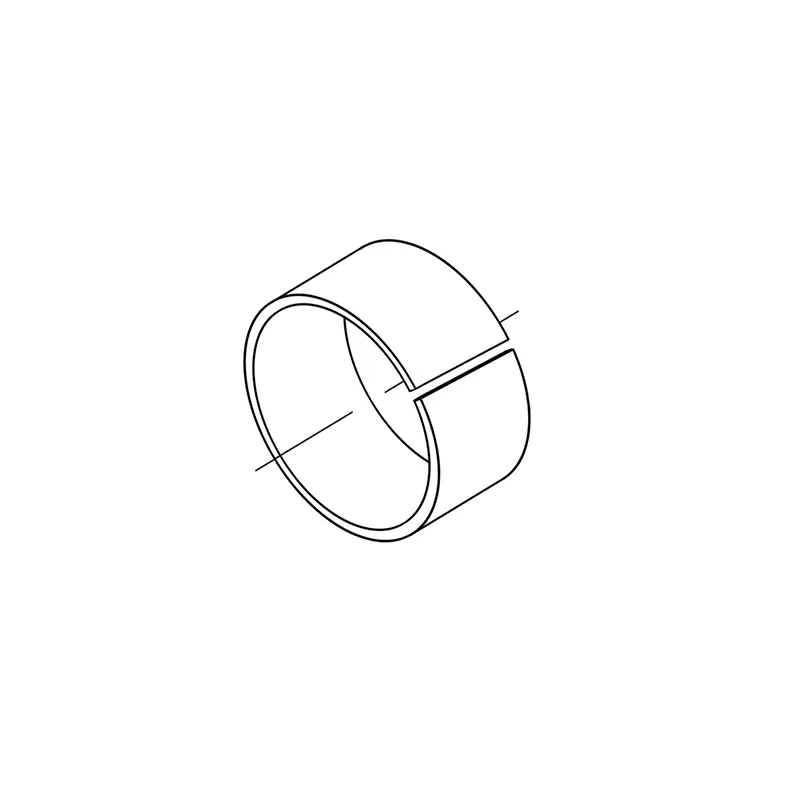

Жігіт Жеңді гфай

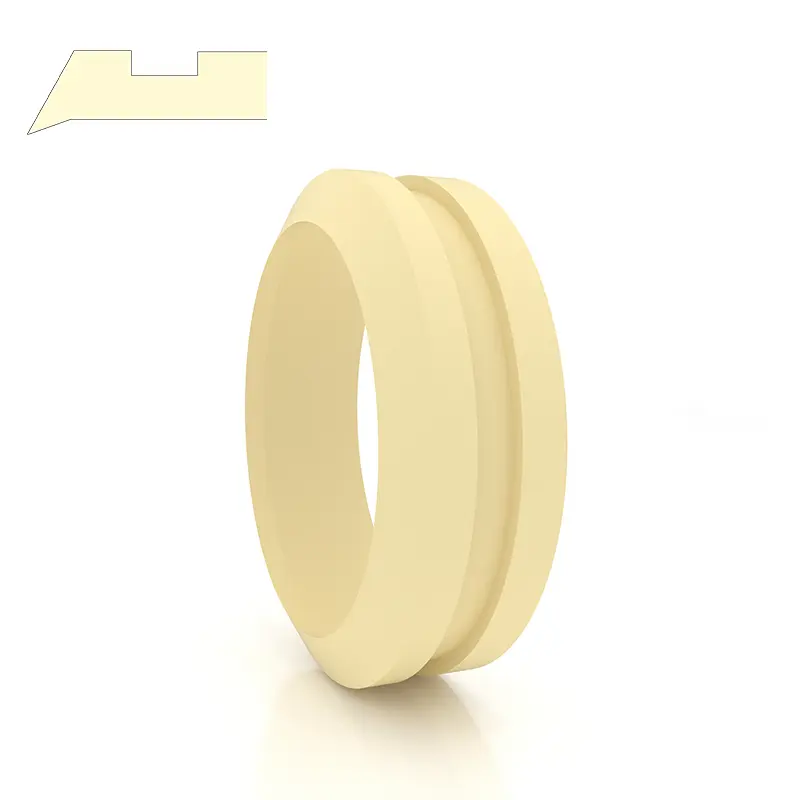

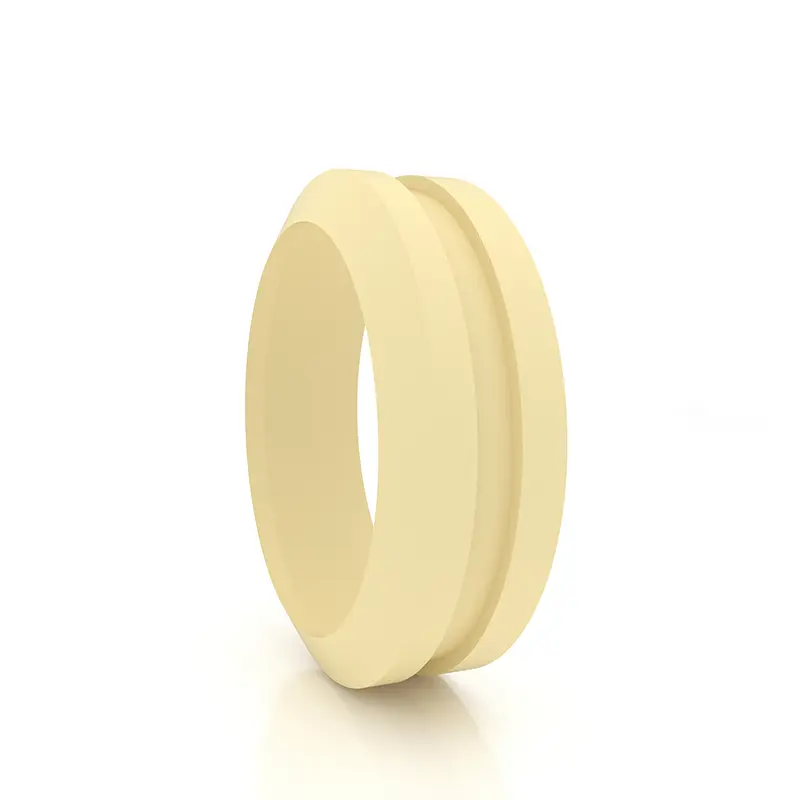

1. Өнімділік және пайдалану: Жеңілдік глева GFAI - поршеньді тіректі қолдайтын және бағыттайтын поршенді өзекке арналған гидке арналған жең.
2
3. Жұмыс шарттары: жұмыс температурасы: -55 ~ + 225 ℃ (PTFE 120 ℃-ден жоғары).
4. Дизайн стандарты: Жобалау және таңдау кезінде FAI Solids компаниясының FAI серияларына жүгініңіз.
5. Белгілеу және тапсырыс беру әдісі: Жеңіл гидте GFAI тапсырыс нөмірімен белгіленеді, мысалы: GFAI-0600TFE

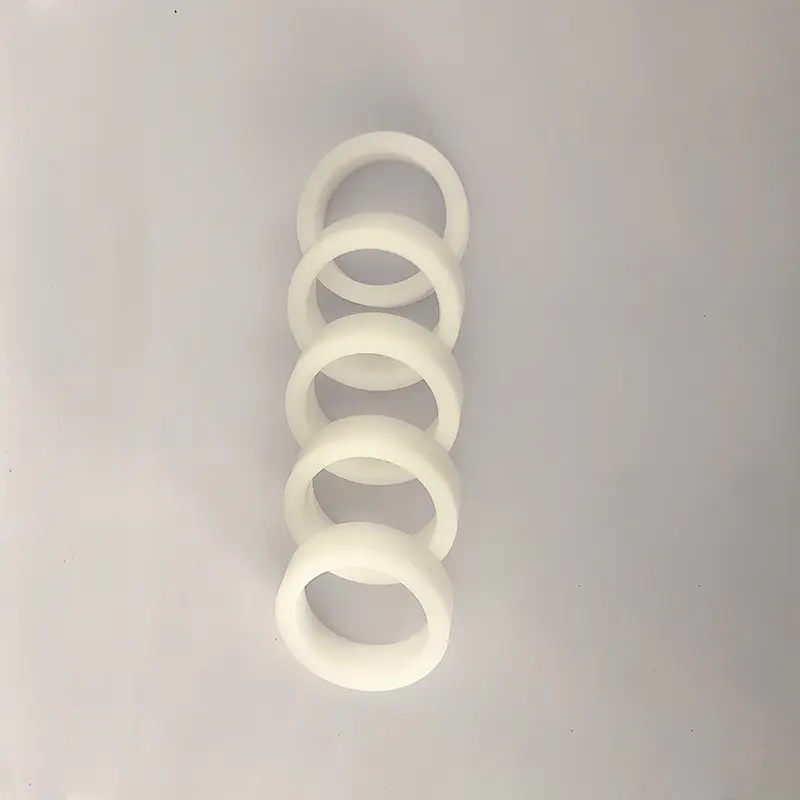

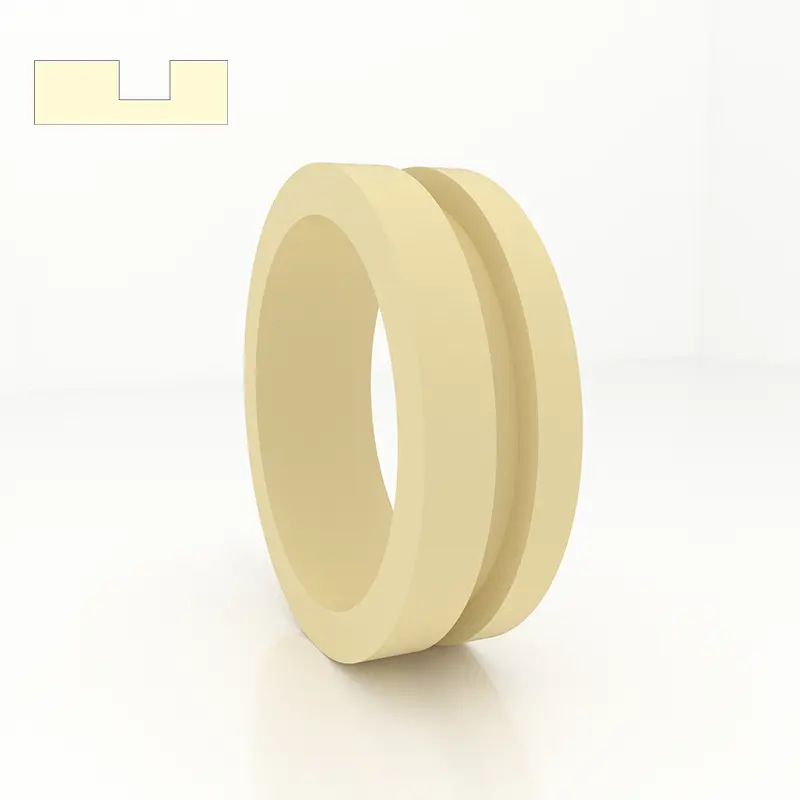

Gleve Gfi нұсқаулығы
1. Өнімділік және пайдалану: Жеңілдік GFI - бұл поршенді өзекке арналған гидтер жеңі, ол поршеньді тіректі қолдайды және бағыттайды.
2
3. Жұмыс шарттары: жұмыс температурасы: -55 ~ + 255 ℃ (PTFE 120 ℃-ден жоғары қолданылады)
4. Дизайн стандарты: Жобалау және таңдау кезінде аштықтың Fi серияларын қараңыз.
5. Белгілеу және тапсырыс беру әдісі: Жеңіл GFI тапсырыс нөмірімен белгіленген, мысалы: GFI-0360PA

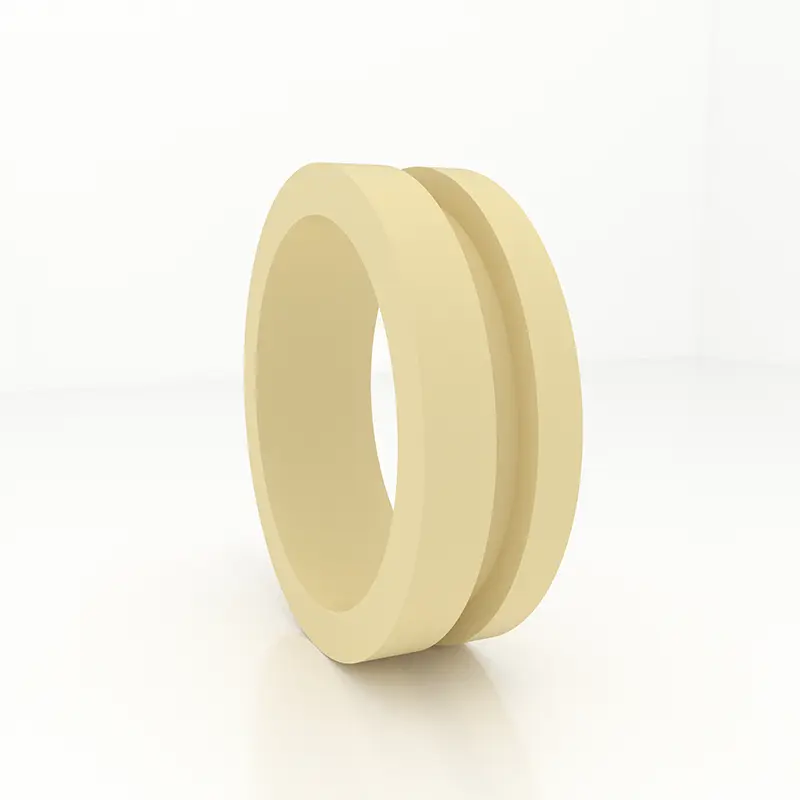

Gleve GFA нұсқаулығы

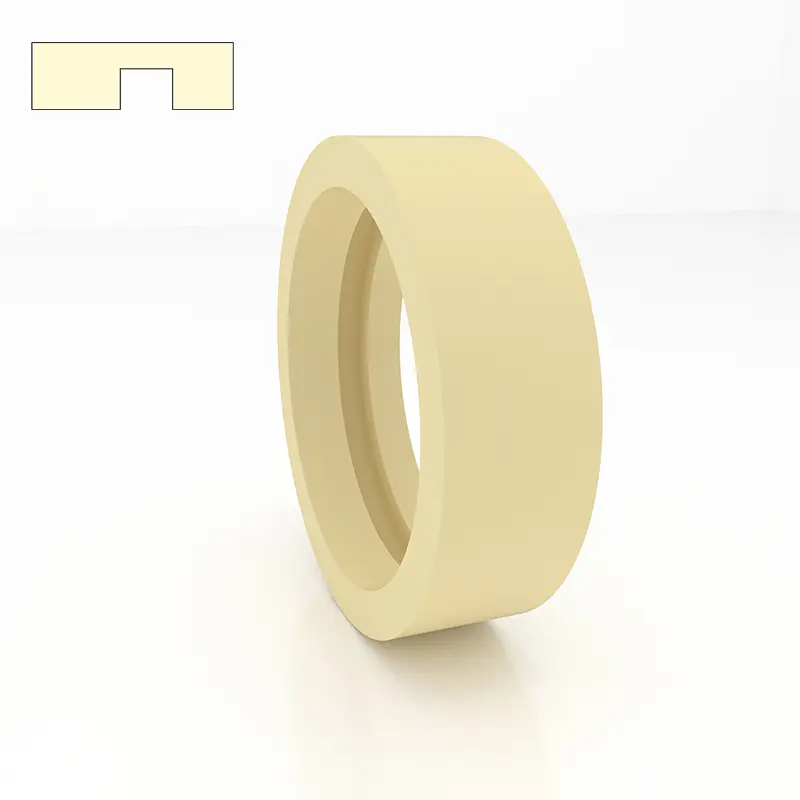

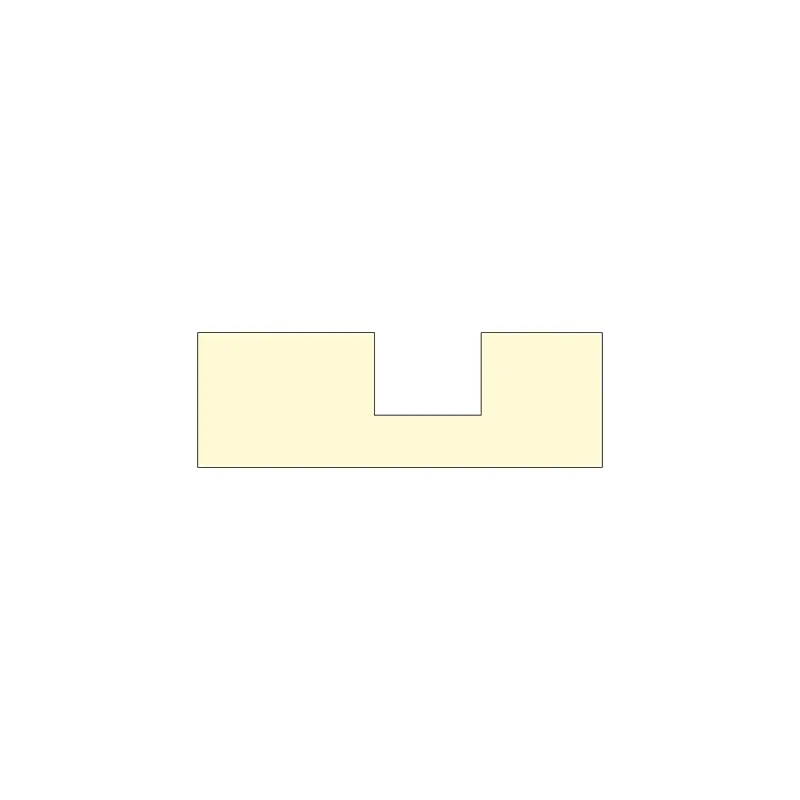

1. Өнімділік және пайдалану: Жеңіл GFA - бұл поршеньді қолдайтын және бағыттайтын поршеньдер үшін гид.
2
3. Жұмыс шарттары: жұмыс температурасы: -55 ~ + 255 ℃ (PTFE 120 ℃-ден жоғары қолданылады)
4. Дизайн стандарты: Жобалау және таңдау кезінде аштықтың Fa series қараңыз.
5. Белгілеу және тапсырыс беру әдісі: Жеңіл GFA тапсырыс нөмірімен белгіленеді, мысалы: GFA-0560PA

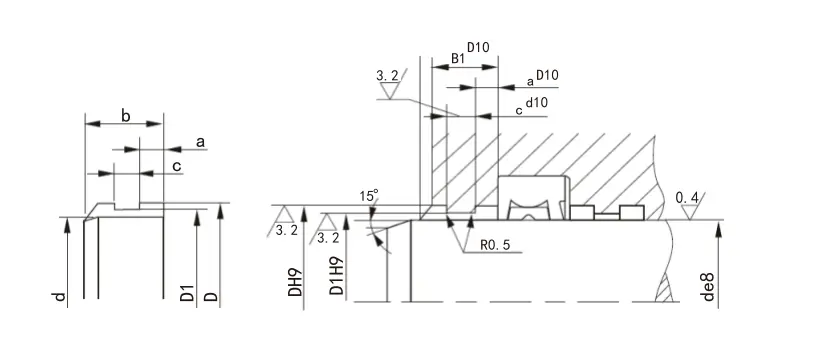

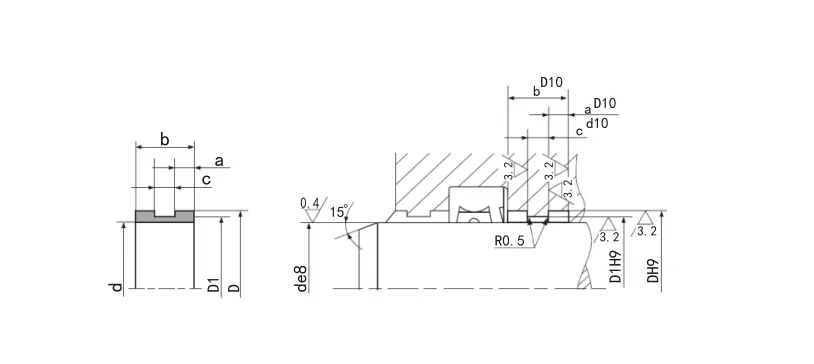

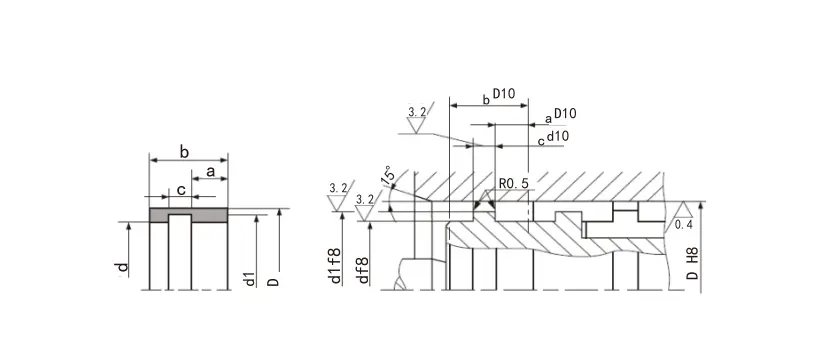

6. Құрылымдық құрылғы:
Ерекшеліктер:
| Улгі | Ойық ені H + 0.2 |
Қалыңдық T - 0,05 |
Қалыңдығы т T - 0,05 |
Қалыңдық T - 0,05 |
Қалыңдық T - 0,05 |
Қалыңдық T - 0,05 |
| RC1081 / 1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081 / 1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081 / 1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081 / 1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081 / 1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| ЕСКЕРТПЕ: Boldfore сериялары жиі қолданылатын сериялар. Егер талап етілетін өнім осы кестеде болмаса, бізге хабарласыңыз. | ||||||

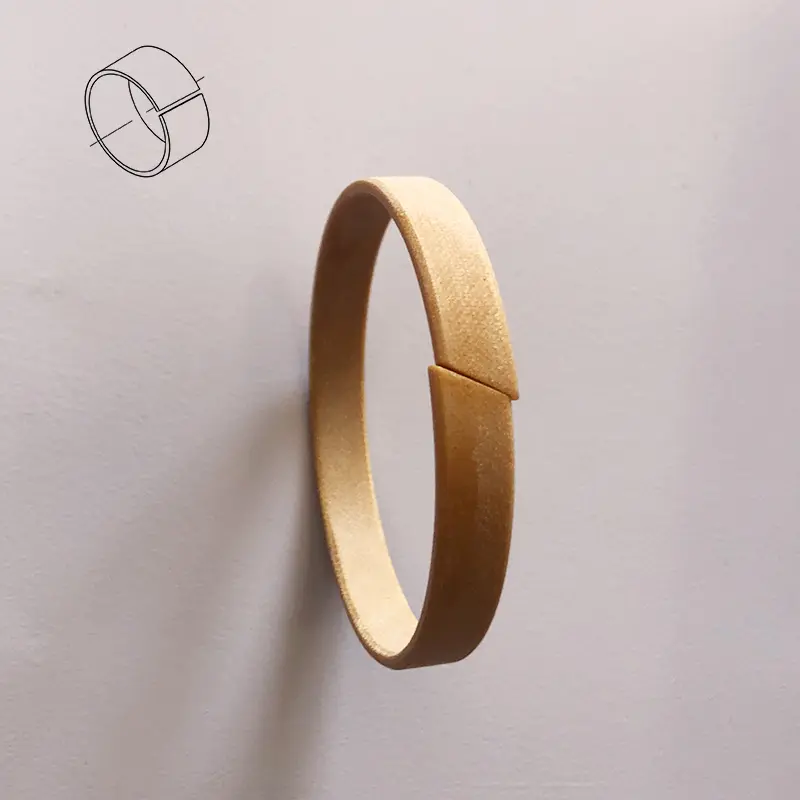

Шығарылған фенолдық қолдау сақинасы (белдеу)
Қолдау сақинасы гидравликалық цилиндрдің маңызды негізгі құрамдас бөлігі болып табылады. Сырғылық сақиналық тығыздағыштар мен әлемдегі жұмсақ подшипниктер конструкцияларының дамуына бейімделу үшін, біздің компания біздің компания мата күшейтілген фенолдық қолдау сақиналарын (белдеулер) сәтті игерді. Нақты пайдалану жылдарында бұл өнім ұқсас шетелдік өнімдердің сапасына қол жеткізгенін немесе асып кеткенін көрсетті және пайдаланушылар кеңінен мақтауға тұрарлық. 1-ден 4-ке дейінгі кестелер - бұл біздің компания шығарған қолдау сақиналарының (белдеулер) жұмыс кестелері.
Кесте1 Біздің тірек сақиналы және бұтақтардың + Шамба өнімдерінің физикалық қасиеттерін салыстыру
| Үлгі көзі | Сақина қалыңдығы (мм) | Сығымдау күші (MPA) | Майсыз салмақ салмағын өзгертіңіз Гидравликалық май (70 ± 2 ℃ * 24H) | Күшті бұзу (MPA) | Интерлайлдың адгезиясы (КН / м) |
| Сән + Шамба | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| Біздің өнімдер | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (графитпен) | 390 | 0.63 | 36.4 | 2.08 |
| Үлгі түрі | Біздің өнімдер | Orchot tlg ① | DurAtec900 ① | Turcite47 ② | Mt64 / 5b | Нокат (күн) | Полиоксиметиленмен кепілді | Мысық (АҚШ) | |
| Өлшенген мән | Қажетті көрсеткіштер | ||||||||
| Сығымдау күші (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| Үлгі түрі | Біздің өнімдер | Orchot tlg ① | DurAtec900 ① | Turcite47 ② | Mt64 / 5b | Нокат (күн) | Полиоксиметиленмен кепілді | Мысық (АҚШ) | |
| Өлшенген мән | Қажетті көрсеткіштер | ||||||||
| Сығымдау күші (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| Бірлігіне жүктеме Контактінің ұзындығы W (n / mm) | Hertz Contact Relay δh (N / mm2) | Үйкеліс коэффициенті | |||
| Құрғақ үйкеліс күйі | Май тамшылауды майлау күйі | ||||
| Біздің өнімдер | Орхот тлг | Біздің өнімдер | Орхот тлг | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |

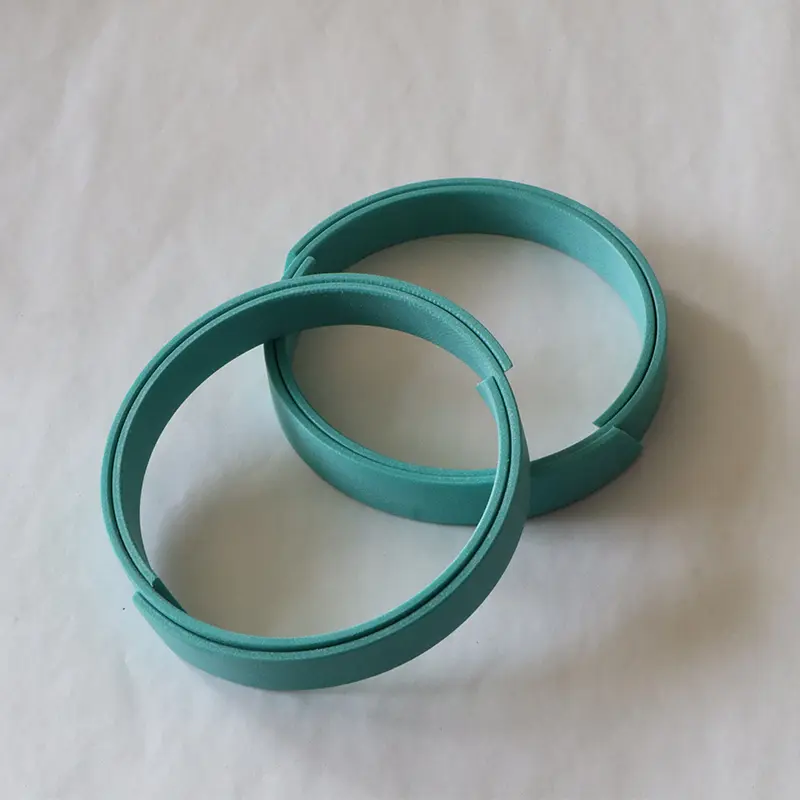

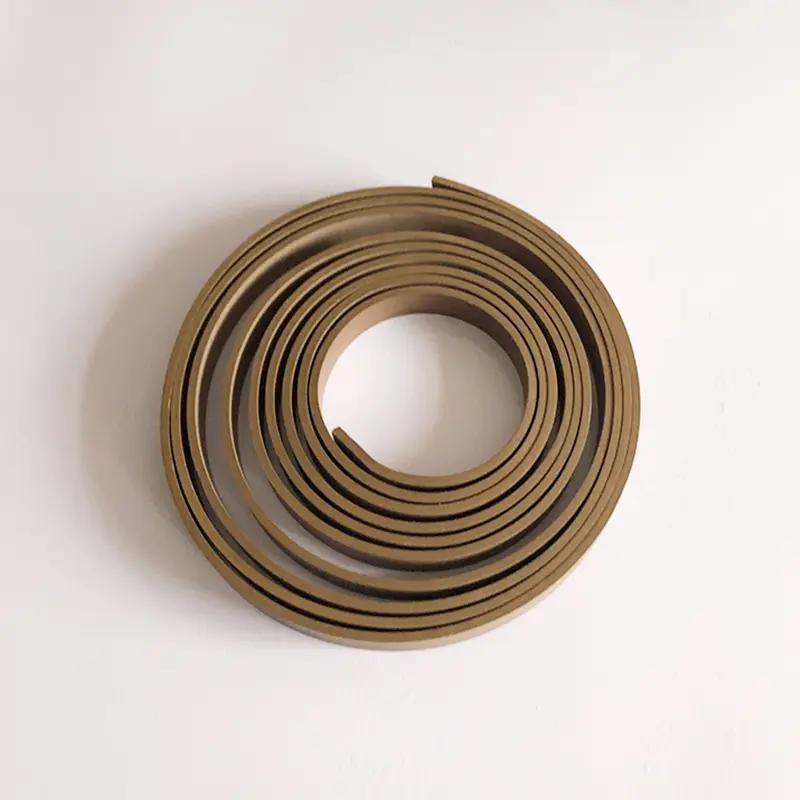

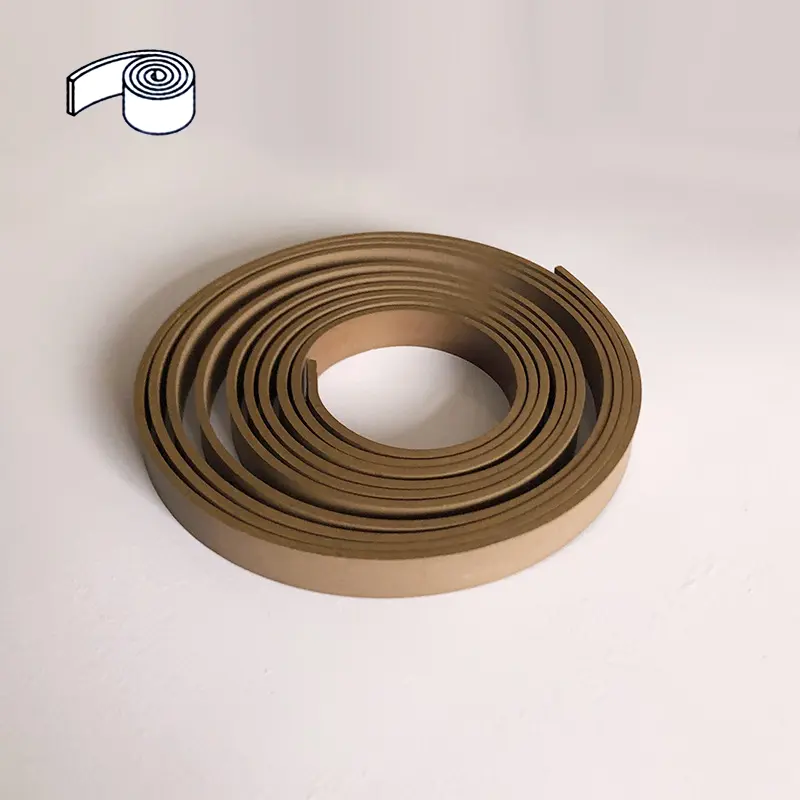

| Материал | Ptfe + қола |
| Жабдықтау | Орам (әдетте шамамен 20 метр / орам) немесе қажетті ұзындыққа кесіңіз |
| Артықшылықтары | 1. Төмен үйкеліс, сойылмайды және тістеуге болмайды; |
| 2. жеткілікті майлаусыз да жақсы жұмыс істей алады; | |
| 3. Түрлі бұқаралық ақпарат құралдарына, жақсы химиялық тұрақтылыққа төзімді; | |
| 4. Қатты нысандарға кірістірілген қатты заттарды қабылдай алады, қатты заттарды азайту үшін, цилиндр мен тығыздағыштарды азайту үшін, ауыр жүктемеде, сондықтан бірнеше тозуға төзімді сақиналарды қолданыңыз; | |
| 5 | |
| 6. Өлшемнің шектеулерін емес, үлкен диаметрлі жағдайларда қолдануға болады. | |
| Температура | -60 ~ + 200 ℃ |
| Максималды жылдамдық | 15м / с |
| Максималды экструзия күші | 15N / MM2 (20 °) |
| 7.5N / MM2 (80 °) | |
| 5N / MM2 (120 °) |

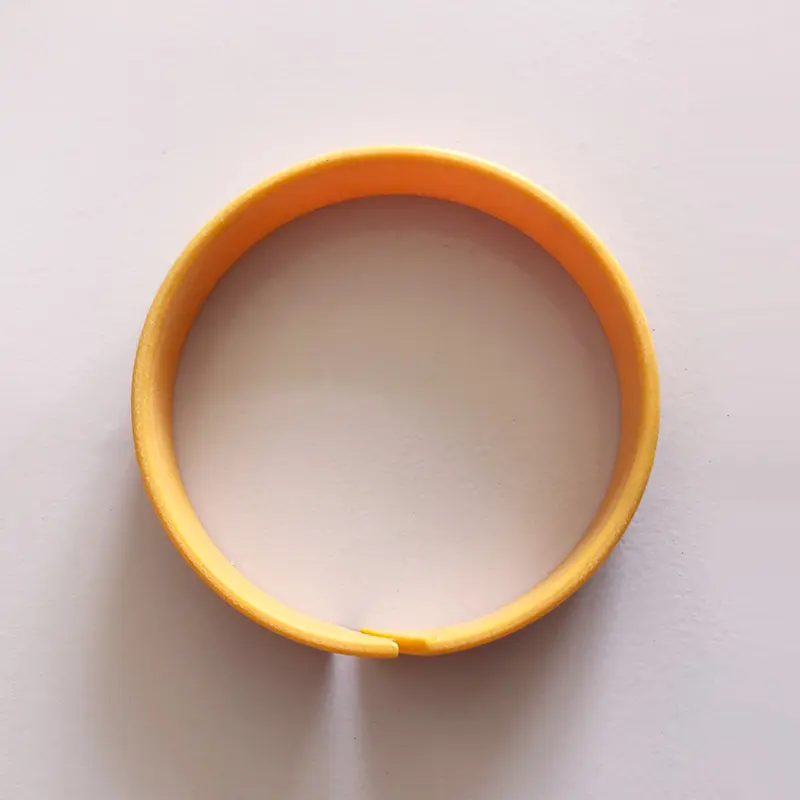

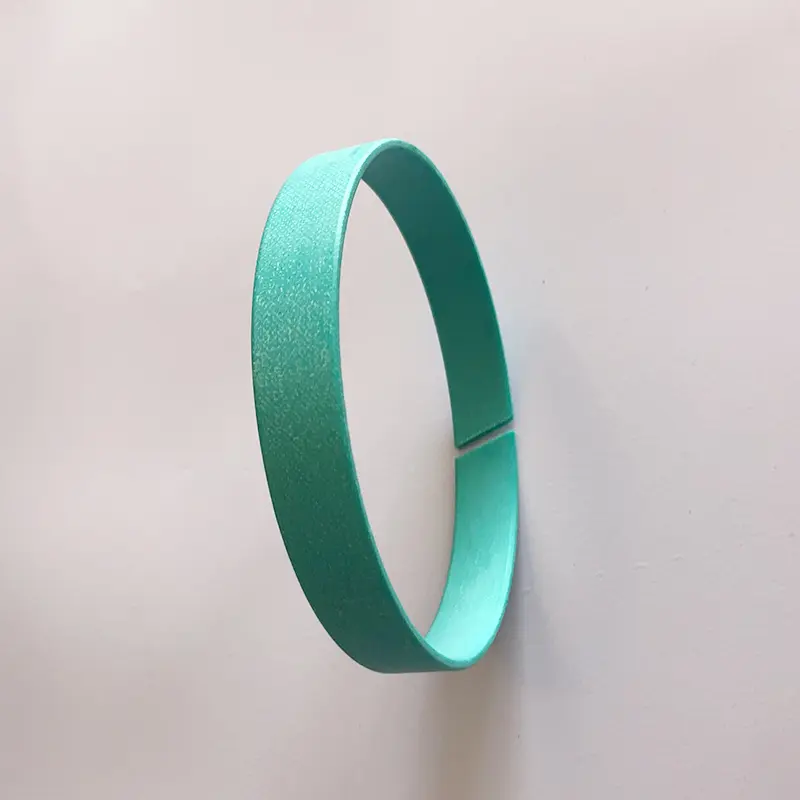

Piston ROD үшін RCS металл емес бағыттаушы сақина

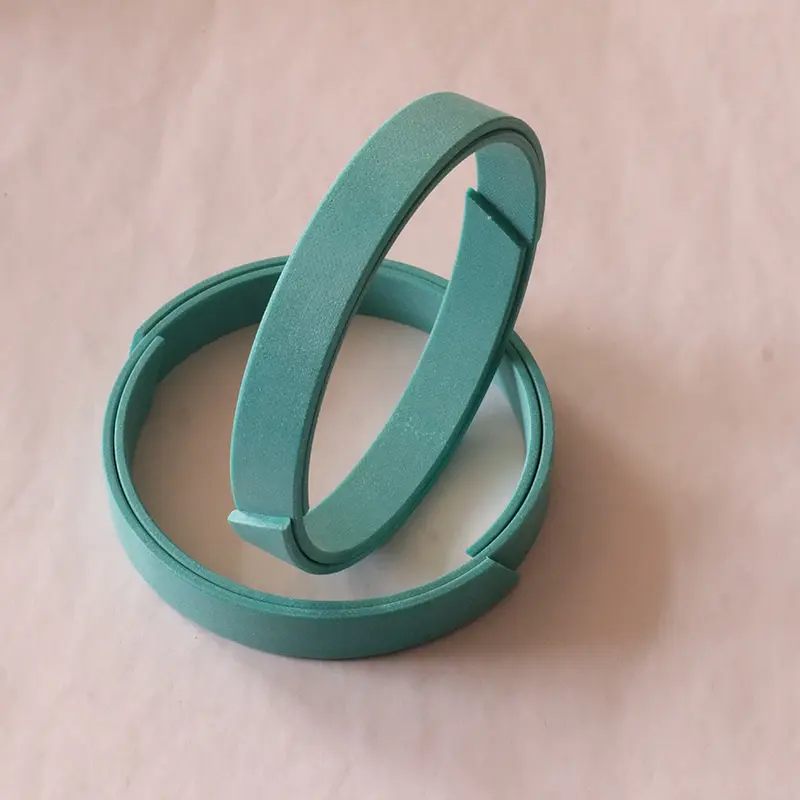

Piston үшін RCT металл емес бағыттағыш сақинасы
Гидравликалық цилиндрде жұмыс істейтін поршень немесе поршеньдер үшін, тозу сақинасы дәл бағытталған әсерге ие және радиалды күштерді сіңіре алады. Сонымен бірге, сақина гидравликалық цилиндрге сырғытпалы бөліктердің металл жанасуын болдырмауға болады. Металл тозу сақиналарымен салыстырғанда, металл емес сақиналарда көптеген артықшылықтар бар. Олардың ішінде теміржолды фенолалық және PTFE нұсқаулық сақиналары сайтты кесу және пайдалануға дайын түрінде қол жетімді.
1. Жақсы тозуға төзімділік
2. металлдан металлмен байланыс орнатыңыз
3. Механикалық дірілді басуы мүмкін
4. Тозуға төзімді сақинаның орталық әсеріне байланысты үлкен радиалды тазартуға рұқсат етіледі
5. ойық қарапайым және оңай орнатылады
6. Жоғарыда көрсетілген артықшылықтар негізінде техникалық қызмет көрсету құны, ол кеңінен қолданылады
Материал:
1
2. ПОМ-нің көп пом немесе нейлоны және оның модификацияланған материалдар
3. формальдегид шайыры + арматуралық талшықты приф
Әр түрлі материалдардың жүктеме қабілеттілігінің салыстыру кестесі (анықтама)
| Материал | Өткізу қабілеті MAX (n / mm2) |
| PTFE толтырылған мыс ұнтағы | 15 (20 ℃); 7.5 (80 ℃) 5 (120 ℃) |
| Фенолалық ұнтақ матамен | 90 (60 ℃); 40 (80 ℃) |
| Полиоксиметилен немесе нейлон | 25 (60 ℃); 15 (80 ℃) |
| Полиоксиметилен немесе нейлон толтырылған | 40 (60 ℃); 30 (80 ℃) |
| Тегістік | Rtmax (мкм) | RA (мкм) |
| Жылжымалы беті | ≤2.5 | 0.05-0.3 |
| Астыңғы | ≤10 | ≤2 |
| Ойық жағы | ≤15 | ≤3 |

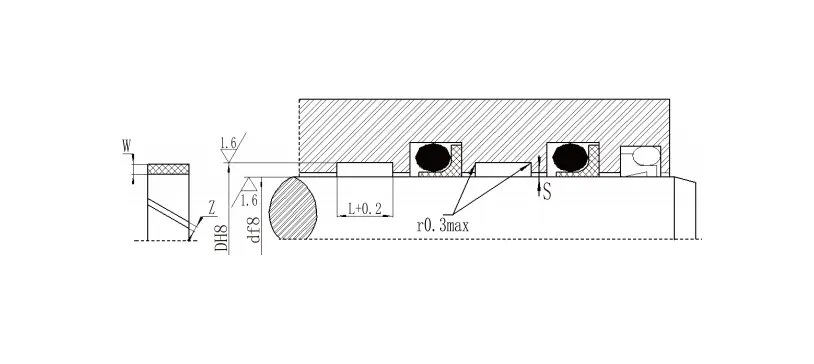

Piston Rod Guid Ground Ring Specification Series
| Диаметрі | Төменгі диаметрі | Ойық ені | Қалыңдық | Тесік |
|
Диаметрі | Төменгі диаметрі | Ойық ені | Қалыңдық | Тесік |
| D F8 / H9 | D H8 | L+0.2 | W | Z | D F8 / H9 | D H8 | L+0.2 | W | Z | |
| 8-20 | D + 3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | D + 5 | 25 | 2.5 | 8-33 | |
| 10-50 | D + 3.1 | 4 | 1.55 | 1-3 | 1000-4200 | D + 5 | 25 | 2.5 | 33-134 | |
| 15-140 | D + 5 | 5.6 | 2.5 | 2-5 | 280-999.9 | D + 8 | 25 | 4 | 10-33 | |
| 20-220 | D + 5 | 9.7 | 2.5 | 2-9 | 1000-2200 | D + 8 | 25 | 4 | 33-70 | |
| 80-400 | D + 5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
