Біздің рухен жоғары қысымды фланецті тығыздағыштармен тығыздайды, бұл өнімнің жақсы өнімділігін қамтамасыз ету үшін инновациялық дизайнды қабылдайды. Бұрақ - бұл толтырылған немесе өзгертілген PTFE материалының үйлесімі, ол осьтік (аяғынан), бір жақты статикалық (қысым) және су қысымын герметизациялауға арналған арнайы пішінді (резеңке) сақинаның тіркесімі.
Жоғары қысымды фланецтің тығыздағыштары айтарлықтай артықшылықтарға, ұзақ мерзімді өмірге, техникалық қызмет көрсету шығындарын азайтады, бұқаралық ақпарат құралдарының ағып кетуіне, жоғары қысымды, жоғары қысымды және өте жоғары қысымға төзімді, өте жақсы жұмыс жағдайына және оңай орнатуға арналған құрылымға төзімді.
Әр түрлі жұмыс жағдайларына сәйкес біз сізге таңдау үшін бөлек үлгілер жасадық: RC2871 сериялары (оң жақ бұрыштық герметикалық сақина және о-тәрізді резеңке сақина) әр түрлі қысым сценарийлерімен күресу үшін бір және В түрлеріне бөлінеді; RC2872 сериясы (C-тәрізді герметикалық сақина және о тәрізді резеңке сақина) статикалық қысыммен тығыздалуға жарайды; RC2873 (ҚҰРЫЛЫМДЫ ҚҰРЫЛҒАН ҚҰРЫЛҒЫРЛАР ЖӘНЕ О-Пішінді резеңке сақина) ультра жоғары қысым статикалық тығыздауға мамандандырылған; RC2874 (Y тәрізді герметикалық сақина және о тәрізді резеңке сақина) ультра жоғары қысымды тығыздаудың тұрақтылығын қамтамасыз етеді; RC2875 сериясы (аяқ тәрізді пломбаланған сақина және о-тәрізді резеңке сақина) әр түрлі статикалық тығыздау қажеттіліктерін қанағаттандыру үшін A және B түрлеріне бөлінеді.
Кейбір арнайы комбинациялар, мысалы, о-сақинасы бар модификацияланған пломбаланған гергелген тығыздағыш сақиналар, ол жоғары қысымдармен жақсы тығыздау және жоғары және ультра жоғары қысымға төтеп беру үшін алдын-ала сығымдалған және фланец құрылымын қолданады; С-тәрізді және арматуралық сақиналар мен темір сақиналардың үйлесімі үшін, барлық бағыттардағы жоғары қысымды (фланец) тығыздау мәселесін қамтамасыз ете отырып, оң жақ тетік сақиналар мен сақиналармен бірдей.
Өнімнің ерекшеліктері мен қосымшалары:

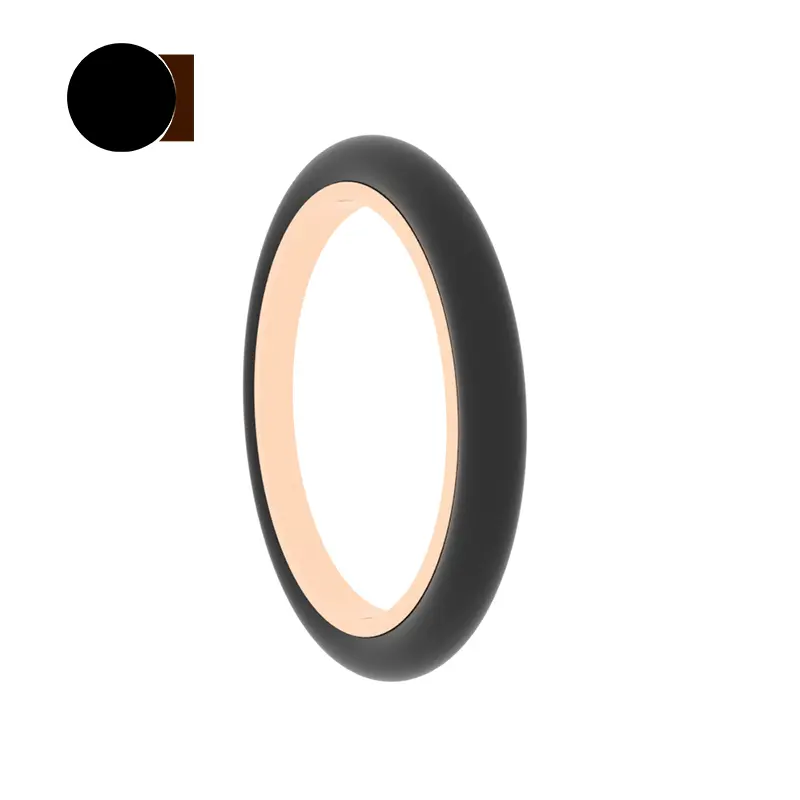

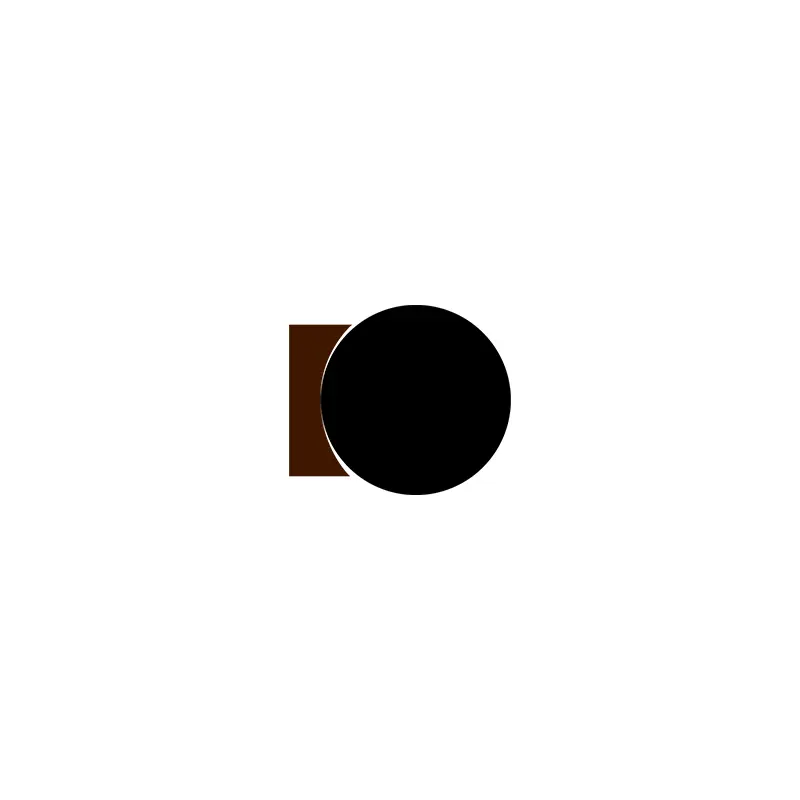

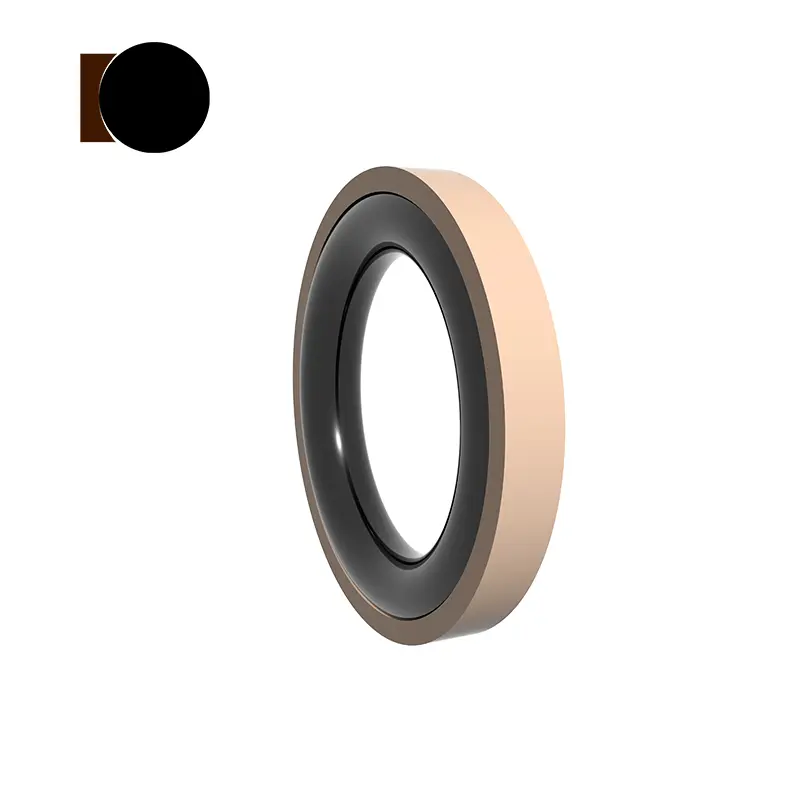

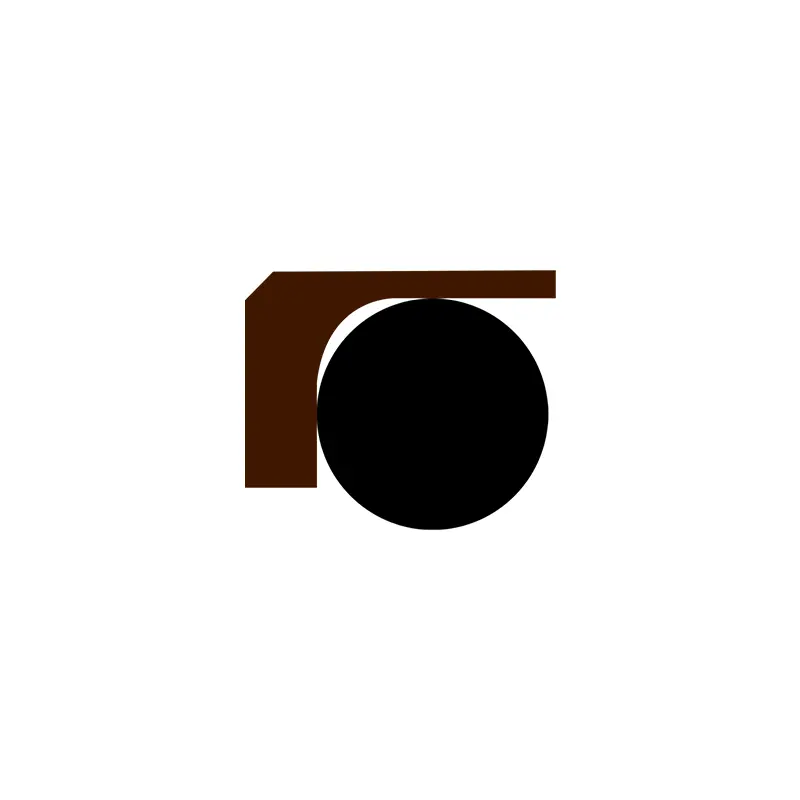

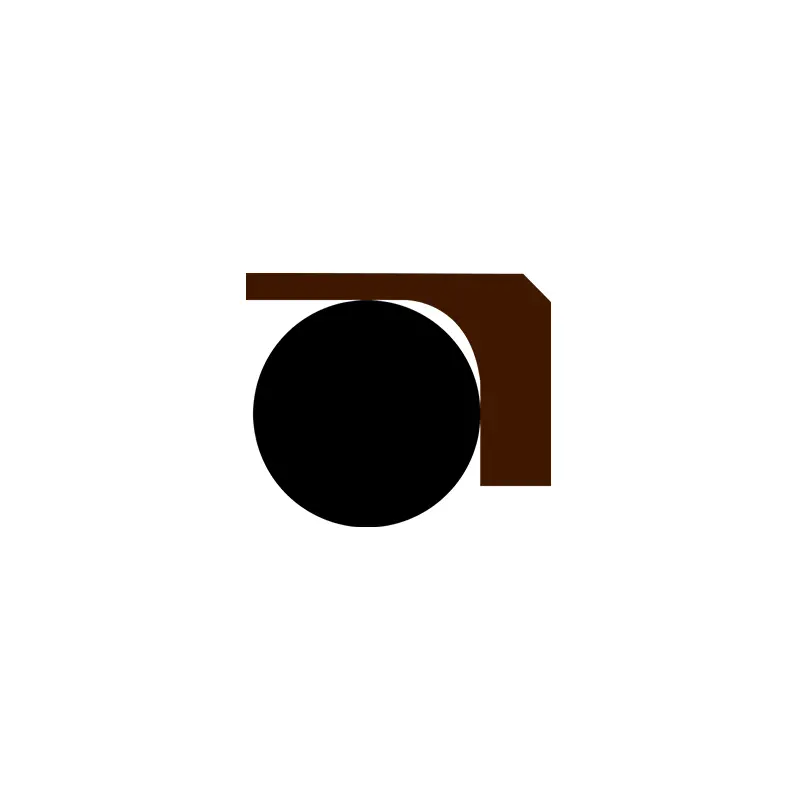

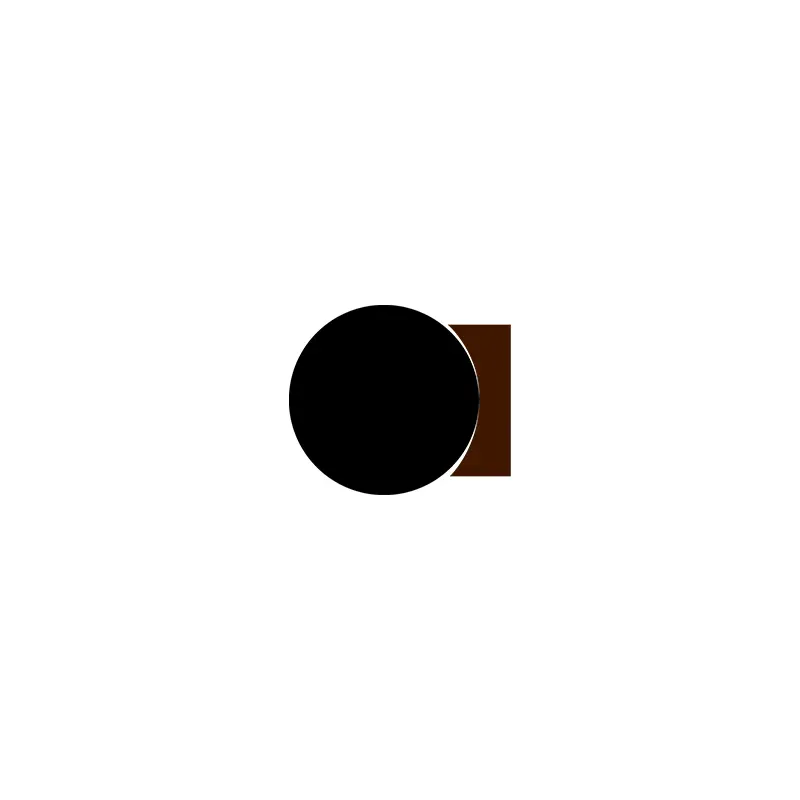

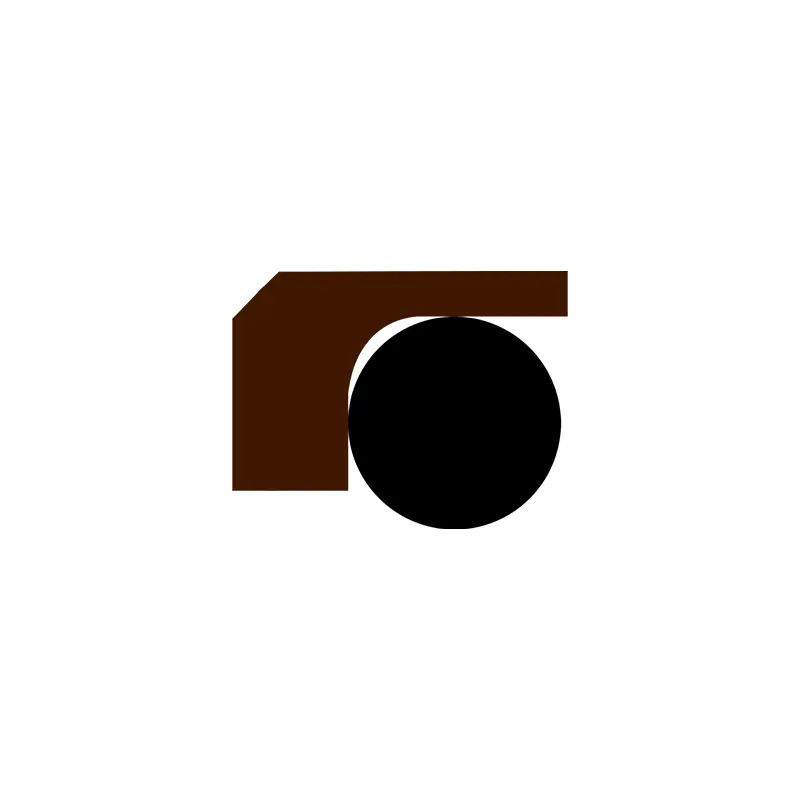

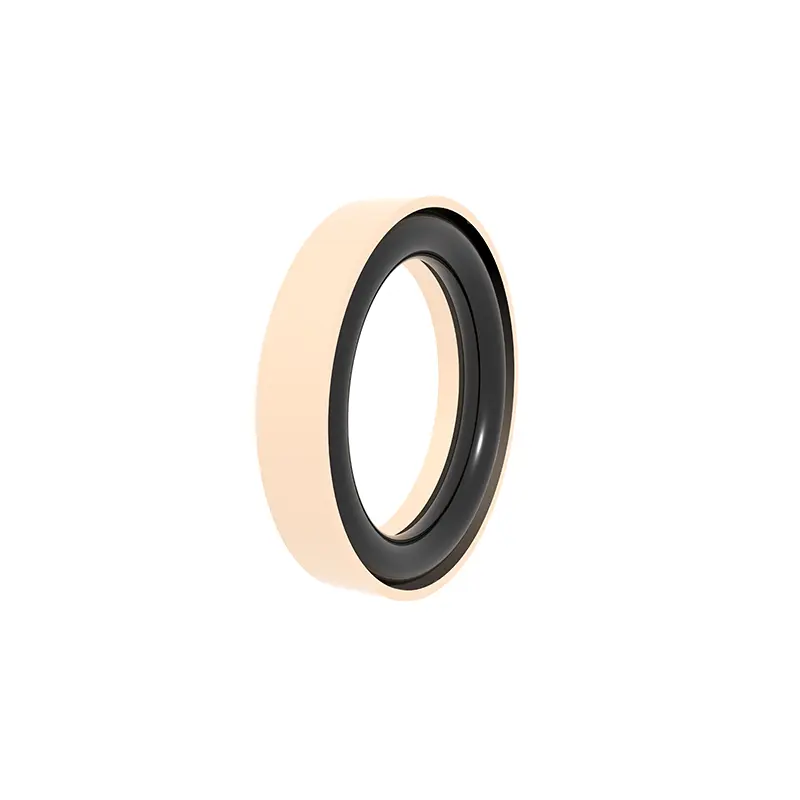

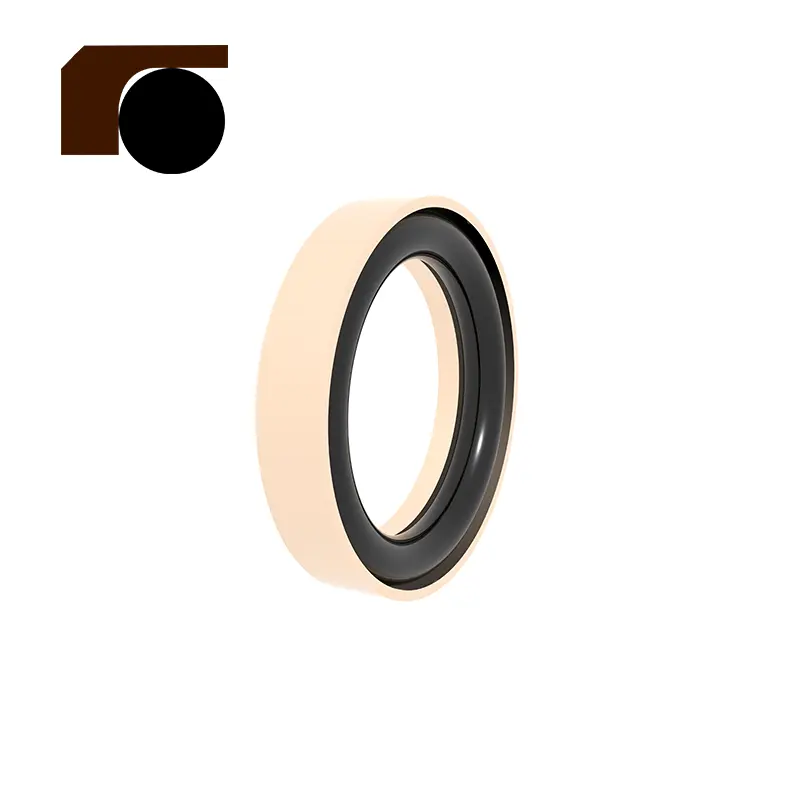

Бұл мөр Ptfe және O-сақинадан жасалған оң жақ бұрышты герметикалық сақинадан тұрады. O-сақина пломбалау үшін қысқыш күш жасау үшін алдын-ала қысылған. Тығыздағыштың қысқыш күші қысым астында артады, яғни қысым соғұрлым жоғары, тығыздау соғұрлым жақсы болады. Слип сақинасы бүйірлік құрылымды қабылдағандықтан, сақинасы қысылып, жоғары қысымға төтеп бере алмайды.

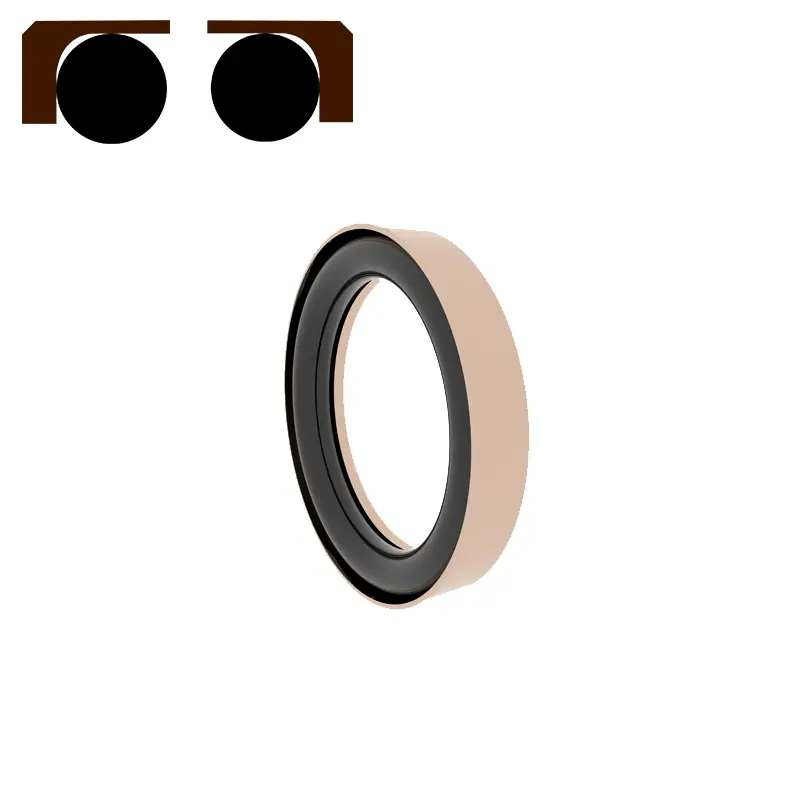

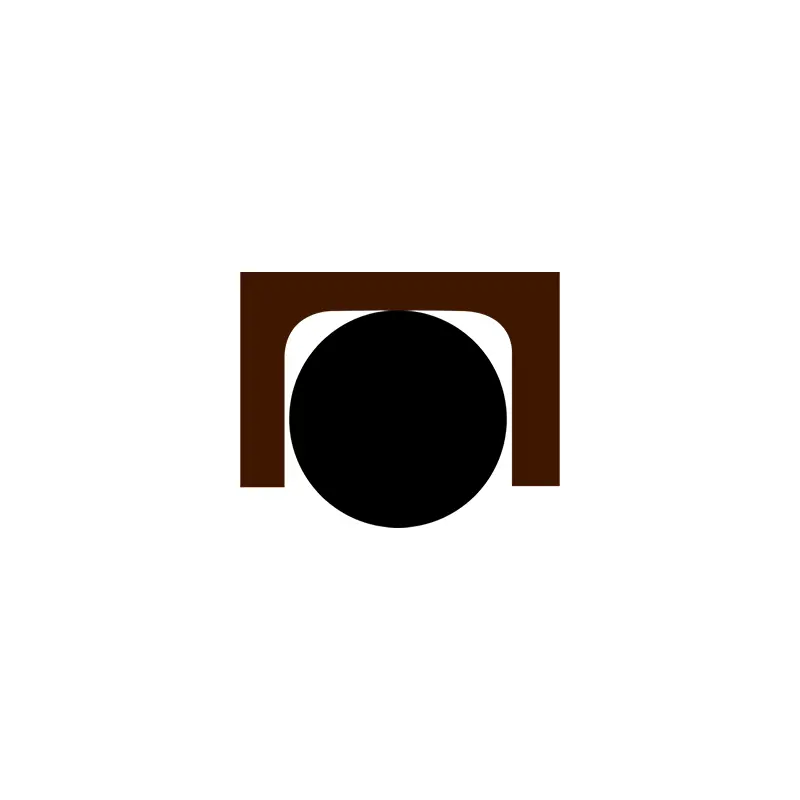

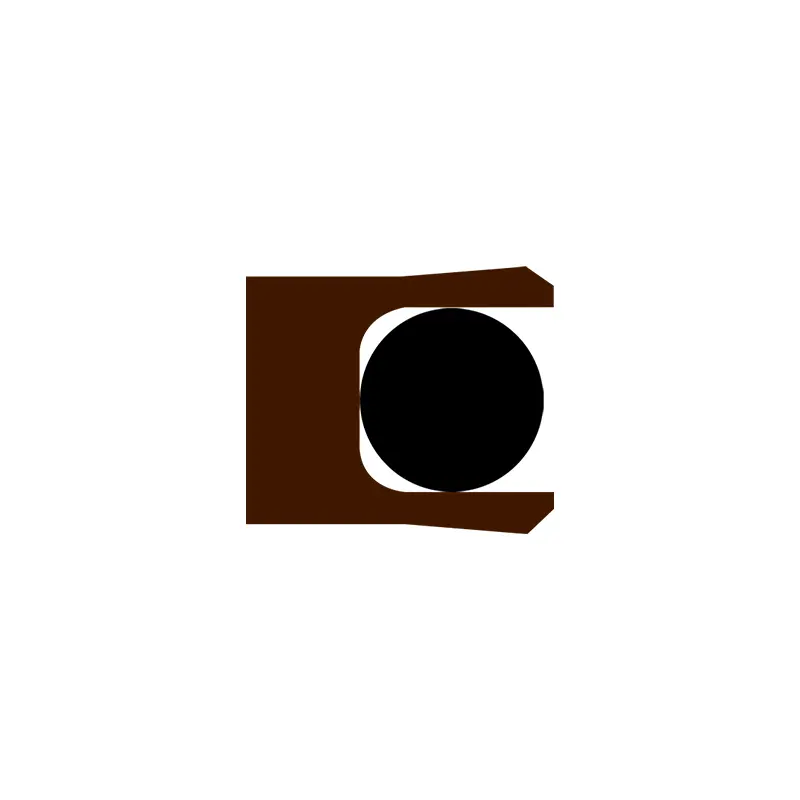

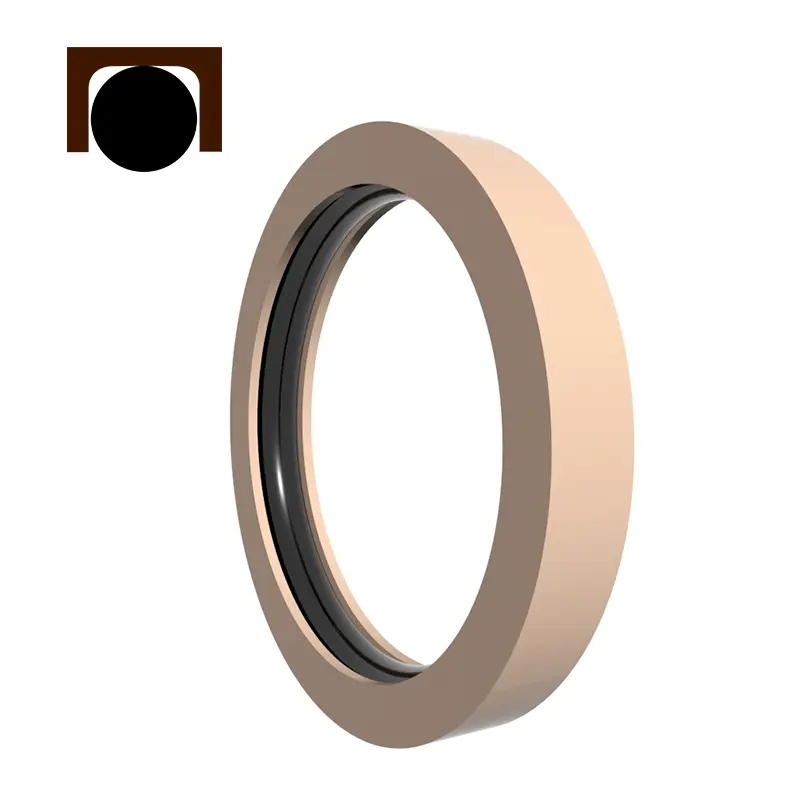

Бұл мөр Ptfe C-тәрізді герметикалық сақинадан және сақинадан тұрады. O-сақина пломбалау үшін қысқыш күш жасау үшін алдын-ала қысылған. Тығыздағыштың қысқыш күші қысым астында артады, яғни қысым соғұрлым жоғары, тығыздау соғұрлым жақсы болады. Слип сақинасы екі жақты қабырға құрылымын қабылдағандықтан, сақинасы қысылып, жоғары қысымға төтеп бере алмайды.
RC2873
RC2874

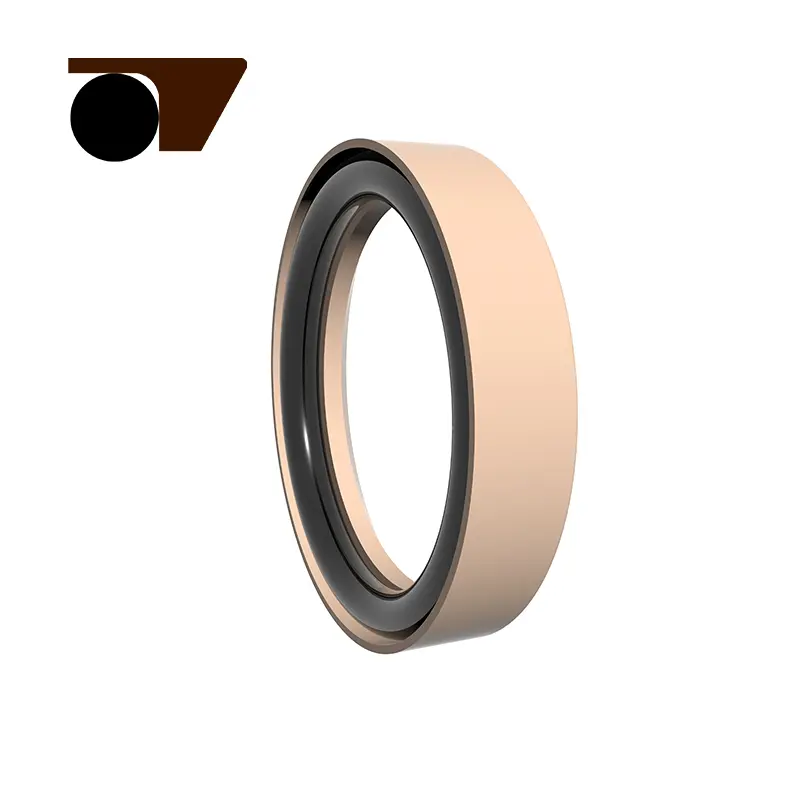

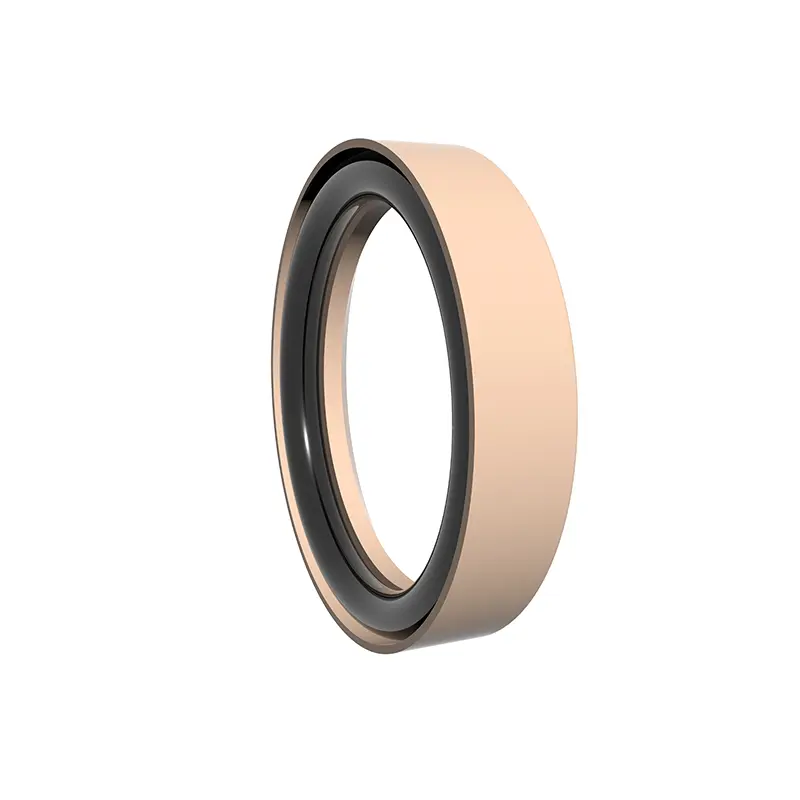

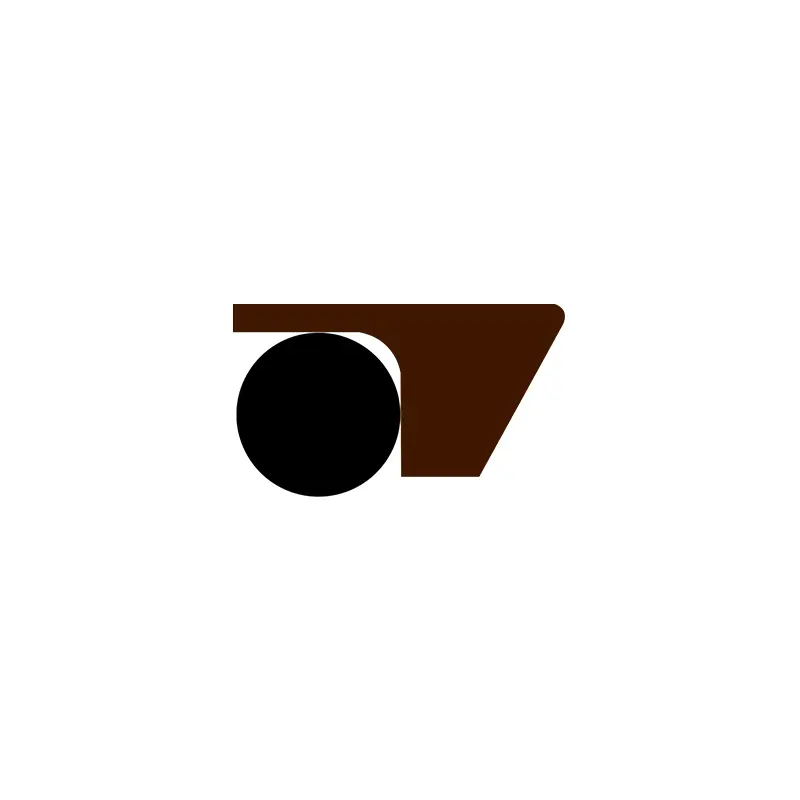

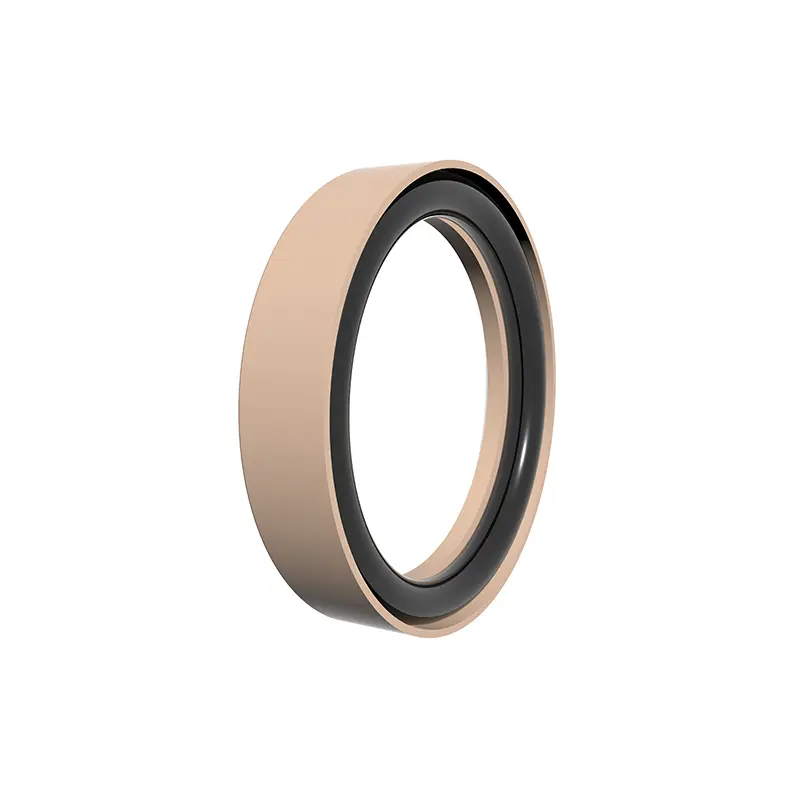

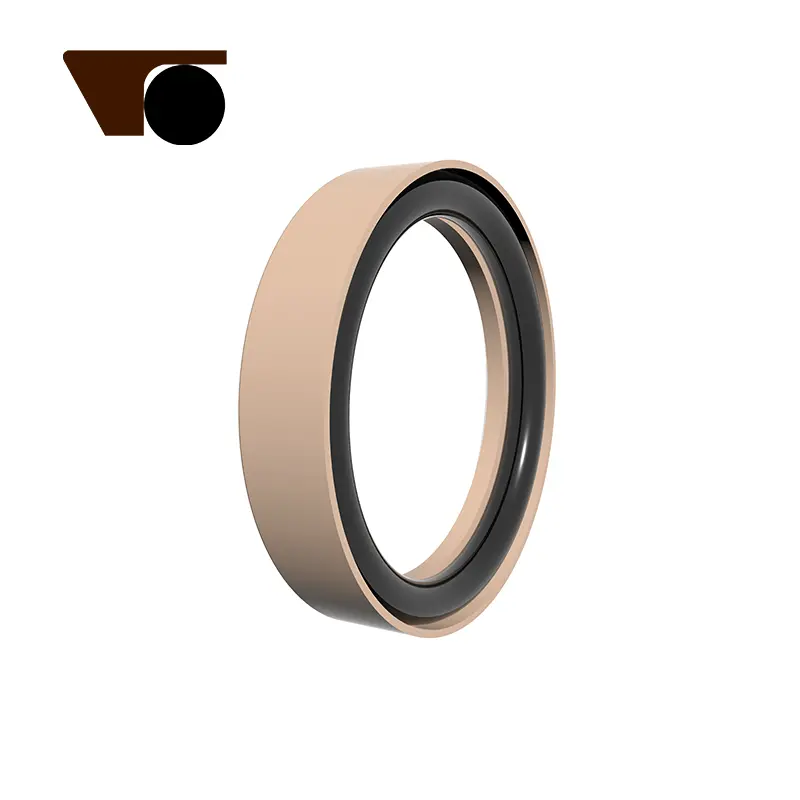

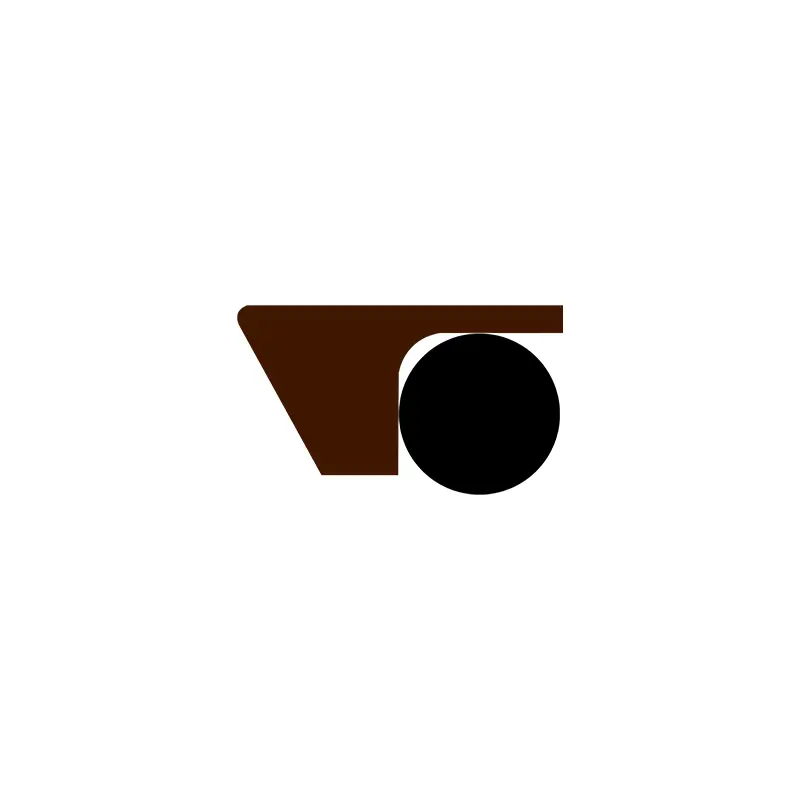

Бұл мөр модификацияланған PTFE материалы мен O-сақинадан жасалған аяқ тәрізді тығыздағыш сақиналардан тұрады. O-сақина пломбалау үшін қысқыш күш жасау үшін алдын-ала қысылған. Тығыздағыштың қысқыш күші қысым астында артады, яғни қысым соғұрлым жоғары, тығыздау соғұрлым жақсы болады. Слип сақинасы аяғы жаяу тәрізді қабырға құрылымын қабылдағандықтан, сақинасы қысылып, жоғары және ультра жоғары қысымға төтеп бере алмайды.
Ерекшеліктер:

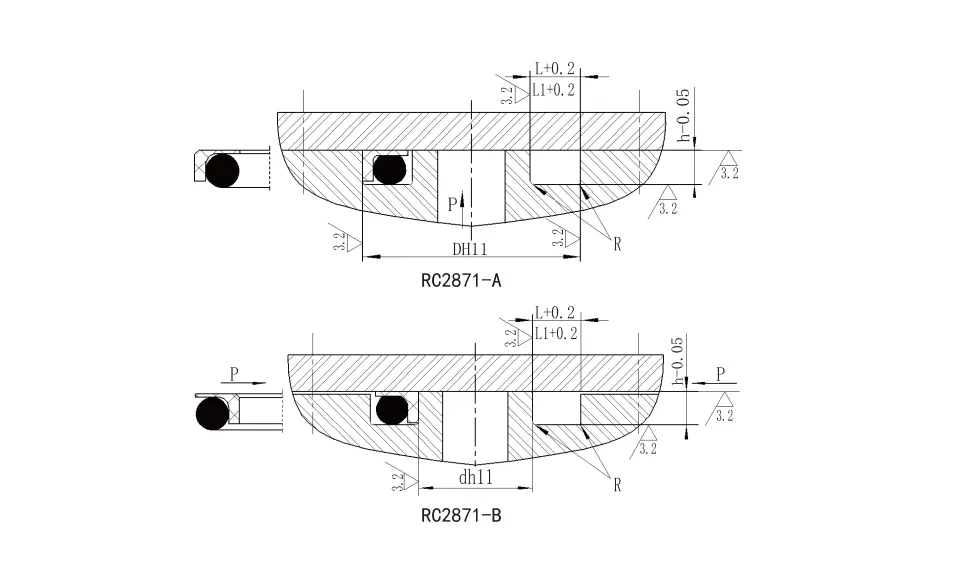

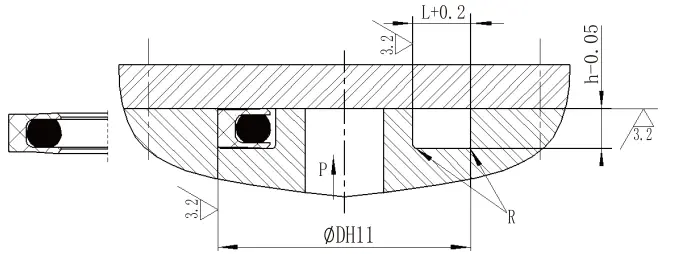

| RC2871 - ішкі қысым түрі сипаттамалары (параметр ауқымындағы барлық сипаттамалар бар) | |||||
| Сыртқы диаметрі D H11 |
Ойық тереңдігі h-0.05 |
Ойық ені L+0.2 |
Ойық ені
L1 + 0.2 Қысым> 80МПА |
Дөңгелектелген бұрыштар Rmax |
O-сақиналық сым диаметрі dO |
| 12 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |
| RC2871-b Сыртқы қысым түрінің сипаттамалары (параметр ауқымындағы барлық сипаттамалар бар) | |||||
| Сыртқы диаметрі DH11 | Ойық тереңдігі h-0.05 |
Ойық ені L+0.2 |
L1 + 0.2 ені L1 + 0.2 Қысым> 80МПА |
Дөңгелектелген бұрыштар Rmax | O-сақиналық сым диаметрі dO |
| 5 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |

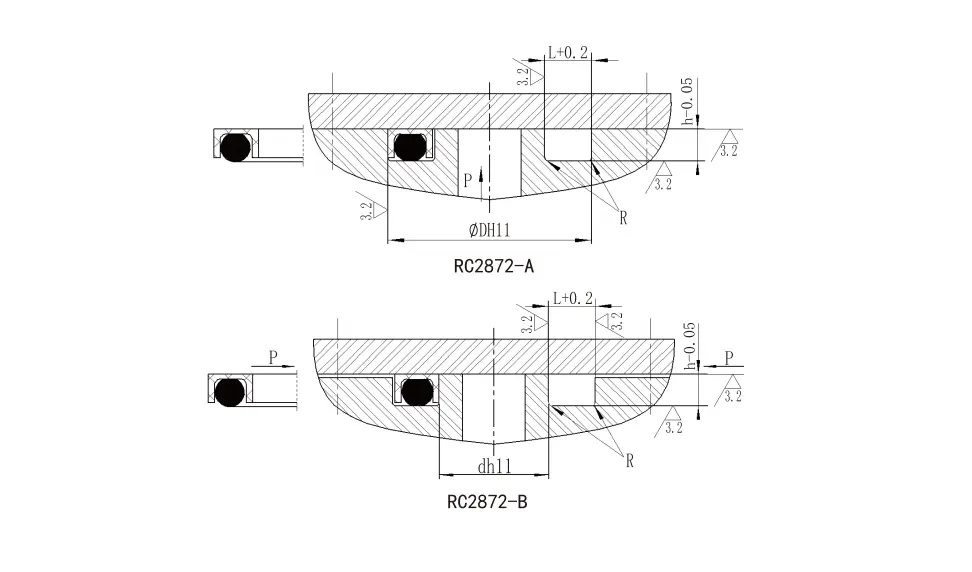

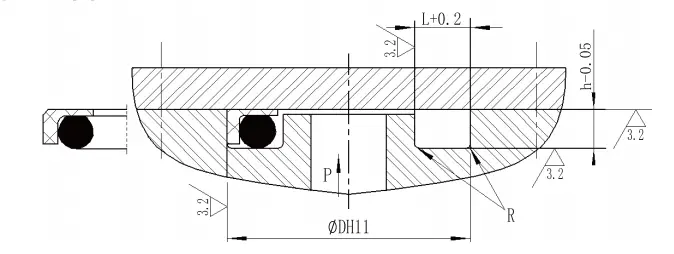

| RC2872 - ішкі қысым түрі сипаттамалары (параметр диапазонындағы барлық сипаттамалар бар) | ||||
| Сыртқы диаметрі D H11 |
Ойық тереңдігі h-0.05 |
Ойық ені L+0.2 |
Дөңгелектелген бұрыштар Rmax |
O-сақиналық сым диаметрі dO |
| 15 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 13.6 | 0.7 | 8.60 |
| RC2872-B СЫРТҚЫ ҚҰРАЛЫ ТЕХНОЛОГИЯЛАРЫ (Параметр диапазонындағы барлық сипаттамалар бар) | ||||
| Сыртқы диаметрі D H11 |
Ойық тереңдігі h-0.05 |
Ойық ені L+0.2 |
Дөңгелектелген бұрыштар R |
O-сақиналық сым диаметрі dO |
| 5 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 13.6 | 0.7 | 8.60 |
| Сыртқы диаметрі IE11 |
Ойық тереңдігі h-0.05 |
Ойық ені L+0.2 |
Дөңгелектелген бұрыштар Rmax |
O-сақиналық сым диаметрі dO |
| 15 ~ 28 | 2.80 | 5.5 | 0.4 | 2.65 |
| 29 ~ 54 | 3.55 | 6.6 | 0.4 | 3.55 |
| 55 ~ 128 | 5.30 | 9.1 | 0.5 | 5.30 |
| 129 ~ 499 | 7.20 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 8.50 | 13.8 | 0.7 | 8.60 |
| Сыртқы диаметрі IE11 |
Ойық тереңдігі h-0.05 |
Ойық ені L+0.2 |
Дөңгелектелген бұрыштар Rmax |
O-сақиналық сым диаметрі dO |
| 15 ~ 26 | 3.4 | 5.5 | 0.4 | 2.65 |
| 27 ~ 50 | 4.2 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 6.1 | 9.1 | 0.5 | 5.30 |
| 128 ~ 499 | 8.0 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 9.5 | 15.5 | 0.7 | 8.60 |

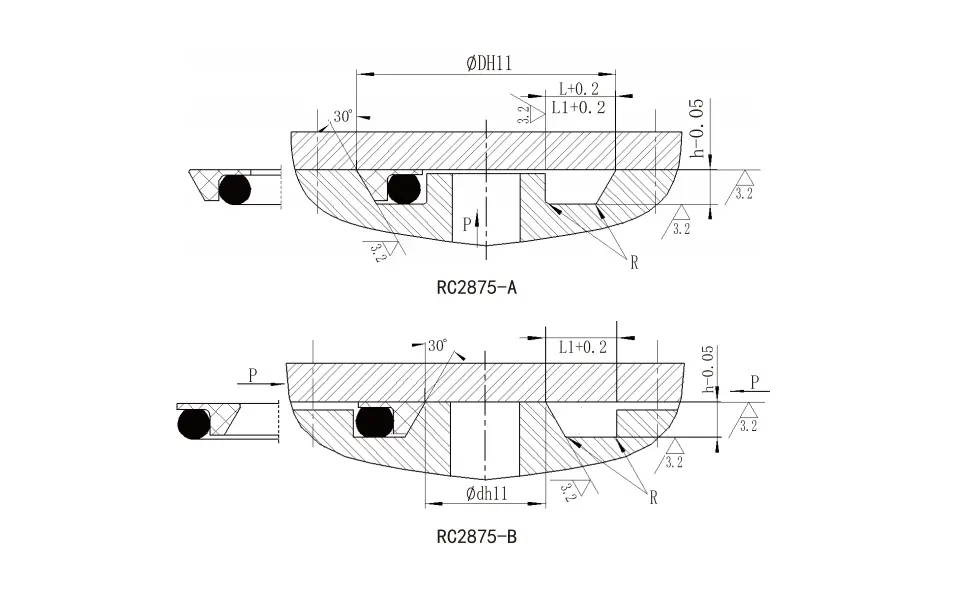

| RC2875 - ішкі қысым түрі сипаттамалары (параметр диапазонындағы барлық сипаттамалар бар) | |||||
| Сыртқы диаметрі D H11 |
Ойық тереңдігі h-0.05 |
Ойық ені L+0.2 |
L1 + 0.2 ені L1 + 0.2 Қысым> 100Мпа |
Дөңгелектелген бұрыштар Rmax |
O-сақиналық сым диаметрі dO |
| 17 ~ 50 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| RC2875-B Сыртқы қысым түрінің сипаттамалары (параметрлер ауқымындағы барлық сипаттамалар) | |||||
| Сыртқы диаметрі D H11 |
Ойық тереңдігі h-0.05 |
Ойық ені L+0.2 |
L1 + 0.2 ені L1 + 0.2 Қысым> 100Мпа |
Дөңгелектелген бұрыштар Rmax |
O-сақиналық сым диаметрі dO |
| 5 ~ 40 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 41 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| Жоғары қысымды аяқталу фланецті тығыздағыштар | ||||
| Қырынан бейнелеу | Улгі | Қысым (MPA) |
Температура (℃) | Құралдар |
 |
RC2871-A | ≤300 | -35 ~ + 100 (сәйкестік O-Ring NBR) | Гидравликалық май, эмульсия, су, газ және т.б. |
| -20 ~ + 200 (Сәйкес O-сақинасы FKM) | ||||
 |
RC2871-b | ≤300 | -35 ~ + 100 (сәйкестік O-Ring NBR) | Гидравликалық май, эмульсия, су, газ және т.б. |
| -20 ~ + 200 (Сәйкес O-сақинасы FKM) | ||||
 |
RC2872-A | ≤100 | -35 ~ + 100 (сәйкестік O-Ring NBR) | Гидравликалық май, эмульсия, су, газ және т.б. |
| -20 ~ + 200 (Сәйкес O-сақинасы FKM) | ||||
 |
RC2872-b | ≤100 | -35 ~ + 100 (сәйкестік O-Ring NBR) | Гидравликалық май, эмульсия, су, газ және т.б. |
| -20 ~ + 200 (Сәйкес O-сақинасы FKM) | ||||
 |
RC2873 | ≤200 | -35 ~ + 100 (сәйкестік O-Ring NBR) | Гидравликалық май, эмульсия, су, газ және т.б. |
| -20 ~ + 200 (Сәйкес O-сақинасы FKM) | ||||
 |
RC2874 | ≤300 | -35 ~ + 100 (сәйкестік O-Ring NBR) | Гидравликалық май, эмульсия, су, газ және т.б. |
| -20 ~ + 200 (Сәйкес O-сақинасы FKM) | ||||
 |
RC2875-A | ≤300 | -35 ~ + 100 (сәйкестік O-Ring NBR) | Гидравликалық май, эмульсия, су, газ және т.б. |
| -20 ~ + 200 (Сәйкес O-сақинасы FKM) | ||||
 |
RC2875-b | ≤300 | -35 ~ + 100 (сәйкестендірудің төртбұрышты сақинасы) | Гидравликалық май, эмульсия, су, газ және т.б. |
| -20 ~ + 200 (сәйкес төртбұрышты сақина fkm) | ||||
 |
RC2879-A | 105 | -35 ~ + 100 (сәйкестендірудің төртбұрышты сақинасы) | Гидравликалық май, эмульсия, су, газ және т.б. |
| -20 ~ + 200 (Сәйкес O-сақинасы FKM) | ||||
 |
RC2875-b | 105 | -35 ~ + 100 (сәйкестік O-Ring NBR) -20 ~ + 200 (Сәйкес O-сақинасы FKM) |
Гидравликалық май, эмульсия, су, газ және т.б. |
