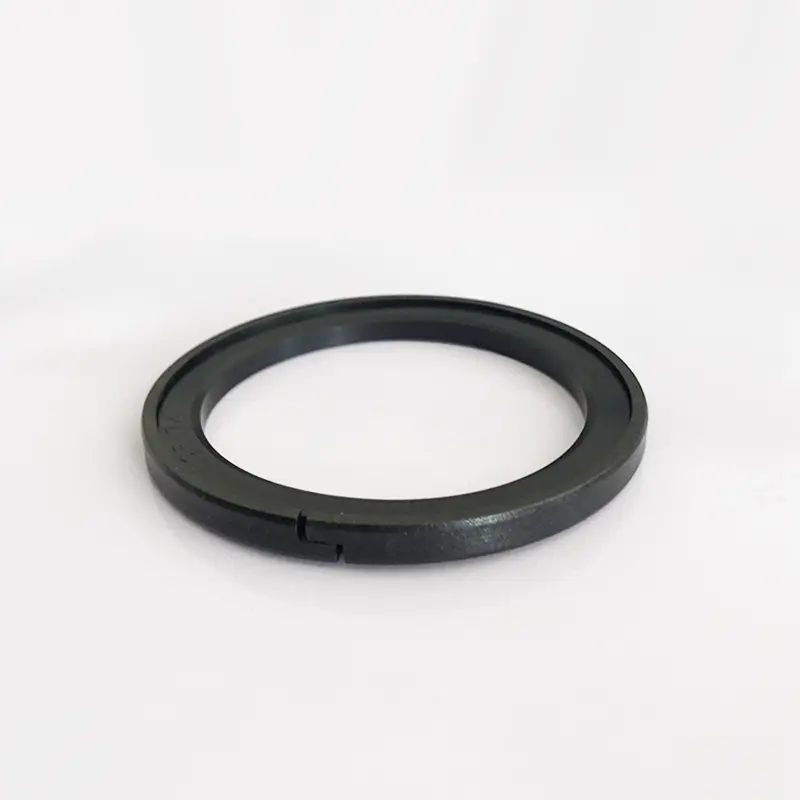

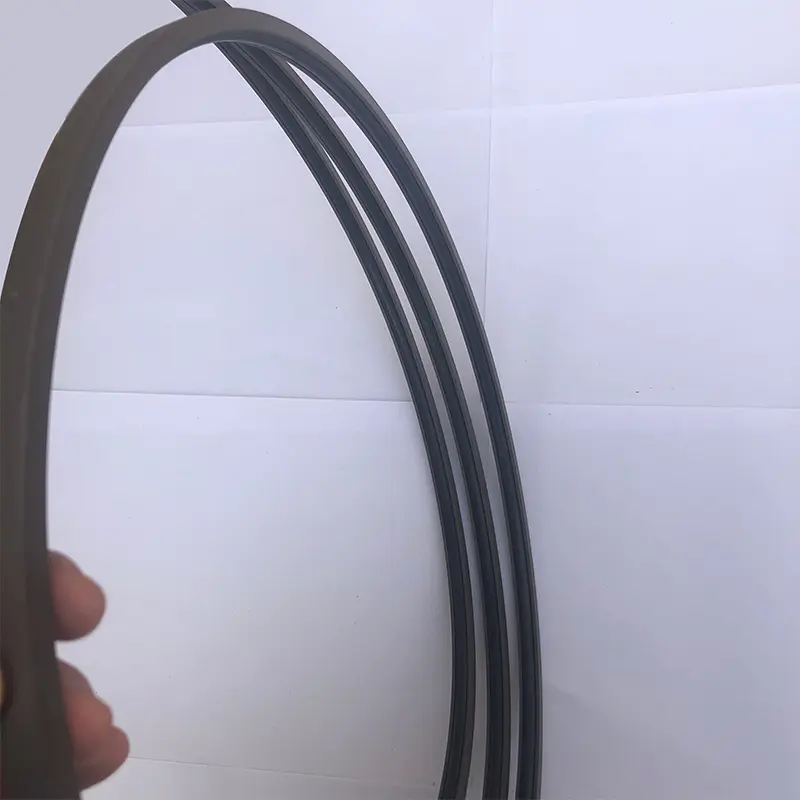

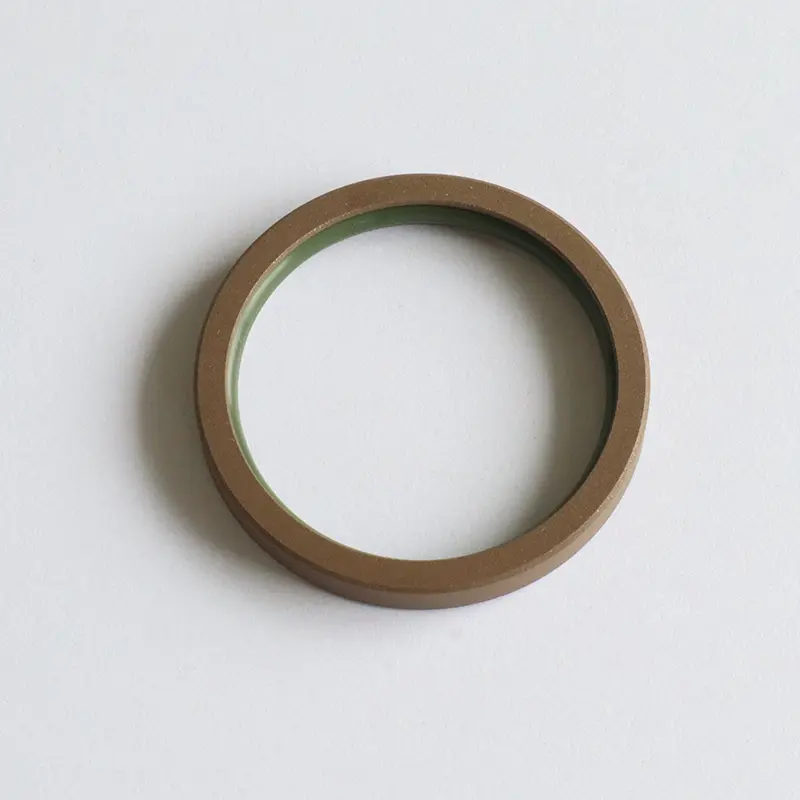

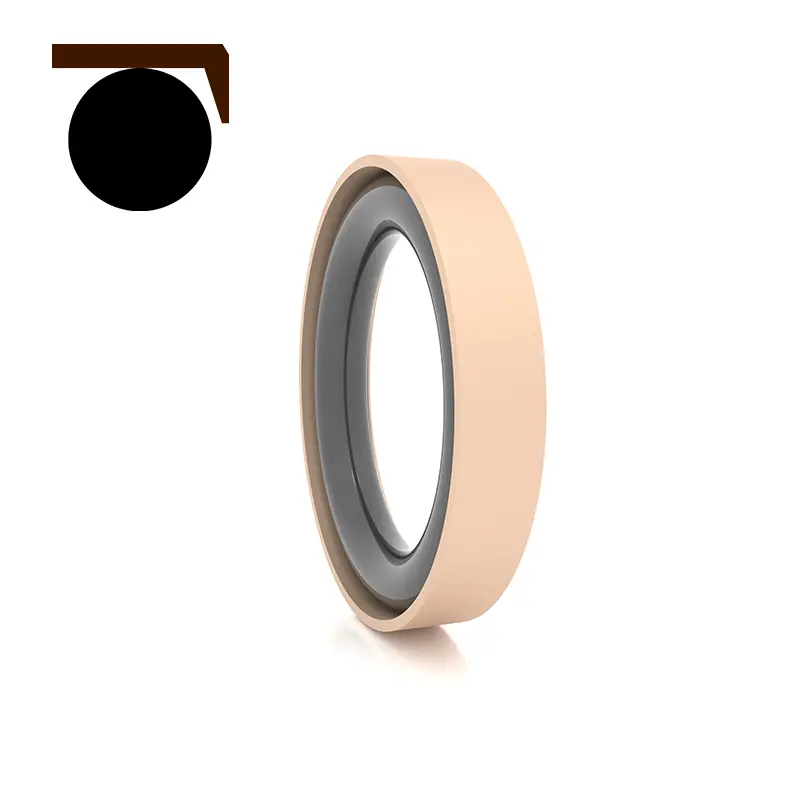

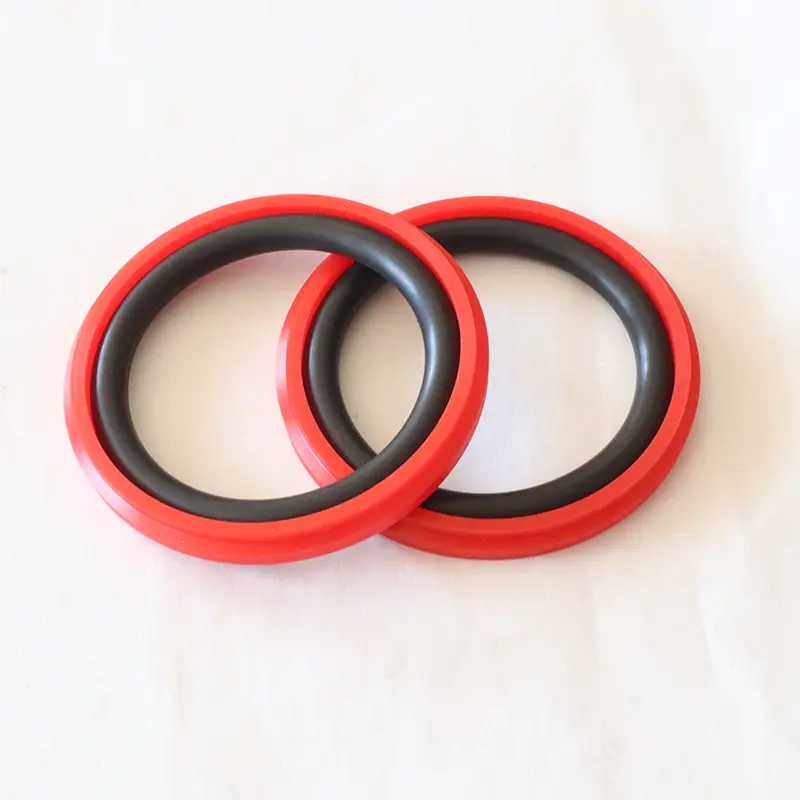

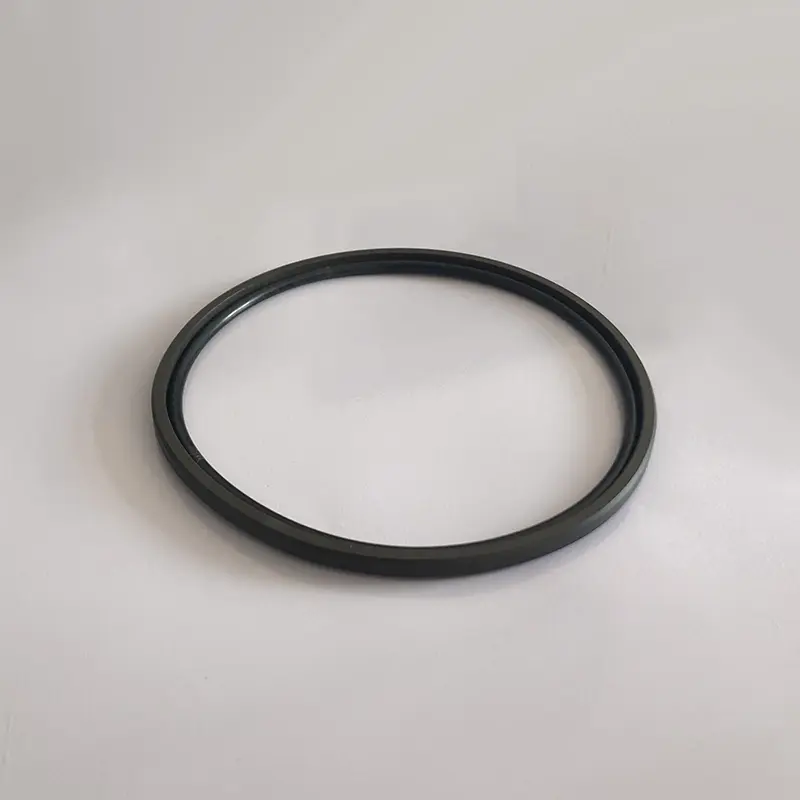

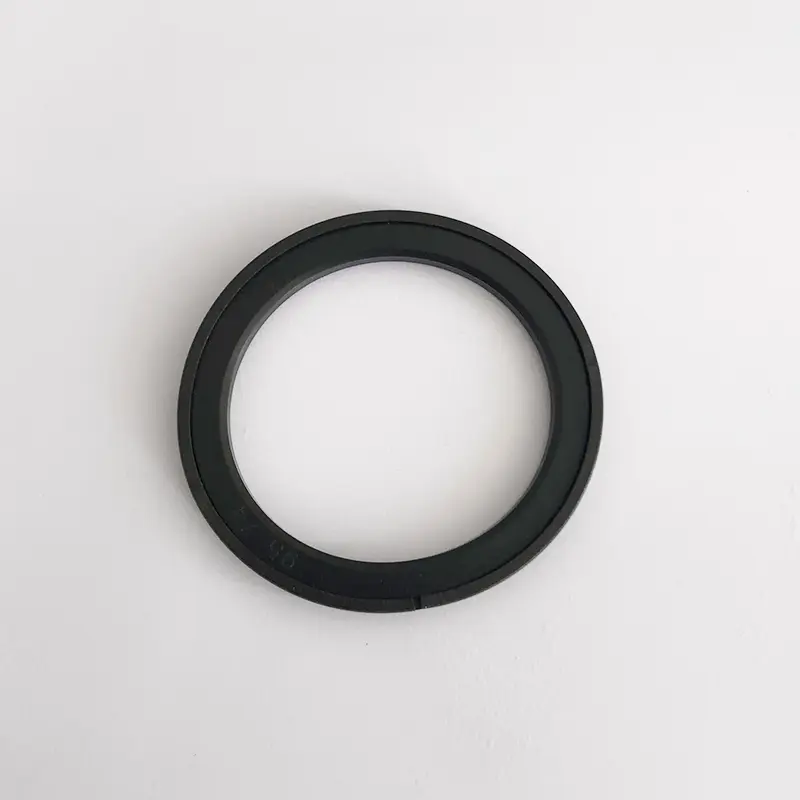

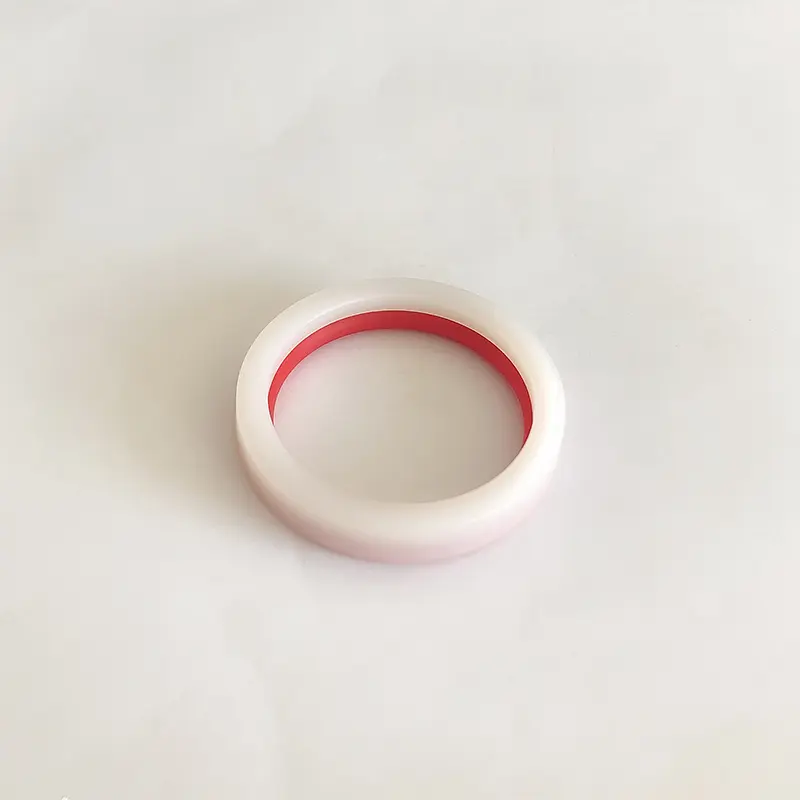

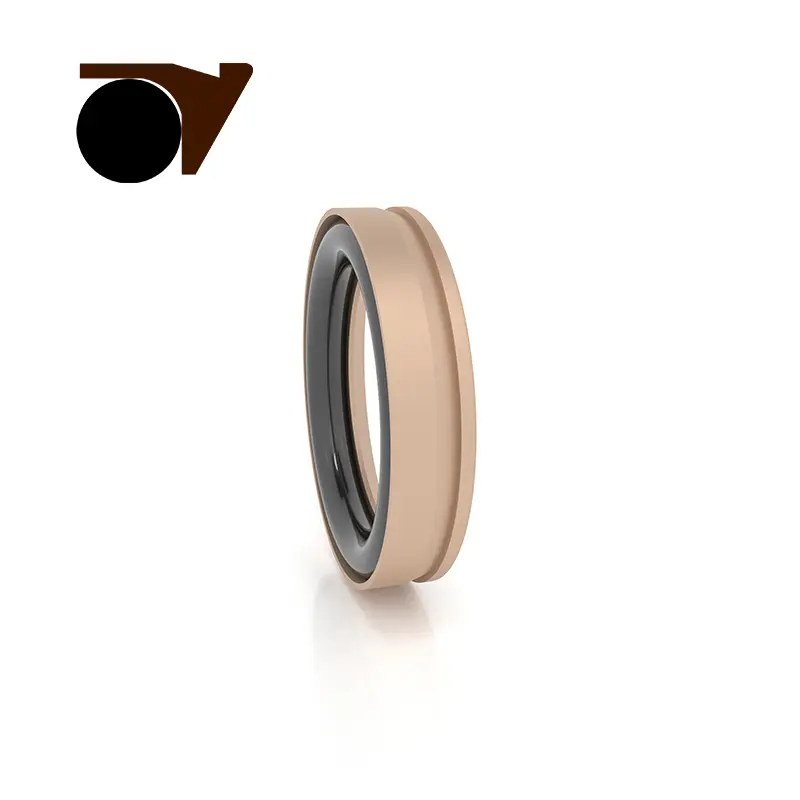

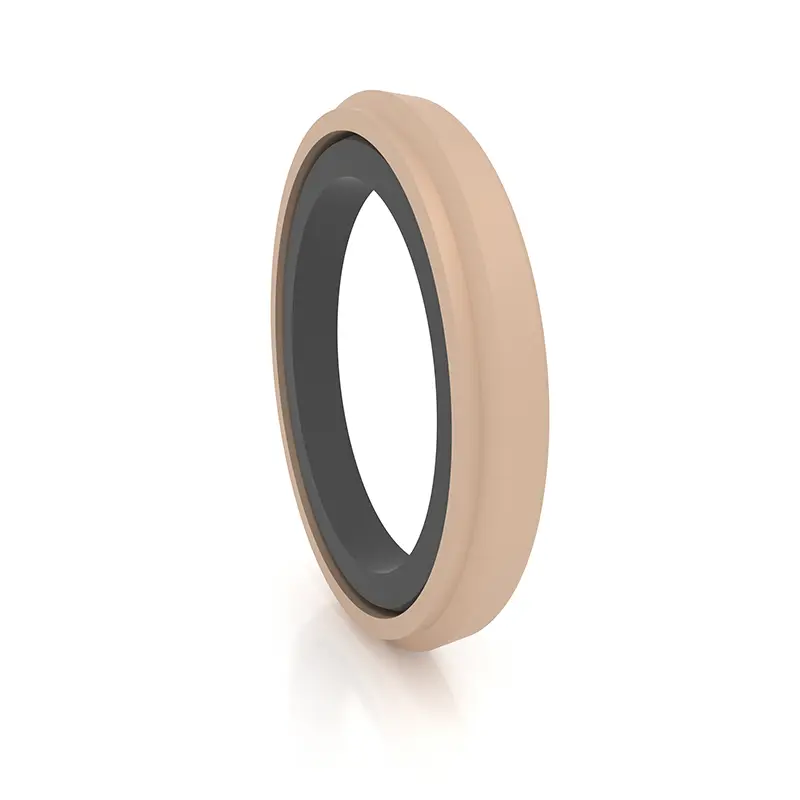

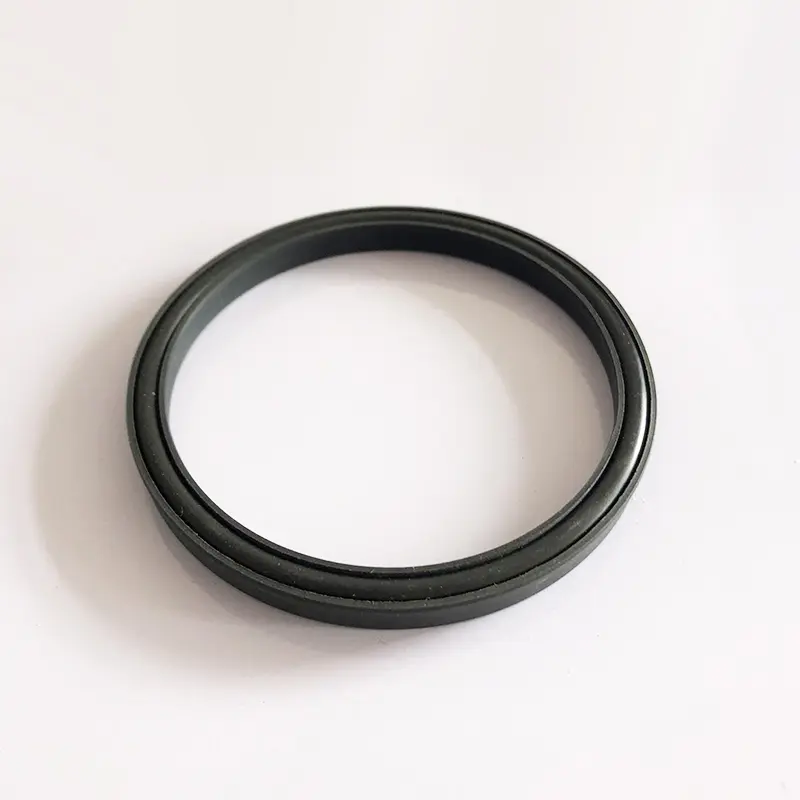

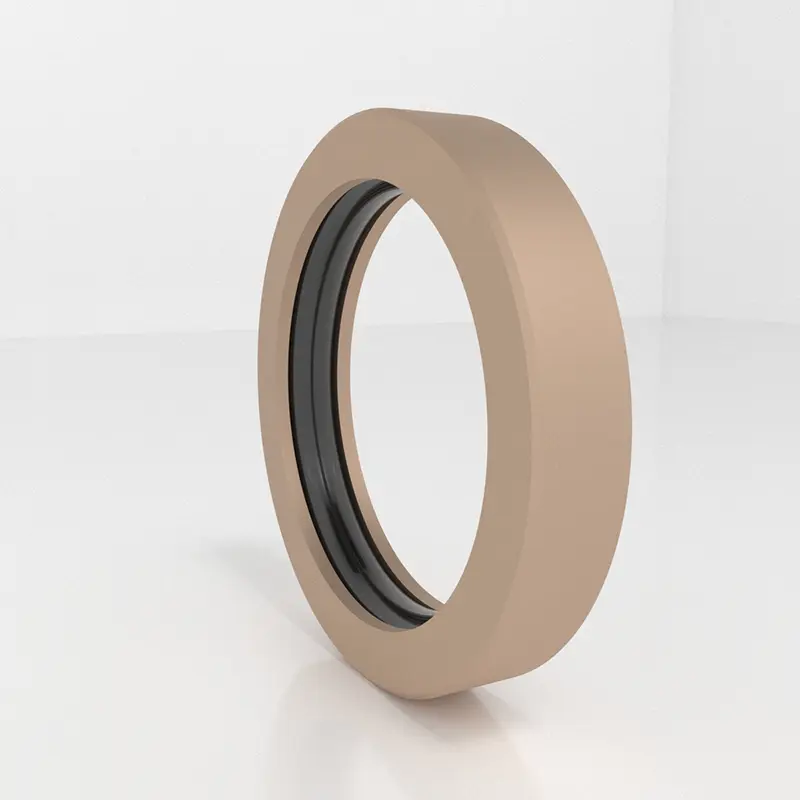

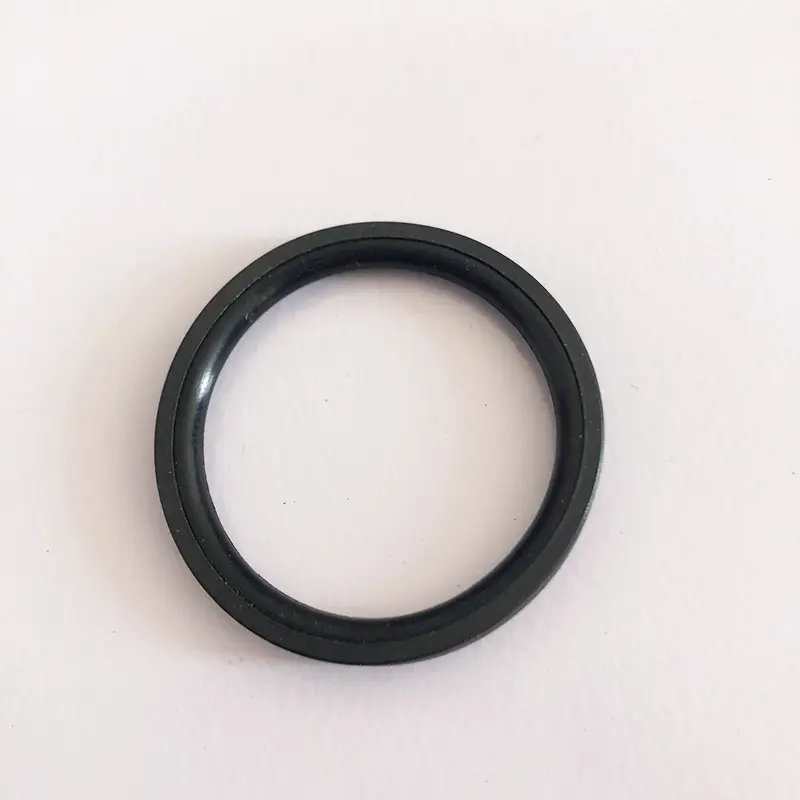

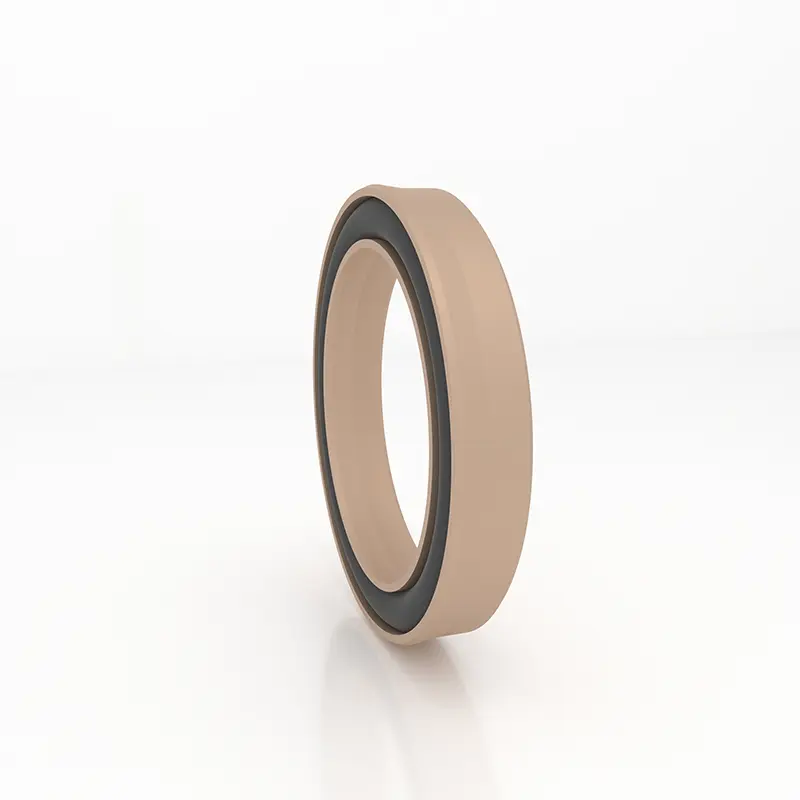

Поршеньдік тесіктерге арналған жоғары қысымды тығыздағыштар

Поршеньдік тесіктерге арналған жоғары қысымды тығыздағыштар - бұл сізді қайта құрбандықтар бере алатын итбалықтардың бірі. Біз Қытайдағы гидравликалық тығыздағыштардың кәсіби шеберлігіміз. Жетілдірілген және шығарылған бұл тығыздағыш сақиналар PTFE немесе композициялық материалдан жасалған арнайы пішінді пломбаланған және O-тәрізді резеңке сақиналардан тұрады. Мөрдің сақиналық құрылымының нақты құрылымы сонымен қатар тығыздағыштың жоғары және ультра жоғары қысымға төтеп беру қабілетін жақсартады.

Сұрау жіберу

Өнім Сипаттамасы

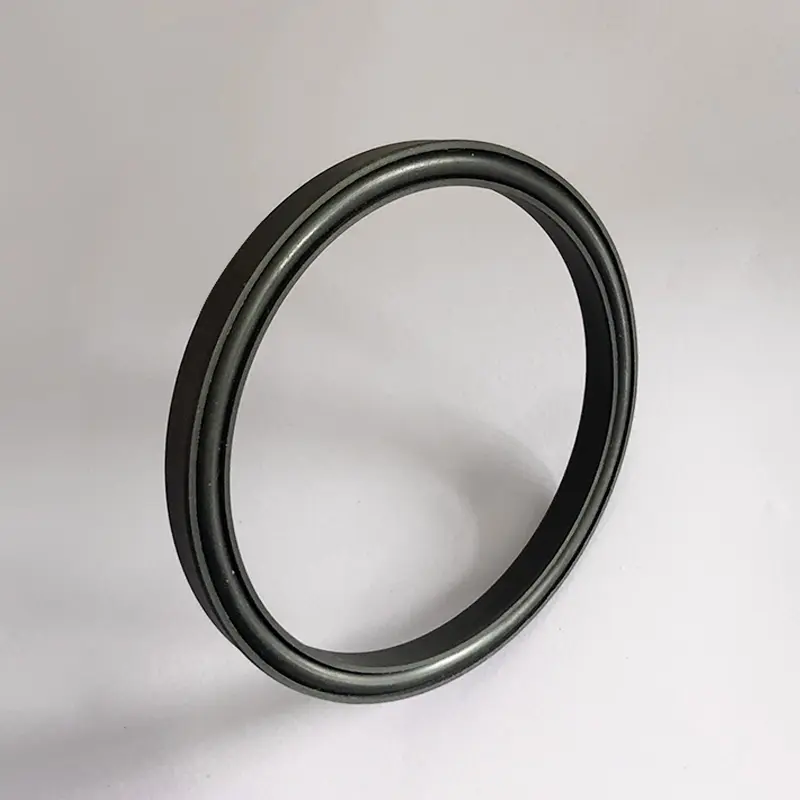

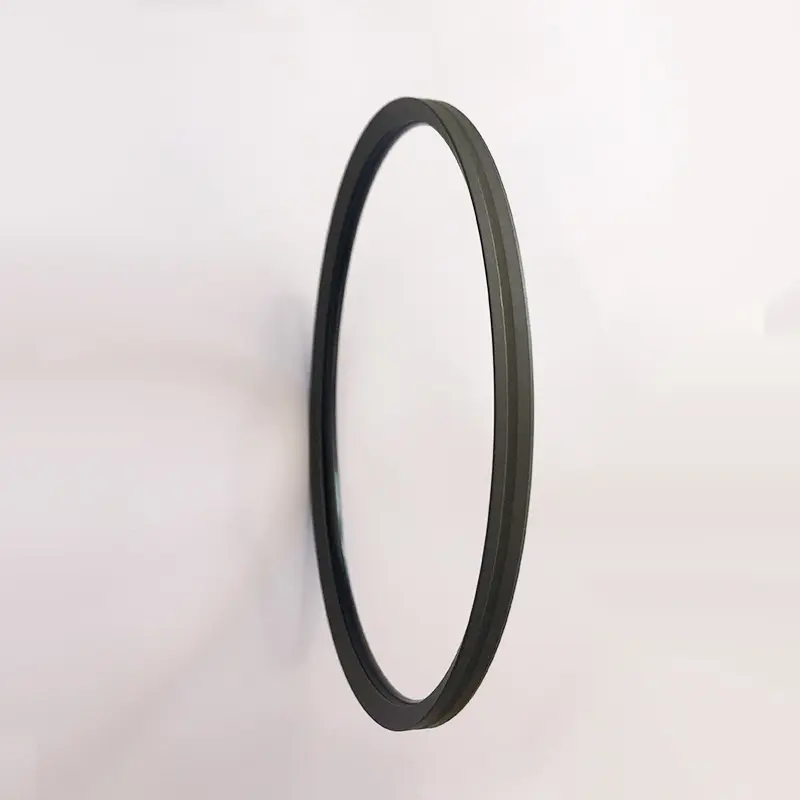

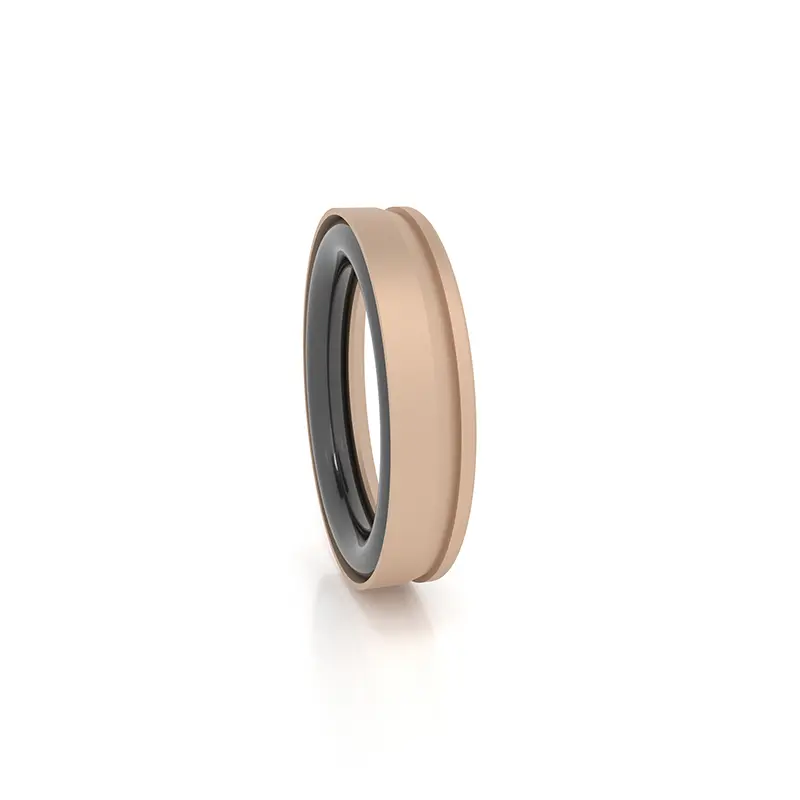

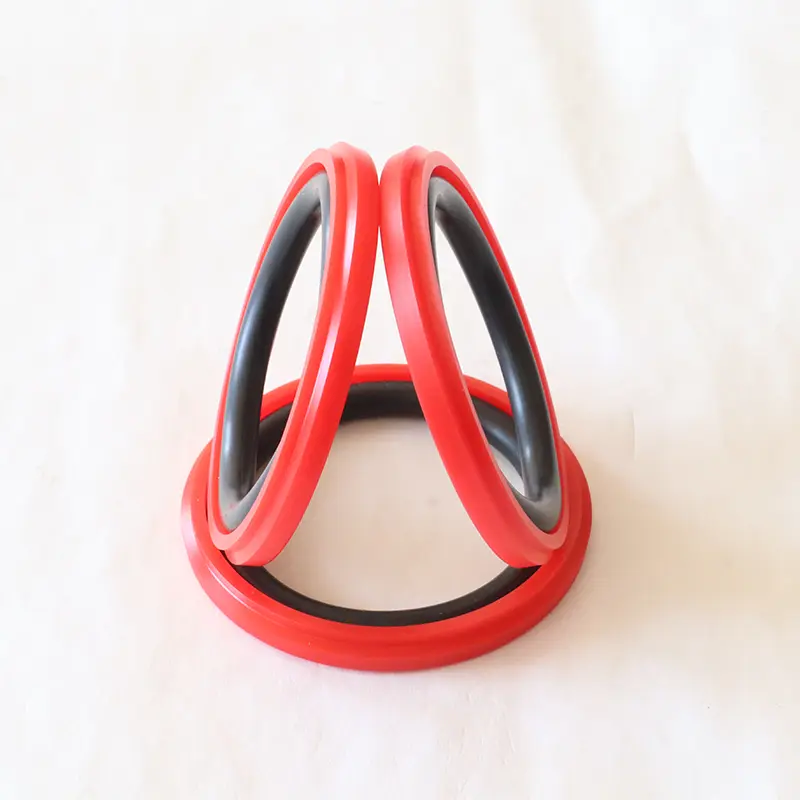

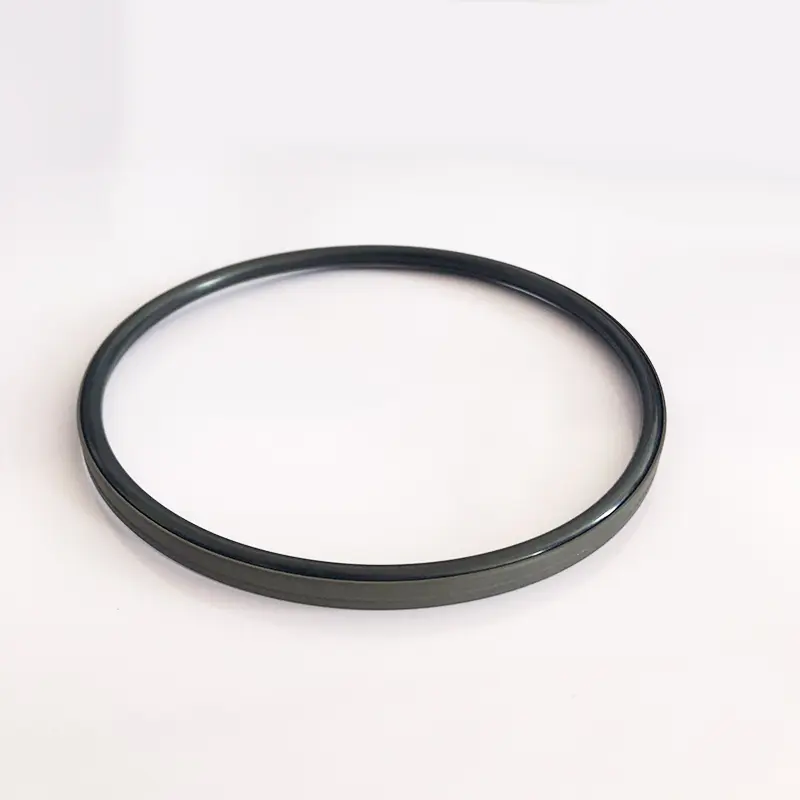

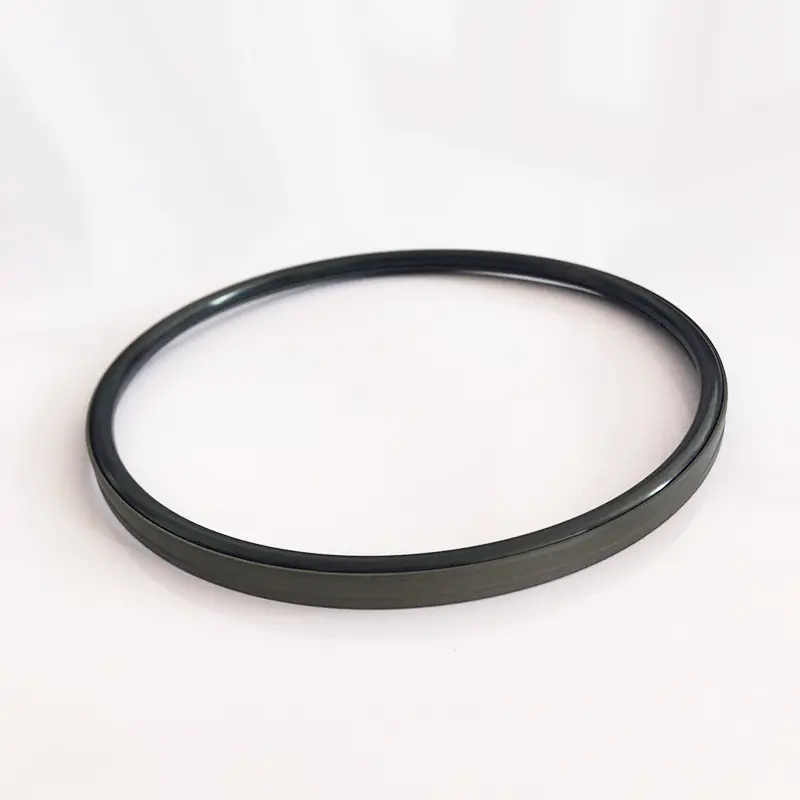

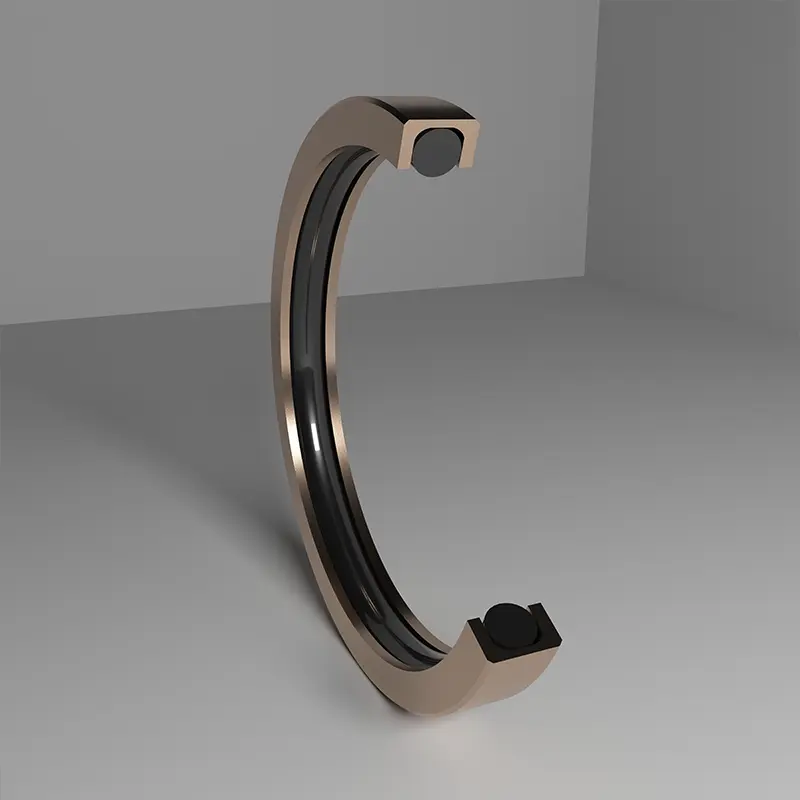

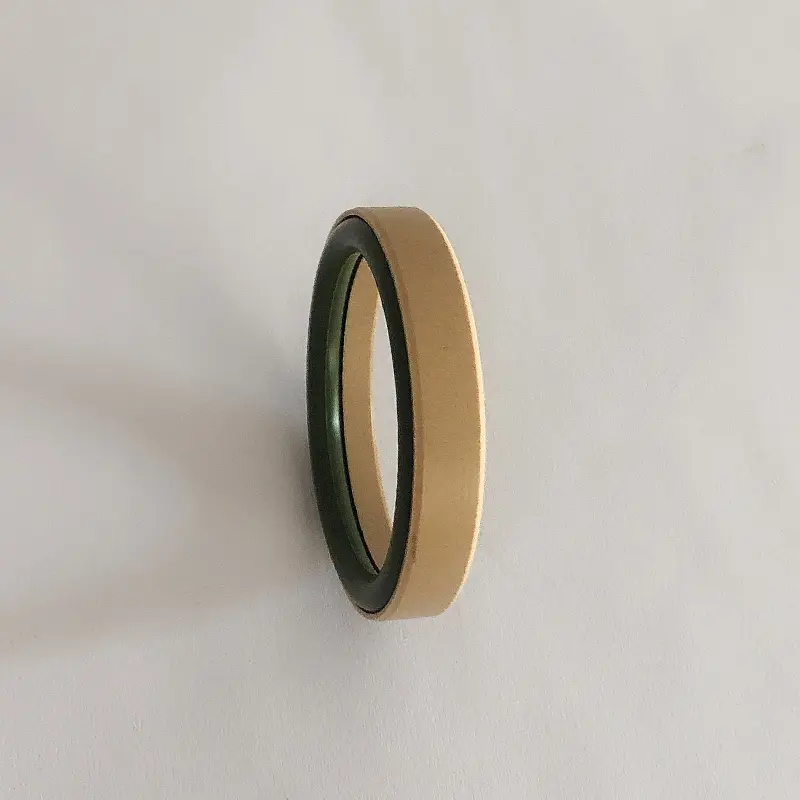

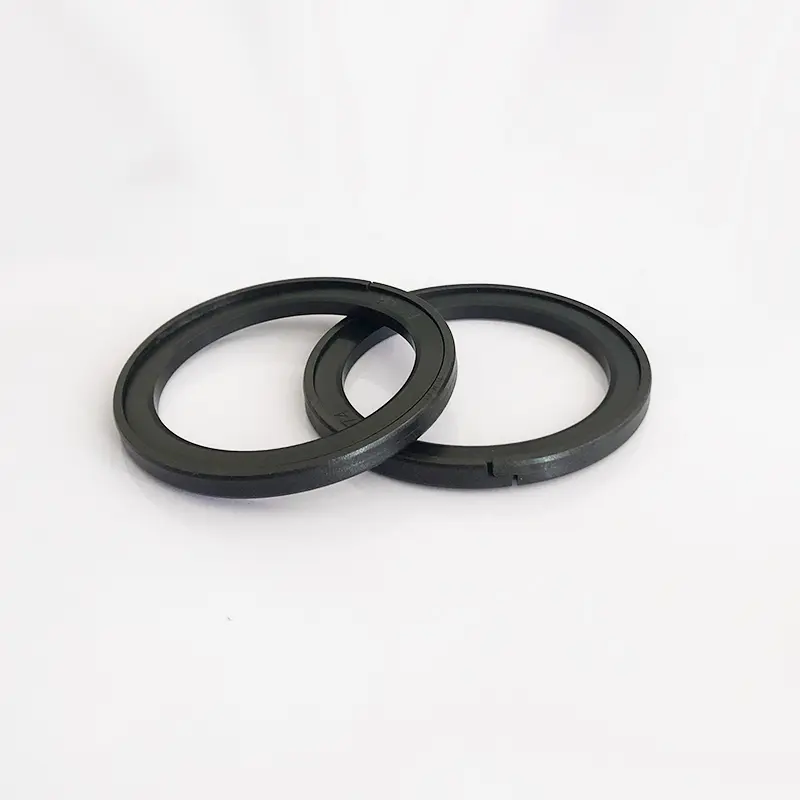

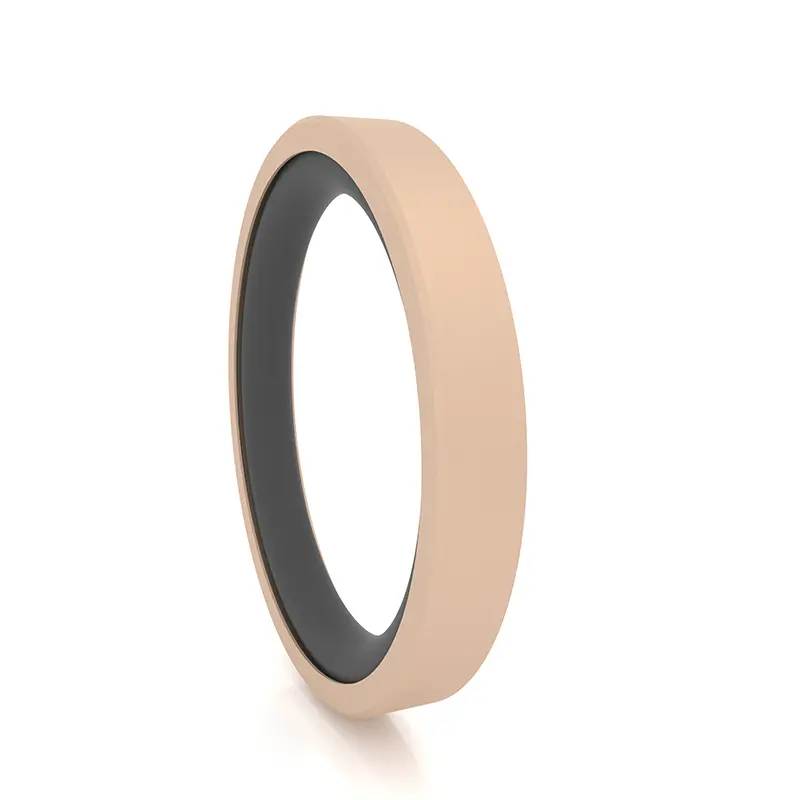

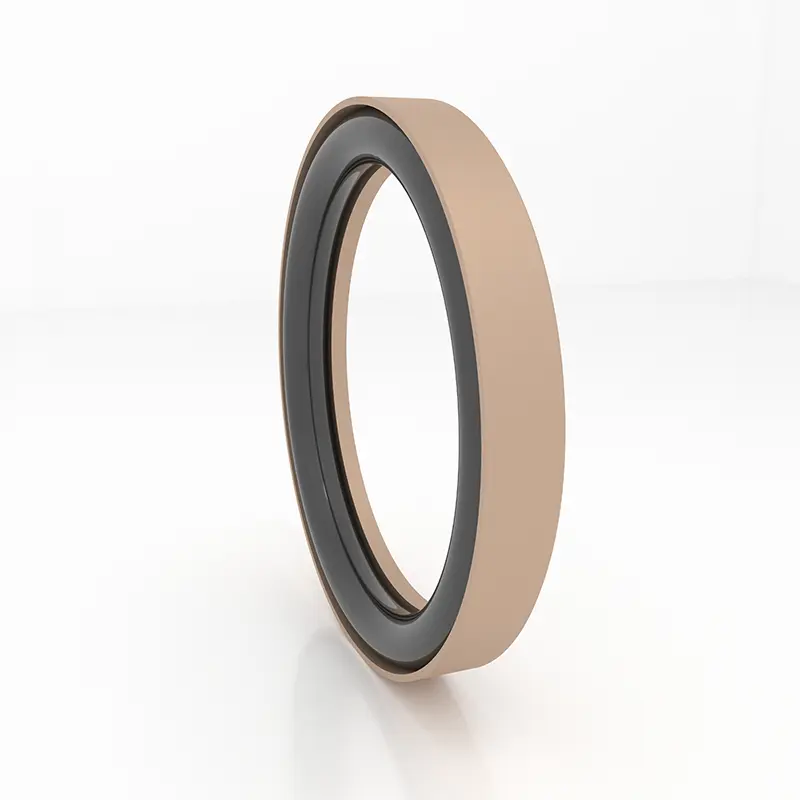

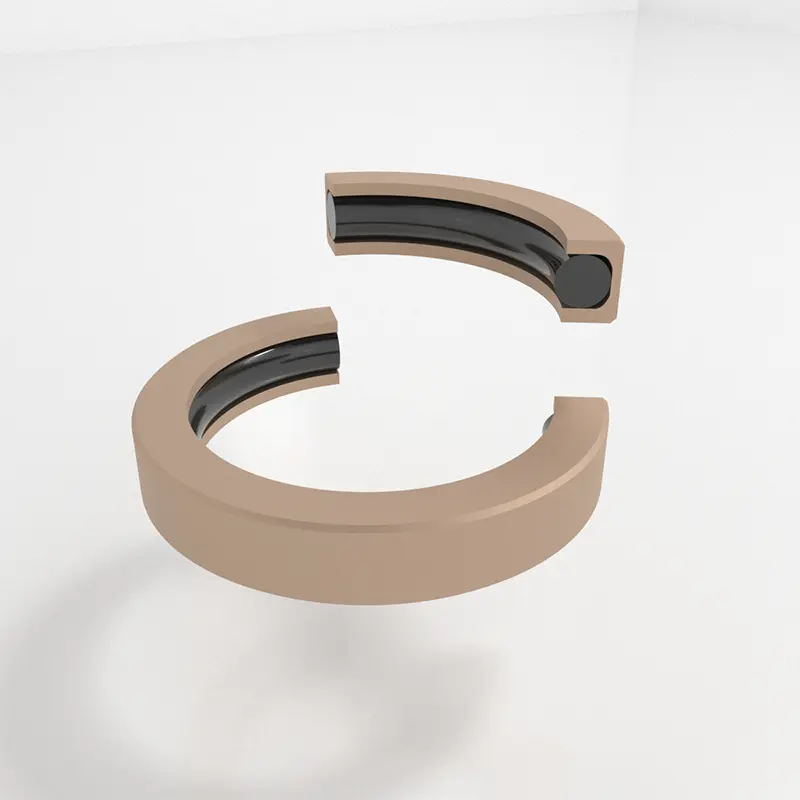

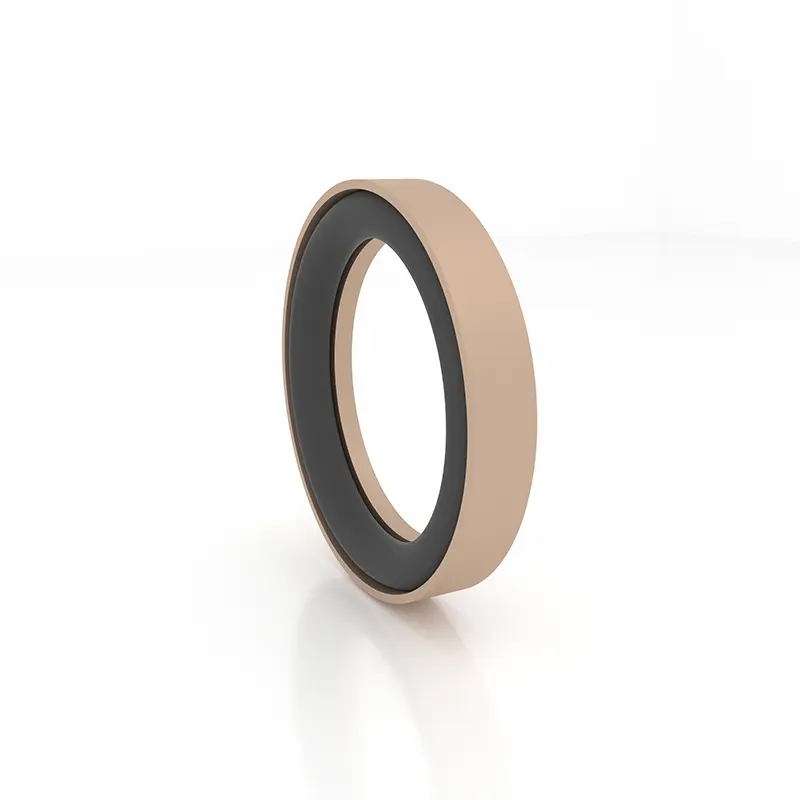

Поршеньдік тесіктерге арналған жоғары қысымды тығыздағыштар өте жақсы, PTFE немесе арнайы композициялық материалдардан тұрады, арнайы пішінді материалдардан тұрады және арнайы пішінді герметикалық сақиналар және жоғары серпімді о-тәрізді резеңке сақиналар. Сәйкес келетін о-сақиналарына сәйкес, олар rc58 - rc64 сериясына бөлінеді (gb1235 бейімделген), олар гидравликалық өзара әрекеттесу үшін арнайы герметикалау үшін арнайы қолданылады.

PTFE материалында күшті химиялық тұрақтылық, қышқыл және сілтілі коррозияға төзімділігі бар және күрделі химиялық орталарға бейімделеді. Тамаша тығыздау әсеріне қол жеткізу үшін герметикалық сақина мен резеңке сақина бірге жұмыс істейді.

Теңіз инженериясында поршеньдік тесіктерге арналған жоғары қысымды тығыздағыштар терең теңіз детекторларының гидравликалық жүйесінің негізгі қорғанысын қамтамасыз ете алады. Теңіздің терең қысымы жоғары және теңіз суы жоғары коррозияға ұшырайды. Материалдық артықшылығы - жоғары қысымға төзімді және коррозияға төзімділікті қамтамасыз ететін өнімнің алғышарттарының бірі.

Ауыр машиналарда үлкен гидравликалық телескопиялық қару-жарақ көп пайда көреді. Құрылыс алаңы күрделі, телескопиялық қолдар жиі қозғалады, ал қысым өзгереді. PTFE материалы тозуға төзімді, жұқа ерін дизайнымен, тозу, тығыз жабық, тығыз жабуға және ақаулардың төмендеуіне байланысты.

Жаңа энергетикалық көліктер саласында поршеньдік тесіктерге арналған жоғары қысымды тығыздағыштар да өте маңызды. EPS гидравликалық компоненттері бойынша материал тұрақты және гидравликалық эрозия мен температураның өзгеруіне байланысты дәл бекітілуі мүмкін; Тежегіш жүйесінде, жоғары қысымды әсер ету және тежегіш сұйықтықтың коррозиясы үшін арнайы құрылым және оңтайландырылған қалыңдығы сақинасы ағып кетуіне жол бермейді және қауіпсіздікті қамтамасыз етеді.

Біз өндіретін поршеньдік тесіктерге арналған жоғары қысымды тығыздағыштарда бізде жұқа ерін дизайны бар кейбір модельдер бар, олар жақсы өтемақы және керемет тығыздауымен. Олар су қысымы және тұтқырлық деңгейі төмен медиаторлар үшін жақсы оңтайландырылған. Арнайы құрылым жоғары қысымға төзімді және өте жақсы материалдық сапаға ие. Бұл тиімді герметиканы ашу үшін ең жақсы таңдау.

Өнімнің ерекшеліктері:

1. Төмен үйкеліс, кішкене басталу, тегіс қозғалыс, тегіс қозғалыс, тең динамикалық және статикалық үйкеліс, сойылмайды;

2. Ұзақ өмірді майсыз майлау тығыздағыштарында пайдалануға болады;

4. Суды және тұтқырлықтың басқа төмен медиасын герметизациялау үшін пайдалануға болады

Материалдық таңдау

1. О-сақиналарға арналған материалдар: R01 Нитрильді резеңке (NBR), R02 Flowerorubber (FKM) және т.б.

2. Қоңырауға арналған сақиналар: PTFE3 стандартты материалдары, басқа қосымша материалдар PTFE1, PTFE2, PTFE4, композициялық термопластикалық материалдар.

Поршеньдік тесіктерге арналған жоғары қысымды тығыздағыштардың қолданыстағы жұмыс шарттары (шекті мәндер бір уақытта көрінбеуі керек)

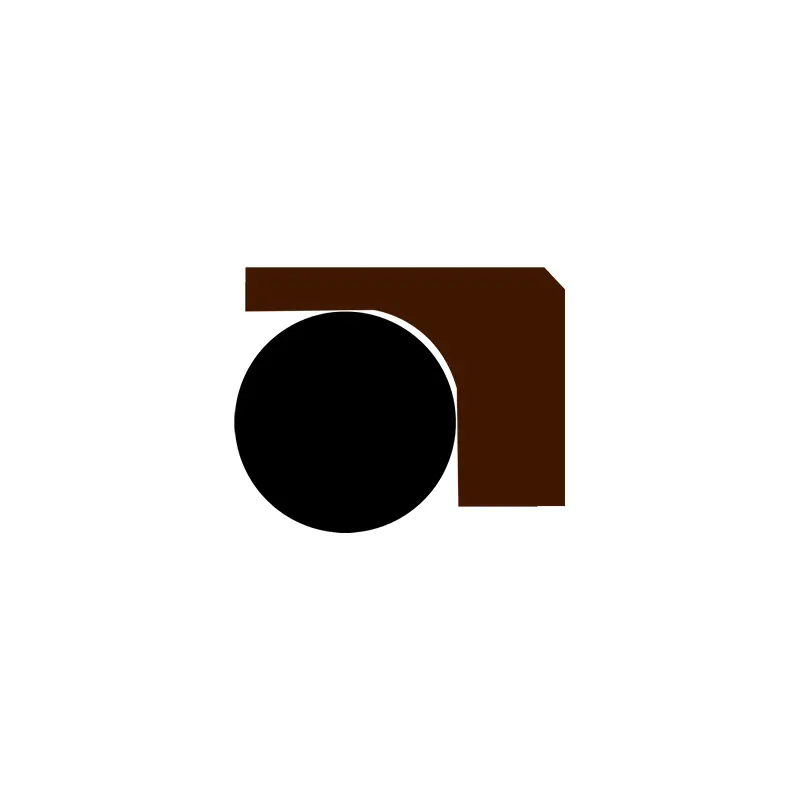

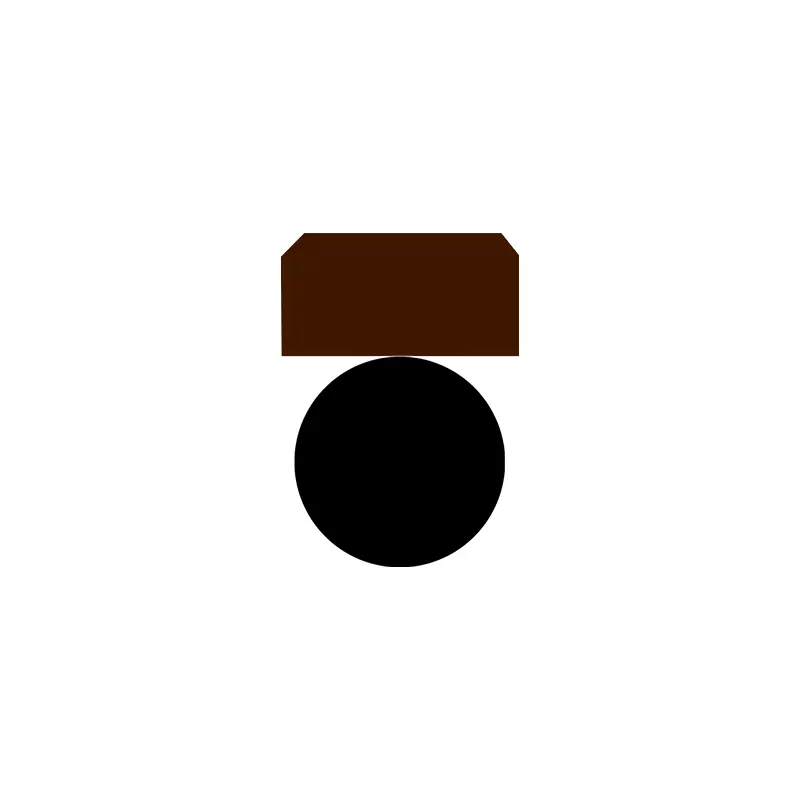

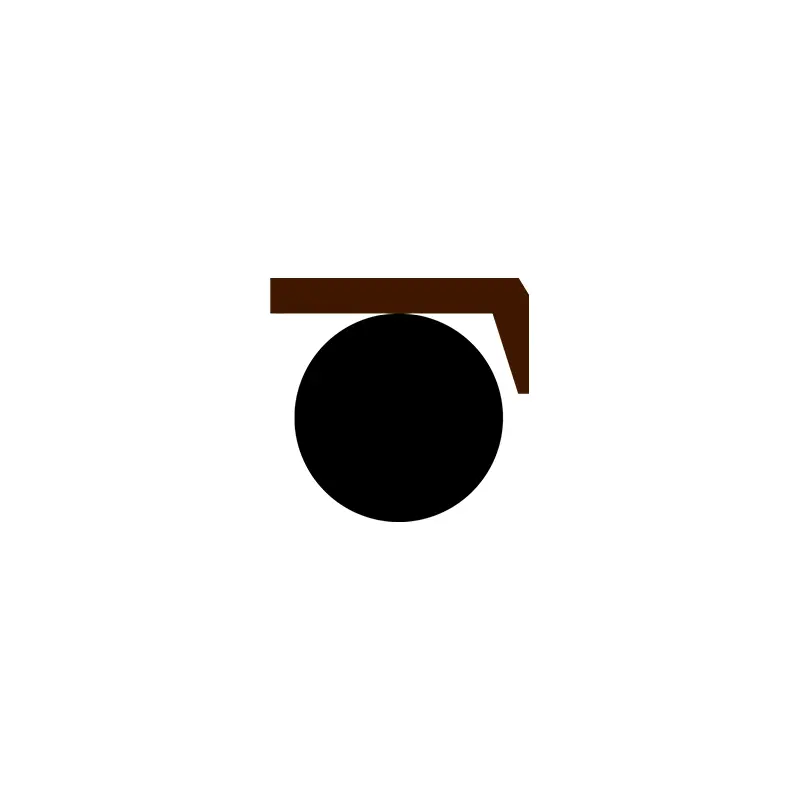

Қырынан бейнелеу	Улгі	Қысым (MPA)	Температура (℃)	Жылдамдық (м / с)	Құралдар
	RC51 / RC52	≤70	-35 ~ + 100 (сәйкестік O-Ring NBR)	≤6	Минералды гидравликалық май, жалынның құлдырауы (HFA / HFB), газ және т.б.
			-20 ~ + 180 (Сәйкес O-сақинасы FKM)
	RC53 / RC54	≤100	-35 ~ + 100 (сәйкестік O-Ring NBR)	≤6	Минералды гидравликалық май, жалынның құлдырауы (HFA / HFB), газ және т.б.
			-20 ~ + 180 (Сәйкес O-сақинасы FKM)
	RC55	≤200	-35 ~ + 100 (сәйкестік O-Ring NBR)	≤6	Минералды гидравликалық май, жалынның құлдырауы (HFA / HFB), су және т.б.
			-20 ~ + 180 (Сәйкес O-сақинасы FKM)
	RC56 / RC57	≤100	35 ~ + 100 (сәйкестік O-Ring NBR)	≤6	Минералды гидравликалық май, жалынның құлдырауы (HFA / HFB), газ және т.б.
			-20 ~ + 180 (Сәйкес O-сақинасы FKM)
	RC58 / RC59	≤200	-35 ~ + 100 (сәйкестік O-Ring NBR)	≤6	Минералды гидравликалық май, жалынның құлдырауы (HFA / HFB), су және т.б.
			-20 ~ + 200 (Сәйкес O-сақинасы FKM)
	RC60	≤260	-35 ~ + 100 (сәйкестік O-Ring NBR)	≤6	Минералды гидравликалық май, жалынның құлдырауы (HFA / HFB), су және т.б.
			-20 ~ + 200 (Сәйкес O-сақинасы FKM)
	RC61	≤60	-35 ~ + 100 (сәйкестік O-Ring NBR)	≤6	Минералды гидравликалық май, жалынның құлдырауы (HFA / HFB), су және т.б.
			-20 ~ + 200 (Сәйкес O-сақинасы FKM)
	RC61-b	≤60	-35 ~ + 100 (сәйкестік O-Ring NBR)	≤6	Минералды гидравликалық май, жалынның құлдырауы (HFA / HFB), су және т.б.
			-20 ~ + 200 (Сәйкес O-сақинасы FKM)
	RC62	≤60	-35 ~ + 100 (сәйкестік O-Ring NBR)	≤6	Минералды гидравликалық май, жалынның құлдырауы (HFA / HFB), су және т.б.
			-20 ~ + 200 (Сәйкес O-сақинасы FKM)
	RC63 / SPGC	≤20	-35 ~ + 100 (сәйкестік O-Ring NBR)	≤6	Минералды гидравликалық май, жалынның құлдырауы (HFA / HFB), газ және т.б.
			-20 ~ + 180 (Сәйкес O-сақинасы FKM)
	RC64	≤20	-35 ~ + 100 (сәйкестік O-Ring NBR)	≤6	Минералды гидравликалық май, жалынның құлдырауы (HFA / HFB), газ және т.б.
			-20 ~ + 180 (Сәйкес O-сақинасы FKM)
	Жарайды	≤50	-35 ~ + 110 (сәйкестік O-Ring NBR)	≤1	Минералды гидравликалық май, жалынның құлдырауы (HFA / HFB) және т.б.

Тапсырыс беру мысалы:

RC51-80x70x7.6-ptfe3-r01 тапсырыс үлгісінің моделі

Модель-цилиндр диаметрі X Groove диаметрі X Groove ені

RC53-80x69.6x9.8-ptfe3 -r01 тапсырыс моделі

Модель-цилиндр диаметрі X Groove диаметрі X groove x ptfe3-модификацияланған PTFE Материал коды R01- O-RIN RUND Материал коды

RC55-80x69.4x10.6-ptfe3-r01 тапсырыс үлгісінің моделі

Модель-цилиндр диаметрі X Groove диаметрі X groove x ptfe3-модификацияланған PTFE Материал коды R01- O-RIN RUND Материал коды

RC56-80x70x9.2-ptfe3 -r01 тапсырыс моделі

Модель-цилиндр диаметрі X Groove диаметрі X groove x ptfe3-модификацияланған PTFE Материал коды R01- O-RIN RUND Материал коды

OK-80x59x8 цилиндрінің моделі X Groove диаметрі X Groove ені

Еректерлер

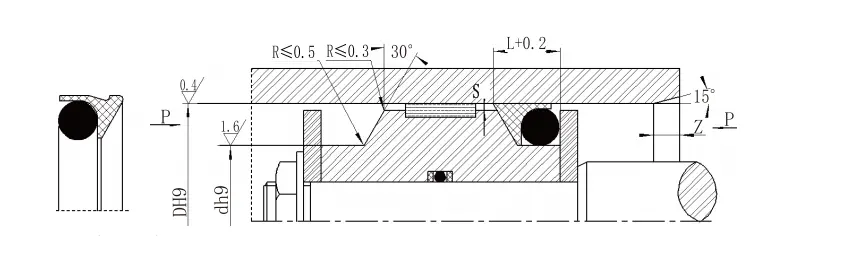

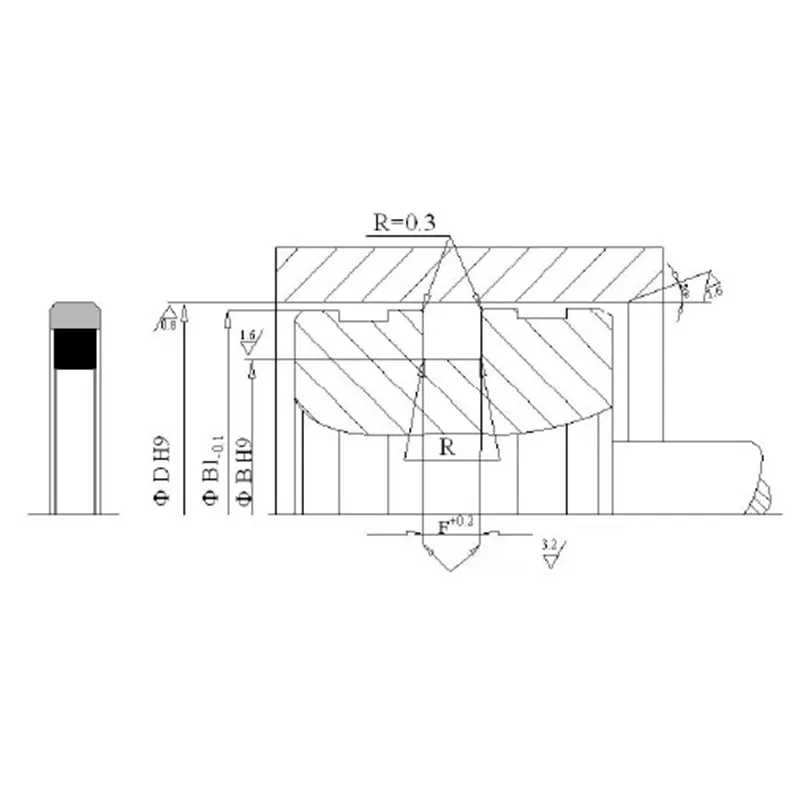

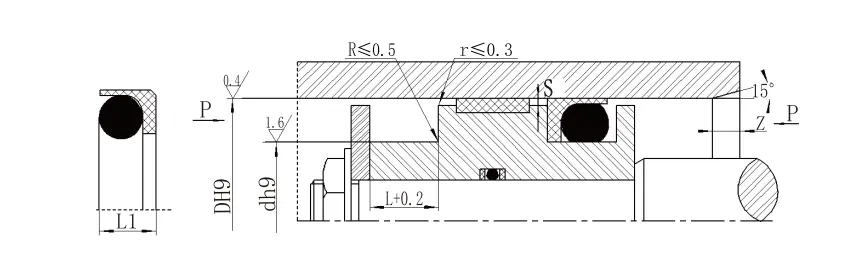

RC51 Specification параметрі кестесі (Параметр диапазонындағы кез-келген ерекшеліктер бар)

DH9 стандартты түрі RC51	DH9 шамы RC51-Q	DH9 жүктеме RC51-Z	Диаметрі D H9	Ойық ені L⁺⁰^.²	L1 биіктігі	Радиалды тазарту_Еңбек		Бөлігі Z_мин	O-сақиналық сым диаметрі d₀
DH9 стандартты түрі RC51	DH9 шамы RC51-Q	DH9 жүктеме RC51-Z	Диаметрі D H9	Ойық ені L⁺⁰^.²	L1 биіктігі	<20МПА	<40МПА	Бөлігі Z_мин	O-сақиналық сым диаметрі d₀
8 ~ 12	12.9 ~ 23.9	-	D-3.5	3.2	2.8	0.2	0.15	3	1.8
12.9 ~ 23.9	24 ~ 49.9	-	D-5.3	4.2	3.8	0.25	0.15	4	2.65
24 ~ 49.9	50 ~ 121.9	12.9 ~ 23.9	D-6.8	5.2	4.7	0.25	0.2	5	3.55
50 ~ 121.9	122 ~ 690.9	24 ~ 49.9	D-10.0	7.6	7	0.3	0.2	7	5.30
122 ~ 690.9	691 ~ 999	50 ~ 121.9	D-13.0	9.6	8.8	0.35	0.25	10	7.00
691 ~ 999	1000 ~ 1599	122 ~ 690.9	D-15.9	11.6	10.5	0.5	0.3	12	8.6
1000 ~ 1599	≥1600	691 ~ 999	D-17.8	14.8	13.5	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D-21.2	17.8	16.3	0.7	0.6	20	12.0
ЕСКЕРТПЕ: 1. Жарық жүктеме сериясын пайдаланып жабық ойықтарға> 30 мм орнату оңайырақ.
2. Біздің компаниямен жабық ойық орнатуға кеңес беріңіз.
3. Қысым үшін> 40МПА үшін пломбаның түбірлік аймағы H8 / F8 төзімділікті қолданады.

RC52 (Сәйкес O-RING GB1235) Техникалық сипаттамалары (Параметр диапазонындағы кез-келген ерекшеліктер)
Диафрагма ауқымы D H9	Диаметрі D H9	Ойық ені L^+0.2	Мөрдің биіктігі L1	Радиалды тазарту S_Еңбек	Бөлігі Z_мин	O-сақиналық сым диаметрі d₀
12 ~ 55	D-6.8	5.2	4.7	0.3	5	3.5
56 ~ 169	D-10.8	8.2	7.5	0.4	7	5.7
170 ~ 1500	D-15.9	11.6	10.5	0.4	12	8.6
Тапсырыс беру мысалы RC52-80x69.2x8.2-ptfe3-r01
Модель-цилиндр диаметрі X Groove диаметрі X groove x ptfe3- модификацияланған PTFE Материал коды R01- O-Ring материалдары

RC53 Техникалық сипаттамалары (Параметр диапазонындағы кез-келген техникалық сипаттамалар)
Диафрагма ауқымы D H9	Диаметрі D H9	Ойық ені L^+0.2	Радиалды тазарту SЕңбек		Бөлігі Z_мин	O-сақиналық сым диаметрі d_O
Диафрагма ауқымы D H9	Диаметрі D H9	Ойық ені L^+0.2	<40МПА	<60MPA	Бөлігі Z_мин	O-сақиналық сым диаметрі d_O
13 ~ 24	D-5.4	5.2	0.25	0.15	4	2.65
25 ~ 49	D-7.2	6.6	0.25	0.2	5	3.55
50 ~ 121	D-10.4	9.8	0.3	0.2	7	5.30
122 ~ 1500	D-13.6	12.8	0.35	0.25	10	7.00
RC54 Техникалық сипаттамалары (сәйкестендіру O-RING GB1235) (Параметр диапазонындағы кез-келген техникалық сипаттамалар)
Диафрагма ауқымы D H9	Диаметрі D H9	Ойық ені Өшпін^+0.2	Радиалды тазарту SЕңбек		Бөлігі З._мин	O-сақиналық сым диаметрі д_O
Диафрагма ауқымы D H9	Диаметрі D H9	Ойық ені Өшпін^+0.2	<40МПА	<60MPA	Бөлігі З._мин	O-сақиналық сым диаметрі д_O
12 ~ 49	D-7.0	6.6	0.25	0.2	5	3.5
50 ~ 169	D-11.0	10.5	0.3	0.2	7	5.7
170 ~ 1500	D-16.6	15.5	0.5	0.3	12	8.6
ЕСКЕРТПЕ: Қысым> 60MPA үшін, гермет түбірінің аймағы үшін H8 / F8 төзімділігі және ультра жоғары қысымды тығыздағышты қолданады, 0.05.

RC55 Техникалық сипаттамалары (параметр диапазонындағы кез-келген техникалық сипаттамалар)

Диафрагма ауқымы D H9	Диаметрі D H9	Ойық ені Өшпін^+0.2	Радиалды тазарту SЕңбек		Бөлігі З._мин	O-сақиналық сым диаметрі д_O
Диафрагма ауқымы D H9	Диаметрі D H9	Ойық ені Өшпін^+0.2	<40МПА	<60MPA	Бөлігі З._мин	O-сақиналық сым диаметрі д_O
12 ~ 49	D-7.2	8.6	0.25	0.2	5	3.55
50 ~ 121	D-10.6	10.6	0.3	0.2	7	5.3
122 ~ 1500	D-14	13.8	0.5	0.3	8	7
ЕСКЕРТПЕ: Қысым> 60MPA үшін, гермет түбірінің аймағы үшін H8 / F8 төзімділігі және ультра жоғары қысымды тығыздағышты қолданады, 0.05.

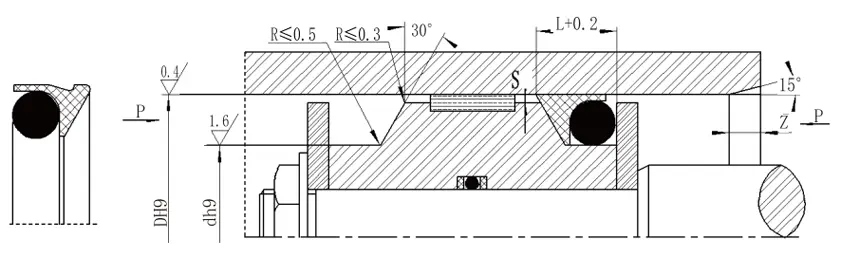

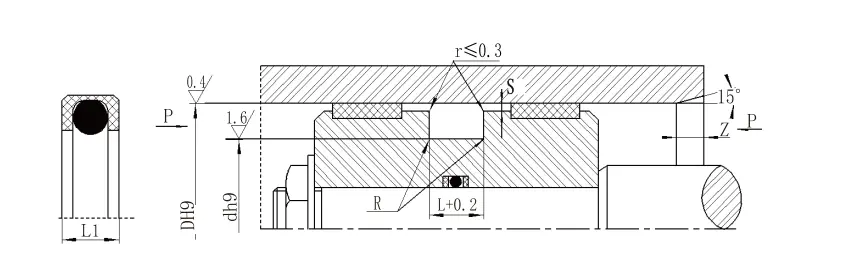

RC56 Техникалық сипаттамалары (параметрлер ауқымындағы кез-келген техникалық сипаттамалар)
DH9 стандартты түрі RC56	DH9 шамы RC56-Q	DH9 жүктеме RC56-Z	Диаметрі D H9	Ойық ені L^+0.2	L1 биіктігі	Дөңгелектелген бұрыштар RЕңбек	Радиалды тазарту_Еңбек		Бөлігі Z_мин	O-сақиналық сым диаметрі d_O
DH9 стандартты түрі RC56	DH9 шамы RC56-Q	DH9 жүктеме RC56-Z	Диаметрі D H9	Ойық ені L^+0.2	L1 биіктігі	Дөңгелектелген бұрыштар RЕңбек	<20МПА	<40МПА	Бөлігі Z_мин	O-сақиналық сым диаметрі d_O
8 ~ 12.9	13 ~ 23.9	-	D-3.8	4	3.6	0.3	0.2	0.15	3	1.8
13 ~ 23.9	24 ~ 49.9	8 ~ 12.9	D-5.2	4.7	4.3	0.4	0.25	0.2	4	2.65
24 ~ 49.9	50 ~ 121.9	13 ~ 23.9	D-6.8	6.2	5.6	0.4	0.3	0.2	5	3.55
50 ~ 121.9	122 ~ 629	24 ~ 49.9	D-10.0	9.2	8.5	0.5	0.35	0.25	7	5.3
122 ~ 629	630 ~ 999	50 ~ 121.9	D-13.0	12.3	10.6	0.6	0.35	0.25	10	7.00
630 ~ 999	1000 ~ 1599	122 ~ 629	D-16	13.6	12	0.7	0.5	0.3	12	8.6
1000 ~ 1599	≥1600	630 ~ 999	D-18.5	16	14.5	0.8	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D-22	19	17	1.0	0.7	0.6	20	12.0
ЕСКЕРТПЕ: 1. Қысқа қысым көрсету үшін> 60MPA үшін гермет түбірінің аймағында H8 / F8 сәйкес толеранттылық және ультра жоғары қысымды тығыздағышқа арналған смактар (0.05) қолданылады. 2. Цилиндр диаметрі> 30 мм, оны жабық ойықтарға орнатуға болады. Біздің компаниямен кеңесіңіз.

RC57 Техникалық сипаттамалары (O-Ring GB1235) (Параметр диапазонындағы кез-келген сипаттамалар)
Диафрагма ауқымы D H9	Диаметрі D H9	Ойық ені Өшпін^+0.2	Мөрдің биіктігі L1	Дөңгелек бұрыштар RЕңбек	Радиалды тазарту_Еңбек		Бөлігі З._мин	O-сақиналық сым диаметрі д_O
Диафрагма ауқымы D H9	Диаметрі D H9	Ойық ені Өшпін^+0.2	Мөрдің биіктігі L1	Дөңгелек бұрыштар RЕңбек	<20МПА	<40МПА	Бөлігі З._мин	O-сақиналық сым диаметрі д_O
8 ~ 27	D-4.6	4.5	4	0.4	0.25	0.15	4	2.4
28 ~ 55	D-6.8	6.2	5.6	0.4	0.25	0.2	5	3.5
56 ~ 169	D-10.8	9.8	8.9	0.5	0.3	0.2	8	5.7
170 ~ 1500	D-16.0	13.6	12	0.7	0.5	0.3	12	8.6
Тапсырыс беру мысалы RC57-80x69.2x9.8-ptfe3-r01
Модель-цилиндр диаметрі X Groove диаметрі X Groove ені PTFE3, R01 Материалдық код
