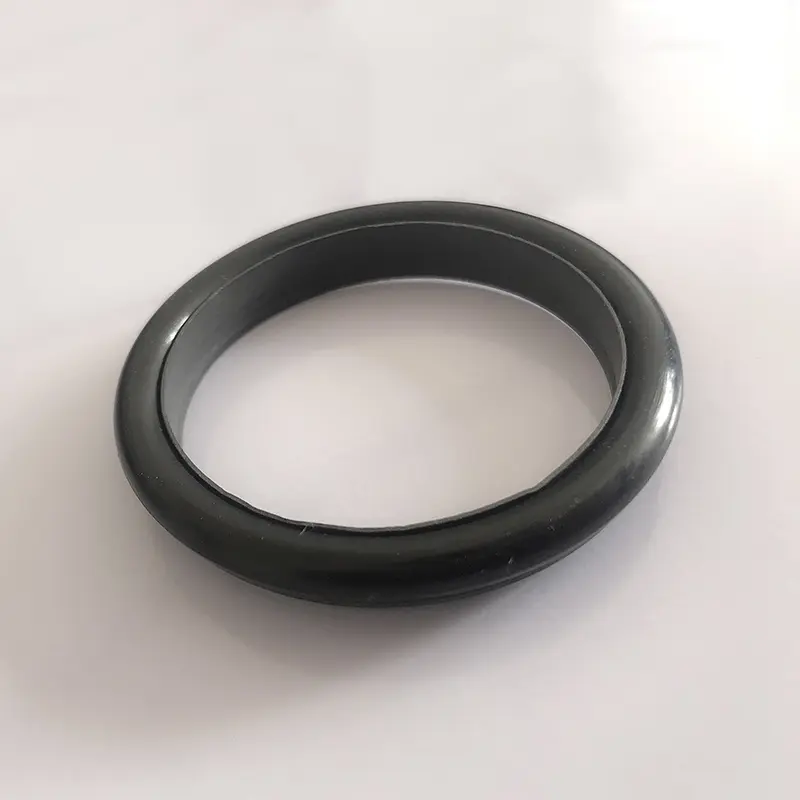

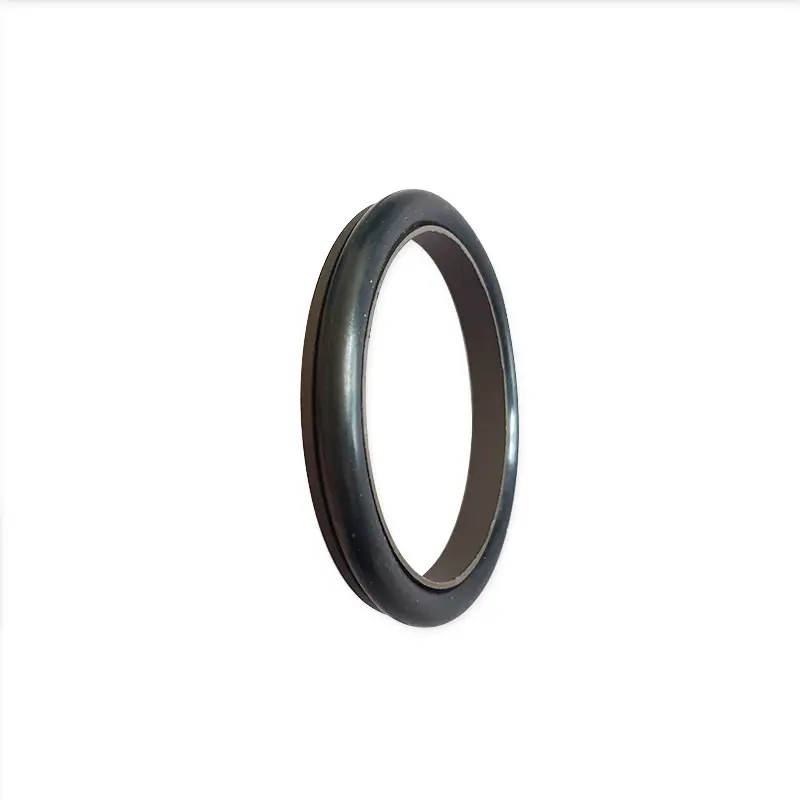

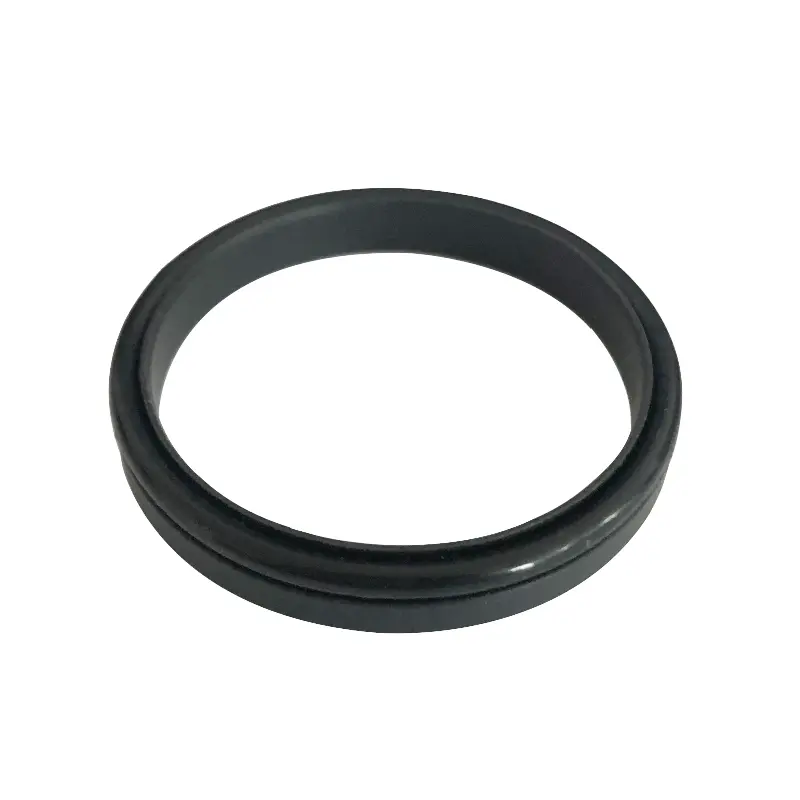

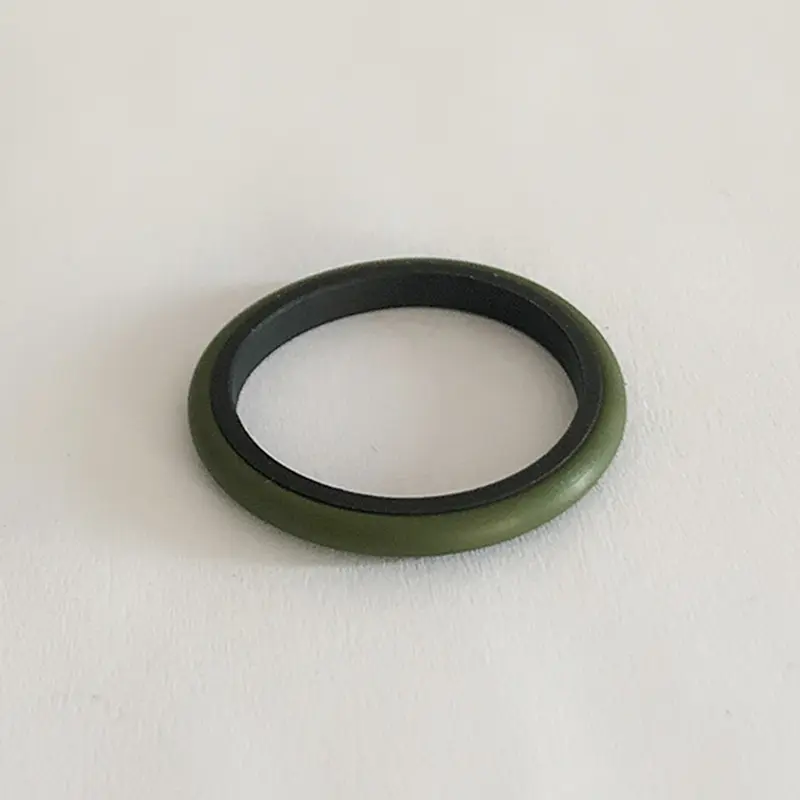

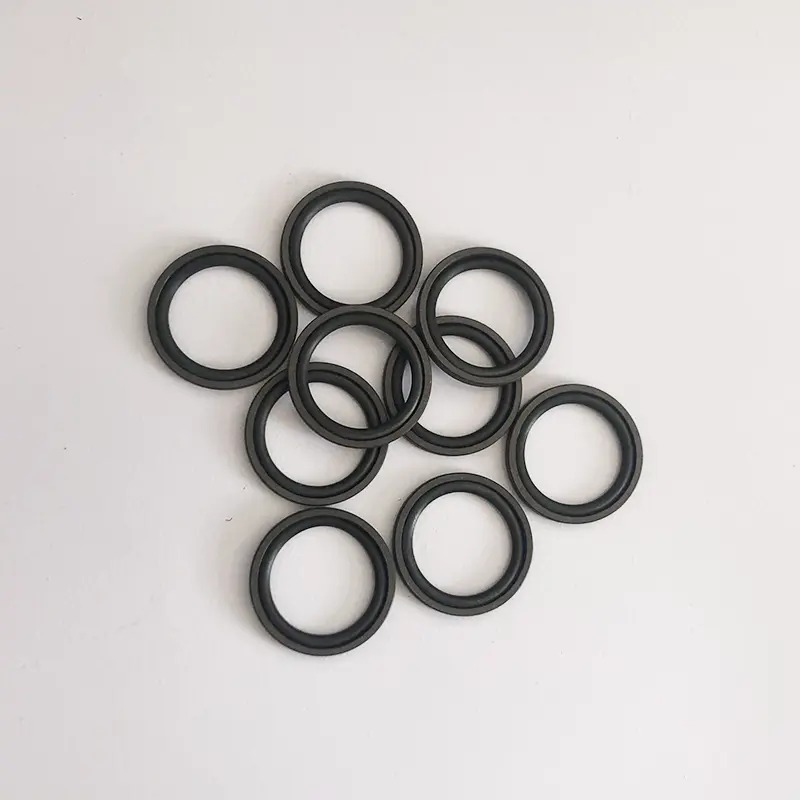

Жоғары қысымды поршеньді өзек

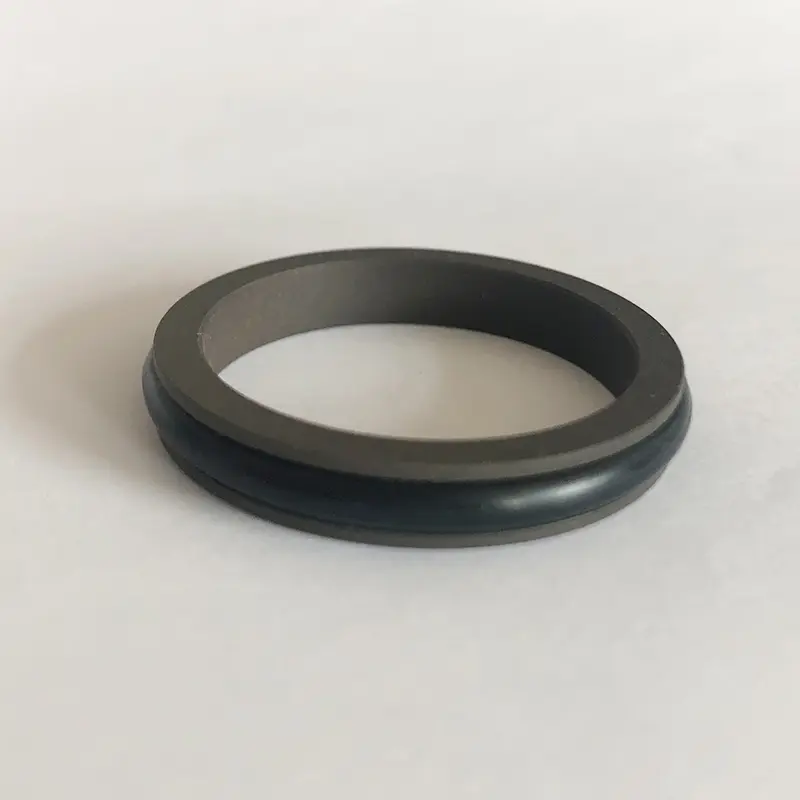

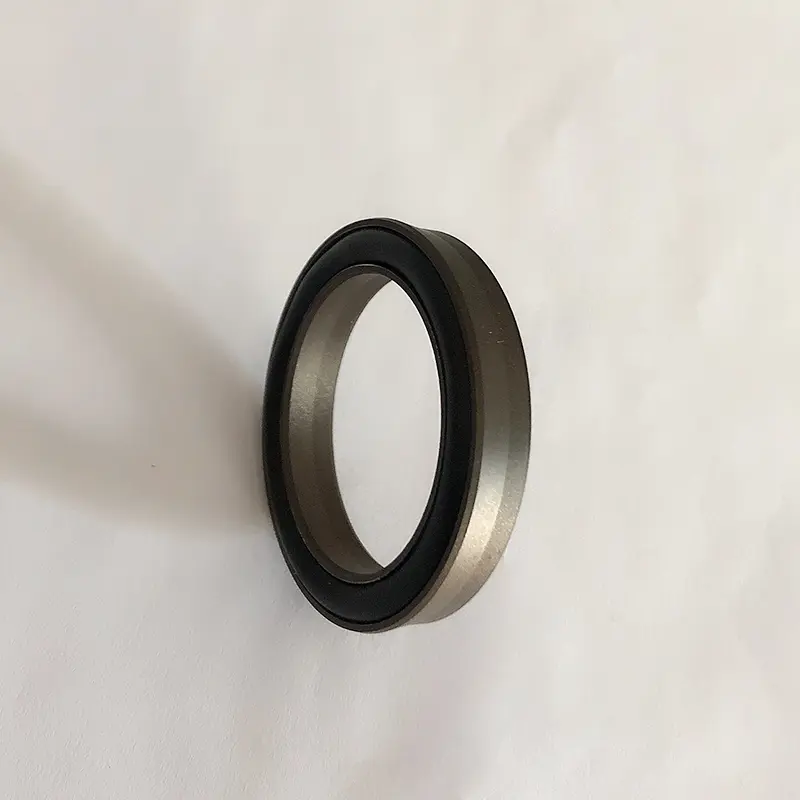

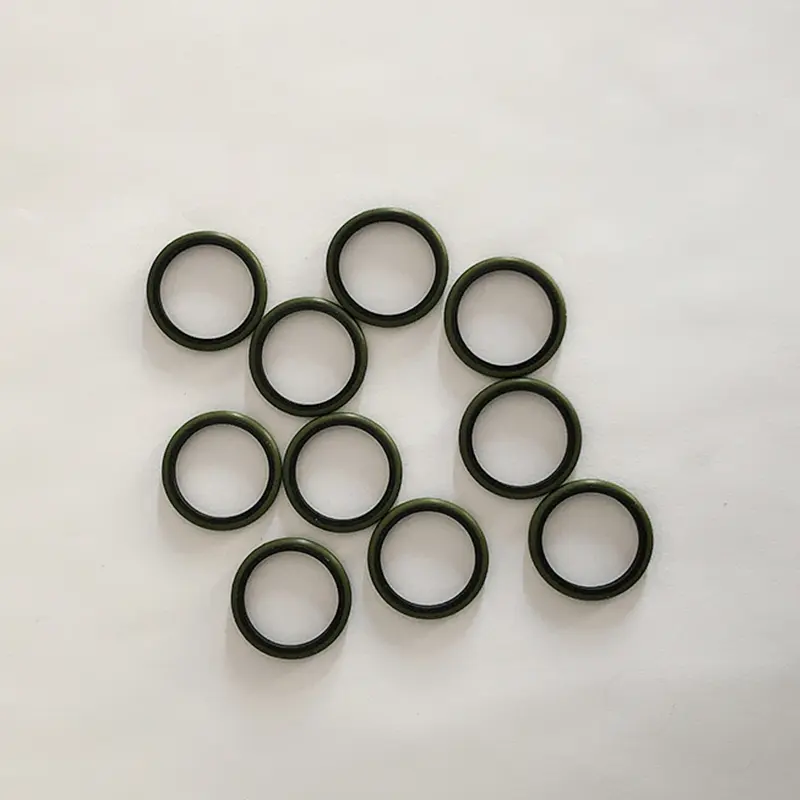

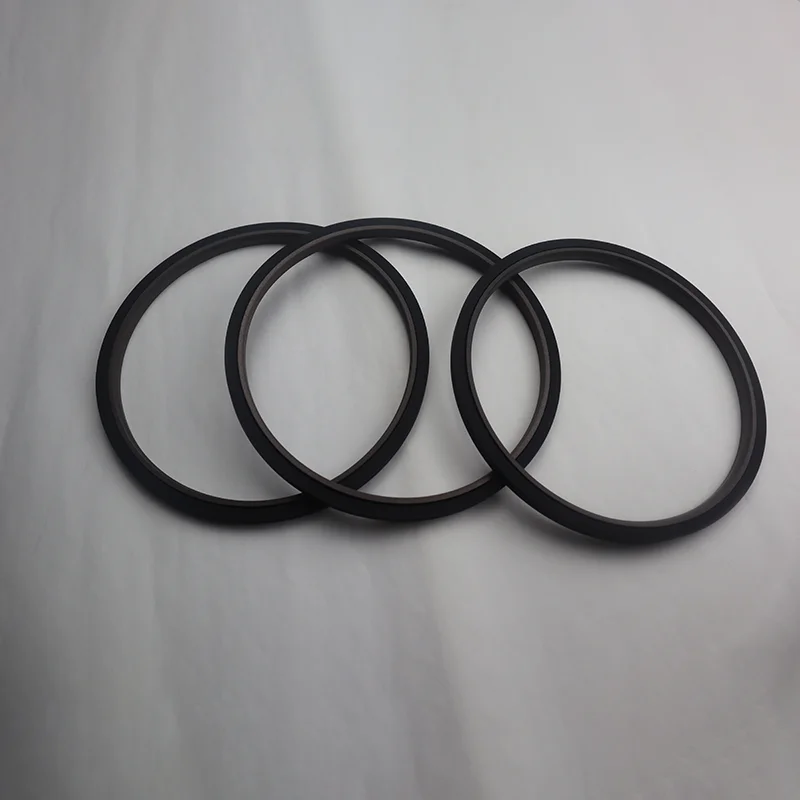

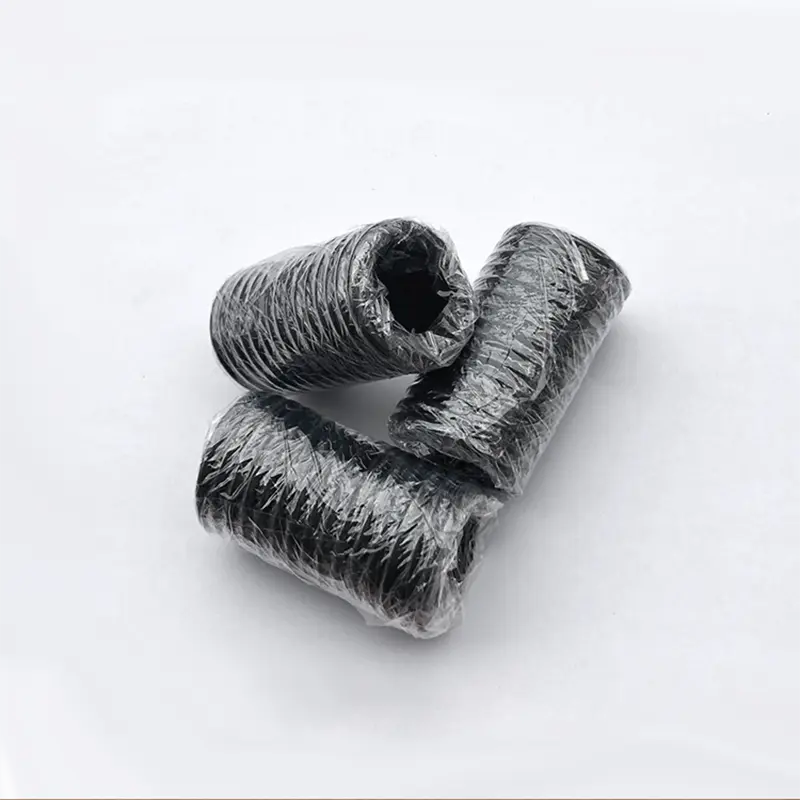

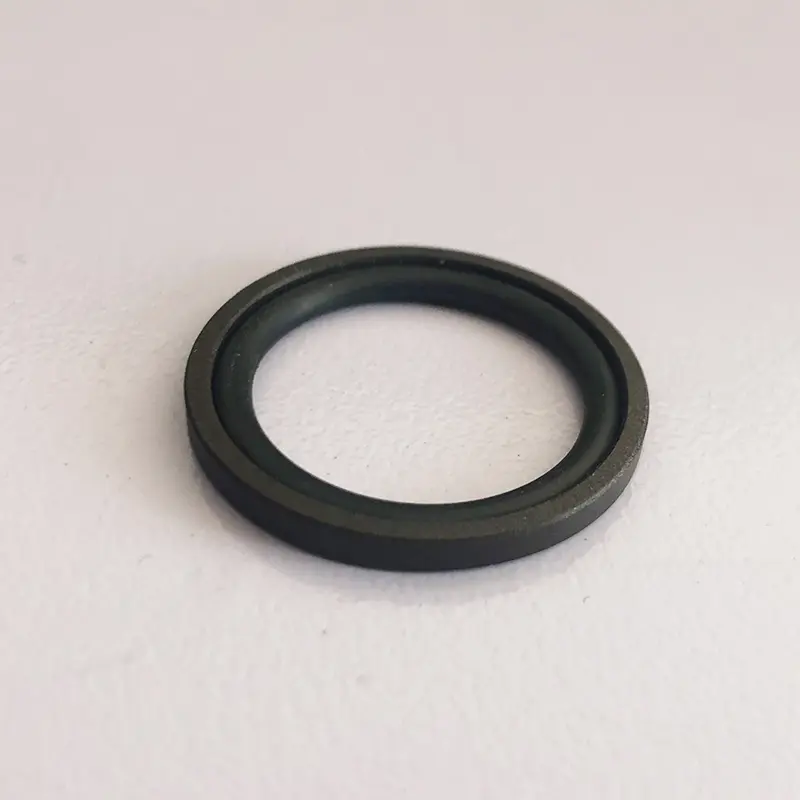

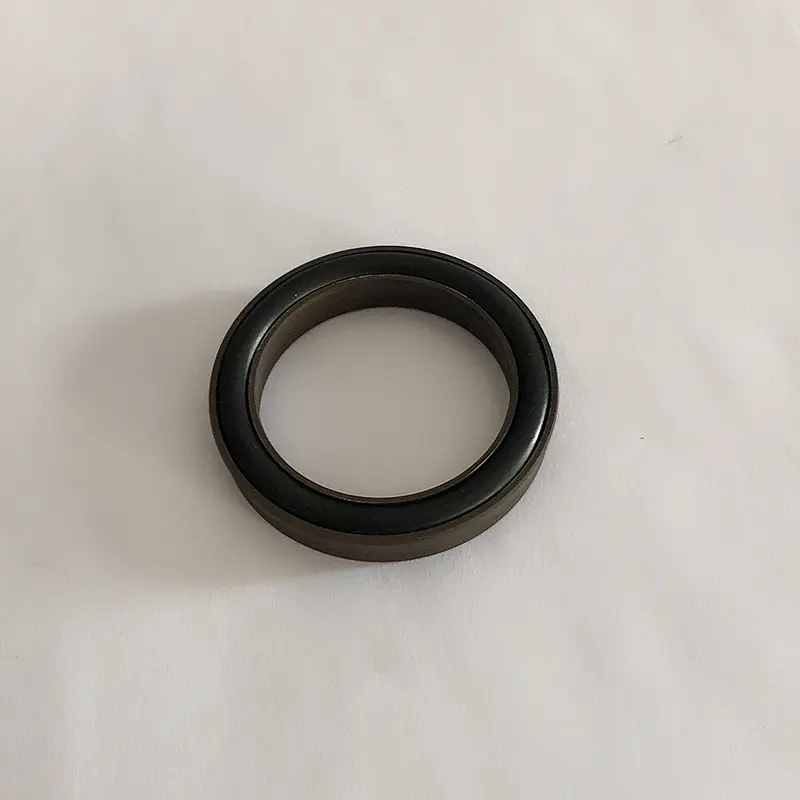

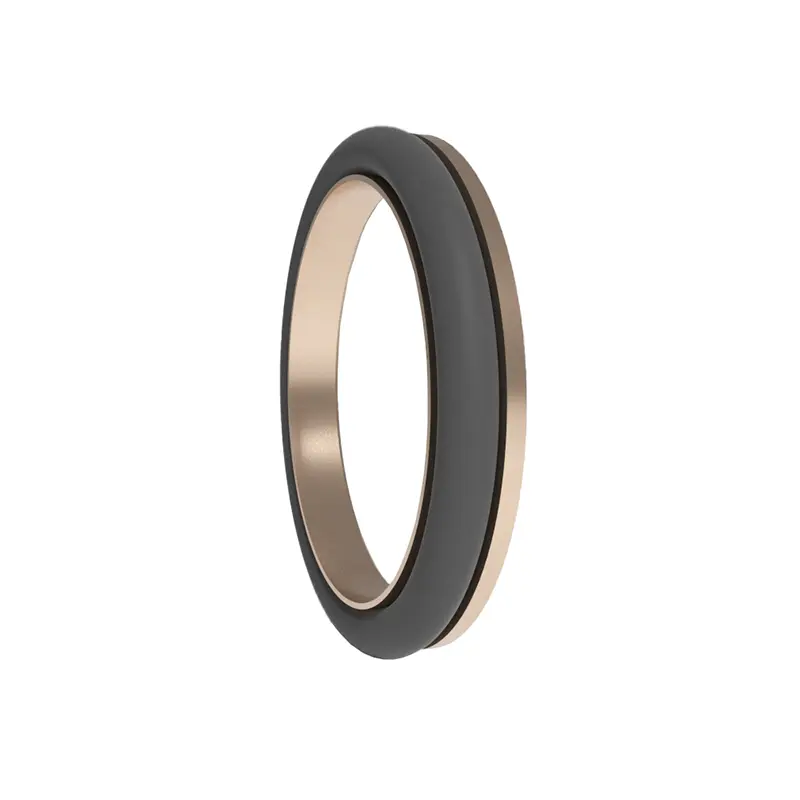

Жоғары қысымды поршеньді өзек тығыздағыштары - бұл рухен итбалықтарының жоғары қысымды герметикалық өнімі. Біз кәсіби мөрмен өндіруші және жеткізуші болып табыламыз. Бұл өнім PTFE герметикалық сақинасы мен O-тәрізді резеңке сақиналардан тұрады, ол гидравликалық өзара әрекеттесуге арналған гидравликалық өңделуге жарамды. Біз сізге өнім туралы ақпарат пен баға ұсыныстарын ұсынуға өте дайынбыз, бізбен хабарласыңыз.

Сұрау жіберу

Өнім Сипаттамасы

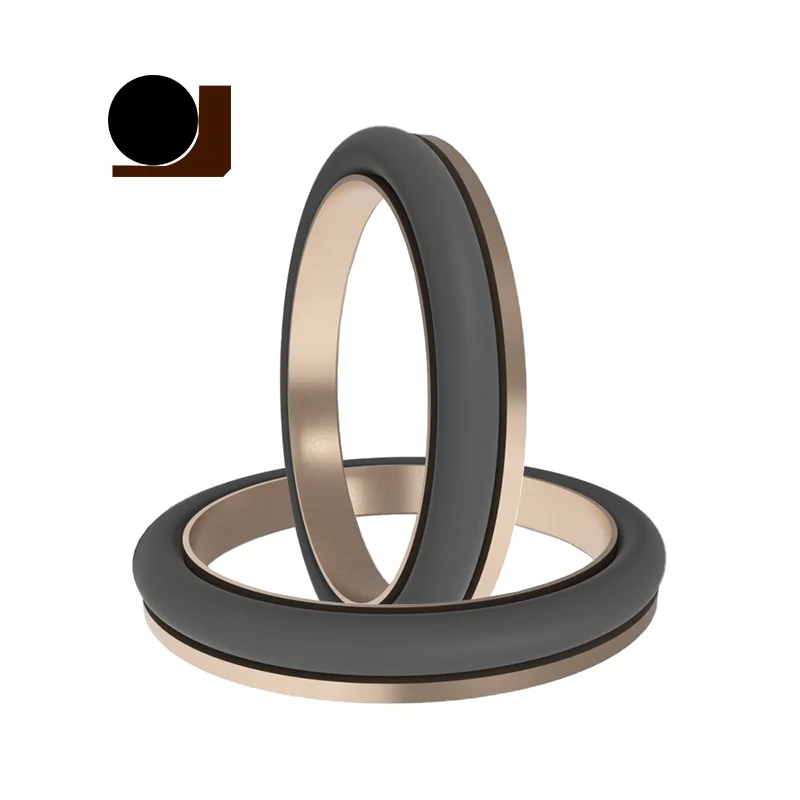

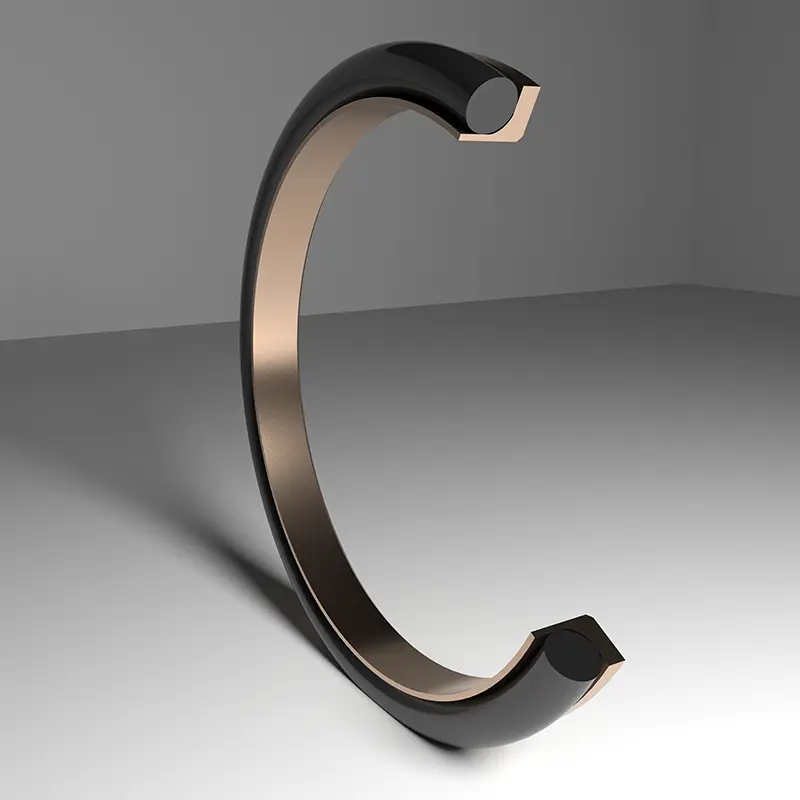

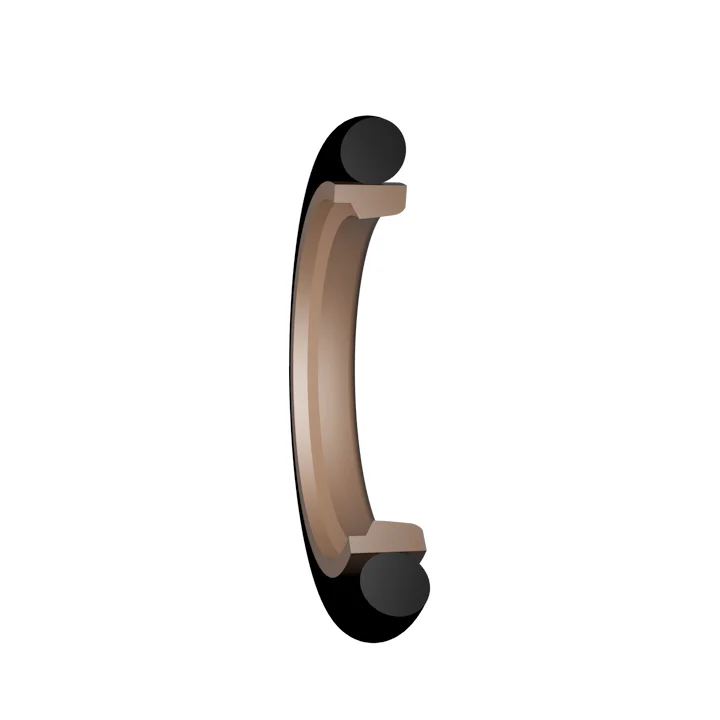

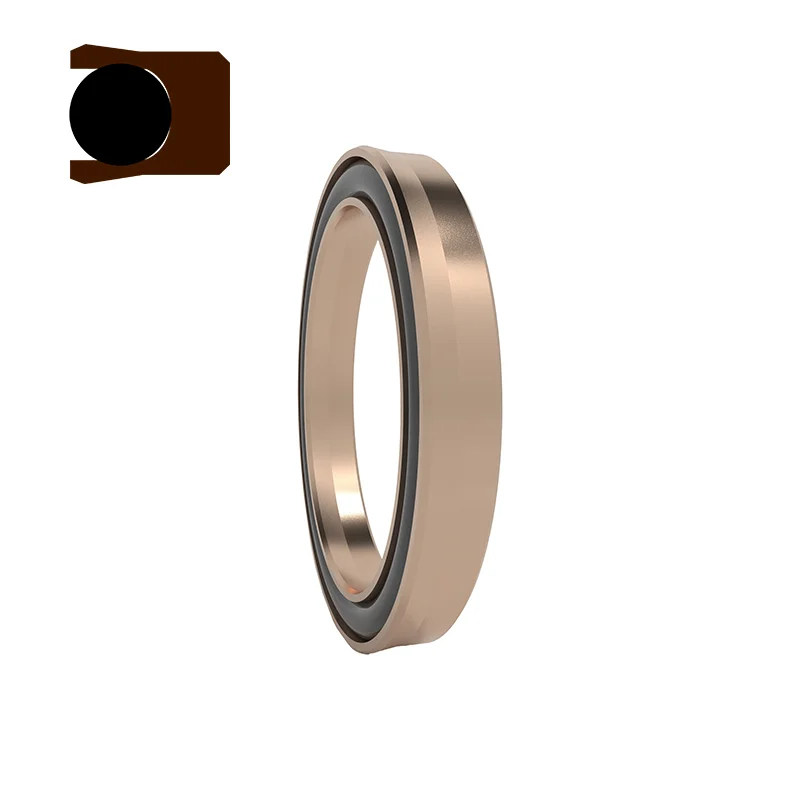

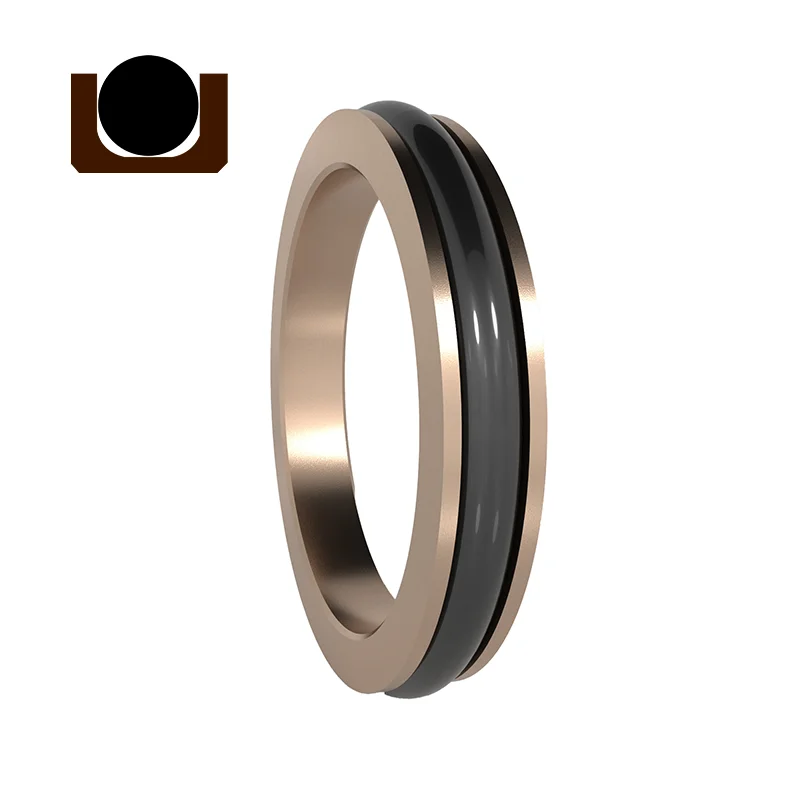

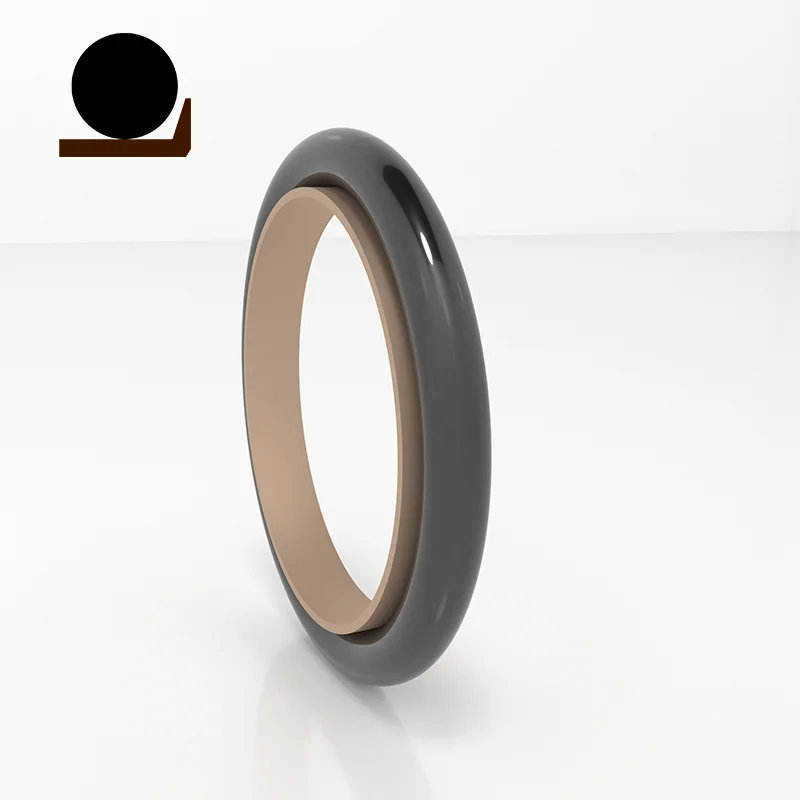

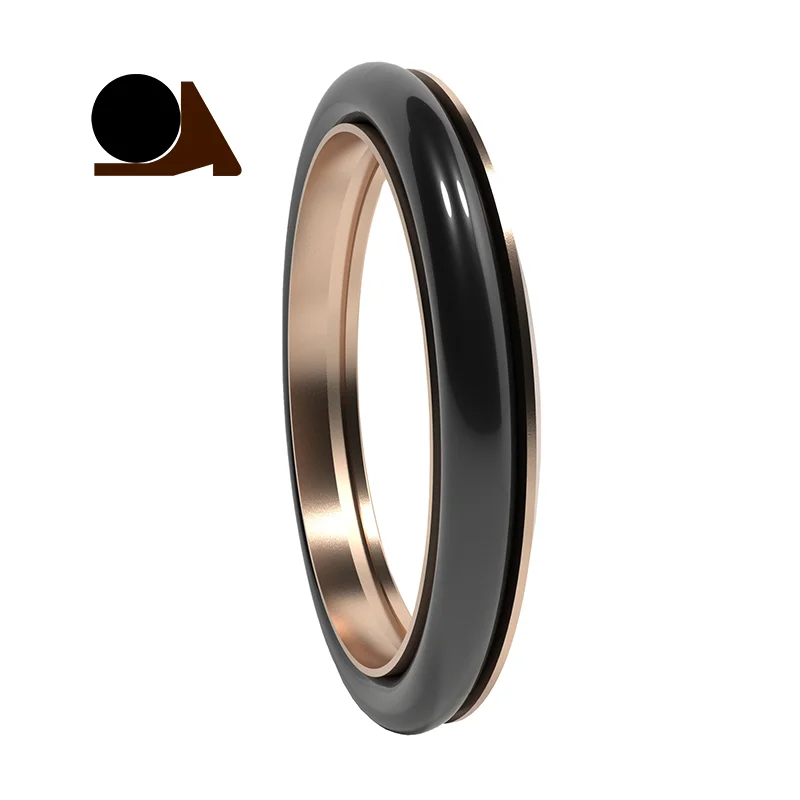

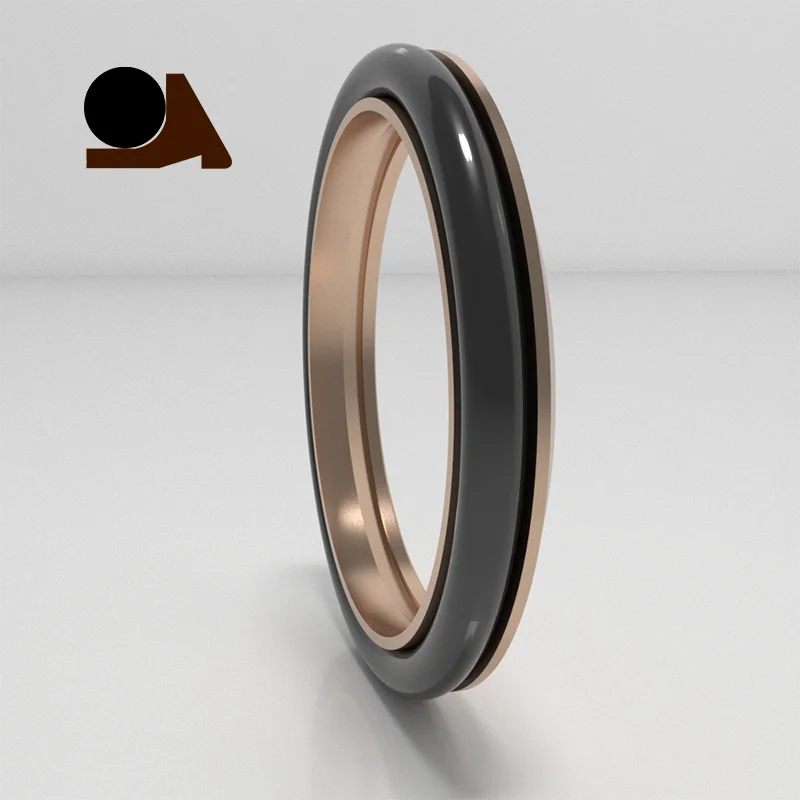

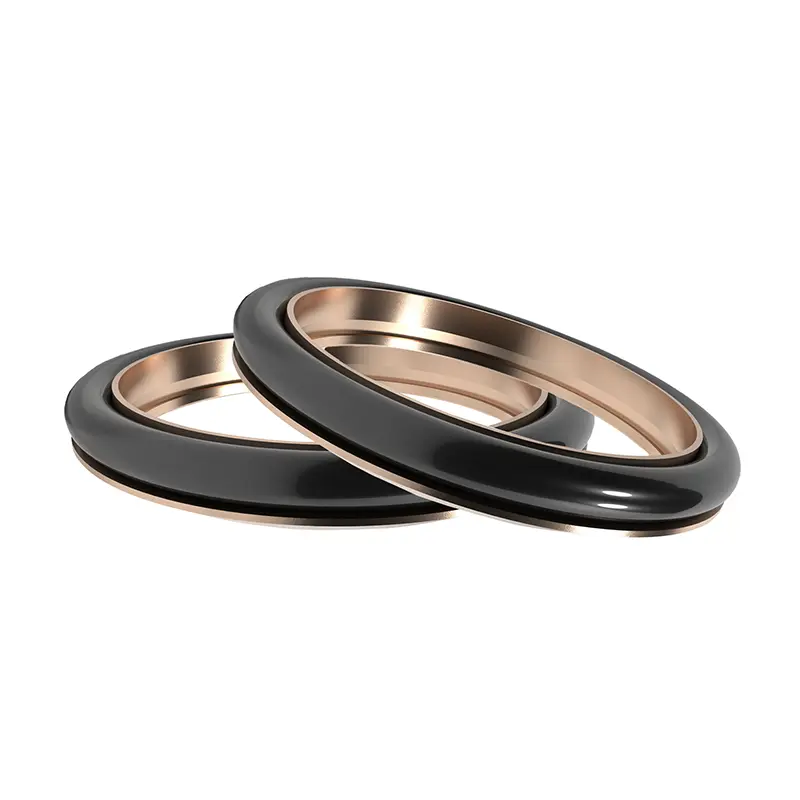

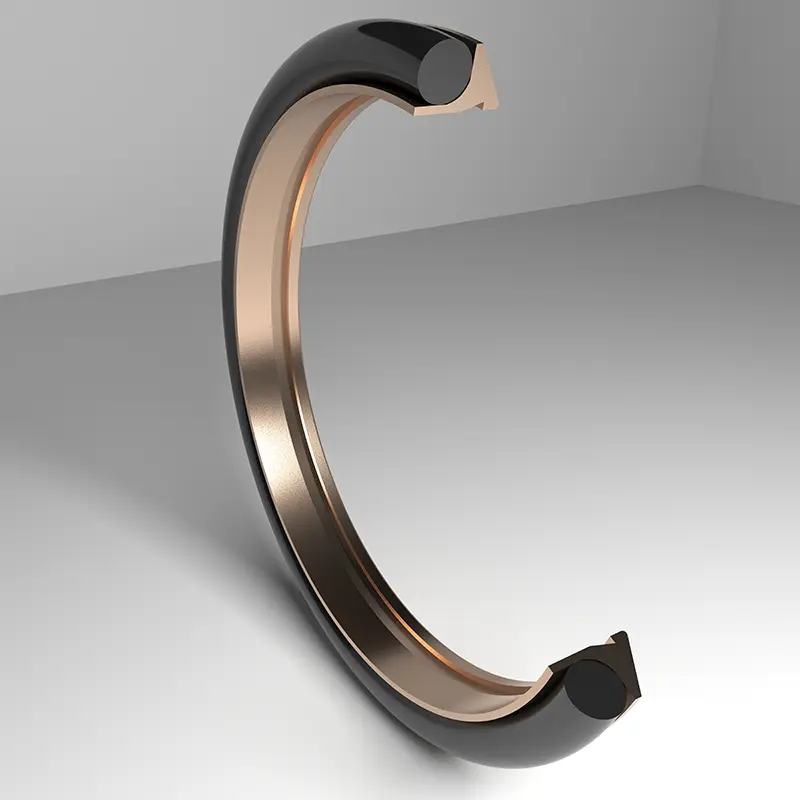

Рухенмен қамтамасыз етілген жоғары қысымды поршеньдер плиталары плейкамен тығыздағыш сақиналар мен o-тәрізді резеңке сақиналардан тұрады, олар гидравликалық өзара әрекеттесудің бір жақты тығыздалуы үшін арнайы пайдаланылады. Олар RC01-RC14 сериясына сәйкес келетін O-сақиналарына сәйкес бөлінеді. Жұмыс істеп тұрған кезде, сақина герметикалық сақинаның тозуын өтеу үшін радиалды күш береді, ал тығыздау сақинасының жұқа ерін дизайны жақсы үйлеседі. Екі жұмыс жақсы герметикалық әсер ету үшін бірге жұмыс істейді.

Біздің жоғары қысымды поршеньді пломбаларымыз инженерлік машиналарда және өндірістік гидравликалық жүйелерде және өндірістік гидравликалық машиналарда, инженерлік техникалардағы экскаваторлар, экскаваторлар және жүк тиегіштерінде, аэроғарлықтағы гидравликалық бөліктерде, аэроғарғышта гидравликалық бөліктерде, аэроғарғышта, қоныс аударатын құралдарда, гидравликалық рульдермен, гидравликалық рульдермен, гидравликалық рульдермен және виндерде гидравликалық рульдермен, гидравликалық рульдермен және жүкті рульде рульдермен және вольшкалармен кеңінен қолданылады. Олар гидравликалық жүйелердің тұрақты жұмысын тиімді қамтамасыз ете алады және ағып кетуден аулақ болады.

Өнімнің ерекшеліктері мен қосымшалары:

Ерекше өзгешеліктері:

3. Төмен үйкеліс, кішкене басталу, тегіс қозғалыс, тегіс қозғалыс, тең динамикалық және статикалық үйкеліс, сойылмайды.

4. Мультипликада ұзақ өмір сүреді, майдысіз майлау үшін жарамды.

5. Шағын құрылымдық кеңістік және оңай орнату және техникалық қызмет көрсету.

Қолданылатын еңбек шарттары:

Жоғары қысымды поршеньді плюс тығыздағыштарының қолданыстағы жұмыс шарттары (лимиттік мәндер бір уақытта көрінбеуі керек)

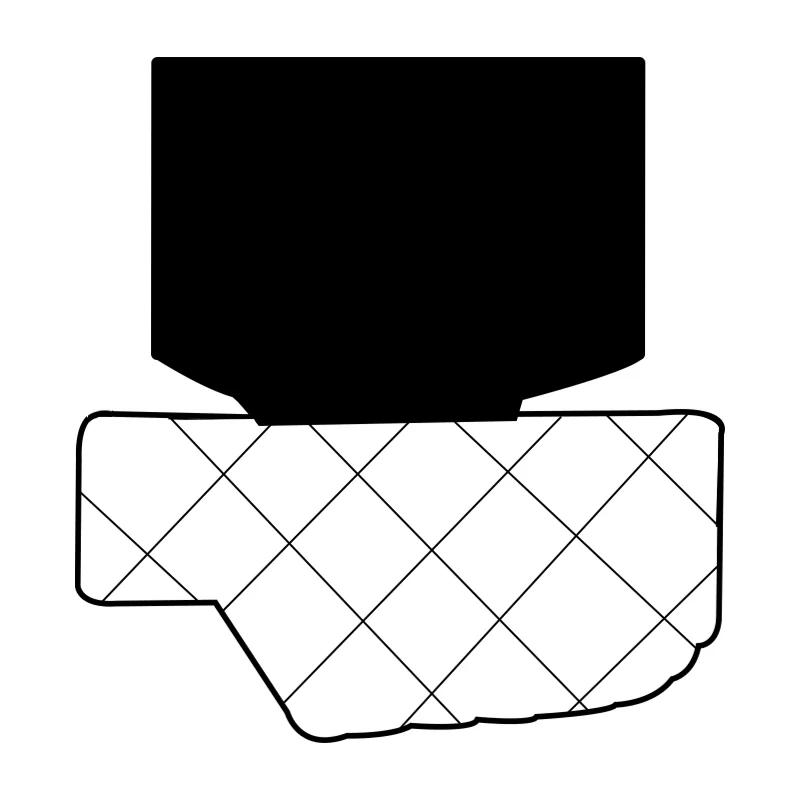

Қырынан бейнелеу	Улгі	Қысым (MPA)	Температура (℃)	Жылдамдық (м / с)	Құралдар
	RC01 / RC02	≤70	-35 ~ + 100 (сәйкестік O-Ring NBR)	≤6	Гидравликалық май, жалынның құлдырауы (HFA / HFB), газ және т.б.
			-20 ~ + 180 (Сәйкес O-сақинасы FKM)
	RC03 / RC04	≤100	-35 ~ + 100 (сәйкестік O-Ring NBR)	≤6	Гидравликалық май, жалынның құлдырауы (HFA / HFB), газ және т.б.
			-20 ~ + 180 (Сәйкес O-сақинасы FKM)
	RC05	≤200	-35 ~ + 100 (сәйкестік O-Ring NBR)	≤6	Минералды гидравликалық май, жалынның құлдырауы (HFA / HFB), су және т.б.
			-20 ~ + 180 (Сәйкес O-сақинасы FKM)
	RC06 / RC07	≤100	-35 ~ + 100 (сәйкестік O-Ring NBR)	≤6	Минералды гидравликалық май, жалынның құлдырауы (HFA / HFB), газ және т.б.
			-20 ~ + 180 (Сәйкес O-сақинасы FKM)
	RC08 / RC09	≤200	-35 ~ + 100 (сәйкестік O-Ring NBR)	≤6	Минералды гидравликалық май, жалынның құлдырауы (HFA / HFB), су және т.б.
			-20 ~ + 180 (Сәйкес O-сақинасы FKM)
	RC10	≤260	-35 ~ + 100 (сәйкестік O-Ring NBR)	≤6	Минералды гидравликалық май, жалынның құлдырауы (HFA / HFB), су және т.б.
			-20 ~ + 180 (Сәйкес O-сақинасы FKM)
	RC11	≤60	-35 ~ + 100 (сәйкестік O-Ring NBR)	≤6	Минералды гидравликалық май, жалынның құлдырауы (HFA / HFB), су және т.б.
			-20 ~ + 180 (Сәйкес O-сақинасы FKM)
	RC11-b	≤60	-35 ~ + 100 (сәйкестік O-Ring NBR)	≤6	Минералды гидравликалық май, жалынның құлдырауы (HFA / HFB), су және т.б.
			-20 ~ + 180 (Сәйкес O-сақинасы FKM)
	RC12	≤60	-35 ~ + 100 (сәйкестік O-Ring NBR)	≤6	Минералды гидравликалық май, жалынның құлдырауы (HFA / HFB), су және т.б.
			-20 ~ + 180 (Сәйкес O-сақинасы FKM)
	RC13	≤20	-35 ~ + 100 (сәйкестік O-Ring NBR)	≤6	Минералды гидравликалық май, жалынның құлдырауы (HFA / HFB), газ және т.б.
			-20 ~ + 180 (Сәйкес O-сақинасы FKM)
	RC14	≤20	-35 ~ + 100 (сәйкестік O-Ring NBR)	≤6	Минералды гидравликалық май, жалынның құлдырауы (HFA / HFB), газ және т.б.
			-20 ~ + 180 (Сәйкес O-сақинасы FKM)

Материалды таңдау:

2. сақиналық материалдар: PTFE1, PTFE2, PTFE3, PTFE3, PTFE4, PU және т.б.

Тапсырыс беру мысалы: (тек кейбір модельдер көрсетілген, нақты тапсырыс үлгілері үшін бізге хабарласыңыз)

RC01-80x89.6x7.8-ptfe3-r01 тапсырыс үлгісінің моделі

Model-Rod диаметрі X Groove диаметрі X Groove ені

RC03-80x8x10-ptfe3-r01 тапсырыс үлгісінің моделі
Model-Rod диаметрі X Groove диаметрі X groove x ptfe3-модификацияланған PTFE Материал коды R01-O-RIN RUND Материал коды

RC06-80x89.9x9.2-ptfe3-r01 тапсырыс үлгісінің моделі
Model-Rod диаметрі X Groove диаметрі X Groove ені

RC08-80x90.2x11.2-ptfe3-r01 тапсырыс үлгісі

Ерекшеліктер:

(Тек кейбір модельдер көрсетілген, нақты тапсырыс үлгілері үшін бізге хабарласыңыз)

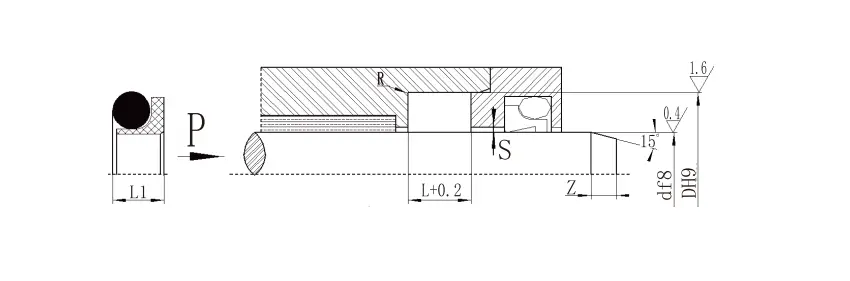

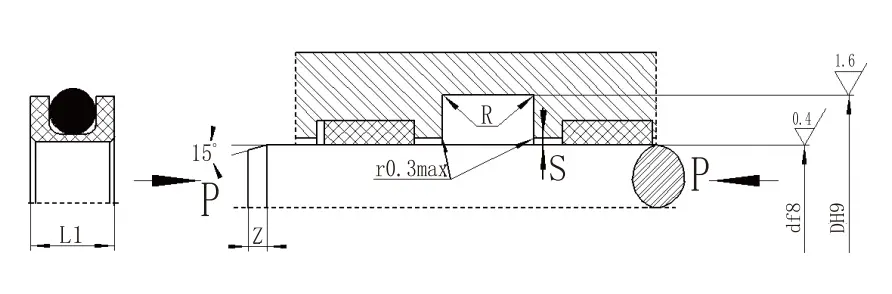

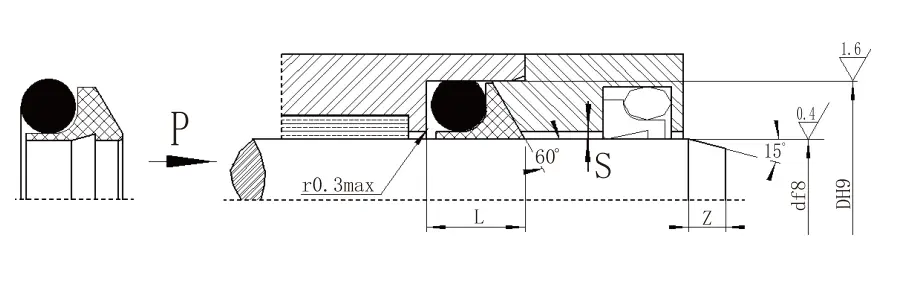

4.1 RC01 техникалық сипаттамалары (техникалық сипаттама кестесіндегі кез-келген мөлшердегі өнімдерді шығаруға болады)
DF8 Стандартты түрі RC01	DF8 Жеңіл жүк RC01-Q	DF8 Ауыр жүктеме RC01-Z	D H9	L⁺⁰^.²	L1	RЕңбек	S_Еңбек		Z_мин	d₀
DF8 Стандартты түрі RC01	DF8 Жеңіл жүк RC01-Q	DF8 Ауыр жүктеме RC01-Z	D H9	L⁺⁰^.²	L1	RЕңбек	<20МПА	<40МПА	Z_мин	d₀
-	5 ~ 17.9	-	D + 3.5	3.2	2.8	0.3	0.2	0.15	3	1.8
5 ~ 17.9	18 ~ 39.9	-	D + 5.0	4.2	3.8	0.4	0.25	0.15	4	2.65
18 ~ 39.9	40 ~ 108.9	5 ~ 17.9	D + 6.6	5.2	4.7	0.4	0.25	0.2	5	3.55
40 ~ 108.9	109 ~ 629	18 ~ 39.9	D + 9.6	7.8	7	0.5	0.3	0.2	7	5.3
109 ~ 629	630 ~ 999	40 ~ 108.9	D + 12.5	9.8	8.8	0.6	0.35	0.25	10	7.00
630 ~ 999	1000 ~ 1599	109 ~ 629	D + 15.2	11.6	10.6	0.7	0.5	0.3	12	8.6
1000 ~ 1599	≥1600	630 ~ 999	D + 17.8	14.8	13.5	0.8	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D + 21.2	17.8	16.3	1	0.7	0.6	20	12.0
Ескерту: 1. ≤30mm үшін ашық ойықты пайдалану ұсынылады.
2. Интегралды (жабық) ойық тығыздағыштарын орнату үшін біздің компанияның Орнату нұсқаулығынан қараңыз. 3. Қысым үшін> 40МПА үшін пломбаның түбірлік аймағы H8 / F8 төзімділікті қолданады.

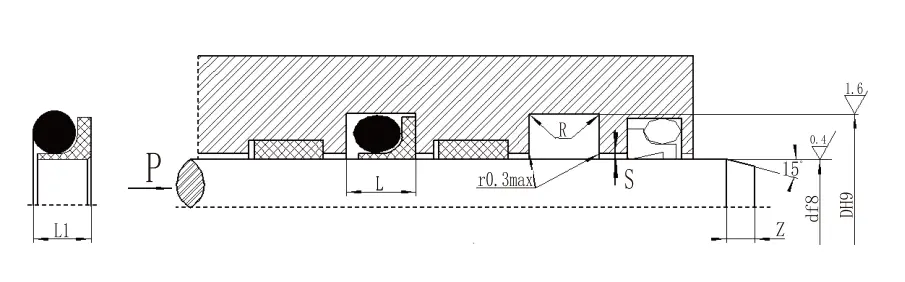

4.1 RC03 Specification параметрі кестесі (техникалық сипаттама кестесіндегі барлық өлшемдер шығарылуы мүмкін)
D F8	D H9	L^+0.2	Шымма		Z_мин	d₀
D F8	D H9	L^+0.2	<40МПА	<60MPA	Z_мин	d₀
5 ~ 17	D + 4.7	5.2	0.25	0.15	4	2.65
18 ~ 39	D + 6.2	6.6	0.25	0.2	5	3.55
40 ~ 108	D + 9.0	10	0.3	0.2	7	5.3
109 ~ 670	D + 12.0	13.2	0.35	0.25	10	7
671 ~ 999	D + 14.6	15.8	0.5	0.3	12	8.6
1000 ~ 1600	D + 18	17.4	0.6	0.4	15	10
> 1600	D + 21.2	22	0.7	0.6	20	12
Ескерту: 1. Қысым үшін> 60MPA үшін, Ыдыс-аяқ түбір аймағы үшін H8 / F8 төзімділігі және ультра жоғары қысымды тығыздағыш ксома <0,05 қолданылады.
2. Жабық ойылып, біздің компаниямен байланысыңыз.

4.1 RC06 техникалық сипаттамалары (техникалық сипаттама кестесіндегі кез-келген мөлшердегі өнімдерді шығаруға болады)
D F8 Стандартты түрі RC06	D F8 Жеңіл жүк RC06-Q	D F8 Ауыр жүктеме RC06-Z	D H9	L⁺⁰^.²	L1	RЕңбек	S_Еңбек		Z_мин	d₀
D F8 Стандартты түрі RC06	D F8 Жеңіл жүк RC06-Q	D F8 Ауыр жүктеме RC06-Z	D H9	L⁺⁰^.²	L1	RЕңбек	<20МПА	<40МПА	Z_мин	d₀
-	4 ~ 17.9	-	D + 3.6	4	3.6	0.3	0.2	0.15	3	1.8
4 ~ 17.9	18 ~ 39.9	-	D + 5.0	5	4.6	0.4	0.25	0.15	4	2.65
18 ~ 39.9	40 ~ 106.9	4 ~ 17.9	D + 6.6	6.2	5.6	0.4	0.25	0.2	5	3.55
40 ~ 106.9	107 ~ 630.9	18 ~ 39.9	D + 9.9	9.2	8.5	0.5	0.3	0.2	7	5.30
107 ~ 630.9	631 ~ 999	40 ~ 106.9	D + 13.0	12.3	10.6	0.6	0.35	0.25	10	7.00
631 ~ 999	1000 ~ 1600	107 ~ 630.9	D + 15.2	13.6	12	0.7	0.5	0.3	12	8.6
1000 ~ 1600	≥1600	631 ~ 999	D + 18.5	16	14.5	0.8	0.6	0.4	15	10
≥1600	-	1000 ~ 1600	D + 22	19	17	1	0.7	0.6	20	12.0
Ескерту: 1. Білік диаметрі үшін ≤70mm үшін ашық ойықты пайдалану ұсынылады. Интегралды (жабық) ойық тығыздағыштарын орнату үшін орнату нұсқаулығынан қараңыз.
2. Қысым үшін> 40МПА үшін пломбаның түбірлік аймағы H8 / F8 төзімділігін пайдаланады.

4.1 RC08 Техникалық сипаттамалары (техникалық сипаттама кестесіндегі кез-келген мөлшердегі өнімдерді шығаруға болады)
DF8 RC08 стандартты түрі	DF8 RC08-Q шамы	DF8 RC08-Z ауыр жүктеме	Диаметрі D H9	Ойық ені L + 0.2	L1 биіктігі	RMax дөңгелек бұрыштары	Радиалды тазарту_Еңбек		Бөлігі Z_мин	O-сақиналық сымдар диамет д₀
DF8 RC08 стандартты түрі	DF8 RC08-Q шамы	DF8 RC08-Z ауыр жүктеме	Диаметрі D H9	Ойық ені L + 0.2	L1 биіктігі	RMax дөңгелек бұрыштары	<20МПА	<60MPA	Бөлігі Z_мин	O-сақиналық сымдар диамет д₀
-	5 ~ 17.9	-	D + 3.6	4.7	4.2	0.3	0.2	0.15	3	1.8
5 ~ 17.9	18 ~ 39.9	-	D + 5.2	6.1	5.5	0.4	0.25	0.15	4	2.65
18 ~ 39.9	40 ~ 108.9	5 ~ 17.9	D + 6.8	8	7	0.4	0.25	0.2	5	3.55
40 ~ 108.9	109 ~ 629	18 ~ 39.9	D + 10.2	11.2	10	0.5	0.3	0.2	7	5.30
109 ~ 629	630 ~ 999	40 ~ 108.9	D + 13.4	14.2	12.7	0.6	0.35	0.25	10	7.00
630 ~ 999	1000 ~ 1599	109 ~ 629	D + 16.0	16.2	14.5	0.7	0.5	0.3	12	8.6
1000 ~ 159	≥1600	630 ~ 999	D + 18.8	18.6	16.8	0.8	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D + 22.8	21.8	19.8	1.0	0.7	0.6	20	12.0
Ескерту: 1. Жабық ойық қажет болған кезде біздің компаниямен кеңесіңіз.
2. Қысым> 60MPA, RUNTE H8 / F8 тамырына сәйкес толеранттылық, ультра жоғары қысымды тығыздағыш jecably <0.05.

High Pressure Piston Rod Seals
