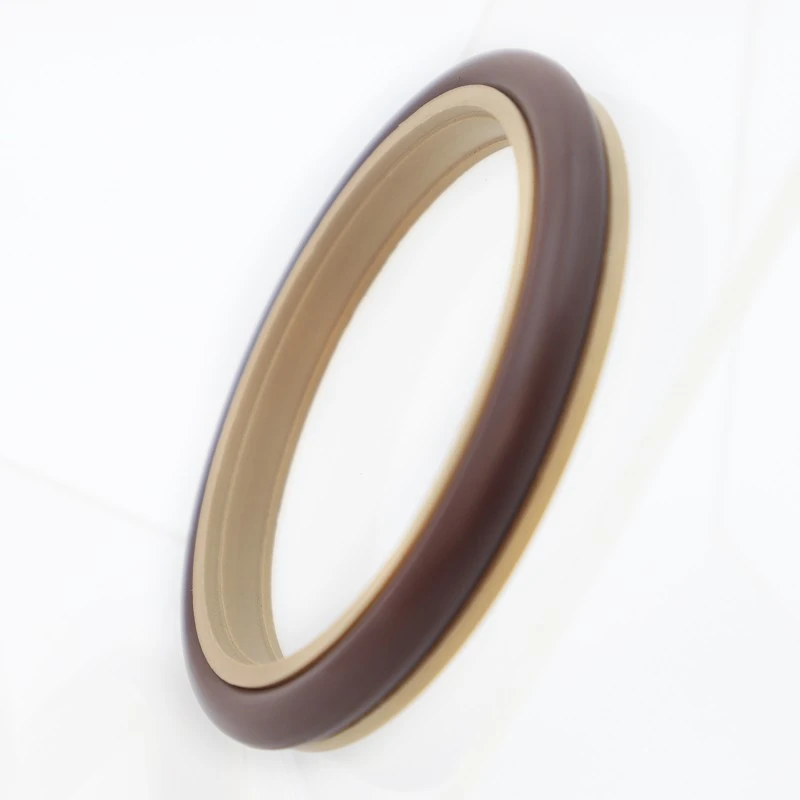

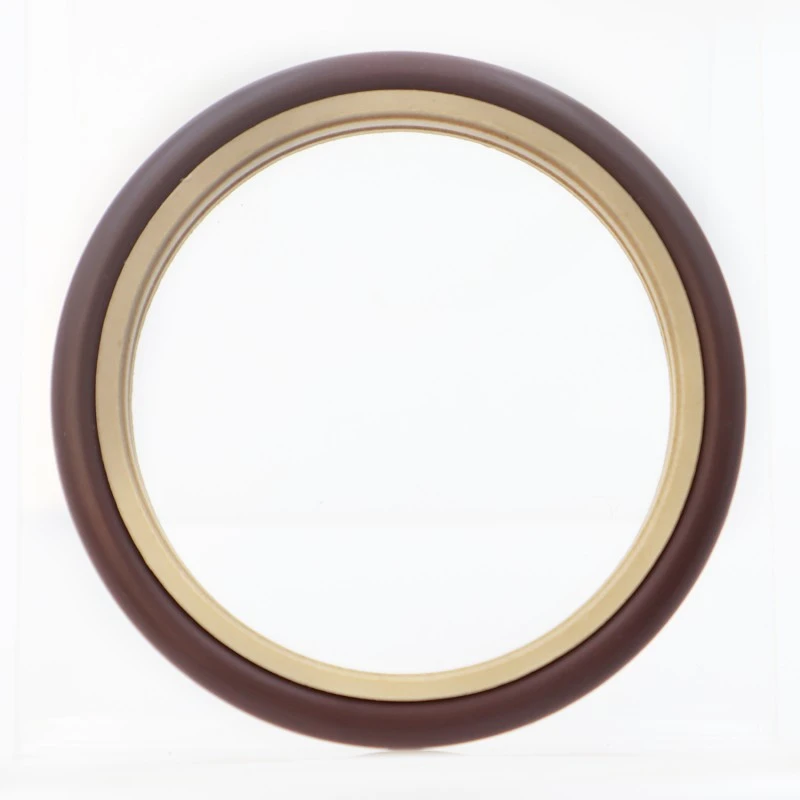

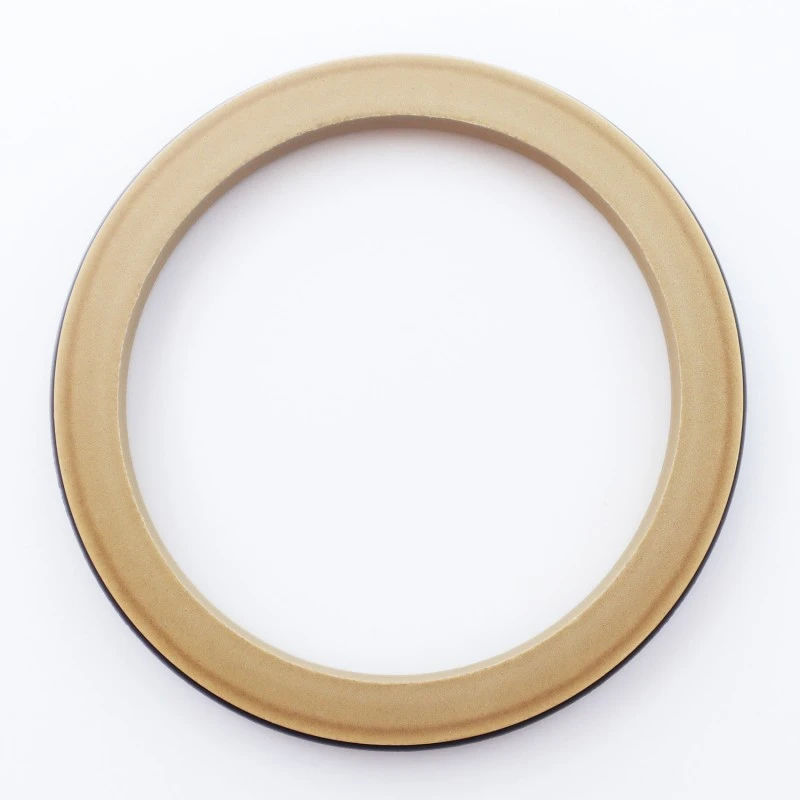

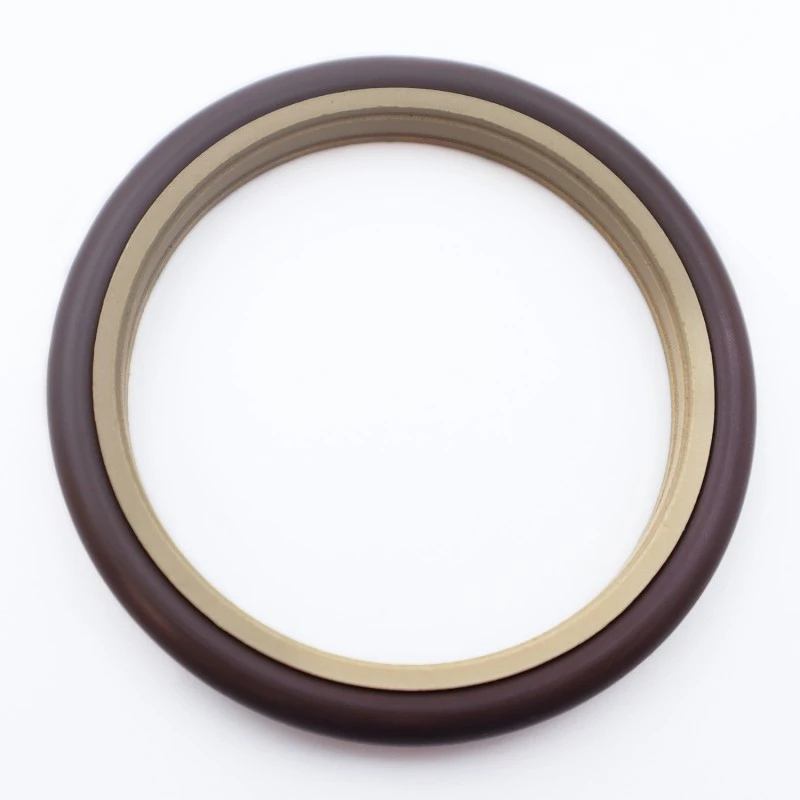

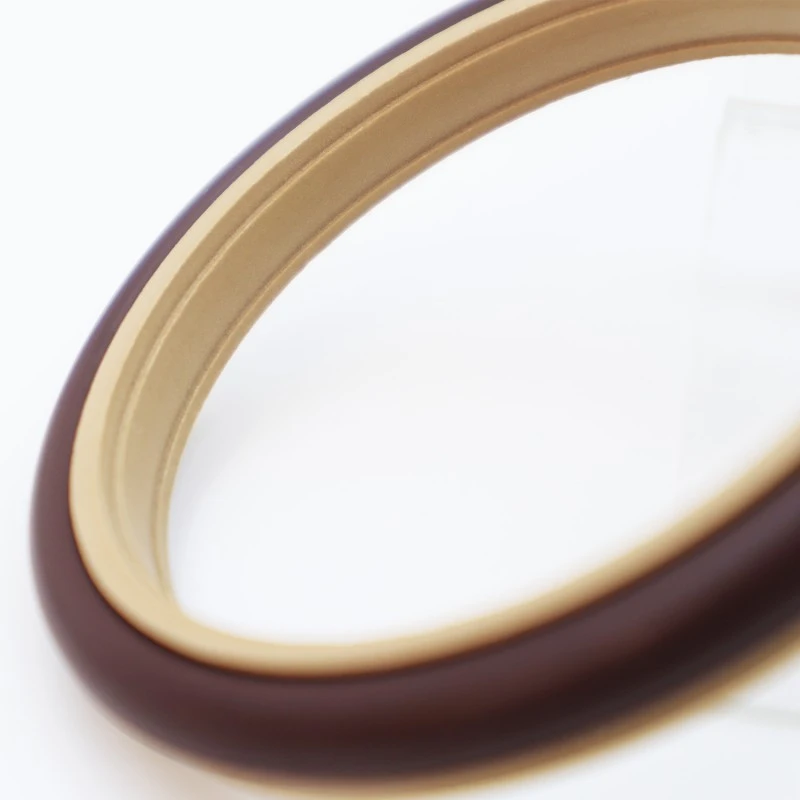

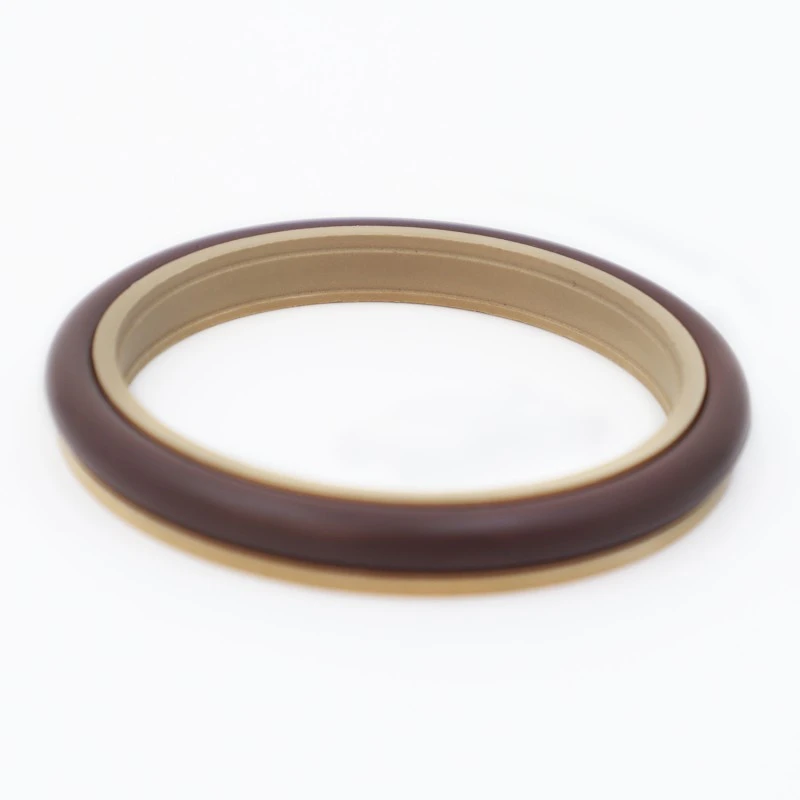

Ruichen RC2051-B (стандартты түрі) және RC2051-G (жоғары жылдамдық түрі) нұсқаларында қол жетімді айналмалы біліктерге арналған лабиринт типті құрама тығыздағышты шығарады. RC2051 ерінінің бірегей дизайны пневматикалық поршеньді немесе айналмалы тығыздау үшін пайдаланылғанның өзінде тамаша тығыздау өнімділігін және өте төмен үйкеліске төзімділігін қамтамасыз етеді.
|
Қысым/МПа |
Температура / °C |
Анықтамалық Pv мәні /Mpa.m/s |
Анықтамалық жылдамдық /м/с |
Орташа |
|
≤70 (стандартты үлгі) |
-35~+100 (NBR сақинасы) |
≤10 |
＜2 |
Гидравликалық май, эмульсия, су, газ және т.б. |
|
≤30 (жоғары жылдамдықты үлгі) |
-20~+200 (О-сақина FKM) |
＜6 |
Материалды таңдау
1. Қол жетімді тығыздағыш сақиналары: R01 нитрил бутадиенді резеңке (NBR), R02 фторкаучук (FKM) және т.б.
2. Тығыздағыш сақина материалы: Стандартты материал PTFE4, басқа қосымша материалдарға PTFE1, PTFE2, PTFE3 және PTFE5 кіреді.
Ruichen сізге өнімдерді ғана емес, сонымен қатар өнімдерден технологияға дейін кәсіби қолдаудың толық спектрін қамтамасыз ете алады. Кәсіби таңдау бойынша кеңестер, сәтсіздіктерді талдау және техникалық сұрақ-жауап - бұл біз сізге бере алатын нәрселер. Тығыздау мәселелеріне тап болсаңыз, металлографиялық талдау, спектрлік талдау және басқа әдістер арқылы ақаулықтың негізгі себебін табуға көмектесетін техникалық ресурстарды жылдам ұйымдастырамыз. Біздің көмегіміз мұнымен тоқтап қалмайды, сонымен қатар сізге тиімді жақсарту бағдарламаларын ұсынады.
Тапсырыс беру мысалы
Тапсырыс үлгісі: RC2051—80x91,7x7,6—PTFE3—R01
Үлгі: dxDxL-
Материал коды:

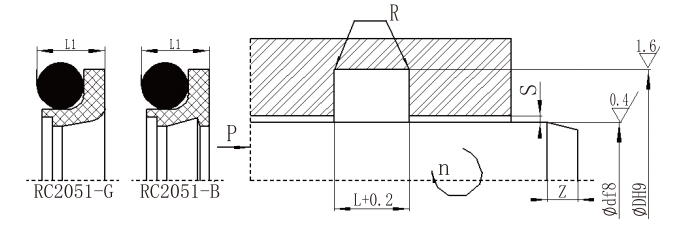

Техникалық сипаттамалар мен параметрлер кестесі (параметрлер ауқымындағы кез келген спецификация бар)
|
d f8 Стандартты түрі RC2051 |
d f8 Жеңіл жүк түрі RC2051-Q |
d f8 Ауыр жүк түрі RC2051-Z |
DH9 |
L+⁰.2 |
LI |
Rmax |
Sm |
Знин |
істеу |
||
|
<10МПа |
<20МПа |
<40МПа |
|||||||||
|
. |
5~15,9 |
-- |
d+4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~15,9 |
16~38,9 |
--- |
d+6.3 |
4.0 |
3.7 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
39~107,9 |
5~15,9 |
d+8.2 |
5.2 |
4.7 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
108~670,9 |
16~38,9 |
d+11,7 |
7.6 |
7.1 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
671～999 |
39~107,9 |
d+15,5 |
9.6 |
8.9 |
0.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
671～999 |
1000-1599 |
108~670,9 |
d+19.4 |
12.1 |
11.3 |
0.7 |
0.7 |
0.5 |
0.3 |
12 |
8.60 |
|
1000-1599 |
≥1600 |
671～999 |
d+22 |
14.8 |
13.5 |
0.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000-1599 |
d+26 |
17.8 |
16.3 |
1.0 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Ескертпе: 1. Білік диаметрі ≤ 30мм үшін ашық ойықтар ұсынылады.
2. Айналмалы біліктің бетінің қаттылығы HRC > 58 болуы керек.
