Жоғары қысымды тығыздағыштарға маманданған өндіруші ретінде Ruichen Sealing «Аяқ түріндегі аралас тығыздағышты» ұсынады. Тығыздағыш сақина тамаша динамикалық компенсация мүмкіндіктерін қамтамасыз ететін жұқа ерін құрылымымен ерекшеленеді. Оның табан тәрізді бірегей тығыздағыш беті — сына тәрізді ойығы бар — ластануға төзімділікті арттырады және үйкелісті азайтады; бұл арнайы дизайн қысымға төзімділікті айтарлықтай арттырады, бұл оны жоғары қысымды және ультра жоғары қысымды қолдану үшін қолайлы етеді. Ескертпе: Бұл тығыздағыш жабық ойықтарға орнатуға жарамайды.
Біз инженерлік жабдықты сатып алушылардан іріктеу және жаппай тапсырыстар туралы сұрауларды құптаймыз.

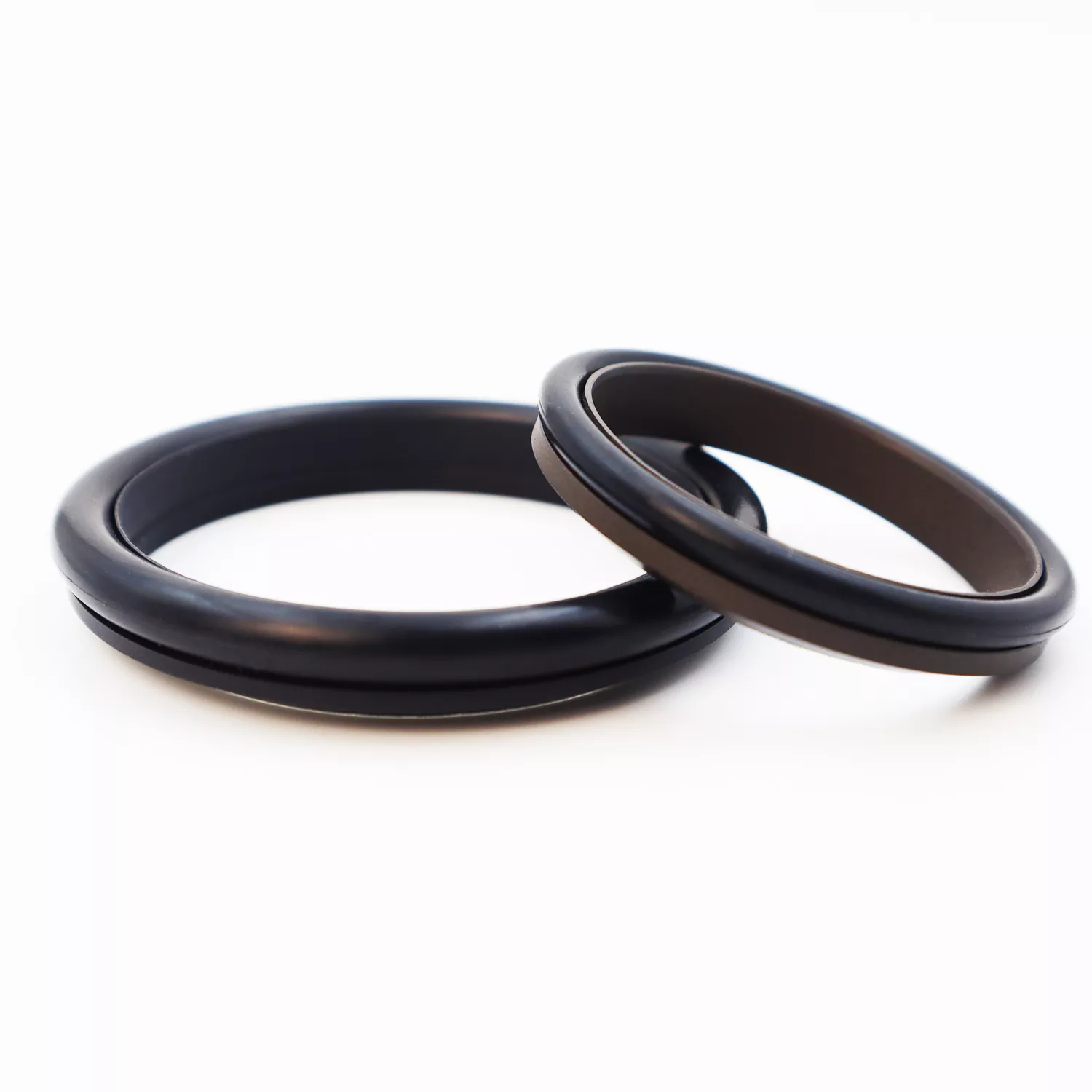

Аяқ типті біріктірілген тығыздағыш резеңке тығыздағыш сақинамен жұптастырылған табан тәрізді тығыздағыш сақинадан (PTFE немесе PTFE композиттерінен жасалған) тұрады; ол гидравликалық және пневматикалық поршеньді қолданбаларда бір әрекетті тығыздау үшін арналған.
Ол RC03 сериясына және RC04 сериясына (GB1235 сериялы тығыздағыш сақиналарды пайдаланатын) ілеспе сақинаға негізделген. Тығыздау сақинасы керемет динамикалық компенсацияны ұсынатын жұқа ерін дизайнымен ерекшеленеді, бұл керемет тығыздау өнімділігін береді. Аяқ тәрізді тығыздағыш бетіндегі сына тәрізді ойық үйкелісті азайта отырып, тығыздағыш тұтастығын және ластануға төзімділігін жақсартады. Құрылымдық дизайн сонымен қатар тығыздағыштың қысыммен жұмыс істеу мүмкіндіктерін арттырады. Әдетте, оны жабық ойықтарға орнату мүмкін емес.
1. Гидравликалық және пневматикалық қолданбалар үшін қолайлы
2. Жоғары қысымды және төмен қысымды ортада тамаша тығыздау өнімділігі
3. Төмен үйкеліс; ең аз іске қосу кедергісі және тегіс қозғалыс; тең динамикалық және статикалық үйкеліс; сырғу әсері жоқ
4. Ұзақ қызмет ету мерзімі; майсыз майлау үшін жарамды
5. Жоғары қысымды және өте жоғары қысымды тығыздау талаптарын орындауға қабілетті
Шектеу мәндері бір уақытта болмауы керек.
|
Қысым (МПа) |
Температура (°C) |
Жылдамдық (м/с) |
БАҚ |
|
≤100 |
-35 пен +100 (NBR сақинасымен) |
≤6 |
Гидравликалық май, отқа төзімді сұйықтықтар (HFA/HFB), газ және т.б. |
|
-20 - +180 (FKM сақинасымен) |
1. Үйлесімді тығыздағыш сақина материалдарына мыналар жатады: RO1 нитрилді резеңке (NBR), RO2 фтор каучук (FKM) және т.б.
2. Тығыздау сақинасының материалы: Стандартты материал PTFE3; басқа қолжетімді опциялар PTFE2, PTFE4 және басқа да жоғары өнімді материалдарды қамтиды.

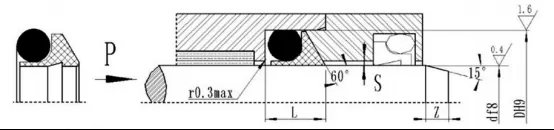

Тапсырыс үлгісі: RC03—80x89x10-PTFE3-R01
Үлгі - Өзек диаметрі x Ойық диаметрі x Ойықтың ені PTFE3 - модификацияланған PTFE материал коды R01 - O-сақина материалының коды
Өнімдерді техникалық сипаттамалар кестесінде көрсетілген кез келген өлшемде жасауға болады.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Змин |
d0 |
|
|
<40МПа |
<60МПа |
|||||
|
5~17 |
d+4.7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39 |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
d+9,0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109~670 |
d+12,0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>1600 |
d+21.2 |
22 |
0.7 |
0.6 |
20 |
12 |
Ескертпелер: 1. >60 МПа қысымдар үшін тығыздағыш негізі аймағында H8/f8 қондыру рұқсатын пайдаланыңыз; өте жоғары қысымды тығыздау үшін, Smax < 0,05.
2. Жабық ойық құрылым қажет болса, кеңсеге хабарласыңыз.
GB1235 сақиналарымен үйлесімді; спецификациялар кестесінде көрсетілген кез келген өлшемдегі өнімдерді жасауға болады.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Змин |
d0 |
|
|
<40МПа |
<60МПа |
|||||
|
5~39 |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40~150 |
d+9.8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151~1500 |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
