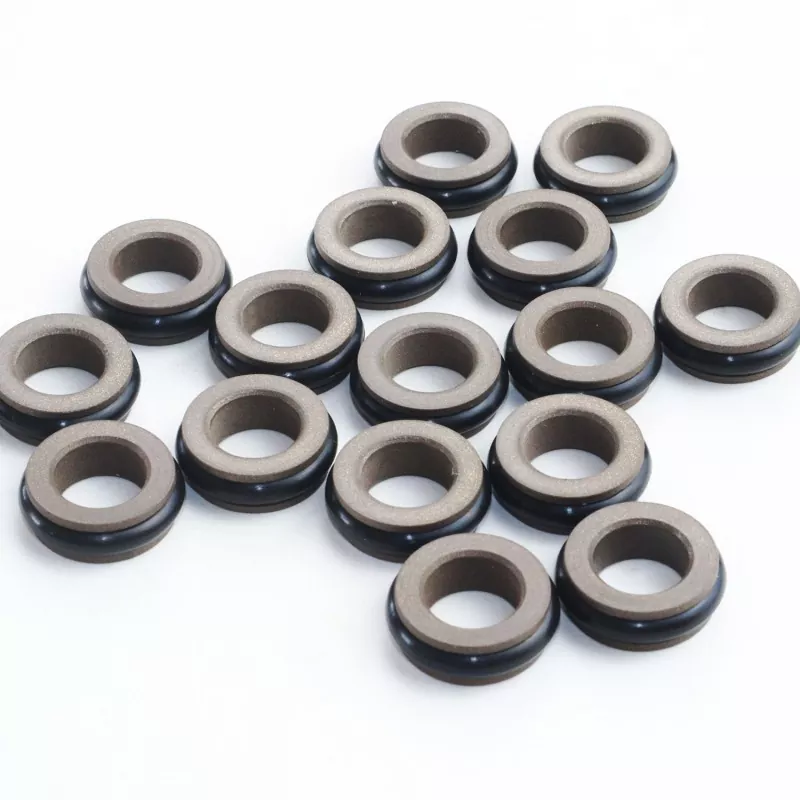

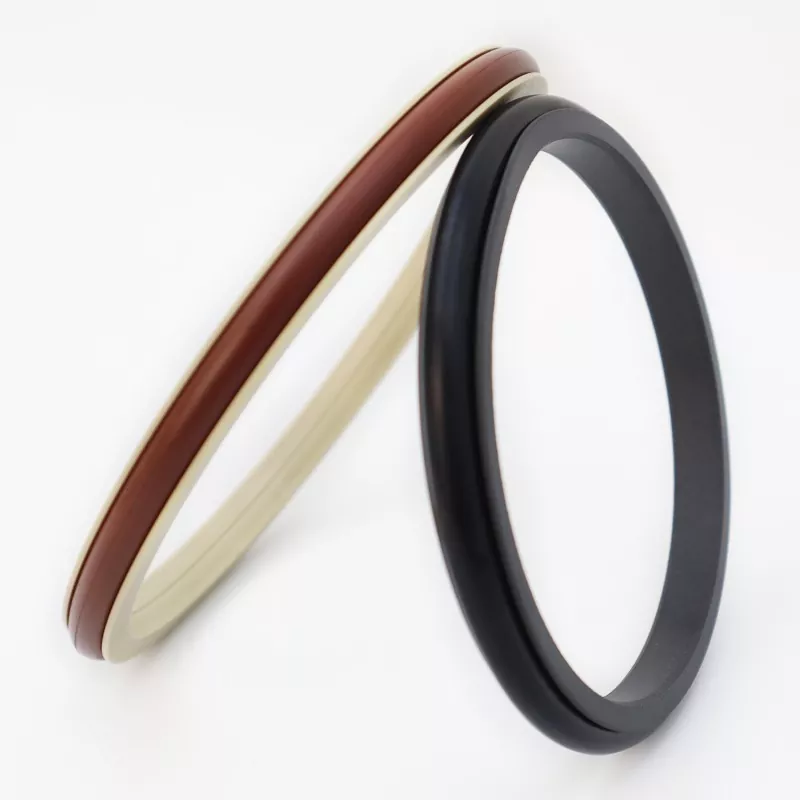

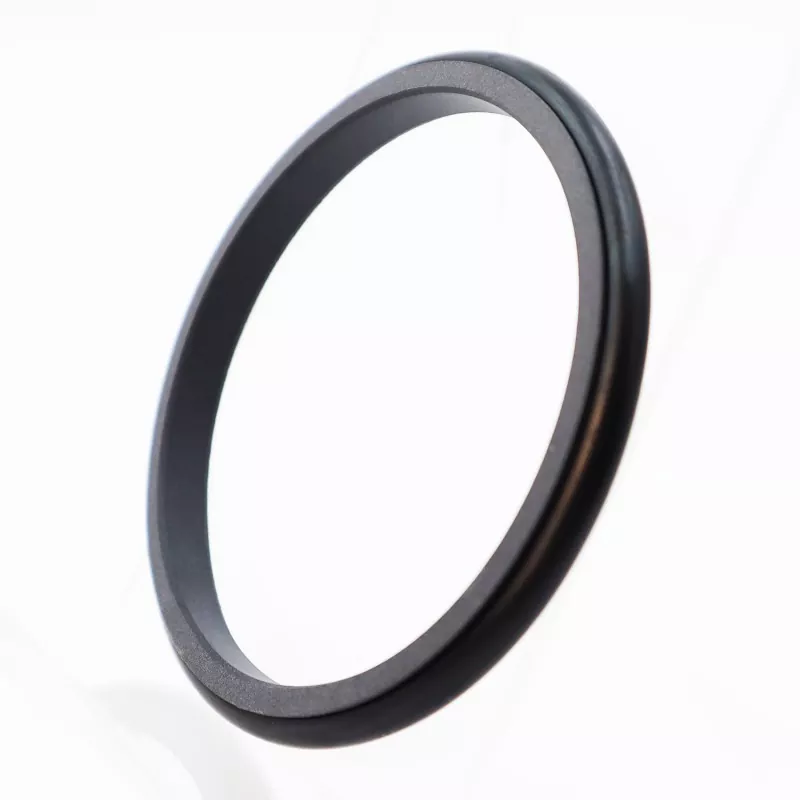

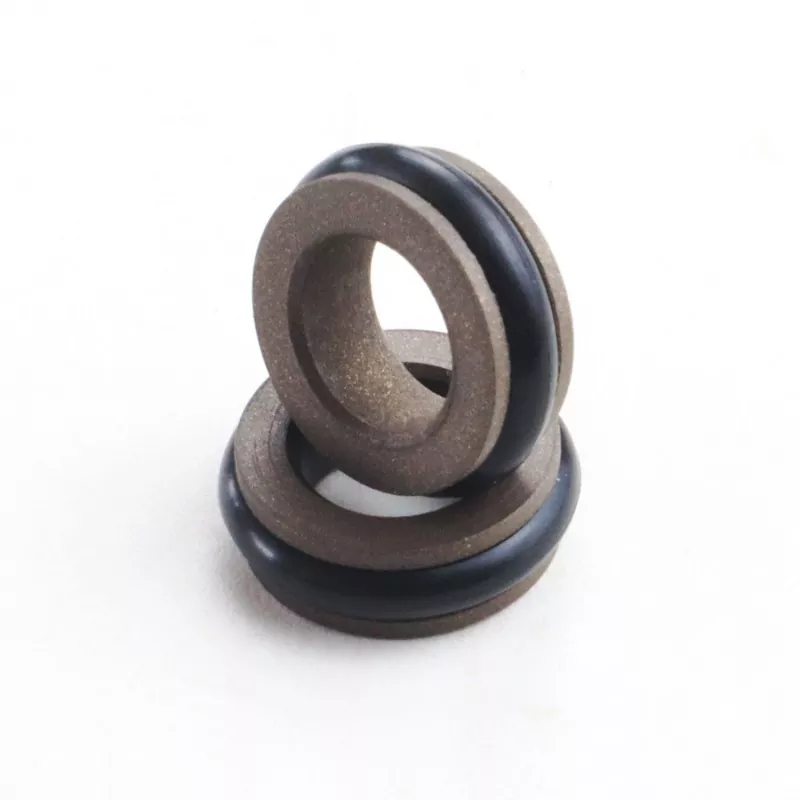

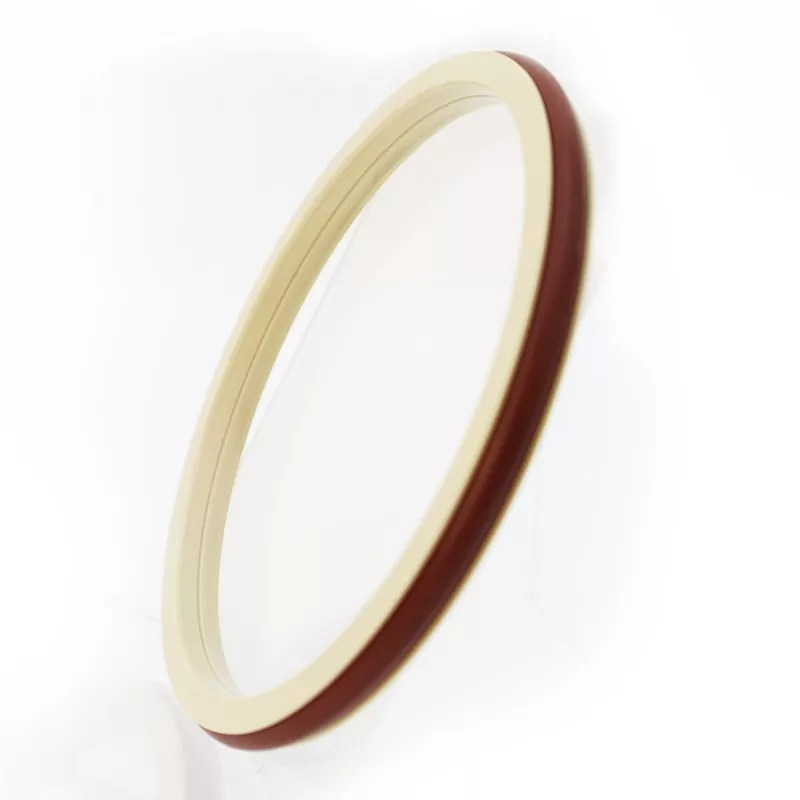

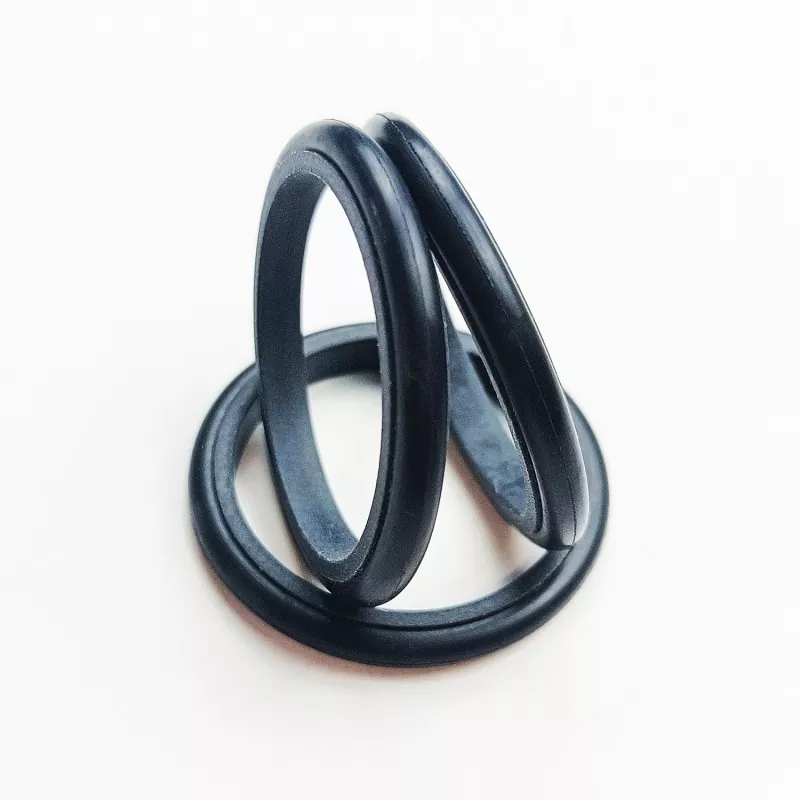

C типті аралас тығыздағыш PTFE және оның композициялық материалынан жасалған C-тәрізді тығыздағыш сақинадан және тығыздағыш сақинадан тұрады. Ол гидравликалық және пневматикалық кері қозғалыстарда екі жақты қысымды тығыздау үшін жарамды. Ол RC06 және RC07 серияларында (GB1235 сериялы O-сақиналарымен үйлесімді) сәйкес келетін O-сақинасына байланысты қол жетімді. Тығыздау сақинасының жұқа ерінді дизайнының арқасында ол жақсы кейінгі өтемақы мүмкіндігіне ие, бұл тамаша тығыздау өнімділігін береді. С-типті тығыздағыштың симметриялық құрылымы екі жақты қысыммен тығыздауға мүмкіндік береді.
1. Гидравликалық және пневматикалық қолданбалар үшін қолайлы.
2. Жоғары және төмен қысымды қолдану үшін тамаша тығыздау өнімділігі.
3. Төмен үйкеліс, төмен іске қосу кедергісі, біркелкі жұмыс, динамикалық және статикалық үйкеліс тең және жылжымалы емес.
4. Ұзақ қызмет ету мерзімі; майсыз майлауды тығыздау үшін жарамды.
5. Екі жақты қысымды тығыздау үшін қолайлы.
Төтенше мәндер бір уақытта болмауы керек.
|
Қысым (МПа) |
Температура (°C) |
Жылдамдық (м/с) |
БАҚ |
|
≤100 |
-35 пен +100 (NBR сақинасымен) |
≤6 |
Гидравликалық май, отқа төзімді сұйықтықтар (HFA/HFB), газ және т.б. |
|
-20 - +180 (FKM сақинасымен) |
1. Сәйкес сақина материалдары: RO1 нитрил бутадиенді каучук (NBR), RO2 фторкаучук (FKM) және т.б.
2. Тығыздау сақинасының материалы: стандартты материал PTFE3, басқа қосымша материалдарға PTFE2, PTFE4 және басқа да жоғары өнімді материалдар кіреді.
RC06-80x89.9x9.2-PTFE3—R01 үлгісіне тапсырыс беру
Модель-шыбықтың диаметрі x ойықтың диаметрі x ойықтың ені PTFE3 - модификацияланған PTFE материалының коды R01 тығыздағыш сақинасының материалы

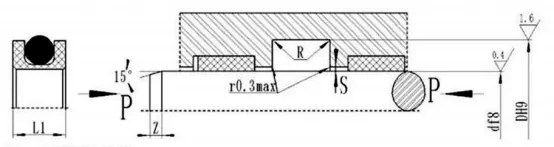

Техникалық сипаттамалар кестесінде көрсетілген кез келген өлшемдегі өнімдерді шығара алады.
|
d f8 Стандартты RC06 |
d f8 Жеңіл RC06-Q |
d f8 Ауыр RC06-Z |
D H9 |
L+0.2 |
L1 |
Rmax |
Smax |
Змин |
d0 |
|
|
＜20МПА |
＜40МПа |
|||||||||
|
-- |
4~17,9 |
-- |
d+3.6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17,9 |
18~39,9 |
-- |
d+5,0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~106,9 |
4~17,9 |
d+6.6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106,9 |
107~630,9 |
18~39,9 |
d+9.9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630,9 |
631~999 |
40~106,9 |
d+13,0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1000~1600 |
107~630,9 |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
≥1600 |
631~999 |
d+18,5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000~1600 |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Ескерту: 1. Білік диаметрі ≤ 70мм үшін ашық ойық тығыздағыштарды қолдану ұсынылады. Интегралды (жабық) ойық тығыздағыштарды орнату үшін орнату нұсқаулығын қараңыз.
2. > 40МПа қысым үшін тығыздағыштың Smax түбірлік аймағы H8/f8 сәйкестік рұқсатын пайдалануы керек.
Сәйкес O-ring GB1235 Техникалық сипаттамалар кестесінде көрсетілген кез келген өлшемдегі өнімдерді шығара алады.
|
Білік диаметрінің диапазоны d f8 |
Ойықтың диаметрі D H9 |
Шұңқырдың ені L+0,2 |
Тығыздағыш биіктігі L1 |
Дөңгеленген бұрыштар Rmax |
Радиалды клиренс Smax |
Фака Змин |
Сақина сымының диаметрі d0 |
|
|
＜20МПА |
＜40МПа |
|||||||
|
5~21 |
d+4.5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
d+6.5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
d+10.4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~1500 |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
Тапсырыс үлгісі RC07—80*90,4*9,8-PTFE3-R01
