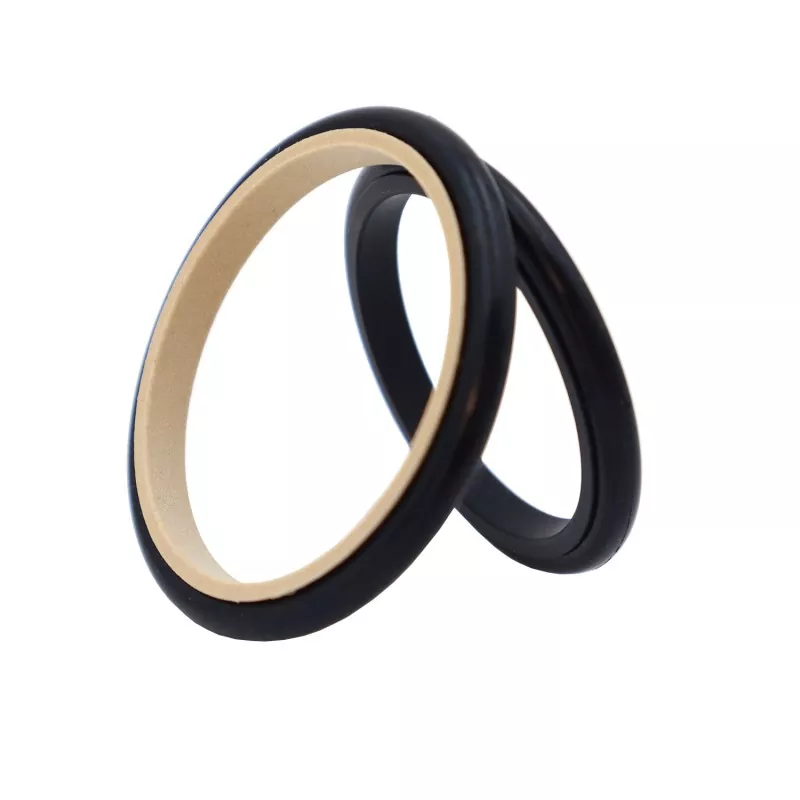

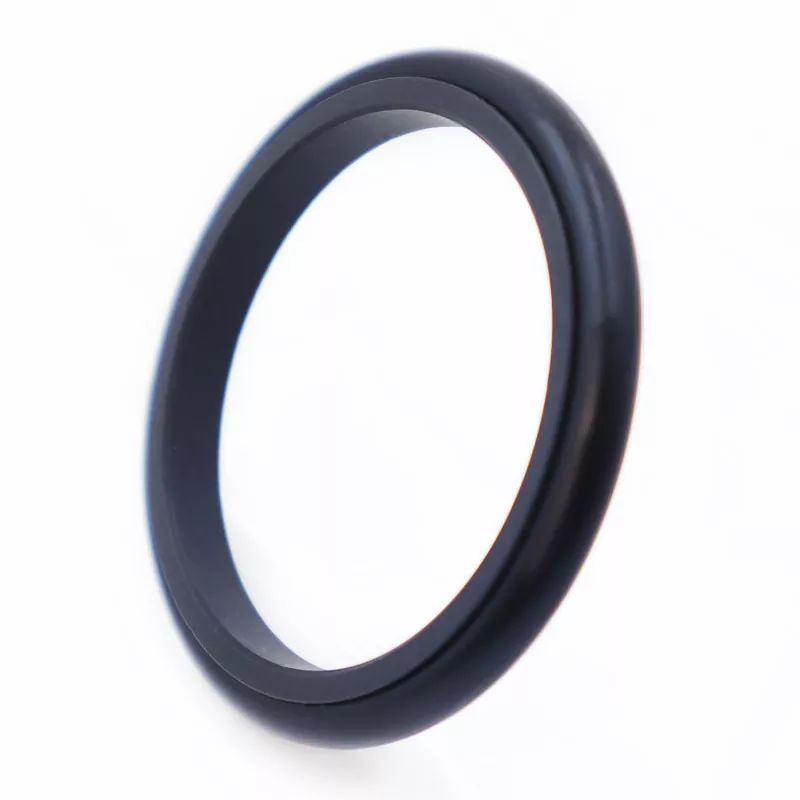

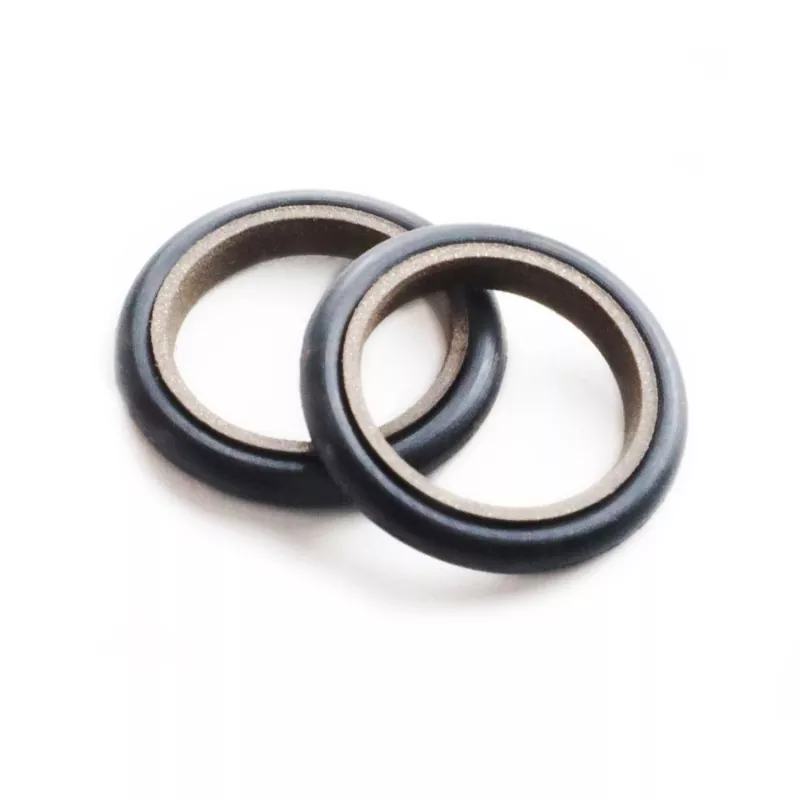

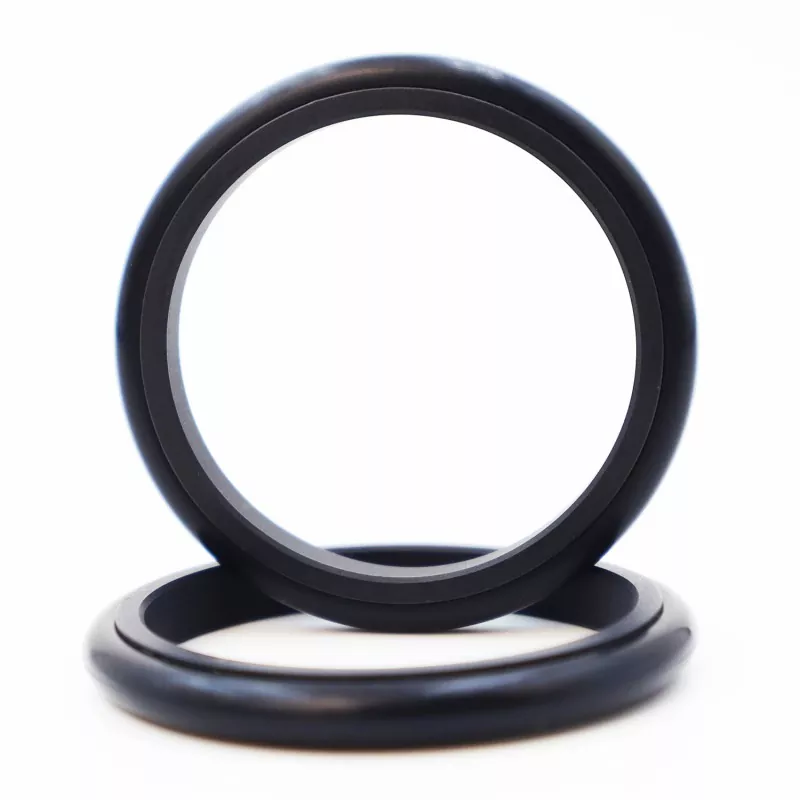

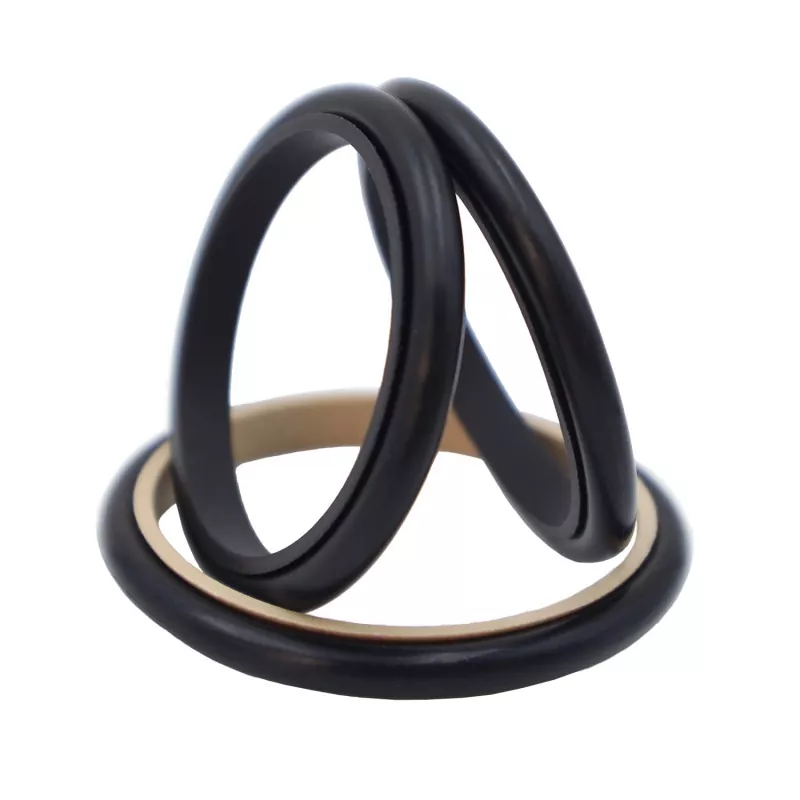

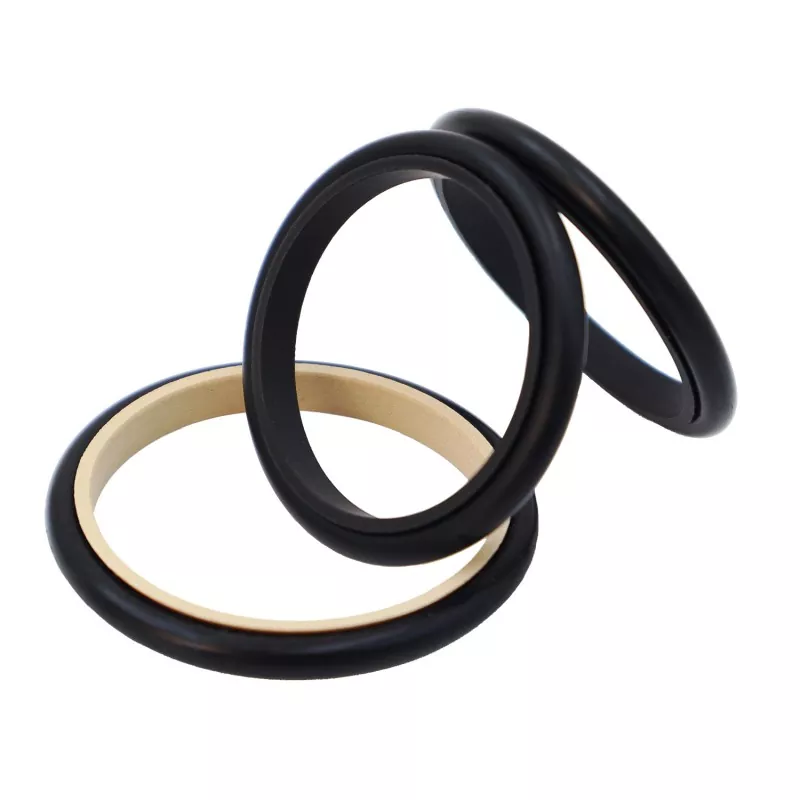

Қақпақты біріктіру тығыздағышы PTFE қақпақ тәрізді тығыздағыш сақинасынан және гидравликалық және пневматикалық поршеньді қолданбаларда екі жақты қысыммен тығыздауға арналған резеңке сақинадан тұрады. O-сақина радиалды күш береді және тығыздағыш сақинаның тозуын өтейді; тығыздағыш сақинасы өте жақсы нығыздау өнімділігін қамтамасыз ететін тамаша кейінгі өтемақы мүмкіндіктерін ұсынатын жұқа ерін дизайнымен ерекшеленеді. Ол стандартты GB1235 сақиналы ойықтармен үйлесімді. Өзекшенің диаметрі 30 мм-ден аз болса, бөлінген типті (ашық) ойық конструкциясын пайдалану керек.
Бұл тығыздағыш гидравликалық және пневматикалық жұмыс жағдайларына жарамды және екі жақты қысыммен тығыздауды қолдайды. Ол төмен үйкеліс, ең аз үзілуге төзімділік, жабысқақ сырғусыз тегіс жұмыс істеу, майсыз майлауға жарамдылық және ұзақ қызмет мерзімі сияқты артықшылықтарды ұсынады. Ол ең аз орнату орнын қажет етеді және оңай бөлшектеуге және техникалық қызмет көрсетуге мүмкіндік береді.
Таңдау туралы ескертпе: Өзек диаметрі 30 мм немесе одан аз қолданбалар үшін орнату үшін бөлінген (ашық) ойықты пайдалану ұсынылады.
1. Гидравликалық және пневматикалық қолданбалар үшін қолайлы; екі жақты қысымды нығыздауды қолдайды.
2. Төмен үйкеліс, ең аз үзілуге қарсылық және тегіс қозғалыс; тең динамикалық және статикалық үйкеліс; сырғанау жоқ.
3. Ұзақ қызмет ету мерзімі; майсыз майлау үшін жарамды.
4. Ықшам дизайн; оңай орнату және техникалық қызмет көрсету.
Шекті мәндер бір уақытта болмауы керек.
|
Қысым (МПа) |
Температура (°C) |
Жылдамдық (м/с) |
БАҚ |
|
≤20 |
-35 пен +100 (NBR сақинасымен) |
≤6 |
Минерал негізіндегі гидравликалық май, отқа төзімді сұйықтықтар (HFA/HFB), газдар және т.б. |
|
-20 - +180 (FKM сақинасымен) |
1. Ілеспе тығыздағыш сақинаға арналған материалдар мыналарды қамтиды: R01 нитрилді резеңке (NBR), R02 фторкаучук (FKM) және т.б.
2. Тығыздау сақинасының материалы: Стандартты материал PTFE3; балама материалдарға PTFE1, PTFE2 және PTFE4 жатады.
Тапсырыс үлгісі: RC13—80-PTFE3—R01 немесе SPNC-80-PTFE3—R01
RC13/SPNC - Үлгі 80 - Білік диаметрі dPTFE3 - PTFE материал коды R01 - O-сақина материал коды
Өнімдерді техникалық сипаттамалар кестесінде көрсетілген кез келген өлшемде жасауға болады.
|

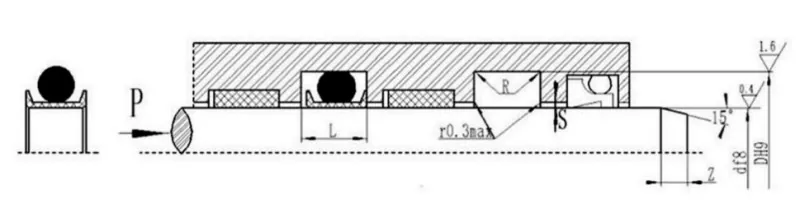

Білік диаметрінің диапазоны d f8 |
Ойықтың диаметрі D H9 |
Ойықтың ені L+0,2 |
Бұрыш радиусы Rmax |
Радиалды клиренс Smax |
Фака Змин |
Сақина сымының диаметрі d0 |
|
|
Гидравликалық қолданбалар үшін |
Төмен үйкелісті пневматикалық және гидравликалық қолданбалар үшін |
||||||
|
3~10 |
d+3 |
d+3,5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10~22 |
d+4 |
d+4.6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22~50 |
d+6 |
d+6.6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48~150 |
d+10 |
d+10.6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~1500 |
d+15 |
d+15,6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
