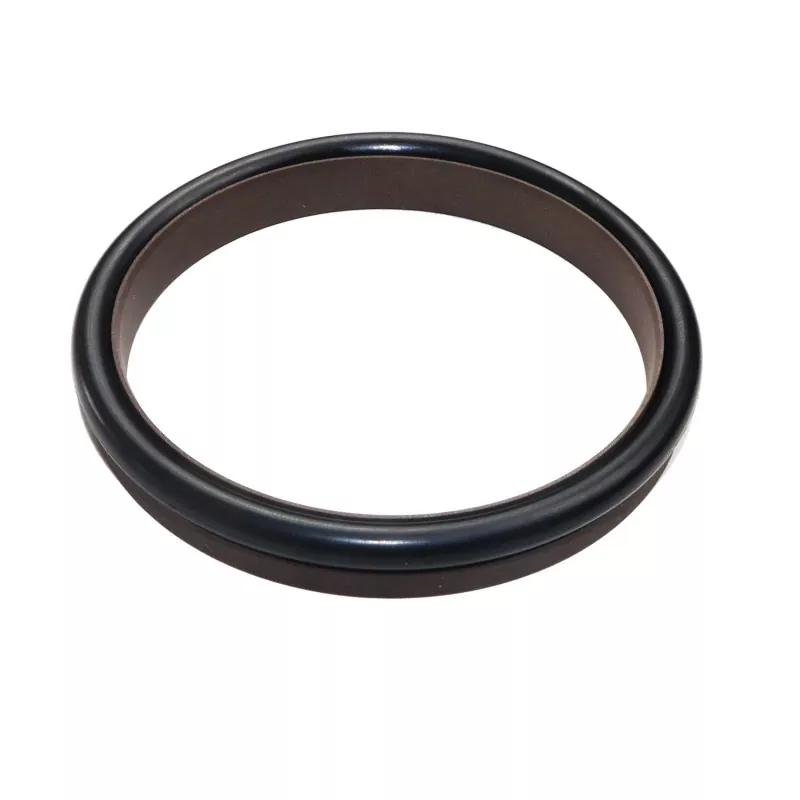

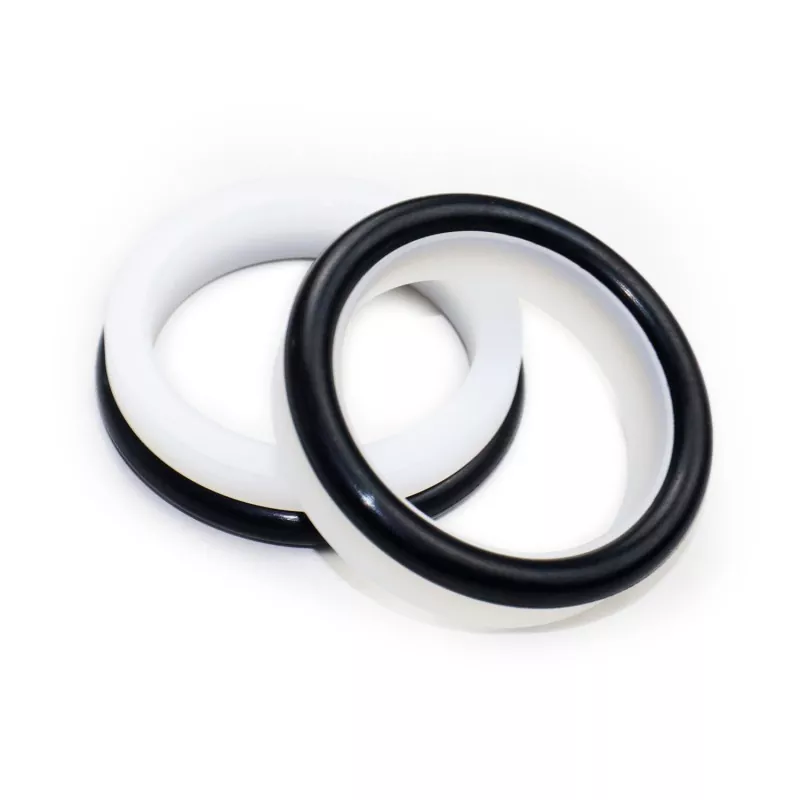

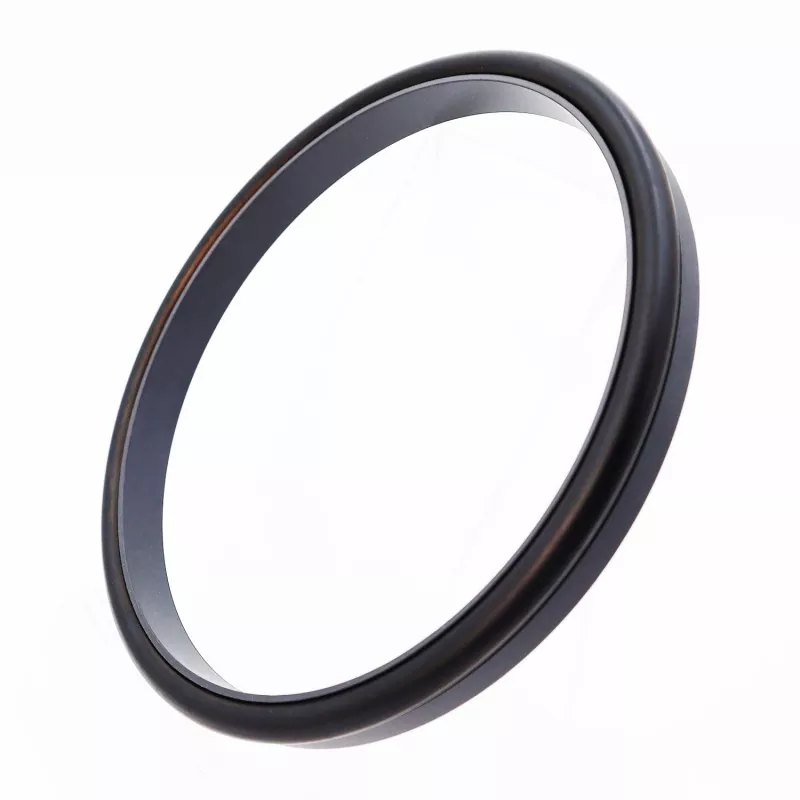

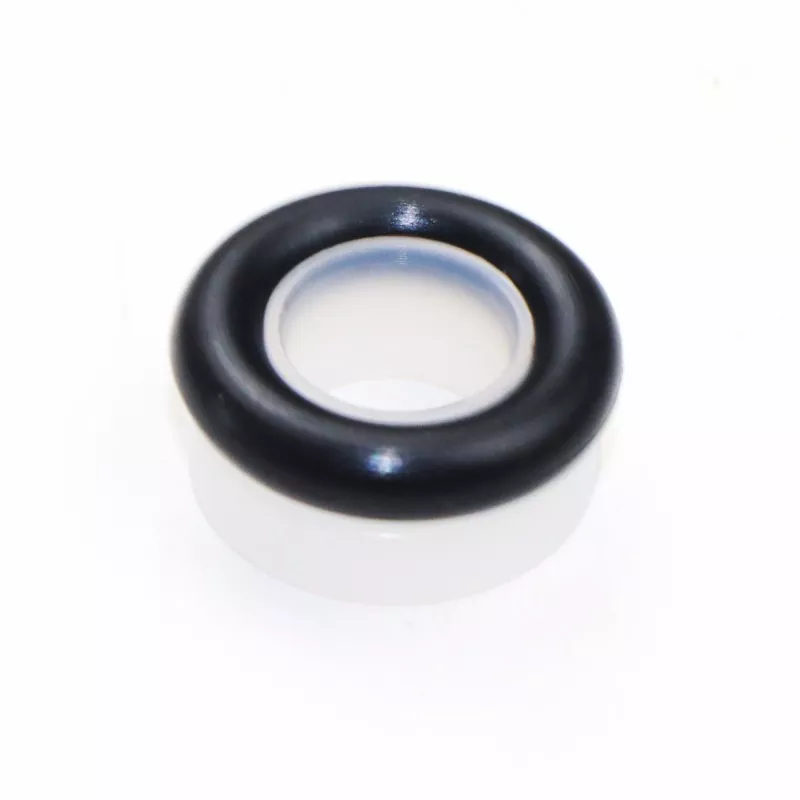

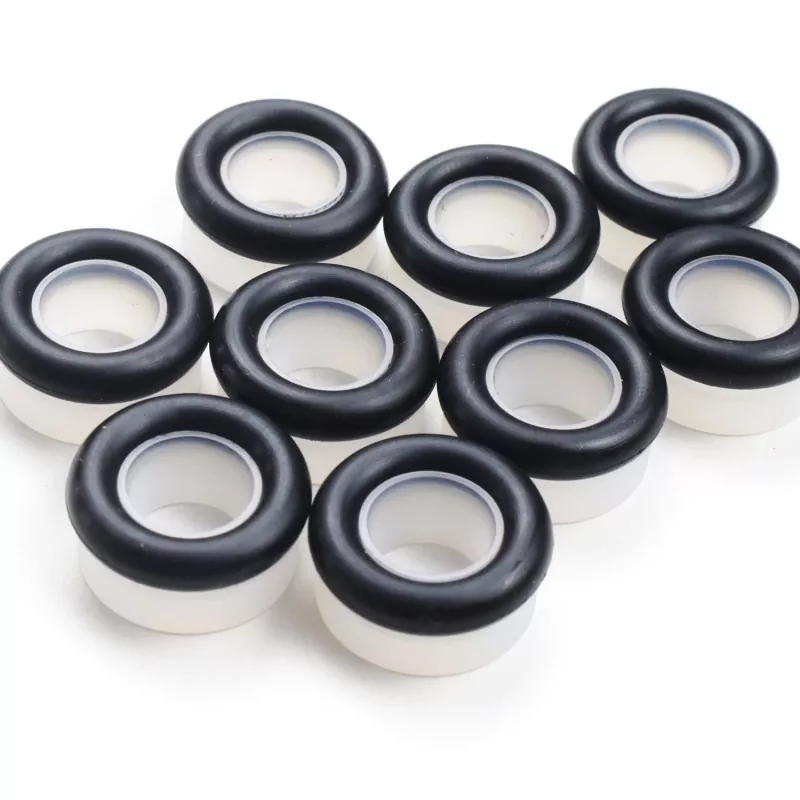

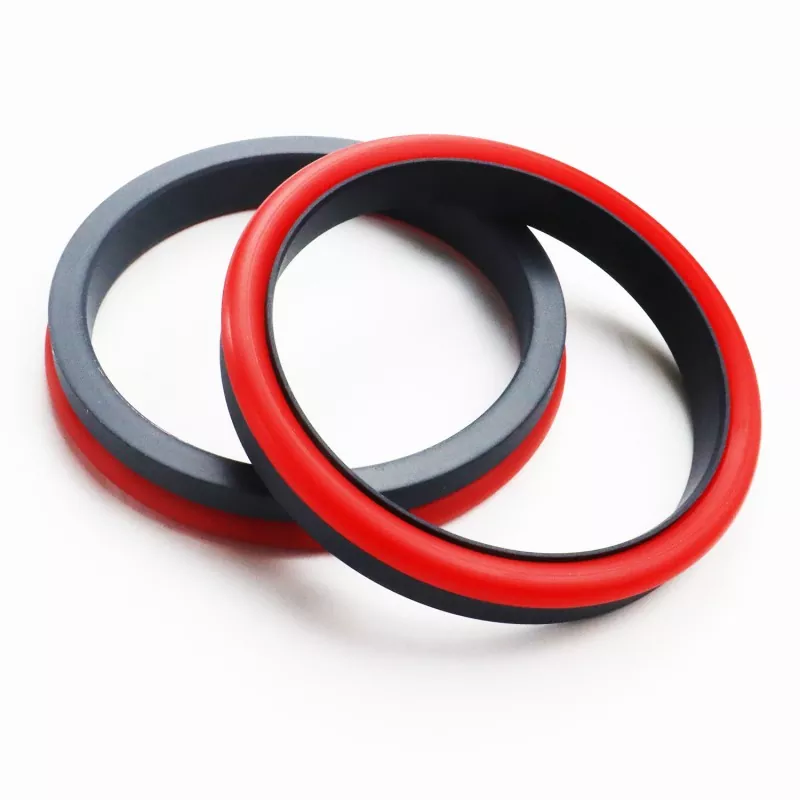

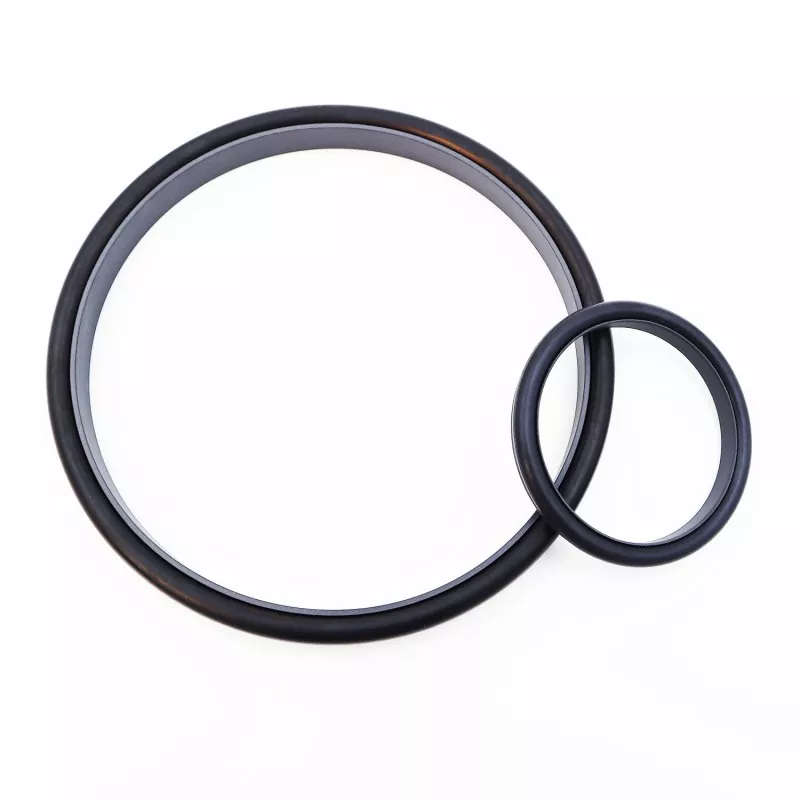

Күшейтілген тік бұрышты біріктірілген тығыздағыш (ультра жоғары қысымды/гидравликалық қысымды тығыздағыш) PTFE және оның композициялық материалдарынан жасалған күшейтілген тік бұрышты тығыздағыш сақинадан және тығыздағыш сақинадан тұрады. Ол гидравликалық кері қозғалыста бір бағытты тығыздау үшін жарамды.
Қолданылатын тығыздағыш сақина түріне байланысты ол RC08 және RC09 серияларында қол жетімді (GB1235 сериялы тығыздағыш сақиналармен үйлесімді). Тығыздағыш сақинаның оңтайландырылған қалыңдығының дизайны арқасында ол тіпті су қысымында немесе басқа төмен тұтқыр ортада жақсы жұмыс істейді.
Күшейтілген тығыздағыш сақинаның құрылымдық дизайны сонымен қатар тығыздағыштың жоғары және өте жоғары қысымға төзімділігін жақсартады. Ол әдетте жабық ойықтарға орнатуға жарамайды.
1. Төмен үйкеліс, төмен іске қосу кедергісі, біркелкі қозғалыс, тең динамикалық және статикалық үйкеліс, сусымалы.
2. Ұзақ қызмет ету мерзімі, майсыз майлауды тығыздау үшін жарамды.
3. Су сияқты жоғары қысымды, өте жоғары қысымды және төмен тұтқырлығы бар орталарды тығыздау үшін қолайлы.
Төтенше мәндер бір уақытта болмауы керек.
|
Қысым (МПа) |
Температура (°C) |
Жылдамдық (м/с) |
БАҚ |
|
≤200 |
-35 пен +100 (NBR сақинасымен) |
≤6 |
Гидравликалық май, отқа төзімді сұйықтықтар (HFA/HFB), газ және т.б. |
|
-20 - +200 (FKM сақинасымен) |
1. Сәйкес сақина материалдары: R01 нитрил бутадиенді резеңке (NBR), RO2 фторкаучук (FKM) және т.б.
2. Тығыздау сақинасының материалы: стандартты материал PTFE3, басқа қосымша материалдарға PTFE2, PTFE4 және басқа да жоғары өнімді материалдар кіреді.

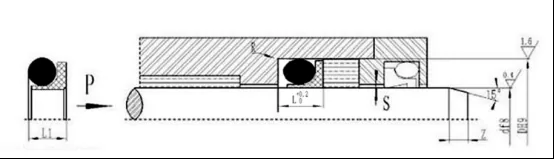

Тапсырыс үлгісі RC08—80x90,2x11,2—PTFE3—R01 Модель-Шыбық диаметрі x Ойықтың диаметрі x Ойықтың ені-материал коды
RC08 Техникалық сипаттамалар мен параметрлер кестесі
Техникалық сипаттамалар кестесінде көрсетілген кез келген өлшемдегі өнімдерді шығара алады
|
Стандартты df8 RCO8 |
Жеңіл жүктеме df8 RCO8-Q |
Ауыр жүк df8 RC08-Z |
Ойықтың диаметрі D H9 |
Ойықтың ені Л+0,2 |
Тығыздағыш биіктігі L1 |
Дөңгеленген бұрыштар Rmax |
Радиалды клиренс Smax |
Фака Змин |
Сақина сымының диаметрі гO |
|
|
<20МПа |
<60МПа |
|||||||||
|
-- |
5~17,9 |
-- |
d+3.6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17,9 |
18~39,9 |
-- |
d+5.2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~108,9 |
5~17,9 |
d+6.8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108,9 |
109~629 |
18~39,9 |
d+10.2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108,9 |
d+13.4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000~1599 |
109~629 |
d+16,0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
630~999 |
d+18,8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000~1599 |
d+22,8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Ескерту:1. Жабық ойық жүйе қажет болса, біздің компаниямен кеңесіңіз.
2. Қысым > 60МПа, түбірлік H8/f8 сыйымдылығы, өте жоғары қысымды тығыздағыш Smax < 0,05.
