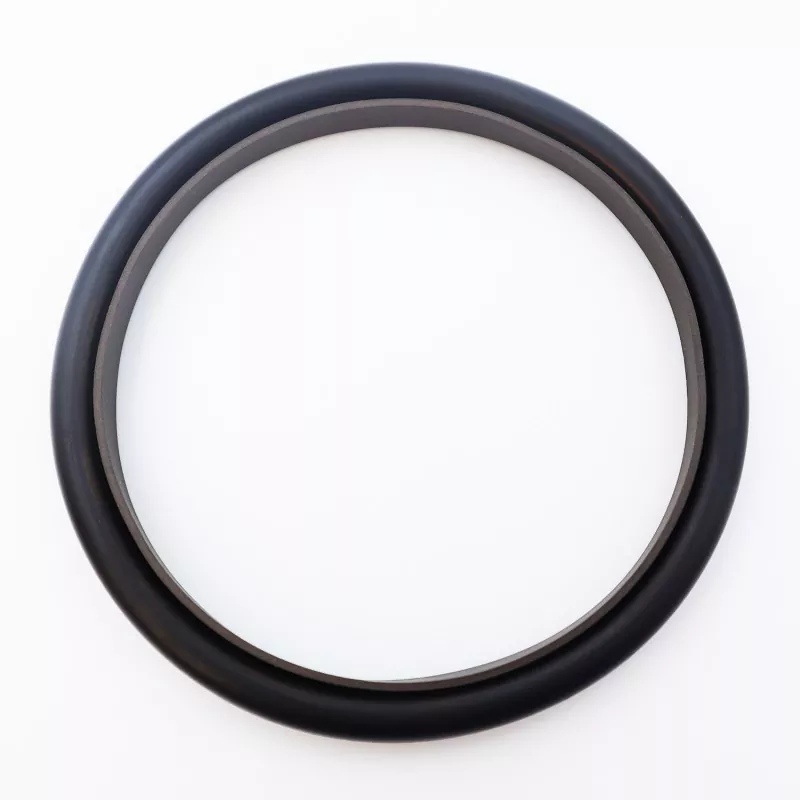

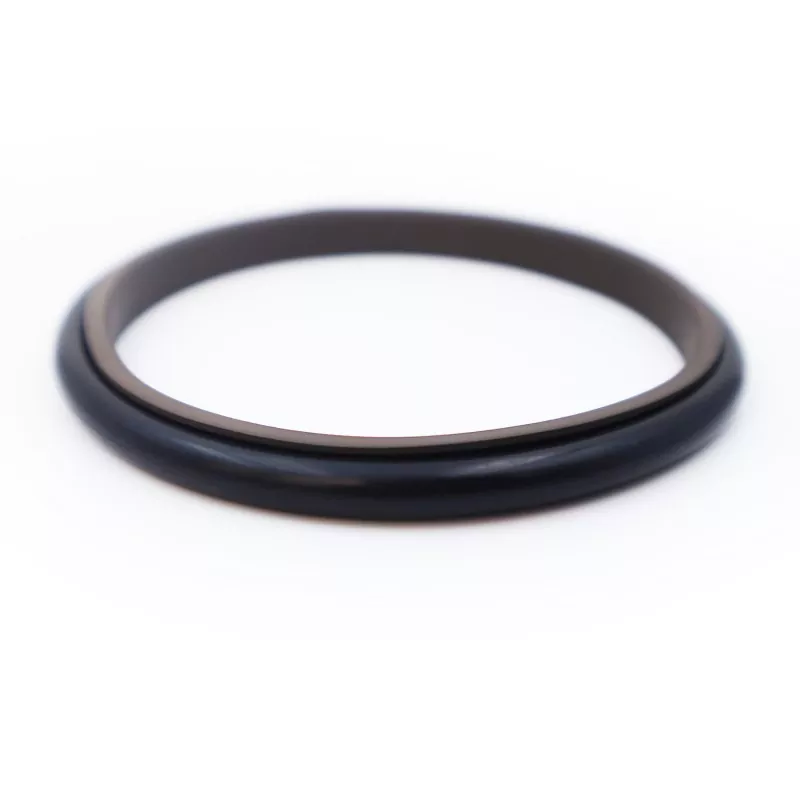

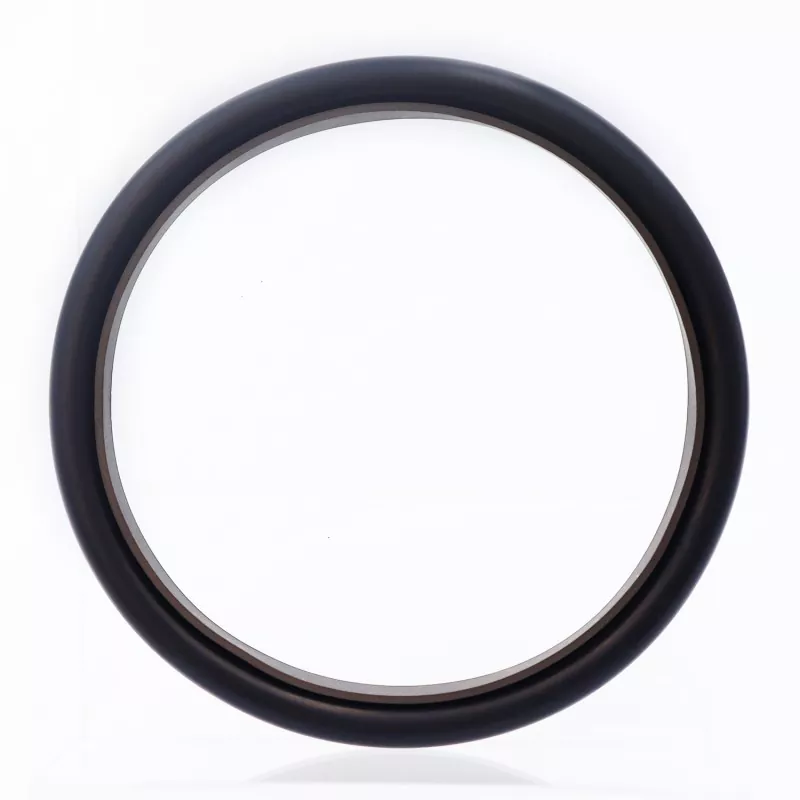

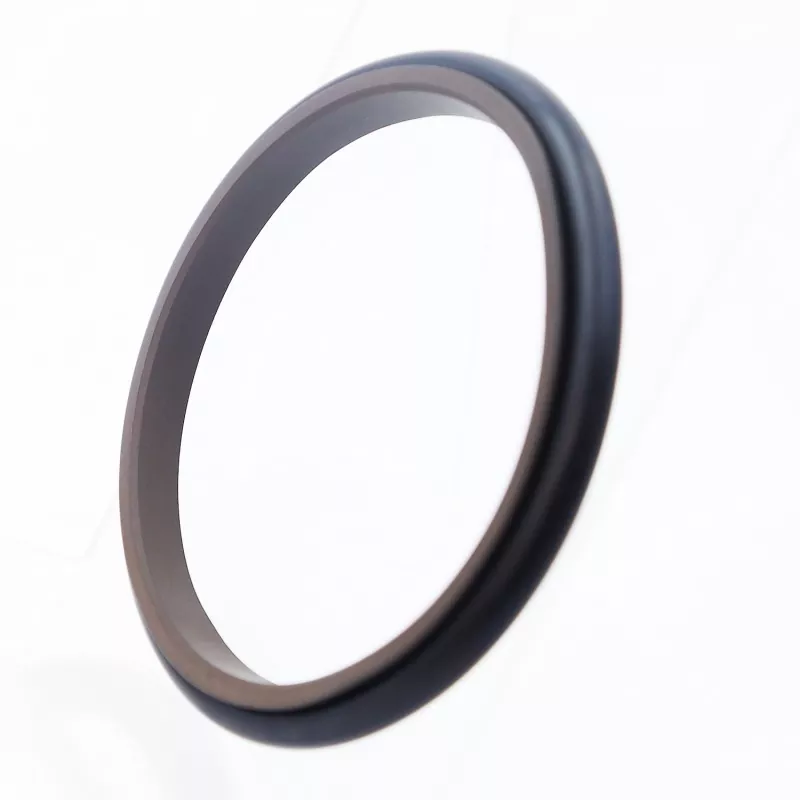

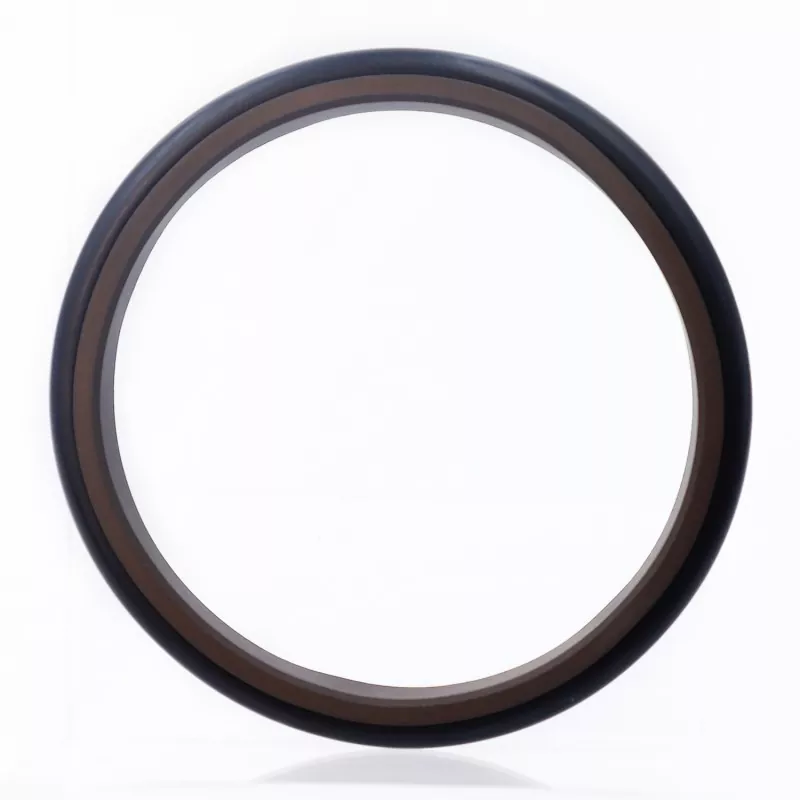

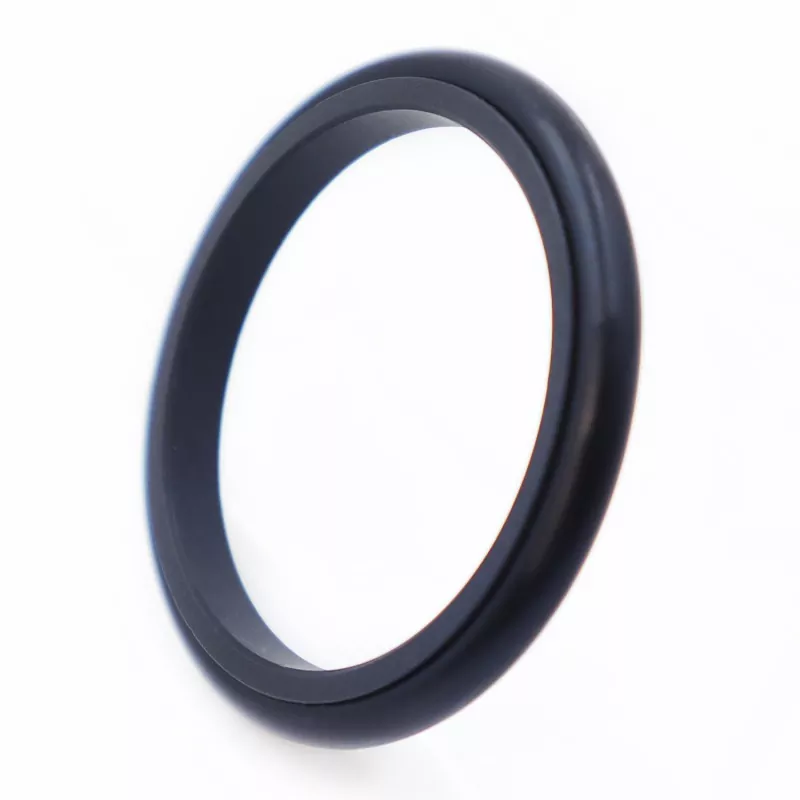

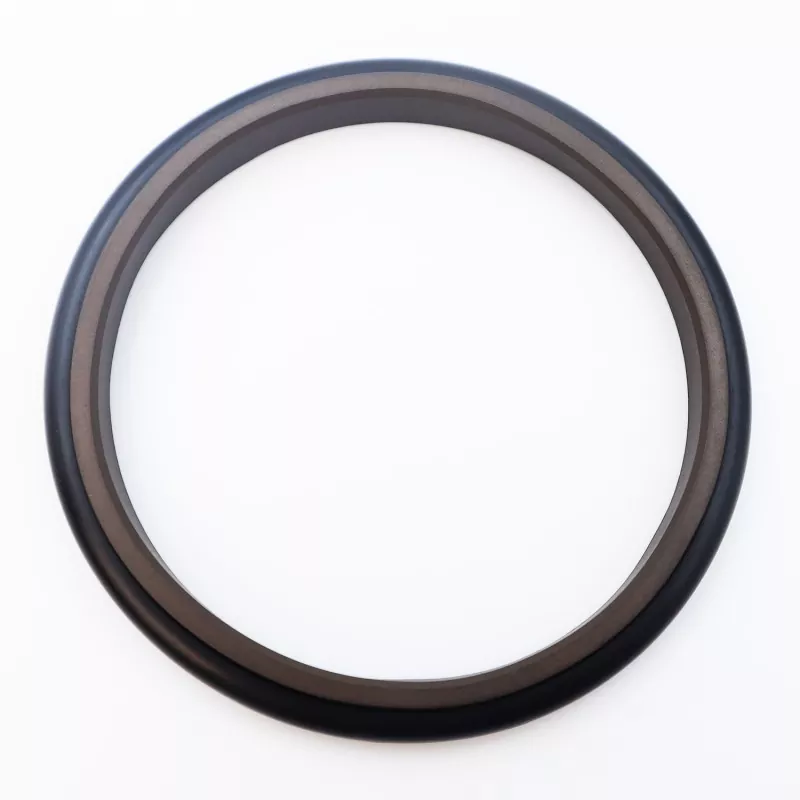

Үшбұрышты біріктіру тығыздағышы үшбұрышты PTFE тығыздағыш сақинасынан және резеңке O-сақинасынан тұрады; ол гидравликалық және пневматикалық поршеньді қолданбаларда бір әрекетті қысымды тығыздау үшін арналған. O-сақина радиалды күш береді және тығыздағыш сақинаның тозуын өтейді. Тығыздау сақинасының жұқа ерінді дизайны арқасында ол тамаша кейінгі өтемақы мен тығыздау өнімділігін ұсынады. Өзекшенің диаметрі 30 мм-ден аз болса, бөлінген (ашық типті) ойық конструкциясын пайдалану керек.
1. Гидравликалық және пневматикалық қолданбалар үшін қолайлы;
2. Төмен үйкеліс, төмен үзілуге қарсылық, біркелкі қозғалыс, динамикалық және статикалық үйкеліс бірдей және таяқшаның сырғуы жоқ;
3. Ұзақ қызмет ету мерзімі; майсыз майлау үшін жарамды;
4. Ықшам дизайн; орнату және күту оңай;
Шекті мәндер бір уақытта болмауы керек.
|
Қысым (МПа) |
Температура (°C) |
Жылдамдық м/с |
БАҚ |
|
≤20 |
-35 пен +100 (NBR сақинасымен) |
≤6 |
Минералды негіздегі гидравликалық майлар, отқа төзімді сұйықтықтар (HFA/HFB), газдар және т.б. |
|
-20 - +180 (FKM сақинасымен) |
1. Үйлесімді тығыздағыш сақина материалдарына мыналар жатады: R01 нитрилді резеңке (NBR), R02 фторкаучук (FKM) және т.б.
2. Тығыздау сақинасының материалы: Стандартты материал PTFE3; балама материалдарға PTFE1, PTFE2 және PTFE4 жатады.
Тапсырыс үлгісі: RC14—80—PTFE3—R01
RC14 – Үлгі 80 – Білік диаметрі d – PTFE (материал коды R01) – O-сақинасының материал коды
Өнімдерді техникалық сипаттамалар кестесінде көрсетілген кез келген өлшемде жасауға болады.
|

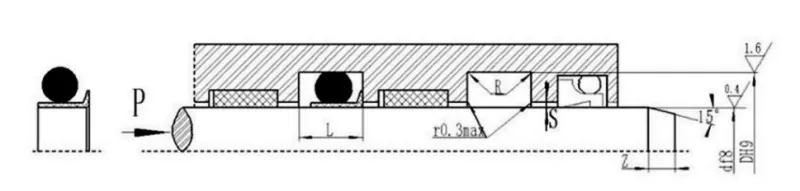

Білік диаметрінің диапазоны d f8 |
Ойықтың диаметрі D H9 |
Ойықтың ені L+0,2 |
Бұрыш радиусы Rmax |
Радиалды клиренс S |
Фака Z |
Сақина сымының диаметрі істеу |
|
8~17 |
d+5.2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18~39 |
d+6.6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109~1500 |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
Ескерту: Білік диаметрі ≤30 мм болса, ашық ойықтарды пайдалану ұсынылады.
