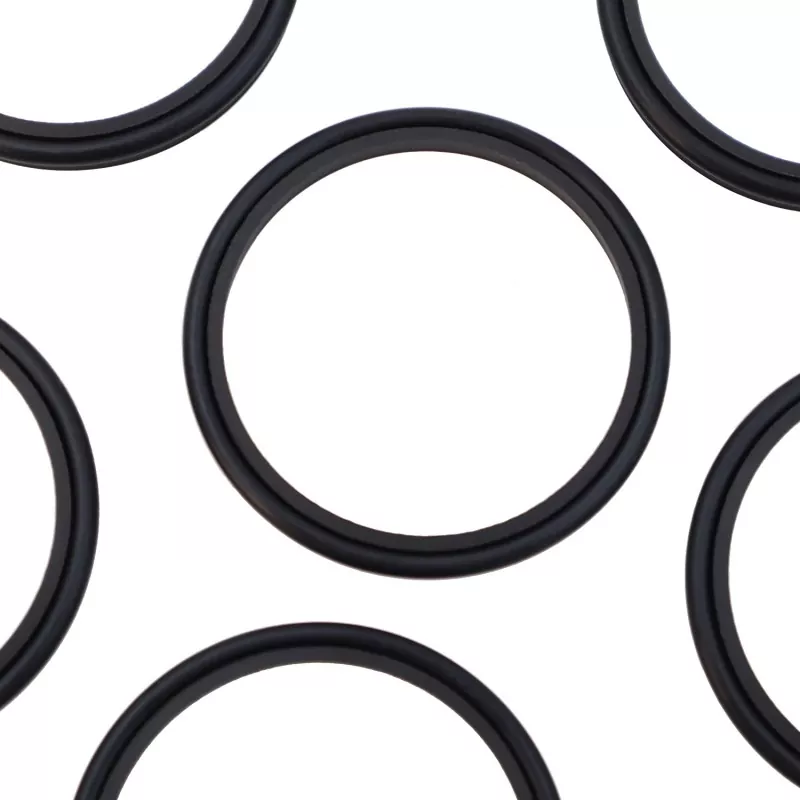

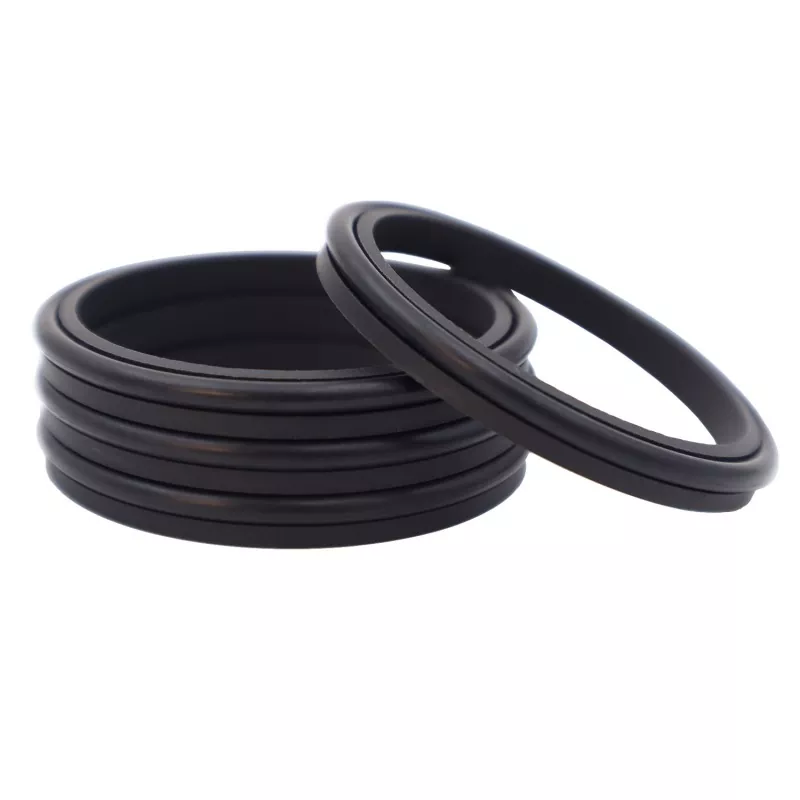

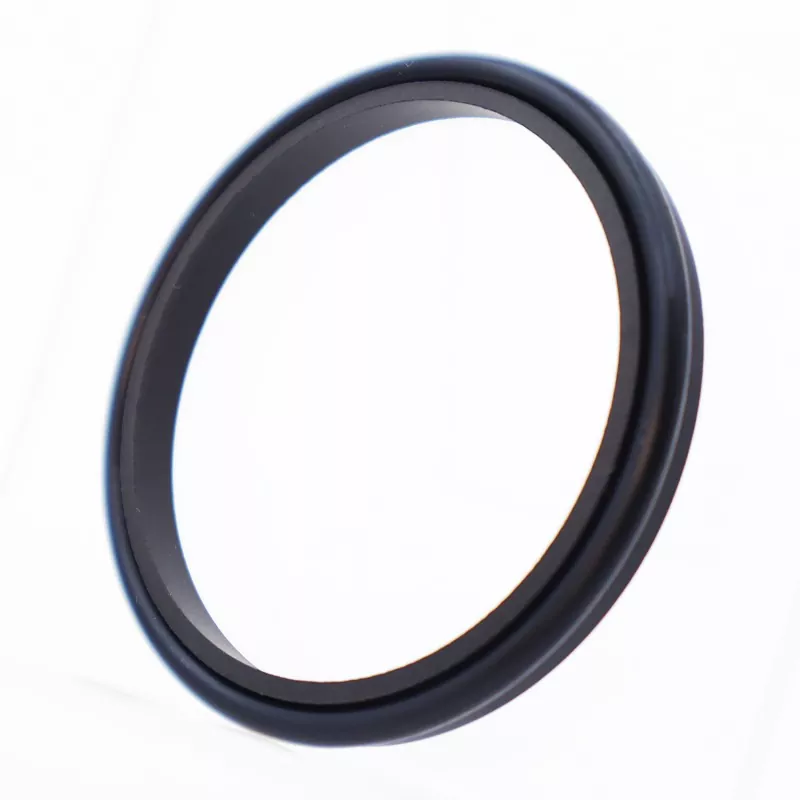

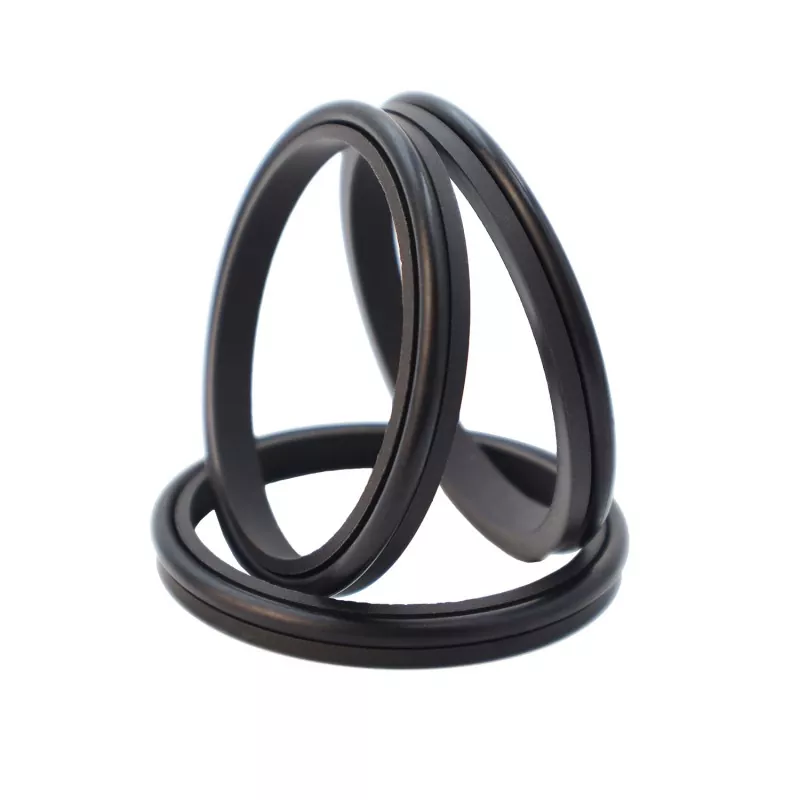

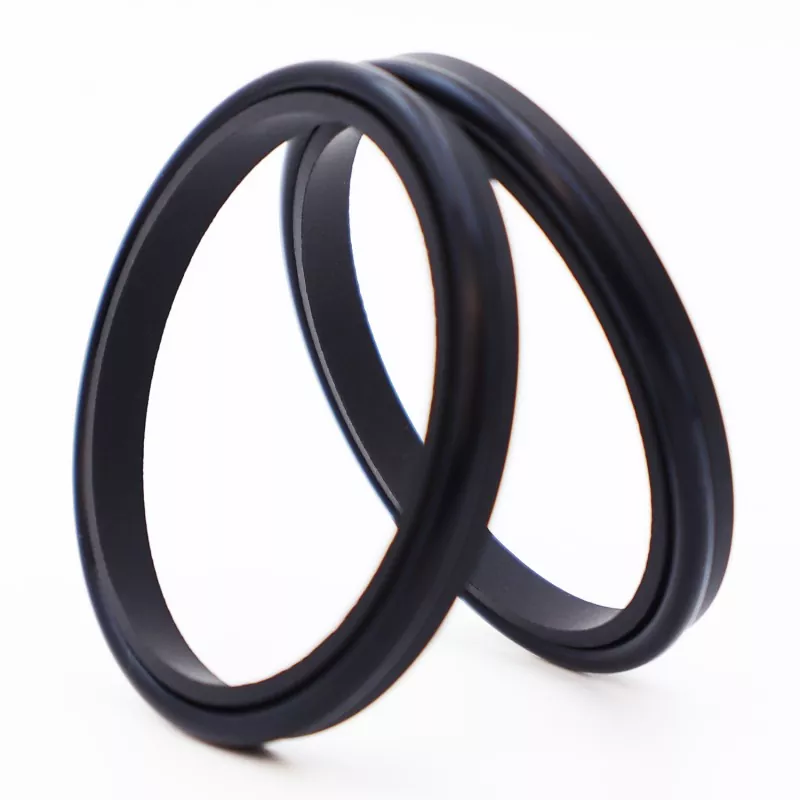

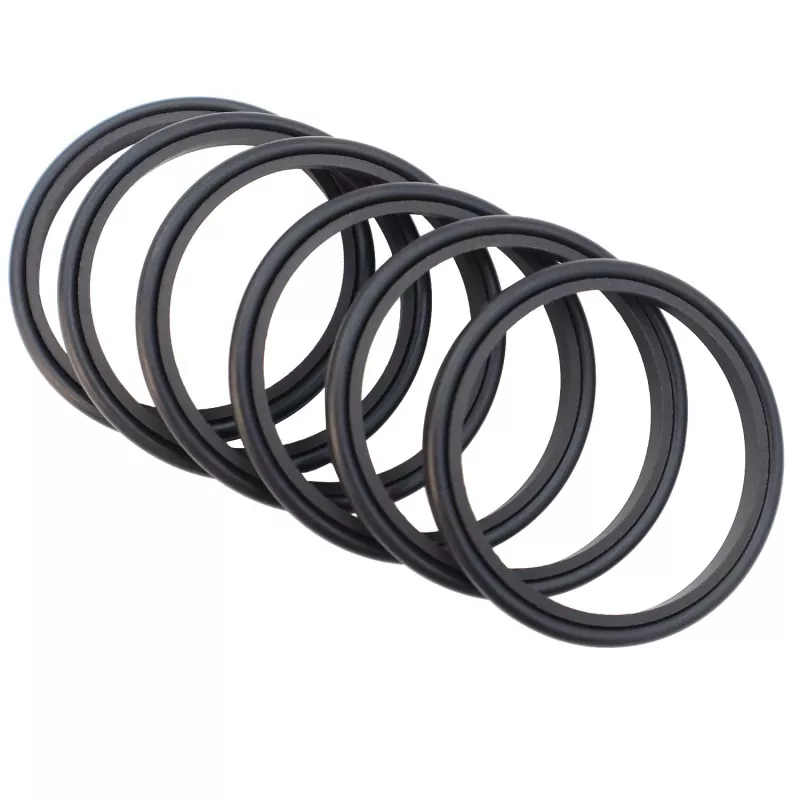

Жалғыз ерінге арналған біріктірілген сүрткіш тығыздағыш - толтырылған PTFE бір ерін тазалағыш сақинасы мен резеңке тығыздағыш сақинасынан тұратын бір әрекетті тазалағыш тығыздағыш; ол шаңды сүрту және жүйенің ластануын болдырмау үшін қызмет етеді. Ол кері, тербелмелі немесе бұрандалы қозғалысты қолдану үшін қолайлы.
|
Қысым (МПа) |
Температура (°C) |
Жылдамдық м/с |
БАҚ |
|
- |
-35 пен +100 (NBR сақинасымен) |
6 |
Гидравликалық май, эмульсия, су және т.б. |
|
-20 - +200 (FKM сақинасымен) |
Тапсырыс үлгісі: RCF03—80-PTFE3—R01
RCF03 – Үлгі | 80 – Білік диаметрі | PTFE3 – Жалпы мақсаттағы модификацияланған PTFE | R01 – Резеңке компоненттеріне арналған материал коды
Нитрилді каучук (NBR) – R01 | Фторкаучук (FKM) – R02
Өнімдерді көрсетілген параметр ауқымында кез келген өлшемде жеткізуге болады.
|

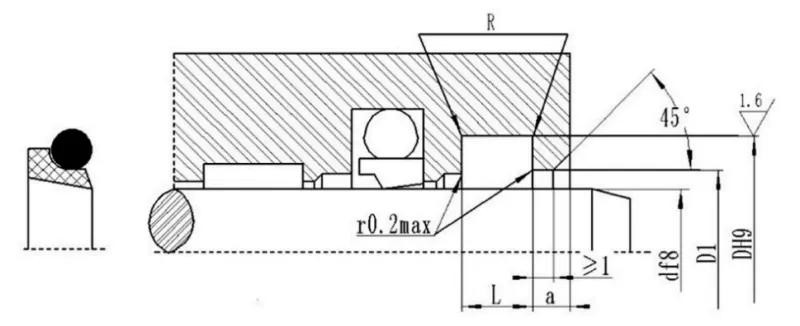

Білік диаметрінің диапазоны d f8 |
Ойықтың диаметрі D H9 |
Ойықтың ені L+0,2 |
Тазарту саңылауының диаметрі D1 H11 |
Ашу енін тазалаңыз a ≥ |
Бұрыш радиусы R≤ |
O-сақина Көлденең қиманың диаметрі істеу |
|
4~11 |
d+4.8 |
3.7 |
d+1,5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6.8 |
5.0 |
d+1,5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8.8 |
6.0 |
d+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12.2 |
8.4 |
d+2,0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16,0 |
11.0 |
d+2,0 |
4 |
1.5 |
7.00 |
|
651~1500 |
d+20,0 |
14.0 |
d+2.5 |
5 |
2.0 |
8.60 |
