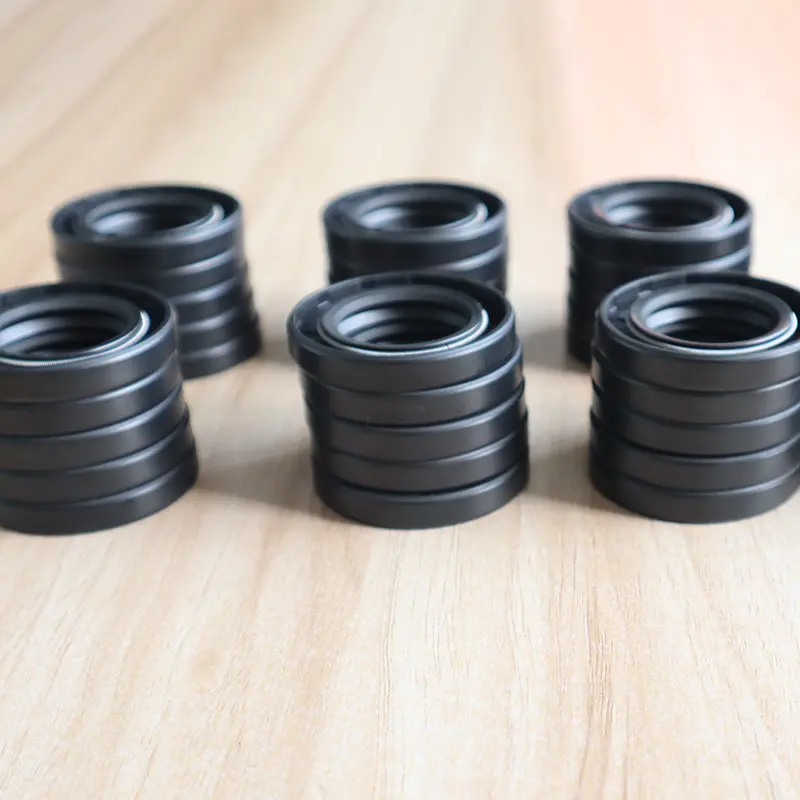

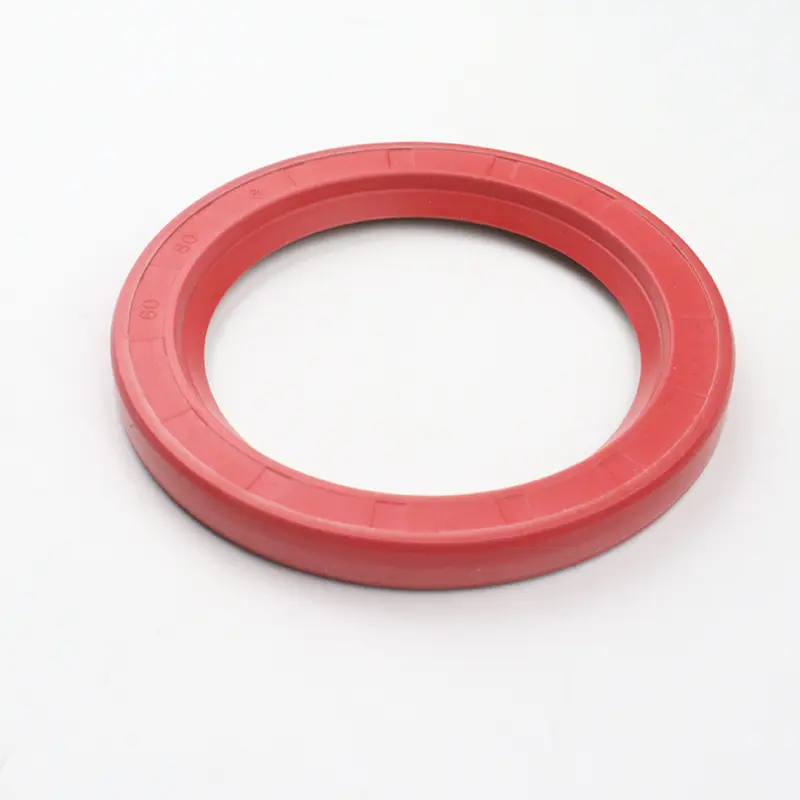

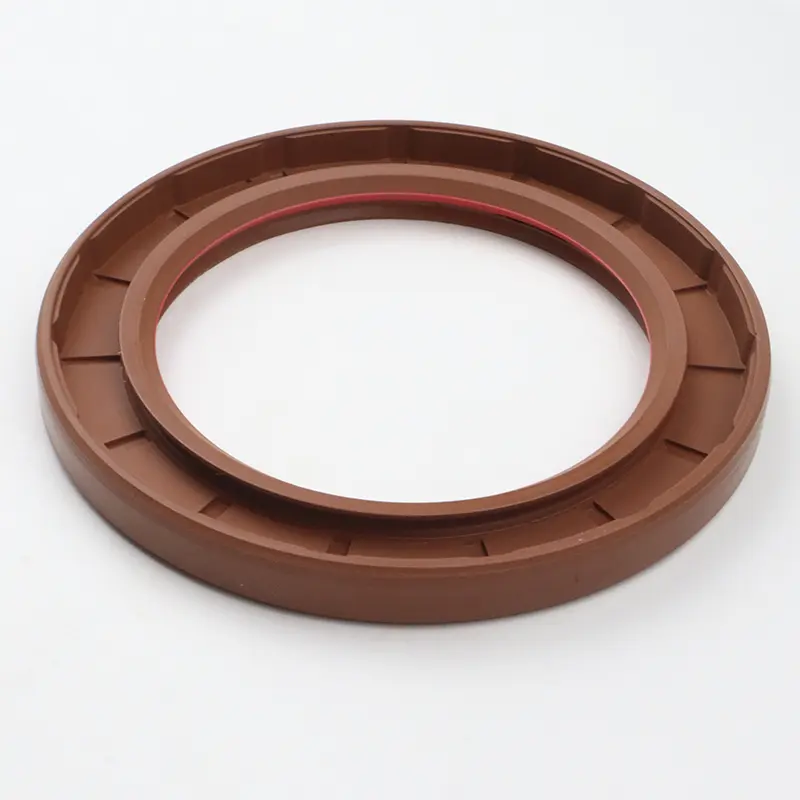

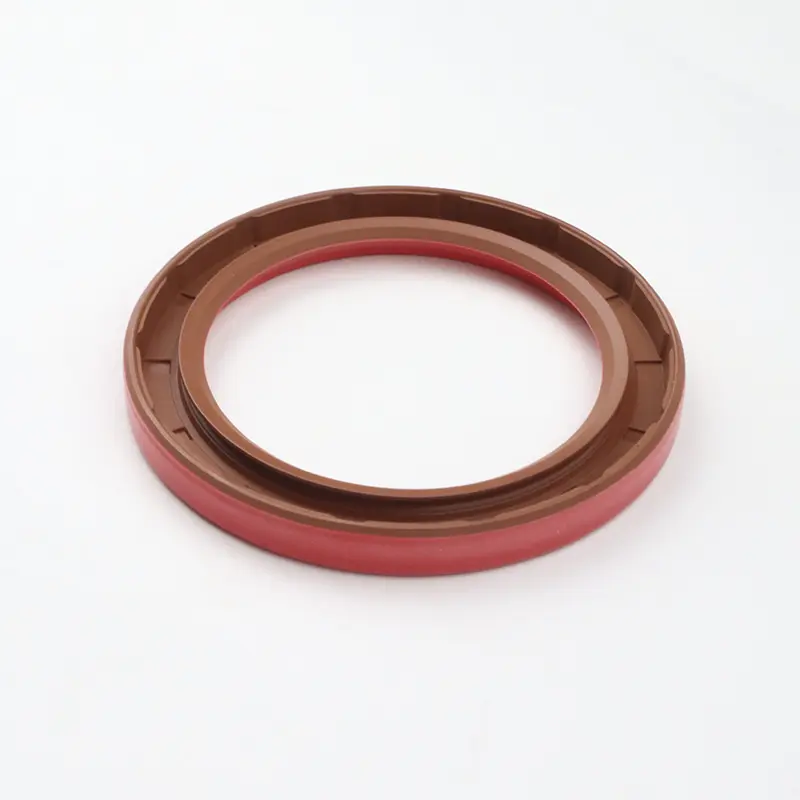

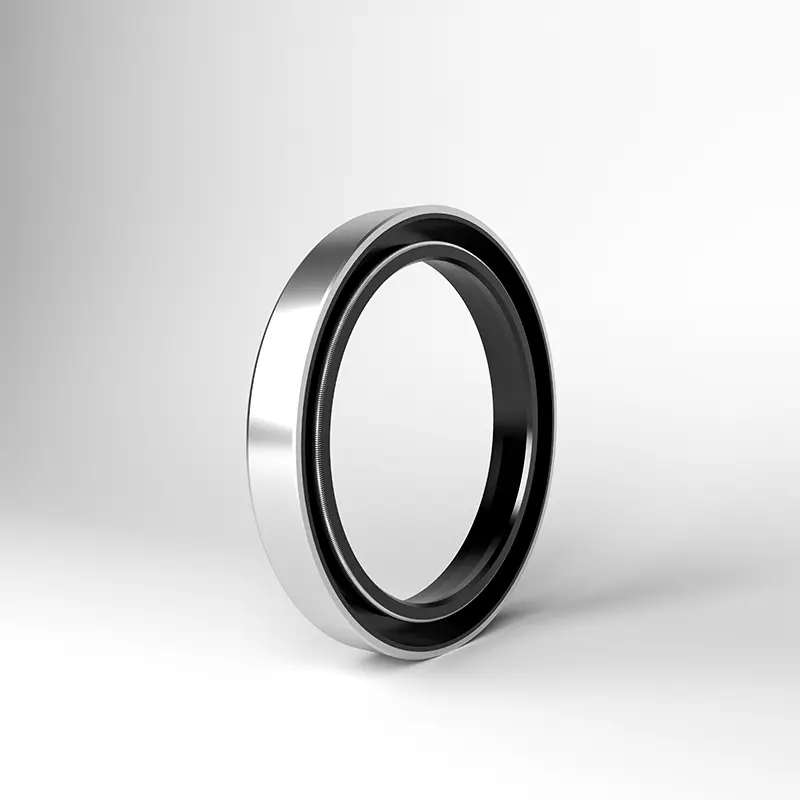

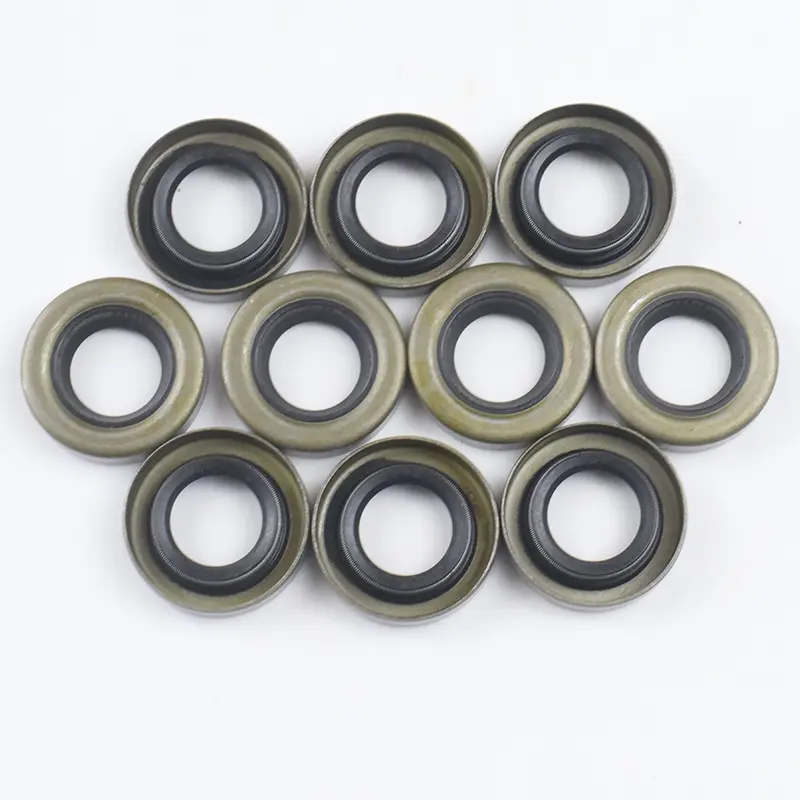

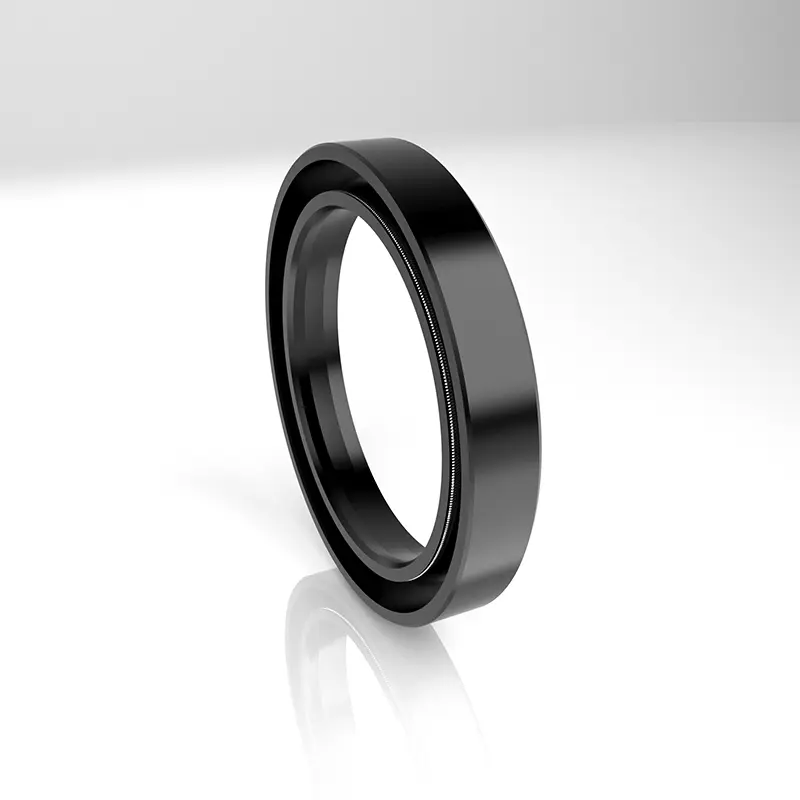

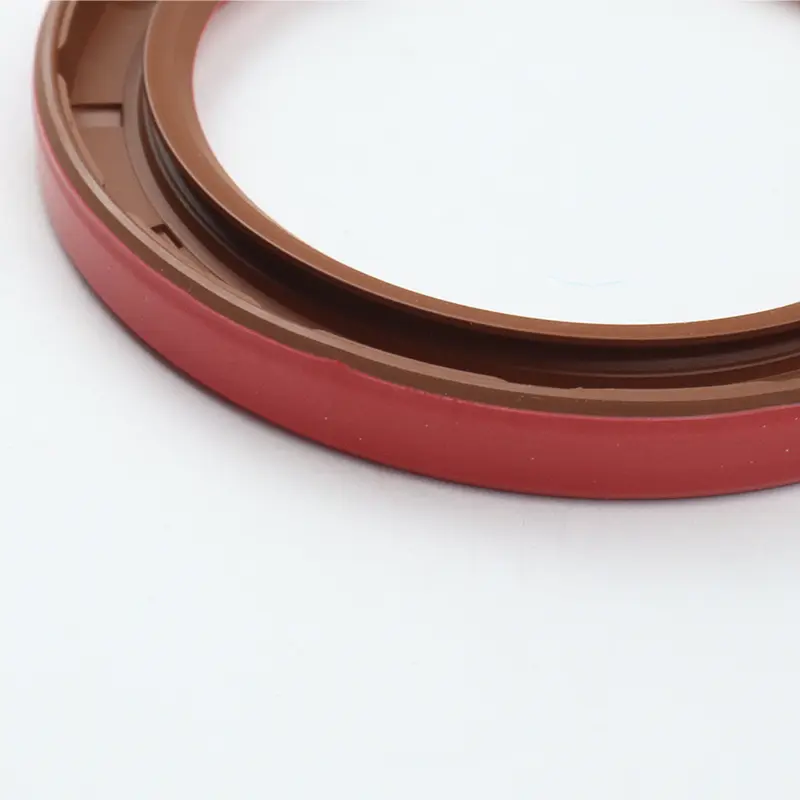

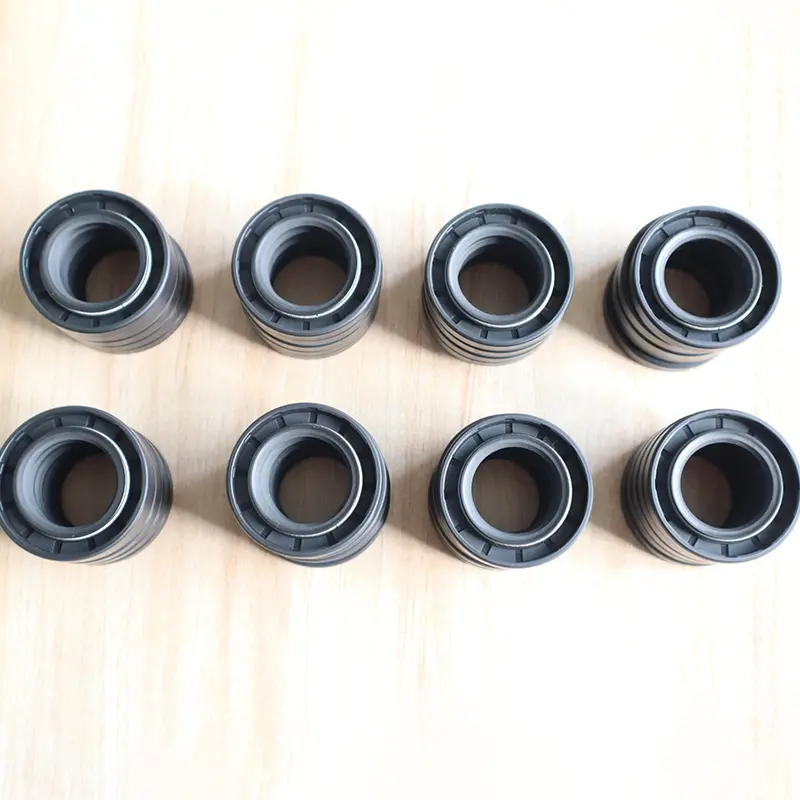

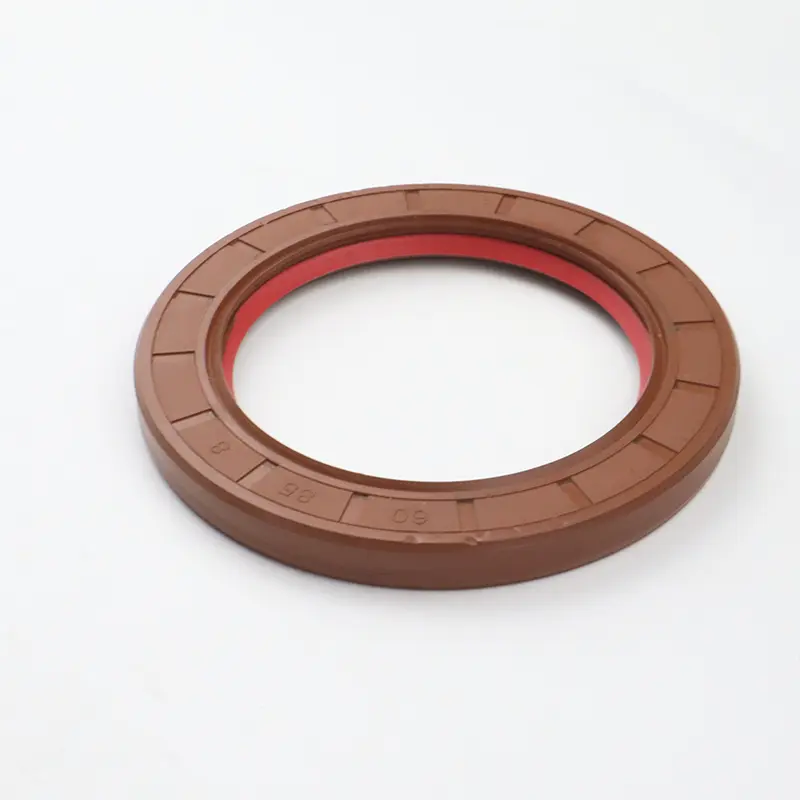

Айналмалы білік ерін тығыздағыштары

Айналмалы біліктің бұрмалық тығыздағыштары, майлы тығыздағыштары ретінде белгілі, айналмалы мойынға орнатылады және айналмалы білікпен салыстырмалы қозғалыс пайда болады. Металл жақтауы тірек рөл атқарады, ал серіппелі майлау майының ағып кетуіне және сыртқы кірдің енуіне жол бермеу үшін герметикалық ерінге радиалды алдын-ала жүктеу қолданылады.

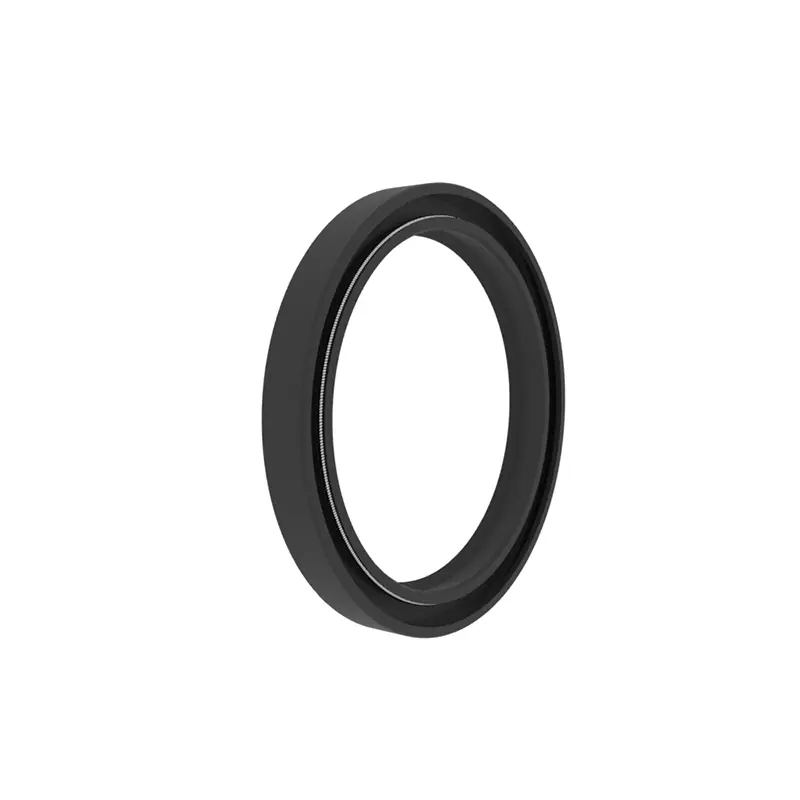

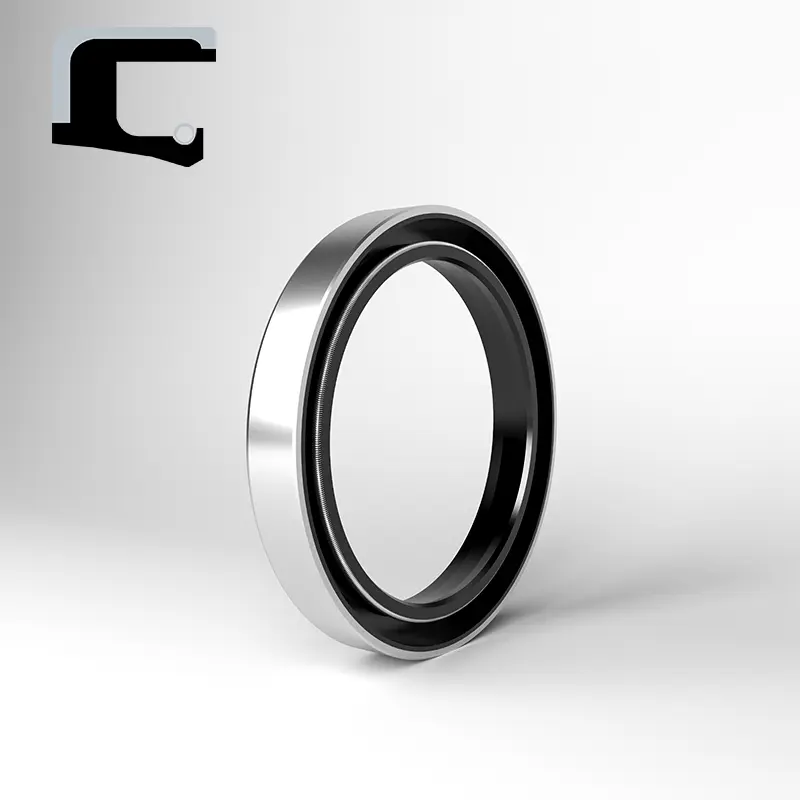

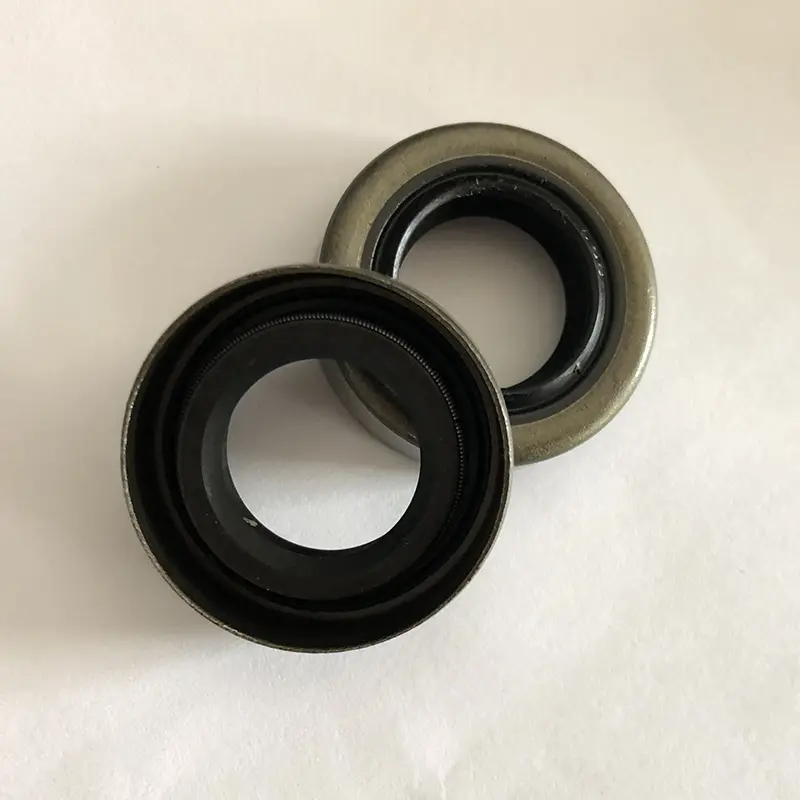

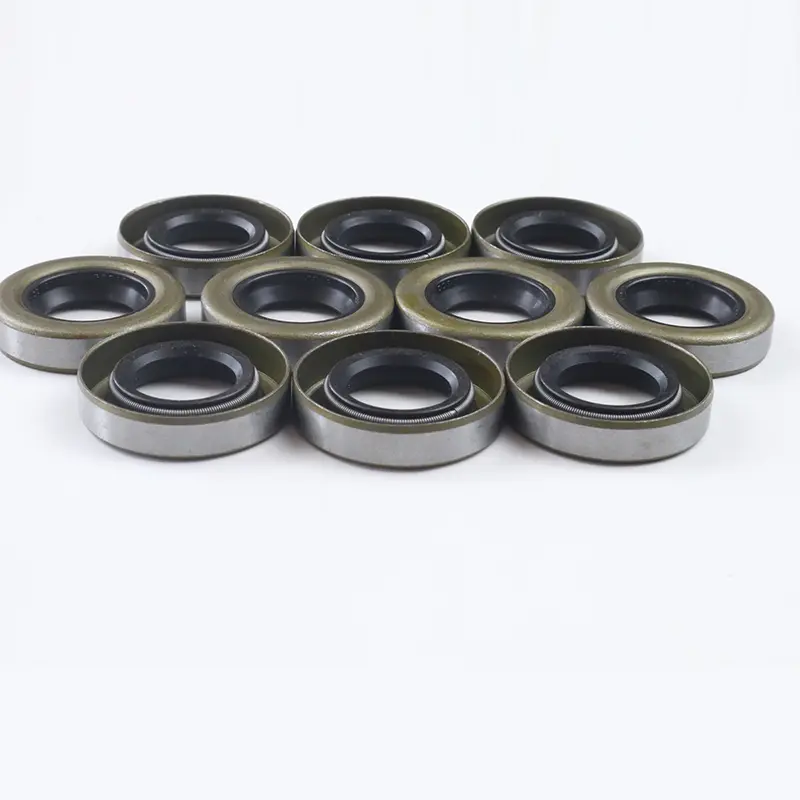

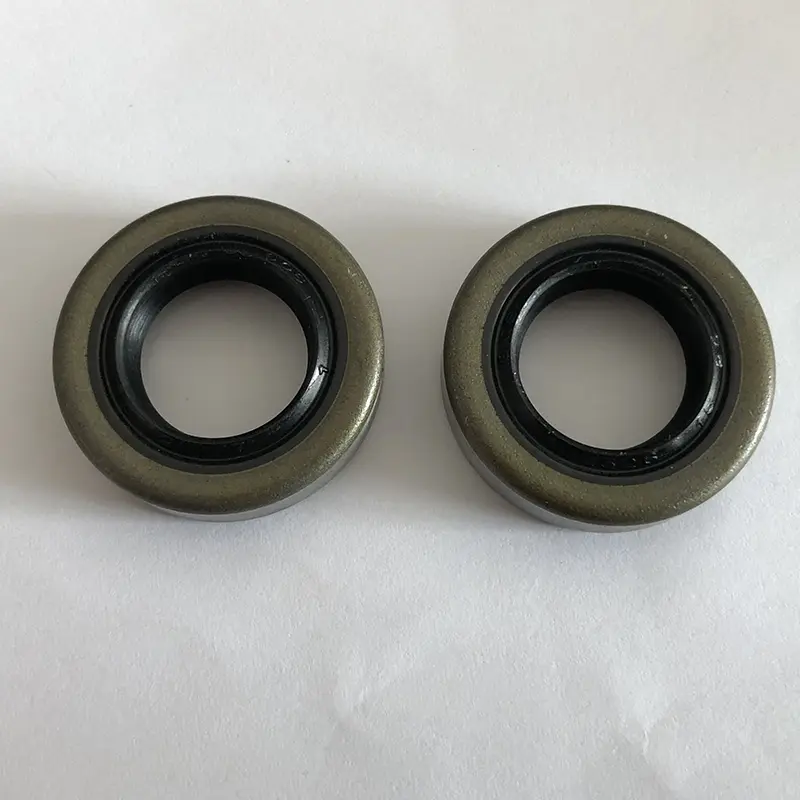

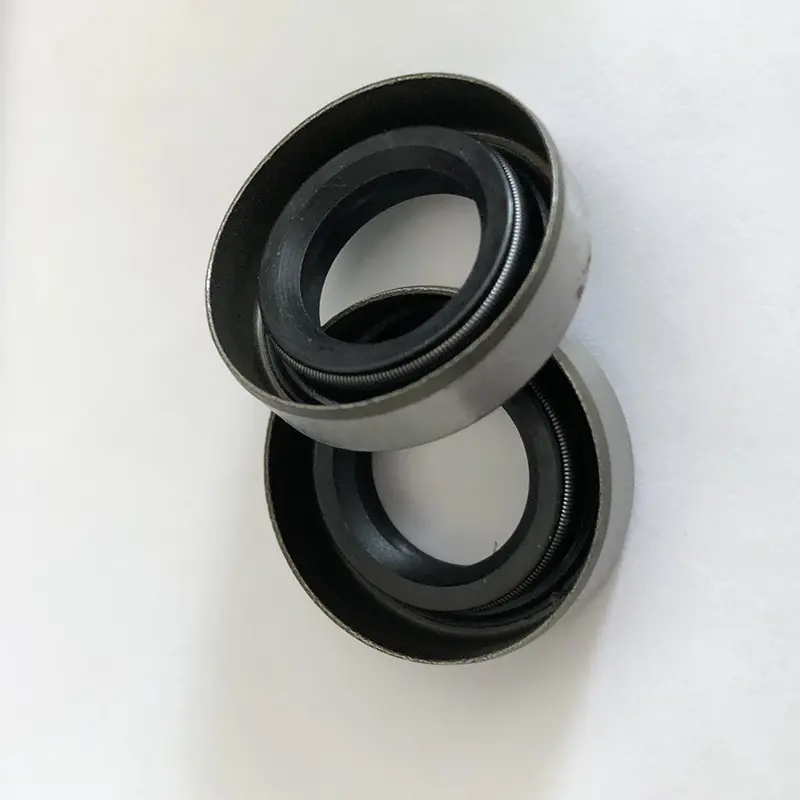

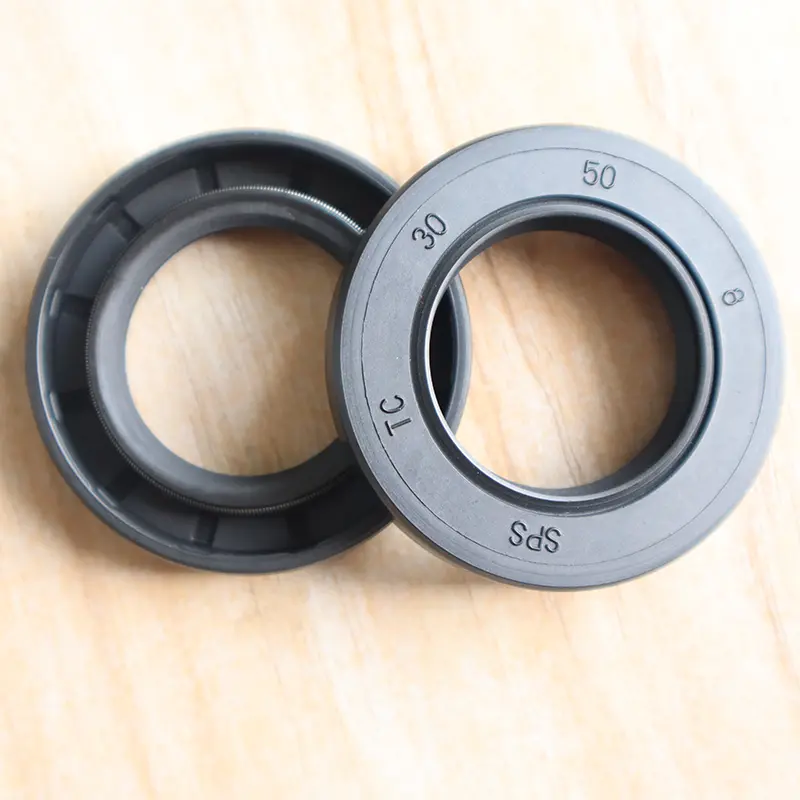

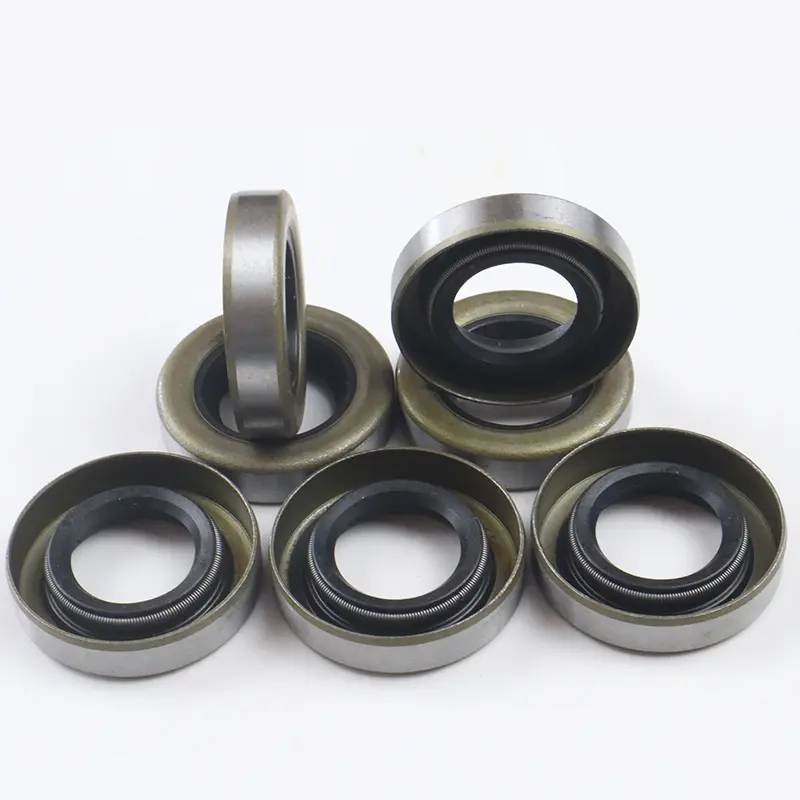

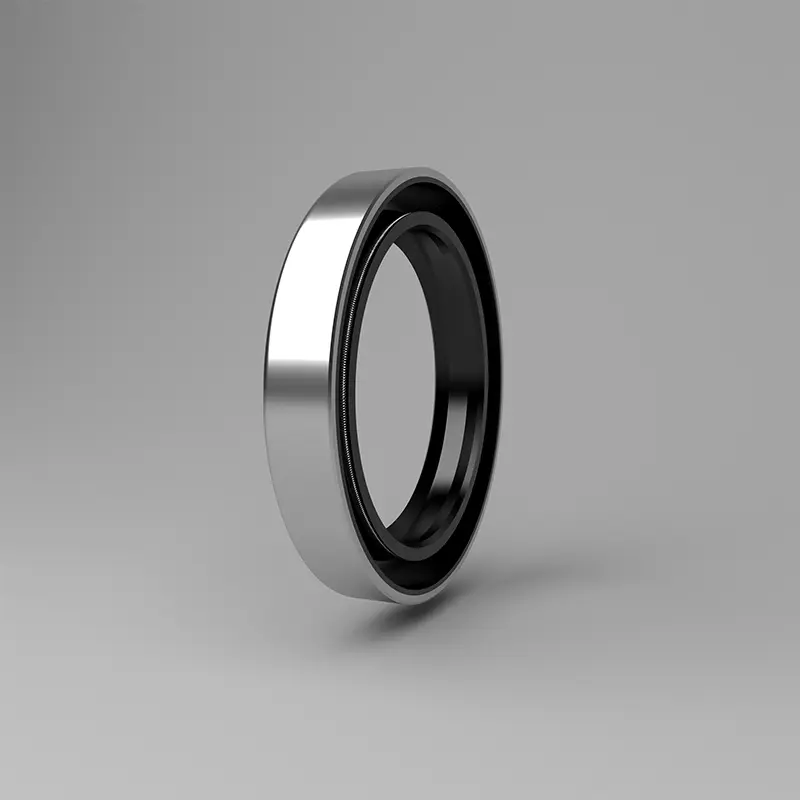

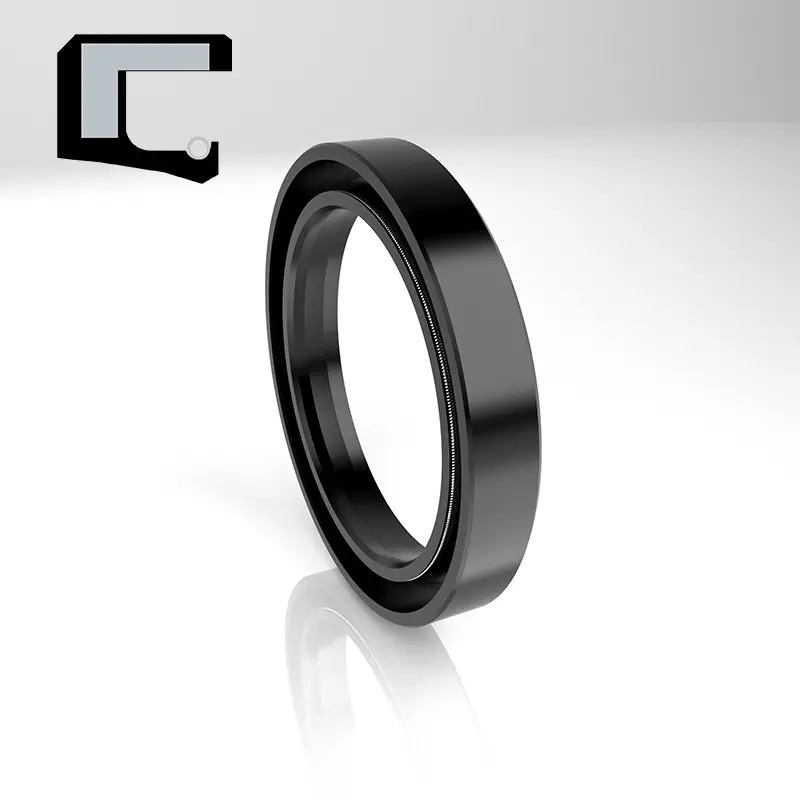

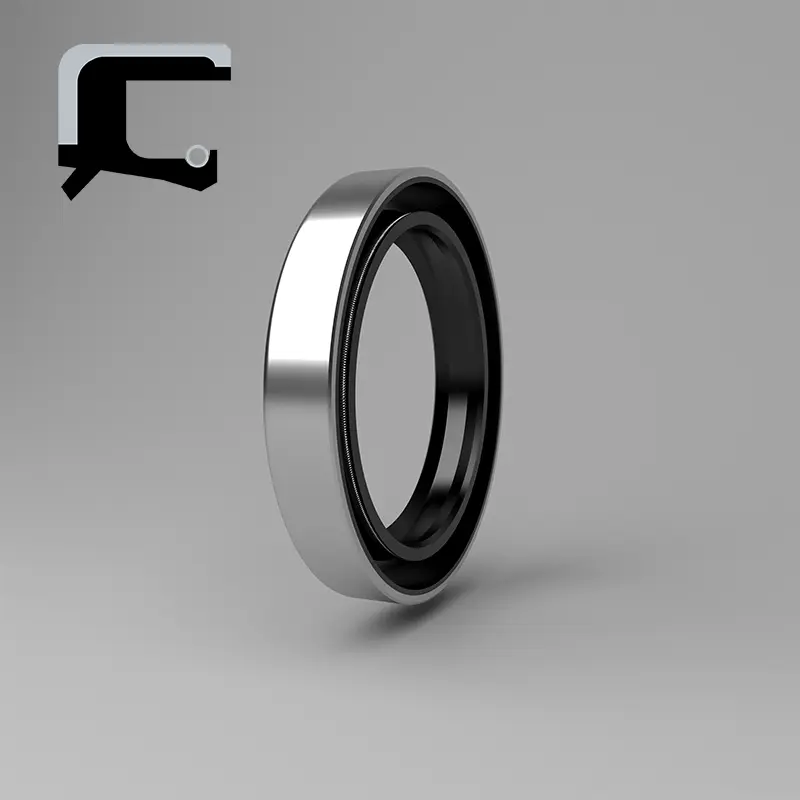

TC / SC / TB / SB Мұнай пломбалары металл қаңқадан, серіппелер мен резеңке денелерден тұрады. Металл қаңқа тірек рөл атқарады, ал серіппелі гол сойымдық күштерін герметикалық ерінге қолданады. TC / TB шаңнан қорғалған қосалқы еріндермен жабдықталған, олар бір жақта және екінші жағынан шаңның құрамындағы жағдайға сай келеді. TB / SB - бұл металл дөңгелек шеңбер, ол майды тығыздағыш қуыста қатты және дәл етеді, бірақ төмен тұтқырлық пен газ ортасы үшін сыртқы шеңбердің тығыздағышты болуы шектеулі. Орнату кезінде сыртқы шеңберге герметик қолдану ұсынылады.

RCTCV қосарланған ерінге арналған жоғары қысымды қаңқалық майды пломбалау функциясы, әдетте, майдың ағып кетуіне жол бермеу үшін шығыс бөліктерінен майлауды қажет ететін бөлшектерді оқшаулайды.

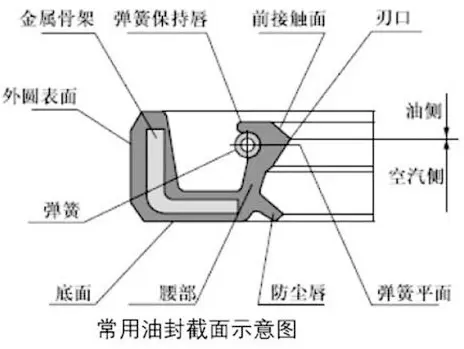

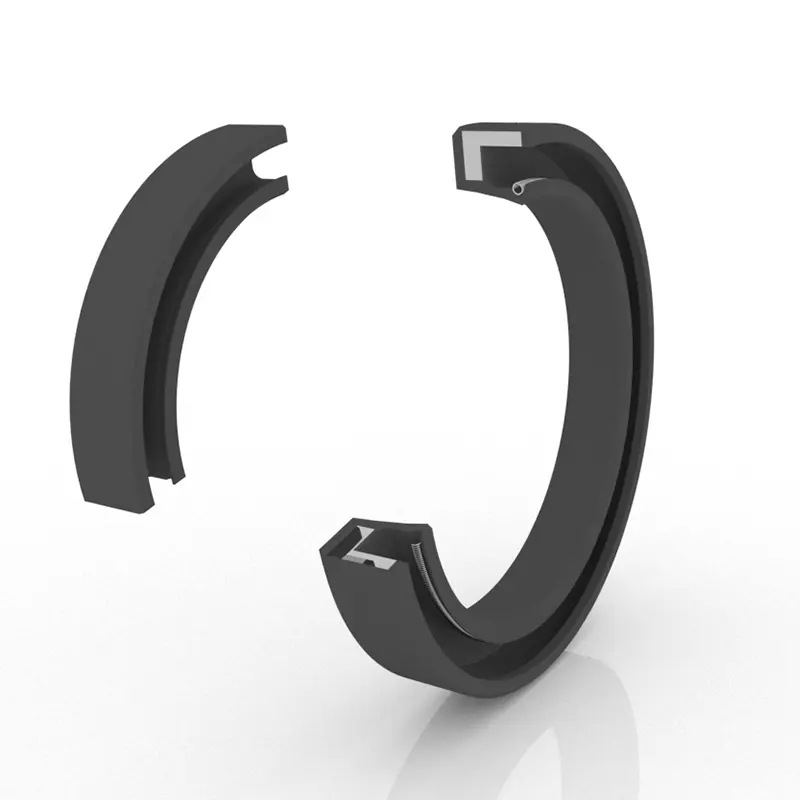

Қаңқа майының тығыздағышы құрылымы үш бөлімнен тұрады: герметикалық денеден тұрады: герметикалық дене, арматуралық қаңқа және өзін-өзі қатайтатын катушкалар. Герметикалық дене түбіне, белге, белге, жиекті кесіп, әр түрлі бөліктерге сәйкес бөлінеді. Әдетте, еркін күйдегі қаңқаның майының ішкі диаметрі біліктің диаметрінен аз, ал белгілі бір «араласу сомасы» бар. Сондықтан, май тығыздағыш майы мен білікке қойылған кезде, май тығыздағыштың жиегіне және майды тығыздағыш катушкасының серпімді күші және өзін-өзі қатайтатын катушкалардың конкурстары білікке радиалды қысқыш күш береді, осылайша ең жақсы тығыздау әсерін алады.

RCTCN қосарлы ерінге арналған жоғары қысымды майлы тығыздағыштың жалпы қысымды төзімді конструкциясы бар, еріннің деформациясы бар, және қысымға ұшыраған жағдайларда айналмалы біліктерді тығыздау үшін қолданылады.

Өнімнің ерекшеліктері мен қосымшалары:

Айналмалы білік ерін тығыздағыштары Орнату құрылымы мен талаптары

1. Білік материалы: көміртекті болат және тот баспайтын болаттан жиі қолданылады. Chrome Pling HRC40-45 жоғары жылдамдықпен қолданылады.

2. Айналмалы білік пен ойық дизайн: біліктің беті тегіс және бұрылыстар алынып тасталады. Спиральды өңдеу белгілері сорғы әсерін тудырады және ағып кетуі мүмкін. Майлы тығыздағыштарды ra0.1-0.5um бетінің кедір-бұдырымен тарту ұсынылады. Бұл жылдамдық жоғарылайды, өйткені жылдамдық жоғарылайды.

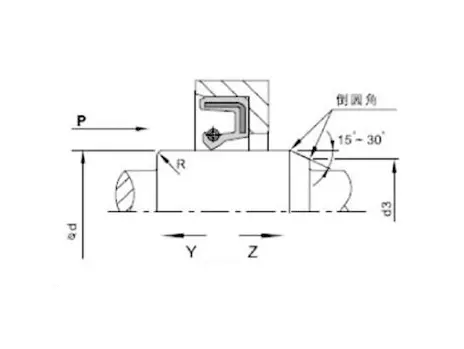

Орнату мен бөлшектеу қажеттілігі үшін білігі мен ойықбелгі қою немесе дөңгелек болуы керек. 1 және 2 суреттерде көрсетілгендей.

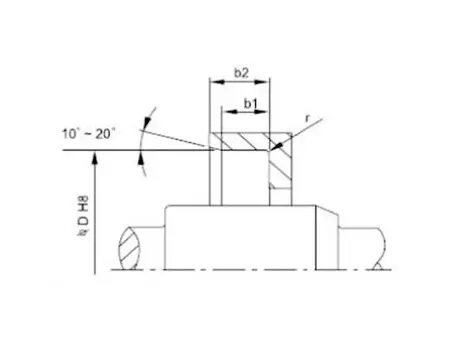

Сурет 1 Groove Smemfer дизайны

2-сурет. Айналмалы біліктің дизайны

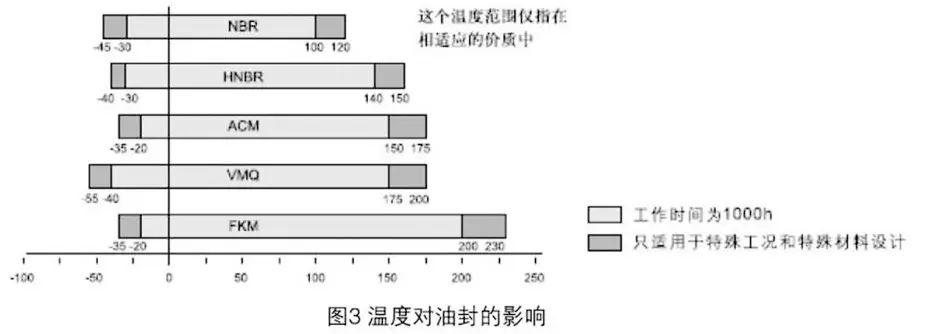

Айналмалы біліктің тығыздағыштарының тығыздау әсеріне әсер ететін ондаған факторлар бар. Мұнай пломбасының материалы мен құрылымымен қатар, орташа, температура, қысым, жылыну, қатаю, т.с.с. және т.б. сияқты басқа да факторлар герметикалық әсерге тікелей әсер етеді, және бұл факторлар көбінесе бір-бірімен өзара әрекеттеседі. Келесі диаграмма тек пайдаланушы анықтамасына арналған.

Айналмалы біліктің бұрмалық тығыздағыштарын орнату: мұқият орнату - бұл майлы тығыздағыш үшін қажетті шарт.

Орнату диаграммасы (қуысты орнату)
Орнатудың дұрыс әдісі	Қолданылатын жұмыс шарттары	Дұрыс емес орнату әдісі
	Бұл тек майлы тығыздағыштың соңғы беті қуыстың ақырғы бетімен шайылған кезде қолданылады. Құрылғы жылдам жылжытатын кезде, май тығыздағышты түзу болуы керек, әйтпесе оны өшіруге болады.
	Бұл жағдайға майлы пломбаның түпкі беті қуыстың соңғы бетінен төмен болатын жағдайға сәйкес келеді. Құрылғы басу жылдамырақ болған кезде, май тығыздағышты да жақсы орналастыруға болады. Алайда, құрылымдық арматураның бұл түрінің өзіндік радиалды орналасуы жоқ, сондықтан жалпақ тақтайшаның осьтік вертикалдылығы және басқан құрылғының қысым білуі белгілі бір дәлдікке жетуі керек.
	Майлы тығыздағыштың соңғы беті қуыстың соңғы бетінен төмен болған жағдайға қолданылады. Құрылғы жылдам жылжытылған кезде, май тығыздағыштың дұрыс орналастырылғанына көз жеткізу керек, әйтпесе оны өшіруге болады.
	Бұл тек қысымға арналған жабдықсыз техникалық қызмет көрсетуге немесе қарапайым орнату жағдайларына жарамды. Орнату процесі мүлдем біркелкі басыла алмайтындықтан, әр түрлі монтаждау сөзсіз пайда болады. Ол негізінен, негізінен, қондырғы кезінде радиалды ауытқудың алдын алу, ол май тығыздағыштың деформациясын тудыруы мүмкін немесе резеңке экструзияны тудыруы мүмкін, немесе орнату кезінде кідірістерден туындаған майлы ілгішке зақым келтіруі мүмкін. Сондықтан, бұл орнату әдісі әдетте ұсынылмайды.

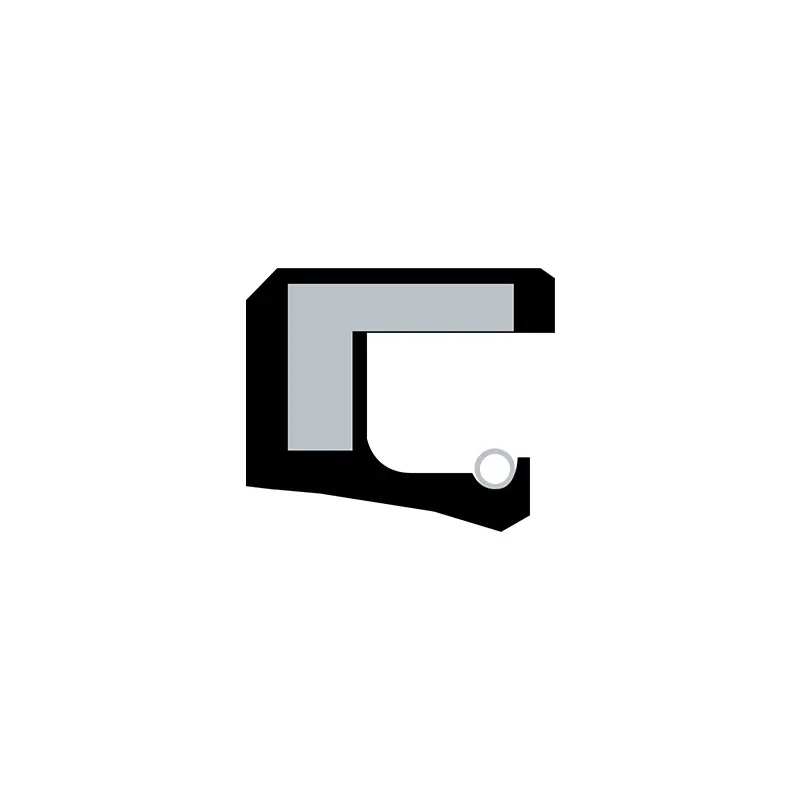

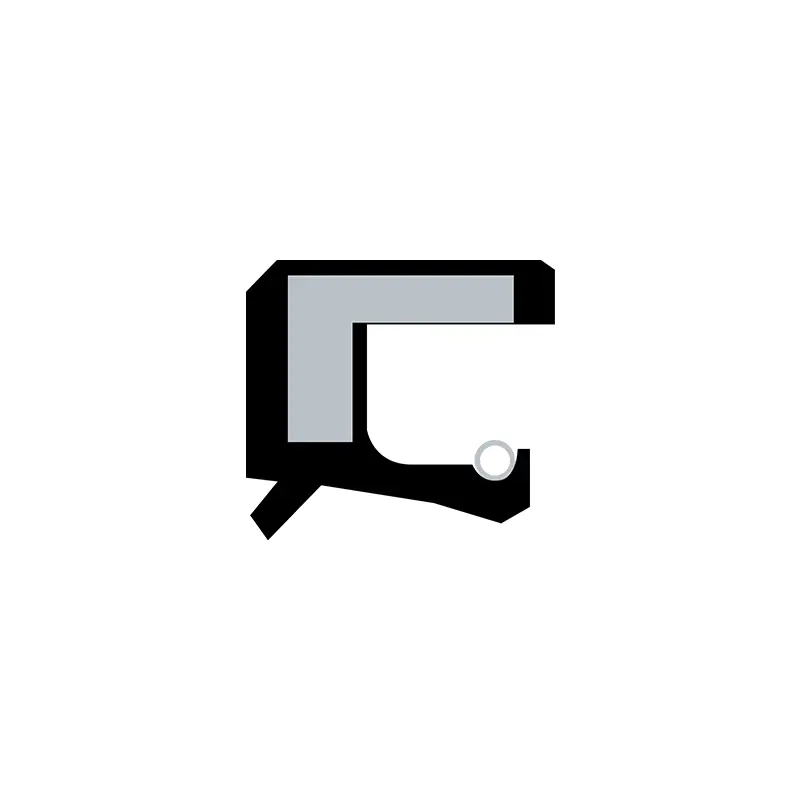

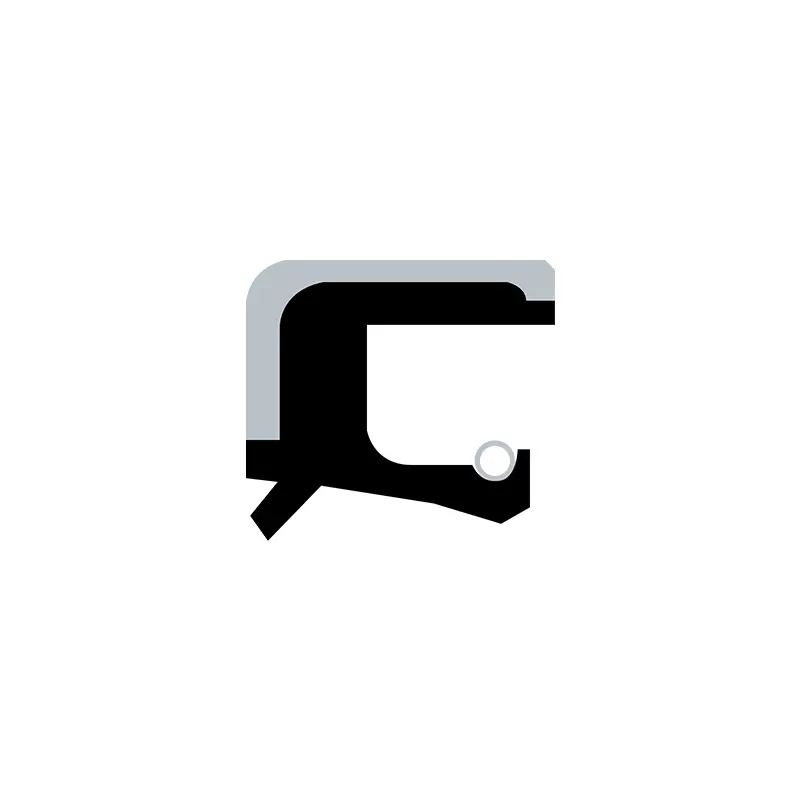

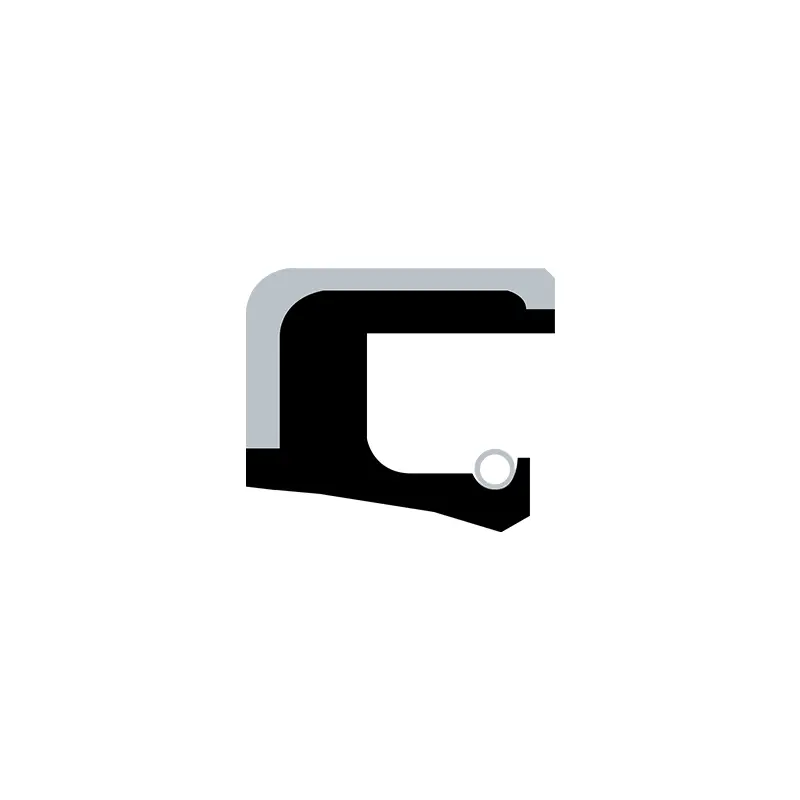

TC / SB / TB / SB Oilx пломбалары:

Көлденең пішін	Улгі	Қолдану	Қысым	Температура	Жылдамдық	Амал	Материал

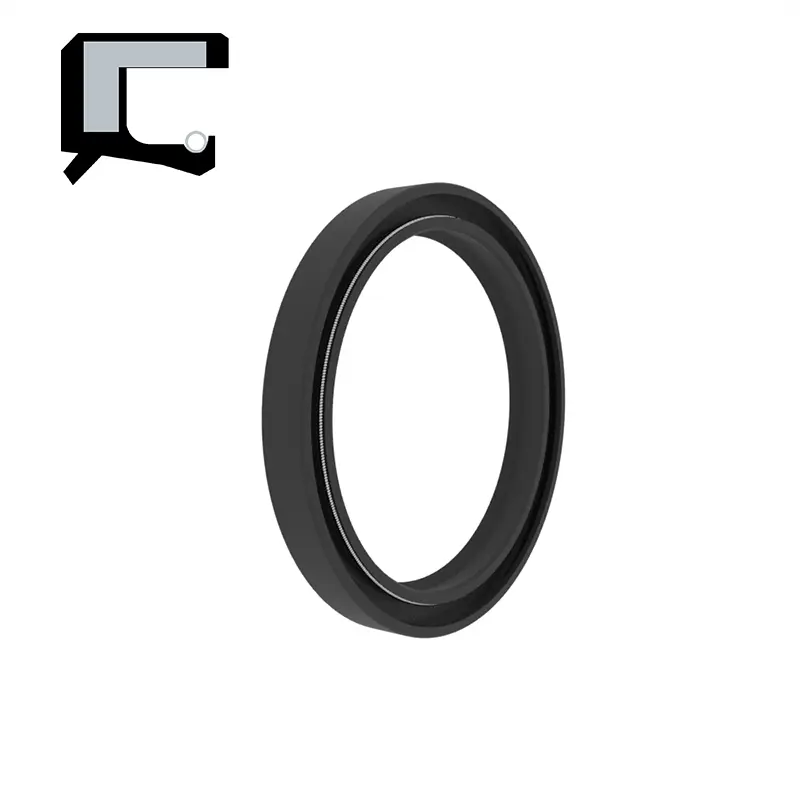

	Тк	Герметизация, шаң өткізбейтін	0,03MPA	-30 ~ + 160	20 м / с	Майлау майы, майды	NBR / FKM + көміртегі болаты
	СК	Герметизация
	Дпа	Герметизация, шаң өткізбейтін		-30 ~ + 100	25 м / с	Су, май, май	NBR + көміртегі болаты
	Ш.б.	Герметизация
