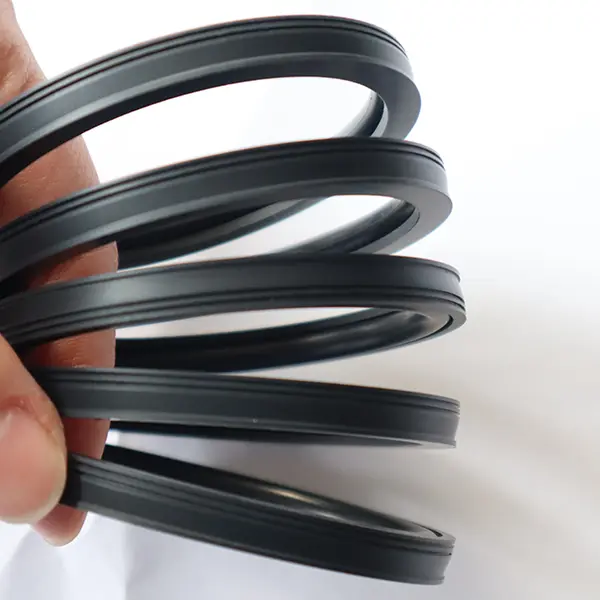

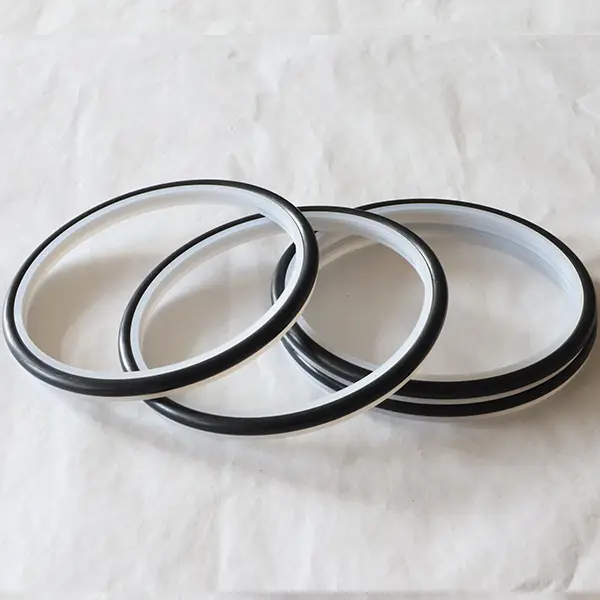

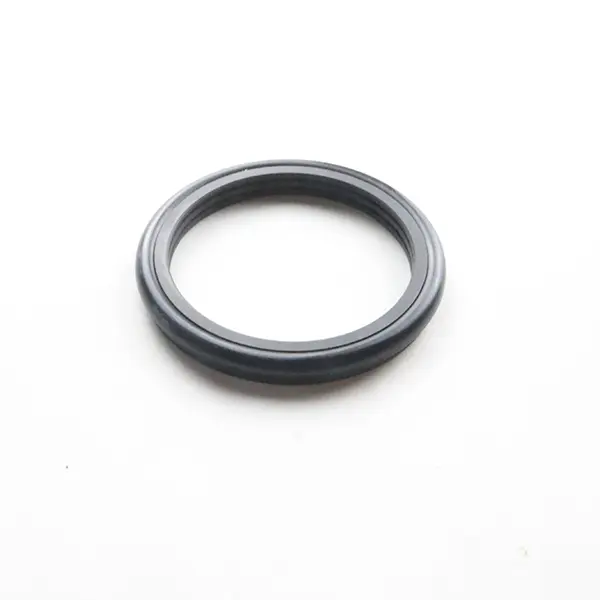

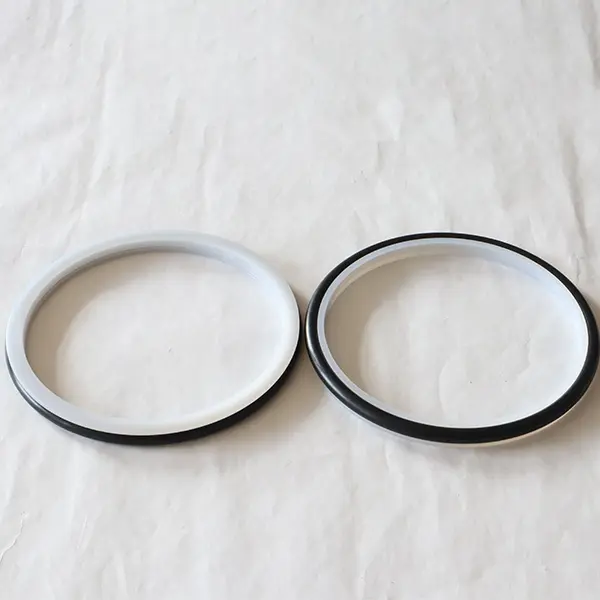

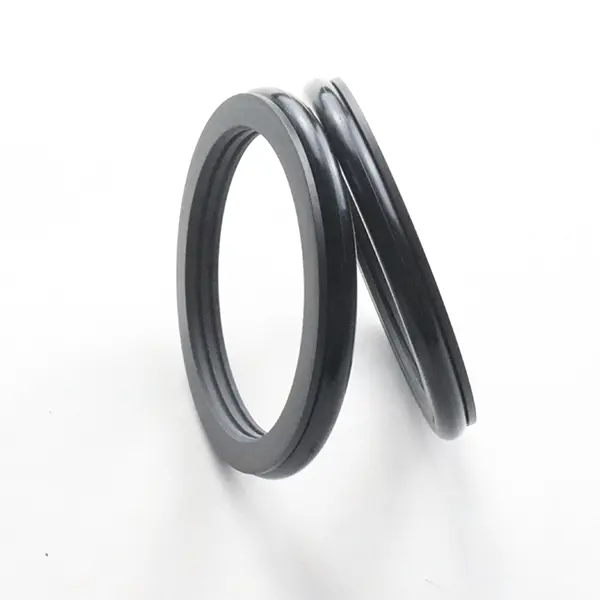

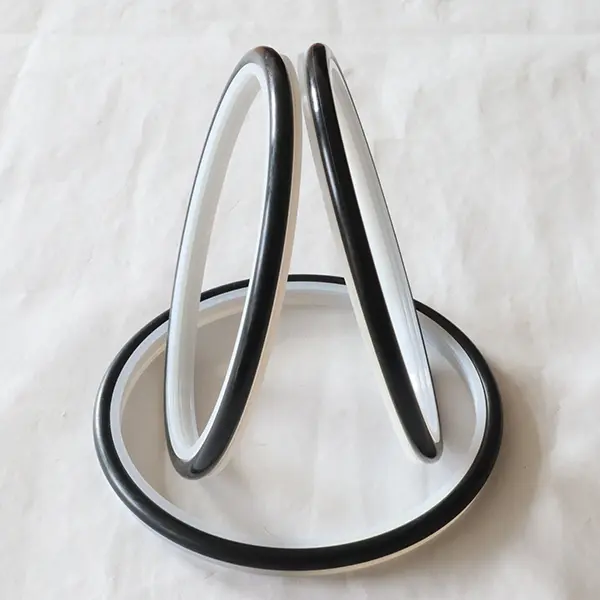

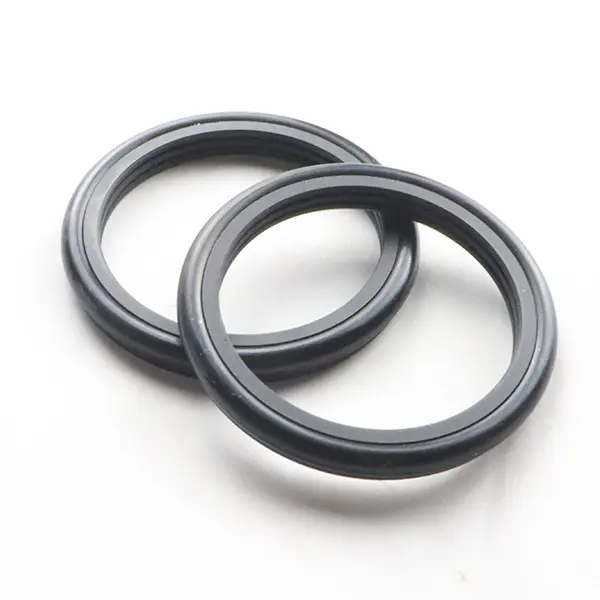

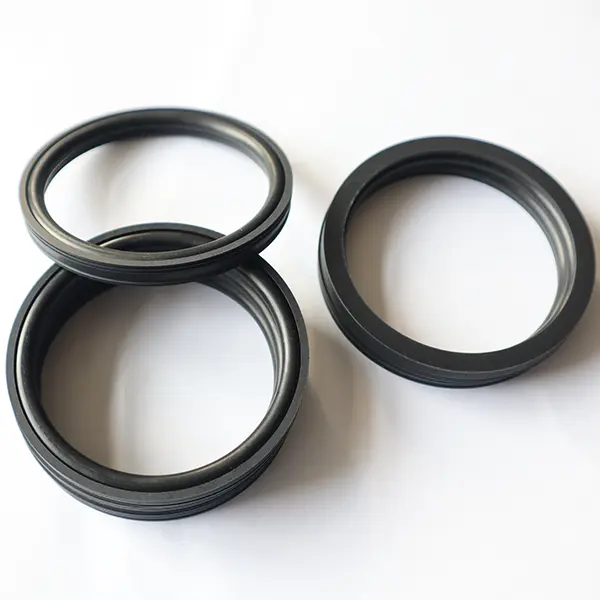

Рухен мөрдің цемент шламына арналған айналмалы тығыздағыштар жоғары сапалы инженерлік пластикалық тісті сақиналардан және O-тәрізді резеңке сақиналардан жасалған. Олар плунжер сорғылары, балшық сорғылары, бұрандалы бұрғылау, бұрғылау қондырғылары, мұнай барлау жабдықтары және бетон араластырғыш қондырғылар сияқты жұмыс істеуге жарамды. Олар екі модельге бөлінеді: RC2061 және RC2062.
Екі RC2061 және RC2062-де гидравликалық өзара әрекеттесу және айналмалы қозғалыстардың біржолғы тығыздалуы үшін жарамды. Олардың ұзақ өмір сүру сипаттамалары, төмен үйкеліс, үйкеліс, жақсы герметикалық, шағын құрылымдық кеңістік және оңай орнату, пайдалану және техникалық қызмет көрсету. Ерін және қалыңдығымен оңтайландырудың арнайы дизайны Цемент шламы сияқты қатерлі бұқаралық ақпарат құралдарында да тығыз жабуға әсер етеді. Тұқымдық бұқаралық ақпарат құралдарын герметизациялау үшін қолданған кезде, біз екі (немесе одан да көп) мөр арасында майлауды ұсынамыз.
Өнімнің ерекшеліктері мен қосымшалары:
Өнімнің ерекшеліктері:
Ұзақ өмір сүру: жоғары функционалды инженерлік пластмассалар мен резеңке, беріктіктің үйлесімі.
Төмен үйкеліс: оңтайландырылған дизайн жұмыс істеп тұруға азаяды және тиімділікті арттырады.
Тамаша тығыздау: герметикалық ерінді дизайн, Цемент шламы сияқты қатерлі бұқаралық ақпарат құралдарына арналған арнайы дизайн.
Шағын құрылым: шағын ғарыштық дизайн, оңай орнату және техникалық қызмет көрсету.
Қатты еңбек жағдайларына қатысты: Тұрақты өнімділікпен балшық және цемент шламы сияқты бұқаралық ақпарат құралдарына арналған.
Қолдану сценарийлері:
Мұнай барлау жабдықтары, мысалы, плунжер сорғылары, балшық сорғылары, бұрандалы бұрғылау, бұрғылау қондырғылары және т.б.
Бетон араластырғыш станциялары сияқты құрылыс машиналары мен жабдықтары.
Тоңазытқышты және қатерлі бұқаралық ақпарат құралдарына төзімді басқа гидравликалық және айналмалы тығыздағыштар.
Техникалық артықшылықтары:
Ерін және қалыңдықты оңтайландыру дизайны төтенше жұмыс жағдайына бейімделу.
Оңай орнату, техникалық қызмет көрсету құны және ұзақ қызмет ету мерзімі.
Жоғары тозуы және жоғары ластануы бар қатал ортаға қатысты.
Пайдалану ұсыныстары:
Балшықтан жасалған бұқаралық ақпарат құралдарында қолданған кезде, мөрдің өмірін ұзарту үшін екі (немесе одан да көп) мөр арасында майлау және майлау ұсынылады.

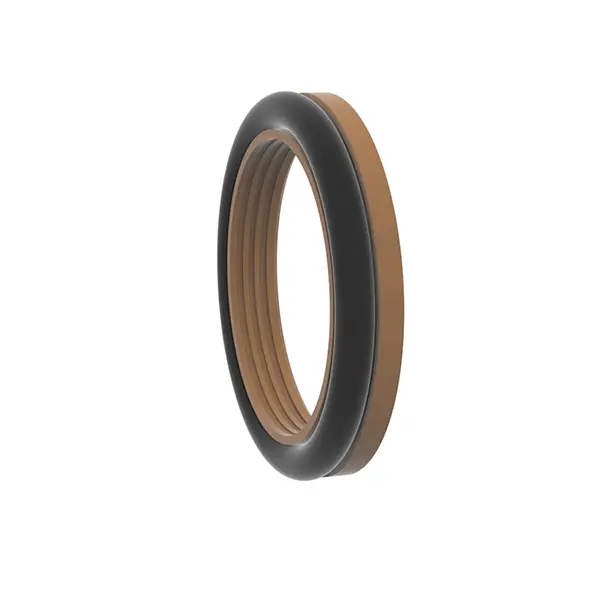

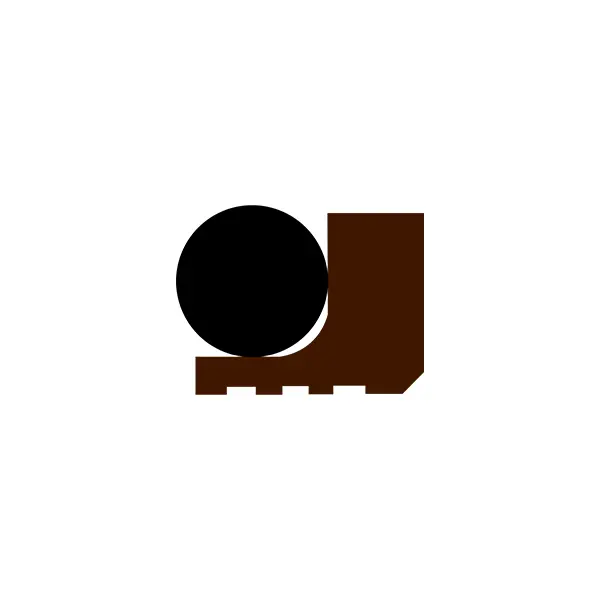

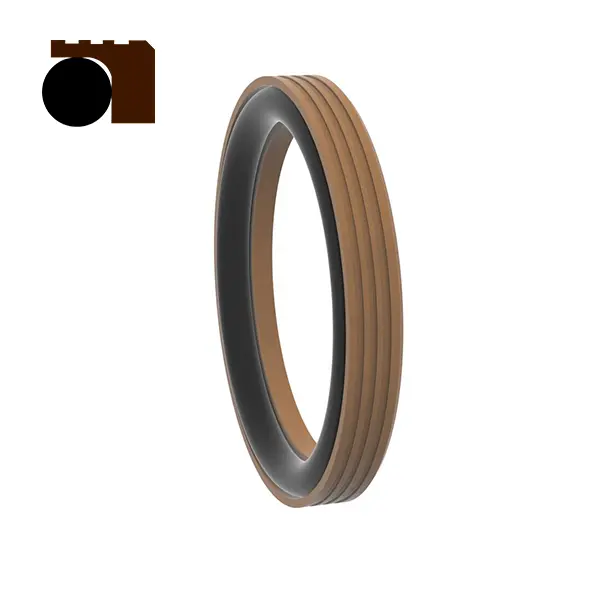

RC2061
Қолданылатын жұмыс шарттары (шекті мәндер бір уақытта көрінбеуі керек)
| Қысым (MPA) | Температура (℃) | Жылдамдық (Ханым) | Амал | |
| Қозғалыс | Айналмалы қозғалыс | |||
| ≤100 | -35 ~ + 100 (сәйкестік O-Ring NBR) | ≤6 | ≤2 | Гидравликалық май, эмульсия, су, балшық, шикі мұнай және т.б. |
| -20 ~ + 200 (Сәйкес O-сақинасы FKM) | ||||
Материалдық таңдау
1
2
Тапсырыс беру мысал
RC2061-80 * 91.7 * 91.7 * 7.6-PTFE4-R01 тапсырыс үлгісі Модель-біліктің диаметрі * ойық диаметрі * ойық ендігі

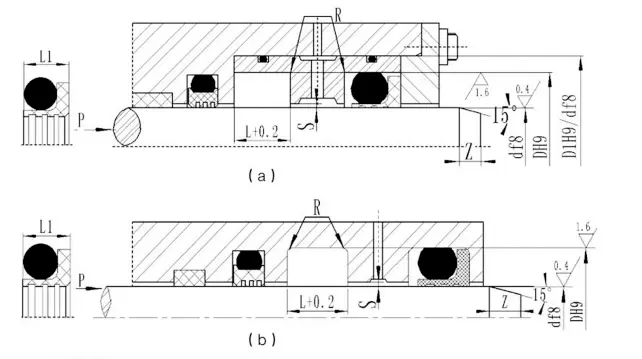

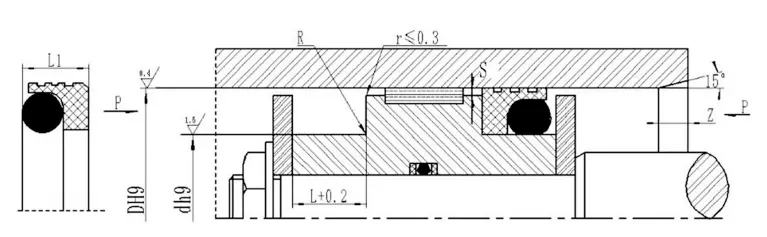

Техникалық сипаттамалар (параметр диапазонындағы кез-келген өлшем қол жетімді)
| Білік диаметрі Стандарт D F8 RC2061 | Білік диаметрі Ауыр түрі D F8 RC2061-Z | Диаметрі D H9 | Ойық ені Өшпін+0.2 | Мөр ені L1 | Дөңгелек бұрыштар RЕңбек | Радиалды тазарту SЕңбек | Бөлігі Zмин | O-сақиналық сым диаметрі | ||
| <10МПА | <20МПА | <40МПА | ||||||||
| 5 ~ 15.9 | - | D + 6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D + 8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D + 11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107.9 | D + 15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D + 19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Ескерту: 1. Білік диаметрі үшін ≤30mm, ашық ойық ұсынылады.
2. Айналмалы тығыздағыш үшін айналмалы біліктің бетінің кермектігі HRC ≥58 болуы ұсынылады.
3. 30МПА-дан асатын қысым үшін H8 / F8 экструзиясы үшін ұсынылады.

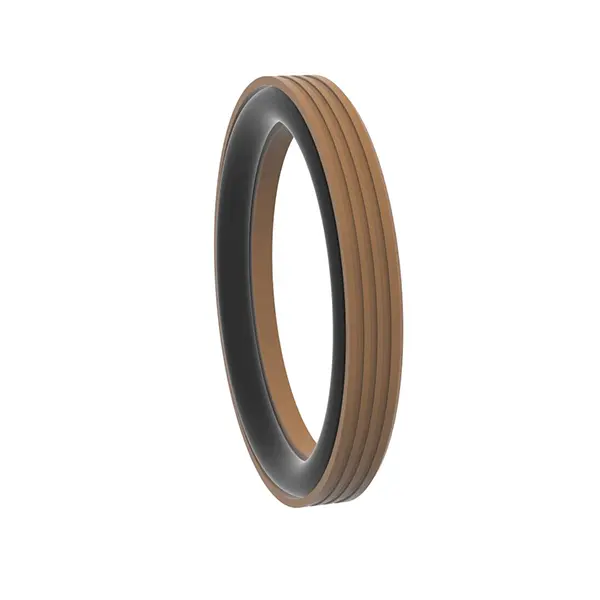

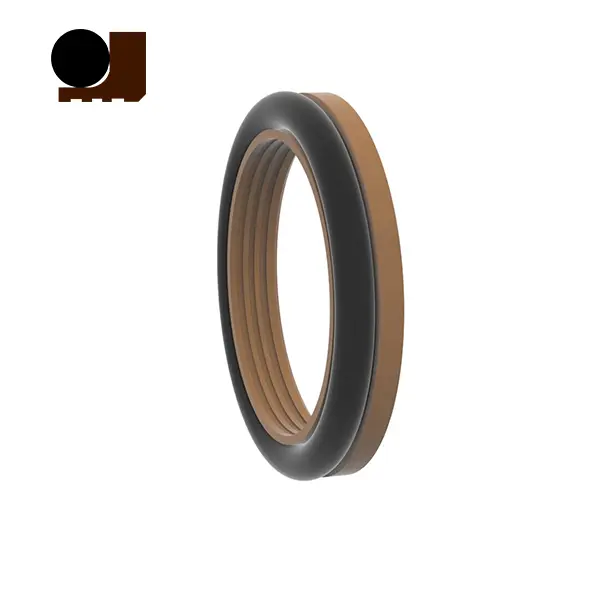

RC2062 Қолданылатын жұмыс шарттары (шекті мәндер бір уақытта көрінбеуі керек)
| Қысым (MPA) | Температура (℃) | Жылдамдық (Ханым) | Амал | |
| Қозғалыс | Айналмалы қозғалыс | |||
| ≤100 | -35 ~ + 100 (сәйкестік O-Ring NBR) | ≤6 | ≤2 | Гидравликалық май, эмульсия, су, балшық, шикі мұнай және т.б. |
| -20 ~ + 200 (Сәйкес O-сақинасы FKM) | ||||
Материалдық таңдау
1
2
Тапсырыс беру мысал
RC2062-80 * 68.3 * 68.3 * 7.6-ptfe4-r01 тапсырыс моделі Модель-цилиндрдің диаметрі * ойық
Техникалық сипаттамалар (параметр диапазонындағы кез-келген өлшем қол жетімді)
| Диафрагма ауқымы Стандартты түрі D H9 RC2062 | Диафрагма ауқымы Ауыр түрі D H9 RC2062-Z | Диаметрі D H9 | Ойық ені Өшпін+0.2 | Мөр ені L1 | Дөңгелек бұрыштар RMax | Радиалды тазартуЕңбек | Бөлігі З.мин | O-сақиналық сым диаметрі | ||
| <10МПА | <20МПА | <40МПА | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
ЕСКЕРТПЕ: 1. Цилиндрдің диаметрі үшін ≤ 30 мм, ашық ойықты пайдалану ұсынылады.
2. 30МПА-дан асатын қысым үшін, H8 / F8-ді экструзияға дейін пайдалану ұсынылады.
