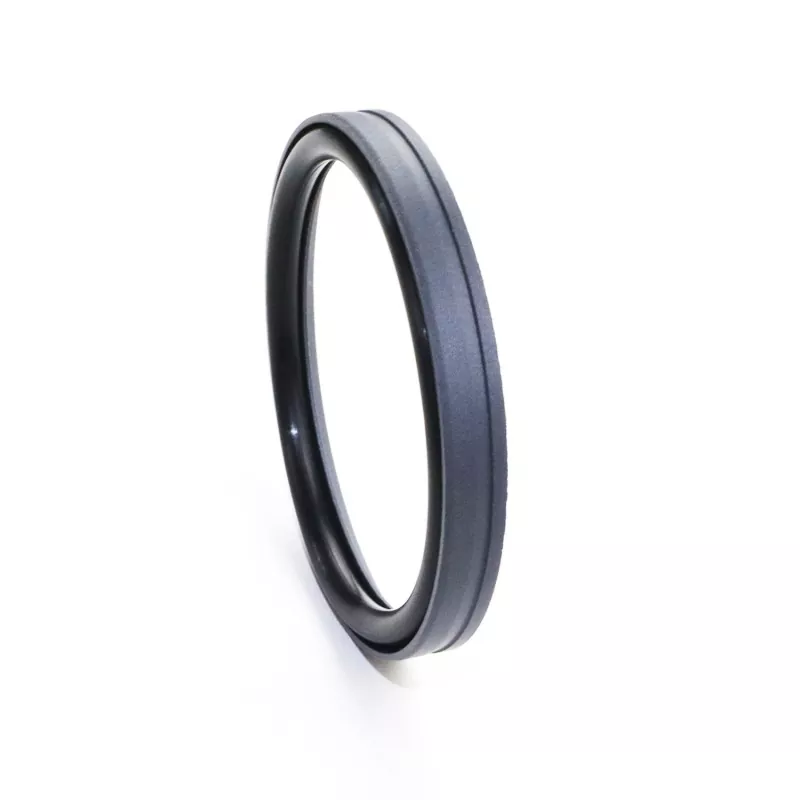

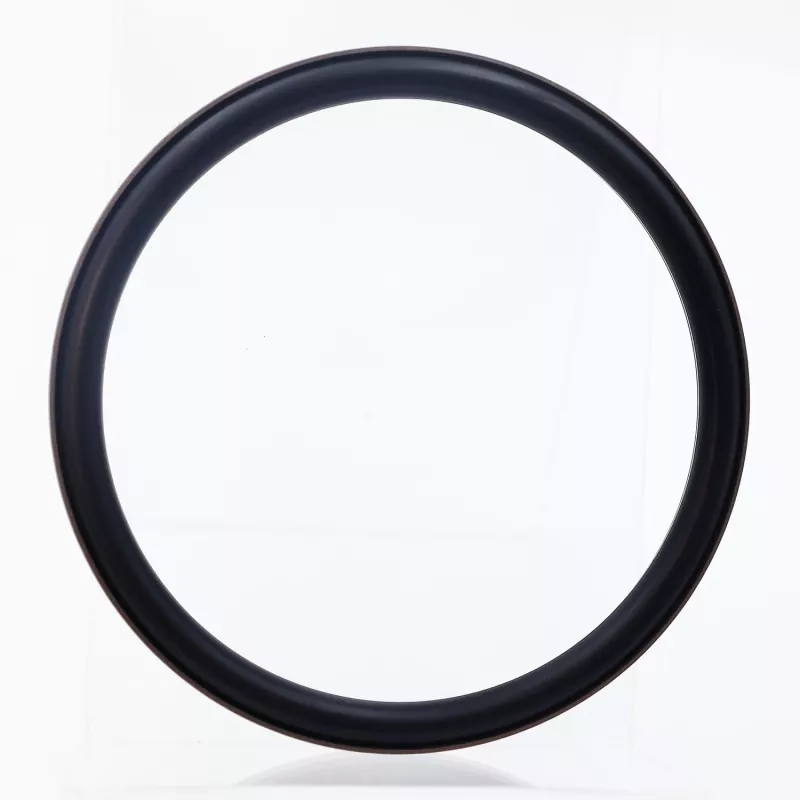

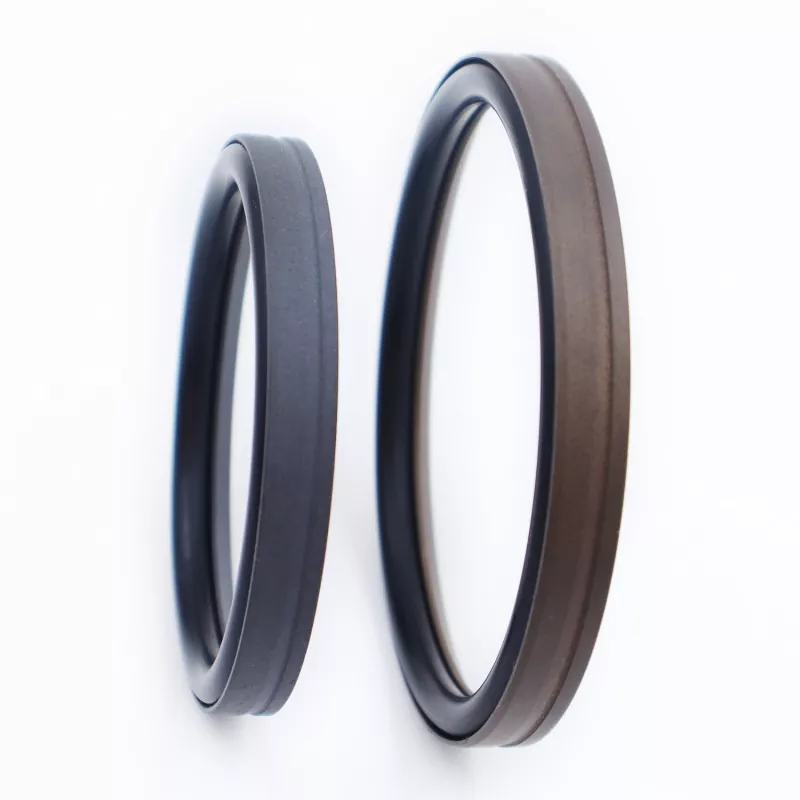

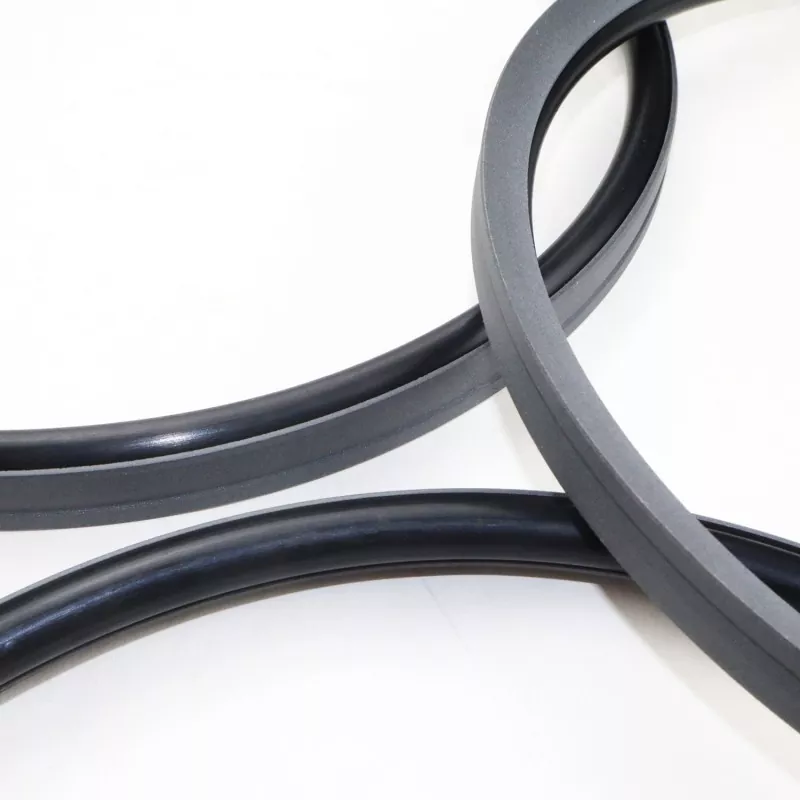

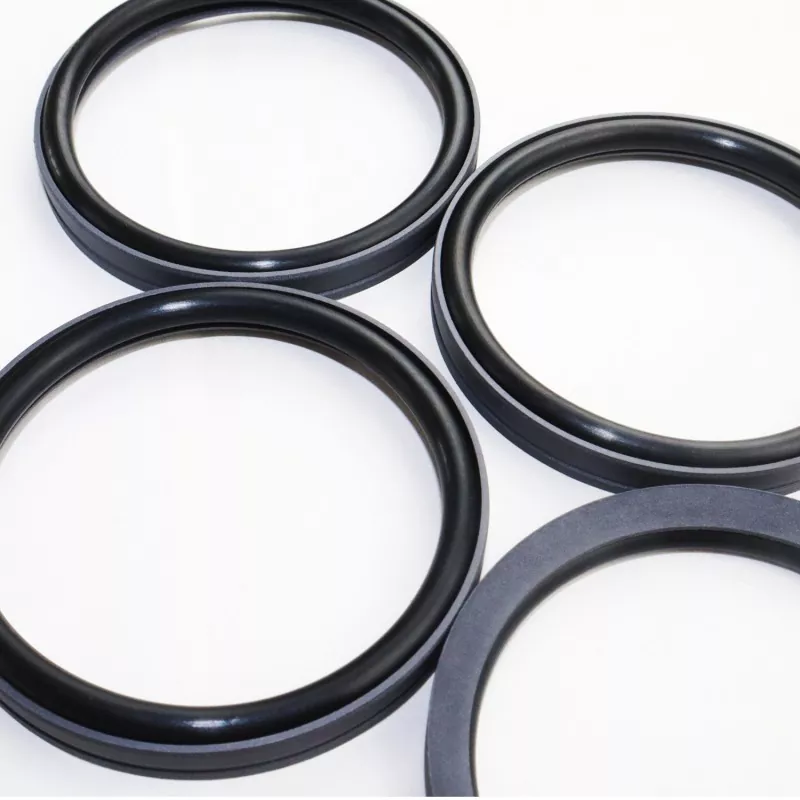

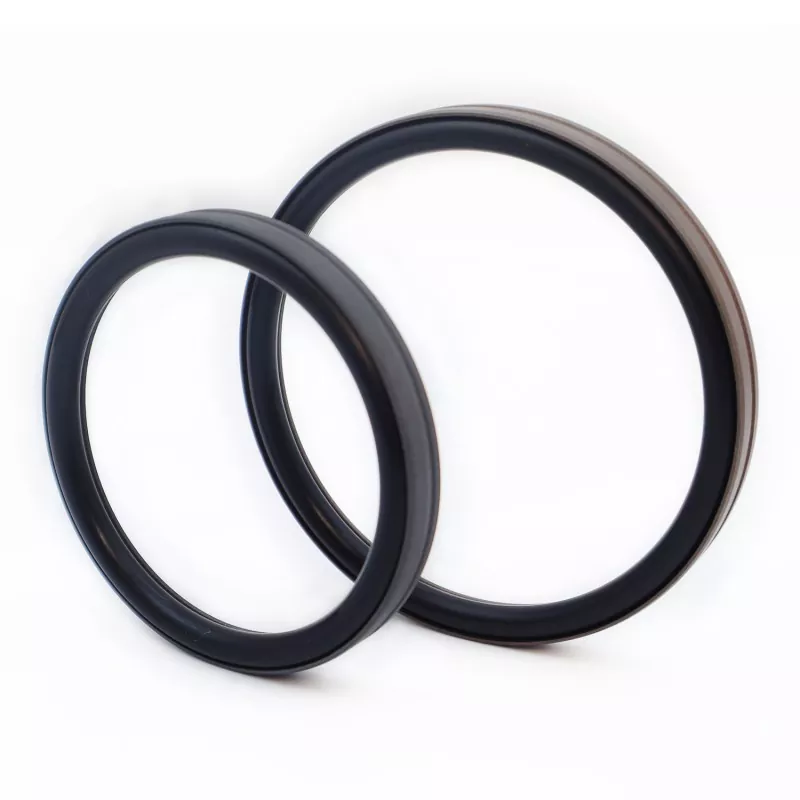

Саңылаулы аяқ типті біріктірілген тығыздағыш PTFE (немесе PTFE композиті) және резеңке тығыздағыш сақинадан жасалған табан тәрізді тығыздағыш сақинадан тұрады; ол гидравликалық және пневматикалық поршеньді қолданбаларда бір әрекетті тығыздау үшін арналған. Ол сәйкес келетін O-сақинасының негізінде RC53 және RC54 серияларына жіктеледі (GB1235 стандартына сәйкес). Тығыздау сақинасының жұқа ерінді дизайны арқасында ол тамаша кейінгі өтемақы мен жоғары тығыздау өнімділігін ұсынады. Ол жоғары және төмен қысымды жағдайларда жақсы жұмыс істейді, «таяқша сырғу» (тырмалау)сыз жұмыс істейді, ұзақ мерзімді майсыз тығыздауды қолдайды және жоғары қысымды цилиндр поршеньдері үшін кеңінен қолданылады.
Аяқ тәрізді тығыздағыш бетіндегі сына тәрізді ойық үйкелісті азайта отырып, тығыздағыштың тұтастығын және ластануға төзімділігін арттырады. Құрылымдық дизайн сонымен қатар тығыздағыштың қысымды көтеру қабілетін жақсартады. Әдетте, ол жабық ойықтарға орнатуға жарамайды.
1. Гидравликалық және пневматикалық қолданбалар үшін қолайлы;
2. Жоғары және төмен қысым жағдайында өте жақсы тығыздау өнімділігі;
3. Төмен үйкеліс, ең аз үзілуге қарсылық, бірқалыпты қозғалыс, динамикалық және статикалық үйкеліс тең және таяқша сырғуы жоқ;
4. Ұзақ қызмет ету мерзімі; майсыз майлау үшін жарамды;
5. Жоғары қысымды және өте жоғары қысымды тығыздау үшін қолайлы;
Шекті мәндер бір уақытта болмауы керек.
|
Қысым (МПа) |
Температура (°C) |
Жылдамдық м/с |
БАҚ |
|
≤100 |
-35 пен +100 (NBR сақинасымен) |
≤6 |
Минералды негіздегі гидравликалық майлар, отқа төзімді сұйықтықтар (HFA/HFB), газдар және т.б. |
|
-20 - +180 (FKM сақинасымен) |
1. Үйлесімді тығыздағыш сақина материалдарына мыналар жатады: R01 нитрилді резеңке (NBR), R02 фторэластомері (FKM) және т.б.
2. Тығыздау сақинасының материалы: Стандартты материал PTFE3; басқа қолжетімді материалдарға PTFE2, PTFE4 және басқа да жоғары өнімді пластиктер жатады.
Тапсырыс үлгісі: RC53-80x69.6x9.8-PTFE3-R01
Саңылаудың диаметрі x ойықтың диаметрі x ойықтың ені | PTFE3: модификацияланған PTFE материал коды | R01: O-сақина материалының коды
Параметрлер ауқымындағы кез келген өлшем қолжетімді
|

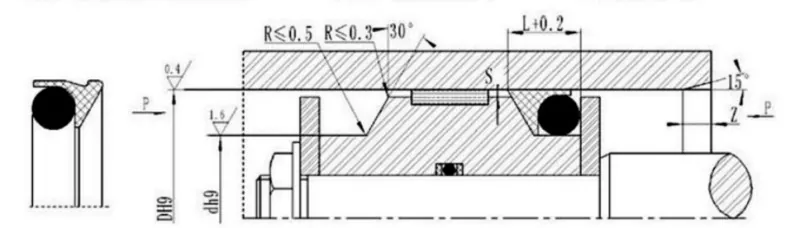

Диафрагма диапазоны D H9 |
Ойықтың диаметрі d h9 |
Ойықтың ені L+0,2 |
Радиалды клиренс Smax |
Фака Змин |
Сақина сымының диаметрі істеу |
|
|
<40Мпа |
<60Мпа |
|||||
|
13~24 |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
GB1235 сақиналарымен үйлесімді; көрсетілген ауқымдағы кез келген өлшемді жеткізуге болады.
|
Диафрагма диапазоны D H9 |
Ойықтың диаметрі d h9 |
Ойықтың ені L+0,2 |
Радиалды клиренс Smax |
Фака Змин |
Сақина сымының диаметрі істеу |
|
|
<40Мпа |
<60Мпа |
|||||
|
12~49 |
D-7,0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
D-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170~1500 |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
Ескертпе: >60 МПа қысымдар үшін тығыздағыштың негізі аймағында H8/8 қондыру рұқсаты пайдаланылады, ал өте жоғары қысымдағы тығыздағыш саңылаулары Smax <0,05 құрайды.
