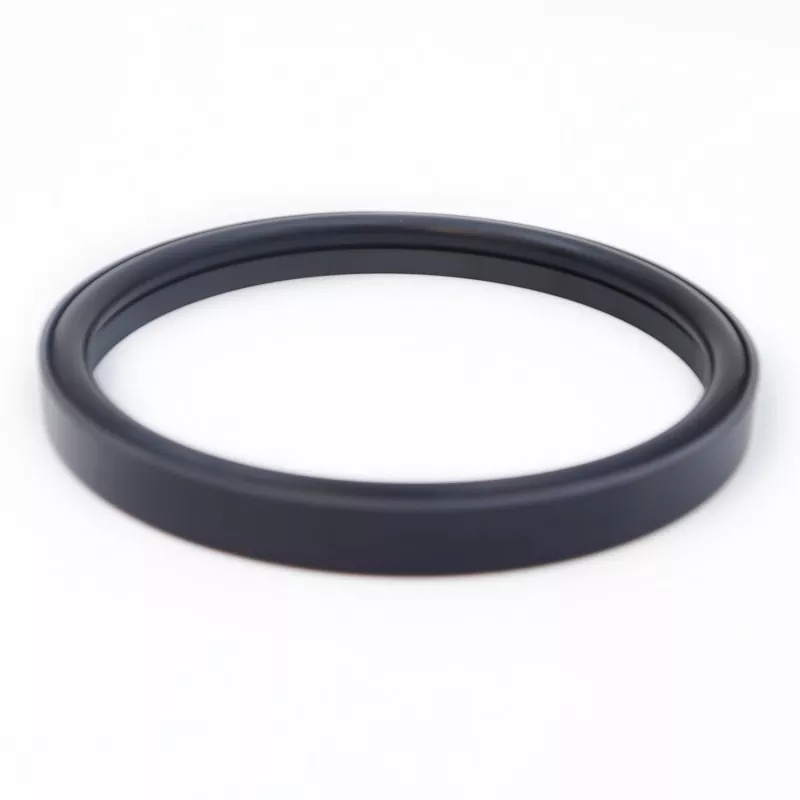

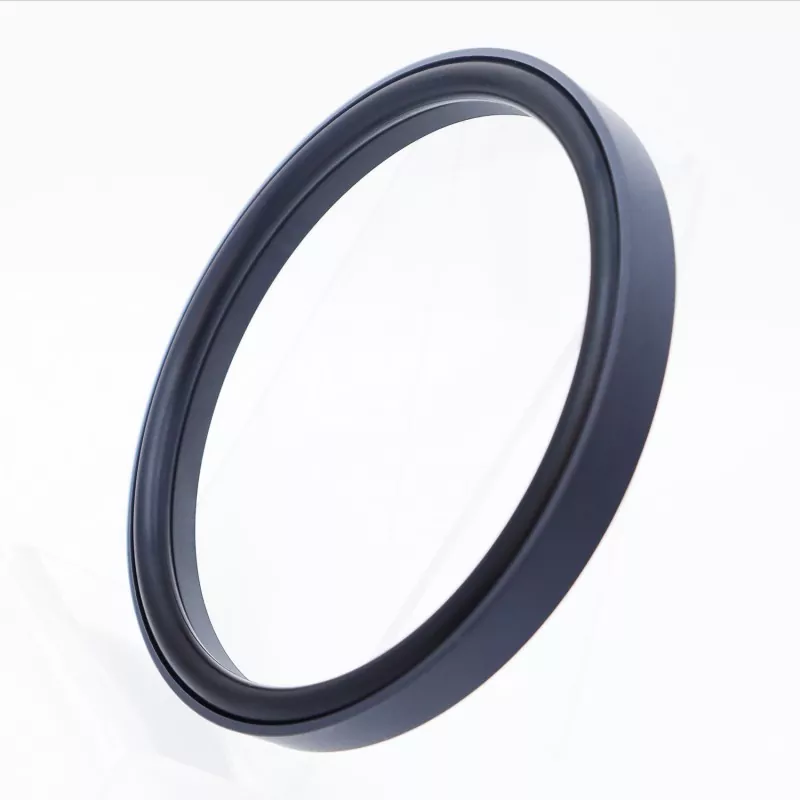

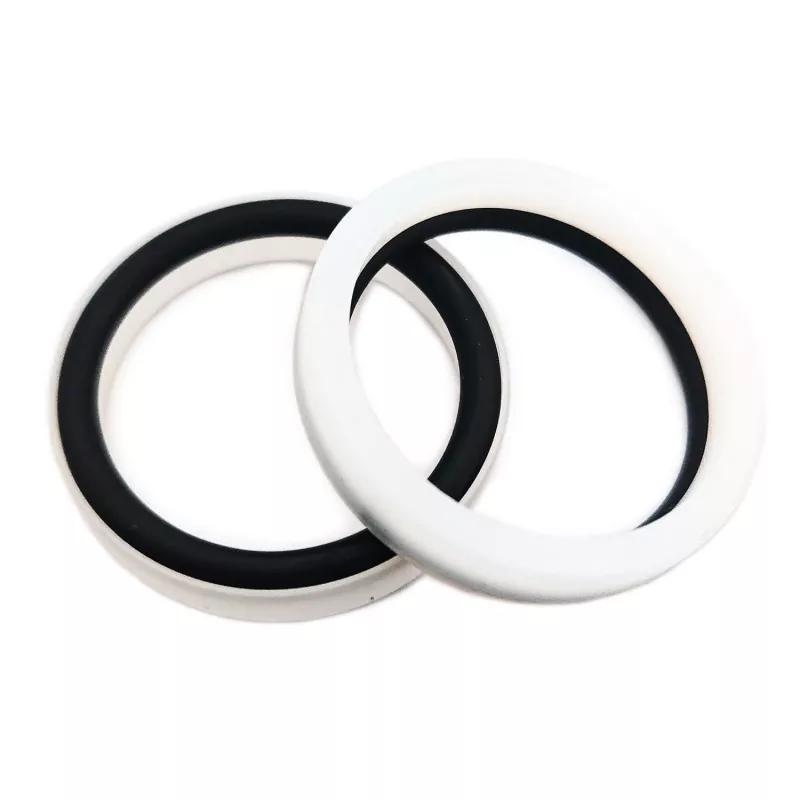

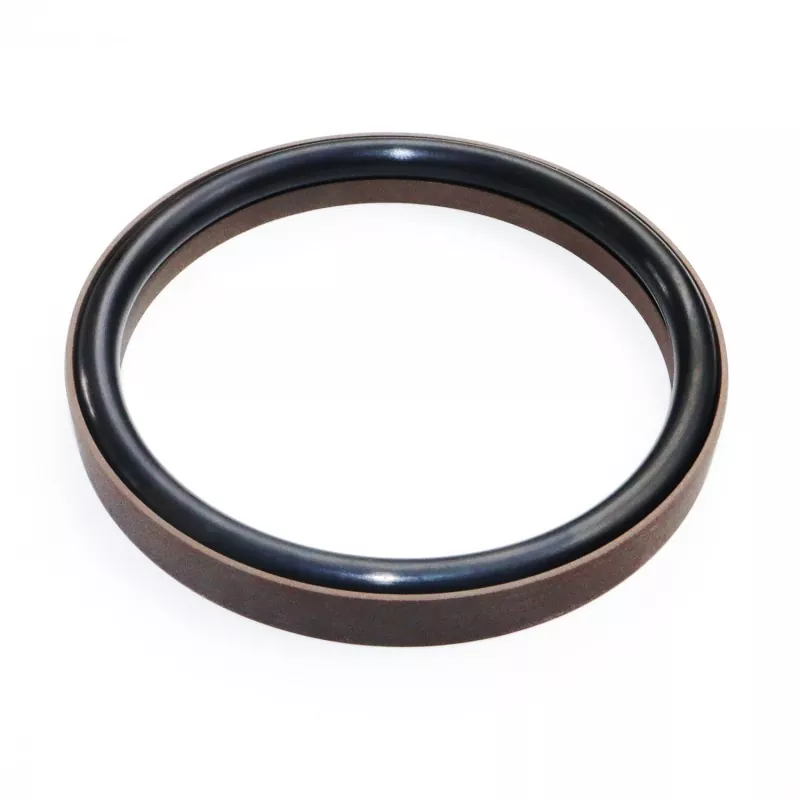

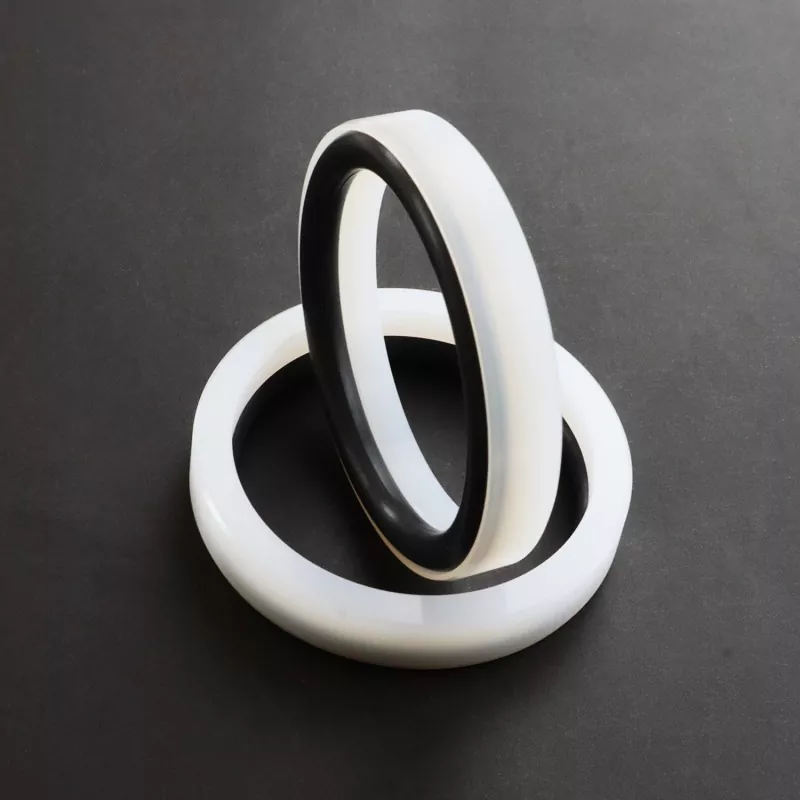

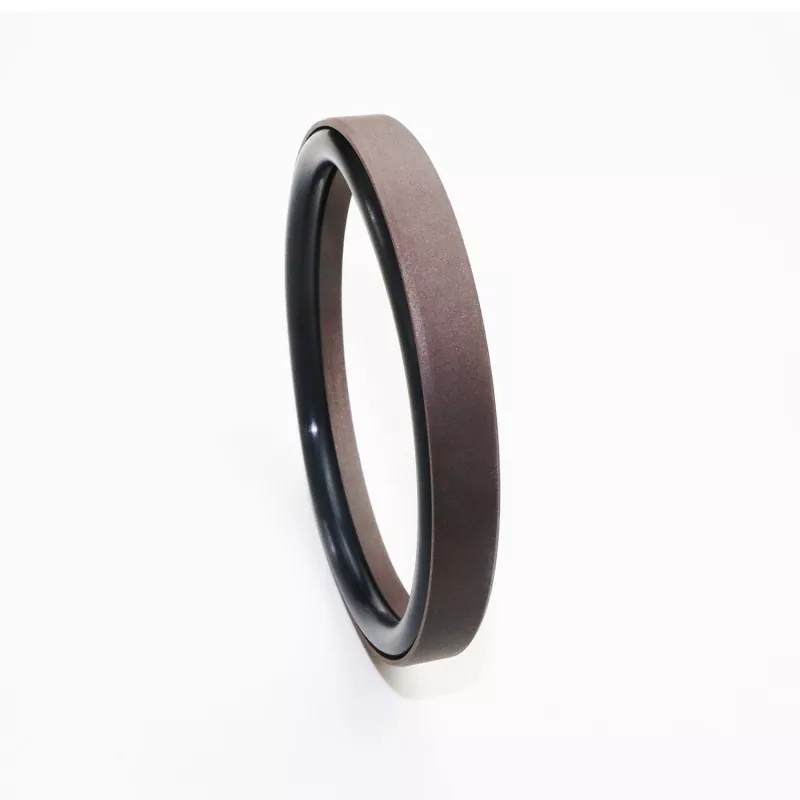

Өзекшеге арналған күшейтілген қадамды біріктірілген тығыздағыш (өте жоғары қысымды және су негізіндегі қолданбаларға арналған) PTFE (немесе PTFE композиті) мен резеңке тығыздағыш сақинадан жасалған күшейтілген тік бұрышты тығыздағыш сақинадан тұрады. Ол RC58 және RC59 серияларында қол жетімді, ол қолданылатын арнайы сақинаға байланысты (GB1235 стандартына сәйкес). Ол төмен үйкеліс өнімділігін ұсынады — іске қосу кезінде нөлдік қарсылықты қамтамасыз етеді және сырғанаусыз біркелкі кері қозғалысты қамтамасыз етеді — және майсыз ортада ұзақ мерзімді жұмыс істеуге жарамды, осылайша жабдықтың істен шығу ықтималдығын айтарлықтай төмендетеді және техникалық қызмет көрсету шығындарын азайтады.
Тығыздағыш сақинаның оңтайландырылған қалыңдығының арқасында тығыздағыш тіпті сумен немесе басқа төмен тұтқырлығы бар құралдармен пайдаланған кезде де тиімді жұмыс істейді. Арматураланған тығыздағыш сақинаның құрылымдық дизайны оның жоғары және өте жоғары қысымға төзімділігін арттырады. Әдетте, бұл тығыздағышты жабық ойыққа орнату мүмкін емес.
1. Төмен үйкеліс: ең аз іске қосу кедергісі, бірқалыпты қозғалыс, тең динамикалық және статикалық үйкеліс және таяқша сырғуы жоқ;
2. Ұзақ қызмет ету мерзімі: майсыз майлау үшін жарамды;
3. Жоғары қысымды және ультра жоғары қысымды жүйелерді, сондай-ақ су сияқты төмен тұтқырлығы бар орталарды тығыздау үшін қолайлы;
Шекті мәндер бір уақытта болмауы керек.
|
Қысым (МПа) |
Температура (°C) |
Жылдамдық м/с |
БАҚ |
|
≤200 |
-35 пен +100 (NBR сақинасымен) |
≤6 |
Минералды негіздегі гидравликалық майлар, отқа төзімді сұйықтықтар (HFA/HFB), су және т.б. |
|
-20 - +200 (FKM сақинасымен) |
1. Үйлесімді тығыздағыш сақина материалдарына мыналар жатады: RO1 нитрилді резеңке (NBR), RO2 фторэластомері (FKM) және т.б.
2. Тығыздау сақинасының материалы: Стандартты материал PTFE3; балама материалдарға PTFE2, PTFE4 және басқа да жоғары өнімді пластиктер жатады.

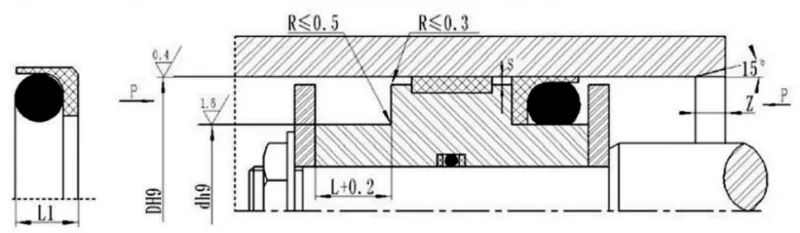

Тапсырыс үлгісі: RC58—80x69,2x10,5—PTFE3—R01
Үлгі - Саңылаудың диаметрі x Ойықтың диаметрі x Ойықтың ені | PTFE3 - модификацияланған PTFE материал коды | R01 - O-сақина материалының коды
Параметрлер ауқымындағы техникалық сипаттамалар қол жетімді.
|
Стандартты үлгі DH9 RC58 |
Жеңіл жүктеме DH9 RC58-Q |
Ауыр жүкті DH9 RC58-Z |
Ойықтың диаметрі d h9 |
Ойықтың ені L+0,2 |
Тығыздағыш биіктігі L1 |
Бұрыш радиусы Rmax |
Радиалды клиренс Smax |
Фака Змин |
Сақина сымының диаметрі істеу |
|
|
<20МПа |
<60МПа |
|||||||||
|
8~12,9 |
13~23,9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23,9 |
24~49,9 |
9~12,9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
13~23,9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>1600 |
691~999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000~1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Ескертпе: >60 МПа қысымдар үшін тығыздағыштың негізі аймағында H8/f8 сәйкестік рұқсаты қолданылады; өте жоғары қысымды тығыздау үшін, Smax < 0,05.
GB1235 сақиналарымен үйлесімді; көрсетілген параметр ауқымындағы кез келген өлшемді беруге болады.
|
Диафрагма диапазоны D H9 |
Ойықтың диаметрі d h9 |
Ойықтың ені L+0,2 |
Радиалды клиренс Smax |
Бұрыш радиусы Rmax |
Фака Змин |
Сақина сымының диаметрі істеу |
|
|
<20МПа |
<60МПа |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
