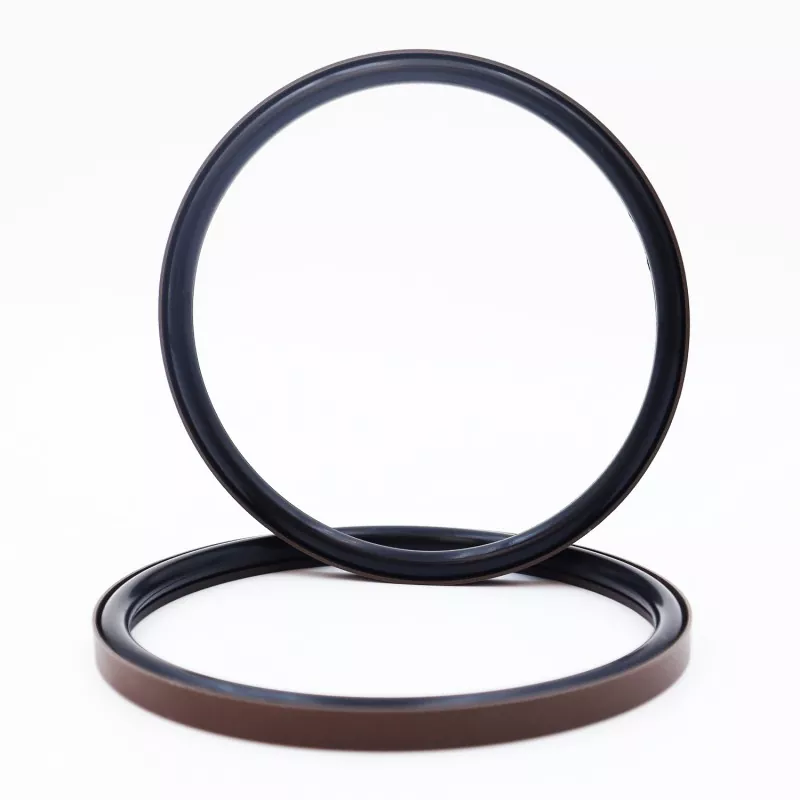

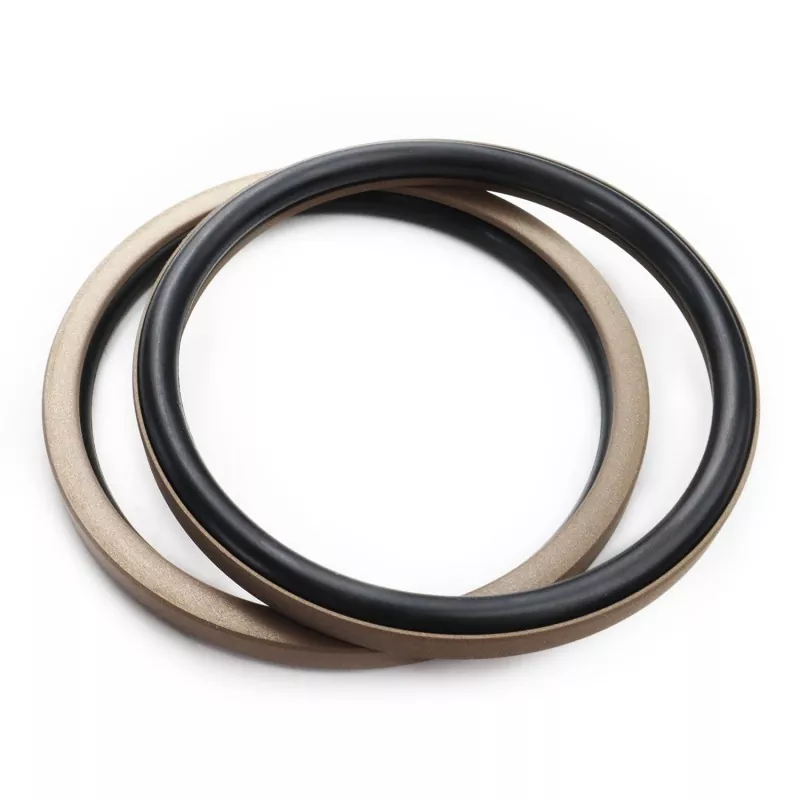

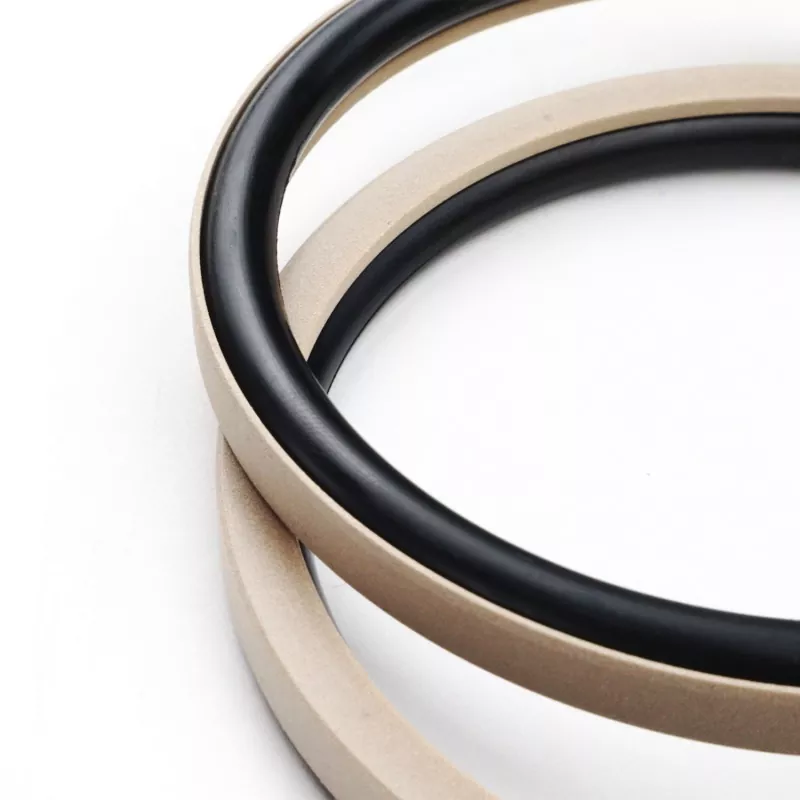

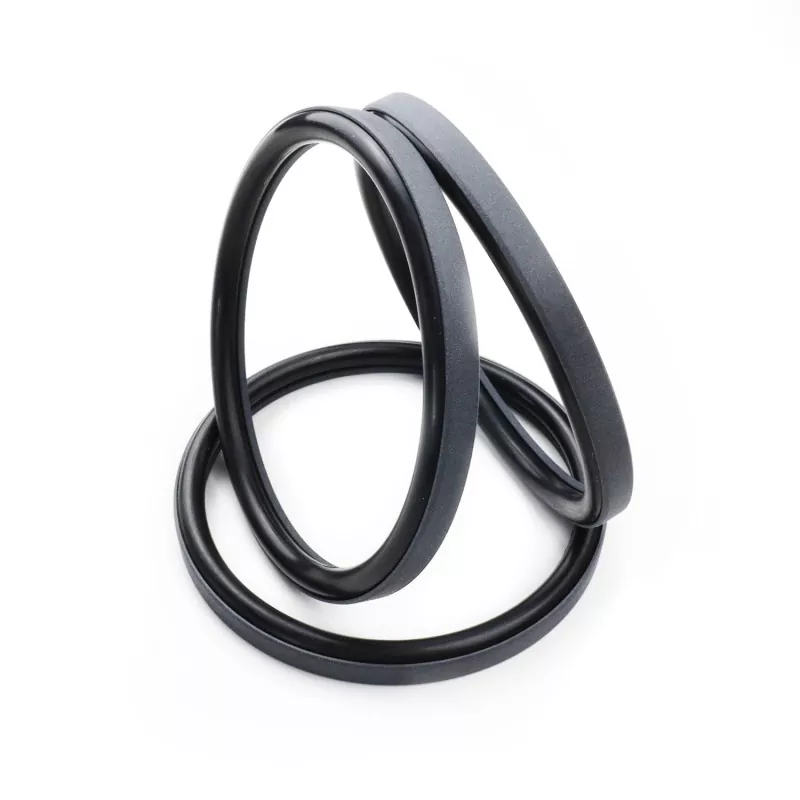

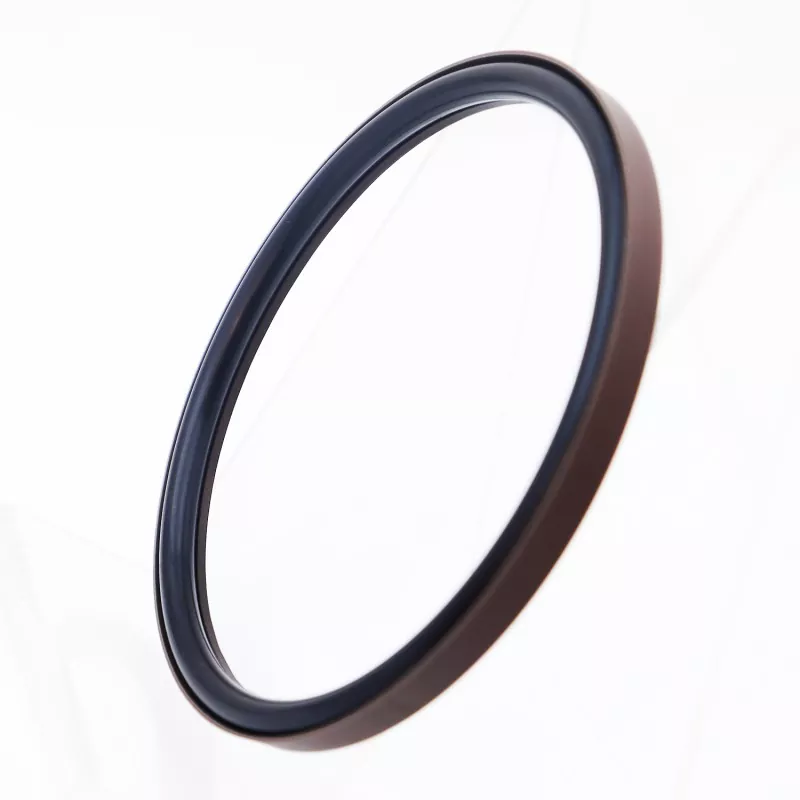

Поршеньге арналған тік бұрышты біріктірілген тығыздағыш PTFE (немесе PTFE композиті) мен резеңке тығыздағыш сақинадан жасалған тік бұрышты тығыздағыш сақинадан тұрады; ол гидравликалық және пневматикалық поршеньді қолданбаларда бір әрекетті тығыздау үшін арналған. Ол сәйкес келетін O-сақинасының негізінде RC51 және RC52 серияларына жіктеледі (GB1235 стандартына сәйкес). Оң жақ бұрышты тығыздағыш сақинаның тамаша кейінгі өтемақы мүмкіндіктерін ұсынатын жұқа ерін дизайны бар, нәтижесінде тығыздаудың жоғары өнімділігі бар.
Өнім үйкелістің төмен коэффициентін және ең аз үзілу үйкелісін ұсынады. Ол теңдестірілген динамикалық және статикалық үйкелісті қамтамасыз етеді, «таяқша сырғанау» (діріл қозғалыс)сыз біркелкі жұмыс істейді, майсыз майлау шарттарын қолдайды және ұзақ қызмет мерзімімен мақтана алады.
Оның ықшам құрылымы стандартты ойықтарға сәйкес келеді және оңай орнатуға және техникалық қызмет көрсетуге мүмкіндік береді, бұл оны әртүрлі гидравликалық цилиндрлердің поршеньдік жинақтары үшін тамаша герметикалық таңдау жасайды.
1. Гидравликалық және пневматикалық қолданбалар үшін қолайлы;
2. Жоғары және төмен қысымды орталарда өте жақсы тығыздау өнімділігі;
3. Төмен үйкеліс, ең аз үзілу үйкелісі, біркелкі жұмыс, теңдестірілген динамикалық және статикалық үйкеліс және таяқшаның сырғуы жоқ;
4. Ұзақ қызмет ету мерзімі; майсыз майлау үшін жарамды;
5. Ықшам дизайн; орнату және күту оңай;
Шекті мәндер бір уақытта болмауы керек.
|
Қысым (МПа) |
Температура (°C) |
Жылдамдық м/с |
БАҚ |
|
≤70 |
-35 пен +100 (NBR сақинасымен) |
≤6 |
Минералды негіздегі гидравликалық майлар, отқа төзімді сұйықтықтар (HFA/HFB), газдар және т.б. |
|
-20 - +180 (FKM сақинасымен) |

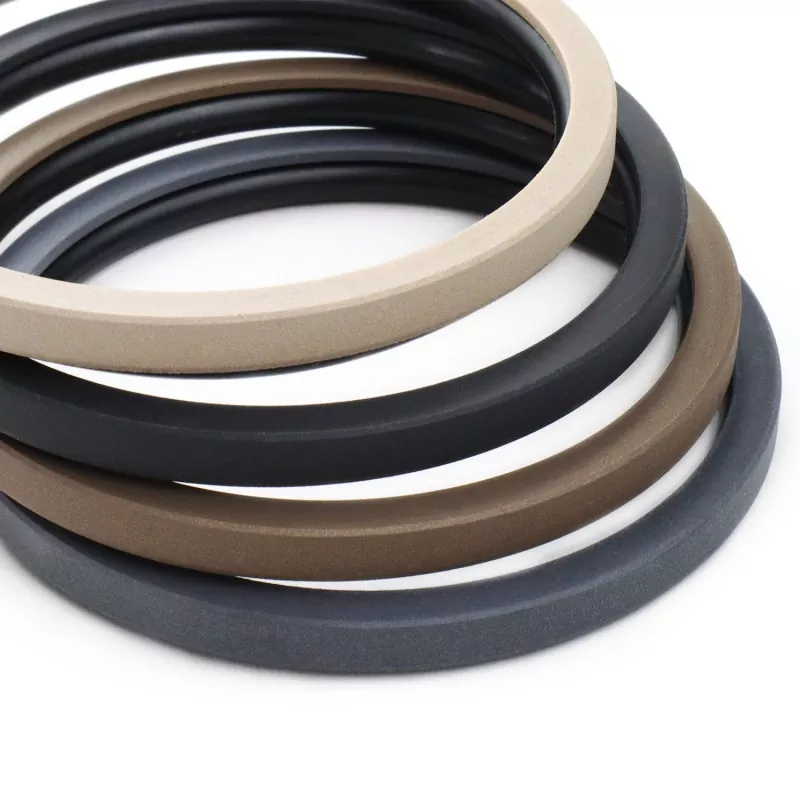

1. Ілеспе сақинаға арналған материалдарға мыналар жатады: R01 Нитрилді резеңке (NBR), R02 Фторэластомер (FKM) және т.б.
2. Тығыздау сақинасының материалы: Стандартты материал PTFE3; басқа қолжетімді опцияларға PTFE2, PTFE4 және басқа да жоғары өнімді пластиктер кіреді.

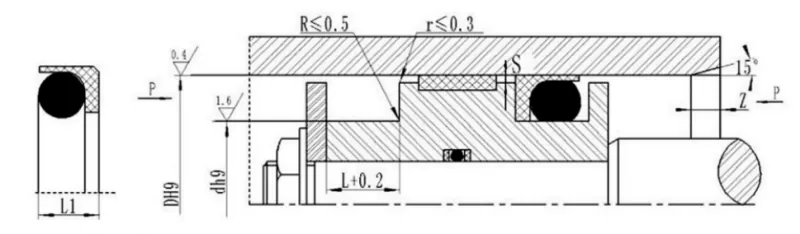

Тапсырыс үлгісі: RC51—80x70x7,6—PTFE3—R01
Үлгі - Цилиндр саңылау x Ойық диаметрі x Ойық ені | PTFE3: модификацияланған PTFE материал коды | R01: O-сақина материалының коды
Белгіленген ауқымдардағы техникалық сипаттамалар қол жетімді.
|
Стандартты үлгі DH9 RC51 |
Жеңіл жүктеме DH9 RC51-Q |
Ауыр жүкті DH9 RC51-Z |
Ойықтың диаметрі d h9 |
Ойықтың ені L+0,2 |
Тығыздағыш биіктігі L1 |
Радиалды клиренс Smax |
Фака Змин |
Сақина сымының диаметрі жасайды |
|
|
<20МПа |
<40МПа |
||||||||
|
8~12 |
12,9~23,9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12,9~23,9 |
24~49,9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
12,9~23,9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10,0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Ескертулер:1. Жеңіл серияларды ені 30 мм-ден асатын жабық ойықтарға орнату оңайырақ.
2. Жабық ойықтарға орнатуға қатысты компаниямен кеңесіңіз.
3. 40 МПа-дан асатын қысымдар үшін тығыздағыштың негізі аймағы үшін H8/f8 қондыру рұқсатын пайдаланыңыз.
