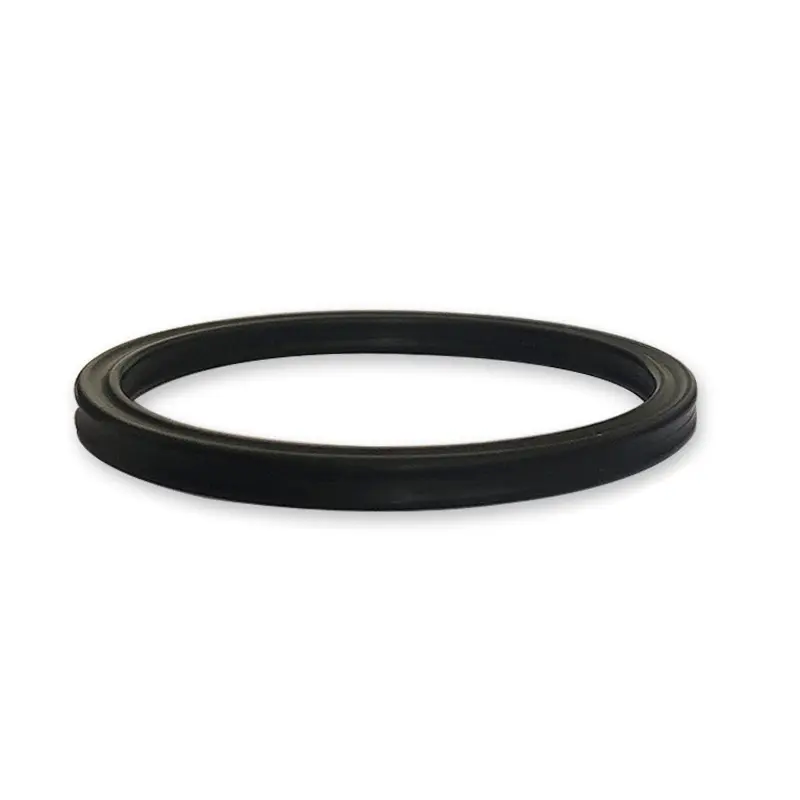

Жұлдыз тәрізді герметикалық сақина

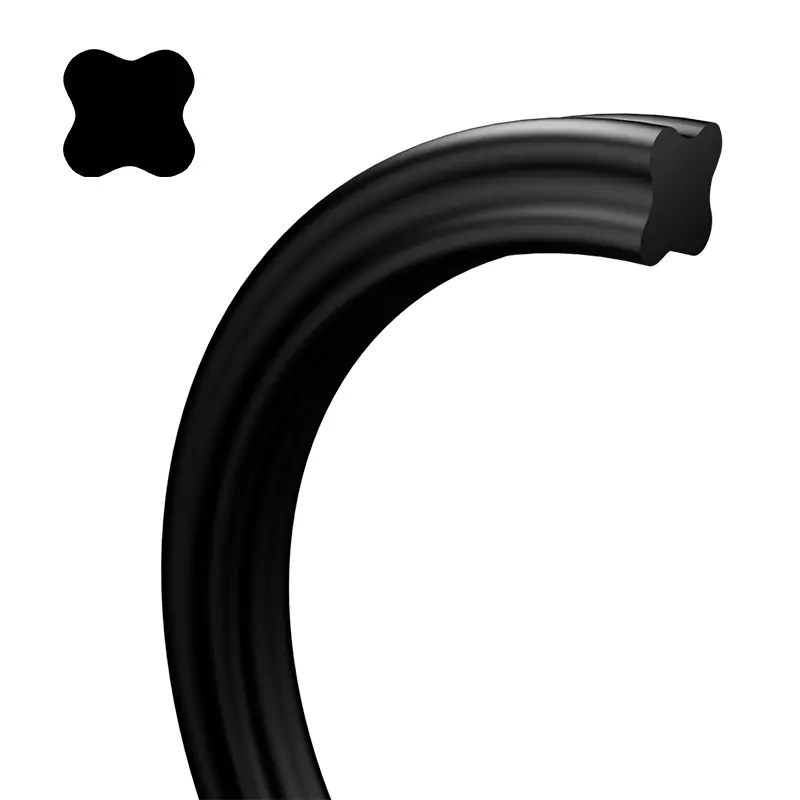

Жұлдыз тәрізді герметикалық сақина - бұл X-сақинасы бар төрт ерінге арналған тығыздағышы, сондықтан оны ринг деп те атайды. Бұл O-сақинаның негізінде жақсарту және жақсарту. Оның көлденең өлшемдері американдық сақиналармен бірдей, ал американдық AS568A стандартымен бірдей, және ол негізінен O-сақинаны пайдалануды ауыстыра алады.

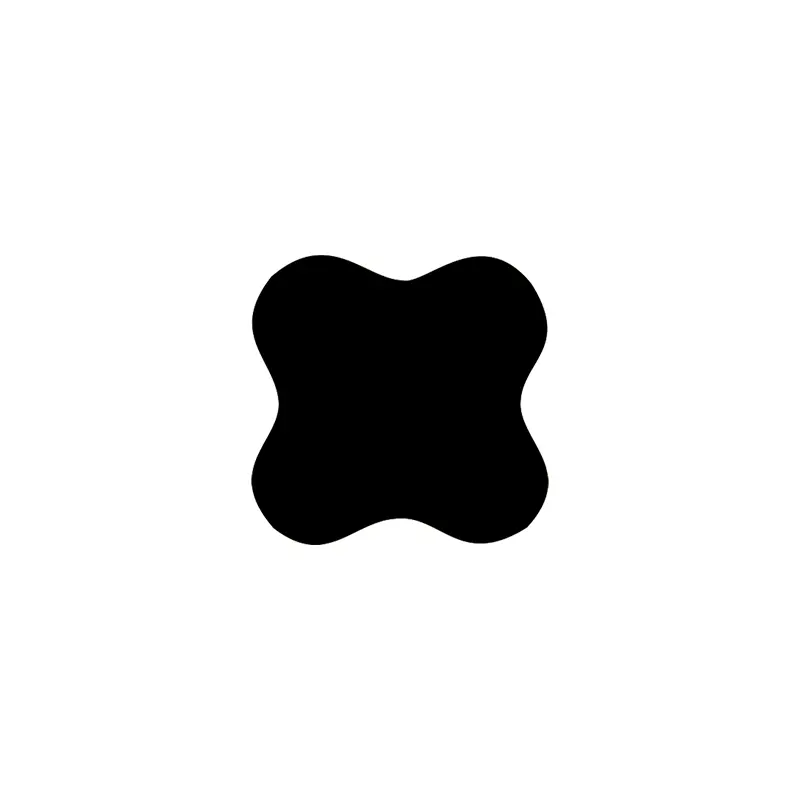

О-сақинамен салыстырғанда, жұлдыз тәрізді герметикалық сақиналар, кішігірім үйкеліске төзімді және кішкене басталуға ие еріндер арасындағы майлау қуысын құрайды. Оның жарқылы жиегі көлденең қимада орналасқандықтан, герметикалық әсер жақсы. Дөңгелек емес қима бөлу қимылсыз қозғалыс кезінде прокат құбылыстарынан аулақ болады.

Жұлдыз тәрізді герметикалық сақинаның қолданбалы диапазоны өте кең. Температураны, қысым мен ортаға сәйкес тиісті материалдарды таңдаңыз. Жұлдыз тәрізді герметикалық сақинаны берілген бағдарламаға бейімдеу үшін барлық жұмыс параметрлері арасындағы өзара шектеулер ескерілуі керек. Қолданбаны анықтау кезінде, ең жоғары температура, үздіксіз жұмыс температурасы және жұмыс циклі ескерілуі керек. Айналмалы жағдайларда, үйкеліс жылуынан болатын температураның көтерілуі де ескерілуі керек.

Бұл x тәрізді герметикалық сақина - өзін-өзі қатайтатын тығыздаушы элемент. Бастапқы күйдегі герметикалық күш сығылу мөлшеріне және материалдың кермектігіне байланысты. Жүйе қысымы жоғарылаған сайын герметикалық сақинаның сығу даформациясы артады, ал дөрекі күш күшейтіліп, сенімді тығыздау күшейеді.

Өнімнің ерекшеліктері мен қосымшалары:

Жұлдыз тәрізді герметикалық сақинаны таңдау

Статикалық герметикалық немесе реактивті сызықтық қозғалыс

(1) Шұңқырларды герметизациялау: Жұлдыз тәрізді герметикалық сақинаның ішкі диаметрі ойықпен үйлесімді немесе ойық түбінің диаметрінің шамамен 2% -ынан аз болуы керек. Алдын ала қысу арқылы пайда болатын алдын-ала қысу күші бұрғылау және илемдеуден тығыздағыштың алдын алады.

(2) Біліктерді тығыздау: Жұлдыз тәрізді герметикалық сақинаның ішкі диаметрі біліктің сыртқы диаметріне қарағанда немесе сәл үлкенірек болуы керек, оны 1% -ға дейін басқаруға болады. Тығыздағыш сақинаны орнату оңай және ұзақ қызмет етуі мүмкін.

Айналмалы тығыздау

Жұлдыз тәрізді сақинаның ішкі диаметрі біліктің диаметрінен 2 ~ 5% үлкен. Себебі тығыздағыш бұрылыс кезінде үйкеліс пен жылу пайда болады, ал ол айналу кезінде қолданылған кезде, алластомер қыздырғаннан кейін кішірейеді (Джульле жылыту эффектісі). Тығыздағыштың майлануы мен сенімді жұмысын қамтамасыз ету үшін біліктің диаметріне қарағанда үлкен ішкі диаметрі бар жұлдыз тәрізді сақина таңдау керек. Жалпы алғанда, кіші қимасы бар мөр сақинасы статикалық пломбалау қажеттіліктерін қанағаттандыра алады, ал керісінше, динамикалық тығыздау талаптарын қанағаттандыру үшін үлкенірек тығыздағыш сақина қолданылуы керек. Жоғары қысым немесе үлкен экструзияға ұшыраған жағдайда, қаттылық жоғары резеңке материал таңдау керек. Ең жақсы әдіс - жоғары қысымды экструзияның зақымдануын болдырмау үшін PTFE BANDARD RINCE қосу.

Материал

Материал, әдетте, SHAW A70 Nitrile резеңке NBR. Басқа материалдар O-сақиналар үшін қолданылатын материалдарға сілтеме жасай алады.

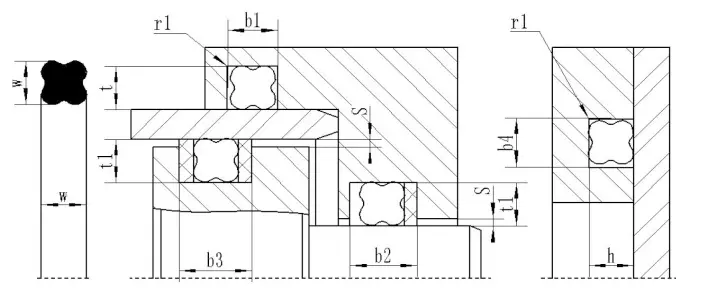

Жұлдыз сақинасы Groove дизайнын ұсынды

Жұлдыз тәрізді герметикалық сақиналық сақина (американдық стандарт AS568A)

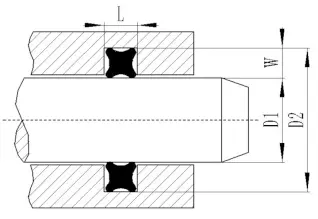

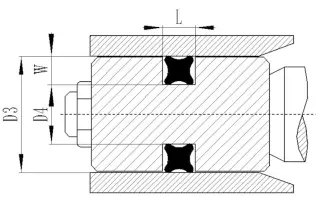

Piston Rod тығыздағышы (білік үшін)					Поршеньді тығыздағыш (тесік)
Өнім үлгісі	Ерекшеліктер мен өлшемдер		Rod тығыздағыштар			Поршеньді мөр		Ұшқыштың ені
	Ішкі диаметрі DN	Көлденең диаметрі CS	D1	Д2		Д3	Д4	L	W
AS001 As002 As003	0.74 1.07 1.42	1.02 1.27 1.52
AS004 AS005 AS006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
AS007 As008 AS009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
