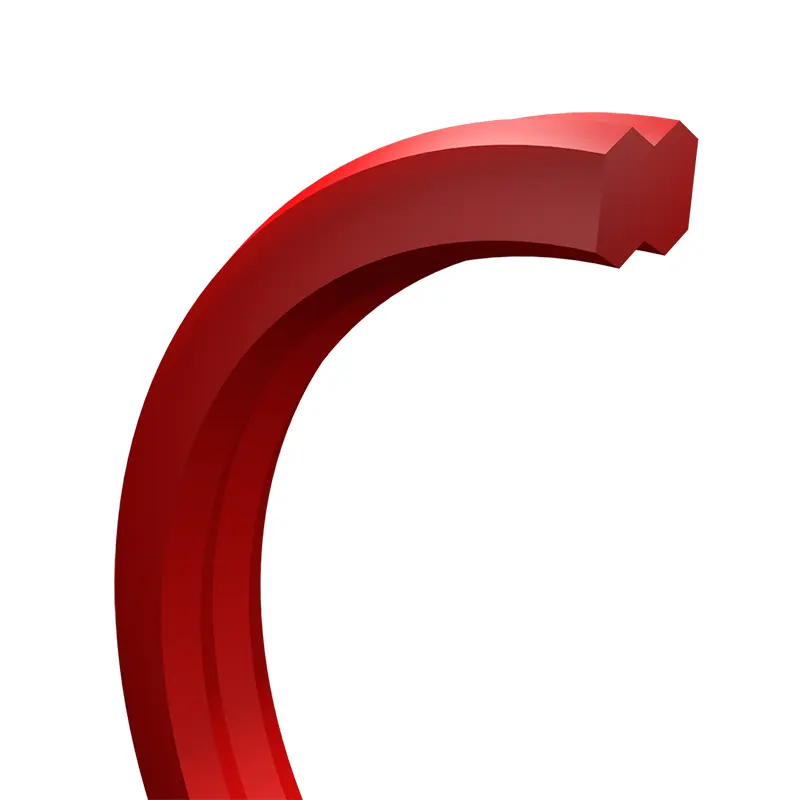

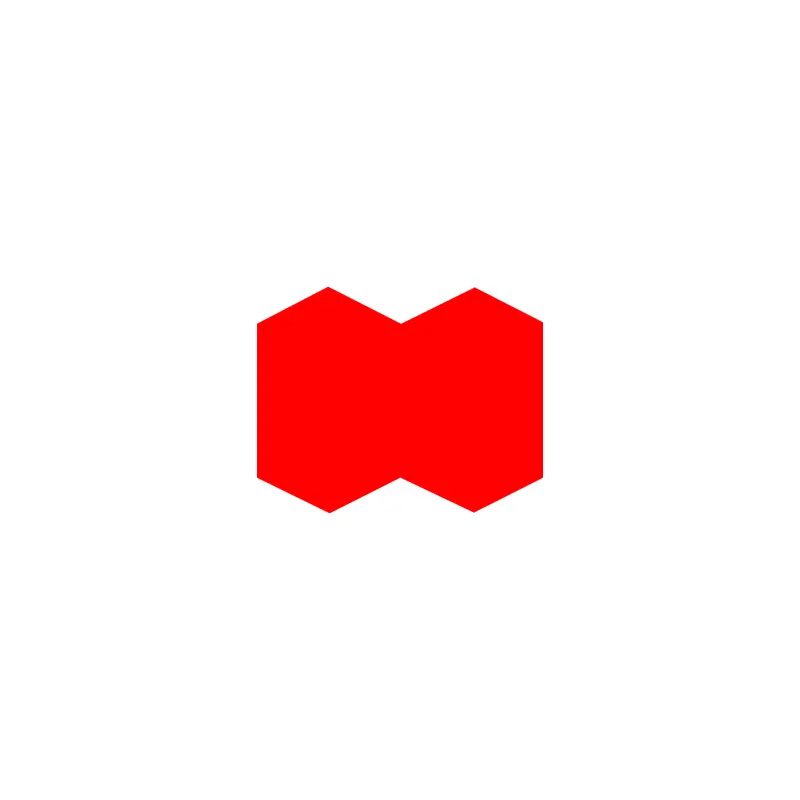

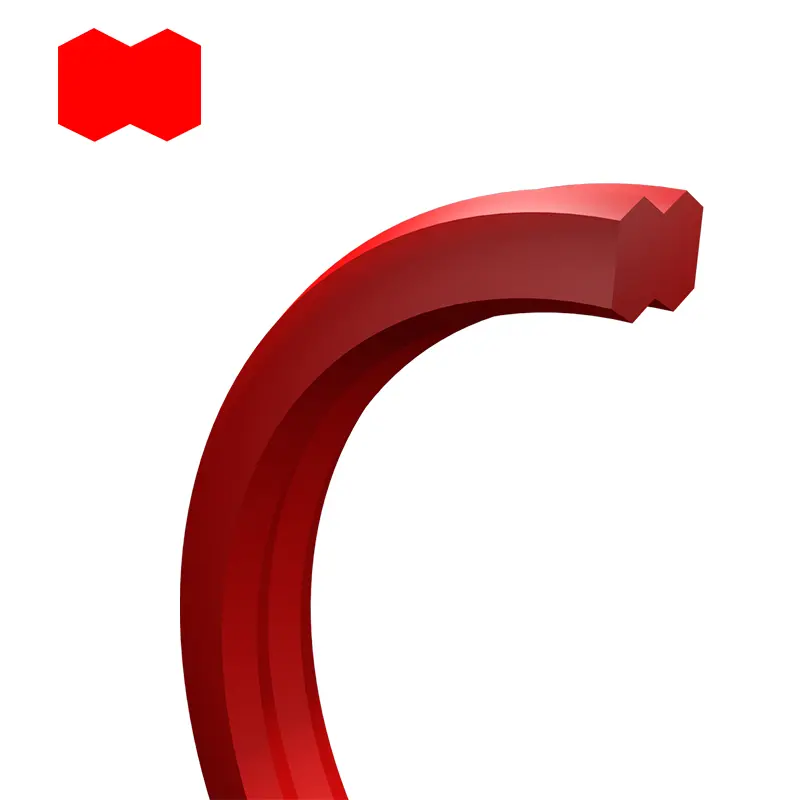

Ағымдағы гидравликалық цилиндрдің дизайнында о-сақиналар немесе сақиналар + сақиналық комбинациясы негізінен статикалық тығыздағыштар ретінде қолданылады. Алайда, бұл герметикалық ерітінді құрастыру кезінде белгілі бір тәуекелге ие, өйткені O-сақинаны бұрау және сақтайтын сақинаның орналасуы оңтайлы болмауы мүмкін. Бұл шешім сонымен қатар қысым пульсациясы және кірді сынған кезде кемшіліктерді көрсетеді. Бұл жағдайда гантель тәрізді герметикалық сақинаны бір түпнұсқаның статикалық гидравликалық тығыздағыш ретінде идеалды алмастырғыш ретінде қолдануға болады.
Өнімнің ерекшеліктері мен қосымшалары:
Техникалық мәліметтер
Қысым: 50МПА дейін.
Температура: -35 ℃ ... + 110 ℃.
Материал: полиуретан.

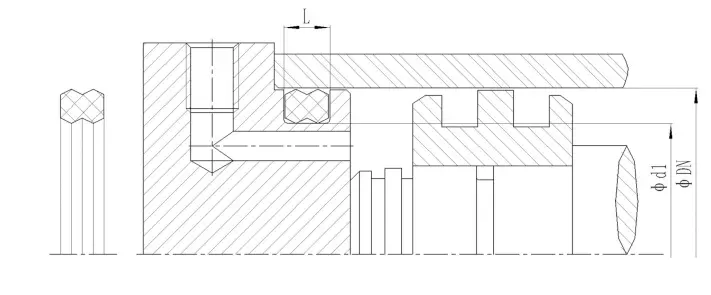

Орнатуға қойылатын талаптар
(1) SMMPER CAPLER CAMPER CHANGET W (MM) дегенге сәйкес таңдалады
W <3 болған кезде; C≥3.
W> 3 болған кезде; C≥5.
(2) Беттің қабаты
| Мөр түрі | Беті | RA | Рж | Rmax |
| Радиалды тығыздағыш | Желілік беттер (ұңғылы, поршень, білік) | ≤1.6 | ≤6.3 | ≤10 |
| Астыңғы | ≤3.2 | ≤6.3 | ≤16 | |
| Ойық жағы | ≤3.2 | ≤6.3 | ≤16 |
(3) Гантель тәрізді пломбаланған сақинаны келесі сынақ шарттарымен аяқтамайды және экструзияға өте төзімді.
|
|
Жоғары вольтты тест | Қысым пульсациялық сынағы |
| Қысым | 40/52MPA | 30MPA |
| Температурасы т | 100 ℃ / 80 ℃ | 60 ℃ Жанармай ыдысының максималды температурасы |
| Амал | HLP 46 гидравликалық майы | HLP 46 гидравликалық майы |
| Тестілеу шарттары бойынша | 72 сағат | 500000 қысым пульсациясы |
(4) оңтайлы герметикалық алшақтық:
Цилиндр - H8
Жіберу жеңі - G6
Мөрелден лақтыруға төзімді болғандықтан, 0,2 мм радиалды тығыздағыш-ғарға қол жеткізуге болады.
Температураның төмендігін төмендету кезінде гидтің жеңінен цилиндрдің бальзамына және поршеньді өзеніне ауытқудан аулақ болу керек.
Орнату бойынша ұсыныстар
Басымдық
О-сақиналармен немесе сақиналармен салыстырғанда, сақинаның ұстап қалу комбинациясымен салыстырғанда гантель тығыздағыштары келесі артықшылықтарға ие:
(1) бұралуға өте төзімді
(2) Орнату оңай
(3) ұзақ қызмет ету мерзімі
(4) Жоғары қысымға төзімділік
Қолдану
Гантельдік тығыздағыштар көбінесе гидравликалық цилиндрлерде қолданылады, мысалы:
(1) Темірбелер
(2) құрылыс техникасы гидравликасы
(3) Өнеркәсіптік гидравлика
(4) Машиналар
(5) инъекциялық қалыптау машиналары
(6) Гидравликалық престер
(7) Картридж клапандары
