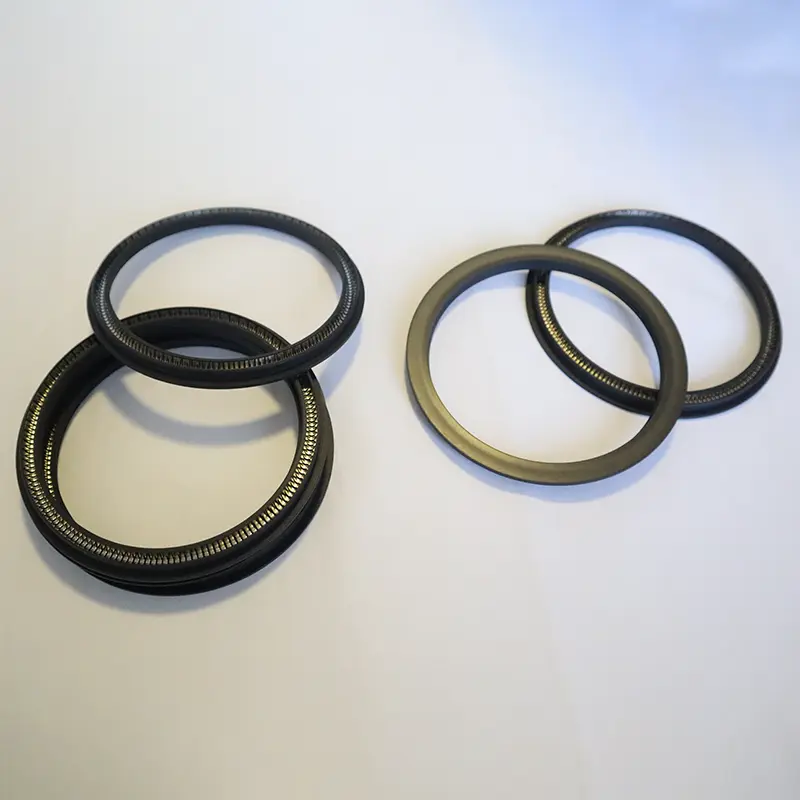

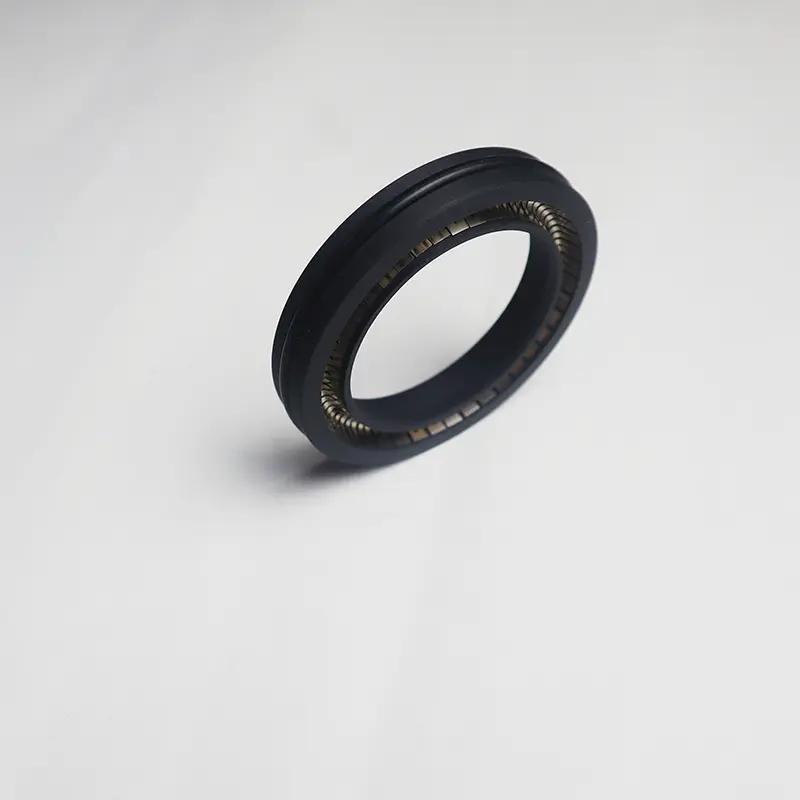

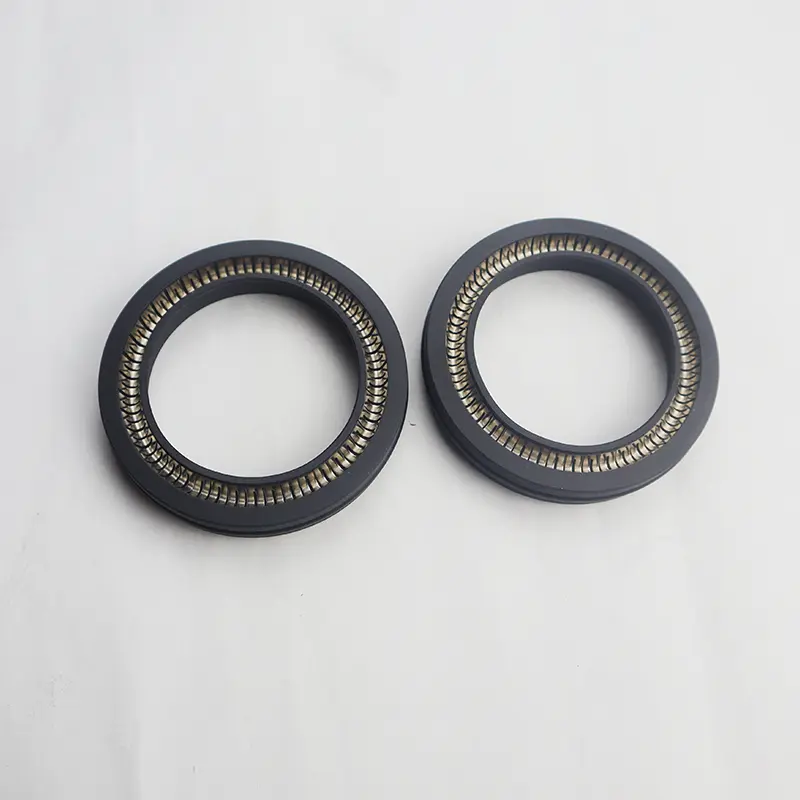

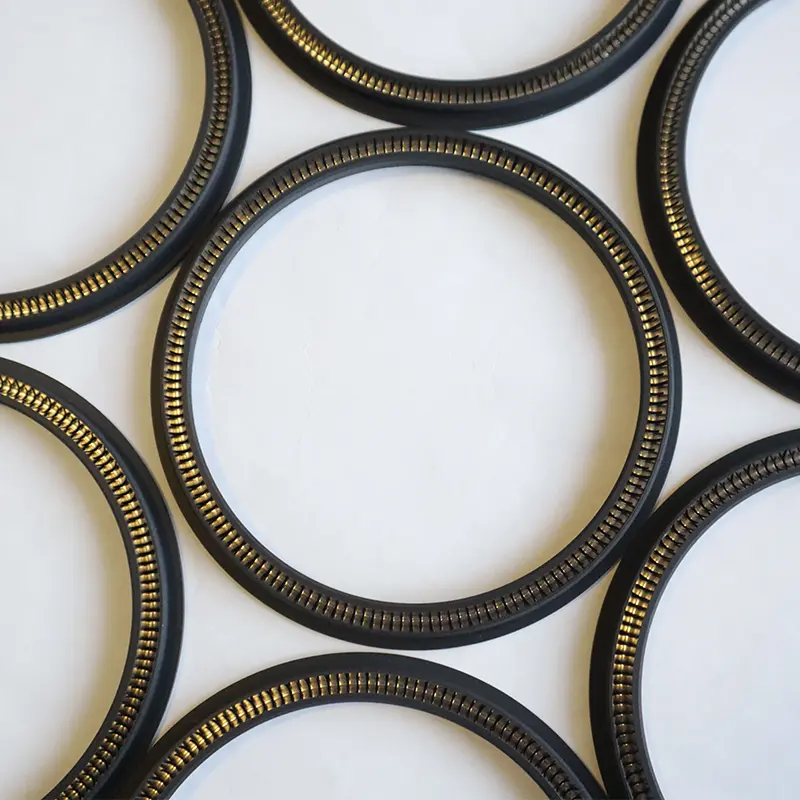

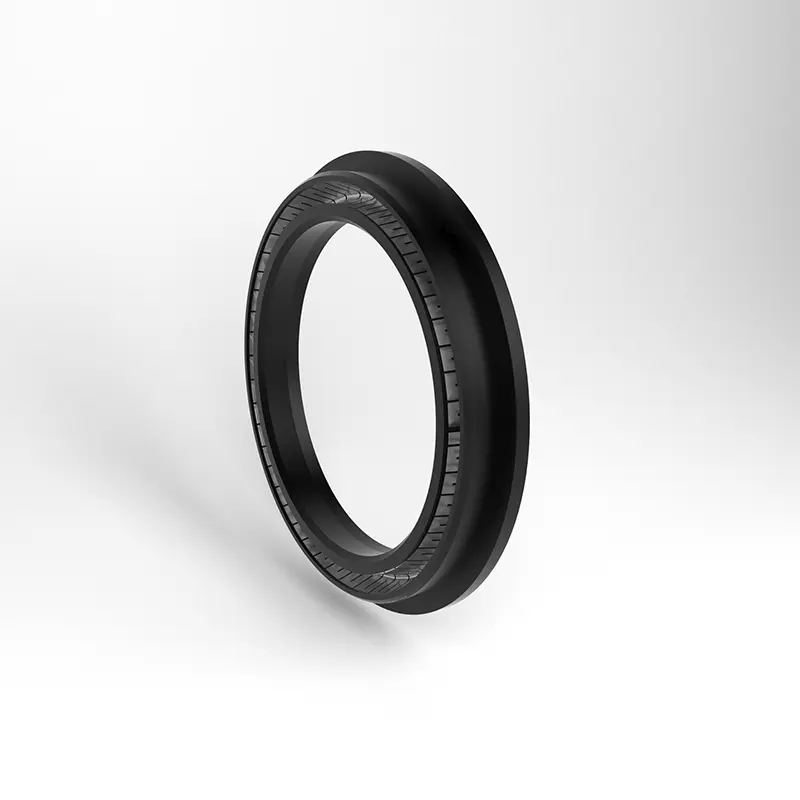

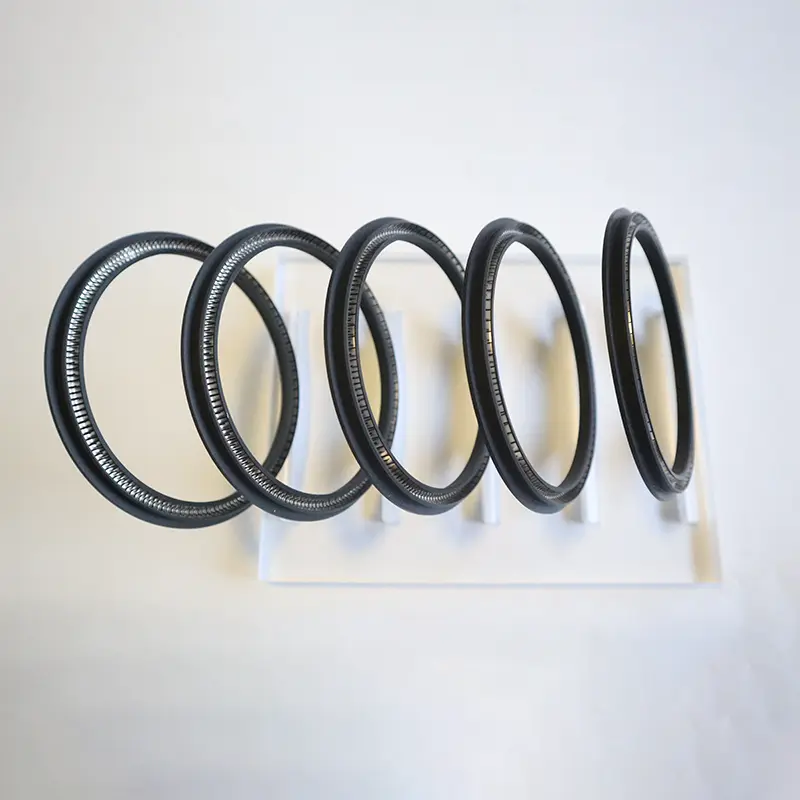

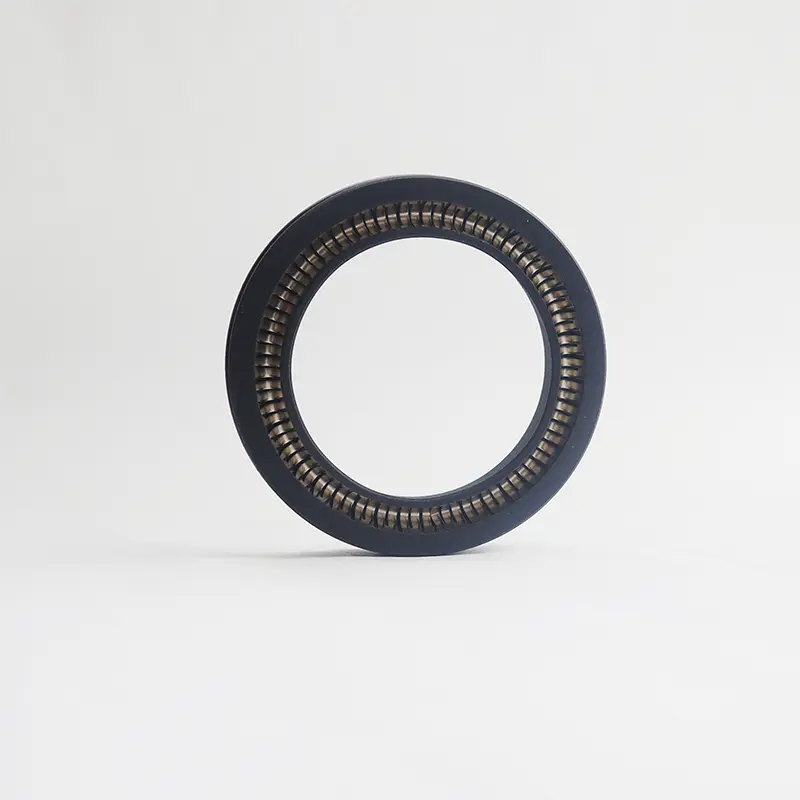

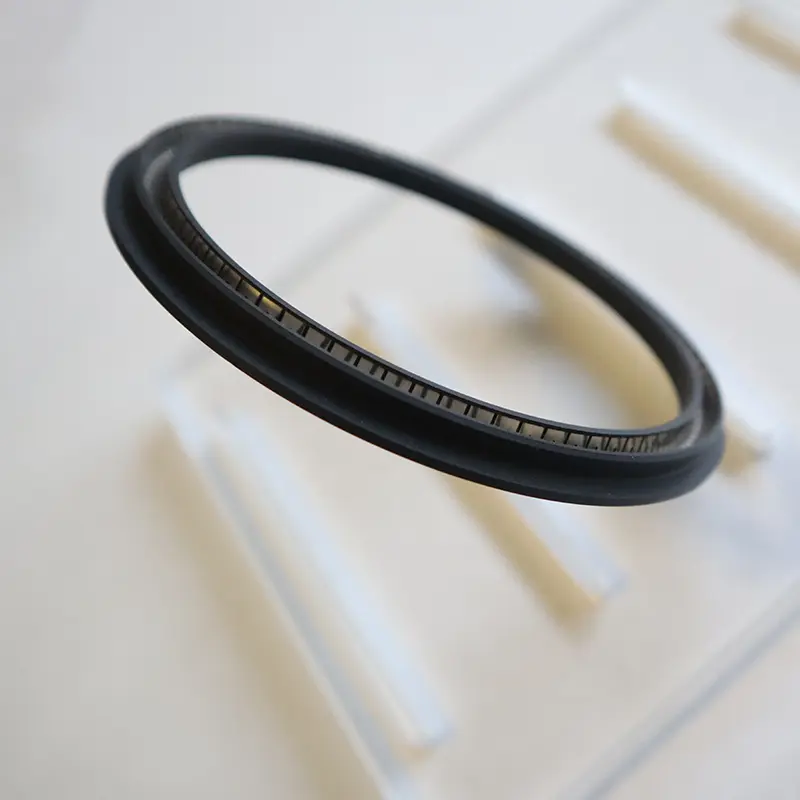

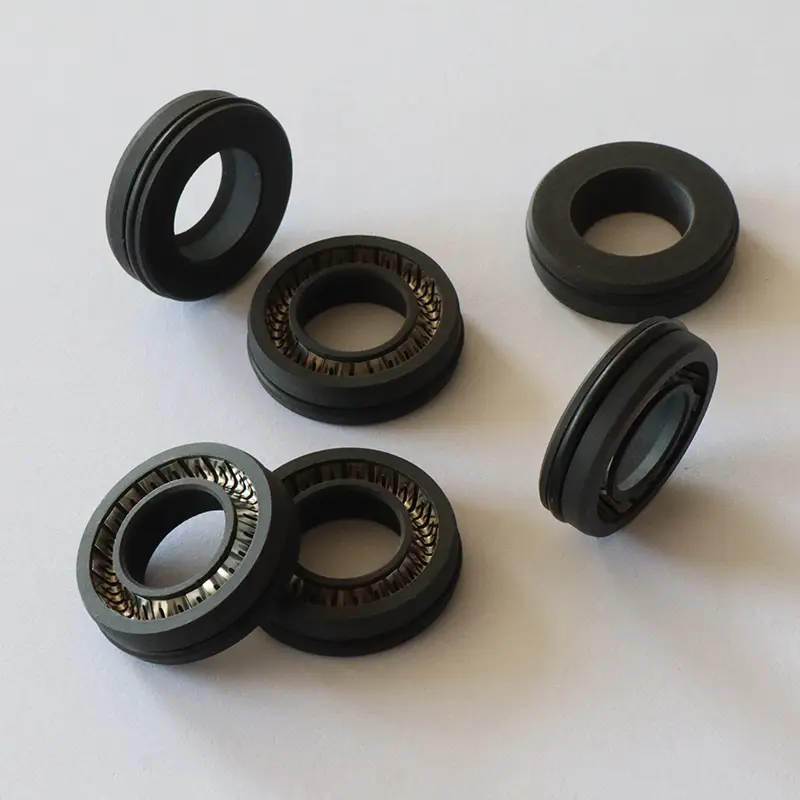

Айналмалы білікке арналған көктемгі қуаттандырылған мөр - бұл рухен итбалықтарымен жасалған итбалықтардың бірі. Сонымен қатар, бізде көптеген пломбалар мен түрлі пломбаланған материалдар бар. Атап айтқанда, бізде олардың жеке ішкі моделі бар. Төменде келесі екі модель, RC2055 және RC2056 енгізілген.

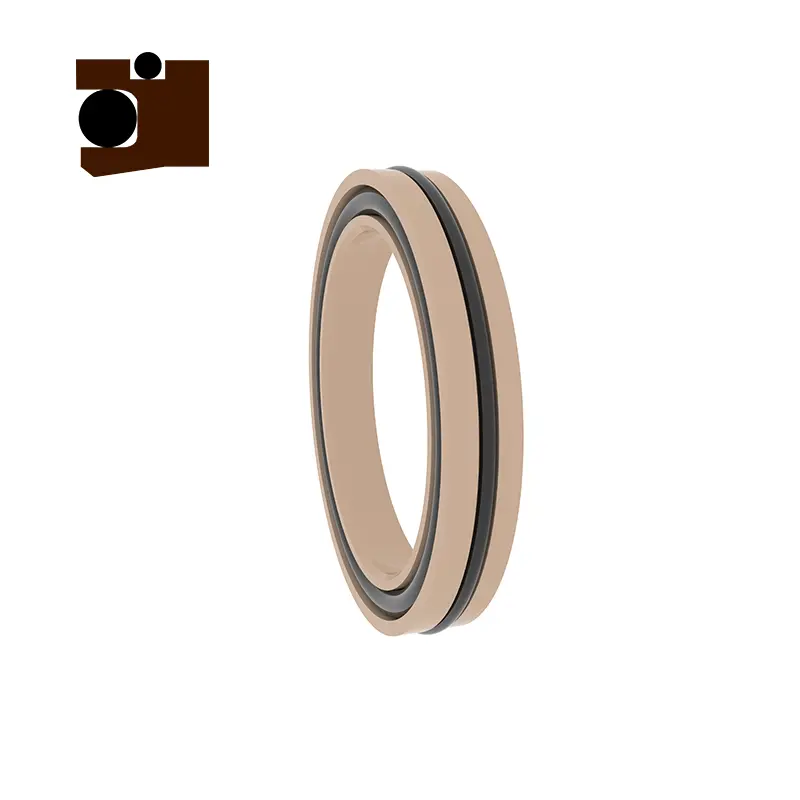

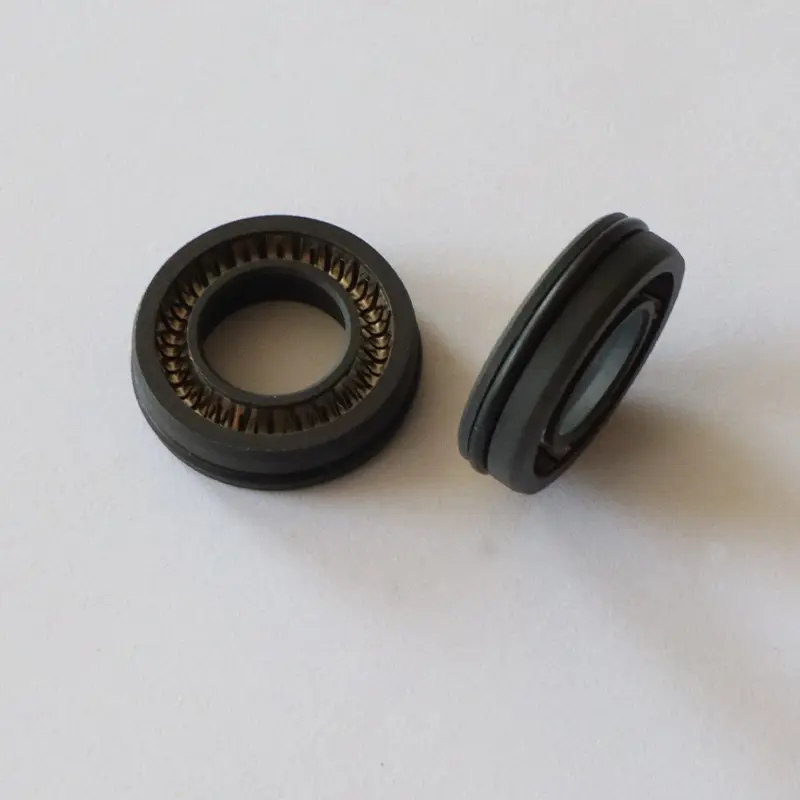

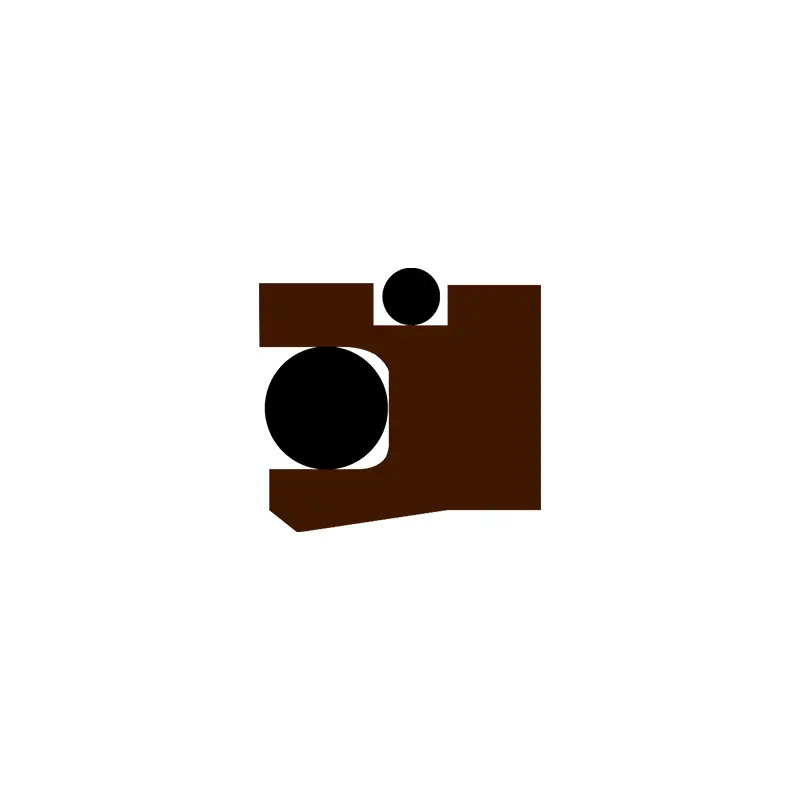

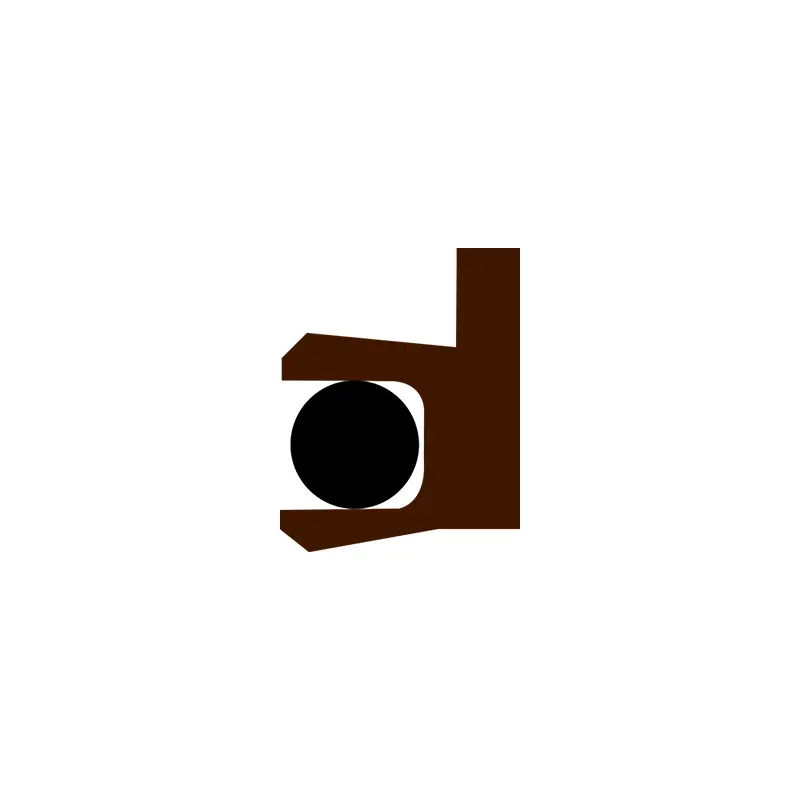

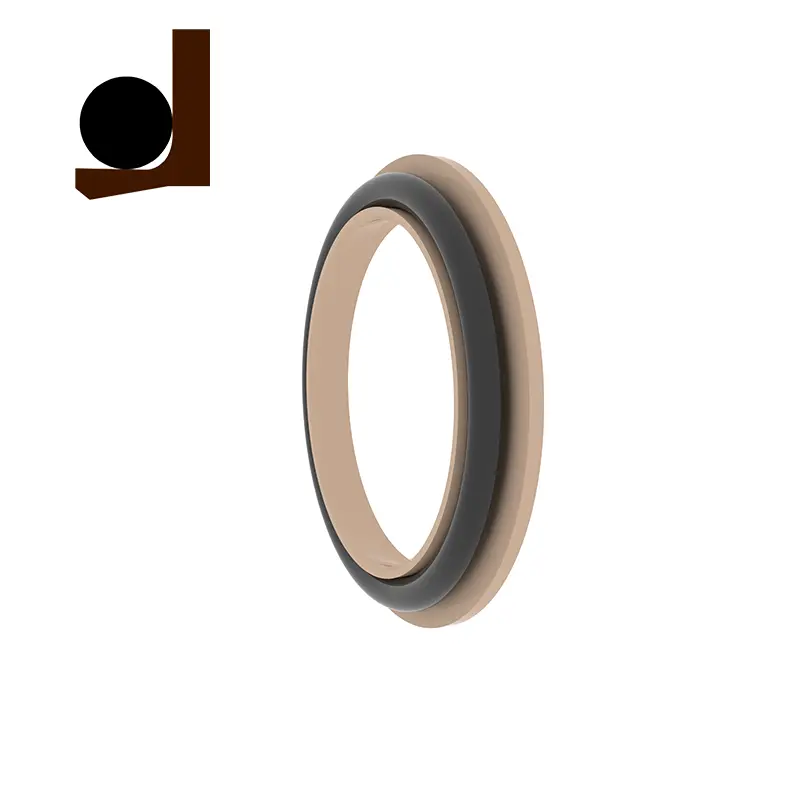

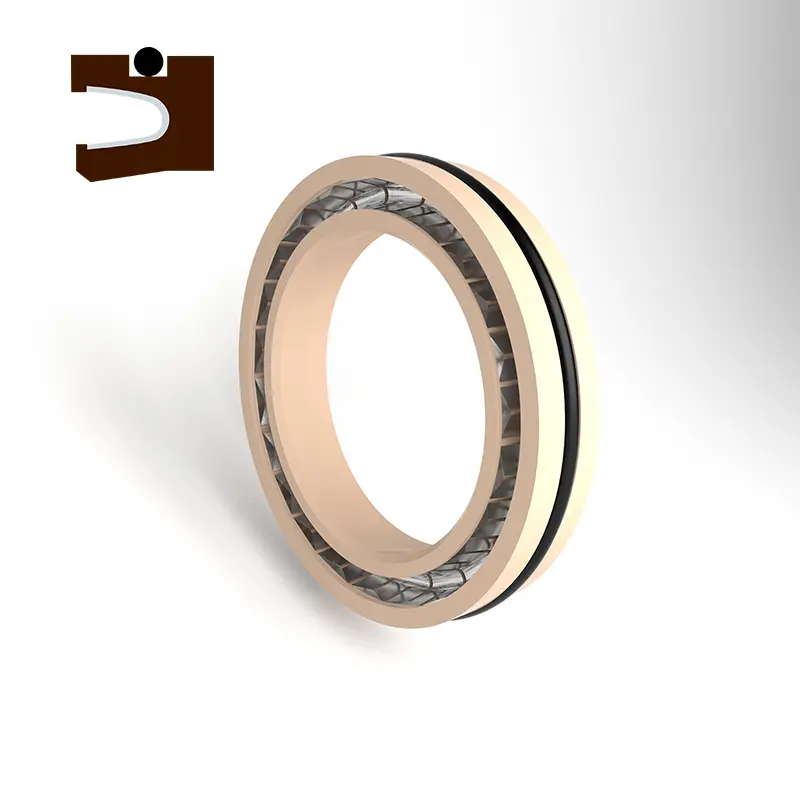

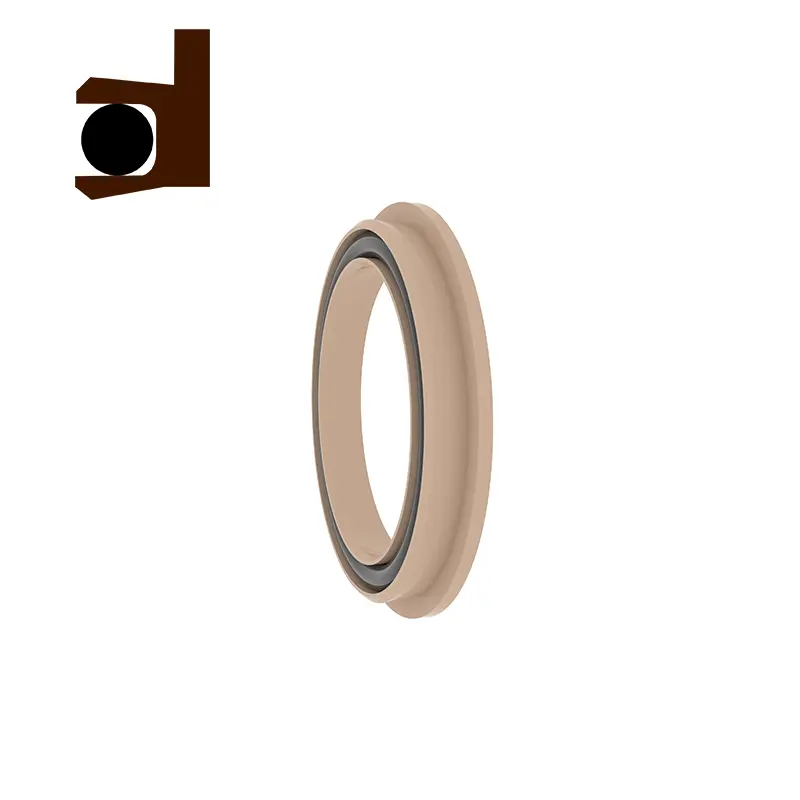

RC2055 және RC2056 - ROTRAND PAN-SEDS, RC2055-B айналмалы тіс тығыздағышы, RC2056-B - айналмалы у-тәрізді аралас және RC2055-C айналмалы у-тәрізді үйлесім. Сол сериядағы әртүрлі модельдер бірдей ойық сипаттамалары бар және өзара алмастырылады. Жылжымалы білікке арналған көктемгі энергияның барлық сериясы жылжымалы біліктерге арналған, бұрылатын біліктерге қолданылатын жоғары функционалды тығыздағыштарға жарамды. Олардың ішінде RC2055 және RC2056 тот баспайтын болаттан жасалған бұлақтардан және жоғары функционалды пластмассадан тұрады. RC2055-B, RC2056-B және RC2055-C және RC2055-C пайдалану кезінде, сәйкес келетін эластомер материалын түсіндіру қажет.
Өнімнің ерекшеліктері мен қосымшалары:
Өнімнің ерекшеліктері:
Тот баспайтын болаттан жасалған және жоғары функционалды пластиктің үйлесімі керемет герметикалық өнімділік пен беріктікке ие.
Әр серияның ойық дизайны бірдей, олар өзгеріссіз және икемді әр түрлі жұмыс жағдайына икемді бейімделеді.
Жылжытылған модельдер Айналмалы білікке арналған модельдер біліктің бір жақты қысыммен тығыздағыштасуына арналған, әр түрлі өндірістік қажеттіліктерді қанағаттандыру үшін жарамды.
RC2055-B, RC2055-C және RC2056-B rc2056-b, бейімделуді жақсарту үшін жұмыс жағдайына сәйкес сәйкес эластомер материалдарын таңдау.
Қолдану сценарийлері:
Айналдыру біліктің бір жақты қысым мөрі, өнеркәсіптік жабдыққа, инженерлік техникаларға, гидравликалық жүйелерге және т.б.
Мұнайхимия, энергетикалық жабдықтар, ауыр машиналар және т.б. сияқты жоғары функционалды герметикалық талаптар
Техникалық артықшылықтары:
Тот баспайтын болат бұлақтар ұзақ мерзімді герметикалық әсерді қамтамасыз ету үшін тұрақты радиалды күш береді.
Жоғары функционалды және эластомер материалдарының үйлесімі жоғары қысымға және жоғары жылдамдықтағы жұмыс жағдайларына жарамды.
Groove алмастырылатын дизайн орнатуды және техникалық қызмет көрсетуді жеңілдетеді және пайдалану құнын төмендетеді.
Пайдалану ұсыныстары:
Нақты жұмыс жағдайына сәйкес тиісті тығыздағыш модель мен эластомер материалдарын таңдаңыз.
Мөр салғышқа зақым келмес үшін, орнату кезінде ойықтың таза екеніне көз жеткізіңіз.

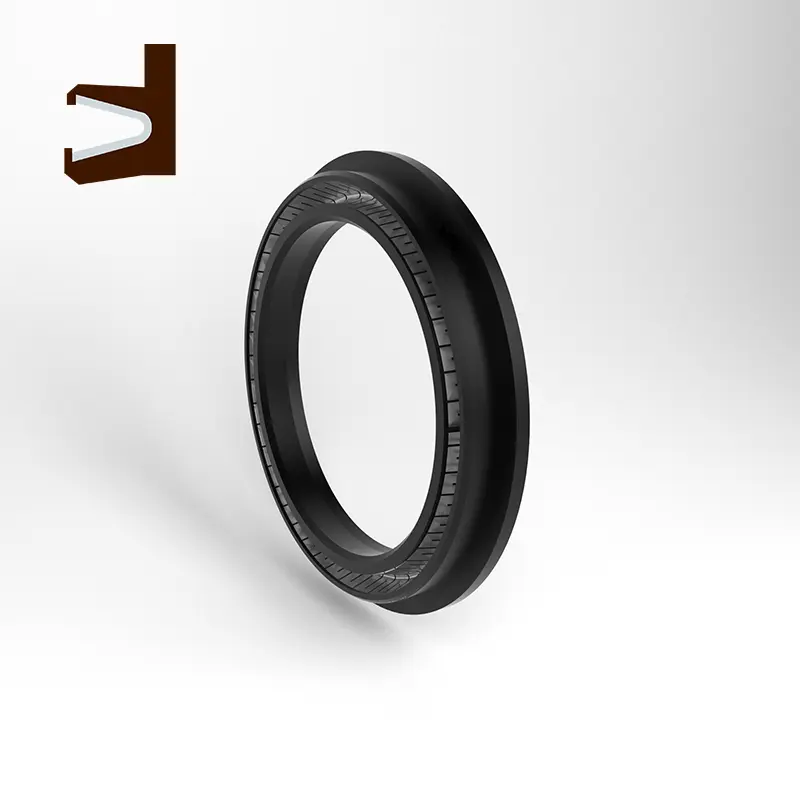

RC2055
Қолданылатын жұмыс шарттары (шекті мәндер бір уақытта көрінбеуі керек)
| Қысым (MPA) | Температура (℃) | Жылдамдық (Ханым) | Амал | |||
| ≤35 | RC2055 | RC2055-b / c | RC2055 | RC2055-b | RC2055-c | Барлық дерлік сұйық және газ |
| -200 ~ + 250 | -35 ~ + 250 | <2м / с | <6м / с | <2м / с | ||
Материалдық таңдау
1
2. Сақина материалдарын герметизациялау Материалдар: ptfe1, ptfe2, ptfe3, ptfe4, upe, pk1, pk1, pk2 және т.б.

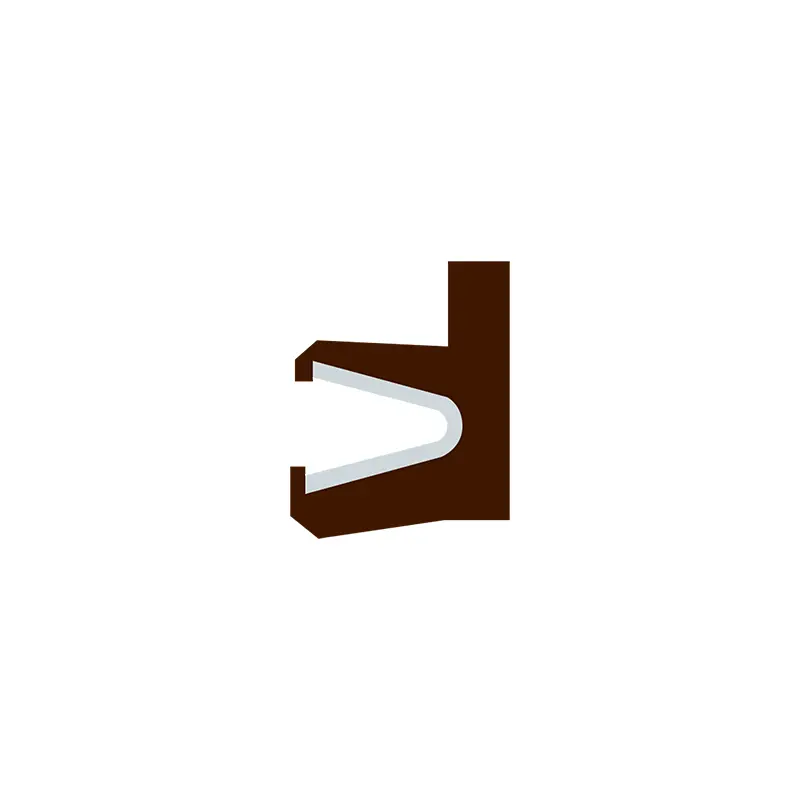

3. Тот баспайтын болаттан жасалған көктем: V-тәрізді көктем.
Тапсырыс беру мысал
Rc2055- vtfe4 + v біліктің диаметрі 40, герметизация сақиналы материал - PTFE4, тот баспайтын болаттан жасалған көктем v тәрізді көктем
RC2055-B-40-PTFE4 + R02 білігі диаметрі 40, герметикалық сақина материалы - PTFE4, сәйкестендіру O-сақина - Fluororubber
RC2055-C-40-PTFE4 + R02 білігі диаметрі 40, герметикалық сақина материалы - PTFE4, сәйкес O-сақина - Fluororubber

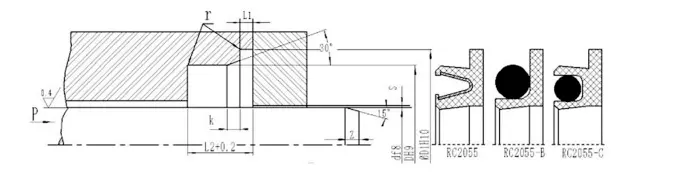

Ерекшелік параметрі кестесі (Параметр диапазонындағы барлық сипаттамалар)
| Диаметрі диаметрі D F8 | Диаметрі DH9 | Гросс диаметрі D1H10 | Шет тереңдігі L1 | Ойық ені Өшпін | Импорт түймесін к | Радиалды тазарту С макс | Түймесінің ұзындығы | r макс | |
| 10МПА | 20МПА | ||||||||
| 5 ~ 19.9 | D + 5 | D + 9 | 0,85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0,8L | 0.8 |
| 20 ~ 39.9 | D + 7 | D + 12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | D + 10.5 | D + 17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D + 14 | D + 22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Ескерту: Айналмалы біліктің бетінің кермектігі HRC ≥ 58 болуы ұсынылады.

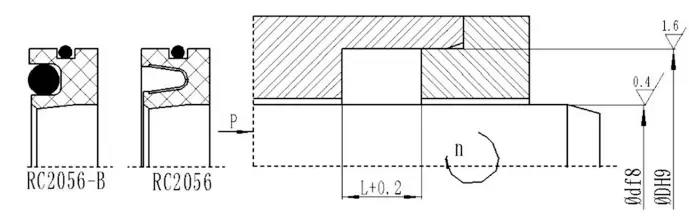

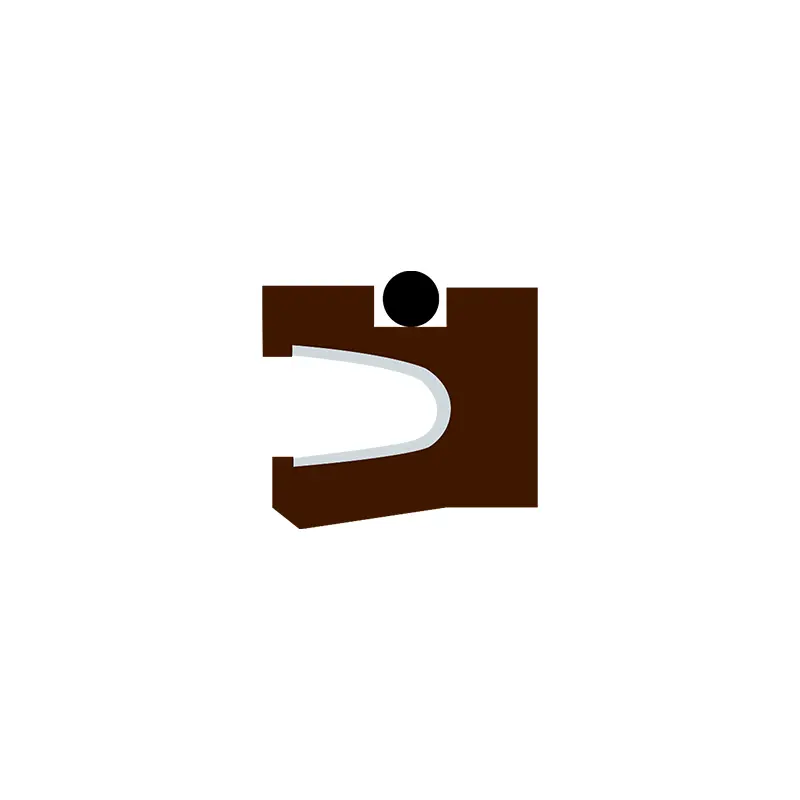

RC2056
Қолданылатын жұмыс шарттары (шекті мәндер бір уақытта көрінбеуі керек)
| Қысым (MPA) | Температура (℃) | Жылдамдық (Ханым) | Амал | ||
| ≤2 | RC2056 | RC2056-b | RC2056 | RC2056-b | Барлық дерлік сұйық және газ |
| -200 ~ + 250 | -35 ~ + 250 | <14m / s | <6м / с | ||
Материалдық таңдау
1
2. Сақина материалдарын герметизациялау Материалдар: ptfe1, ptfe2, ptfe3, ptfe4, upe, pk1, pk1, pk2 және т.б.
3. Тот баспайтын болаттан жасалған көктем: V-тәрізді көктем.
Тапсырыс беру мысал
RC2056-40 * 62 * 8-ptfe4 + v d * d * l, герметикалық сақина материалы - PTFE4, ал тот баспайтын болаттан жасалған көктем - V-тәрізді көктем
RC2056-b-40 * 62 * 8-ptfe4 + r02 d * r02 d * d * l, герметикалық сақина материалы - PTFE4, және сәйкес O-сақина - Fluororubber
