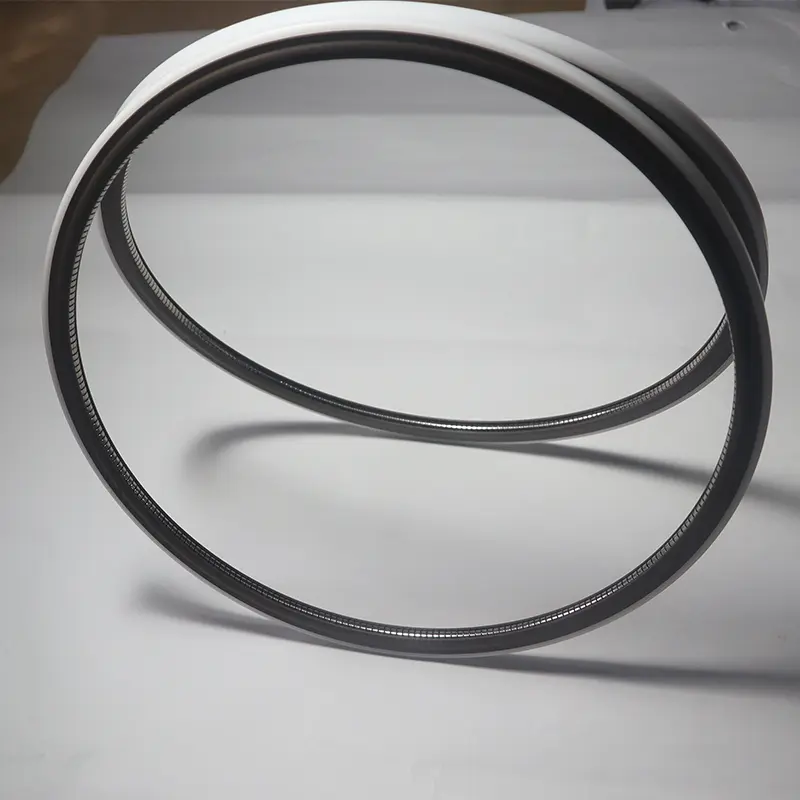

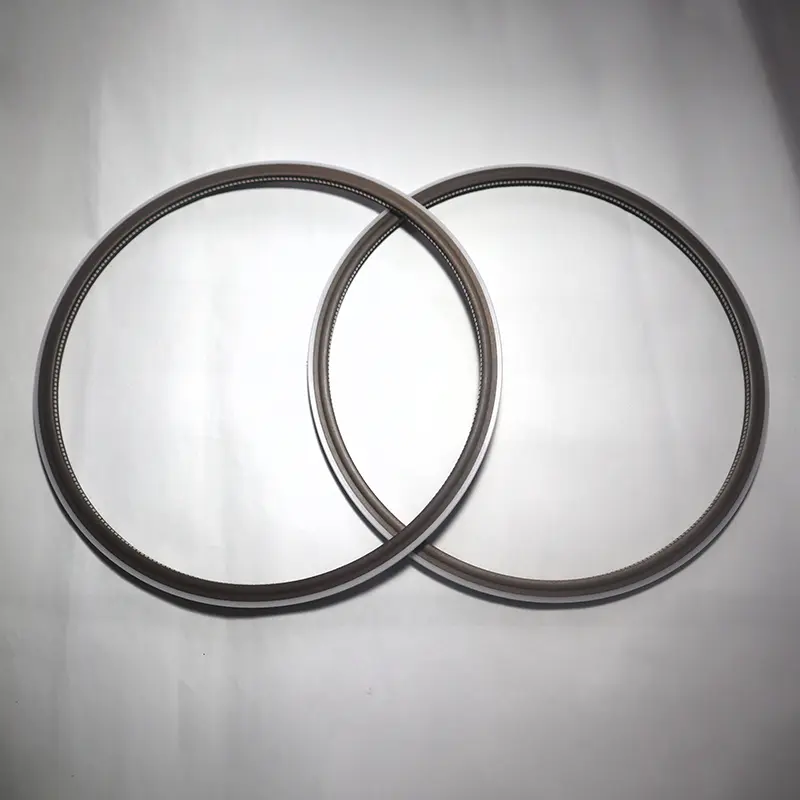

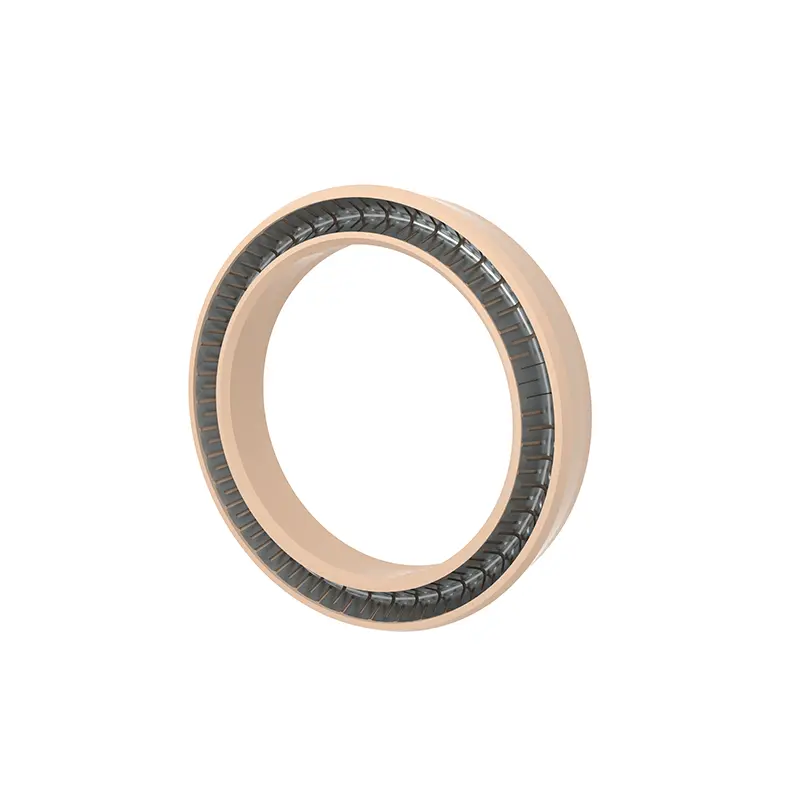

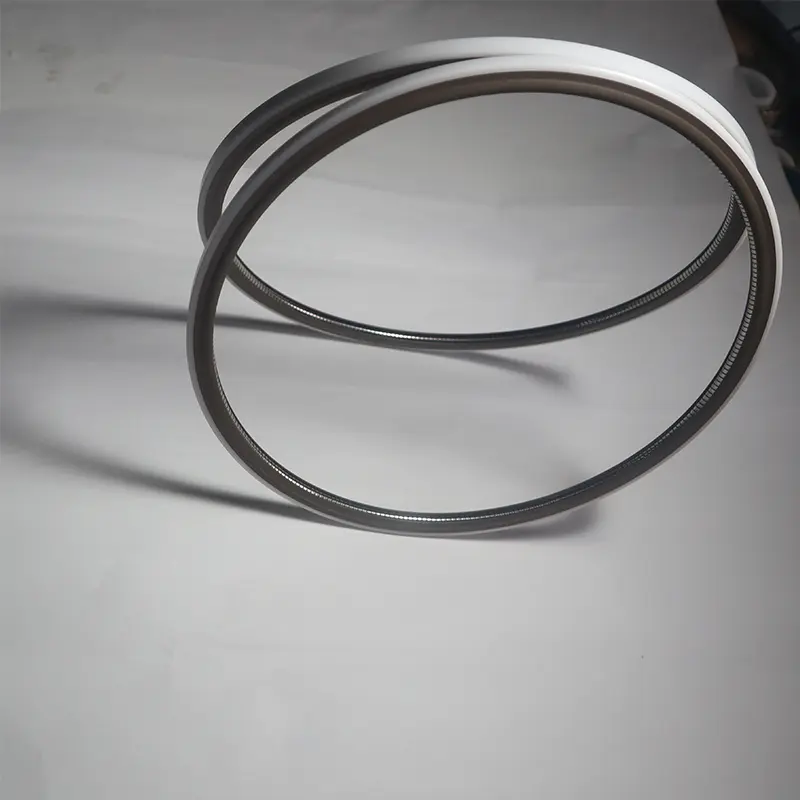

Түпкілікті фланецті көктемгі қуаттандырылған тығыздағыштар біз іске қосқан модельдер әр түрлі модельдерді қамтиды, олардың әрқайсысы өз бөлімшелері бар. Олардың барлығы қатаң әзірленген, өндірілген және сыналған.

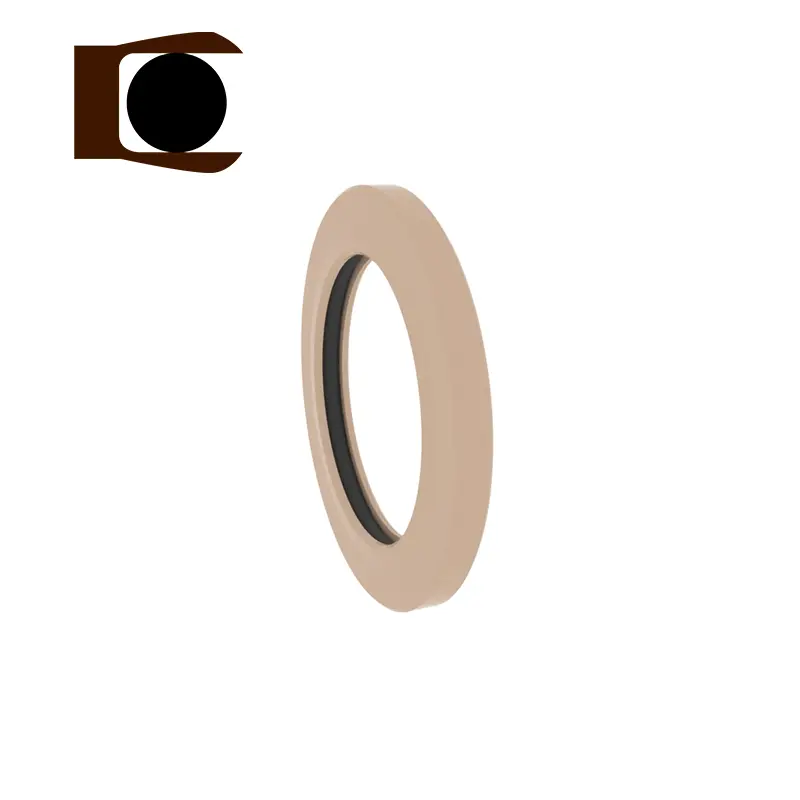

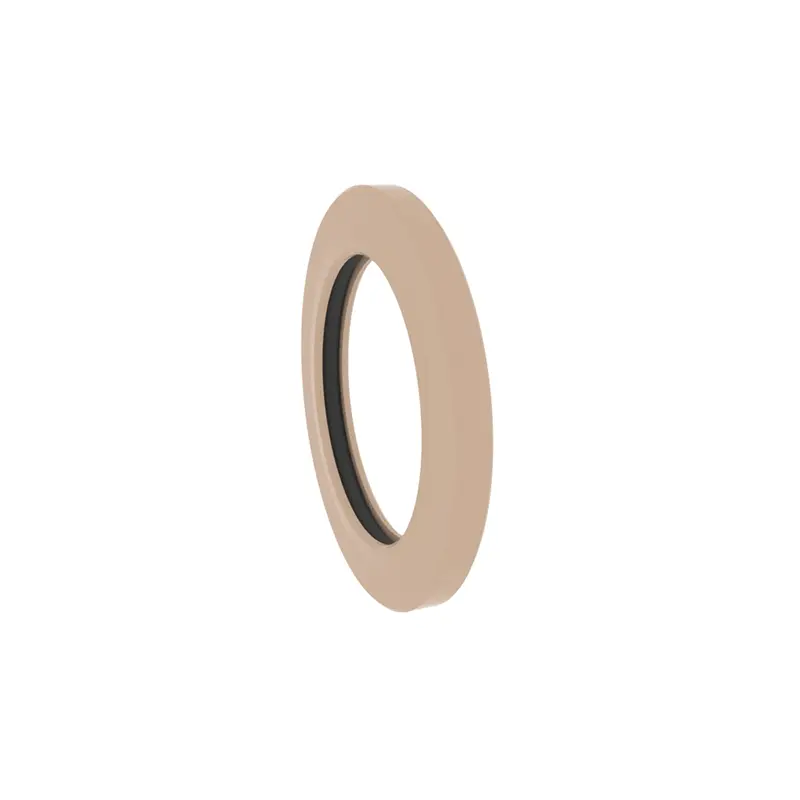

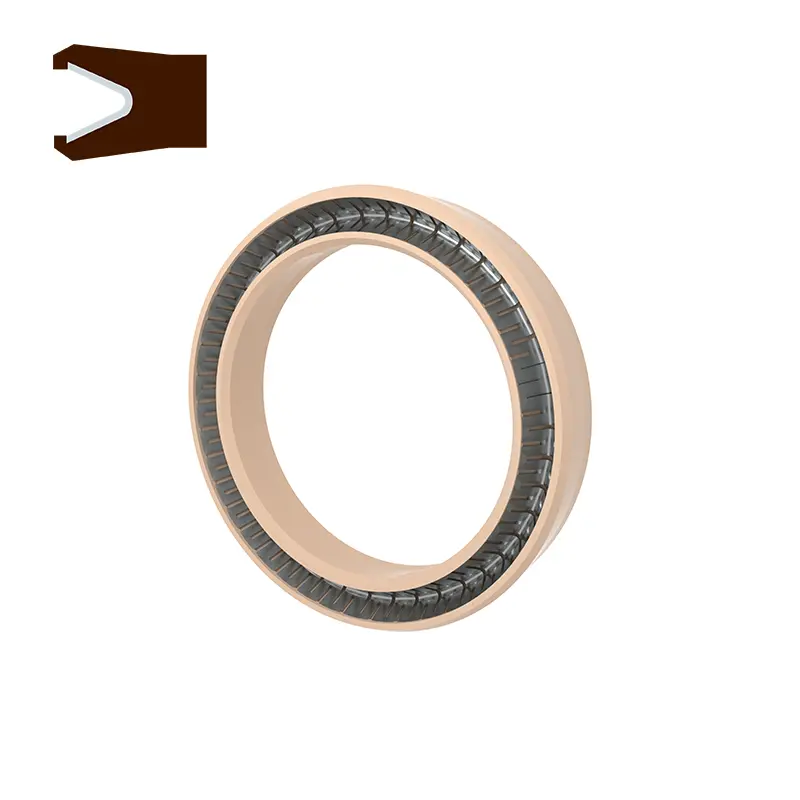

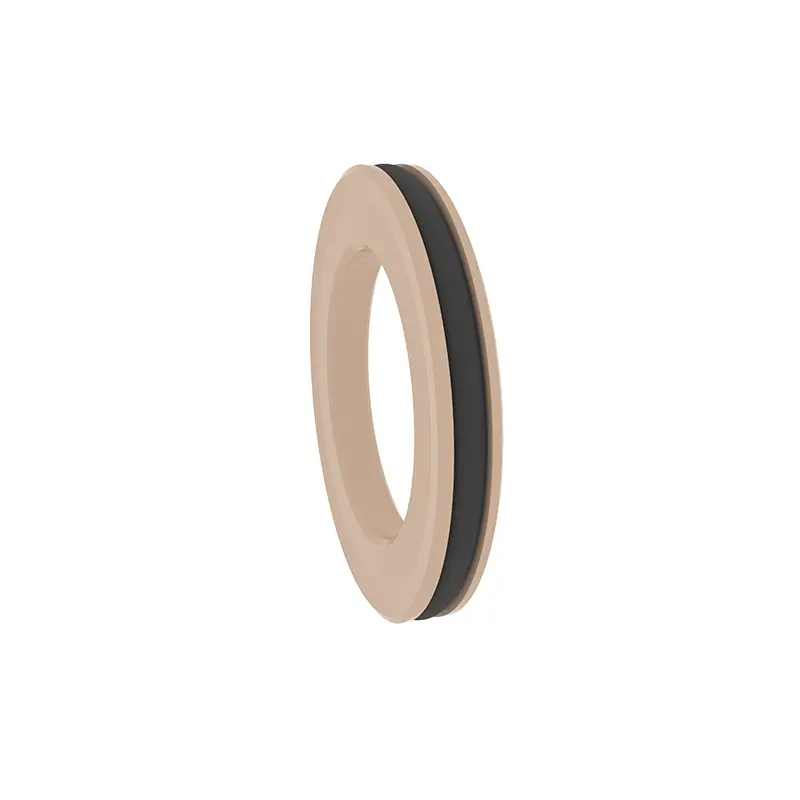

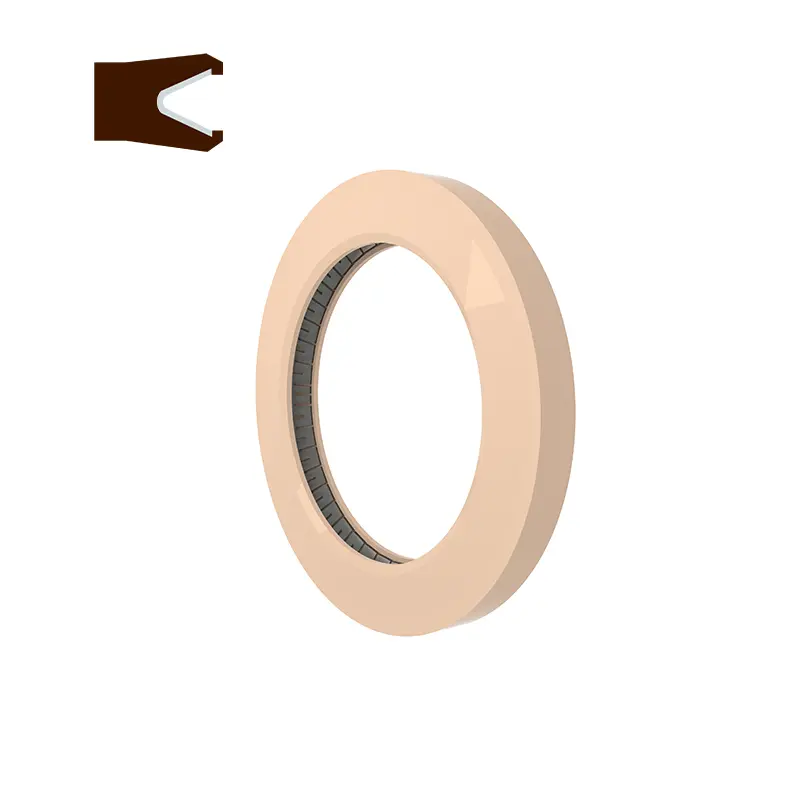

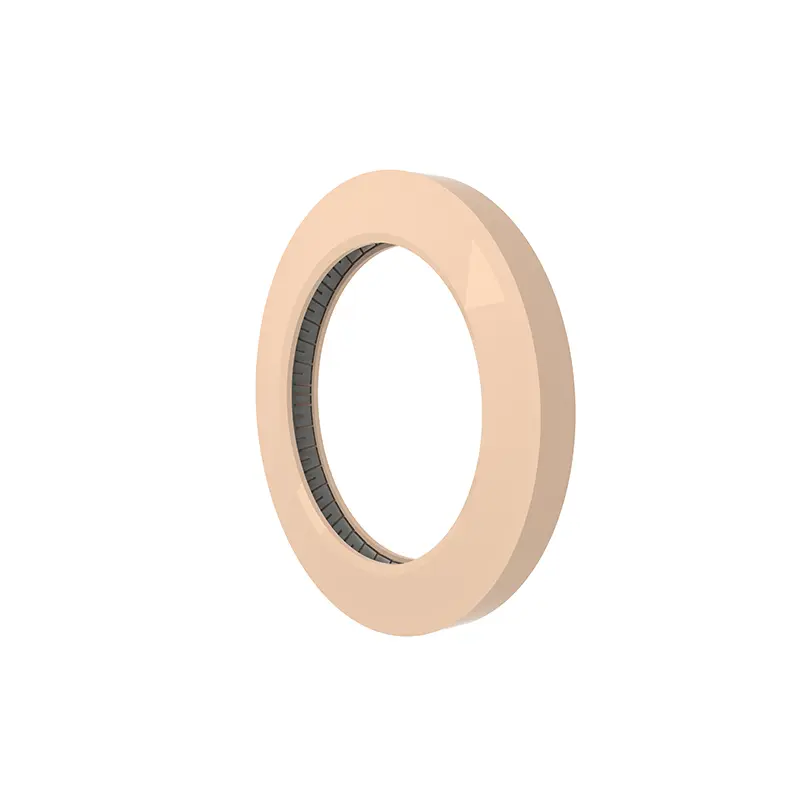

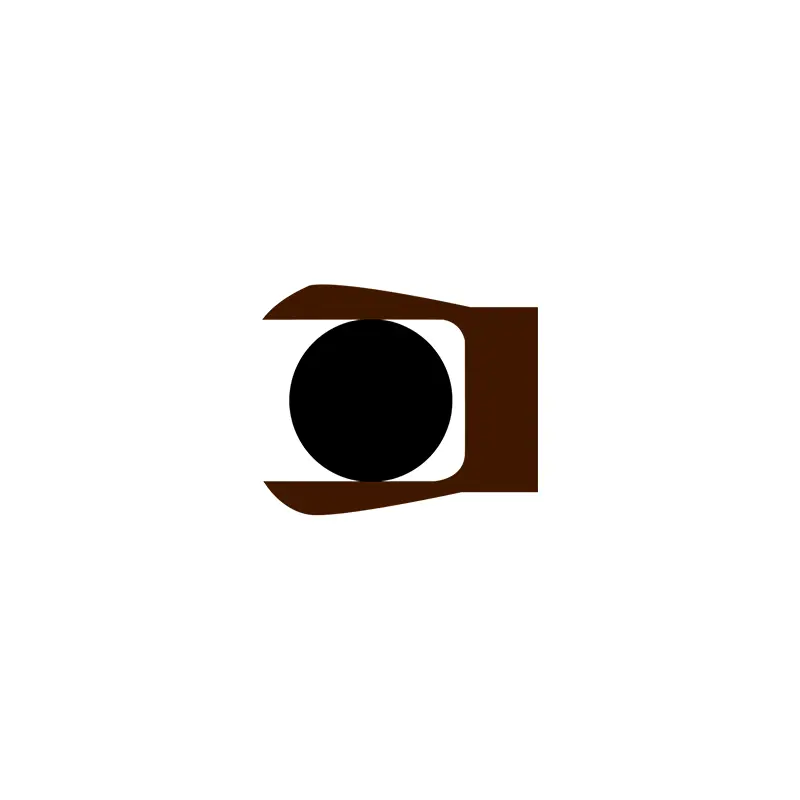

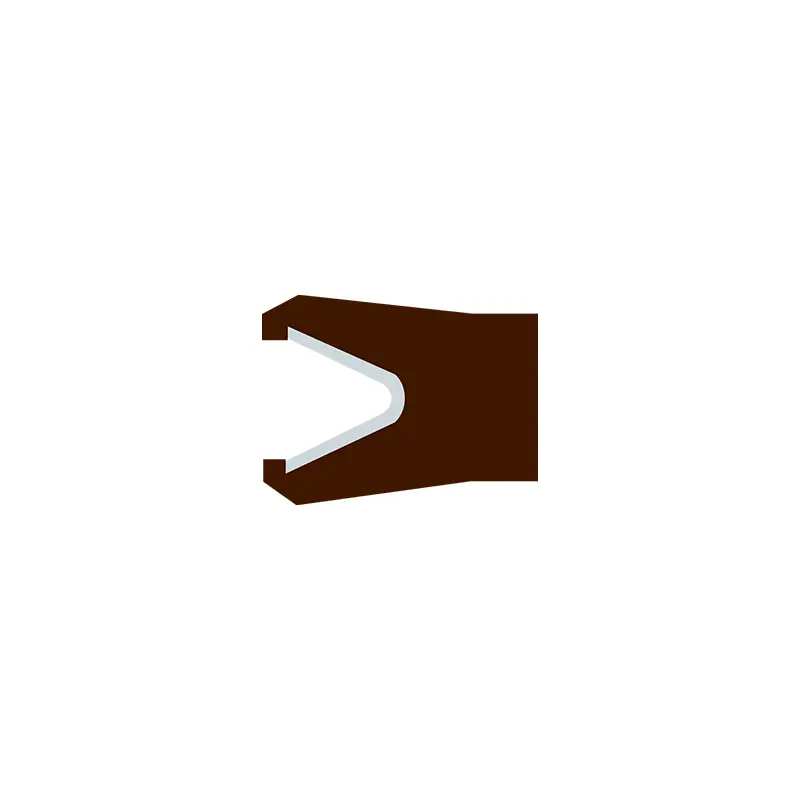

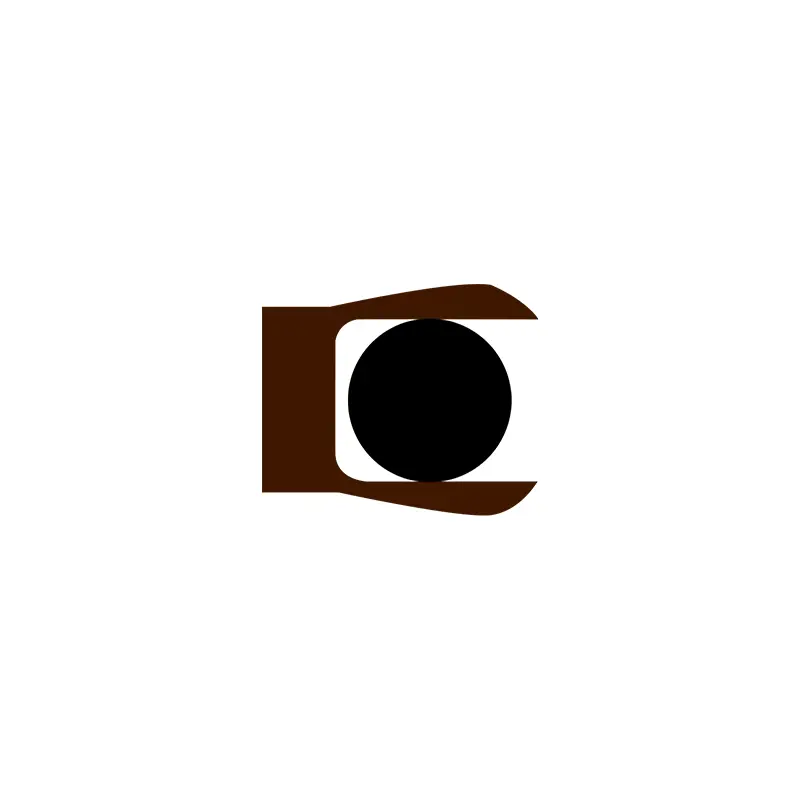

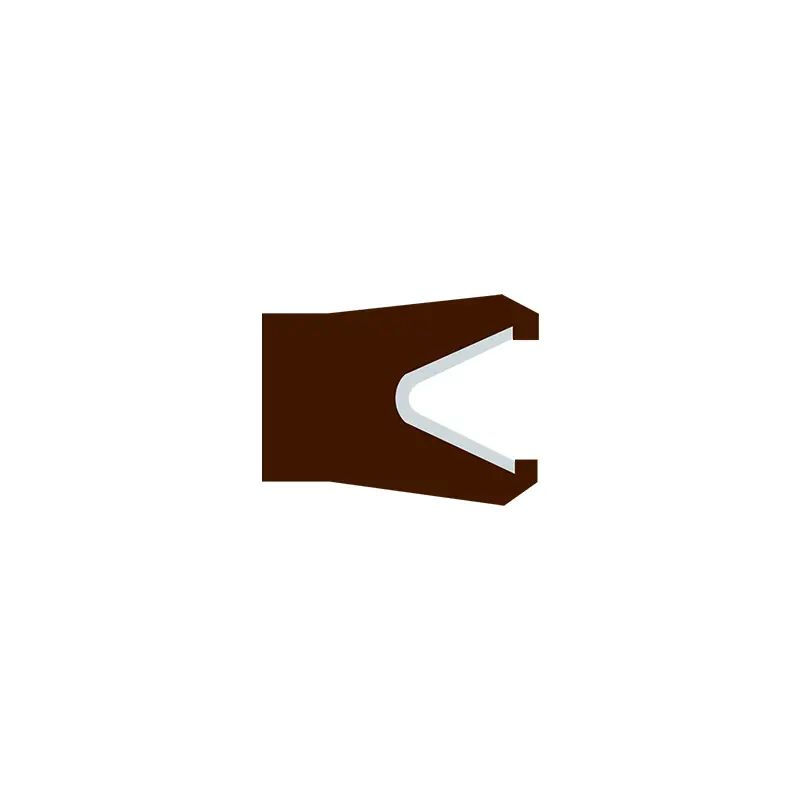

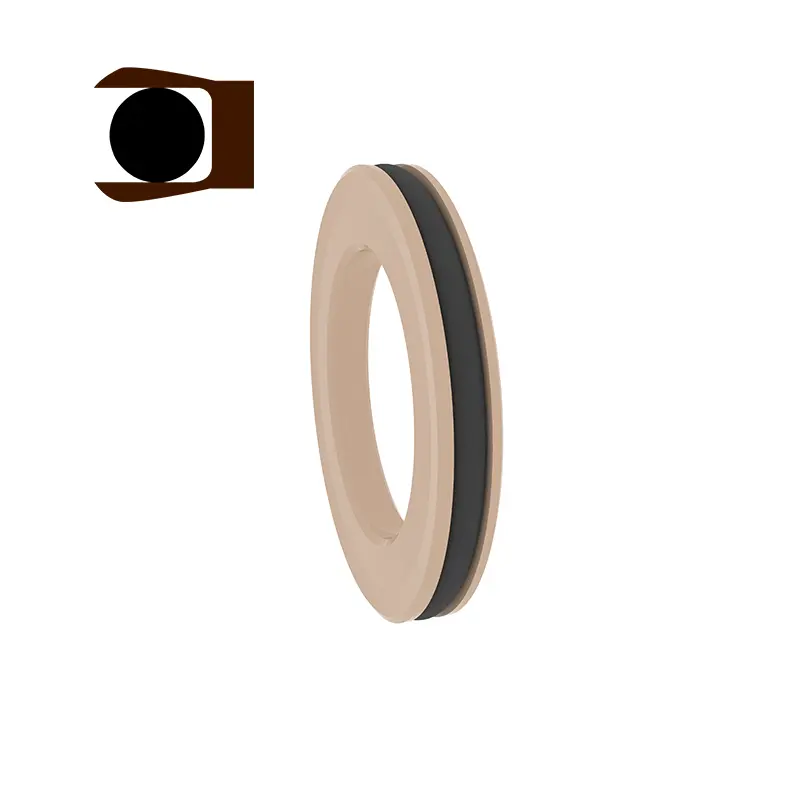

RC2876 және RC2877 - PAN-пломбалар, және RC2876-B және RC2877-B Y-тәрізді біріктірілген тығыздағыштар. Әр модельдің арасындағы екі түрлі бөлімшелер бірдей ойыққа ие және бір-біріне ауыстырылуы мүмкін. Олар осьтік (соңы) үшін жарамды (соңы) және бір жақты қысым статикалық тығыздағыштарын фладкамен айналдырады және оларды бетінің кедір-бұдырлығы идеалды емес жерлерде қолдануға болады. Екі панельдік итбалықтар тот баспайтын болаттан жасалған бұлақтардан және жоғары функционалды пластмассадан тұрады. Тот баспайтын болаттан жасалған бұлақтарды V-тәрізді бұлақтар және O-тәрізді серіппелер ретінде таңдауға болады. Және RC2876-B және RC2877-B қолданған кезде, сәйкес келетін эластомер материалдарын таңдау қажет.
Өнімнің ерекшеліктері мен қосымшалары:
RC2876
Қолданылатын жұмыс шарттары (шекті мәндер бір уақытта көрінбеуі керек)
| Қысым MPA | Жылдамдық m / s | Температура ℃ | Амал | ||
| RC2876 | RC2876-b | - | RC2876 | RC2876-b | Барлық сұйықтықтар, химиялық заттар, газдар |
| <40 | <80 | -200 ~ + 250 | -35 ~ + 250 | ||
Материалдық таңдау
1
2. Сақина материалдарын герметизациялау Материалдар: ptfe1, ptfe2, ptfe3, ptfe4, upe, pk1, pk1, pk2 және т.б.
3. Тот баспайтын болаттан жасалған бұлақтарды O-тәрізді серіппелер мен V-тәрізді серіппелерден таңдауға болады.
Тапсырыс беру мысал
RC2876-40-PTFE4 + V Ішкі қысымның сыртқы диаметрі 40, герметикалық сақина материалы - PTFE4, ал көктем v тәрізді көктем
RC2876-B-40-PTFE4 + R02 Ішкі қысымның сыртқы диаметрі 40, герметикалық сақина материалы - PTFE4, және сәйкес O-сақина - Fluororubber
ЕСКЕРТПЕ: Егер сіз кеңейтілген диапазонды таңдасаңыз, серия нөмірін қолданыңыз.

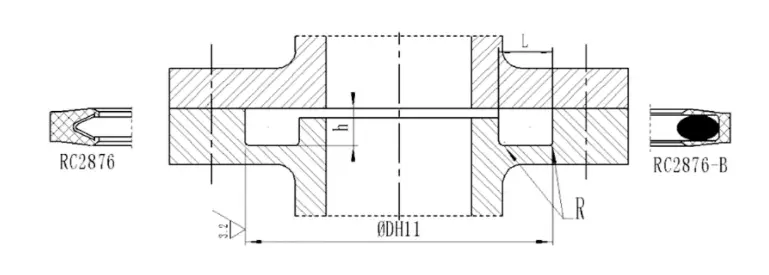

| Сериялық нөмір | Сериялық нөмір | Стандартты ауқым DH11 | Кеңейтілген ауқым DH11 | Ойық тереңдігі н-0.05 | Ойық ені Өшпін+0.2 | Дөңгелек бұрыштар Rmax |
| RC2876-0 | RC2876-b-0 | 10 ~ 13.9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-b-1 | 14 ~ 24.9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-b-2 | 25 ~ 45.9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124.9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-b-4 | 125 ~ 999.9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-b-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
RC2877
Қолданылатын жұмыс шарттары (шекті мәндер бір уақытта көрінбеуі керек)
| Қысым MPA | Жылдамдық m / s | Температура ℃ | Амал | ||
| RC2877 | RC2877-b | - | RC2877 | RC2877-b | Барлық сұйықтықтар, химиялық заттар, газдар |
| <40 | <80 | -200 ~ + 250 | -35 ~ + 250 | ||
1
2. Сақина материалдарын герметизациялау Материалдар: ptfe1, ptfe2, ptfe3, ptfe4, upe, pk1, pk1, pk2 және т.б.
3. Тот баспайтын болаттан жасалған бұлақтарды O-тәрізді серіппелер мен V-тәрізді серіппелерден таңдауға болады.
Тапсырыс беру мысал
Rc2877-40-ptfe4 + v Сыртқы қысымды ойықтың ішкі диаметрі 40, герметикалық сақина материалы PTFE4, ал тот баспайтын болаттан жасалған көктем v тәрізді көктем
RC2877-B-40-PTFE4 + R02 Сыртқы қысымның ішкі диаметрі 40, герметикалық сақина материалы PTFE4, және сәйкес O-сақина - Fluororubber
ЕСКЕРТПЕ: Егер сіз кеңейтілген диапазонды таңдасаңыз, серия нөмірін қолданыңыз.

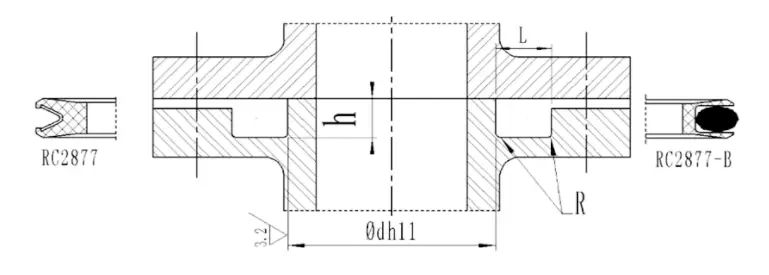

| Сериялық нөмір | Сериялық нөмір | Стандартты ауқым D H11 | Кеңейтілген ауқым DH11 | Ойық тереңдігі н-0.05 | Ойық ені Өшпін+0.2 | Дөңгелек бұрыштар Rmax |
| RC2877-0 | RC2877-B-0 | 3 ~ 9.9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19.9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39.9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119.9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999.9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
