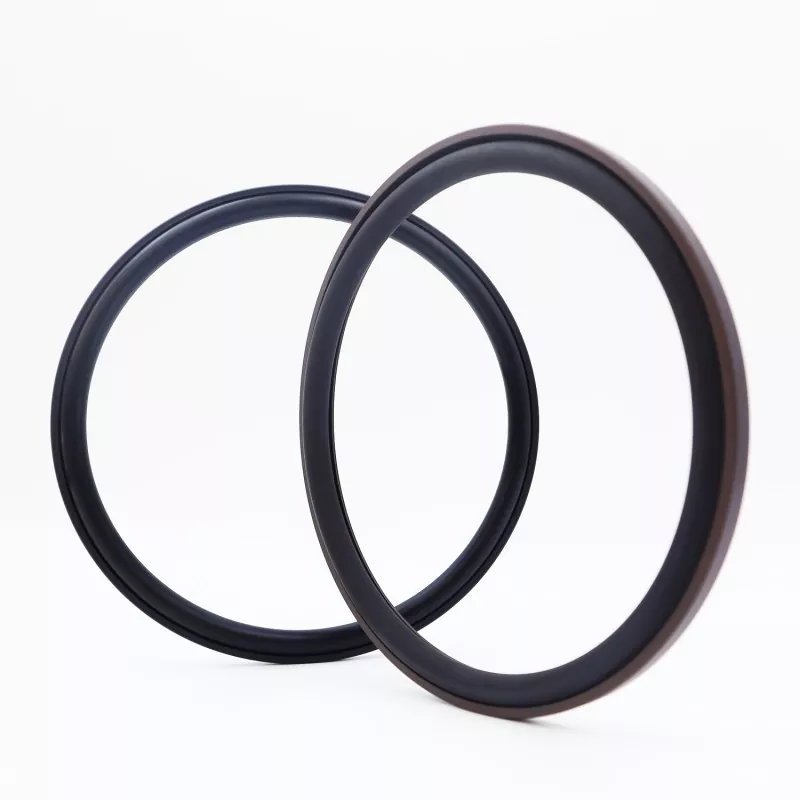

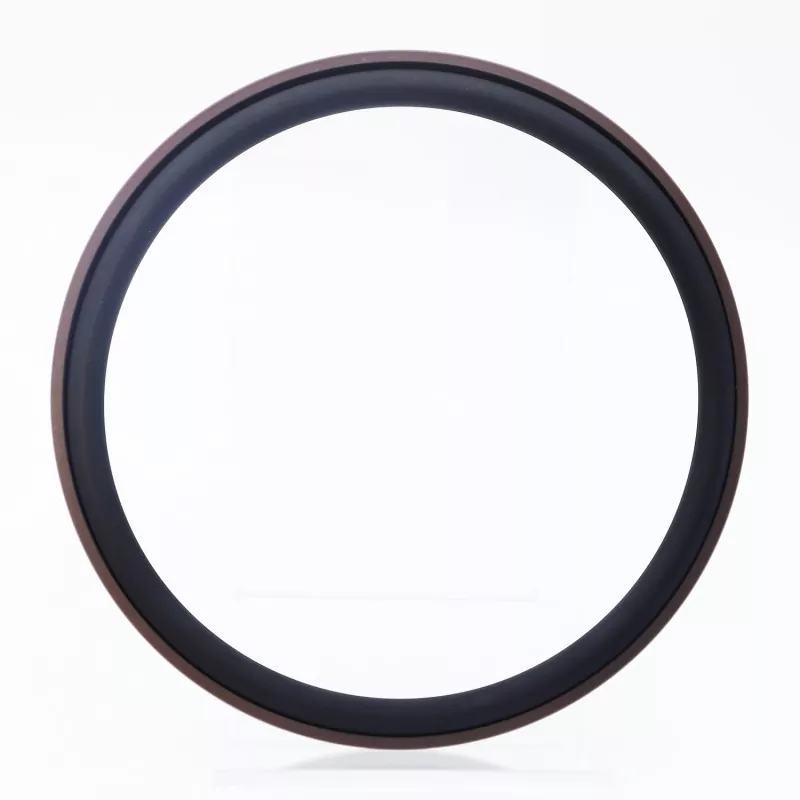

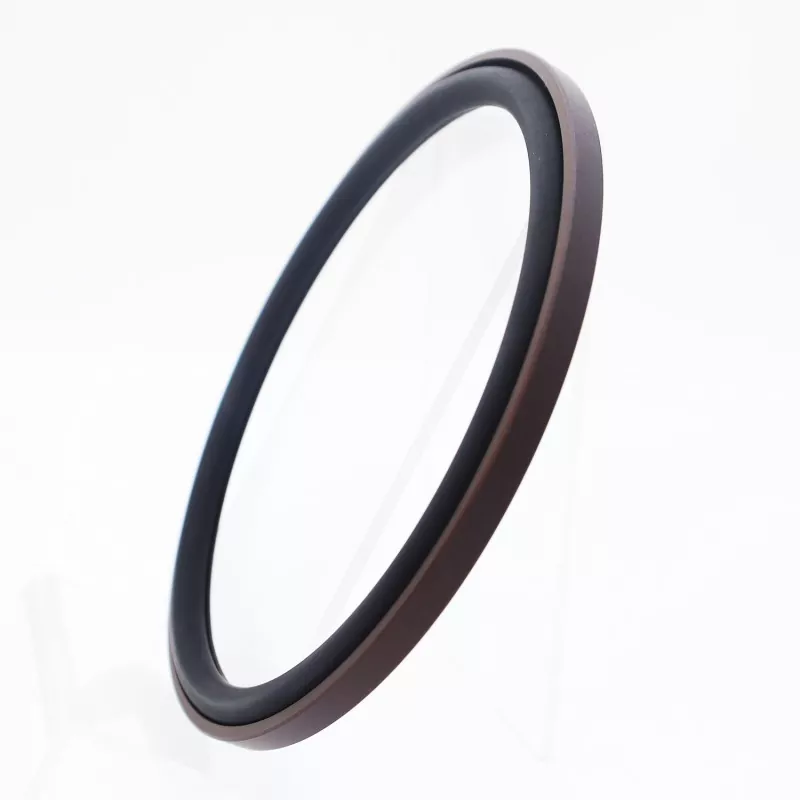

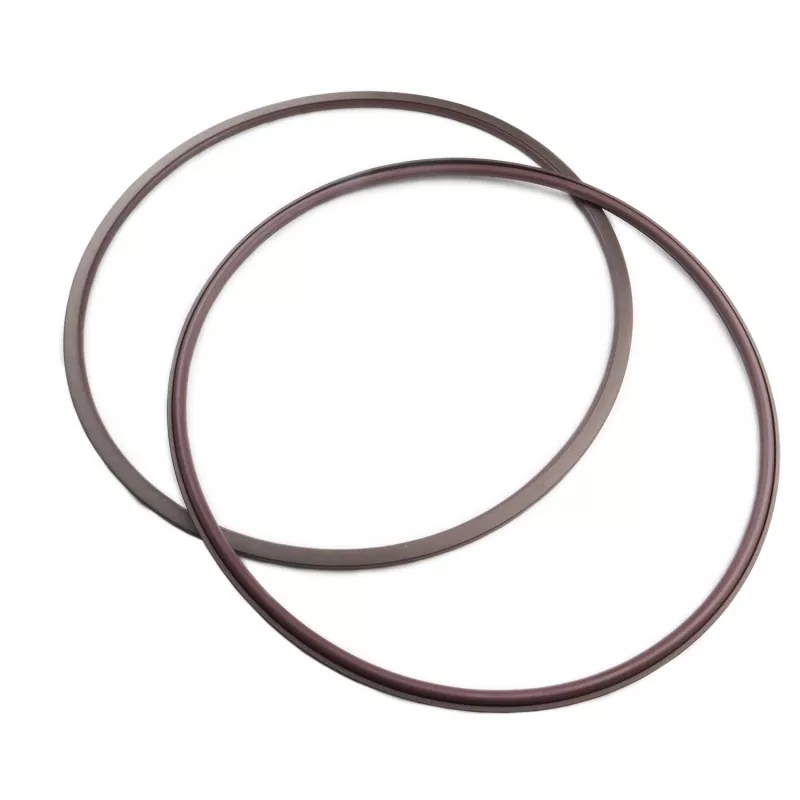

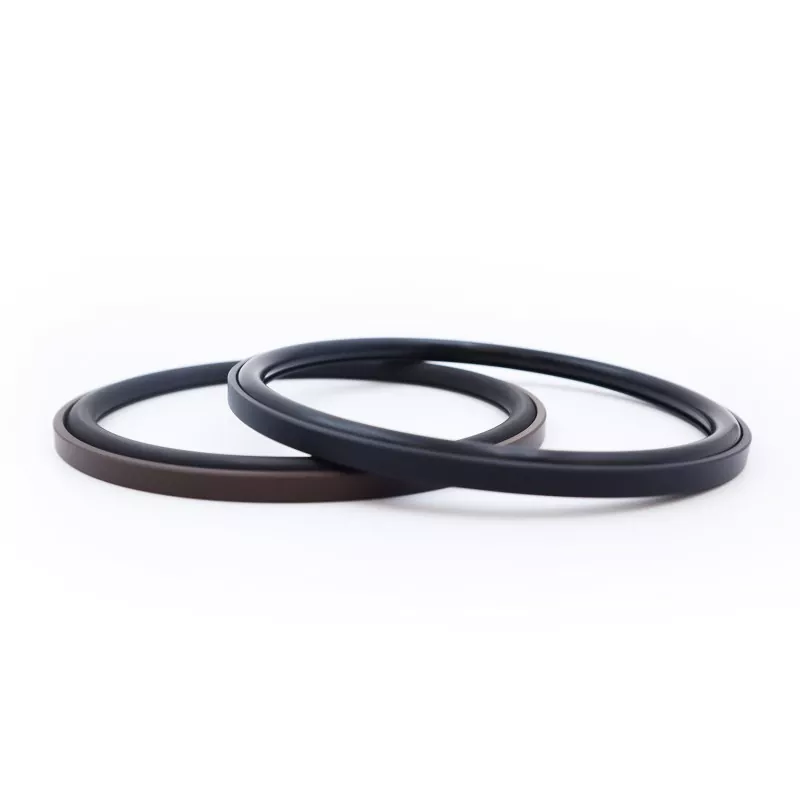

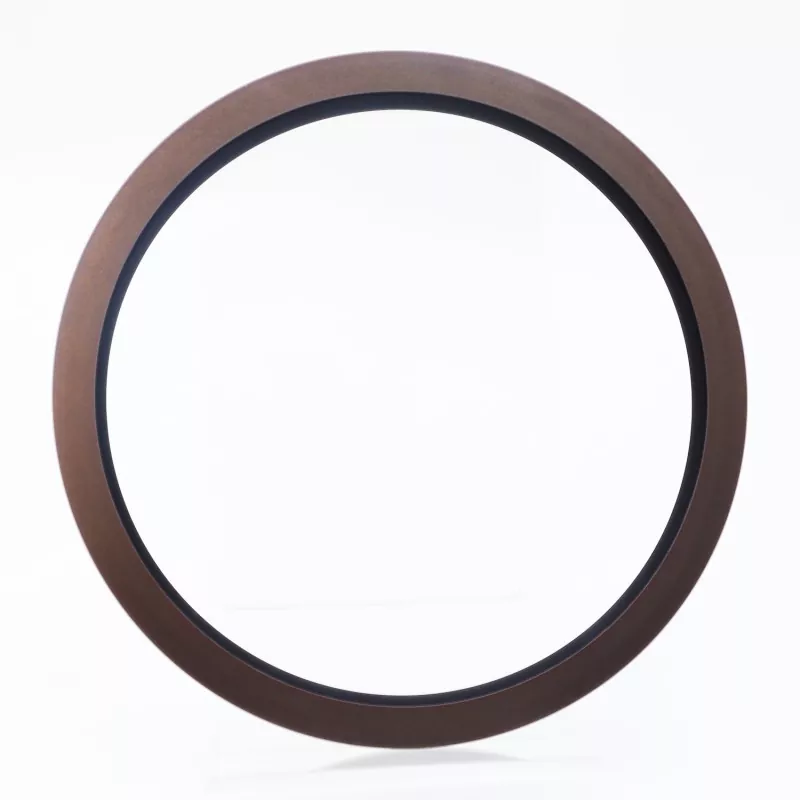

Осьтік қадамды біріктірілген тығыздағыш толтырылған PTFE-ден жасалған тік бұрышты тығыздағыш сақинадан және резеңке тығыздағыш сақинадан тұрады; ол осьтік (соңғы бет) және фланецті тығыздағыштар сияқты бір бағытты статикалық тығыздау қолданбаларына арналған. Оның ұзақ қызмет ету мерзімі, тамаша тығыздау өнімділігі, жоғары және өте жоғары қысымға төзімділігі және ықшам құрылымдық ізі бар; ол сондай-ақ су қысымымен тығыздау үшін жарамды. Ол екі нұсқада қол жетімді: RC2871-A (ішкі қысым үшін) және RC2871-B (сыртқы қысым үшін).
Тиімді тығыздау тығыздағыш сақинаны алдын ала сығу нәтижесінде пайда болатын үздіксіз ұстау күші арқылы қол жеткізіледі, бұл өздігінен қуаттандыратын тығыздау әсерін қамтамасыз етеді, мұнда тығыздау өнімділігі орташа қысымның жоғарылауымен жақсарады. Тығыздағыш сақинаның бүйіріндегі фланецті дизайн тығыздағыш сақинаның экструзиясын тиімді болдырмайды, бұл оған су қысымы тығыздау орталарымен үйлесімді бола отырып, жоғары қысымды және өте жоғары қысымды жағдайларды оңай өңдеуге мүмкіндік береді.
|
Қысым (МПа) |
Температура (°C) |
Жылдамдық (м/с) |
Орташа |
|
≤300 |
-35 пен +100 (NBR сақинасымен) |
- |
Гидравликалық май, эмульсия, су және т.б. |
|
-20 - +200 (FKM сақинасымен) |
Бұл тығыздағыш тік бұрышты PTFE тығыздау сақинасынан және тығыздағыш сақинадан тұрады; O-сақина алдын ала қысуды қамтамасыз етеді, тығыздағышқа қол жеткізу үшін қажетті қысу күшін тудырады. Қысым астында бұл қысу күші артады, яғни қысым неғұрлым жоғары болса, тығыздау өнімділігі соғұрлым жақсы болады. Тәркі сақинасының бүйірлік фланецті конструкциясының арқасында тығыздағыштың жоғары қысымға төтеп беруіне мүмкіндік беретін тығыздағыш сақинаның экструдалануына жол бермейді.

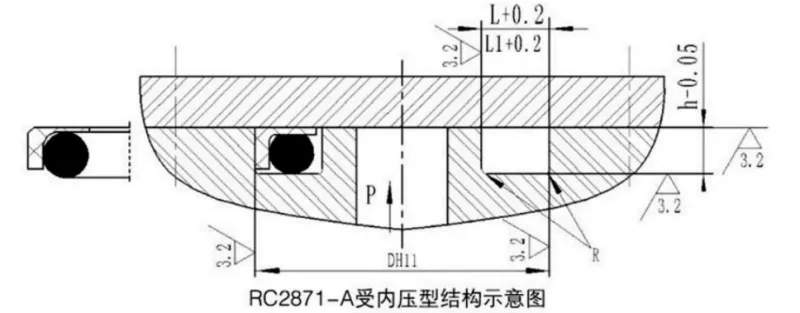

Параметрлер ауқымындағы барлық техникалық сипаттамалар қол жетімді.
|
Сыртқы диаметр диапазоны D H11 |
Ойық тереңдігі сағ-0,05 |
Ойықтың ені L+0,2 |
Ойықтың ені L1 + 0,2 Қысым > 80 МПа |
Бұрыш радиусы Rmax |
Сақина сымының диаметрі істеу |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |

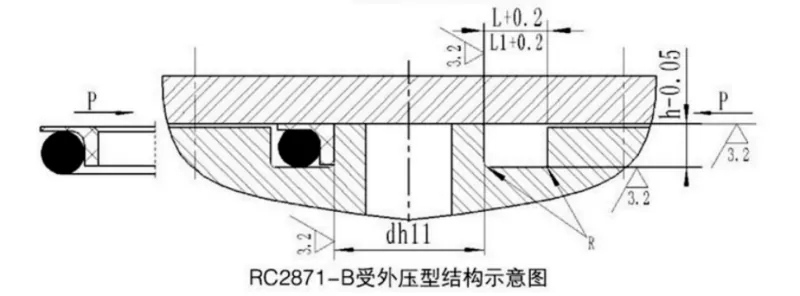

Параметрлер ауқымындағы барлық техникалық сипаттамалар қол жетімді.
|
Ішкі диаметр диапазоны dh11 |
Ойық тереңдігі сағ-0,05 |
Ойықтың ені L+0,2 |
Ойықтың ені L1 + 0,2 Қысым > 80 МПа |
Бұрыш радиусы Rmax |
Сақина сымының диаметрі істеу |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
