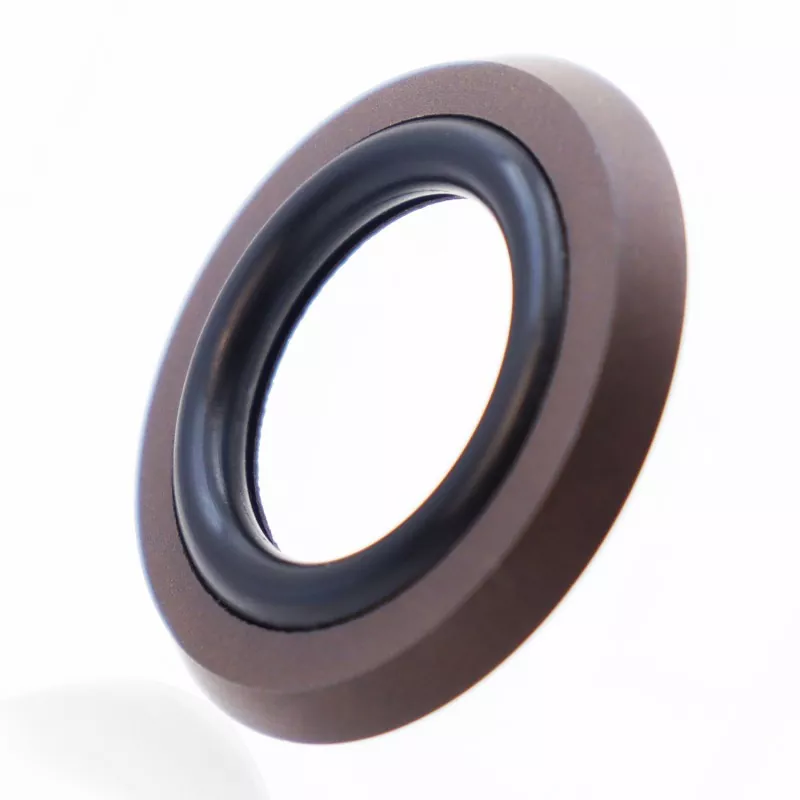

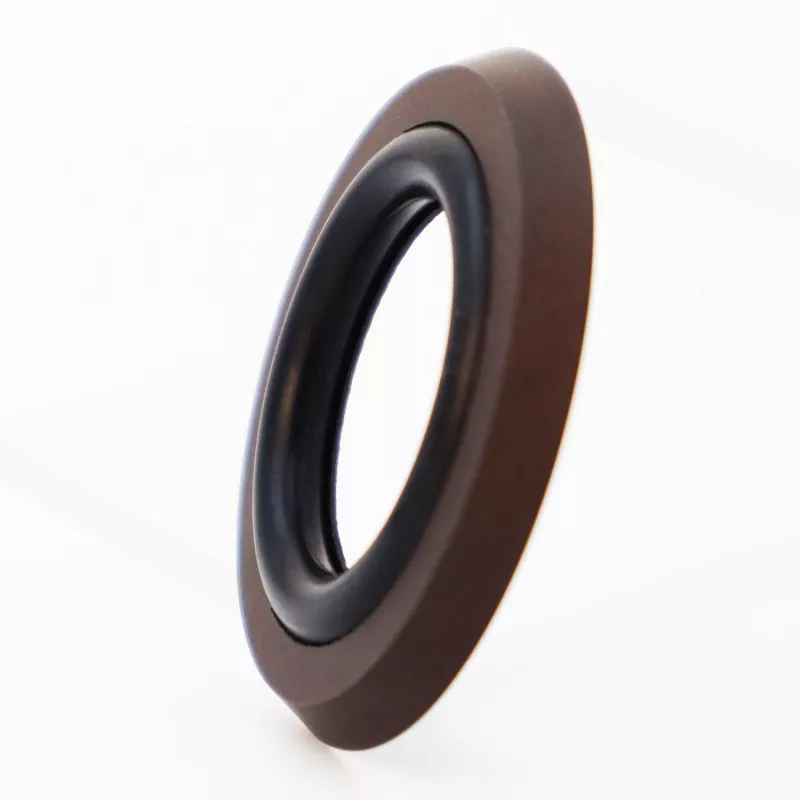

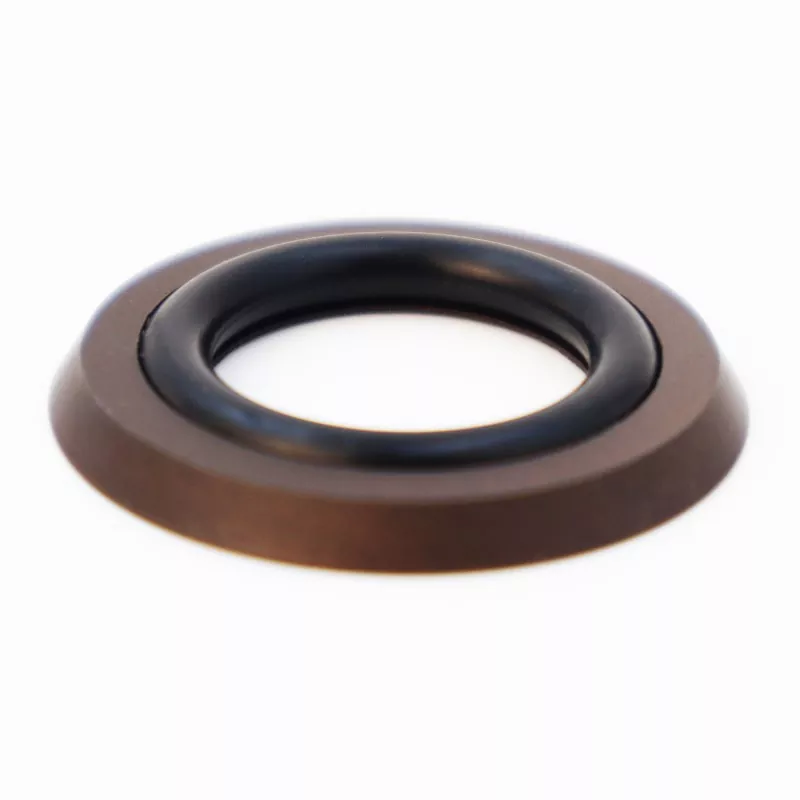

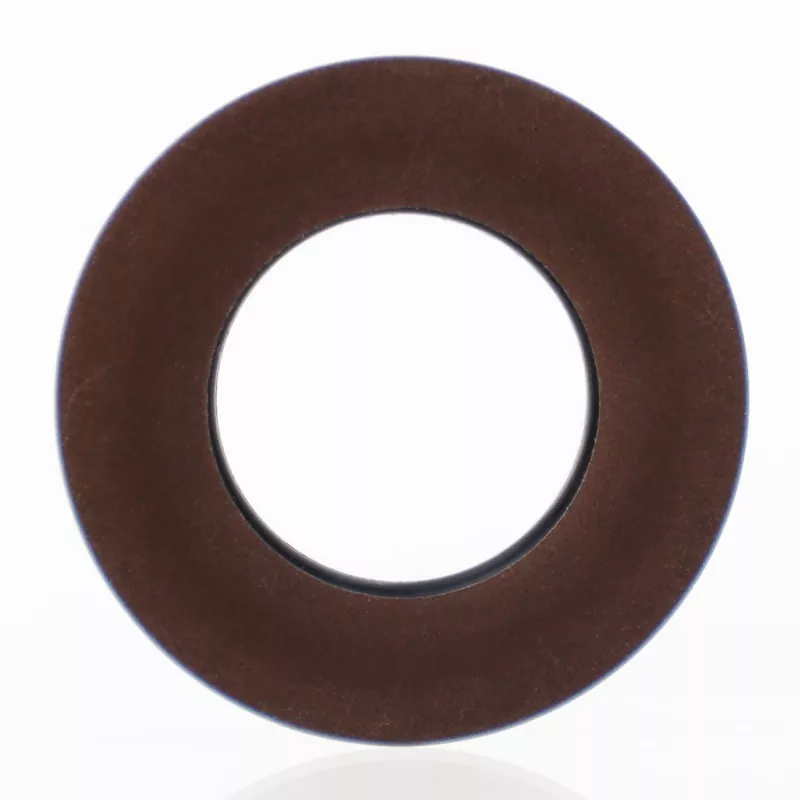

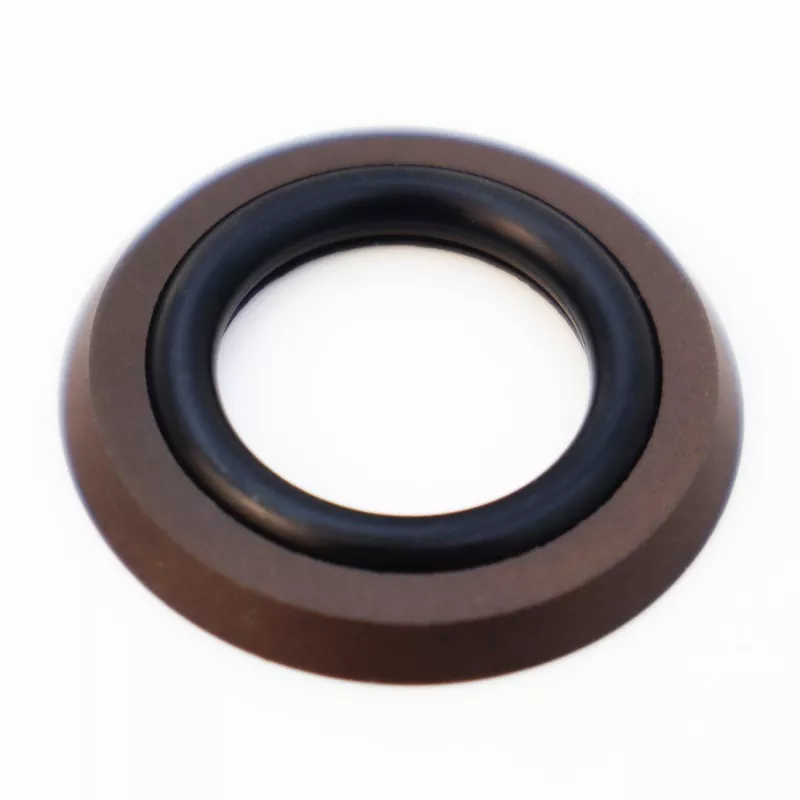

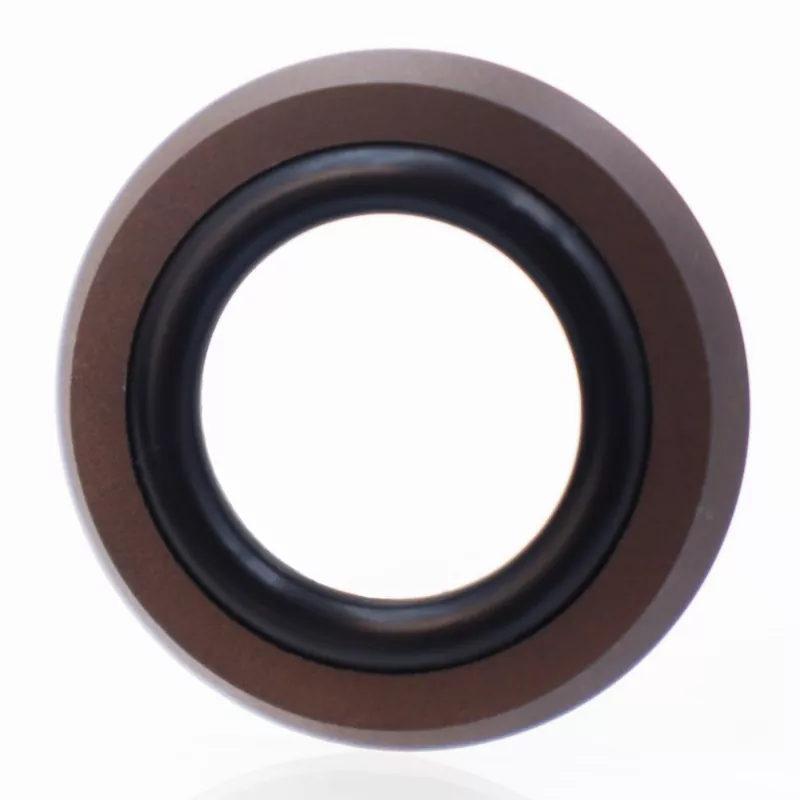

Осьтік табан түрі аралас тығыздағыш толтырылған PTFE-ден жасалған табан тәрізді тығыздағыш сақинадан және резеңке тығыздағыш сақинадан тұрады. Ол осьтік (соңғы бет) және фланецті тығыздағыштар сияқты бір бағытты статикалық тығыздау қолданбаларына арналған. Негізгі ерекшеліктерге ұзақ қызмет ету мерзімі, тамаша герметикалық өнімділік, жоғары және ультра жоғары қысымға төзімділік және ең аз орнату орнын қажет ететін ықшам дизайн жатады; ол гидравликалық нығыздау үшін де жарамды. Екі нұсқада қол жетімді: RC2875-A (ішкі қысым үшін) және RC2875-B (сыртқы қысым үшін).
Оның ықшам құрылымы тар орнату ойықтарына сәйкес келеді, бұл жабдықтың ағып кету қаупін айтарлықтай төмендетеді. Техникалық сипаттамалардың толық спектрі қоймада бар және біз жаһандық сатып алушылардың сұраулары мен үлгі тапсырыстарын қабылдаймыз.
|
Қысым (МПа) |
Температура (°C) |
Жылдамдық (м/с) |
Орташа |
|
≤60 |
-35 пен +100 (NBR сақинасымен) |
≤6 |
Минералды негіздегі гидравликалық майлар, отқа төзімді сұйықтықтар (HFA/HFB), су және т.б. |
|
-20 - +200 (FKM сақинасымен) |
Бұл тығыздағыш табан тәрізді профилі және сақинасы бар модификацияланған PTFE тығыздағыш сақинасынан тұрады. Қысым астында тығыздағыштың ұстау күші артады, яғни қысым неғұрлым жоғары болса, тығыздау өнімділігі соғұрлым жақсы болады. Сырғымалы сақинаның табан тәрізді бүйірлік фланец дизайнының арқасында тығыздағыштың жоғары және өте жоғары қысымға төтеп беруіне мүмкіндік беретін тығыздағыш сақинаның экструдалануына жол бермейді.
Параметрлер ауқымындағы барлық техникалық сипаттамалар қол жетімді.
|

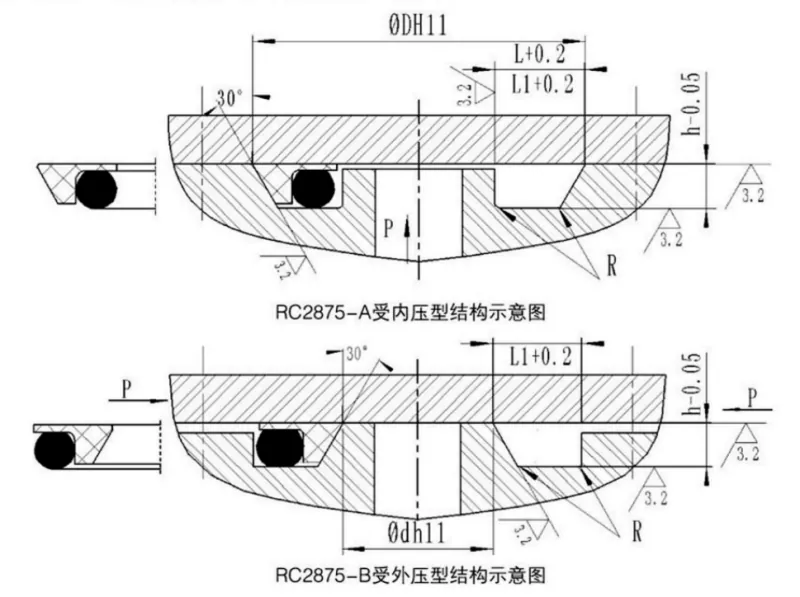

Сыртқы диаметр диапазоны D H11 |
Ойық тереңдігі сағ-0,05 |
Ойықтың ені L+0,2 |
Ойықтың ені L1 + 0,2 Қысым > 100 МПа |
Бұрыш радиусы Rmax |
Сақина сымының диаметрі істеу |
|
17~50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
Параметрлер ауқымындағы барлық техникалық сипаттамалар қол жетімді.
|
Ішкі диаметр диапазоны dh11 |
Ойық тереңдігі сағ-0,05 |
Ойықтың ені L+0,2 |
Ойықтың ені L1 + 0,2 Қысым > 100 МПа |
Бұрыш радиусы Rmax |
Сақина сымының диаметрі істеу |
|
5~40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
