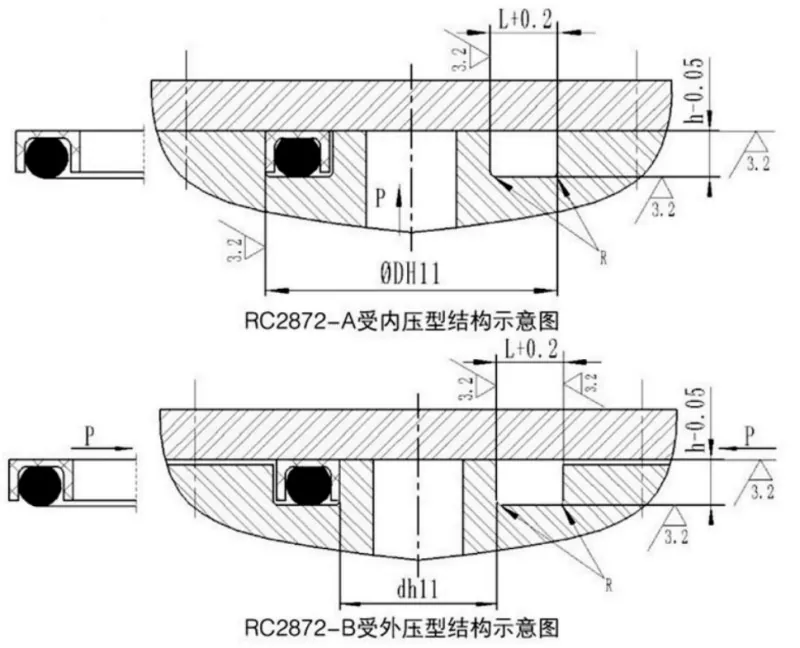

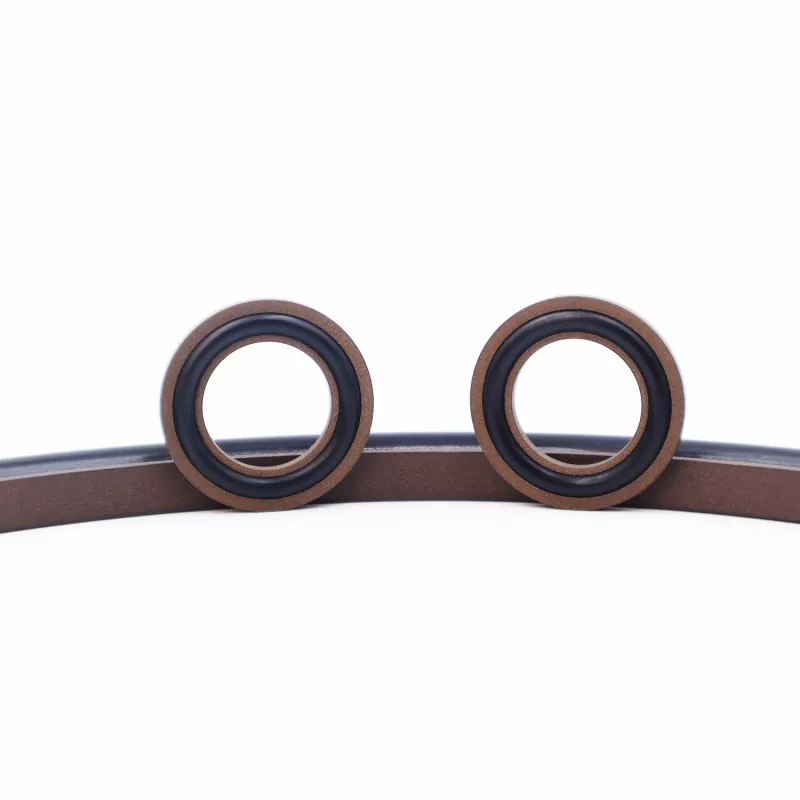

Осьтік C типті біріктірілген тығыздағыш толтырылған PTFE-ден жасалған C-тәрізді тығыздағыш сақинадан және резеңке тығыздағыш сақинадан тұрады; ол осьтік (соңғы бет) және фланецті тығыздағыштар сияқты статикалық тығыздау қолданбаларына арналған. Негізгі мүмкіндіктерге ұзақ қызмет ету мерзімі, тамаша тығыздау өнімділігі, жоғары қысымға төзімділік және ықшам құрылымдық із жатады; ол гидравликалық нығыздау үшін де жарамды. Екі нұсқада қол жетімді: RC2872-A (ішкі қысым үшін) және RC2872-B (сыртқы қысым үшін).
Ықшам дизайн жабық кеңістіктерге орнатуды жеңілдетеді, сенімді тығыздауды және ұзақ мерзімді пайдалану кезінде ұзартылған қызмет мерзімін қамтамасыз етеді. Дүниежүзілік сатып алушыларға техникалық таңдауды, бағаны сұрауды және жаппай тапсырыс беруді қоса алғанда, техникалық сипаттамалардың толық спектрі қоймада бар.
|
Қысым (МПа) |
Температура (°C) |
Жылдамдық (м/с) |
Орташа |
|
≤100 |
-35 пен +100 (NBR сақинасымен) |
- |
Гидравликалық май, эмульсия, су және т.б. |
|
-20 - +200 (FKM сақинасымен) |

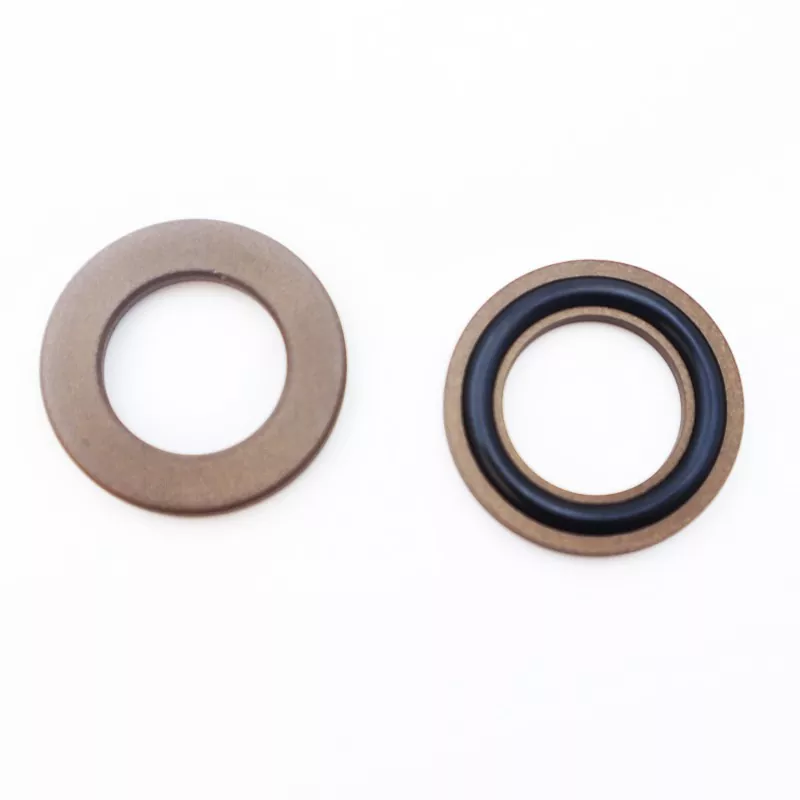

Бұл тығыздағыш C-тәрізді PTFE тығыздағыш сақинасынан және O-сақинасынан тұрады; O-сақина алдын ала қысуды қамтамасыз етеді, тығыздағышқа қол жеткізу үшін қажетті қысу күшін тудырады. Қысым астында бұл қысу күші артады, яғни қысым көтерілген сайын тығыздағыш жақсырақ жұмыс істейді. Тәркі сақинасының қос фланецті дизайны арқасында тығыздағыштың жоғары қысымға төтеп беруіне мүмкіндік беретін тығыздағыш сақинаның экструдалануына жол бермейді.
Параметрлер ауқымындағы барлық техникалық сипаттамалар қол жетімді.
|
Сыртқы диаметр диапазоны D H11 |
Ойық тереңдігі сағ-0,05 |
Ойықтың ені L+0,2 |
Бұрыш радиусы Rmax |
Сақина сымының диаметрі істеу |
|
15~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
Параметрлер ауқымындағы барлық техникалық сипаттамалар қол жетімді.
|
Ішкі диаметр диапазоны d h11 |
Ойық тереңдігі сағ-0,05 |
Ойықтың ені L+0,2 |
Бұрыш радиусы Rmax |
Сақина сымының диаметрі істеу |
|
5~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
