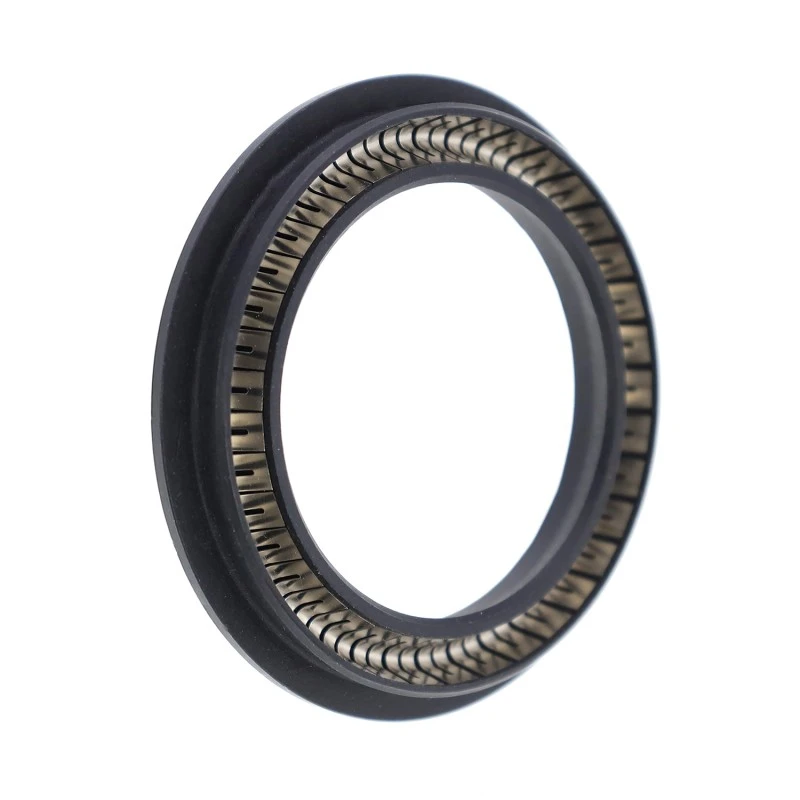

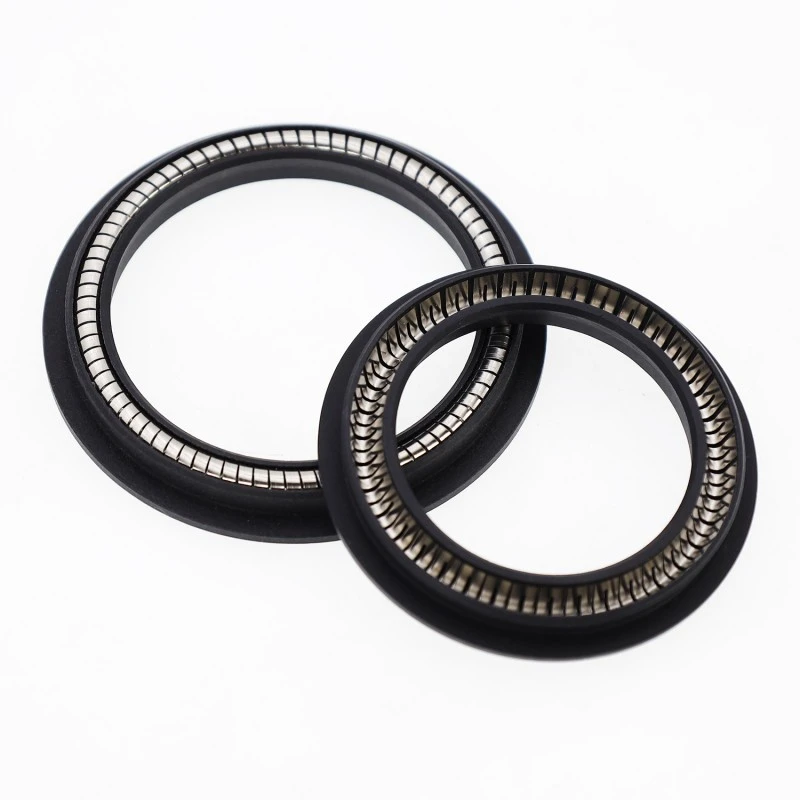

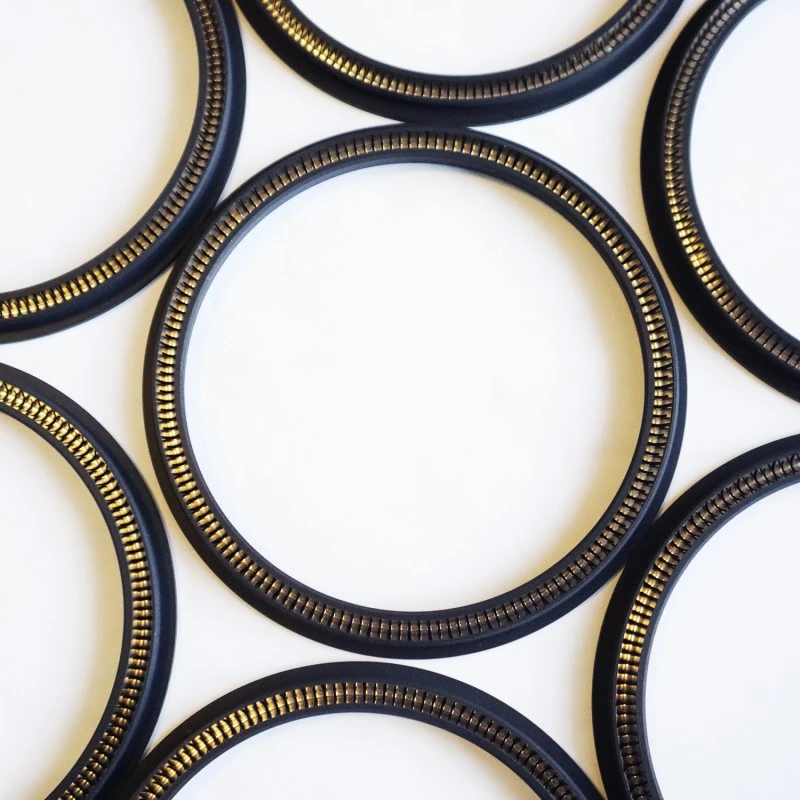

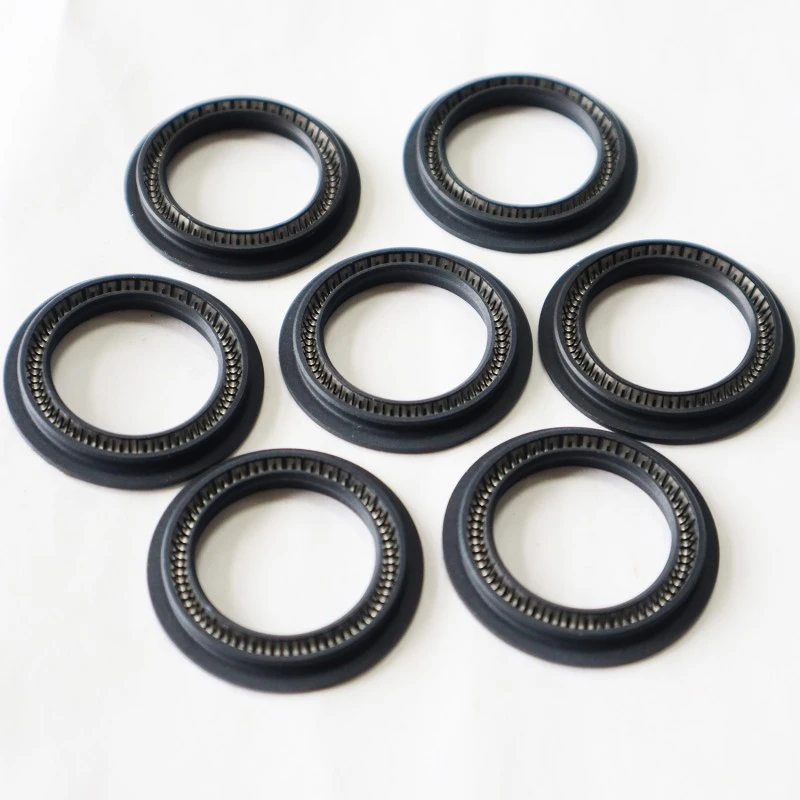

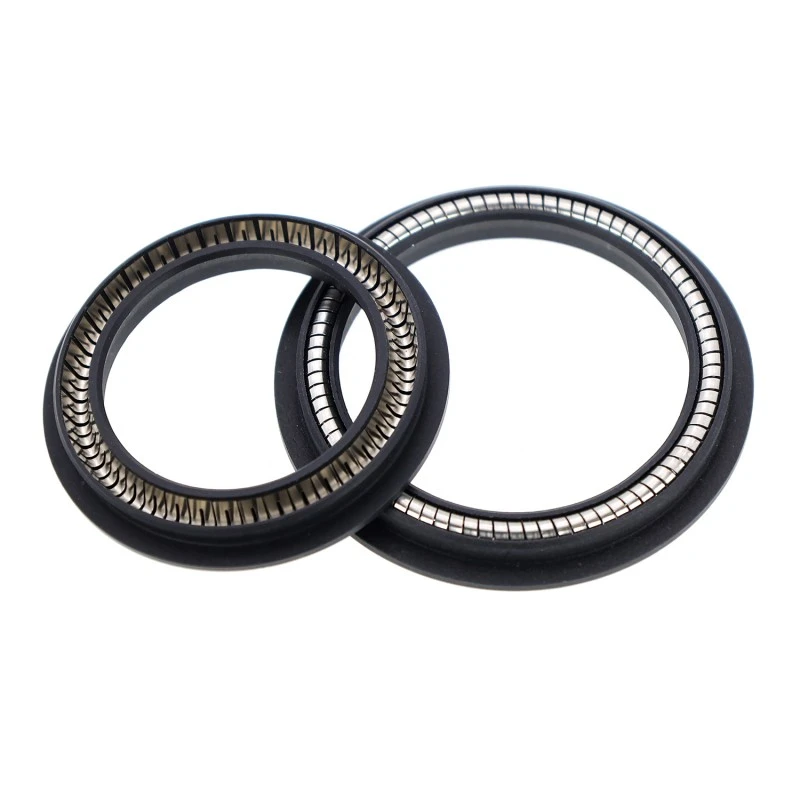

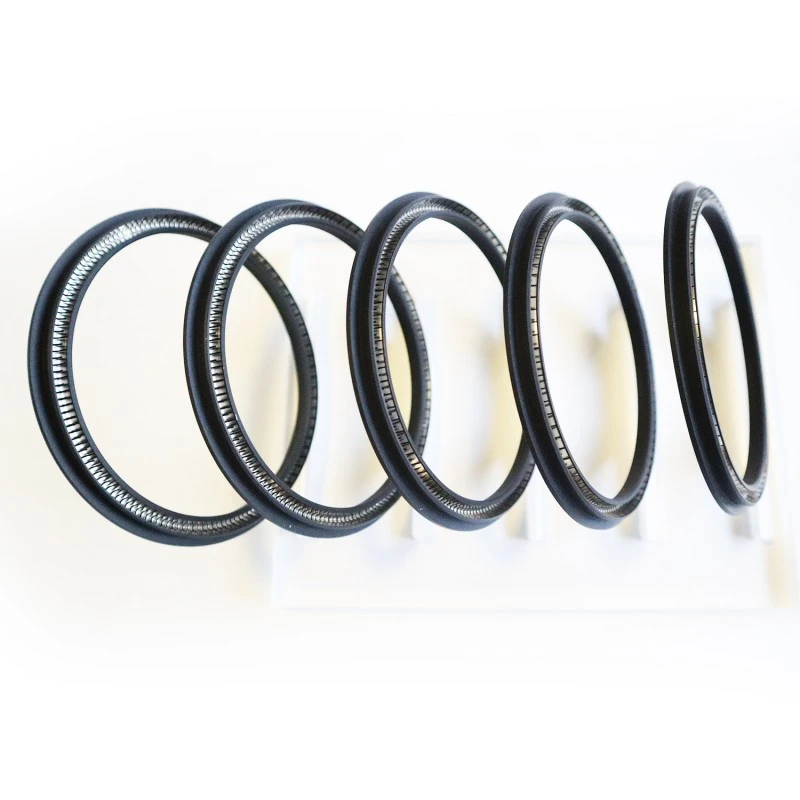

Айналмалы біліктерге арналған серіппелі қуатпен жұмыс істейтін тығыздағыштар айналмалы білік қолданбаларында қолданылатын жоғары өнімді, бір бағытты қысымды тығыздағыштар болып табылады. RC2055 айналмалы тығыздағыш тот баспайтын болаттан жасалған серіппе мен өнімділігі жоғары пластиктен тұрады. RC2055-B және RC2055-C пайдаланған кезде тиісті эластомерлік материалды мұқият таңдау керек.
Қолданылатын жұмыс шарттары (төтенше мәндер бір уақытта болмауы керек)
|
Қысым/МПа |
Температура / °C |
Жылдамдық / м/с |
Орташа |
|||
|
≤35 |
RC2055 |
RC2055-B/C |
RC2055 |
RC2055-B |
RC2055-C |
Барлық дерлік сұйық және газ тәрізді орталар |
|
-200~+250 |
-35~+250 |
<2М/С |
<6М/С |
<2М/С |
||
Материалды таңдау
1. Қолжетімді тығыздағыш сақина материалдарына мыналар кіреді: R01 нитрилді каучук (NBR), R02 фторкаучук (FKM), т.б.
2. Тығыздағыш сақина материалдары: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, т.б.
3. Тот баспайтын болаттан жасалған серіппе: V-тәрізді серіппе.
Өндіріс процесін бақылау
RuiChen заманауи өндірістік базасы жоғары дәлдіктегі инжекторлық қалыптау машиналарымен, автоматты вакуумды вулканизациялау машиналарымен және CNC дәл өңдеу жабдықтарымен жабдықталған. Өндіріс процесінде біз нақты уақыт режимінде температура, қысым және уақыт сияқты негізгі процестің параметрлерін бақылау үшін SPC (процессті статистикалық бақылау) әдістерін қолданамыз, бұл әрбір қалыпталған өнімнің жоғары консистенциясы мен тұрақтылығын қамтамасыз етеді.
Маңызды өнімдер үшін біз тұтынушыларымызға жеткізілетін әрбір пломбаның білікті болуын қамтамасыз ету үшін кездейсоқ іріктеуден гөрі 100% тексеру жүйесін енгіземіз.
Тапсырыс үлгісі
RC2055-40-PTFE4+V: Білік диаметрі 40, тығыздағыш сақина материалы PTFE4, тот баспайтын болаттан жасалған серіппе V-тәрізді.
RC2055-B-40-PTFE4+R02: Білік диаметрі 40, тығыздағыш сақина материалы PTFE4, сәйкес O-сақина фторрезеңке.
RC2055-C-40-PTFE4+R02: Білік диаметрі 40, тығыздағыш сақина материалы PTFE4, сәйкес O-сақина фторрезеңке.

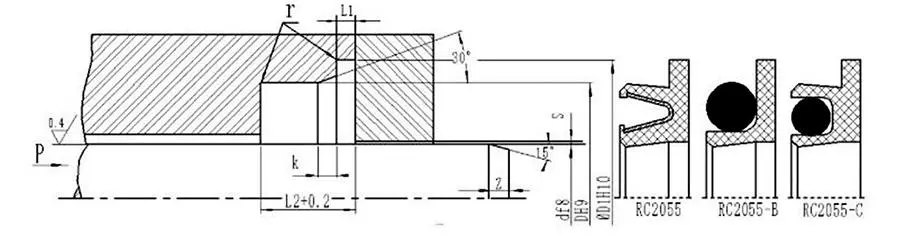

Техникалық сипаттамалар кестесі (параметрлер ауқымындағы барлық спецификациялар қолжетімді)
|
Штанга диаметрінің диапазоны d f8 |
Ойықтың диаметрі DH9 |
Ойықтың диаметрі D1H10 |
Жиек тереңдігі L1 |
Ойықтың ені L |
Фасканы импорттау k |
Радиалды саңылау Smax |
Фака ұзындығы |
r макс |
|
|
10МПА |
20 МПа |
||||||||
|
5~19,9 |
d+5 |
d+9 |
0,85-0,1 |
3.6 |
0.3 |
0.15 |
0.1 |
Zmin=0,8л |
0.8 |
|
20~39,9 |
d+7 |
d+12,5 |
1,35-0,15 |
4.8 |
0.4 |
0.20 |
0.15 |
1.1 |
|
|
40~400,9 |
d+10,5 |
d+17,5 |
1.8-02 |
7.1 |
0.5 |
0.25 |
0.20 |
1.4 |
|
|
401~1500 |
d+14 |
d+22 |
2.8-02 |
9.5 |
0.5 |
0.30 |
0.25 |
1.6 |
|
Ескертпе: Айналмалы біліктің бетінің қаттылығы HRC ≥ 58 болуы ұсынылады.
Техникалық сипаттамалар мен өлшемдер кестесі (Бұл кесте сипаттамалары бірдей RC2055-B және RC2055-C үшін қолданылады)
|
Үлгі |
d |
D |
D1 |
L |
L1 |
|
Үлгі |
d |
D |
D1 |
L |
L1 |
|
RC2055-5 |
5 |
10 |
14 |
3.6 |
0.85 |
RC2055-28 |
28 |
35 |
40.5 |
4.8 |
1.35 |
|
|
RC2055-6 |
6 |
11 |
15 |
3.6 |
0.85 |
RC2055-30 |
30 |
37 |
42.5 |
4.8 |
1.35 |
|
|
RC2055-8 |
8 |
13 |
17 |
3.6 |
0.85 |
RC2055-32 |
32 |
39 |
44.5 |
4.8 |
1.35 |
|
|
RC2055-10 |
10 |
15 |
19 |
3.6 |
0.85 |
RC2055-35 |
35 |
42 |
47.5 |
4.8 |
1.35 |
|
|
RC2055-12 |
12 |
17 |
21 |
3.6 |
0.85 |
RC2055-36 |
36 |
43 |
48.5 |
4.8 |
1.35 |
|
|
RC2055-15 |
15 |
20 |
24 |
3.6 |
0.85 |
RC2055-40 |
40 |
50.5 |
57.5 |
7.1 |
1.8 |
|
|
RC2055-18 |
18 |
23 |
27 |
3.6 |
0.85 |
RC2055-45 |
45 |
55.5 |
62.5 |
7.1 |
1.8 |
|
|
RC2055-20 |
20 |
27 |
32.5 |
4.8 |
1.35 |
RC2055-50 |
50 |
60.5 |
67.5 |
7.1 |
1.8 |
|
|
RC2055-22 |
22 |
29 |
34.5 |
4.8 |
1.35 |
RC2055-55 |
55 |
65.5 |
72.5 |
7.1 |
1.8 |
|
|
RC2055-25 |
25 |
32 |
37.5 |
4.8 |
1.35 |
RC2055-56 |
56 |
66.5 |
73.5 |
7.1 |
1.8 |
|
Үлгі |
d |
D |
D1 |
L |
L1 |
|
Үлгі |
d |
D |
D1 |
L |
L1 |
|
RC2055-60 |
60 |
70.5 |
77.5 |
7.1 |
1.8 |
RC2055-210 |
210 |
220.5 |
227.5 |
7.1 |
1.8 |
|
|
RC2055-63 |
63 |
73.5 |
80.5 |
7.1 |
1.8 |
RC2055-220 |
220 |
230.5 |
237.5 |
7.1 |
1.8 |
|
|
RC2055-65 |
65 |
75.5 |
82.5 |
7.1 |
1.8 |
RC2055-230 |
230 |
240.5 |
247.5 |
7.1 |
1.8 |
|
|
RC2055-70 |
70 |
80.5 |
87.5 |
7.1 |
1.8 |
RC2055-240 |
240 |
250.5 |
257.5 |
7.1 |
1.8 |
|
|
RC2055-80 |
80 |
90.5 |
97.5 |
7.1 |
1.8 |
RC2055-250 |
250 |
260.5 |
267.5 |
7.1 |
1.8 |
|
|
RC2055-90 |
90 |
100.5 |
107.5 |
7.1 |
1.8 |
RC2055-260 |
260 |
270.5 |
277.5 |
7.1 |
1.8 |
|
|
RC2055-100 |
100 |
110.5 |
117.5 |
7.1 |
1.8 |
RC2055-280 |
280 |
290.5 |
297.5 |
7.1 |
1.8 |
|
|
RC2055-110 |
110 |
120.5 |
127.5 |
7.1 |
1.8 |
RC2055-300 |
300 |
310.5 |
317.5 |
7.1 |
1.8 |
|
|
RC2055-115 |
115 |
125.5 |
132.5 |
7.1 |
1.8 |
RC2055-320 |
320 |
330.5 |
337.5 |
7.1 |
1.8 |
|
|
RC2055-120 |
120 |
130.5 |
137.5 |
7.1 |
1.8 |
RC2055-350 |
350 |
360.5 |
367.5 |
7.1 |
1.8 |
|
|
RC2055-125 |
125 |
135.5 |
142.5 |
7.1 |
1.8 |
RC2055-380 |
380 |
390.5 |
397.5 |
7.1 |
1.8 |
|
|
RC2055-130 |
130 |
140.5 |
147.5 |
7.1 |
1.8 |
RC2055-400 |
400 |
410.5 |
417.5 |
7.1 |
1.8 |
|
|
RC2055-140 |
140 |
150.5 |
157.5 |
7.1 |
1.8 |
RC2055-420 |
420 |
434 |
442 |
9.5 |
2.8 |
|
|
RC2055-150 |
150 |
160.5 |
167.5 |
7.1 |
1.8 |
RC2055-450 |
450 |
464 |
472 |
9.5 |
2.8 |
|
|
RC2055-160 |
160 |
170.5 |
177.5 |
7.1 |
1.8 |
RC2055-480 |
480 |
494 |
502 |
9.5 |
2.8 |
|
|
RC2055-170 |
170 |
180.5 |
187.5 |
7.1 |
1.8 |
RC2055-500 |
500 |
514 |
522 |
9.5 |
2.8 |
|
|
RC2055-180 |
180 |
190.5 |
197.5 |
7.1 |
1.8 |
RC2055-600 |
600 |
614 |
622 |
9.5 |
2.8 |
|
|
RC2055-190 |
190 |
200.5 |
207.5 |
7.1 |
1.8 |
RC2055-700 |
700 |
714 |
722 |
9.5 |
2.8 |
|
|
RC2055-200 |
200 |
210.5 |
217.5 |
7.1 |
1.8 |
RC2055-800 |
800 |
814 |
822 |
9.5 |
2.8 |
Ескертпе: Қажетті техникалық сипаттамалар осы кестеде көрсетілмеген болса, біздің компанияға хабарласыңыз. Біз 1600 мм өлшемдегі өнімдерді жеткізе аламыз.
