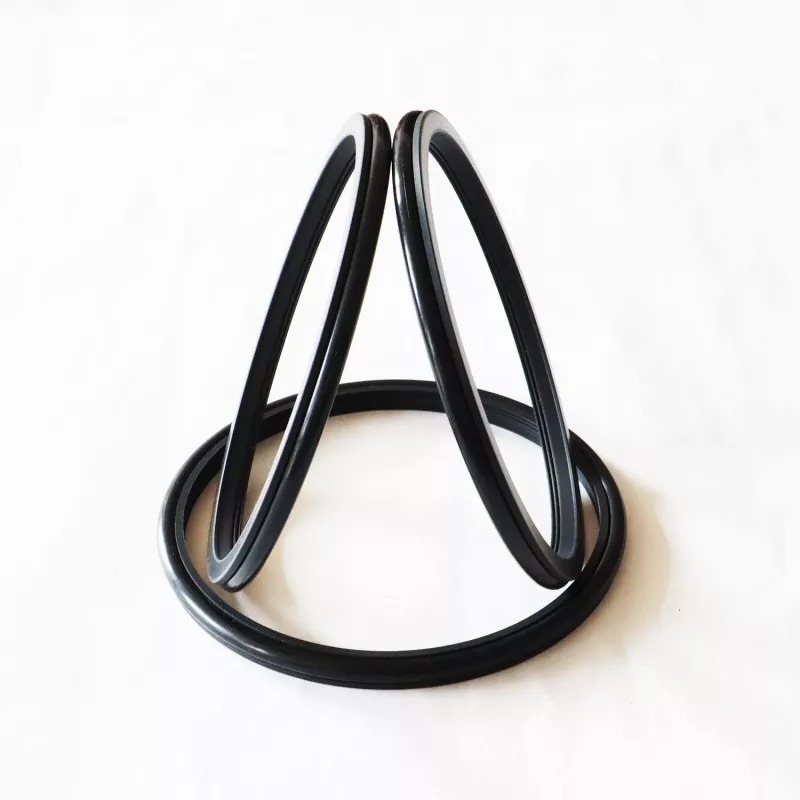

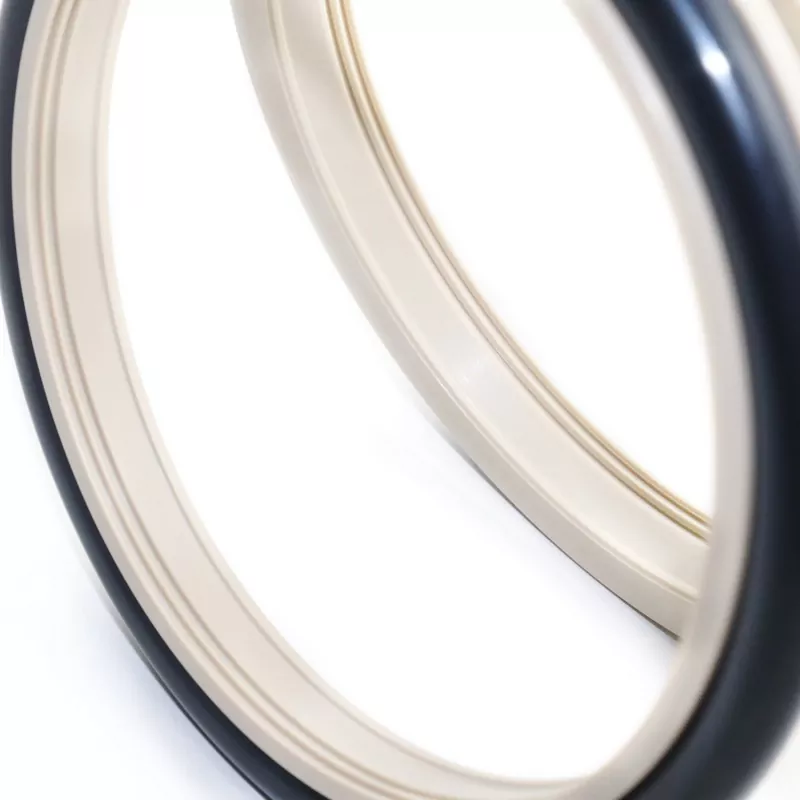

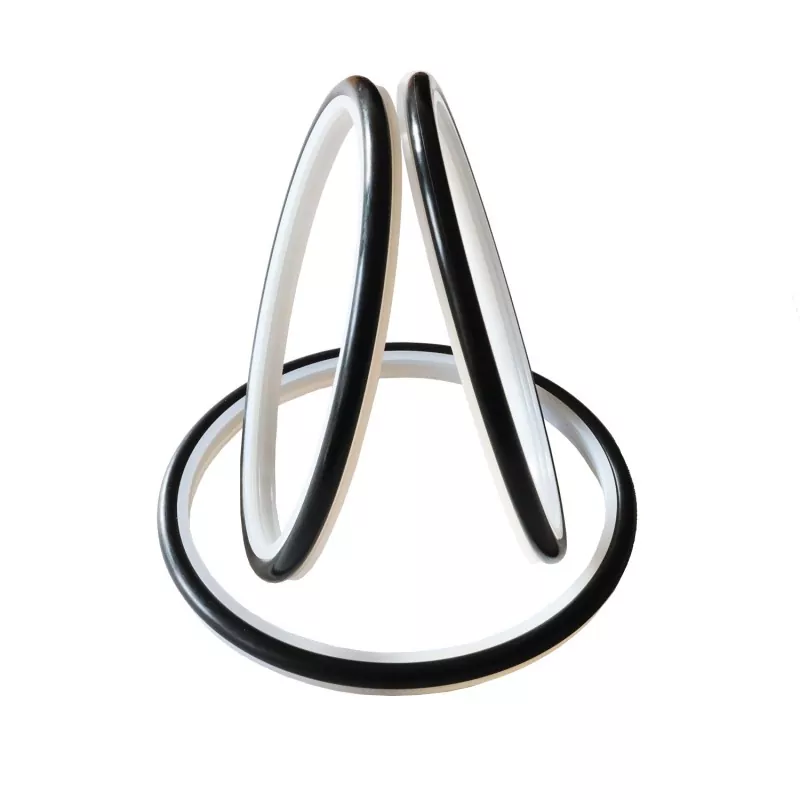

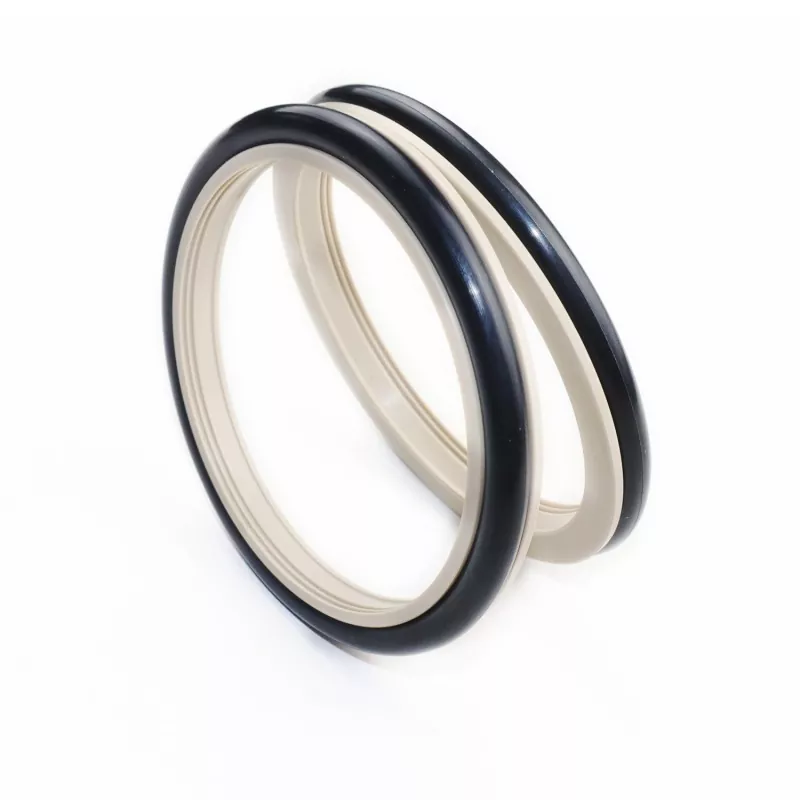

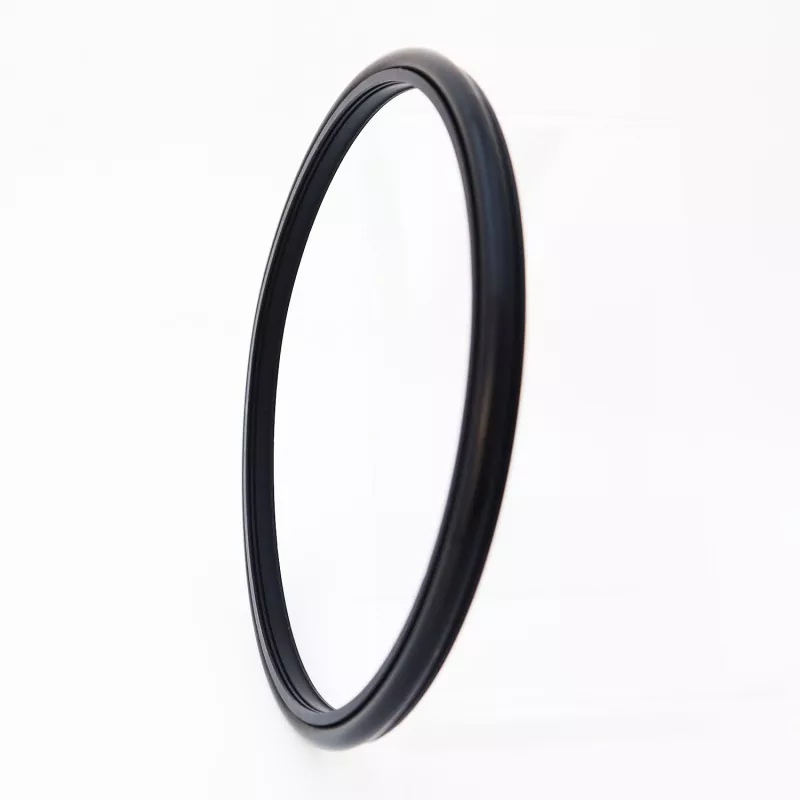

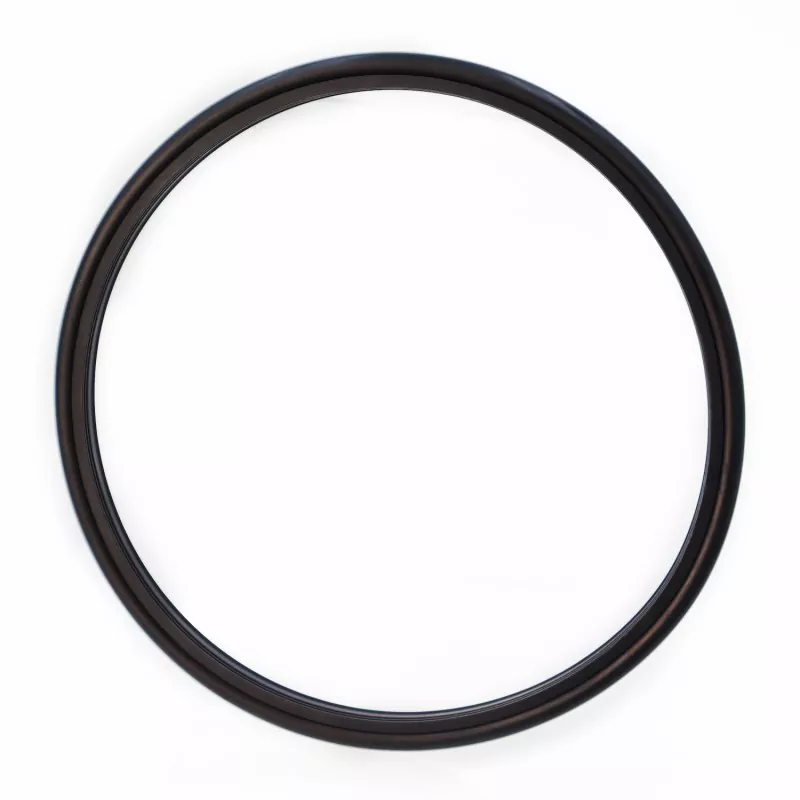

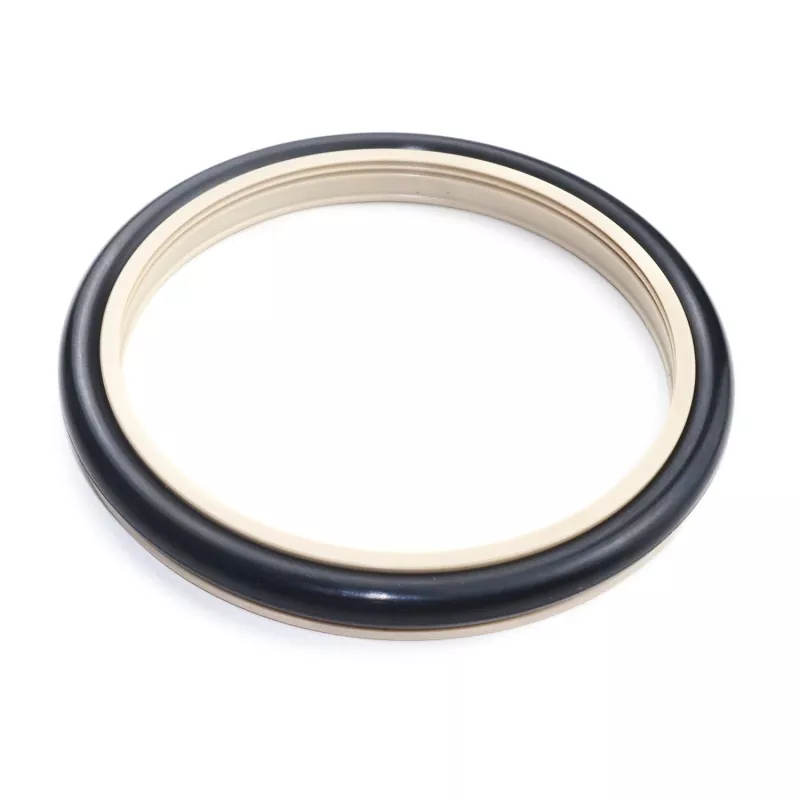

Поршеньдік шыбықтарға (біліктерге) арналған күшейтілген тістелген композициялық тығыздағыш (цемент суспензиясы) өнімділігі жоғары инженерлік пластмассадан жасалған арнайы жасалған тістелген тығыздағыш сақинадан және резеңке тығыздағыш сақинадан тұрады; ол гидравликалық поршеньді және айналмалы қолданбаларда бір бағытты тығыздау үшін жарамды. Ол негізінен плунжерлі сорғыларда, лай сорғыларында, бұрандалы бұрғылау құралдарында, бұрғылау қондырғыларында, мұнай барлау жабдықтарында, бетон араластырғыш қондырғыларда және т.б.
Негізгі қасиеттерге ұзақ қызмет ету мерзімі, төмен үйкеліс, тамаша тығыздау өнімділігі, ықшам дизайн және орнатудың, пайдаланудың және техникалық қызмет көрсетудің қарапайымдылығы жатады. Тығыздау ерінінің профилі мен қалыңдығының оңтайландырылған дизайны тіпті цемент ерітіндісі сияқты қатты ортаның әсеріне ұшыраған кезде де тиімді тығыздауды қамтамасыз етеді.
Балшық тәріздес ортамен пайдаланған кезде, екі (немесе одан да көп) тығыздау сатылары арасында майлау майды айдау ұсынылады.
Шекті мәндер бір уақытта болмауы керек.
|
Қысым (МПа) |
Температура (°C) |
Жылдамдық (м/с) |
Орташа |
|
|
Қайта оралатын қозғалыс |
Айналмалы қозғалыс |
|||
|
≤100 |
-35 пен +100 (NBR сақинасымен) |
≤6 |
≤2 |
Су, балшық, шикі мұнай, гидравликалық май, эмульсия |
|
-20 - +200 (FKM сақинасымен) |
||||
1. Үйлесімді тығыздағыш сақина материалдарына мыналар жатады: R01 нитрилді резеңке (NBR), R02 фторкаучук (FKM) және т.б.
2. Тығыздау сақинасының материалы: Стандартты материал PTFE4; басқа қолжетімді материалдарға PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, т.б.
Тапсырыс үлгісі: RC2061-80*91,7*7,6-PTFE4-R01 (Модель - Білік диаметрі * Ойықтың диаметрі * Ойықтың ені - Материал коды)
Көрсетілген параметр ауқымындағы өлшемдер қол жетімді.
|

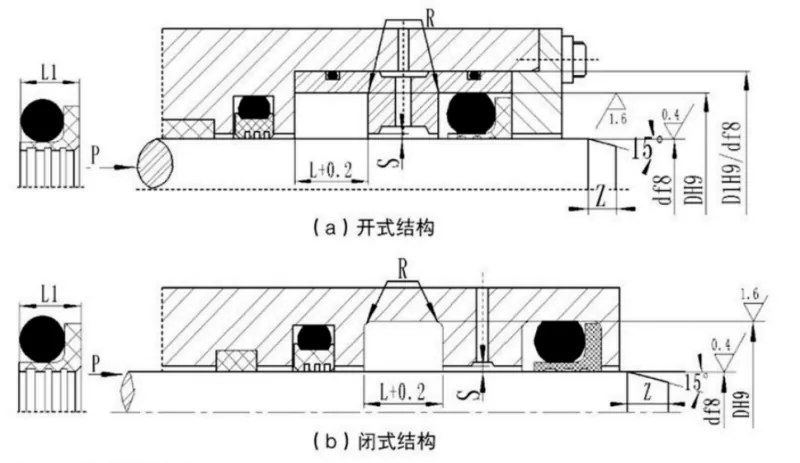

Білік диаметрінің диапазоны Стандартты түрі d f8 RC2061 |
Білік диаметрінің диапазоны Ауыр жүк d f8 RC2061-Z |
Ойықтың диаметрі D H9 |
Ойықтың ені L+0,2 |
Тығыздағыш ені L1 |
Бұрыш радиусы Rmax |
Радиалды клиренс Smax |
Фака Змин |
О-сақинасының көлденең қимасының диаметрі |
||
|
<10МПа |
<20МПа |
<40МПа |
||||||||
|
5~15,9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Ескертпе: 1. Білік диаметрі ≤30 мм үшін ашық ойық конструкциясы ұсынылады.
2. Айналмалы тығыздағыш қолданбалары үшін айналмалы білік бетінің қаттылығы HRC ≥58 болуы керек.
3. 30 МПа асатын қысымдар үшін экструзия саңылауы үшін H8/f8 фигурасы ұсынылады.
