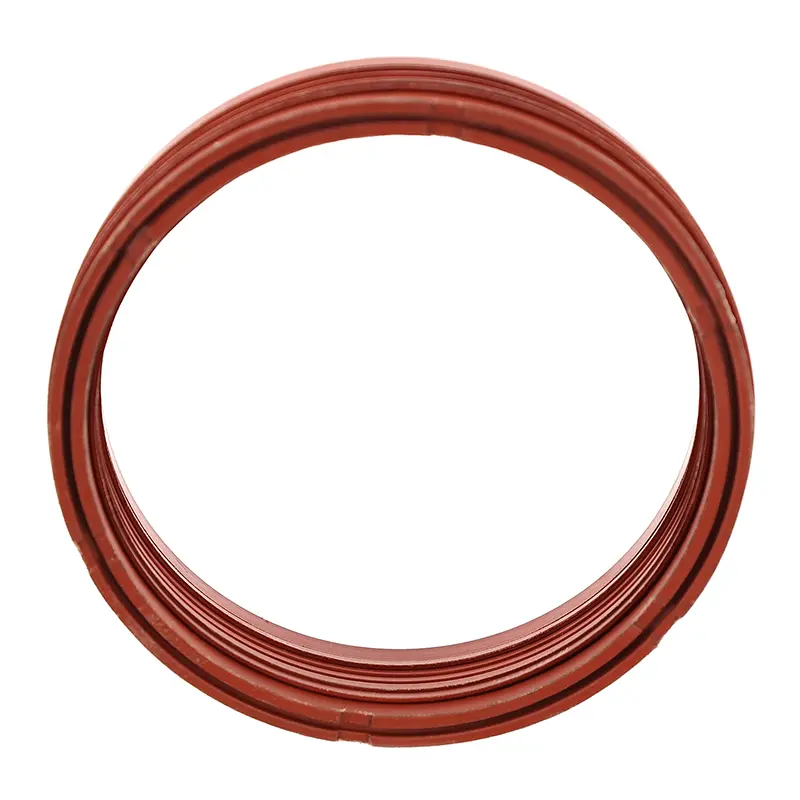

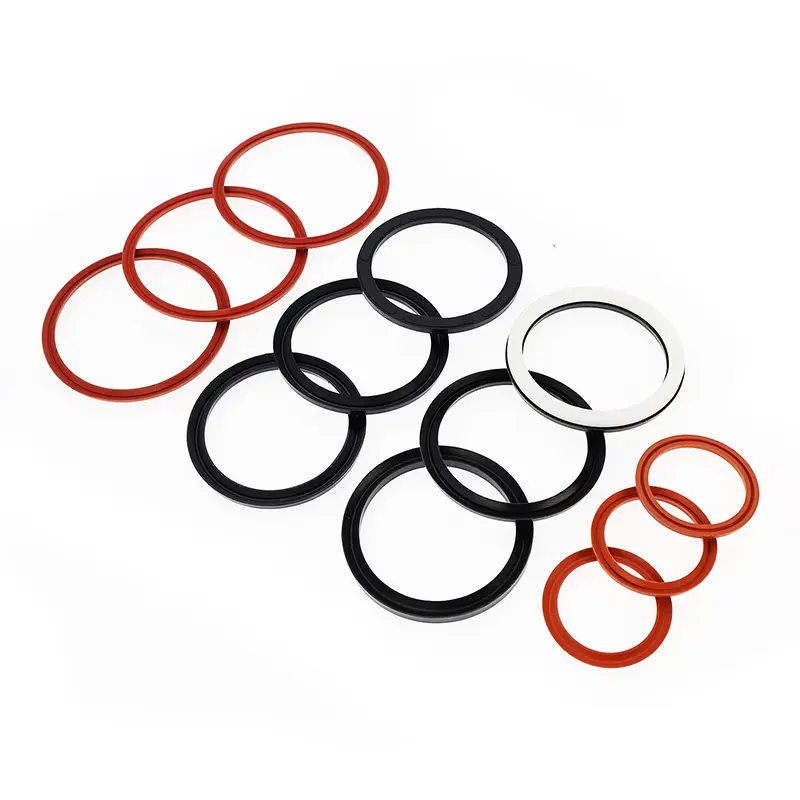

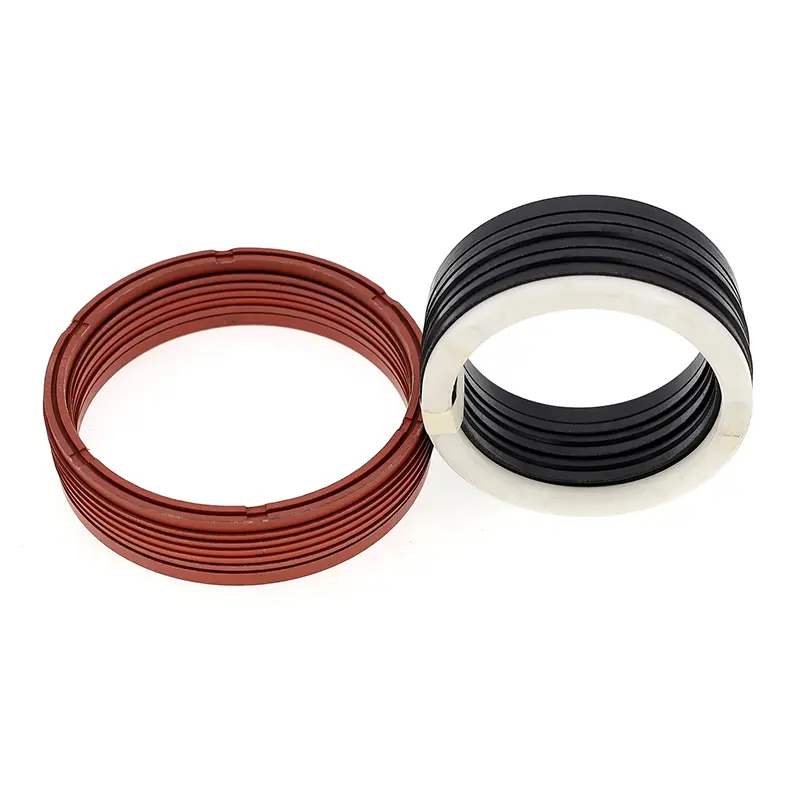

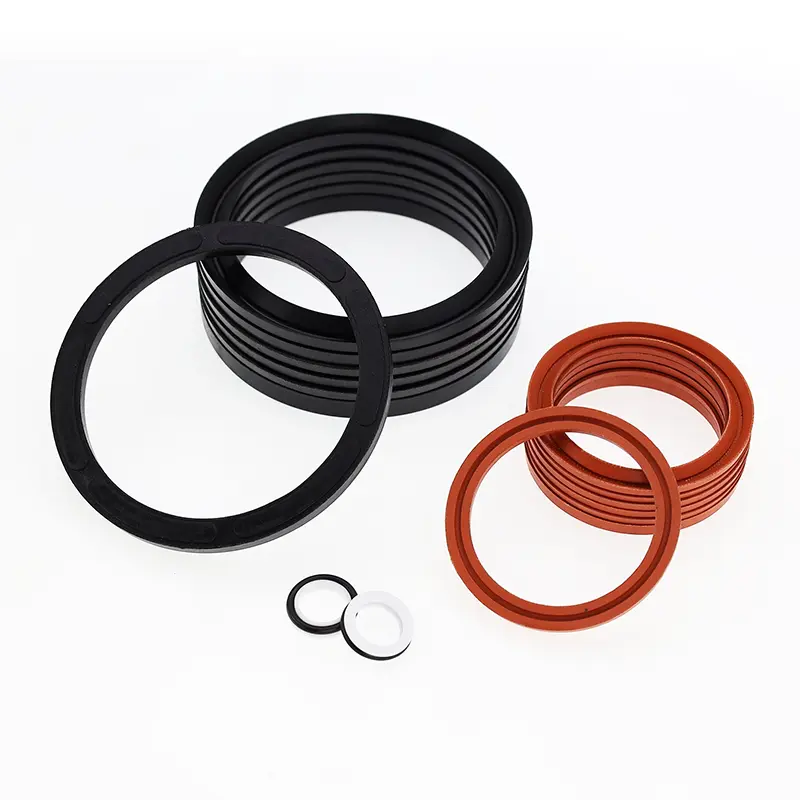

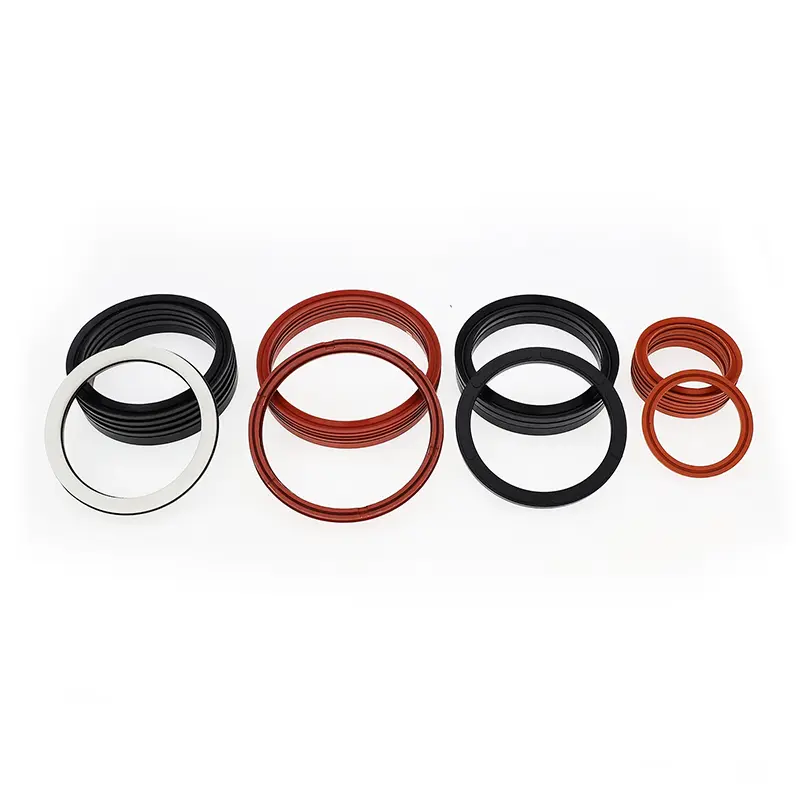

Piston Rods үшін V-тәрізді үйлесім пломба жиынтығы (кемінде үш) V-тәрізді герметикалық сақиналардан, сығымдау сақинасынан және тірек сақинасынан тұрады. Ол гидравликалық қосымшаларда бір бағытты қысымды тығыздау үшін жарамды. Орнату кезінде герметикалық материалмен үйлесімді майды қолдану керек. Оны монолитті (жабық) ойыққа орнату мүмкін емес.
Ерекше өзгешеліктері:
1. Әр түрлі қосымшаларға сәйкес оңтайлы түзетуге мүмкіндік беретін көптеген материалдар бар.
2. 2. Қиын жұмыс жағдайында қолдануға жарамды, барлық бұқаралық ақпарат құралдарына және талап етілетін жағдайларға бейімделуге жарамды.
3. Ұзақ уақытқа қызмет көрсету, майсыз майлау тығыздағыштарына жарамды (тиісті материалдарды таңдаумен).
4
5. Тіпті, жер бетіндегі тығыздағыштың сапасы нашар.
Қолданылатын жұмыс шарттары (төтенше мәндер бір уақытта пайда болмауы керек)
|
Қысым MPA |
Температура ℃ |
Жылдамдық m / s |
Амал |
|||
|
≤60 |
-35 ~ + 100 (Нитрильді резеңке немесе азиталық мата резеңке) |
-20 ~ + 200 (Fluororubber немесе Fluororubber матасы) |
-200 ~ + 260 (PTFE) |
≤0.5 (Резеңке немесе мата арматурасы резеңке) |
≤15 (PTFE) |
Барлық дерлік медиа (материалдық комбинацияны таңдау) |
Материалдар
1
2. V-сақиналық материалдар: PTFE, Nitrile-ButadieNe Cubce (NBR) матасы (NBR) мата, флюорорббер, флюорверббер-бутадио резеңке матасы, полиуретан
3
Тапсырыс беру мысал
|
Улгі |
Материал |
Қолданылатын ауқым |
Герметизация |
|
RC15-A |
V-Ring: NBR матасы, қысым сақинасы, қолдау сақинасы: NBR матасы / PA / PTFE |
Қалыпты температура, жоғары қысым |
Жақсы |
|
RC15-b |
V-сақина: FKM матасы, қысым сақинасы, қолдау сақинасы: FKM матасы / PTFE |
Жоғары температура, жоғары қысым |
Жақсы |
|
RC15-c |
V-Ring: NBR, қысым сақинасы, қолдау сақинасы: NBR матасы / PA / POM / PTFE |
Қалыпты температура, орташа және төмен қысым |
Үздік |
|
RC15-D |
V-сақина: FKM, қысым сақинасы, қолдау сақинасы: FKM матасы / PTFE |
Жоғары температура, орташа және төмен қысым |
Үздік |
|
RC15-e |
VBR Ring: NBR + NBR мата үйлесімі, қысым сақинасы, тірек сақинасы: NBR матасы / PA / PTFE |
Қалыпты температура, орташа және жоғары қысым |
Өте жақсы |
|
RC15-F |
V-сақина: FKM + FKM мата үйлесімі, қысым сақинасы, тірек сақинасы: FKM матасы / PTFE |
Жоғары температура, орташа және жоғары қысым |
Өте жақсы |
|
RC15-g |
V-сақина, қысым сақинасы, тірек сақинасы: PTFE1 / PTFE2 / PTFE3 / PTFE4 |
Жоғары температура және жоғары қысымды коррозиялық медиа |
Қалыпты |
|
RC15-h |
V-Ring: PU, қысым сақинасы, қолдау сақинасы: PU / PA / POM / PTFE |
Қалыпты температура, орташа және жоғары қысым |
Өте жақсы |

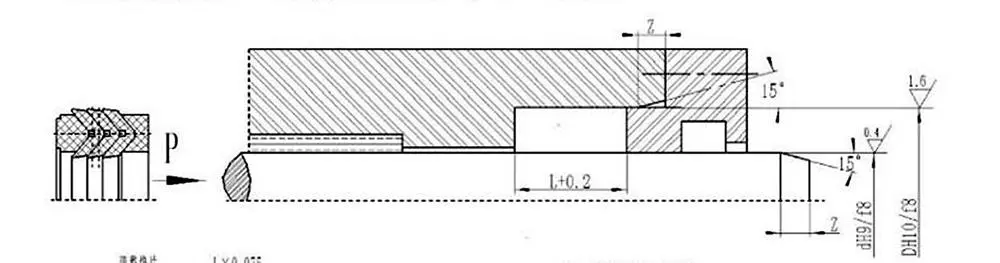

Орнату түймесі
|
Rod диаметрі d |
Champer ұзындығы zmin |
|
0 ~ 100 |
5 |
|
101 ~ 200 |
7.5 |
|
200 ~ 500 |
10 |
|
> 500 |
12.5 |
V-тәрізді тығыздағыштарды осьтік өлшемде оңтайлы герметикалық және үйкеліске жету үшін реттеу арқылы реттеуге болады. Ұзақ мерзімді жұмыстан кейін бастапқы тозу осьтік өлшемді реттеу арқылы ұзартылуы мүмкін. Реттелетін тығыздағыштың қуысының осьтік өлшемі үшін ұсынылған дизайн - бұл реттеу диапазоны 7,5% л.
