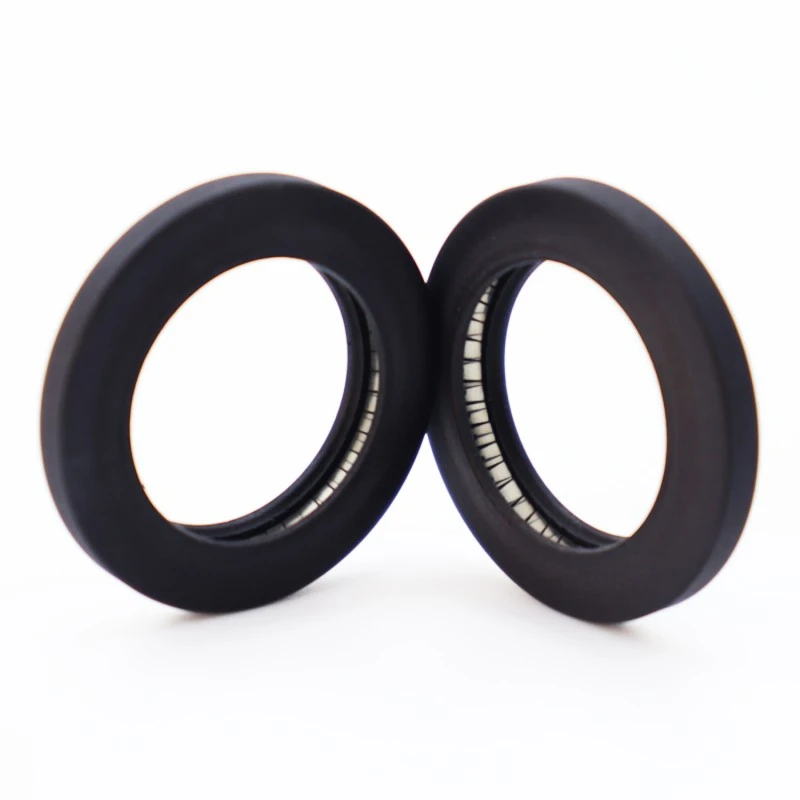

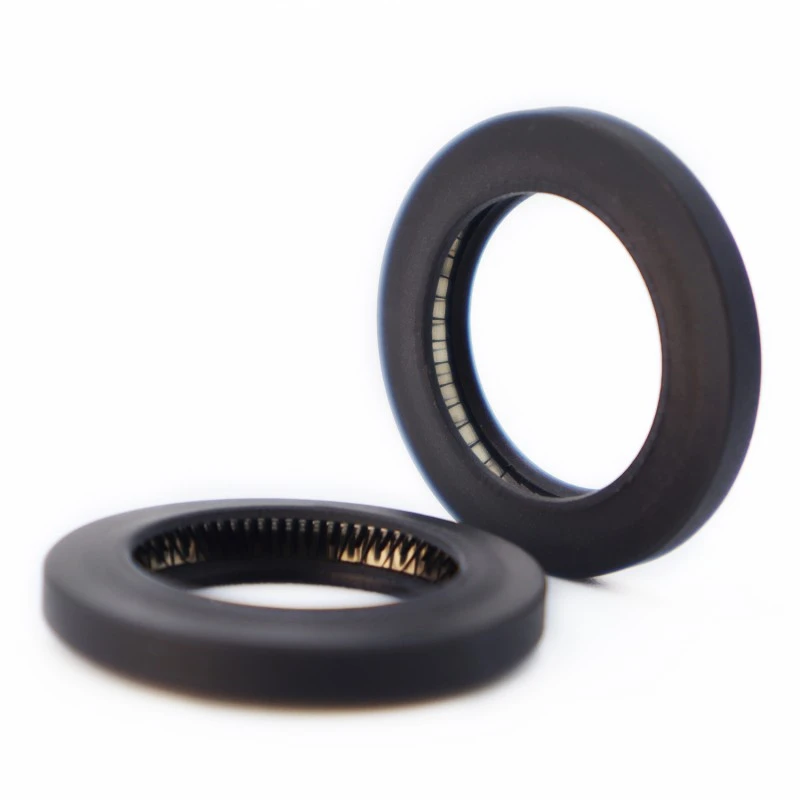

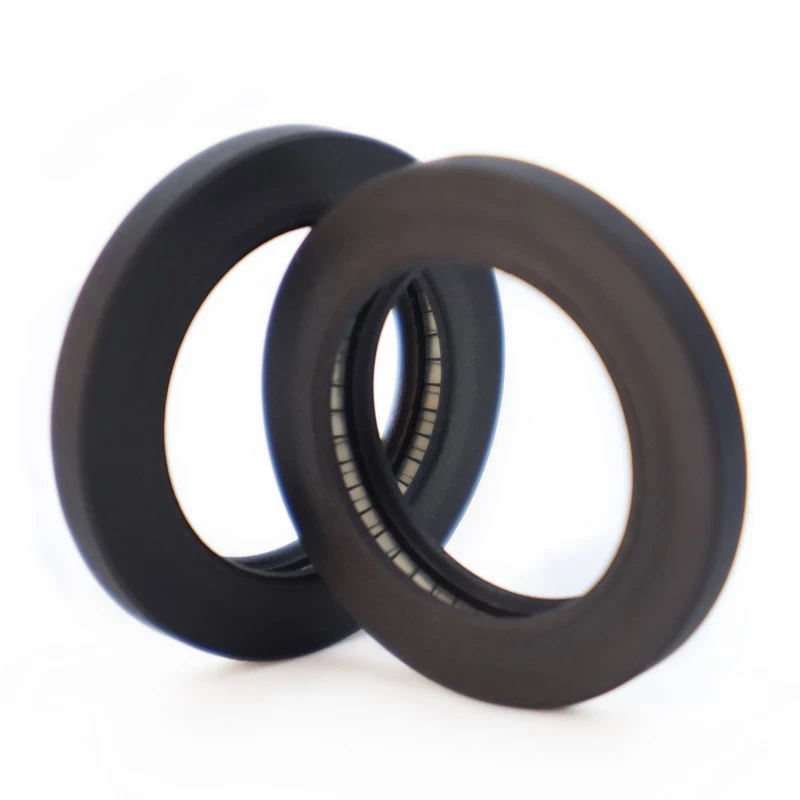

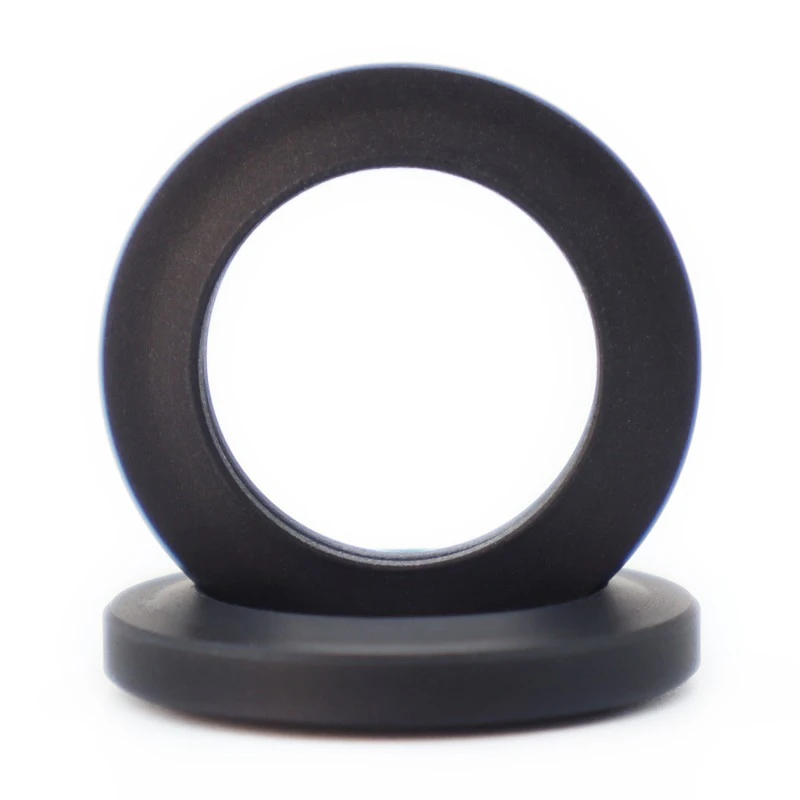

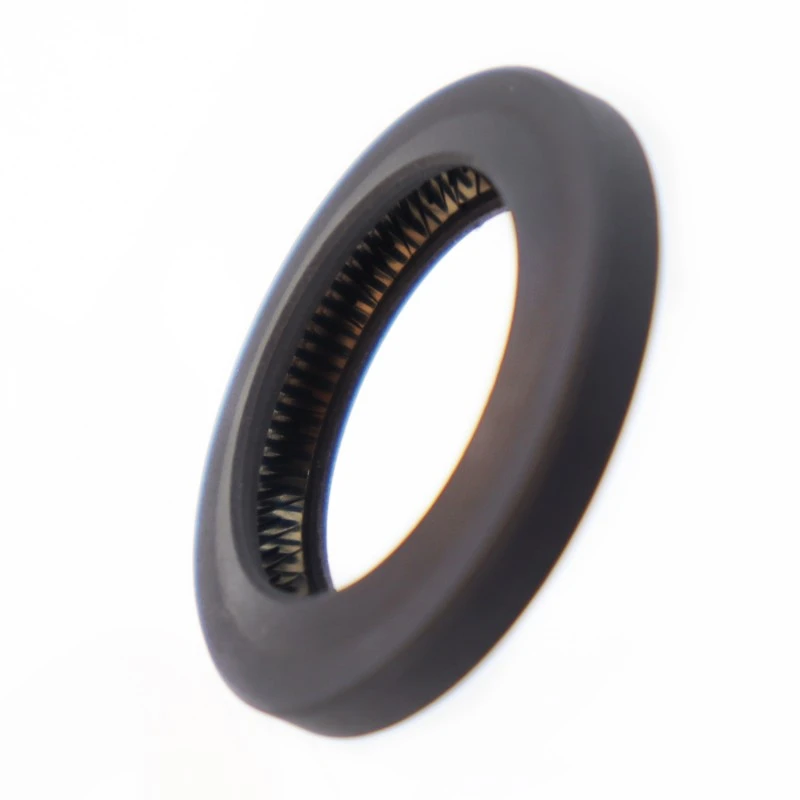

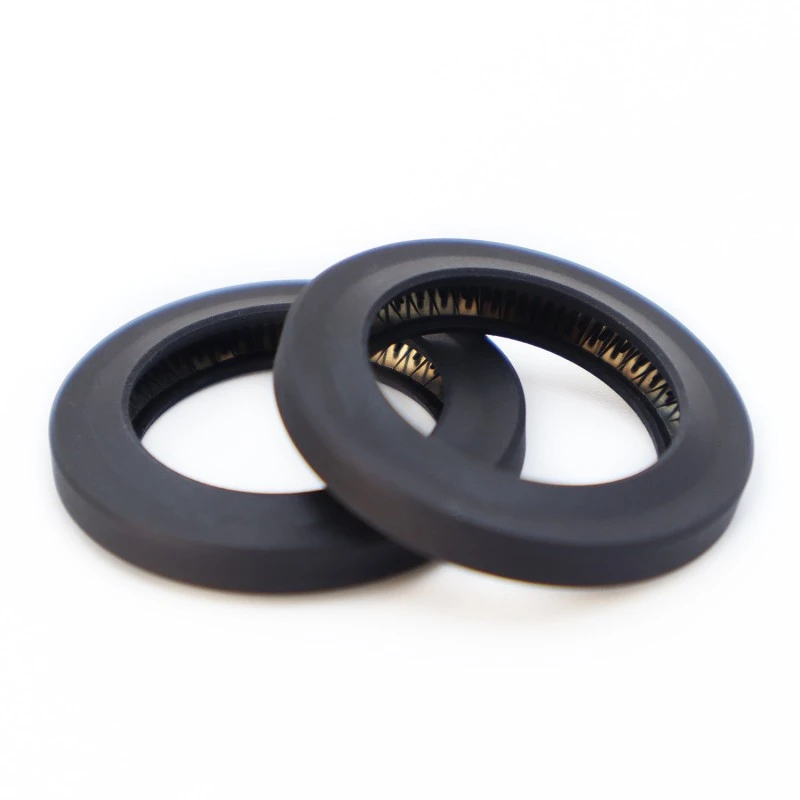

RC2876 тығыздағышы тот баспайтын болаттан жасалған серіппе мен өнімділігі жоғары пластиктен тұрады. Тот баспайтын болаттан жасалған серіппе V-тәрізді немесе O-тәрізді серіппе болуы мүмкін. RC2876-B пайдаланған кезде сәйкес эластомерлік материалды таңдау керек.
Қолданылатын жұмыс шарттары (төтенше мәндер бір уақытта болмауы керек)
|
Қысым (МПа) |
Жылдамдық (м/с) |
Температура (°C) |
Орташа |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
Барлық сұйықтықтар, химиялық заттар және газдар |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
Материалды таңдау
1. Ілеспе тығыздағыш сақина материалдарын мыналардан таңдауға болады: R01 Нитрилді каучук (NBR), R02 Фторкаучук (FKM), т.б.
2. Тығыздағыш сақина материалдары: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 және т.б.
3. Тот баспайтын болаттан жасалған серіппелерді O-тәрізді серіппелер мен V-тәрізді серіппелерден таңдауға болады.
Тапсырыс үлгісі
RC2876-40-PTFE4+V: Ішкі қысымды ойықтың сыртқы диаметрі 40, тығыздағыш сақина материалы PTFE4, серіппе V-тәрізді серіппе.
RC2876-B-40-PTFE4+R02: Ішкі қысымды ойықтың сыртқы диаметрі 40, тығыздағыш сақина материалы PTFE4, сәйкес сақина фторрезеңкеден жасалған.
Ескертпе: кеңейтілген ауқым қажет болса, серия нөмірін пайдаланыңыз.
Техникалық сипаттамалар кестесі (параметрлер ауқымындағы барлық спецификациялар қолжетімді)
|
Сериялық нөмірі |
Сериялық нөмірі |
Стандартты диапазон DH11 |
Кеңейтілген аумақ DH11 |
Ойық тереңдігі h-0,05 |
Ойықтың ені L+0,2 |
Дөңгеленген бұрыштар Rmax |
|
RC2876-0 |
RC2876-B-0 |
10~13,9 |
10~40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14~24,9 |
13~200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25~45,9 |
18~400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46~124,9 |
28~700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125~999,9 |
45~1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1000 |
≥100 |
9.5 |
15.0 |
0.8 |
