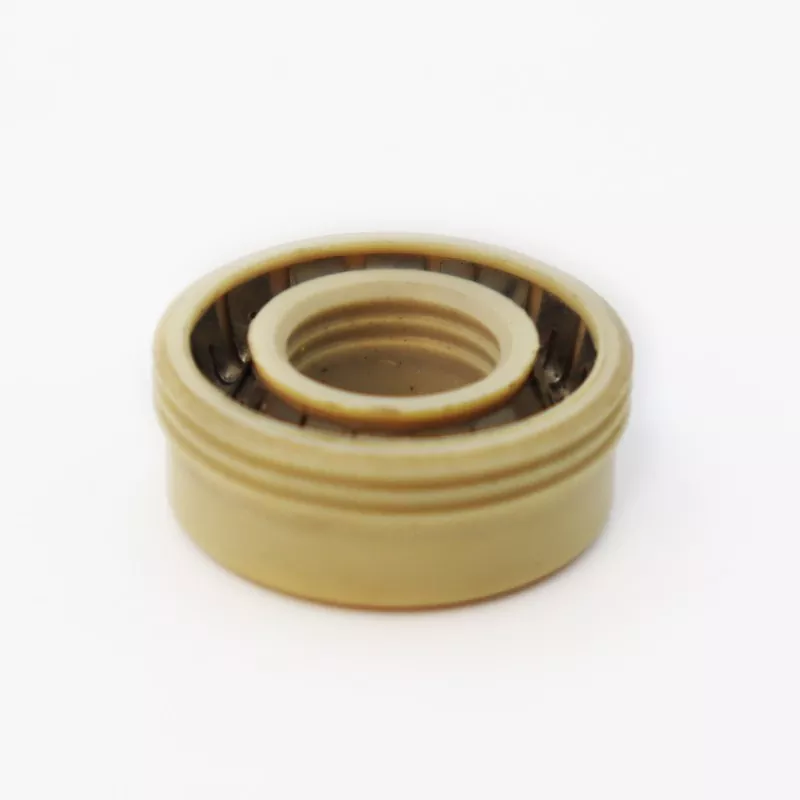

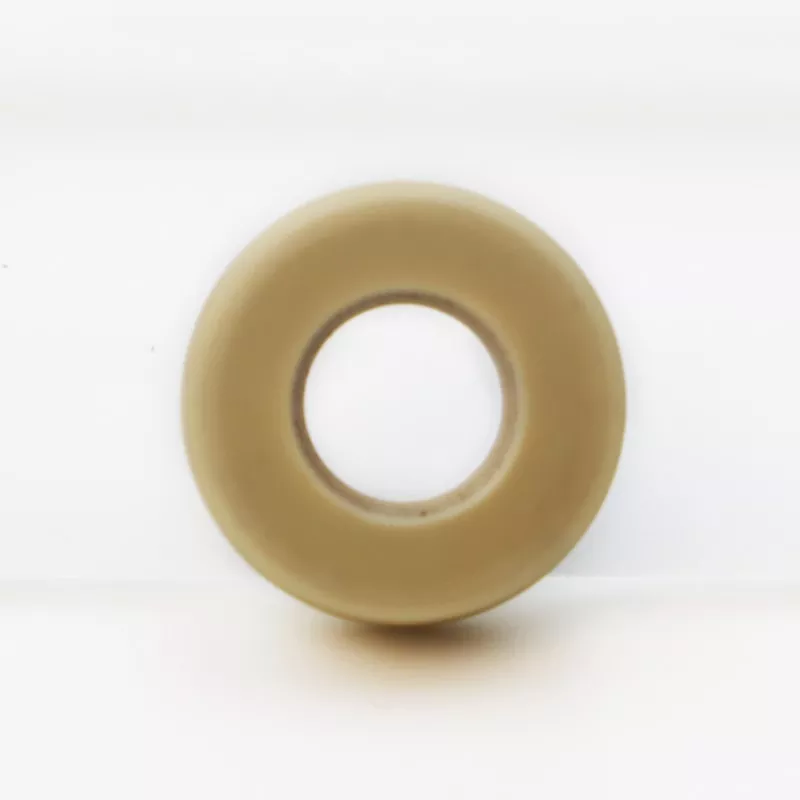

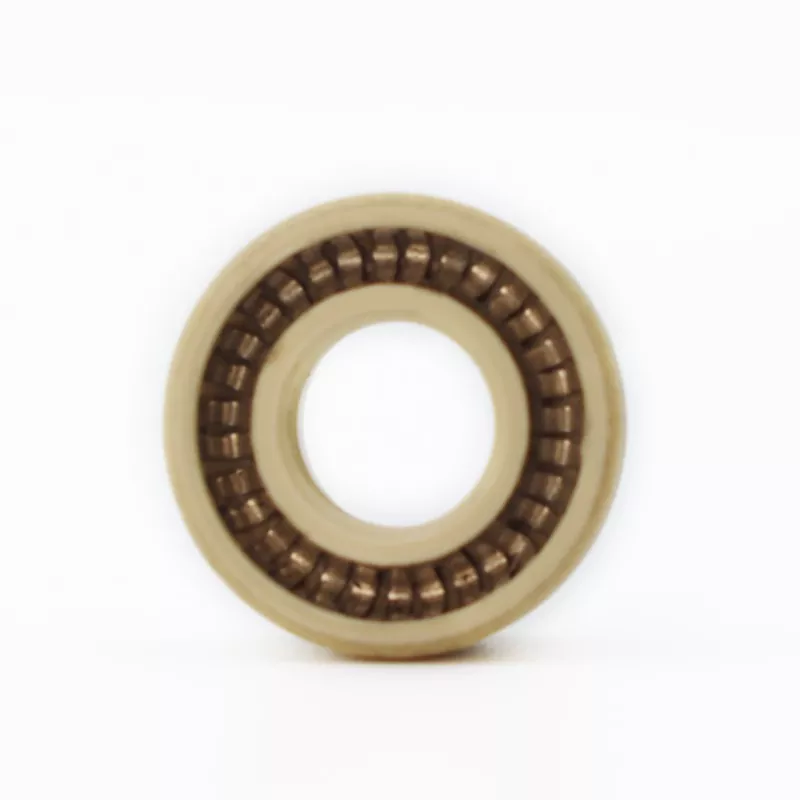

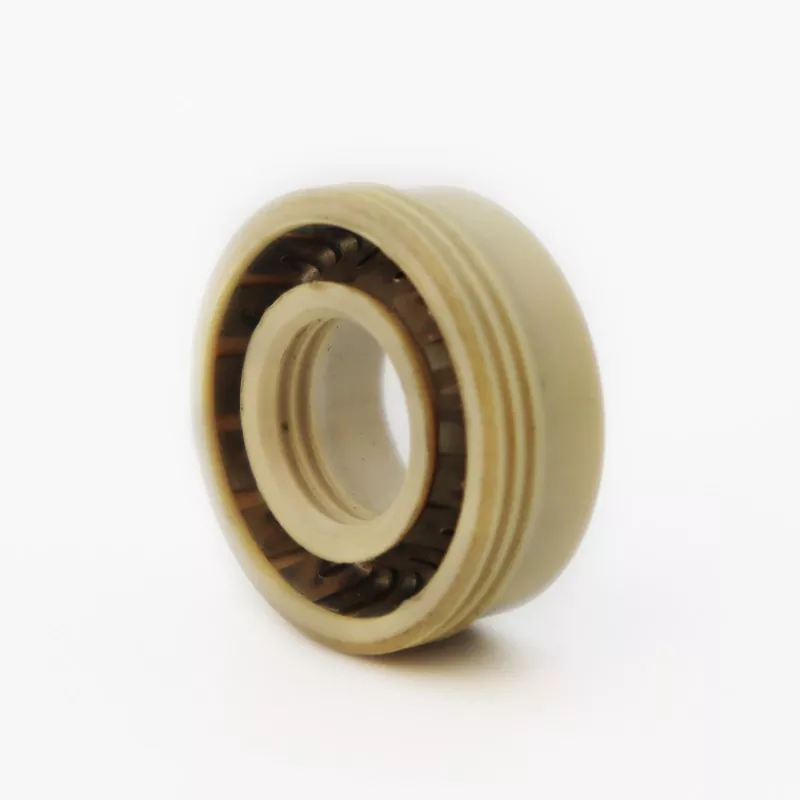

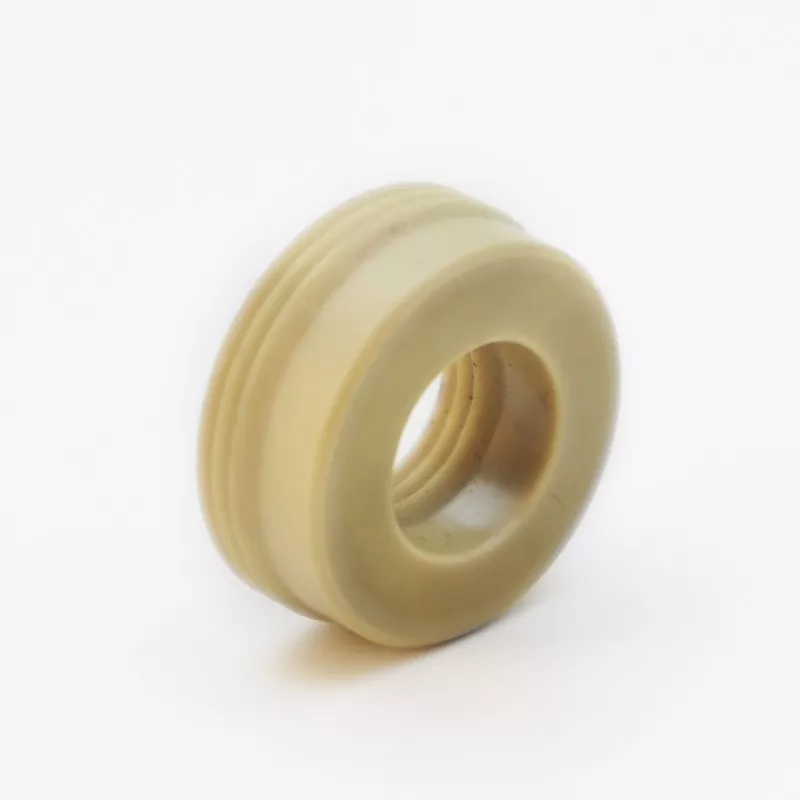

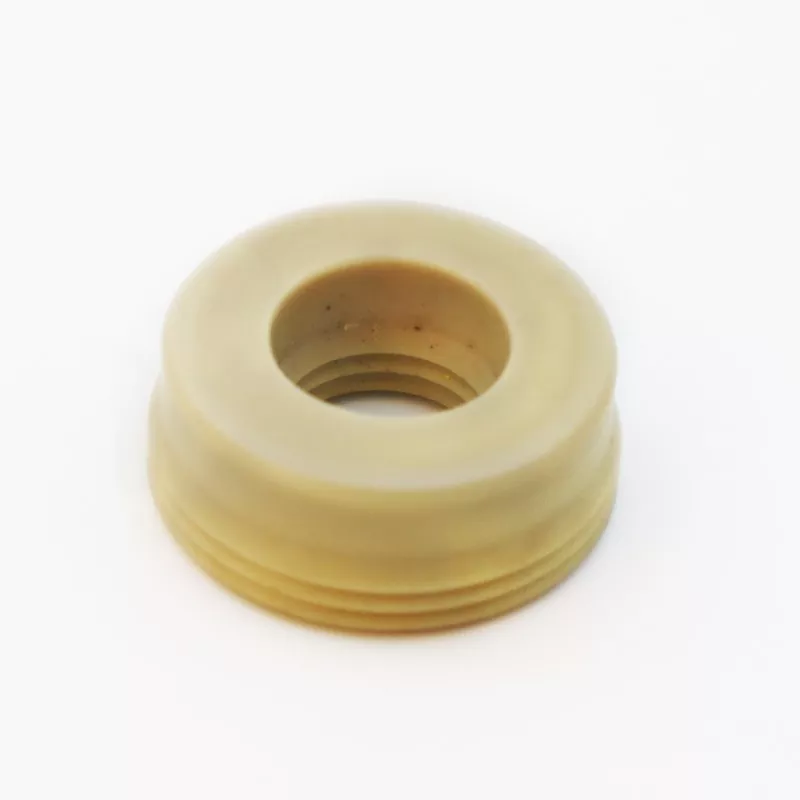

Ruichen FS-C көп ерінді серіппелі қуаттандырылған тығыздағыш тығыздау жұмысын айтарлықтай жақсартатын бірегей тістелген ерін дизайнымен ерекшеленеді. FS-C моделі ағып кетуді қатаң бақылауды қажет ететін қолданбалар үшін тамаша таңдау болып табылады.
Ол 40 МПа-ға дейінгі жұмыс қысымында тұрақты, сенімді тығыздауды қамтамасыз етеді — ұзақ қызмет ету мерзімімен төмен үйкелісті теңестіреді (бұл шектен асатын қысым көрсетілген кең ойық конфигурациясын қажет етеді).
Шекті мәндер бір уақытта болмауы керек.
|
Қысым (МПа) |
Жылдамдық (м/с) |
Температура °C |
БАҚ |
|
|
<40: ойықтың енін L пайдаланыңыз >40 МПа: L1 ойық енін пайдаланыңыз |
<10 |
BO/DO -35~+250 |
Басқа -200~+250 |
Барлық сұйықтықтар, химиялық заттар және газдар |
Бұл модельдің көп ерінді құрылымы тіпті төмен қысымда да газ бен сұйықтықтың тамаша өткізбеуін қамтамасыз ететін бірнеше тығыздағыш кедергілерді жасайды. Ол вакуумдық орталар немесе өте төмен қысым дифференциалы бар қолданбалар үшін арнайы әзірленген, сонымен қатар 40 МПа дейінгі жұмыс қысымын (кеңейтілген ойық пайдаланылған жағдайда) қабылдайды.
Ruichen FS-C серіппелі пломбалары вакуумдық жабдықта, аналитикалық аспаптарда, дәл өлшеу құрылғыларында және жоғары спецификациялы клапандарда ерекше өнімділікті қамтамасыз етеді. Олардың төмен үйкеліс сипаттамалары және біркелкі қозғалысы оларды дәл қозғалысты басқару қолданбалары үшін өте қолайлы етеді. Тапсырыспен жасалған Ruichen FS-C тығыздағыштары ғылыми-зерттеу жабдықтары, медициналық аспаптар және жоғары дәлдіктегі өнеркәсіптік басқару жүйелері үшін ұзақ мерзімді тығыздау сенімділігін қамтамасыз етеді.
Көрсетілген ауқымдардағы барлық өлшемдер қол жетімді.
Ескертпе: Қажетті техникалық сипаттамалар осы кестеде көрсетілмеген болса, бізге хабарласыңыз; көлемі 1600 мм-ге дейінгі бұйымдарды жеткізуге болады.
|

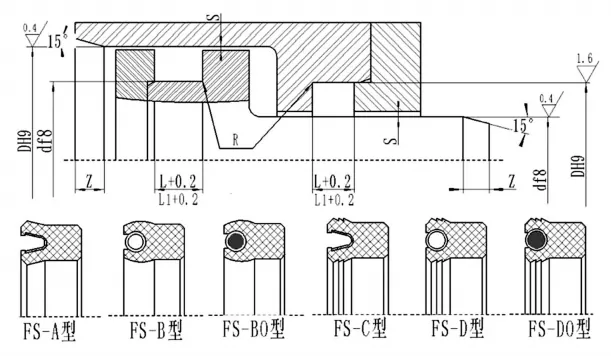

d |
D |
L+0,2 |
L1+0,2 (>40 МПа қысым үшін қолданылады) |
Радиалды клиренс Smax |
Фака ұзындығы Змин |
Rmax |
|
|
<20МПа |
<40МПа |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Орнату туралы ескертпе: Жоғары қысымды қолданбалар үшін (>40 МПа) көрсетілген ендегі ойықты (L1) пайдалану керек және орнату рұқсаттарын қатаң бақылау керек.
